Автоматические распашные ворота

Выбор и расчёт двигателей

Конструкция ворот

Принципиальная схема распашных ворот достаточно проста и не потребует специальных знаний даже если человек решает изготовить распашные ворота своими руками:

• Опорным элементом являются столбы или грани проема. Они должны быть надежно закреплены, бетонировка столбов должна быть проведена с учетом веса створок ворот.
• Рама ворот. Обычно изготавливается металлических профилей.
• Материал отделки или заполнения створок.
• Петли. Количество и допустимая нагрузка петель подбираются из расчета веса ворот и длины каждой створки.
• Запорные элементы. Самым популярным решением является задвижка в землю и замок, блокирующий обе створки через петли.

Сборка актуатора

Сборка комплекта ворот

Если вы решили приобрести готовый комплект для распашных ворот, то для начала необходимо ознакомиться с инструкцией по его сборке. Для начала нужно задействовать несущие профили, которые устанавливаются на основные. Для крепления профилей следует проделать отверстия, диаметр которых составит 4,2 мм. Расстояние между отверстиями должно быть равно 150 мм.

Боковые несущие профили скрепляются с нижними профилями с помощью соединения щита. Профили крепятся заклепками. Левый боковой несущий профиль фиксируется с помощью саморезов. Но для начала необходимо подготовить соответствующие отверстия. В верхний основной профиль устанавливаются два угловых соединения щита.

Подвесные раздвижные

Подвесные откатные створки не дают больших нагрузок на опоры и поэтому служат очень долго. Если механизм исправен, створки будут сдвигаться вечно. Зачастую можно видеть, как работают подвесные конструкции еще довоенной постройки.

Использование подвесных створок является весьма рационально и удобно. В случаях, когда над въездом расположена какая-либо конструкция, конек навеса или что-нибудь подобное, это позволяет замаскировать рейку и механизм сдвигания. Балки подвесных створок остаются на месте, тогда консоли, закрепленные на опорах, перемещают створки. Балки опираются на три точки – как правило, три столба. Чаще всего балки монтируются на уже установленные опоры или перекрытия навеса. Под них не обязательно сооружать мощный фундамент. Тяжелые подвесные створки вполне свободно перемещаются по балке.

Подвесные гаражные створки двигаются на роликах по балке

Третий вариант привода (почти рабочий)

Пришлось купить три велосипедных цепи и звездочку, (все вышло около 1000 рублей). Склепал цепи в одну длинную, вышло что то около четырех метров

Приварил кронштейны к воротам по бокам, приварил цепь к длинному болту, для регулировки натяжения. Закрепил цепь на воротах. Далее установил привод из шуруповерта, фоток уже не делал, так как было темно. В общем вариант привода ворот своими руками из шуруповерта и редуктора от болгарки, не очень удачный вариант, слишком высокие обороты, слишком большая скорость открытия и закрытия ворот, как следствие удары в уловители и выход из строй конечников и самого привода.

Изготовление привода из автомобильных стеклоподъёмников

Расчет материалов и список инструментов

Для того чтобы изготовить автоматические ворота, нет необходимости в подготовке специального оборудования и инструмента. При изготовлении автоматического привода, возможно, потребуется выточка некоторых деталей на токарном станке.

В целом, для всей работы потребуется следующий перечень инструментов:

• гаечные ключи (набор);
• болгарка;
• сварочный аппарат;
• заклепочник;
• рулетка;
• чертилка из инструментальной стали;
• строительный уровень.

Помимо перечисленных инструментов, потребуются для проведения земляных работ емкости для подготовки растворов, лопата, трамбовка, материалы для установки опалубки. Также нужна защита всех поверхностей из металла от атмосферного воздействия. Для этого нужно подготовить преобразователь ржавчины, алкидную краску для наружных работ, грунтовку по металлу.

Материалы для откатных ворот

Чтобы автоматические ворота служили долго, необходимо подобрать качественные комплектующие.

Для расчета необходимых материалов для откатных ворот нужно определиться со следующими параметрами: размер проема, высота ворот, размер фундамента и тип зашивки полотна.

Для изготовления рамы потребуется 2 вида профильных труб:

• для внешнего каркаса параметры материала – 60х30х2;
• для внутреннего – 30х30х2.

При изготовлении рамы также потребуется направляющий профиль с параметрами – 60х70х3,5.

Рассмотрим расчет материалов для наиболее распространенного воротного проема 4х1,9 м, для которого используется профиль 60х30:

1. длина направляющей с расчетом противовеса рамы – 6 м;
2. 2 боковины, включая направляющую (60 мм) – 1,84*2=3,68 м;
3. для верха потребуется 4 м, и здесь необходимо еще и учитывать то, что полотно должно скрываться за столбами. Для этого достаточно будет дополнительно еще добавить по 15 см с каждой стороны. В итоге, для верха потребуется следующий расчет: 4м+0,15м+0,15м=4,30м;
4. на диагональ противовеса потребуется 2,8 м, но обязательно стоит брать материал с запасом, поэтому здесь потребуется – 3м.

В итоге, для изготовления внешней рамы потребуется стальной профиль с параметрами 60х30х2 длиной 17 м.

Расчет материалов, необходимых для изготовления внутренней рамы:

• необходимо подготовить 4 стойки по 1,8 м, две из которых привариваются к внутренней стороне рамы внешнего каркаса с правой и левой стороны, а остальными двумя разделить полотно на 3 части;
• горизонтальный профиль – 3 шт. по 4,25 м, которые привариваются к верхней и нижней части внешнего каркаса.

Исходя их вышеописанного расчета, для изготовления внутренней рамы потребуется 20 м профиля с параметрами 30х30х2.

Расчет направляющей выглядит так: 4 м (ширина проема) + 2 м (противовес). В итоге, для изготовления направляющей потребуется 6 м профиля с параметрами 60х70х3,5.

Материалы для раздвижных ворот

При изготовлении распашных ворот потребуются следующие материалы:

• профильная труба для изготовления рамы с параметрами 60х40х1,5 или 40х20х1,5;
• труба для стоек, выбор параметров которой зависит от веса готовых ворот;
• регулируемые или нерегулируемые петли для ворот;
• механические или электромеханические замки;
• обшивка;
• автоматика.

Для того чтобы изготовить распашные ворота с параметрами 2868х2918 мм потребуется:

• 2 стальных листа шириной 1,5 м и высотой 3 м;
• для П-образной рамы необходимо профильной трубы 18 п. м, а для замкнутой – 24 п. м

Необходимо подготовить 4 воротных петли, диаметр которых должен составлять не менее 36 мм.

Создание створок

Вы можете купить в магазине уже готовые створки, а можете сделать их своими руками. Для этого потребуется сварить каркас, состоящий из профильных труб. Чтобы форма рамы сохранялась, изнутри необходимо приварить ее.

Перед сварочными работами, тщательно почистите материалы, с которыми вы будете работать, чтобы на них не осталось следов коррозии. Лучше, чтобы очистка осуществлялась не вручную, а с помощью болгарки, оснащенной металлической щеткой. После этого производится обезжиривание растворителем либо ацетоном.

Когда сварочные работы будут завершены, понадобится каждый шов зашлифовать. Здесь на помощь придет болгарка со шлифовальным диском. Покраска сложностей не вызовет, потому ее рассматривать нет смысла.

Учитывайте только то, что лучше отдавать предпочтение алкидной эмали во время наружных работ.

Изготовление ворот из пиломатериала

Проблемы

Больше половины поломок касается механических частей. Если ставни заклинило вследствие преграды или с иных причин, механизм переводят на ручной режим, располагают створки в исходное положение, снова его включают.

Если ворота не срабатывают, проверяют питание, подсоединение кабелей, пробуют открыть с локального блока управления, а не посредством брелока.

Если потерян пульт, конструкцию открывают с помощью панели с кодовой клавиатурой (дорогие комплекты). Также можно отключить управляющий блок, разблокировать шестерню, открыть створки вручную. Если перегорели герконы и диоды (грозовой разряд, скачок питания), выход – замена.

Делаем ворота самостоятельно

Гаражные ворота из сэндвич панелей установить не сложно, однако следует выполнять определенную последовательность и стоит прислушаться к некоторым советам. Инструкция в этом поможет.

Установка крепежной рамы

Для жесткого крепления надо сделать крепежную раму по проему. Ворота должны стоять прочно и не вибрировать. Здесь можно окантовку сделать швеллером, так же есть возможность бетонирования столбов, это в основном подойдет для металлических конструкций.

Кроме того, сделать все это не получится человеку, у которого нет знаний в этой области, поэтому если вы любитель, то нужно отдавать предпочтение первому варианту, он отличается высоким качеством. А по сроку службы не будет уступать кирпичным столбам никогда, учитывайте это.

Итак:

• Гаражные распашные ворота из сэндвич панелей надо крепить в ровном проеме. Ведь панели уже есть и они правильной формы. Поэтому при установке обвязки следите за правильной конфигурацией. Пользуйтесь отвесом и уровнем.
• Если вы ставите столбы, то надо помнить, что бетону всегда нужно давать время, чтобы он как следует схватился и засох, обычно недели на это хватает. За этот период времени вы должны подготовить профилированные трубы, избавляясь тем самым от коррозии и налетов, причем сделать это нужно обязательно. Легче и проще всего такая операция выполняется с помощью обычной болгарки, так что проблем не будет.

После того, как бетон засохнет, можно начинать выполнять сварку, для этого вам необходимо воспользоваться профильной трубой, к ней и нужно приваривать внутреннюю трубу, она, в свою очередь, должна обладать нужными размерами.

• В том случае, если требуется исключительно односторонняя зашивка, труба крепится ближе к краю, ведь это важнейшее условие. Причем приварить трубу нужно небольшими прихватами, а значит, нужно соблюдать внимательность и аккуратность.
• Как только рама будет готова, ее нужно прошлифовать тщательным образом, далее наносится последний слой грунтовки на полотно, — все легко и просто, если выполнять каждый этап работы тщательно и качественно.

Зашивание сэндвич — панелями. Важные нюансы

После того, как вы станете осуществлять покраску панелей и краска высохнет, можно заниматься зашиванием полотна. На самом деле, провести такую работу можно с особой легкостью, если делать все правильно и тщательно.

• Профиль нужно нарезать правильно, для этого используются соответствующие размеры распашных ворот, ведь о них вам будет известно.
• Сначала нарезаем металл в нужный размер и прихватываем между собой. Именно прихватываем. Так делаем две рамы.
• После этого примеряем их в проеме. Если потребуется, делается рихтовка.
• Теперь уже делаем сварку окончательно.
• Из профиля нужно сварить раму, зачищая сварочные швы тщательным образом.
• Каркас нужно изготавливать правильно, по чертежу, а значит, вы должны быть внимательными, причем, для обеих створок по отдельности.
• На раме нужно закрепить плиту, для этого используйте саморезы, так как они способны обеспечить надежное и прочное крепление.
• Все, что остается сделать, так это приварить правильно петли и установить сами ворота. Специалисты рекомендуют снимать упаковочный материал с панелей исключительно тогда, когда будет завершен монтаж, поэтому постарайтесь учесть и это условие.

Теперь вы знаете, что изготовить распашные ворота своими руками возможно. Всего лишь нужно иметь навыки и опыт в данной сфере, иметь под рукой соответствующие и необходимые материалы, и ворота будут служить долгое время.

Ведь сегодня такой конструкции отдают предпочтение многие люди, что теперь наверняка пожелаете сделать и вы. Цена их будет не высокая, и инструкция поможет все сделать правильно.

Шпилька для самодельного привода

Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

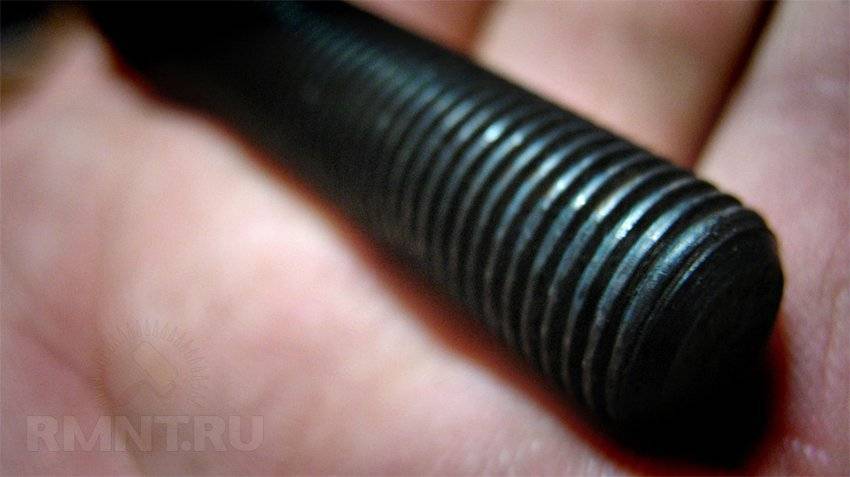

Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.

Увеличиваем твёрдость шпильки

Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.

Увеличение витков резьбы шпильки

Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

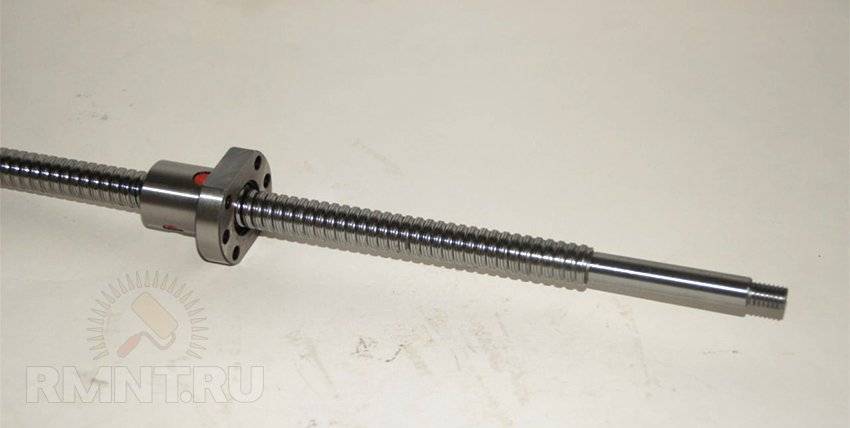

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

Откатные ворота своими руками без автоматики. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 – 20 м.

12. Труба 40*20 – 20 м.

13. Труба 60*60 – 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска – 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель – 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт – 1 баллончик.

Виды сэндвич-панелей.

Сэндвич-панель – это бескаркасная строительная конструкция, которая состоит из нескольких слоев. Именно отсюда и пошло название сэндвич. Панели могут отличаться по функциональному назначению (стеновые и кровельные), а также классифицироваться по виду наполнителя.

Утеплитель из минеральной ваты.Изготавливается из промышленных шлаков и горных пород, основное преимущество негорючесть, низкая теплопроводность, шумоизоляция

Минус – высокое влагопоглощение, такой материал очень важно сохранять в изоляции от воды, иначе теплопроводность возрасте в разы, при монтаже панелей с наполнителей из ваты очень важно соблюдать герметичность всех соединений. Минеральная вата является экологически чистым материалом.

Утеплитель из полиуретана.Высокая огнеупорность, теплоизоляция, шумопоглощение, прочность, срочно службы около 50 лет, экологичность, стойкость перед агрессивными веществами и биологическими организмами типа плесени или грибка.

Утеплитель из пенополиизоцианурата.Это инновационный материал, который имеет более высокие показатели по огнестойкости и более низкие по горючести, при этом обладая всеми физико-механическими преимуществами пенополиуретана.

Утеплитель из пенополистирола.Это по сути воздушные пузырьки запаянные в пену

80% этого материала – воздух. За счет этого панели с таким наполнителем очень легкие, отлично удерживают тепло, не боятся влаги, а также воды. Впитываемость воды составляет 4%. Пенополистирол помимо прочего не боится нагрева, что делает его огнеупорным материалом. Данный материал обладает высокой прочностью и на нем не могут жить никакие организмы, плесень, грибок и другие микроорганизмы, которые часто оказывают разрушительное воздействие на тот или иной материал нисколько не навретя пенополистиролу. Серьезную опасность для этого материал составляют продукты перегонки нефти и спирты. Они могут полностью растворить наполнитель сэндвич-панелей с пенополистиролом. Еще один минус слабая шумоизоляция.

Утеплитель из стекловолокна.Изготавливается из несгораемых составляющих, что гарантирует высокую пожаробезопасность. Это крепкий материал с отличной шумоизоляцией, стойкостью к агрессивным средствам и микроорганизмам, обеспечивает низкую теплопроводность. Единственный минус – отсутствие влагостойкости, то есть сэндвич-панели с таким наполнителем должны быть полностью герметичны, иначе влага очень быстро приведет такие панели в негодность.

Комбинированный утеплитель.Включает несколько слоев из разных материалов, что позволяет добиться максимальной надежности и стойкости к тем или иным веществам. При этом стоимость подобных панелей несколько дороже.
