Правила самостоятельной установки автоматических секционных ворот

Возможно ли самостоятельно автоматизировать ворота

Многие домовладельцы изготавливают ворота сами. Безусловно, сварить раму и обшить ее профлистом – дело нехитрое. Любой мужчина при желании научится пользоваться сварочным аппаратом, дрелью и прочими несложными инструментами.

Иное дело – автоматика. Чтобы соорудить работающую систему, надо обладать познаниями в электротехнике и других областях науки. Не стоит браться за такую работу неопытному человеку. А вот приобрести готовый комплект автоматики и смонтировать его на воротах домашнему мастеру по силам. Главное, выбрать устройство в соответствии с конструкцией ворот и весом их подвижных полотен.

Замеры и размеры

Задвижка

Чтобы закрывать ворота изнутри, предусмотрена специальная задвижка. После закрытия задвижка фиксируется поворотом ручки на 90 градусов. Отверстие для фиксации задвижки Ø12 мм сверлится в направляющих для роликов.Я просверлил отверстие и в горизонтальной направляющей. Это позволило надёжно фиксировать ворота в верхней точке при разблокировании соединения блока управления с цепью.

Изнутри ворота закрываются на задвижку. У меня при низком подъёме ворот задвижка может фиксировать полотно ворот и в открытом состоянии.

Демонтаж старых ворот и отделка портала. Старые ворота я планировал продать, дав объявление в газету, планов на них и места для хранения у меня не было.

На старые ворота нашелся покупатель в своем же кооперативе. Таким образом я сэкономил на транспортных расходах. Да и немного скомпенсировал затраты на покупку новых ворот.

В моих старых воротах была сделана калитка с внутренними замками и утеплением. Изнутри поверхность створок была обита вагонкой, которая обработана пожаробезопасной пропиткой. В створках сделаны шипы, предохраняющие створки ворот от открывания простым ударом кувалды по выступающим наружу петлям, а также новые засовы. У нового владельца на гараже висели две створки ворот из уголка, обшитого железом с примитивными засовами. Размеры порталов наших ворот были одинаковыми, поэтому переставить мои ворота на другое место не представило большого труда.

Если бы строители изготавливали все ворота в кооперативе по чертежу, то можно было бы просто перевесить створки ворот. Но петли были приварены в разных местах и оказалось разумней переставить ворота вместе с коробкой. Утеплённые и усиленные створки ворот оказались достаточно тяжёлыми. Для их перевозки использовали контейнер для инструмента. Автомобильный домкрат помог без особого труда снять ворота с петель. С его же помощью и устанавливали ворота на новое место.

Если старые ворота не отягощены дополнительным вложением труда и денег, то это хороший материал. При помощи болгарки и кувалды за короткое время их можно превратить в два листа металла и горку стальных уголков. Хороший хозяин всегда найдет им применение.

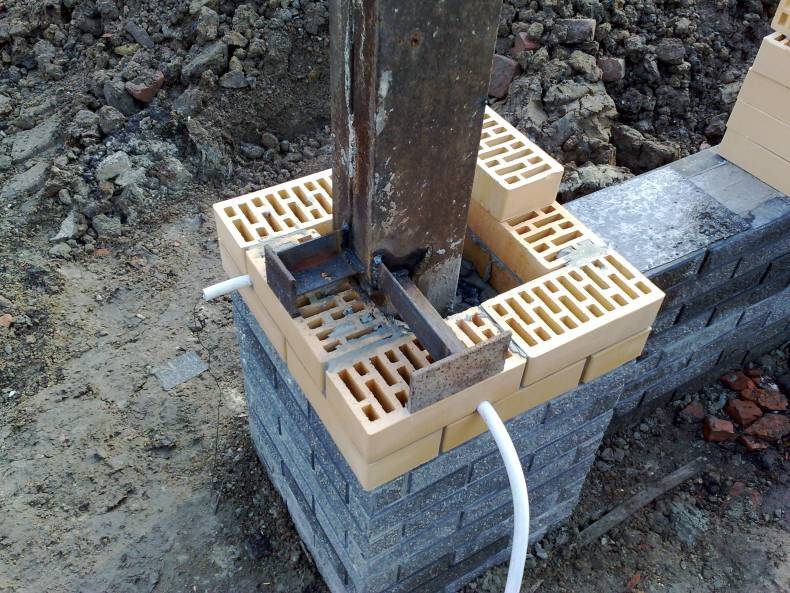

Кирпичная кладка столба. После демонтажа старых ворот я выложил столб из кирпича с левой стороны гаража. Каркас из уголка обеспечил ему необходимую жёсткость. В шов кладки (каждый 7-8-й кирпич) вложил несколько металлических пластин, которые приварил к металлическому каркасу крепления старых ворот.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

  1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
  2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
  3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

  1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
  2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Как установить своими руками?

Требования к установке

• Вертикальные направляющие должны устанавливаться строго вертикально, что проверяется строительным уровнем.• Диагонали горизонтальных направляющих должны быть равны (допустимое отклонение составляет ±5 мм).• Взведение пружин производится специальными монтажными воротками, при этом пружина взводится на строго определенное количество оборотов. При фиксации окончания пружины болтом необходимо применять усилие 15 Н.м. После взведения пружин убедитесь, что шплинт вынут из устройства защиты от разрыва пружины.• Соединение узлов конструкции должно осуществляться строго в соответствии с инструкцией. Боковые стыки панели должны быть строго на одной линии, зазоры не допускаются.• Способы крепления к стене:а) если материал стен обладает высокой прочностью (полнотелый кирпич, бетон с высокой прочностью сжатия, металлический швеллер), то крепление основных несущих элементовможно осуществлять напрямую к ним;б) если материал стен обладает низкой прочностью (пустотелый кирпич, газосиликатный блок, бетоны с низкой прочностью на сжатие, дерево, и т. д.), то необходимо предварительно установить стальной профиль по периметру проема.• Перед началом монтажа проверьте состав изделия в соответствии со спецификацией, входящей в комплект.

Принцип работы и виды гаражных ворот с автоматикой

Основой автоматических ворот является приводной механизм, который встречается двух типов: рычажный и линейный. Для передвижения гаражных дверей применяется электропривод, если их конструкция массивная, то устанавливают изделия с гидравлическим приводом. Мощность устанавливаемого привода зависит от интенсивности использования, массивности дверей, линейных размеров и технических характеристик. Полотно дверей не только защищает помещение от проникновения, но и служит украшением. Автоматические гаражные ворота отличаются способом и механизмом открывания.

Откатные, подъемные, распашные

Схема распашных гаражных ворот.

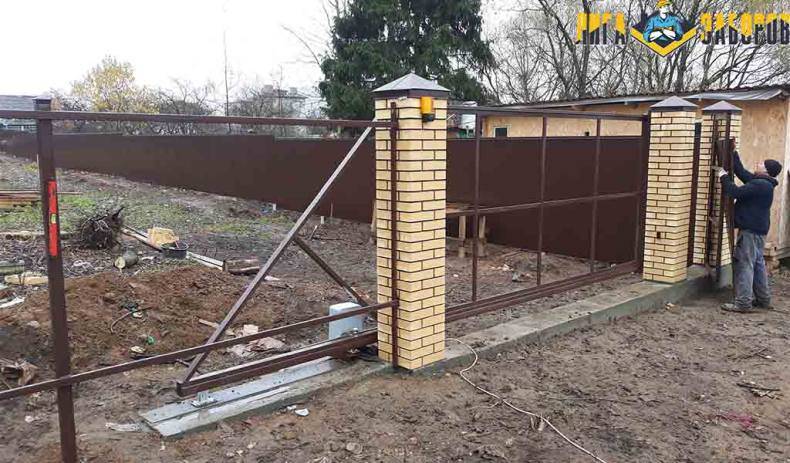

Откатной вид ворот часто называют раздвижным. Главным их элементом является цельное полотно, задвигающееся полностью либо вправо, либо влево. Передвижение полотна по роликам осуществляется благодаря раздвижному механизму. Преимущества: прочность, красивый дизайн, большой выбор размеров. Недостатки: возникновение проблем в зимний сезон для гаражей с отоплением, так как недостаточно герметичны; высокая стоимость; необходимость свободного пространства для передвижения створки. Широко применяются на хозяйственных объектах.

Преимущество подъемных ворот — экономия пространства. Они имеют продуманную и функциональную конструкцию, что выгодно отличает их от других видов. На рынке предлагаются разные типы подъемных конструкций.

Распашные ворота напоминают традиционные старые с двумя створками. Они удобны тем, что ими легко управлять, не выходя из машины: достаточно нажать кнопку на пульте, и двери открываются. Для исключения поломки привода необходимо, чтобы на пути открывающихся створок не было никаких препятствий. Двери открываются в течение 15 секунд. Преимущества: удобство, надежность, долговечность, простота, универсальность.

Рольставни, секционные, подъемно-поворотные

Рольставни — самый экономный по занимаемой площади вид ворот. Они представляют собой рулон, наматывающийся моментально на вал. Рулон состоит из металлических ламелей, соединяющихся с помощью специальных шарниров. Для уменьшения веса конструкции используются направляющие из алюминия. Рольставни не подходят для неотапливаемых гаражей, так как с наступлением морозов могут примерзнуть к полу, обледеневают, имеют многочисленные щели. Достоинства: долговечность, высокая степень защищенности от взлома, экономия пространства.

Схема проводки секционных гаражных ворот.

Подъемно-поворотные представляют собой сплошное плотно, состоящее из панелей с утеплителем. Они плотно прилегают к гаражной раме, чем обеспечивают хорошую герметизацию помещения. Когда открывают ворота, полотно движется вверх, поворачивается и скрывается под потолком. В конструкции используется шарнирно-рычажный механизм. Преимущество: бесшумное движение полотна, высокая устойчивость к взлому, хорошая плотность прилегания к раме. Недостатком является быстрое изнашивание пружин, высокая стоимость.

Секционные пользуются большой популярностью среди дверей подъемного типа, так как сочетают в себе достоинства рольставней и подъемных моделей. Устройство ворот обеспечивает легкость и быстроту поднимания полотна. Щит представляет собой панели, скрепленные между собой шарнирами. Панели могут иметь толщину от 20 до 45 мм, на толщину влияет, отапливается гараж или нет. Секционные ворота универсальны, компактны. Недостатком является быстрый износ механизма. При изготовлении своими руками надо учитывать, что полотно должно быть шире дверного проема на 3-5 см.

Установка опор

Рассмотрим более подробно процесс установки опор. Так как на данном этапе именно они занимают главнейший этап производства. Их параметры гарантируют надежность и устойчивость конструкции, которая к тому же прослужит долговечным образом.

Динамическая направленность на нагрузку труб также требует определенной глубины установки конструкции. Для их установки применяются следующие инструменты и материалы:

  • Кирпичный камень;
  • Деревянный материал;
  • Стальной лист;
  • Трубы, не превышающие диаметр 20х30 мм;

Процесс установки следующий:

  1. Готовятся столбы: из трубы-стойки необходимой длины.
  2. Создается яма, диаметр которой в два раза больше диаметра будущей опоры, а глубина достигает уровня промерзания почвы. Необходимо знать: вдруг в установленном месте установки объекта почва будет подвержена промерзанию, в таком случае установка котлована будет не более2 метров.
  3. На дно котлована насыпается подушка из песка и гравия. Его высота должна быть 20 см.
  4. В яме устанавливаются столбы, к которым предварительно приваривается стальной прямоугольный лист размером 30х30 см.
  5. Стойки покрыты облицовочным материалом, который предотвратит попадание атмосферных осадков. Для этого можно использовать: кирпич, дерево или камень.
  6. Земля вокруг будущих опор заливается водой и уплотняется. Это предотвращает растрескивание бетона после заливки.
  7. После этого их заливают смесью песка и цемента, в результате чего фиксируют столбы.
  8. Кроме того, как минимум в течение недели бетон имеет возможность хорошо схватиться.

Возможности гаражной автоматики

Конструкция гаражных ворот, в которой в запирающие полотна из подвижных секций скользят по направляющим желобам к потолку, проста и функциональна. В них отсутствуют створки, отбирающие дефицитное пространство от пригаражной территории, ими невозможно прищемить палец, их сложнее взломать – отсутствуют петли, рычаг. Удобство пользования многократно повышает автоматика – электрический привод, управляемый с помощью пульта.

Автоматика подъемно-секционных ворот обеспечивает:

  • возможность открыть секционные полотна с расстояния 50 м с помощью кнопки на брелоке;
  • закрывание в автоматическом режиме;
  • бесшумное моментальное запирание замка;
  • плавный ход двигателя, точное перемещение полотна, своевременную остановку;
  • контроль отсутствия случайных препятствий на пути движения секций;
  • многофункциональную сигнализацию – при движении, при возникновении препятствий, при попытке взлома.

Автоматика для секционных ворот Дорхан предоставляет дополнительные удобства – владелец по желанию может предоставить возможность самостоятельно открывать гараж нескольким человекам – в его распоряжении находится до 15 брелков радиоуправления. Автоматика позволяет поднимать секции площадью до 10 м2 со скоростью 0,1 м/с. Мощность двигателя SECTIONAL-750 Doorhan составляет 0,2 кВт, питающее напряжение – 220 В.

Инструкция по самостоятельному монтажу

Главная прелесть покупки продукции Дорхан – возможность самостоятельной сборки, без привлечения специалистов. Для этого требуется отнестись к процессу внимательно и не спеша, пошагово выполняя все этапы руководства по сборке.

Алгоритм сборки выглядит следующим образом:

  • проводим подготовительные работы;
  • собираем и устанавливаем каркас;
  • собираем и устанавливаем панели;
  • устанавливаем торсионный механизм;
  • настраиваем механизм.

Проводим подготовительные работы

Суть подготовительных мероприятий заключается в укреплении основания ворот и подготовке проема к монтажу. Для этого:

  • удаляем старую облицовку;
  • все трещины или неровности заделываются, после чего проем покрывается ровным слоем штукатурки;
  • проемы, изготовленные из таких материалов, как газосиликатный блок, пеноблок или пустотелый кирпич, нуждаются в усилении стальной рамой;
  • в помещении должно быть чисто. Мусор и лишние предметы будут мешать процессу установки.

Сборка и установка каркаса

Основные этапы сборки:

  • распаковываем детали;
  • проверяем пол гаража на горизонтальность. При необходимости выравниваем перепады с помощью подкладок;
  • монтируем вертикальные профили;
  • помечаем точки крепления и делаем на их месте отверстия под крепежи;
  • устанавливаем вертикальные стойки;
  • монтируем горизонтальные направляющие, закрепляя их при помощи соединительных пластин и крепежей;
  • устанавливаем угловые кронштейны на вертикальные стойки.

Сборка и монтаж панелей

Сборка панелей Дорхан не представляет никаких проблем, ведь для этого сделаны специальные крепежные отверстия, наличие которых превращает кропотливую и трудоемкую работу в удовольствие. При монтаже имейте в виду следующие нюансы:

  • монтаж верхней панели производится тщательно. Она считается самым сложным элементом конструкции;
  • монтаж всегда начинается сверху;
  • не забудьте отрегулировать верхний роликовый механизм, иначе между воротами и притолокой образуется щель.

Монтаж торсионного механизма

Торсионный механизм фиксируется на опорные кронштейны, после чего на вал устанавливаются пружина и подшипник. Сбоку барабана проделывается отверстие, в которое продевается трос. Продетый трос аккуратно наматывается на барабан конструкции и фиксируется при помощи саморезов.

Конец каждого троса скручивается в петлю, которая помещается в специальную нишу, смонтированную на кронштейне. Петли фиксируются специально изготовленными скобами. По завершению работ проверьте силу натяжения троса и скорректируйте ее в случае необходимости.

Как сделать подъемные створки

Чтобы изготовить своими руками автоматические подъемные створки в гараже понадобится много различных материалов инструментов и главное чертежи. Проект понадобится, чтобы предусмотреть все элементы системы и их взаимодействие. К элементам управляющего механизма относится:

  • Направляющий профиль;
  • Тяговый управляющий механизм;
  • Полотно.

Принцип действия конструкции механический или электрический.

На фото показан принцип работы подъемных створок

Подъемные створки подходят только для проемов правильно-прямоугольной проекции.

В варианте цельного полотна необходимо продумать схему открывания наружу, в противном случае необходимо расширить площадь гаража.

Схема открытия створок наружу

Ввиду того, что минимальная ширина въезда в гараж равняется двум метрам, то близко подъехать к проему не получится, пока полотно целиком не поднимется.

Рама, должна ставиться одновременно с управляющим механизмом, и утапливаться на 3-4 см. Угол подъема необходимо рассчитать так, чтобы створка поднималась максимально под перекрытие.

Для проведения расчетов, необходимо изготовить схему гаража, см. рисунок ниже

Схема гаража с подъемными створками

Эта схема, в соответствии с которой необходимо просчитать параметры и размеры. Согласно СНиПам, минимальная высота гаража не может быть менее 220 сантиметра, а проем не менее 150-170 см. Автоматические створки необходимо снабжать мощным управляющим механизмом или устраивать систему противовесов.

Схема противовесов створок автоматических ворот

Общий порядок изготовления своими руками выглядит следующим образом:

  • Замеряем и планируем въезд в гараж, необходимо завершить внутреннюю отделку, иначе грязь попадя на направляющие испортит подъемный механизм.
  • Замеряя расстояние между стенами, вычисляем толщину рамы.
  • Собираем раму и примеряем к проему;

Ставим своими руками раму автоматических створок

  • Монтируем профили и устанавливаем кронштейн. Отступив от перекрытий небольшой зазор, подаем кронштейн вперед, дабы профиль не упирался в перемычку;
  • Вставляем направляющие профили, в комплекте с подшипниками и пружинами.
  • Соединяем все части подъемных створок и промазываем все профили машинным маслом для улучшения скольжения.
  • Натягиваем пружины, фиксируем к полотну при помощи болтов или винтов.
  • Регулируем натяжение пружин и подсоединяем рычажный механизм или авто привод, для электронного открывания.

Микросхема электронного привода створок

Важно очень правильно рассчитать массу створок, поскольку если противовесы оборвутся, то в опасности могут оказаться машины и, главное, люди. Для справки – деревянное полотно может весить 100-300 кг, а металлические до 300-500 кг в зависимости от толщины и наличия утепления

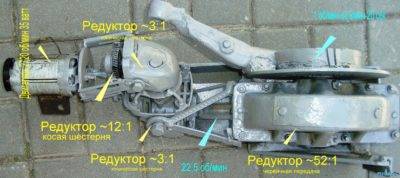

Подъемный механизм

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Цены на ворота

Инструкция по изготовлению и установке секционных ворот

Подъемные ворота секционной разновидности готовят поэтапно. До начала всех работ проверяют вертикальность проема, используя для этой цели уровень. Когда, во время проверки, обнаруживаются погрешности, их устраняют при помощи штукатурки поверхности.

До того, как проводить установку направляющих, нужно приложить к проему панель таким образом, чтобы её края зашли за проем с одинаковым расстоянием с каждой из сторон. Эти точки намечают маркером.

Теперь можно начинать монтажные работы по креплению направляющих, как вертикальных, так и горизонтальных. Их режут болгаркой на отрезки нужных размеров.

Далее процесс идет таким путем:

  • проделать отверстия, используя дрель;
  • профили, расположенные по вертикали. закрепить анкерами, согласно заранее сделанной разметке;
  • горизонтальные детали фиксируют кронштейнами, последние крепят к потолку;
  • чтобы конструкция не перекосилась, профили крепят строго по вертикали или горизонтали, постоянно сверяя положение уровнем;
  • далее проводится монтаж секционного полотна;
  • ролики хода крепят к стыкам секций, что позволяет полотну двигаться вверх, вниз;
  • далее крепят подъемный механизм, если ворота будут открываться таким образом;
  • к полотну крепят ручки (с обеих сторон);
  • замок врезается в нижнюю секцию полотна. Чтобы увеличить устойчивость к взлому, следует прикрепить два замка по краям;
  • последним крепят улавливающее устройство, он позволяет полотну быть полуоткрытым, стопоры будут ограничивать движение створки во время подъема;
  • далее следует проведение испытаний: если конструкция смонтирована должным образом, то будет легко перемещаться по направляющим. В опущенном положении не должно быть зазоров, а замок без затруднений справляться со своими задачами.

Подбор и установка автоматики на секционные ворота

Автоматические механизмы для секционных створок могут быть двух видов:

  1. Навальный электрический привод: имеет высокую мощность, используется для оснащения промышленных конструкций.
  2. Потолочный электрический привод: данный механизм подходит к закрытию проема гаража, оно крепится к средней части внутреннего пространства проема. Привод двигает полотно тросом, закрепленным тяговым рычагом наверху.

Все электрические приводы оснащаются системой обеспечения безопасности. Она необходима с целью предотвращения падения полотна, если вдруг отключится подача электрическая энергия.

Помимо этого, эксплуатация может быть облегчена обустройством таких функций:

  • пульт дистанционного управления;
  • сигнальные лампы;
  • фотоэлементы, реагирующие на движение.

Автоматическая система для ворот монтируется следующим образом:

  • анкерами крепят кронштейны на потолке;
  • на кронштейны фиксируют приводы с торсионным, цепным механизмом;
  • ставят рычаги, прикрепленные к воротам и цепи (тросу);
  • со стороны проема производится монтажа электрической проводки;
  • устройство настраивают в удобном режиме эксплуатации.

Видео: инструкция по монтажу секционных ворот

Чтобы облегчить процесс монтажа секционной конструкции, можно изучить видео инструкцию по проведению работ.

«Что, если я хочу такие ворота?»

Подготовительные работы по выравниванию дверного проема можно сделать самому

Это очень важно, иначе не обойтись без постоянных ремонтов. Но если вы не уверены в том, что сможете качественно все сделать сами, лучше обратиться к специалистам, чтобы они провели эти работы

Немало внимания

Для гаражных секционных ворот обычно идет подобный комплект автоматики:

  • привод;
  • блок управления (плата);
  • зубчатая рейка для механизма;
  • приемник сигнала;
  • фотоэлементы (сенсоры);
  • сигнальная лампа;
  • дистанционный пульт (брелок).

Обращайте внимание на качество автоматики поднимаемых ворот. Требуйте гарантию на покупаемый товар

Если вы приобрели фирменную автоматику, то зачастую в комплекте к ней идет подробная инструкция по установке. Также у популярных брендов много поклонников, которые выкладывают подробные инструкции установки. К примеру, вы можете написать в поисковой строке «Автоматика для секционных ворот своими руками: пошаговая видеоинструкция». С такими же запросами следует искать инструкцию по монтажу, настройке и ремонту автоматики и прилегающим к ней узлам.

При выборе комплекта обязательно нужно помнить, что есть два типа автоматики: вальная и потолочная. Решая, какую систему лучше использовать, главным определителем служит проем и тип механизма. В большинстве случаев применима потолочная система. При ее установке обязательно нужно учитывать, чтобы потолочная автоматика располагалась точно по центру

Немаловажно, чтобы рычаг каретки был хорошо прикреплен к усиленному дополнительному краю полотна ворот, так как играет роль элемент движения и управляется с пульта-передатчика, т. е

брелока. Направляющие, а также сама автоматика крепятся к потолку очень надежно с помощью кронштейнов, которыми зачастую крепят к стене. В это время к потолку должно быть подведено питание. После того как провели установку автоматику, важно провести настройку и программирование самой системы автоматики. Можно привлечь специалиста, но мы рассматриваем вариант самостоятельной настройки. В наше время в Сети существуют сотни сайтов и форумов, где поднимаются, обсуждаются и решаются эти вопросы.

При установке обязательно придерживаться рекомендаций производителя, указанных в инструкции! Если неправильно установить и таким же образом эксплуатировать, то, придя в негодность, вам не удастся воспользоваться гарантией на систему.

Источник

Характеристика конструкции и принцип работы

Секционные ворота – хорошо продуманный, долговечный механизм, поднимающий дверное полотно вверх по направляющим, расположенным на потолке.
Полотно состоит из металлических панелей (секций), соединенных шарнирными петлями. Подъемный механизм состоит из направляющих, барабанов и тросов с пружинным механизмом. Одно движение руки – и ворота плавно поднимаются вверх. Секции накладываются друг на друга и прячутся под потолком.

Обычно конструкция снабжена автоматикой для открывания, но в случаях перебоев с электроэнергией ворота можно открыть вручную.

Секционные ворота состоят из металлических панелей, соединенных шарнирными петлями

Автоматическое открывание обеспечивается приводом, который может быть 2х видов:

  • торсионная система. Устанавливается на потолке, работает благодаря тросу. Как только владелец нажимает на кнопку, тяговый рычаг подтягивает трос, а вместе с ним и секционное полотно. Этот тип чаще всего используется в гаражах при частных домах;
  • навальный привод. Более сложная конструкция с мотором и торсионным валом. Крепится прямо над воротами, оборудована цепью, благодаря которой полотно открывается без электричества. Этот вид автоматики – более мощный, подходит для габаритных тяжелых ворот, а значит, редко используется в гаражах при доме.

Выводы

Сконструировать автоматические ворота для гаража получится у каждого автомобилиста. Для этого требуется правильно составить чертеж и правильно оборудовать проем

Важно правильно выбрать материалы с учетом размеров ворот гаража

Рекомендуемые записи

Проект бани с террасой или верандой Обустройство погреба в гараже для хранения овощей

Как сделать полки в гараж своими руками

Верстак слесарный своими руками

Интерьер бани внутри

Как обустроить гараж своими руками

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
