Автоматические ворота: открытие наружу и электропривод

Подготовительные мероприятия

Приводы для автоматизации

Исполнительный механизм, приводящий в движение всю систему, может быть разных видов:

кривошипно-шатунный;
с винтовой (червячной) передачей;
с рейкой, зубчатым колесом;
цепной передачей.

Для распахивающихся створок

Для создания распашной конструкции часто применяют приводы, относящиеся к линейной или рычажной группам. Чаще всего используют первую разновидность, она легко монтируется на распашные двустворчатые ворота, может двигаться в любую сторону. Здесь часто применяются самостоятельные изобретения, имеющие в своей основе винтовые передачи.

Когда полотно ворот навешано на столбы из кирпича или камня, используют рычажный механизм, он нее требует создания определенной точки опоры. Здесь применяют приводы, взятые с автоматических стеклоподъемников.

Автоматика для сдвижного полотна

Автоматика на ворота для сдвижения полотна может использовать устройства заводского производства. Оно будет включать в себя такие элементы:

привод;
рейка зубчатого вида;
блок управления, оснащенный датчиками.

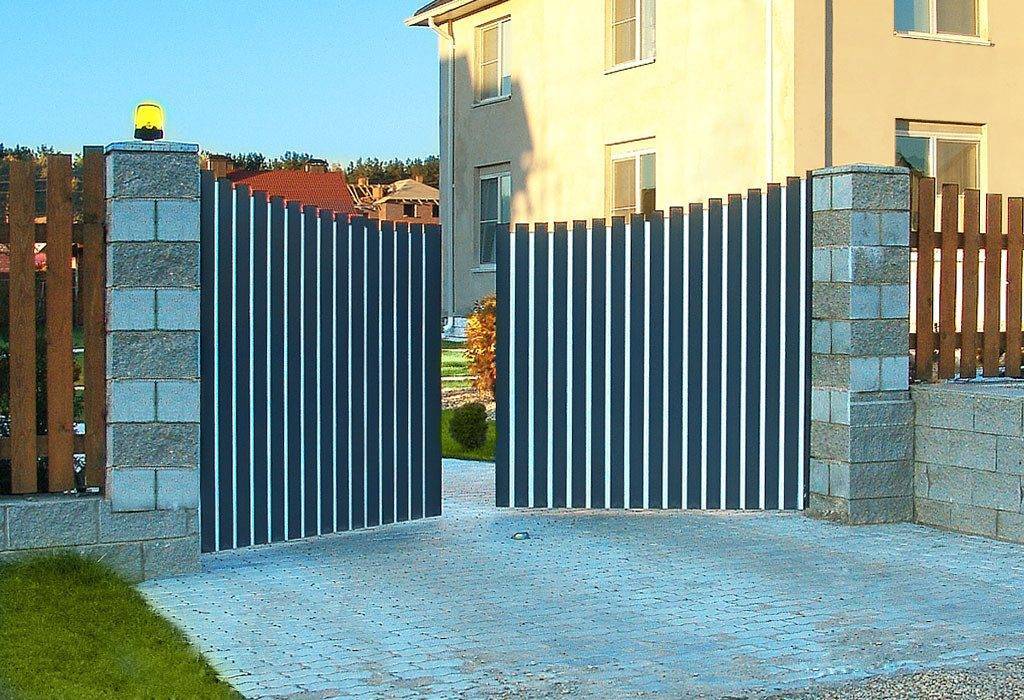

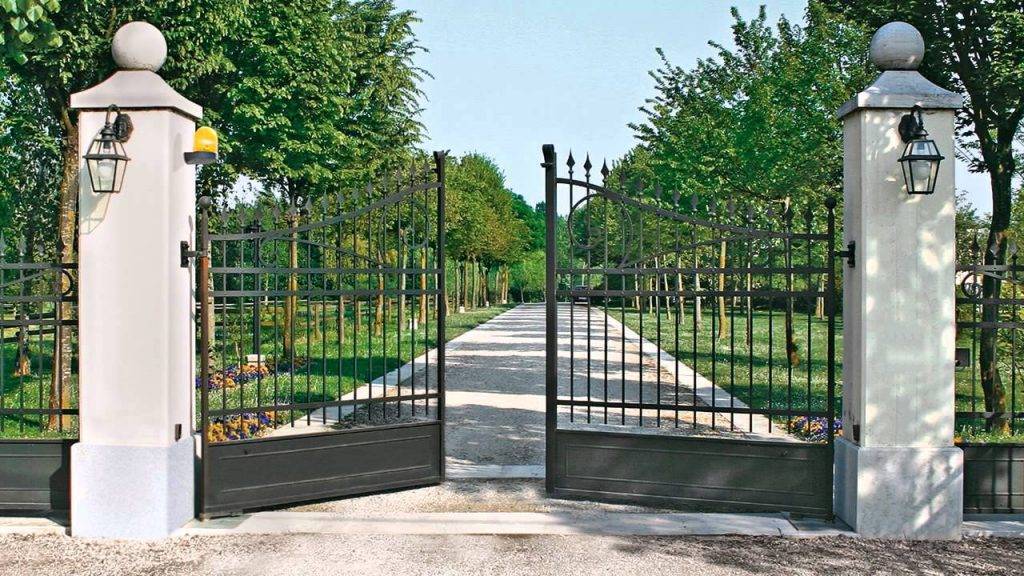

Автоматика для распашных ворот

Распашные ворота – широко распространенная конструкция на территории России. Она повсеместно используется для защиты дачных кооперативов, участков, загородных домов, гаражей и стоянок. Последние годы популярность набирает распашная конструкция с автоматическим приводом, которая сочетает в себе классический дизайн и обновленный функционал.

Полотно распашных ворот изготавливается из различных материалов. Это наиболее гармоничная конструкция с визуальной точки зрения

На вопрос “автоматические распашные или откатные ворота лучше” нет однозначного ответа, так как многое зависит от конфигурации въезда (узкие и длинные въездные группы невозможно оснастить откатными воротами, а распашные требуют много места для хода створок), поэтому прежде чем сделать выбор стоит ознакомиться с характеристиками.

Конструкция имеет неоспоримые преимущества:

открываются наружу и внутрь;
устанавливаются даже в ограниченном пространстве;
бюджетный вариант.

Основным же минусом является ненадежность несущих столбов. Со временем они имеют свойство наклоняться под весом створки, меняя геометрию конструкции и выводя привод из строя.

Оснащая распашные ворота автоматическим приводом, необходимо проконсультироваться со специалистом для разъяснения нюансов.

Типы приводов:

рычажный (работает по принципу независимого хода рычагов и устанавливается на широкие колонны. Угол раскрытия увеличивается до 120 градусов. Подходит для монолитных ворот с весом створки до 600 кг);
линейный (по желанию клиента устанавливается вверху, внизу, посередине створок. Для монтажа системы не требуются громоздкие столбы, что экономит пространство. Преимуществом является замедление хода в конце закрывания и открывания, что увеличивает срок эксплуатации. Ворота имеют угол открытия и закрытия 90 градусов.)

Тип механизма:

электромеханический (с червячным редуктором и электродвигателем);
гидравлический (используется для ворот шириной створки более 3м и весом более 600кг).

Подземный вариант привода для распашных ворот в настоящее время практически не используется на территории России, однако, является одним из лидеров направления. Подземный привод невидим, поэтому абсолютно не портит внешний вид створок и самого участка. Для защиты от коррозии его помещают в специальный короб, находящийся под петлями створок. Механизм работы практически бесшумен и позволяет открывать ворота до 360 градусов. Конструкция рассчитана на вес створок до 900 кг шириной до 5 метров.

Что представляют собой автоматизированные распашные ворота?

Распашные ворота состоят из двух створок, снабжены автоматическим механизмом, который представляет собой блок управления и два электрических привода. Систему можно дополнить антенной и сигнальной лампой. Работает автоматика от обычной электрической сети, с напряжением 220В.

Система представляет собой обычные распашные ворота с прикрепленными электрическими приводами. Автоматику можно приобрести в готовом виде или сделать самостоятельно. Установка автоматизированных и обычных ворот не отличается, только необходимо правильно установить систему.

Автоматическая система должна иметь марку известного производителя, чтобы впоследствии можно было легко найти дополнительные элементы или выполнить их замену.

Автоматика для откатных ворот от компании «Alutech»

Модели откатных механизмов от компании Alutech отличаются качеством. Этот концерн неизменно создают устройства высокого уровня производительности, специализируется именно на производстве ворот и систем, обеспечивающих их открывание.

Особенностью моделей от этой компании является возможность их применения при разных условиях климата. Вся конструкция с легкостью переносит воздействие атмосферных осадков, не страдает от повышенного уровня влаги, морозов или жары. Когда возникает необходимость применения системы при особенно низких температурах воздуха (больше -30), в работу включается специальный нагревательный элемент, предотвращающий обледенение поверхности.

Пошаговая инструкция по установке автоматики на распашные ворота

Схема электрических соединений

Подбор оборудования

Двигателем можно управлять с помощью стандартной реверсивной схемы. Но, здесь можно столкнуться с одним нюансом. Всем известно, что распахивающиеся ворота оснащены ограничительной планкой. Именно поэтому створки складываются по очереди. Когда отрывается первая, то начинает двигаться створка без планки. Но, закрывается она в последнюю очередь.

Это осуществляют различными методами. Один из самых надежным – использование реле с задержанным включением.

Модульное устройство состоит из:

Четырех контакторов;
Двух временных реле;
Дифференциального автомата;
Блока питания.

Все оборудование собирают внутри пластмассового ящика. Съема предназначена для питания двух мощных двигателей.

С помощью дифференциального автомата питание перенаправляется к клеммам на блоке питания. А на нем уже убирается пара линий постоянного тока. Каждая из них отвечает за питание двух соединенных между собой контакторов. Их выходы скреплены параллельно. С них напряжение передается на редукторы.

Вторичные цепи и автоматика

Управляющая цепочка для коммуникаторов функционирует благодаря неизменяющемуся напряжению. Оно равно 24 В. Плюсовой питающий кабель подключается к разомкнутым коннектам управляющих кнопок. От них питание получают доступные коммуникаторы клавиш, которые расположены на противоположной стороне.

Напряжение с кнопочных элементов передается на четыре стартера. Один из коннектов отвечает за подхватывание катушки.

Управляющая цепь прямолинейного стартера от 1-ой пары и реверсного стартера 2-ой, расходится с помощью реле. На размыкающее реле питание передает доступный коннект иной категории. Время задерживается до поочередного передвижения створок.

Двигатели прекращают функционировать автоматически благодаря активированию концевых коннектов. Их устанавливают по направлению передвижения спускового механизма. К поверхности внутренних коллекторов фиксируют маленькие магниты. Поэтому целиком сложенном приводе или при выдвинутом состоянии, мы видим, как начинают работать герконы. Они, в свою очередь, замыкают питающую цепь. Последняя относится к промежуточному реле с полностью закрытым коннектом. Параллельно запускают реле и нажимают на клавишу «стоп».

Подобный приводной механизм может полноценно функционировать даже как автоматическое оборудование для распахивающихся дверей. Специалисты часто пользуются идентичными схемами оборудования.

Все это помогает автовладельцам не тратить время и открывать ворота, не покидая машину. Установить распашные ворота можно самостоятельно, но потребуется немало времени, чтобы разобраться в тонкостях работы. К тому же, при недостаточном опыте вы рискуете приобрести детали, которые не подойдут для механизма.

Чтобы сэкономить время, деньги и нервы, лучше обращаться к специалистам с высшим образованием. Они работают согласно ГОСТу и соблюдают технические условия. Выбирайте те организации, которые достаточное количество времени занимаются подобными проектами. Попробуйте собрать отзывы со знакомых или на тематических форумах у реальных людей.

К выбору ворот следует относиться серьезно. Они бывают разными: секционными, из профнастила или профлиста, металлопрофиля и даже со встроенными калитками. Ведь ворота – это главная визитная карточка вашего дома или дачи. Перед заказом или установкой проанализируйте все минусы и плюсы, рассчитайте подходящие габариты именно для вашей территории и подберите вместе со специалистом заполнение полотна.

Ворота должны гармонировать с фасадом гаража и дома. Надеемся, что наша обзорная статья помогла вам разобраться со многими вопросами. Старайтесь делать осознанный выбор на основе практического опыта!

Разводка электрических проводов и кабелей

Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.

Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.

Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.

Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.

Преимущества и недостатки распашных ворот с автоматикой

Воротам распашным автоматического типа свойственны определенные преимущества и недостатки. Учитывая эти особенности, можно сделать вывод о целесообразности их установки на том или ином участке.

Комплект автоматики для распашных ворот

Преимущества конструкции

Такие ворота можно изготовить самому, да и обойдутся они дешевле откатной конструкции.
Для движения створок не нужно изготавливать фундамент, как в случае с откатным вариантом.
Подойдет любой материал для зашивки полотна ворот.
В зависимости от варианта изготовления, можно обеспечить открывание наружу или внутрь участка.
Если отсутствует электричество, работой конструкции можно управлять вручную.
При установке датчиков повышается безопасность использования конструкции. Датчики позволяют замедлять или останавливать автоматику при возникновении препятствий в процессе закрытия створок.
Отсутствует необходимость регулярного обслуживания.
Простота ухода.

Недостатки ворот

Повышенные требования предъявляются к надежности опорных столбов. Они не должны со временем наклоняться или смещаться в стороны.
Если створки открываются внутрь участка, необходимо наличие свободного места для их распахивания.
При открывании створок наружу участка, следует учитывать расстояние до проезжей части или до препятствий перед воротами.
Чтобы обеспечить свободное открывание ворот в зимний период, необходимо регулярно чистить снег перед воротами.
При использовании двух электрических приводов иногда случаются нарушения в их синхронной работе. В результате этого половинки ворот могут двигаться с рассогласованием.

Рассогласование в работе створок ворот

Автоматические приводы: сферы использования

Функциональный привод на распашные ворота находят применение на воротах:

Современных коттеджей – автоматика позволяет надежно обезопасить собственное имущество от стороннего посягательства;
Загородных домов и дач – простая установка обеспечивает доступность монтажа для каждого;
Промышленных комплексов – рычажный комплект является надежным оборудованием с длительным периодом использования;
Логистических складов – Электропривод позволяет осуществлять более простой контроль за движением товаров и автомобилей.

Привод на ворота – это оборудование для современного человека, который ценит свое время и комфортабельность.

Обращайтесь, ведь только сегодня можно приобрести устройства от известных производителей недорого и с гарантией.

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Выбор компании для монтажа автоматики ворот

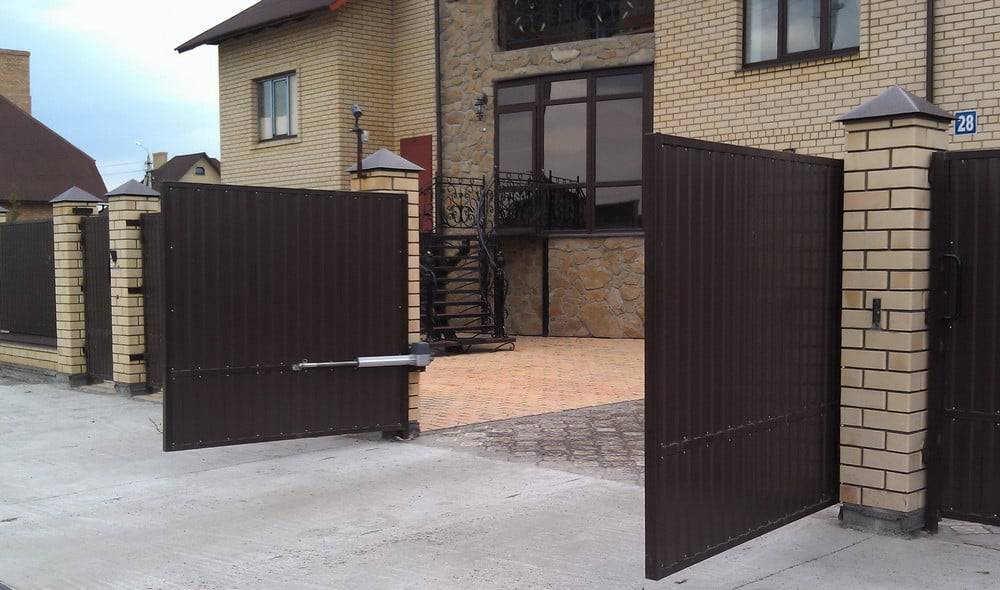

Монтаж автоматики при открытии створок наружу

Для таких ворот подойдет любая система. Однако линейный механизм считается более надежным. Во-первых, его стоимость намного ниже, а качество не вызывает никаких сомнений.

Электромеханическая система устанавливается в проеме. Она займет примерно 150мм на каждой стороне. Для узких ворот крепление осуществляется в их верхней части.

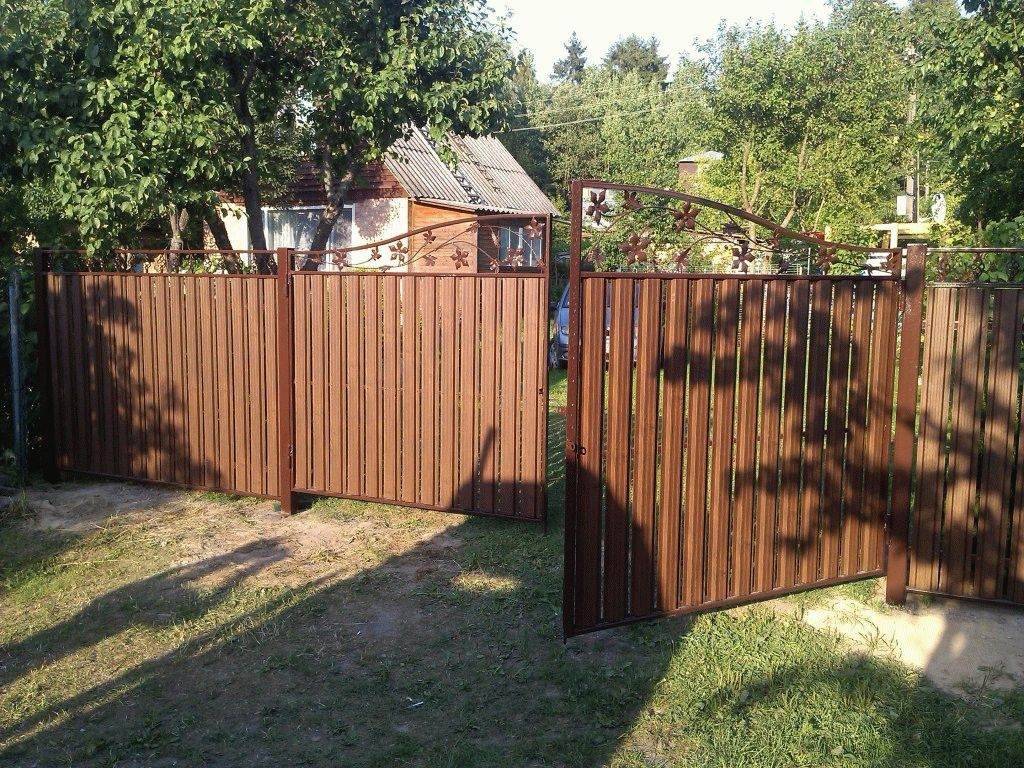

Открытие створок наружу

Электропривод обычно монтируют к столбу. Для распашных ворот, открывающихся наружу, необходимо установить гидравлический привод и настроить его на ручной режим.

После этого привариваются специальные кронштейны для фиксации всей конструкции. Необходимо выдержать свободный ход рычага. Он должен не превышать один сантиметр. Следующим шагом будет проверка движения электропривода и створок распашных ворот.

Открывание ворот и их закрывание должно ограничиваться специальными упорами. После их установки подсоединяют электромоторы, оборудуются перемычки. Перед включением электромеханической системы подключаются пульты управления.

Если одна из створок начала двигаться в обратном направлении, нужно поменять местами провода на электродвигателе.

Автоматическая система должна обязательно иметь концевые выключатели. При отсутствии таких деталей, нужно обязательно настроить усилие открывание ворот, установить время функционирования створки.

Не нужно устанавливать самое большее усилие, так как оно сокращает время эксплуатации системы. Даже самого маленького усилия будет достаточно для открытия распашных ворот наружу. Не забудьте установить сигнальный маячок и фотографирующее устройство.

Как работает приводная система открытия воротных створок можно увидеть в видео:

https://youtube.com/watch?v=CzJzfyl0X5Q

Этапы работы

Для получения хорошего результата необходимо чётко придерживаться пошаговой инструкции.

Для начала устанавливаются опорные стойки. Во избежание искривления стоек глубина, на которую они должны быть опущены в землю, должна составлять не менее 1 метра.

Устанавливать стойки необходимо в такой последовательности:

Разметить место для установки.
Выкопать 2 ямы глубиной минимум 1,3 м и шириной в 0,6 м.
На дно ям насыпать мелкого щебня толщиной 15-25 см.
Установить и выставить по уровню опоры.
Залить бетоном.

Сварка створок осуществляется в несколько этапов:

Нарезается профиль согласно размерам в чертеже.
Зарезать в профиле концы под углом 45° в элементах, создающих основной прямоугольник.
Конструкция сваривается.
Привариваются остальные элементы середины.
Привариваются петли.
Все сварные элементы зачищаются болгаркой.
С помощью болтов крепятся профильные листы, конструкция зашивается.

После приварки противоположных петель на столбах и установки ворот можно переходить к монтированию автоматического механизма.

Для владельца дачного участка, который умеет работать такими инструментами, как сварка и болгарка, сделать ворота несложно. Но более сложная процедура — автоматизация процесса. Не все домовладельцы рискуют самостоятельно делать автоматические ворота, боясь сложных электрических механизмов. Тем не менее, изготовить автоматизированные ворота несложно. Главное – желание и соответствие веса ворот, надёжности механизма и опорных столбов.

Комплект для автоматического открывания ворот

Как правильно подобрать привод

Виды автоматических ворот

Перед тем, как планировать устройство автоматических ворот, следует определиться с их видом:

распашные, самые простые в эксплуатации, но требующие свободного пространства для открытия створки;
откатные, более удобные в использовании (могут применяться только при наличии места для раздвижных створок);
секционные (состоят из отдельные, скрепленных между собой секций, обычно поднимаются вверх и используются для оборудования въезда в гараж);
подъемные (выполнены в виде панели, поднимающейся вверх и занимающей положение, параллельное земле).

Секционные ворота

Такая разновидность ворот, как секционные, используется преимущественно для гаражей. Для установки применяются готовые утепленные или неутепленные панели, подвижно скрепленные между собой. Обычно ворота этого вида поставляются в готовом виде вместе с автоматикой, их самостоятельная установка требует наличия специальных инструментов и знаний.

Откатные ворота

Откатные ворота наиболее популярны из-за своих эксплуатационных свойств. Это конструкция, при которой створка или две створки раздвигаются в стороны, позволяя экономить окружающее пространство. В зависимости от используемой опорной поверхности, откатные ворота разделяются на следующие типы:

консольные, то есть опирающиеся на ролики, передвигающиеся по бетонному фундаменту;
рельсовые, для работы которых используются специальные нижние направляющие;
подвесные, передвигающиеся на роликовых тележках, закрепляющихся на верхних направляющих (имеют ограничения по высоте).

Такие виды ворот отличаются следующими преимуществами:

снятие ограничений для движения створки с обоих сторон ворот;
четкая работа автоматической системы;
простое обслуживание;
большой ресурс работы;
относительно простой монтаж системы автоматического управления.

При выборе автоматики для таких ворот необходимо приготовить роликовые каретки, поддерживающие верхние и накатные ролики, нижние и верхние уловители для створки, резиновые заглушки, направляющие.

Распашные ворота

Распашные створки одни из самых простых и недорогих, для их монтажа требуются только опорные столбы и петли. Но полотно створки нуждается в усиливающей раме, что позволяет воротам сопротивляться нагрузкам от собственного веса и ветра. Для автоматизации движения распашной створки потребуется не один, а два привода, кронштейны для их крепления

Очень важно правильно рассчитать мощность мотора, так как в зимнее время нагрузка на конструкцию увеличивается

Подъемные ворота

Подъемные ворота требуют автоматики, принцип работы которой схож с установкой для секционной конструкции. Мощность мотора обычно увеличенная, она должна учитывать вес створки, поднимаемой вверх, необходимую скорость ее подъема. Такая автоматика по праву считается одной из самых сложных и требующих определенных навыков.

Способ распахивания ворот

В настоящее время по механизму открывания специалистами выделяется два способа открывания ворот.

Распахивание внутрь

Для конструкции необходимо приобретение линейных или рычажковых электроприводов. Их отличие заключается в необходимости использования боковых конструкций. Если приобретены швеллерные столбы или толстые металлические трубы, то оптимально использование линейных автоматических элементов. Подобный электрический актуатор, или электропривод, стоит очень дёшево, поэтому большое количество людей, желающих установить конструкцию, выбирают именно его. Редко встречаются рычажковые автоматические компоненты, так как они в несколько раз дороже, чем линейные. Установка на бетонные опоры невозможна, поэтому в этом случае используется рычажковая система открывания ворот.

Распахивание наружу

Конструкцию возможно применить при наличии достаточного места возле дома на улице. В этой ситуации рекомендуется использование любых автоматических элементов. Обычно хозяева делают выбор в пользу электрического линейного привода для распашных ворот. Устанавливаются автоматические детали на верхней части ворот. Это способствует значительному упрощению всех работ. Затраты же финансовые, и временные будут минимальными.

Просмотрев внимательно все положительные и отрицательные стороны каждой из систем, поговорив с профессионалами, можно решить даже проблему выбора способа установки, представляющую сложность для людей без опыта работы.

Came

Это также популярная у покупателей марка автоматики для ворот. Привод Came для откатных ворот выпускается в широком модельном ряду, поэтому у вас есть возможность подобрать то, что нужно именно вам. Много хороших отзывов о модели Came BX-78, которую можно использовать для ворот массой до 800 кг. В числе интересных особенностей этого привода можно отметить функцию самоблокировки, наличие датчика контроля движения и обнаружения препятствий, а также встроенный блок управления. Эту модель вполне можно установить самостоятельно. К ее отличительным особенностям можно отнести:

Модифицированную систему управления движением ворот.
Полную изоляцию блока управления, двигателя, что защищает их от внешних воздействий.
Декодер работает с разными типами радиопередатчиков, запоминая коды для работы с ними.
Специальные предохранители защищают двигатель и другие важные элементы системы от перегрузок.

Такой привод обойдется примерно в 15000 рублей.

Безопасная модель — Bx-243 – рассчитана на ворота весом до 300 кг и длиной створки до 8,5 м. Мотор 24В обеспечивает интенсивность работы. Эта модель идеально подходят для использования в частных коттеджах. К преимуществам модели можно отнести:

Интегрированную плату управления.
Светодиодный индикатор, установленный на плате, обеспечивает легкую диагностику системы.
Простоту монтажа.
Удобство разблокировки редуктора ключом.

Автоматика работает стабильно, при отключении энергии сработает аварийный режим на основе резервной батареи. Стоимость модели составляет около 13000 рублей.

Принцип работы устройства

Модель электрического привода.

Чтобы настроить актуатор, следует лишь определиться с походящей к эксплуатационным условиям автоматической электросистемой, которая поможет автоматически раскрывать врата распашного типа в момент необходимости, не прикладывая к этому больших усилий. Выбирается модель электрического привода в зависимости от следующих параметрических данных:

масса двери; величина створок; частотность применения электрического привода; сила ветра.

При выборе конструкции следует внимательно отнестись к каждому вышеперечисленному фактору. Если это не сделать, то электропривод через некоторое время может выйти из строя. До проведения монтирования автоматического электрического привода для распашных ворот необходимо внимательно просмотреть схему и провести подготовительный этап. Подготовка заключается в:

осмотре ворот распашного типа; выявлении и устранении неполадок в процессе монтажных работ.

Для правильной ограждающей конструкции характерна лёгкость открывания. Если что-то этому мешает, необходимо разобраться с причиной. Обычно проблема решается, если смазать петли, выровнять конструкцию столбов и т.д.

Как выбрать автоматику?

Разновидности автоматики для распашных изделий

Автоматика для ворот самая важная часть конструкции. Чтобы правильно ее выбрать, необходимо учитывать следующие параметры.

Вес и охватываемая территория створок. Механические ворота, а точнее их автоматика должна быть рассчитана для сильных ветров. Чтобы не ошибиться с выбором, сделаем некоторые расчеты.

Нам понадобится: средняя ветровая нагрузка (например, 50 кг/м), габариты створки (возьмем стандартный вариант 2х2 м), фактический вес створки (допустим, 100 кг). Теперь считаем: ветровая нагрузка = (2 х 2 х 50) + 100 = 300 кг.

Исходя из этого, делаем вывод, что привод, въездные ворота и автоматика должны быть рассчитаны на створки, весом от 400 кг, и того же веса ветровую нагрузку. Только так автоматика для ворот будет долговечной.

Следующий параметр – интенсивность открывания. Она отображается, как процентное отношение времени фактической работы за 1 час. Этот показатель найдется в прилагаемых схемах или техническом паспорте электропривода для ворот.

Чтобы правильно подобрать нужный процент интенсивности открывания, рассмотрим простой пример. Допустим, в техпаспорте указано, интенсивность – 30 %. На открывание и закрывание уходит 40 секунд. Считаем:

1 час = 60 мин. Из них с помощью пропорции высчитываем 30 %
100 % = 60 мин
30% = Х

Х = (60*30) / 100= 18 мин (1080 сек)

1080 / 40 = 27

Значит, за один час через въездные автоматические ворота может проехать и выехать 27 машин. Да, для кооперативного гаража это немного, но для частного дома вполне достаточно.

Автоматические ворота могут иметь автоматику рычажного и линейного типа. Последние еще имеют название «червячные». Они просты в использовании, и ценовая политика их доступная. Рычажные автоматические ворота работают с помощью рычагов. Такую автоматику зачастую устанавливают на колонны.

https://youtube.com/watch?v=UcGvncB0qvc

Дополнительные элементы для расширения функционала

Выбор производителя

Сегодня на рынке конкурируют китайские и европейские производители автоматики. Встречаются и отечественные торговые марки, произведённые при сотрудничестве с Китаем.

Китайские системы автоматизации в своем большинстве ориентированы на минимизацию цен, что снижает качество и срок службы готовой продукции. Но бывают и приятные исключения. К примеру, производители Alutech и Doorhan. Выбрав автоматику этих производителей вы получаете современное и надежное оборудование по доступной цене.

Из всего многообразия европейских производителей наибольшего внимания заслуживает итальянская фирма CAME. Эта марка занимаются производством надежных и качественных комплектов автоматики с 1972 года под постоянным контролем европейских организаций за качеством выпускаемой продукции и соответствии нормам безопасности. В Санкт-Петербурге находится сервисный центр CAME. В котором проходят сертификацию установщики и менеджеры.

Каждый сам для себя решает, какую автоматику для ворот ему выбрать. Однако мы не рекомендуем приобретать «безымянную» продукцию. Никто не знает, сколько она прослужит и в какую сумму выльется ремонт в случае поломки. Автоматическая система покупается на длительный срок, поэтому лучше на ней не экономить.

Вопрос достаточно сложный, но разрешимый, если знать, на что следует обратить внимание при выборе. Он будет зависеть от многочисленных факторов, например, от веса створки ворот, от типа придаточной шестерни

Большое значение имеет климат и время года, когда будет эксплуатироваться электропривод. В зимнее время нагрузка на него увеличивается и должен быть запас мощности.

Автоматика для откатных ворот: устройство и преимущества

Монтаж автоматики для распашных ворот: основные правила и нюансы

Имеется множество вариантов производства воротных сооружений для въезда и выезда. Одни предпочитают откатные ворота, другие – распашные. Сегодня как раз речь пойдет о втором варианте.

Распашные конструкции могут выглядеть привлекательно и благородно. В качестве обшивки сооружения может быть использован любой материал: древесина, сталь, профлист, пластик и сэндвич-панели.

Для большего комфорта при эксплуатации современные ворота оснащают автоматическим механизмом. Произвести монтаж такой конструкции можно самостоятельно, но нужно владеть знаниями и опытом. Лучше в такой ситуации поручить дело специалистам. А мы представим нашу обзорную статью как инструкцию для тех, кто все же хочет попробовать свои силы.

Установка автоматики своими руками

Расчёт материалов и список инструментов

Достоинства и недостатки автоматических распашных ворот

Интенсивность эксплуатации

Интенсивность выражается в процентах. Привода разделяются на 3 типа:

интенсивность 25-30% (CAME BX 608, Alutech RTO-500, Alutech RTO-1000,) Подходят для бытового использования.
интенсивность 50-70% (CAME BKS12, Doorhan Sliding 800, Doorhan Sliding 1300). Подходят для бытового использования и для установки на въезды общественных территорий.
высокоинтенсивные (CAME BXL, CAME BX-246). Подходят для лёгких ворот на въездах в садоводства, общественные территории.

На практике – если установить привод с интенсивностью 25-30% на въезде в садоводство, то он перегреется, сработает термозащита и придётся ждать остывания двигателя.

Преимущества автоматических распашных ворот

Установка электромотора

Итак, для открывания ворот нужно либо толкнуть одну створку, либо потянуть на себя цепь. В дальнейшем можно автоматизировать конструкцию – к примеру, установить электромотор и подключить его к редукторам от автомобильных дворников. Преимущество такого варианта в том, что в качестве источника энергии вполне применим даже старый аккумулятор, благодаря чему автоматика не будет зависеть от электричества. Но есть один недостаток: створки могут открываться слишком медленно из-за незначительной мощности аккумулятора.

Видео — Автоматические ворота своими руками

Помимо того, можно использовать мотор от стиральной машинки. Средняя мощность таких моторов составляет 110-115 Вт, скорость вращения – 1500 об./мин. Редуктором в данном случае послужит винтовой домкрат для легкового автомобиля. Домкрат нужно несколько модернизировать – установить за конической шестерней шкив от той же стиралки. Так домкрат превратится в линейный редуктор (или актуатор, как его еще называют).

Видео — Ворота автоматические распашные. Монтаж

Домкрат приваривается параллельно цепи таким образом, чтобы при движении его ползунок оттягивал за собой цепь. Для соединения последних между собой можно использовать обычную стальную проволоку.

Для соединения мотора со шкивом используется обычный ремень от стиральной машинки. Обороты мотора снизятся примерно 1:4, поэтому шкив желательно сделать самому, притом минимального диаметра.

Теперь ворота готовы к эксплуатации. Для более детального ознакомления с автоматикой можете посмотреть тематический видеоролик.

Видео – Самодельные распашные ворота

https://derevyannie-doma.com/instruktsii/avtomatika-dlya-raspashnyh-vorot-svoimi-rukami.html
https://masterim.guru/sdelaj-sam/avtomatika-dlya-raspashnyx-vorot/
https://stroychik.ru/zabor/avtomaticheskie-vorota-svoimi-rukami
http://obustroen.ru/blagoustroystvo/vorota-i-zabory/avtomatika-dlya-raspashnyx-vorot-svoimi-rukami.html
https://rusolymp.ru/stroitelstvo/avtomatika-dlya-raspashnyh-vorot-svoimi-rukami
https://svoimi-rykami.ru/stroitelstvo-doma/vorota/avtomatika-dlya-vorot-svoimi-rukami.html
https://2proraba.com/malye-postrojki/avtomatika-dlya-vorot-svoimi-rukami.html
http://tolkostroyka.ru/vorota/avtomatika-dlya-vorot-svoimi-rukami/

Советы по эксплуатации

После установки автоматики на распашные ворота все значимые условия автоматических систем можно найти в сборочном чертеже производителя.

Для длительной работы автоматики внимательно рассмотрите характеристики и подберите такой комплект, который точно будет соответствовать предназначению ворот.

Важное условия долговременной службы – отсутствие преград и помех на пространстве перед воротами. Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект

Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект

Подходящая автоматика выбирается исходя из ширины проема одной створки. Например, для значения 1,5 м подойдет линейный привод, для второй створки приобретается аналогичный комплект.

Лучший способ защиты ворот от поломок – смазка и профилактический осмотр системы. Еще не рекомендуется прилагать усилия, если механизмы по какой-то причине заклинило.

Починить автоматику самостоятельно вы сможете, если сами ее устанавливали. В противном случае, лучше обращаться к специалистам.

Про установку автоматики для распашных ворот вы можете посмотреть в этом видео.

Правильный выбор и установка современных и надежных автоматических ворот
