Автоматические ворота с дистанционным открытием и управлением с помощью пульта

Разводка электрических проводов и кабелей

Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.

Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.

Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.

Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.

Принцип работы автоматических ворот

Автоматических систем, которые сегодня предлагают разнообразные фирмы, великое множество. Но принцип работы у всех ворот схожий:

На специальную контрольную плату подается сигнал с управляющего устройства;
Этот сигнал приводит в действие приводной механизм;
Приводной механизм дает «отмашку» оборудованию, которое раскрывает створки ворот.

Механизм автоматических воротКак правило, система автоматических ворот включает:

пульт дистанционного управления (для подачи сигнала);
антенный радиоприемник (для приема сигнала);
аппаратуру, транслирующую импульсы;
блок управления.

Помимо этого, в систему можно добавить:

датчики, отвечающие за текущее состояние ворот;
механизмы блокировки и фотоэлементы (останавливают движение, если кто-то не успел пройти в установленный промежуток времени);
сигнальные лампы (актуальны для узких улиц, предупреждают об открывании ворот) и пр.

Немного о приводах

Есть 3 типа механизмов, которые запускают процесс открывания автоматичеких ворот: это линейный привод, рычажный и подземный. Не погружаясь в дебри механики, выясним, что из себя представляет каждый тип и какой лучше выбрать для дачных ворот.1. Линейный привод внешне напоминает вытянутый футляр. Он прост и надежен даже при активной эксплуатации.

Привод линейного типа. Фото с сайта svoivorota.ruВнутри механизма находится червячная передача («Механическая передача, осуществляющаяся зацеплением червяка и сопряженного с ним червячного колеса» (Wikipedia). В задней части корпуса расположен редуктор. Включаясь, он тянет на себя передачу, и она начинает взаимодействовать со створкой (толкает ее или тянет).Корпус линейного привода делается из металла с порошковым напылением. Подходит для ворот любой массы и конструкции. Устанавливается на столб одной из несущих балок на высоте середины полотна. 2. В корпусе рычажного привода есть редуктор и два подвижных рычага. Блок с редуктором устанавливается на столбе, а рычаг, похожий на локоть, — на створке.

Рычажный приводЧаще всего ворота с таким приводом открываются вовнутрь. 3. И, наконец, третий тип привода — подземный. Редуктор скрыт в металлической коробке, которую бетонируют возле столба, снаружи виден только рычаг.

Подземный привод. Фото с сайта bikoms.ru Какой из них выбрать — вопрос индивидуальный. Его решение зависит от многих факторов. Например, если расстояние от столба до места крепления створки больше 8 см, то линейный привод не подойдет, он просто не дотянется. В любом случае выбирать нужно исходя из того, что конструкция ворот не должна мешать проезду автомобиля. Ведь автоматические ворота устанавливают чаще всего либо в гараже, либо при въезде на территорию участка.

Как сделать автоматические распашные ворота своими руками просто и недорого

Автоматика для откатных ворот, сделанная своими руками, не является недостижимой, когда человек обладает минимальными техническими навыками.

Для создания такой системы понадобится такой набор инструментов:

шуруповерт;
рулетка;
дрель (перфоратор);
молоток;
плоскогубцы;
крепежные элементы.

После подбора необходимого инструментария, важно осмотреть опорные колонны, оценив их состояние. Чтобы смонтировать линейный привод, нужно иметь максимальное расстояние от крайне части столба в 150 мм

Если имеют место иные параметры, следует предпочесть рычажную разновидность аппарата для движения створок.

Монтаж автоматики следует проводить строго по инструкции, что прилагается к аппаратуре. Отклоняться от неё нельзя ни на шаг, чтобы не нарушить работу устройства

К примеру, очень важно правильно выбрать место для установки системы. Даже бетонное и кирпичное основание, может потребовать дополнительного укрепления

После окончания монтажа автоматической системы, её подключают к снабжению электричеством. После включения механизма, происходит окончательная регулировка хода створок, оснащение всей конструкции сигнальными и фотоэлементами. Как правило, все системы требуют наличия резервной кнопки, для получения возможности открытия створок без воздействия электрического тока.

Виды ворот

Автоматизировать процесс открытия и закрытия можно в воротах любого типа, но принцип реализации и необходимые элементы будут кардинально отличаться. Всего существуют три основных типа:

Распашные ворота – наиболее простой и распространенный вид, представляющий собой одну или две створки, которые могут открываться внутрь или наружу;
Откатные ворота – представляют собой сплошную панель, отодвигающуюся в сторону вдоль стены или забора;
Подъемные и подъемно-поворотные ворота (роллетные) — представляют собой секционную конструкцию из пластика или металла, набираемую в замок, поднимаясь вверх, секции складываются или поворачивают под потолок.

Откатные, в свою очередь подразделяются еще на три категории (подвесные, рельсовые и консольные). Подвесные используются в промышленных помещениях или в местах, где верхний габарит ограничен конструктивными элементами. Рельсовые используют рельсовый путь для перемещения по нем въездных ворот, но этот тип использует редко из-за сложности эксплуатации и необходимости высокой точности подстройки.

Особенности, достоинства и недостатки

Встречаются автоматические ворота различных видов. Существуют конструкции оригинального типа со сложными механизмами

Но если не брать их во внимание, то всего есть три вида:

распашные;
откатные;
гаражные.

Перед тем, как сделать один из перечисленных типов автоматических ворот своими руками, стоит внимательно изучить их особенности, характеристики, плюсы и минусы.

Распашные автоматические ворота пользуются наибольшей популярностью. Представляет собой такая конструкция две створки, которые крепятся благодаря шарнирным петлям к стальному каркасу. Створки состоят из стального каркаса, обшитого листовой сталью или профилированным листом.

Достоинства таких ворот заключаются в простом и удобном монтаже, высоком уровне безопасности, доступной стоимости всех элементов конструкции. Недостатком конструкции является необходимость обеспечения свободного пространства для раскрытия створок. В зимний период это пространство нужно будет расчищать от снега.

Откатные ворота гораздо сложнее в эксплуатации, чем распашные. Суть работы данного типа походит на движение дверей шкафа-купе. Для этого над проемом ворот устанавливается направляющая, благодаря которой воротное полотно выполняет движение в сторону, открывая тем самым проезд. Для обеспечения полноценной работы выполняется установка специального улавливателя, который выполняет контроль за движением полотна.

Для изготовления откатных ворот используются панели, закрепленные на металлическом каркасе. Для снижения шума каркас заполняется полиуретаном.

К достоинствам откатных ворот относятся:

удобная эксплуатация, особенно если сравнивать этот тип с распашными воротами;
возможность свободного отката полотна без необходимости организации дополнительного свободного пространства;
надежность в работе;
красивый и стильный дизайн;
длительный срок службы.

К недостаткам этого типа относятся высокая стоимость автоматики, необходимость организации аварийного открывания полотна в случае внезапного отключения электроэнергии.

Гаражные ворота, в свою очередь, делятся на 3 типа: секционные, подъемно-поворотные, роллетные. Эти типы практически невозможно сделать самостоятельно. Для этого необходимо иметь специальное оборудование и некоторые умения и навыки.

Характеристики автоматических ворот

К достоинствам автоматических ворот относится:

Простота управления, осуществляемая пультом дистанционного управления (ДУ) не покидая салона автомобиля.
Экономия времени.
Возможность использования дополнительных функций, примеру установка определенного временного промежутка, через который ворота должны закрыться.

Стоимость автоматических ворот с ДУ зависит от их:

типа;
размера;
комплектации;
производителя.

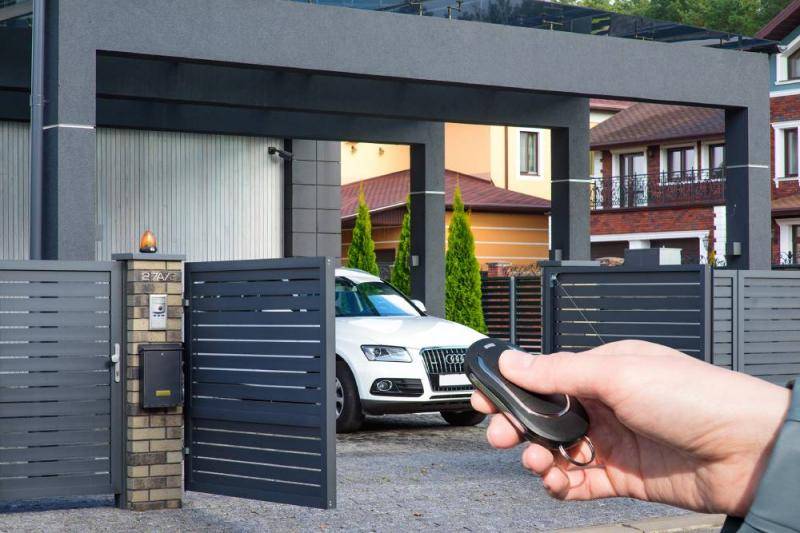

Управлять воротами с ДУ можно не выходя из автомобиля

Разнообразие современных типов автоматических ворот представлено следующими типами:

Распашные ворота.
Откатные ворота.
Подъемные ворота.

Каждый их данных типов ворот имеет свои особенности и назначение, преимущества и недостатки. Выбирая автоматические ворота, следует учитывать характеристику их конструкции и условия использования.

Выбираем электропривод для распашных ворот

Разберем производителей, продукция которых, судя по отзывам, отличается качеством, надежностью, длительным сроком службы.

Doorhan

Отечественная компания-производитель. Начало деятельности ‒ 1994 год. Занимается выпуском, реализацией ворот, входных дверей, автоматики и других комплектующих к ним.

В продаже доступны ворота:

распашные;
откатные;
рулонные.

Компания выполняет индивидуальные заказы на изготовление ворот для промышленных объектов, где длина полотна достигает 20 м.

Весомое преимущество автоматических систем управления «Дорхан» ‒ бесперебойное функционирование даже в сильные морозы при температуре до ‒40 градусов, что не предусмотрено в автоматике импортных производителей.

Пользователи отмечают современный дизайн продукции, продуманность пультов дистанционного управления. Последние с помощью светового индикатора сообщают владельцу, закрыты ворота или нет.

Faac

Один из лидеров рынка по выпуску автоматических систем. Итальянский концерн FAAC Group существует больше 50 лет. Имеет 32 филиала и 80 официальных дилеров в разных странах.

Среди преимуществ его автоматики стоит выделить:

Возможность подключения к резервному источнику питания (при отсутствии электричества).
Ворота можно открыть вручную. Нужно просто снять блокировку.
В наличии подземные приводы, которые не портят дизайн кованых, деревянных ворот. Кроме того, такой привод не занимает места с наружной части створок.

Когда столбы под ворота выложены из кирпича, камня, рекомендуется заранее продумать в кладке размещение закладных для фиксации привода.

Распашные ворота можно делать не только с заводским линейным электрическим приводом, но и собрать последний самостоятельно из подручных средств.

В качестве основы механизма актуатора подойдут:

винтовые домкраты;
приводы спутниковых антенн;
электромоторы с усилием от 120 Н;
стеклоподъемники с автомобиля.

Выбирать в качестве основы два актуатора от спутниковых антенн рекомендуется в случае, когда вес створок не превышает 100 кг.

Нужно смотреть, чтобы их ход штока был от 35 см. Для установки нужно просто зафиксировать к створкам, столбам крепежные кронштейны под приводы.

Для сборки актуатора для тяжелых распашных ворот понадобятся такие материалы:

профильные трубы;
лист стали толщиной 4 мм;
два винтовых домкрата;
два стеклоочистителя от автомобиля;
шпильки резьбовые, винты (на выбор) длиной 10 мм, диаметром 6 мм.

Из инструментов нужны будут:

болгарка с дисками по металлу;
сварочный аппарат, маска, электроды;
электрическая дрель.

Последовательность сборки:

Сначала разбирают домкрат. С него снимают крышку, ручку, шестеренки.
Далее делают фиксатор, который не даст возникновению продольного люфта винта. Для этого понадобятся стопорные кольца, шайбы.
Болгаркой срезают основание подъемного механизма.
Разбирают стеклоочистители. Из них извлекают электродвигатель с редуктором.
Берут кусок профильной трубы длиной 6‒8 см, сечением 20*20 см. Из нее делают соединительную муфту. Готовую муфту монтируют к винту домкрата.
В куске профильной трубы квадратного сечения 18*18 мм делают нарезку резьбы под вал редуктора.
На двигатель стеклоочистителей крепят ответную часть соединительной муфты.
Берут кусок стального листа размерами 80*80 мм и приваривают к верху домкрата. Этот кусок понадобится, чтобы закрепить электродвигатель.
По углам листа электродрелью проделывают отверстия под размеры корпуса редуктора.
Выполняют соединение винта с электродвигателем. Элементы крепежа ‒ длинные гайки, шпильки.

Аварийное открытие распашных, откатных ворот

Конструкции могут отличаться по принципу работы, но функционирование разблокиратора обычно сохраняется неизменным. Любой привод возможно разблокировать специальным ключом. Затем откатную, распашную систему можно открывать/закрывать вручную до момента возобновления подачи электричества.

Сложнее обстоит ситуация, когда ворота секционные. Мастера дают совет еще на стадии их проектирования и установки продумать второй вход. Еще одна альтернатива – врезание ригельного замка с разблокировщиком. Это позволит получить доступ к ручному открыванию и закрыванию без света. Если указанное решение не продумывалось, потребуется нарушать целостность полотна. Его вид не пострадает слишком сильно. После завершения работ на месте отверстия формируется латка, проводится реставрация.

Способы аварийного открытия, если автоматические ворота не открываются с пульта, что делать

Аварийная разблокировка распашных полотен продумывается производителями – система изначально имеет такую возможность. Открытие реализуется с помощью ключа, вставляемого в предназначенное для него отверстие в приводе. Встречаются системы, которые с внутренней стороны открываются только шнуром, тросом, но они уже почти не изготавливаются, считаются устаревшей технологией.

По причине высокого риска подделки ключа по просьбе заказчика может монтироваться специальная система для разблокировки. Она представлена клавиатурой с кнопками, требующей введения определенной цифровой последовательности, открывающей распашные створки.

Когда откатные ворота не закрываются или не открываются, разблокировка для сдвижной конструкции организуется по такому же принципу, как и для распашной. Единственное исключение – цилиндр с отверстием для ключа монтируется и на подвижной створке, и на боковой неподвижной рейке.

Что делать, когда нет разблокиратора

В жизни часто случаются ситуации, когда при форс-мажорных обстоятельствах под рукой не оказывается ключа от разблокиратора. Ключ теряется или его забывают, а в гараж нужно срочно. Быстрее всего проблему решить при наличии распашных ворот. Чтобы открыть, лапы электропривода снимаются со створок, опор после откручивания крепежных болтов. Затем ворота легко откроются.

Больше времени придется потратить, чтобы открыть откатные створки. Нужно демонтировать рейку с зубчиками или привод

Идеально – когда имеется запасной вход. Лучше уже при проектировании ворот подумать об этом нюансе, или хотя бы дополнить конструкцию ригельным замком. Когда входа нет и замок отсутствует, попасть в гараж можно только при повреждении полотна. Делать это следует там, где реечный привод крепится кронштейном

Откатная система без разблокиратора

Когда привод навального типа, то с нижнего полотна откручивается ручка – это дает возможность подобраться к шнурам разблокиратора.

Обычно после случившегося владельцы ставят на свои ворота ригельный замок. Ведь это в разы дешевле, чем ремонтировать поврежденный механизм и створки. Стоит отметить, что одной из зарекомендовавших фирм по производству ворот с автоматикой, предусматривающих аварийное открытие, является DoorHan (ДорХан).

Автоматизация процесса управления движением створ

К каждой комплектации производитель прикладывает инструкцию. Любой автоматический привод устанавливают исходя из нюансов воротного полотна. Все действия должны осуществляться согласно рекомендациям производителя.

Когда подбираете автоматический механизм, всегда учитывайте нижеизложенные нюансы:

Размеры створок;
Вес и парусность полотна;
Полотно устанавливают строго вертикально и горизонтально;
Регулировка плавности перемещения;
Направление открывания – наружу или внутрь.

При монтаже элементов автоматического привода важно отключить питание от электросети. Отключают все внешние кабеля и коммуникации

Обратное подключение элементов электропитания производят по завершению установки всех деталей.

Установка приемника, программирование пультов

Владелец управляет воротами с помощью пульта. С коммуникатора отправляются команды, которые ловит приемник в виде сигналов. Это устройство размещают в подготовленном разъеме на поверхности платы управления.

Неподалеку от приемника крепят несколько перемычек. С их помощью установщик сможет после завершения монтажных работ протестировать устройство привода.

Имеются две основные перемычки. 2-1 используется тогда, когда нет необходимости в клавише «Стоп». А 2-С1, когда не пользуются фотоэлементами.

Фотоэлементы подключают к питанию в самую последнюю очередь. Это связано с тем, что на их проводах монтируют перемычку. Когда установка приемника завершена, приступают к настройке коммуникатора.

Расскажем процесс прописывания пульта управления. На блоке управления находится клавиша, которую нужно нажать. Она называется «Программирование ПУ». После этого аналогичную кнопку нажимают и удерживают на коммуникаторе. Это запускает процесс программирования.

Параллельно светодиодная лампочка равномерно загорается на плате управления. Это свидетельствует об успешном прописывании пульта.

На блоке управления расположена одна кнопка для управления конкретной конструкцией. Она ответственна за управление всеми процессами. Под ними подразумевают открывание, закрывание и остановку. С помощью других клавиш можно управлять другими воротами.

ВАЖНО! Если настройка была проведена неправильно, то одна из воротных створок может открываться не в ту сторону. Решением может стать следующее: достаточно поменять местами провода на блоке управления

Если проблема в том, что вам нужно, чтобы в первую очередь открывалась друга створка – фиксацию первого и второго редуктора поменяйте между собой местами.

Подключение фотоэлементов и сигнальной лампы

Элементы безопасности – это фотоэлементы и сигнальная лампочка. Не старайтесь подключить к питанию сразу все системы. Так вы сможете обнаружить проблему, если неправильно произведете настройку и подключение.

Когда механизм распашных ворот полностью настроен, можно подключать фотоэлементы. Для этого нужны кабели ПВС. Один – для передатчика, второй – для приемника. Используют два совершенно разных провода, чтобы не перепутать их. Иначе можно сжечь лампу или фотоэлементы.

На один столб крепят фотоэлемент, исполняющий роль передатчика, на другой – приемник. Расположение деталей приемно-передающей системы значения не имеет. После можно подключить блоки и надеть крышки корпусов.

Крепят фотоэлементы на высоте 50-70 см. Основная функция их заключается в обеспечении безопасности для автомобиля. Фотоэлемент не дает воротам закрыться, если машина по определенным причинам осталась стоять в проеме.

Рекомендуется монтировать четыре фотоэлемента: одна пара действует в процессе открывания, вторая – при закрывании. Это обеспечивает стопроцентную надежность при перемещающихся створках.

Чтобы подключить антенну и создать более сильный сигнал, нужно подвести коаксиальный кабель. Он увеличивает дальность действия коммуникаторов. После подключения всех деталей, можно смело проверять функционирование целой системы.

Программирование автоматического закрывания ворот

Закрывание воротного полотна в автоматическом режиме – это тот случай, когда изделие закрывается самопроизвольно без участия человека. Это происходит спустя 20 секунд бездействия в открытом положении.

Соблюдая рекомендации инструкции, можно настроить такую функцию. Она доступна в полуавтоматическом режиме.

Пошаговая инструкция по установке автоматики на распашные ворота

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
чем больше данный показатель, тем легче будет въезжать на территорию участка;
ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

Схема монтажа автоматики с указанием количества жил кабелей и их сечений

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств. Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см

Это следует учитывать, так как для установки понадобится место под потолочной конструкцией

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

Схема откатной автоматической конструкции практически ничем не отличается.

Схема расположения элементов автоматических откатных ворот

В данном случае будет необходим лишь один электромотор.

Монтаж автоматики для распашных ворот: основные правила и нюансы

Имеется множество вариантов производства воротных сооружений для въезда и выезда. Одни предпочитают откатные ворота, другие – распашные. Сегодня как раз речь пойдет о втором варианте.

Распашные конструкции могут выглядеть привлекательно и благородно. В качестве обшивки сооружения может быть использован любой материал: древесина, сталь, профлист, пластик и сэндвич-панели.

Для большего комфорта при эксплуатации современные ворота оснащают автоматическим механизмом. Произвести монтаж такой конструкции можно самостоятельно, но нужно владеть знаниями и опытом. Лучше в такой ситуации поручить дело специалистам. А мы представим нашу обзорную статью как инструкцию для тех, кто все же хочет попробовать свои силы.

Плюсы уличных ворот на автоматике

Автоматические ворота обладают рядом преимуществ, которые выгодно их отличают от конкурентов. К ним можно отнести:

небольшой уровень теплопроводности. Если ворота вмонтированы в строение, то благодаря своим характеристикам в здании будет сохраняться приемлемый температурный режим;
высокий уровень защиты от звука. Это большое подспорье, если, например, рядом сосед по дачному участку начнёт использовать бензопилу для нарезки дров;
экономия площади участка. В этом случае хорошим выбором будут секционные или откатные конструкции;
придание зданию более эстетичного вида. Ворота могут служить как вспомогательный элемент декора, который не только скрывает недостатки, но и подчёркивает преимущества дачной усадьбы.

Автоматика от разных производителей

Эксплуатационные свойства ворот откатного типа

Автоматические откатные ворота с дистанционным открытием имеют принцип действия, схожий с функционированием дверей купейного типа. Для монтажа конструкции на бетонированной площадке устанавливается зубчатая рейка, по которой передвигается полотно ворот. Блок управления и привод устанавливаются в одном месте. Автоматика моделей откатного типа оснащается фотореле, следящим за отсутствием посторонних предметов на пути движущегося полотна.

Роскошные металлические ворота с откатным механизмом

В открытом положении откатные ворота находятся сбоку от дверного проема гаража или входной части забора. Поэтому фасад здания гаража, дома или размер ограждения должен предусматривать свободное передвижение длинномерной конструкции вбок. Чтобы снизить нагрузку на реечную часть конструкции, верхнюю часть створки ворот крепят к траверсу.

Откатные деревянные ворота с автоматическим открытием

Удобством пользования ворот откатного типа является отсутствие необходимости расчищать сугробы снега на пути створок, что актуально для регионов, климат которых предусматривает суровые зимы с сильными морозами и обильным выпадением осадков. Несмотря на сложность установки конструкции, требующей подготовки прочного фундамента на въезде в гараж или на придомовой территории, ворота откатного типа занимают минимум места, отличаются долгосрочностью эксплуатации и надежностью автоматизированного механизма управления.

Красивые откатные ворота на колесах с металлическим каркасом и полипропиленовыми матовыми вставками

Виды управления

Автоматика ворот может включаться разными способами:

Выключатель или кнопочная панель;
Пульт управления;
Брелок;
Дистанционное управление.

Нахождение кнопки на панели предусматривает, что водителю для управления воротами придется выйти из машины и подойти к панели. Стационарная кнопка обычно располагается в закрытой от посторонних глаз коробке, которую еще нужно открыть ключом. В мире современных технологий такой способ считается устаревшим.

Пульт управления удобен тем, что он всегда хранится в автомобиле, и для того чтобы открыть въезд, не нужно выходить из салона машины. Иногда функция управления воротами устанавливается на универсальный пульт, отвечающий за работу автоматических систем всего дома (TV, кондиционер и т.д.). Но в этом случае пульт должен храниться дома, а это принесет неудобства водителю при открывании ворот (нужно просить домочадцев нажать на кнопку).

Пульт брелок

Брелок для ворот можно приобрести в специализированных магазинах.

При выборе типа дистанционного управления покупатели чаще останавливаются на брелоке с кнопками, который служит пультом управления автоматическими воротами. Брелок может быть двухкнопочным (управление воротами) или четырехкнопочным (отвечает не только за движение створок, но и за их освещение).

GSM контроллер

Благодаря современным технологиям управлять воротами можно с помощью смартфона. Для этого достаточно приобрести GSM-модуль и установить специальное приложение на телефон. К модулю прилагается sim-карта с номерами телефонов абонентов, которые имеют право открывать ворота. Достаточно со смартфона отправить сигнал на механизм управления, и въезд на территорию будет открыт.

Комплект для автоматического открывания ворот

Откатные ворота: специфика, достоинства и недостатки

Но откатные ворота имеют много преимуществ, особенно в зимнее время.

Автоматические откатные устройства используют как гаражные и въездные ворота в частных домах, аэропортах, вокзалах и промзонах преимущественно в тех случаях, когда нужен широкий въездной проём. При этом калитку желательно монтировать отдельно, что избавит при эксплуатации от многих неудобств.

Откатная система включает в себя следующие элементы:

консольные блоки;
направляющая балка;
электропривод и уловитель;
поддерживающие скобы;
полотно ворот с рамой;
ролики, на которых створка отъезжает в сторону.

Автоматические гаражные ворота с дистанционным открытием утепляются по всему периметру специальными уплотнителями, чтобы предотвратить попадание пыли, влаги, снега и холода в гаражный отсек. Для уличных въездных конструкций изоляцию и уплотнение, как правило, не делают.

Преимущества откатных конструкций:

компактность системы;
отсутствие ограничений на высоту проёма;
экономия свободного пространства спереди и сзади ворот;
высокая взломостойкость и ветроустойчивость;
возможность вмонтировать смотровое окошко, а при большой необходимости и калитку.

Недостатки откатных конструкций:

высокая стоимость по сравнению с другими автоматическими устройствами;
обязательное наличие свободного места слева или справа гаражного проёма, достаточного для отката, что влияет на ширину конструкции и стоимость.

Аварийная разблокировка секционных, рольворот

Ключ, предназначенный, чтобы разблокировать привод – неотъемлемая часть комплектации автоматики. В случае отключения электричества привод заблокирует створки. Его можно разблокировать только таким ключом. Затем створки можно будет эксплуатировать в механическом режиме – чтобы потом открывать и закрывать вручную, пока не восстановится электропитание системы.

С секционными типами ворот могут появляться сложности. В них механизм разблокировки тоже есть, но сложно заставить двигаться само полотно. Для этого применяют шнуры, свисающие из электропривода или каретки рейки. Для таких ворот промышленного назначения обычно монтируется цепной редуктор.

Секционные ворота могут не закрываться до конца

Виды конструкций ворот

Распашные и раздвижные ворота сегодня пользуются наибольшей популярностью среди частных застройщиков. Установка подобной конструкции возможна не только при въезде в участок, но также в гараж. Они отличаются самой простой конструкцией, состоящей из двух створок, открывающихся наружу либо внутрь. Приводы навесного типа позволят открывать и закрывать полотна плавно, бесшумно. Для производства полотен используются разнообразные материалы — профилированный лист, решетки кованые, листовой метал, прочее.

Распашной тип имеет несколько неоспоримых преимуществ:

Простой монтаж.
Разнообразие моделей.
Высокие показатели надежности.
Долгий срок эксплуатации.
Доступная цена для большого количества потребителей.

Что касается минусов стоит отметить следующие моменты. На каждую створку потребуется установить свой привод, что увеличить общую стоимость. Если участок располагается очень близко к дороге створки можно открывать только вовнутрь, чтобы предотвратить аварийные ситуации.

Для въезда на участок могут быть оборудованы откатные модели. Конструкция используется на протяжении долгих лет и может иметь свои отличительные характеристики. В отличие от вариантов, используемых в советское время, изделия, которые производятся сегодня отличаются усовершенствованной конструкцией. Откатные ворота сегодня отличают следующие моменты:
для движения полотна устанавливается специальная рейка, она может быть сверху или забетонированной в площадку.
Сегодня чаще используется консольный тип подвесных ворот, которые не ограничиваются никакими рейками и передвигаются по воздуху. Конструкция более дорогостоящая, но имеет огромное количество преимуществ перед другими вариантами.
Обшивка полотна выполняется любыми строительными материалами — профилированным или листовым металлом, коваными элементами, поликарбонатом, деревянным штакетником

Выбор зависит от личных предпочтений.
Важно подготовить место для створки в открытом виде. Она будет занимать ширину проема вдоль забора

Не должно быть никаких препятствий.
Конструкция может быть оборудована автоматическим приводом.

Ворота откатного типа отличаются огромным количеством преимуществ

Высокая надежность;
Огромный выбор моделей;
Эргономичность.

Недостатков такие ворота практически не имеют. Основным минусом модели является только высокая стоимость, особенно если конструкция дополнительно оборудуется автоматическим приводом.

Подъемные ворота считаются идеальным вариантом, когда на счету каждый метр. Такая конструкция используется зачастую в гаражах. Рулонные ворота, которые сегодня пользуются большим спросом считаются самыми эргономичными. При открытии они сворачиваются на специальный вал, при этом занимая минимальное количество места. Некоторые сходства имеют также секционные ворота. Они состоят из нескольких секций которые при открывании проходят под потолком, занимая немного места. Их установка целесообразна в промах гаражей.

Распашные ворота: специфика, достоинства и недостатки

Распашные автоматические ворота — практичное решение для ограждения и защиты дач, гаражей, придомовой территории, сельскохозяйственных и промышленных объектов. Производятся распашные системы с применением следующих материалов:

вагонка;
ковка;
профилированный или гладкий сталепрокат (самые востребованные материалы для обустройства забора и распашных изделий);
алюминиевые профили;
сварные решётки.

Распашные устройства нередко комплектуют врезной или установленной рядом дверцей, по дизайну соответствующей воротам, и снабжают автоматикой для открытия внутрь или наружу.

Преимущества распашных конструкций:

привлекательная стоимость, которая напрямую зависит от размеров ворот, материала изготовления и дизайна;
низкая теплопроводность полотен, что актуально для автоматических гаражных ворот с дистанционным или стационарным открытием;
хороший уровень взломостойкости;
простая схема изготовления, что позволяет с лёгкостью сделать установку своими руками;
возможность врезать дверцу с запирающейся системой;
большой угол открытия — до 90°;
продолжительный период эксплуатации.

Недостатки распашных конструкций:

обязательное наличие свободного пространства спереди или сзади ворот, что зависит от их способа открытия, и частая очистка прилегающей территории от мусора и снега;
средний показатель ветроустойчивости, из-за чего сильные порывы могут повредить само полотно и механизмы крепления.

Ремонт автоматических ворот

Воротные системы, предлагаемые компанией «Спецремстрой», отличаются высокой степенью надежности. Однако иногда и в таких конструкциях случаются поломки из-за слишком интенсивного использования, силового воздействия или погодных катаклизмов. В таких случаях мы готовы провести квалифицированные ремонтные работы любой сложности по приемлемой для вас цене. Также мы обеспечиваем сервисное гарантийное обслуживание при обнаружении заводских изъянов в изделиях. И, наконец, мы можем починить даже те ворота, которые были приобретены в других организациях.

Большинство жильцов загородных домов обустраивают на своих участках гаражи или навесы для стоянки автомобилей. Возможность нахождения автомобиля рядом с домом является одним из преимуществ жизни в частном доме. Каждодневное открывание и закрывание вручную ворот утомляет, поэтому для достижения большего комфорта большинство владельцев стремится предусмотреть ворота с дистанционным управлением, которые лишь от одного нажатия на пульт открываются, не заставляя водителя выходить из автомобиля.

Принцип действия ворот с дистанционным управлением

Автоматические ворота с дистанционным управлением
