Секреты выбора и установки автоматики для откатных ворот

Подключение электродвигателя

Трехфазный двигатель на номинальное напряжение 380/220 В должен иметь соединение обмоток «в звезду» при подключении к трехфазной сети питания. Поменять направление вращения можно, поменяв местами подключение любых двух фаз из трех.

Если вы пытаетесь подключить трехфазный двигатель к однофазной сети, отдайте предпочтение емкостному способу. При этом используйте пусковой конденсатор заведомо завышенной емкости (в 2–3 раза) и добавьте пару компенсирующих конденсаторов для двух оставшихся обмоток в рабочую сборку, либо предусмотрите отключение пускового конденсатора с помощью реле времени. Емкость рабочего конденсатора подбирается из расчета 70–80 мкФ на 1 кВт мощности, а номинал составляет 450 В.

Однофазный конденсаторный двигатель имеет в сборке четыре провода, то есть по два конца пусковой и рабочей обмотки. Стандартная маркировка выводов клеммной колодки такова:

1. Клеммы U1 и U2 (или B1 и B2) — основная обмотка.
2. Клеммы W2 и V2 (или С1 и С2) — пусковая обмотка.
3. Клеммы V2 и V1 — пусковой конденсатор.

Подключение пусковой обмотки остается постоянным, в то время как полярность питания рабочей обмотки можно изменить для смены направления вращения.

Примечание: полярность определяется положением перемычек на клеммной планке двигателя, замыкание которых будет выполняться дистанционно через контактор.

Вот еще несколько заметных брендов электроприводов:

• Doorhan – отечественная автоматика, выполненная безупречно и нацелена на долгий срок службы. Хорошо справляется с большими нагрузками и имеет отличные отзывы.
• Hormann обеспечивает быстрое открывание и закрывание створки при любых климатических условиях. Все детали соответствуют международным стандартам качества.
• An-motors – не дорогой, но надежный электропривод, доступный многим. Двигатель и электроника изготавливается по новейшим технологиям в Белоруссии.

Зная основных производителей, задача, как выбрать автоматику для ворот, становится легко разрешимой. Если еще остались сомнения, вы всегда можете обратиться в нашу компанию. Наши менеджеры проконсультируют вас по телефону по любым вопросам, связанным с покупкой автоматики.

Автоматика для откатных ворот

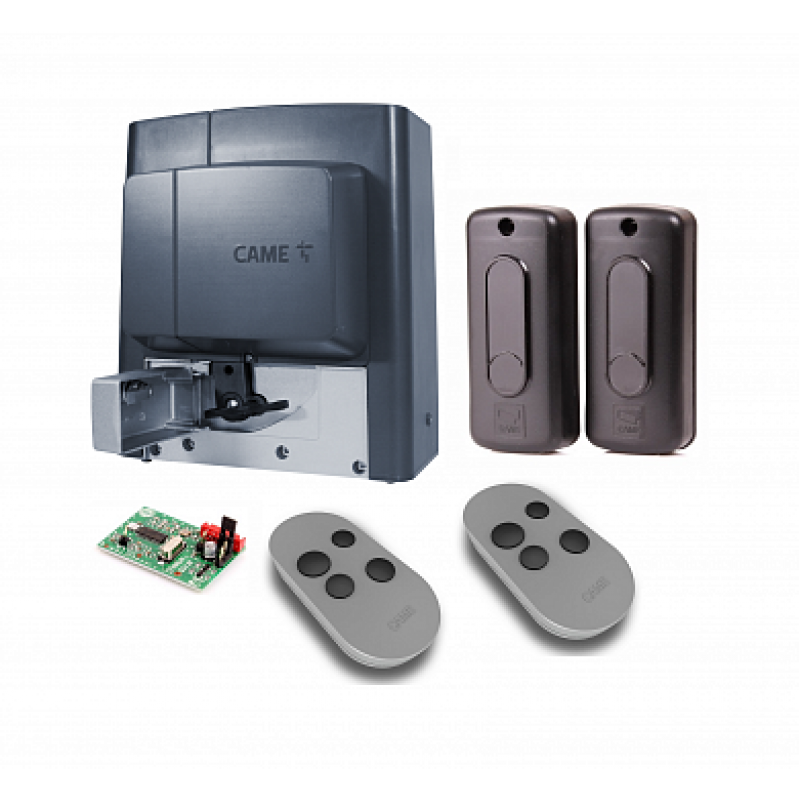

Комплект автоматизации откатных ворот включает в себя:

• двигатель привода;
• система фотоэлементов;
• сигнальная лампа;
• антенна приема сигнала;
• блок управления.

Двигатель привода выполняет основную роль в открытии ворот, так как по команде с блока управления выполняет открытие либо закрытие ворот. Двигатель, как правило, используется маломощный на напряжение питания 220 вольт. Для усиления передачи крутящего момента применяется чаще всего червячный редуктор. Схема подключения двигателя гарантирует его работу в реверсивном режиме.

Система фотоэлементов сдвижных либо раздвижных ворот обеспечивает блокировку их работы, если в зоне действия лучей находится препятствие. Такая несложная конструкция является лучшим гарантом от преждевременного срабатывания механизма ворот. Монтаж и настройка данной системы должна выполняться профессионалами.

Антенна приема сигнала устанавливается на столб ворот, для обеспечения качественной связи на длинные дистанции. Радиус действия данной антенны может измеряться сотнями метров и позволяет своевременно передать сигнал на открытие или закрытие ворот.

Блок управления принимает и преобразует полученный радиосигнал и при соответствии всем условиям начинает передавать команды на двигатель. Кроме того, блок управления контролирует систему фотоэлементов и сигнальную лампу. Монтируется подобный блок в герметичный контейнер, для избегания попадания атмосферных осадков.

Необходимый инструмент и материал

Процесс сварки основания привода к швеллеру

В комплекте автоматики, кроме самого электро привода, должна быть зубчатая рейка, которая крепится на механические откатные ворота, точнее, на нижнюю трубу каркаса, и в дальнейшем будет двигаться по центру наружной шестерни. Так что для крепления понадобится дрель и сверла.

Также электрические приводы могут быть оснащены пультом дистанционного управления, фотоэлементами и сигнальной лампой. Для обеспечения автоматизации понадобится провод к электро приводу (трехжильный сечением 1,5мм²), для фотоэлементов (четырехжильный сечением 0,5 мм² и двухжильный сечением 0,5 мм²), а также для сигнальной лампы (двухжильный сечением 0,5мм²).

Монтажное поле, которое также находится в комплекте, нужно будет приварить к швеллеру, поэтому еще понадобится и сварочный аппарат. Он понадобится не только для надежного крепления монтажного поля, но и для закрепления зубчатой рейки.

Когда весь материал и инструмент подготовлен, можно приступать к установке привода на уличные механические откатные ворота, четко следуя инструкции.

Основные критерии выбора автоматических механизмов

Выбор автоматики для умных ворот зависит от:

• вида конструкции;
• массы створок;
• климатических условий;
• интенсивности работы.

Подбирая автоматику, необходимо обратить внимание на производителя и качество фурнитуры. Интенсивная работа на открытом воздухе не гарантирует длительного ресурса дешевых изделий

Какие датчики установить на умные ворота

В простейшем варианте для управления автоматическими воротами используется две кнопки, с помощью которых отдаются команды открывания/закрывания. Конструкция оснащается концевиками, которые отключают электропривод, когда створки достигают крайних положений.

Автоматическое открытие также может производиться с помощью пульта дистанционного управления. Кроме этого, в умных воротах используется ИК датчик и фотоэлементы. Инфракрасный датчик реагирует на приближающееся транспортное средство и отдает команду к открыванию.

Фотоэлемент, как датчик для автоматических ворот, предупреждает несчастные случаи и повреждение системы. При нахождении на пути створок посторонних предметов и объектов он останавливает движение.

Возможность синхронизации с умным домом

Автоматические ворота легко синхронизируются с оборудованием «Умного дома». Этот блок управления оснащается WI-FI или GSM приемником. Для управления системой используется смартфон или другой гаджет. Связанная с интернетом система позволяет управлять воротами с любого расстояния. При этом открывается возможность создания сценариев и удаленного наблюдения за открыванием/закрыванием ворот. Установленная на въезде видеокамера позволяет дистанционно наблюдать за въезжающими транспортными средствами.

Откатные ворота своими руками

Для оформления въезда на загородный участок откатные ворота являются, пожалуй, лучшим решением. Главной их конструкционной особенностью является уход створки в сторону при открывании, параллельно плоскости проёма, что позволяет не освобождать зону въезда, поскольку отсутствует необходимость распахивания створок. Откатные ворота сравнительно легко автоматизируются, тем самым существенно повышается комфорт. А, кроме того, подобную конструкцию сегодня можно собрать и установить самостоятельно, даже не являясь специалистом-монтажником.

Вы можете возразить: «Но там же, наверное, придется пользоваться сваркой, а я даже не знаю, как это делается!». Безусловно придется и немного «поварить», и толику бетона залить, и даже вспомнить школьный курс геометрии, посвященный прямым углам. Но, с современным уровнем доступности информации, найти подробную инструкцию и необходимый арсенал комплектующих и инструментов не составляет большого труда. Зато полученный опыт, позволит не только гордиться собой, но и развить новые навыки.

В нашей сегодняшней статье мы расскажем о том, как самостоятельно собрать и установить откатные ворота, какие инструменты и комплектующие для этого понадобятся и где их искать.

Автоматизация

Если вы изначально планировали сделать автоматические откатные ворота, но не знали какие для этого понадобятся комплектующие и как это все соединить вместе — не переживайте. В целом, автоматизация процесса открывания-закрывания не сложнее, чем сборка и монтажа.

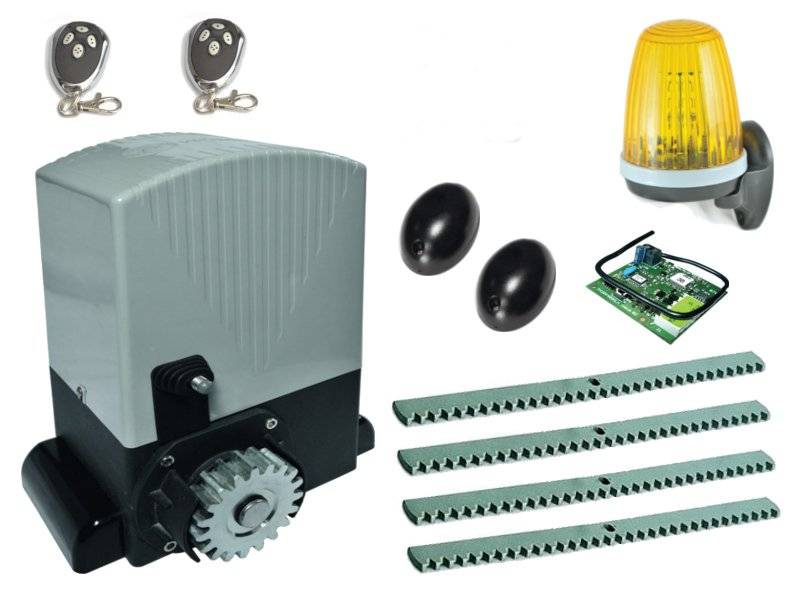

Стандартный комплект автоматики включает в себя:

— Электропривод или проще говоря двигатель, приводящий створку ворот в движение,

— Зубчатая рейка. Механизм, преобразующий вращение электропривода в поступательные движения. Рейка крепится к створке ворот.

— Пульт управления. Устройство, которое служит для подачи команды на открывание-закрывание.

— Фотоэлемент. Устройство для обеспечения безопасности, останавливающий движение ворот при обнаружении помехи.

— Сигнальная лампа. Устройство, оповещающее о движении откатных ворот.

Выбор конкретной модели автоматики зависит от ряда факторов. В числе которых: вес и длина полотна ворот, а также частота их использования. Однако, если вы непрофессионал, то вряд ли знание этих параметров поможет вам сделать осознанный выбор. В этом случае лучше сразу приобрести готовый комплект откатных ворот с рассчитанным на него набором автоматики. Это избавит вас от проблем, которые могут возникнуть при самостоятельной сборке и при дальнейшей эксплуатации.

Для подключения автоматики рекомендуется проложить под проезжей частью силовой и сигнальный кабели, используя гофрированную ПНД трубу. Впрочем, даже если в данный момент вы сомневаетесь в необходимости данной опции или ваш текущий бюджет не позволяет вам приобрести дополнительное оборудование, подводящие кабели лучше все равно заложить, чтобы иметь в будущем возможность подключить автоматику.

Таким образом, сделать откатные ворота своими руками сегодня не составляет никакого труда. Вы не только сэкономите деньги, но и сможете освоить дополнительные навыки. А кроме того, такая внушительная конструкция, сделанная самостоятельно – это ли не повод для гордости. В конце концов, хочешь, чтоб было хорошо – сделай сам.

Источник

Вот еще несколько заметных брендов электроприводов:

• Doorhan – отечественная автоматика, выполненная безупречно и нацелена на долгий срок службы. Хорошо справляется с большими нагрузками и имеет отличные отзывы.
• Hormann — немецкий бренд, гарантия 5 лет. Обеспечивает быстрое открывание и закрывание створки при любых климатических условиях. Все детали соответствуют международным стандартам качества.
• An-motors – не дорогой, но надежный электропривод, доступный многим. Двигатель и электроника изготавливается по новейшим технологиям в Белоруссии.

Зная основных производителей, задача, как выбрать автоматику для ворот, становится легко разрешимой. Если еще остались сомнения, вы всегда можете обратиться в нашу компанию. Наши менеджеры проконсультируют вас по телефону по любым вопросам, связанным с покупкой автоматики.

КРИТЕРИЙ № 6

Гарантии. Качественная и надежная автоматика должна иметь гарантию минимум на срок 2 года. В идеале если она составит 3 года и более: это говорит об уверенности производителя в надежности своего продукта. Сейчас на рынке представлена продукция многих производителей из разных стран, лидером по производству автоматики традиционно считается Италия

Зачастую под видом итальянского привода могут продавать изделие, произведенное в третьих странах, обращайте внимание, какая страна указана на заводской упаковке изделия

Требуйте также гарантийный талон с указанием сервисного центра, на случай если поставщик исчезнет, также поинтересуйтесь документами, подтверждающими качество товара.

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

• при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
• чем больше данный показатель, тем легче будет въезжать на территорию участка;
• ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

Схема монтажа автоматики с указанием количества жил кабелей и их сечений

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств. Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см

Это следует учитывать, так как для установки понадобится место под потолочной конструкцией

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

Схема откатной автоматической конструкции практически ничем не отличается.

Схема расположения элементов автоматических откатных ворот

В данном случае будет необходим лишь один электромотор.

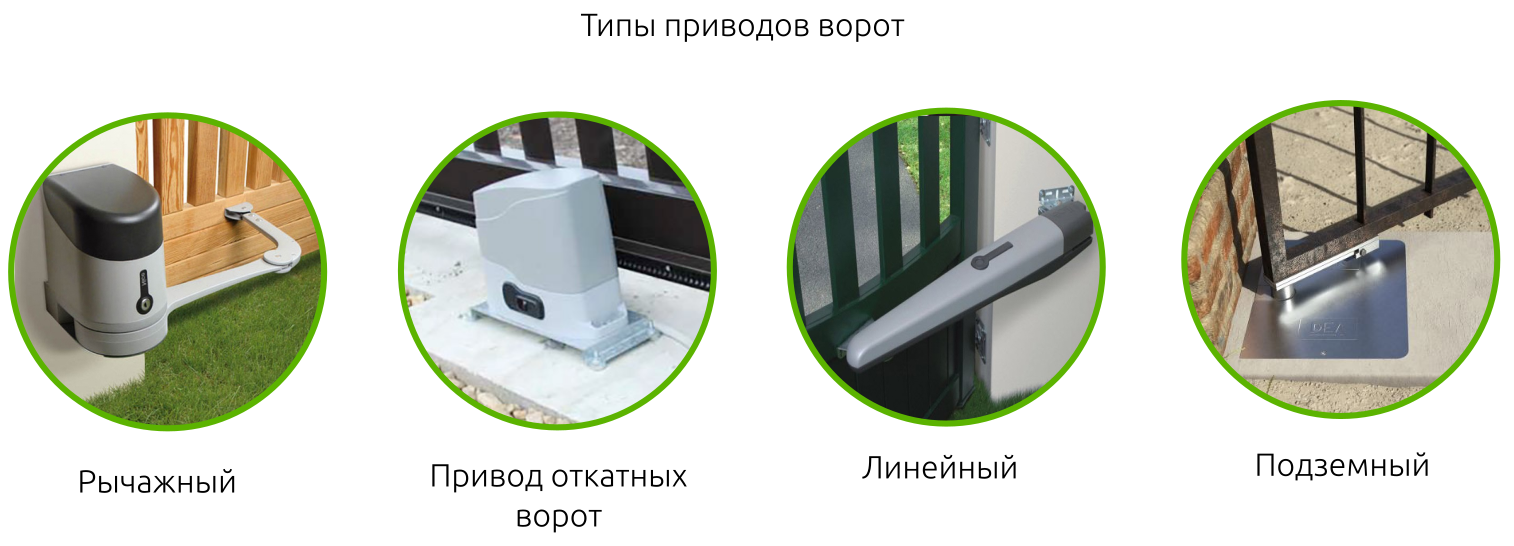

Виды электроприводов

• Линейный – подходит для работы со створками ворот весом до 1 т, автоматика монтируется на опоры, к которым присоединяются створки.
• Подземный – в устройствах этого типа автоматика устанавливается в специальный защищенный контейнер под землей.
• Рычажный – рычаги движения выходят так же из-под земли и закрепляются к плоскости створок ворот.

В последних двух типах автоматики имеются явные недостатки, а именно – ремонт и обслуживание всех механизмов обходиться сложнее и дороже в сравнении с линейным типом автоматики. Выбор автоматики для откатных ворот достаточно широк: Дорхан, Came, Doorhan, Faac, Комунелло, Nice и др.

Обзор автоматики

• Блок управления автоматикой воротного механизма – в него входят трансформатор и специальная плата.
• Фотоэлементы – пульт дистанционного управления.
• Болты, гайки, втулки и специальные ключи для разблокировки в случае аварийной ситуации.

Задание времени работы автоматики

По умолчанию время работы привода установлено на 30 секунд. Заводские настройки можно сменить на индивидуальные.

Обычно остановка двигателя происходит по сигналу магнитных выключателей. Но если один из них будет поврежден или створка упрется во что-то, то как раз функция отключения по времени спасет двигатель от перегорания.

Для задания конкретного времени работы створку полностью закрывают, после чего нажимают и удерживают в течение 3 секунд кнопку «Test».

Ворота самостоятельно пройдут полный цикл по магнитным концевым выключателям (откроются и закроются). После остановки время работы привода будет автоматически зафиксировано в памяти платы управления.

Хитрости установки привода

Место крепления и соединения зубчатой рейки на трубе каркаса полотна

Еще при строительстве въездной группы предусматривается заложение электропроводки с выведенными концами на подсоединение фурнитуры по инструкции. Но сначала нужно правильно установить механизм для откатных ворот.

На забетонированном швеллере выбирается место установки, то есть монтажное основание с приводом сразу не нужно крепить. Еще не прикрепленная зубчатая рейка укладывается по центру шестерни автоматики. Она должна быть расположена так, чтобы ее можно было прикрепить строго на нижней трубе каркаса ворот. Выбранное место на швеллере обводится мелком.

На отмеченном месте устанавливаются и привариваются две трубки сечением 40*20 мм, но это не принципиально, можно брать трубки с другим сечением, если в этом есть необходимость. Далее, все работы можно разделить на этапы:

1. Сверху на трубки устанавливается монтажное основание.
2. На хорошо закрепленное монтажное основание устанавливается и болтами из комплекта крепится привод.
3. На шестерню привода ровно по центру ставится зубчатая рейка с заранее прикрученными бабышками, которые должны находиться на уровне каркаса.
4. Рейка устанавливается на шестерню и сдвигается вправо, а слева остается расстояние 20–30 см для концевого выключателя. Итак сваркой прихватываются бабышки.
5. Ворота открываются на один метр, и устанавливается вторая рейка. Стык двух реек соединяется нижней рейкой так, чтобы получился полноценный зубчик.
6. Аналогично сваркой прихватываются оставшиеся рейки.
7. Выставляются зазоры между зубчатой рейкой и шестерней с помощью откручивания болтов на ней.
8. Проверяется вручную движение шестерни с рейкой, она должна легко двигаться.

Автоматика для откатных ворот установлена, остается только подключить электропроводку, чтобы вся система работала от пульта управления. На чертежах в инструкции все схемы подключения четко расписаны.

КРИТЕРИЙ № 2

Конструкция опорных кареток (роликов). Запомните, конструкция каретки с 5 роликами, один из которых стоит поперечно, является более предпочтительной, чем каретка с 8 роликами, которые все стоят продольно. В любом положении ворот несущая балка опирается только на 4 ролика и в случае 8-роликовой каретки, и в случае 5-роликовой каретки. Последняя значительно сокращает поперечные качения ворот во время движения, тем самым увеличивая срок безотказной эксплуатации ворот.

Рис.3. Роликовая каретка с роликом, гасящим поперечные колебания ворот.

Кстати, поломка роликовой каретки может произойти, если ролики на ней ненадежно закреплены. Проверьте, не шатаются ли детали каретки и хорошо ли они зафиксированы, при этом все ролики должны легко вращаться. Все детали качественной роликовой каретки должны быть точно подогнаны друг к другу и не иметь люфтов. Металл у таких кареток составлен не из тонких листов, а вырезан из одного монолитного куска, толщина которого составляет, как правило, не меньше 8 мм.

Рис.4. Каретка из монолитного куска металла слева и собранная из нескольких тонких листов металла справа.

Производим правильный подбор

Чтобы сделать правильный выбор, и в итоге получить качественный вновь купленный продукт, вам необходимо обратить внимание на такие показатели, как:

1. Мощность.
2. Вспомогательные функции.
3. Цена и соответствующее ей качество.
4. Внешний вид.

Видео:Основные параметры выбора, советы

Показатели мощности и работоспособности

Мощность будет иметь ключевое значение и от неё будут зависеть абсолютно все показатели работоспособности. Чем выше масса конструкции, которую необходимо двигать, чем больше размер, лучше или хуже качество фурнитуры, погодные условия и прочее.

Для ворот массой 400-600 кг оптимален привод на 800 кг. А для тяжелых ворот до 1100 кг подойдет модель CAME BK 1200, для легких 300 кг — Doorhan Sliding 300.

Также чем большую номинальную мощность будет иметь мотор, тем больше электричества ему необходимо будет потреблять для работы. Если купить автоматику, существенно большей мощности чем вам нужно, тем большее количество лишних затрат вы будете впустую затрачивать при запуске систем. Так что подбирайте её максимально точно и лишь с небольшим запасом.

Дополнительные функции

Для особых условий, когда есть риск что для работы системы потребуются вспомогательные функции, лучше сразу это предвидеть и продумать заранее. То есть, если есть риск что фурнитуру обледенеет, то покупайте мотор с функцией усиления, тогда он сможет без труда протянуть обледеневшее колесо.

Функция автоматического закрытия: удобная функция, ворота закроются по истечении установленного времени даже если вы забыли нажать кнопку.

Если вам нужна чтобы ворота очень быстро открывались, тогда необходимо покупать автоматику с функциями ускорения работы. Для более широких ворот, потребуются механизмы, которые модифицированы под работу с длинными ограждениями.

Соотношение цены и качества

Цена и качество должны всегда быть в неразрывной связке. Если вы видите откровенно плохой и разболтанный механизм и при этом его цена очень завышенная, тогда от такой покупки необходимо обязательно отказаться.

Китайские автоматика в целом могут так же достаточно надежно работать, как и итальянские. Выбор только в соотношении цена/качество.

Соотношение цены и качества должны быть всегда неразрывными и соответствовать всем разумным границам. Даже если вы не имеете проблем с денежными средствами, то всё равно не стоит бросаться на самое дорогое

Вам необходимо всегда обращать внимание в первую очередь на качество сборки, работоспособность и соответствие вашим потребностям

Внешний вид конструкции

В самую последнюю очередь необходимо подбирать внешний вид. Он должен подходить по цвету и материалу к вашему дизайну ограждения, ландшафта и самого дома. Неуместно использовать яркий окрас, когда в оформлении преимущественно преобладают тусклые тона.

Итак, чтобы автоматика для откатных ворот вам подошла максимально чётко, и вы потратили не малые деньги с наибольшей продуктивностью, опирайтесь на такие критерии, как мощность устройства, условия при которых оно должно работать и интенсивность применения системы.

Специалисты рекомендуют подбирать все вышеперечисленные критерии максимально точно, лишь мощность можно выбирать немного с запасом чтобы её было точно достаточно.

Видео:Полезные советы специалиста

Крепление зубчатой рейки

Предварительно разблокируют привод специальным ключом, а ворота полностью закрывают.

Зубчатая рейка поставляется отрезками по 1 метру. Крепят их последовательно.

Первый элемент устанавливают на шестерню привода таким образом, чтобы в сторону «хвостовика» ворот выступал отрезок длиной 30-50 см.

«Бонки» прихватываются сваркой к нижней трубе рамы. Окончательное обваривание будет производиться лишь после проверки идеального положения зубчатой рейки по всей длине. Такой подход позволяет в процессе монтажа легко устранять ошибки – достаточно срезать болгаркой такую прихватку и скорректировать положение элемента.

После крепления первого элемента ворота приоткрываются на метр.

Второй отрезок устанавливается на шестерню, а место стыка с уже закрепленной частью снизу подпирается перевернутой свободной рейкой. Это позволяет получить «идеальный зуб» без перепадов высоты в месте соединения кусков.

Отклонение от этого правила может привести к тому, что в местах стыков наружная шестерня будет получать сильные удары, опасные для нее и всего редуктора в целом.

Только после получения «правильного зуба» «бонки» нового элемента можно прихватить к каркасу сваркой.

Аналогично второму устанавливаются все последующие куски зубчатой рейки.

После монтажа последнего отрезка необходимо по всей длине обеспечить зазор примерно в 1 мм между зубчатой рейкой и шестерней привода.

За счет удлиненных отверстий под крепление «бонок» можно сдвинуть рейку немного вверх. Регулировка осуществляется вручную на ощупь и не представляет особых сложностей.

При разблокированном мотор-редукторе наружную шестерню следует взять снизу и попробовать сдвинуть. Если движения нет или оно сильно затруднено, то зубчатую рейку стоит приподнять выше.

Зазор между зубьями шестерни и рейки должен быть одинаковым на всем протяжении ворот.

Описание регулировки словами выглядит сложнее, чем этот процесс оказывается на практике. При выполнении описанных действий Вы сможете убедиться, что все довольно просто.

После выставления каждого отрезка в оптимальное положение требуется надежно зафиксировать его монтажными болтами.

После выставления зазора в 1 мм по всей длине зубчатой рейки производится тестирование легкости хода ворот (пока вручную). Если замечаний нет, то «бонки» обваривают окончательно уже сплошными швами. Места сварки зачищаются, грунтуются и окрашиваются.

Устройство автоматических ворот

Ворота любого типа можно оборудовать электроприводом и системой автоматики. Для каждого типа ворот применяется свой тип электропривода.

Как правило, производители автоматики для ворот предлагают свои изделия в виде готовых комплектов, в которые входит сам привод, блок управления, пульт управления и все необходимые датчики.

Датчики положения. Используются для контроля конечных положений ворот (открыто или закрыто). Достаточно использовать два таких датчика: один – на открытие, другой – на закрытие. Датчики положение могут быть двух типов:

1. Механические концевые выключатели. Срабатывают при механическом воздействии на рычаг датчика.
2. Магнитные датчики. Состоят из двух элементов: самого датчика и магнита. Датчик срабатывает, когда магнит приближается к нему на расстояние в несколько сантиметров.

Фотоэлементы — ИК-датчики для реализации функций безопасности. Представляют собой ИК-излучатель и ИК-приемник. Если в момент закрывания ворот на пути ИК-луча оказывается человек или животное, луч прерывается и движение ворот прекращается. Не позволяет воротам закрыться если в их створе что-то находится (автомобиль).

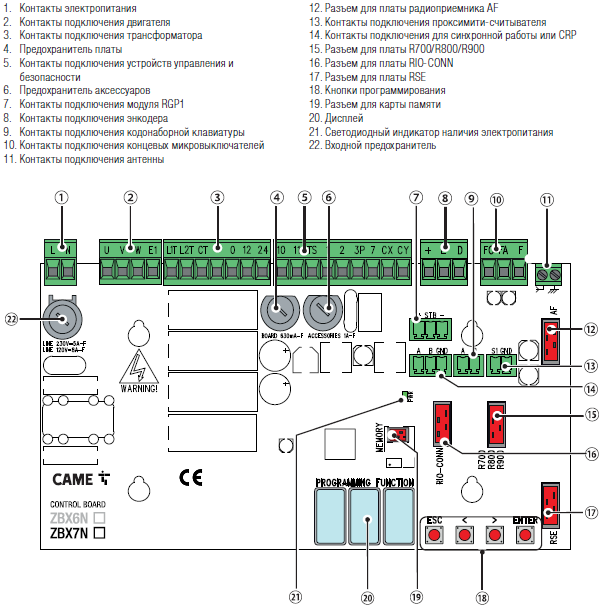

Блок управления — специальный модуль, предназначенный для управления приводами ворот. Считывает сигналы с датчиков и устройств управления. Может быть оборудован GSM-модулем для управления с телефона или радиомодулем для управления с брелока.

Плата аварийного питания. Обычно поставляется опционально и предназначена для аварийного запуска привода ворот от аккумулятора в случае пропадания питания от основного источника.

Сигнальная лампа. Включается во время движения ворот. Предупреждает находящихся поблизости людей об опасности.

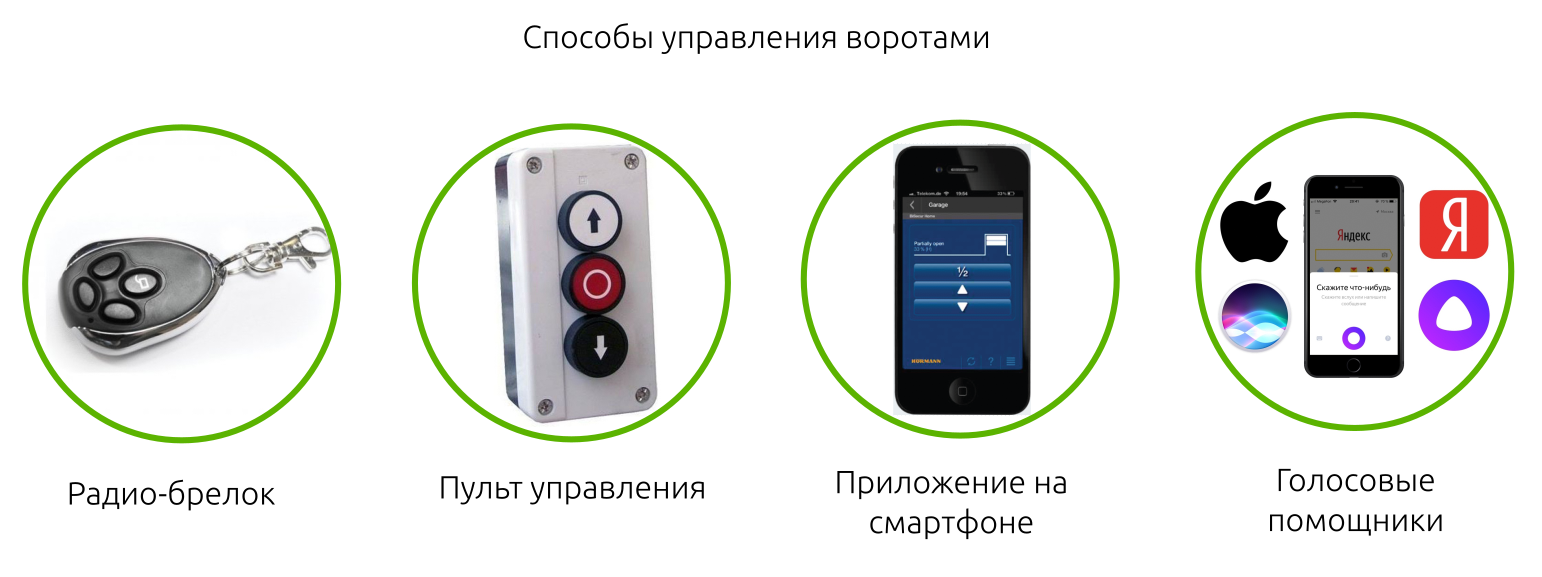

Способы управления воротами

Управление воротами с помощью приложения умного дома — самый эффективный и удобный способ. Подключив автоматику ворот к системе умного дома, вы сможете в любой момент контролировать состояние ворот и отправлять команды управления из любого места.

Принцип управления

С точки зрения электротехники привод ворот представляет собой электродвигатель, на который подается напряжение для приведения его в действие. Поэтому логика управления автоматическими воротами сводится к простым действиям: при поступлении команды на открытие блок управления замыкает реле на запуск привода, и ворота открываются. Когда ворота доходят до датчика открытия, на блок управления приходит сигнал с датчика и контактор размыкается, ворота останавливаются.

Вес створки при выборе электропривода

Какую автоматику для откатных ворот выбрать, можно определить, зная вес раздвижной створки. Если он составляет 200-500 кг, потребуется привод для облегченных ворот. Такие конструкции устанавливаются на дачах, в частных домах и коттеджах. При этом створка может быть выполнена из профильного листа, пластика, металлической сетки. Размер проема равен от 3 до 5 метров.

Если вес ворот доходит до 1 т, то потребуется автоматика для утяжеленных откатных ворот. В таких случаях ширина проема может быть до 6 метров. Створка выполнена из профильного листа, металлической сетки или из дерева, металла с художественной ковкой. Для промышленных ворот всегда используется электропривод со значительным запасом мощности.

Автоматика для тяжелых откатных ворот устанавливается в промышленных цехах, на крупных производственных предприятиях, складах. Требования к ней предъявляются повышенные. Подобный электропривод должен выдерживать вес створки до 1800 кг. Величина проема может составлять 5-8 метров.

Зная основные параметры и виды автоматики, становится гораздо легче сделать правильный выбор и в дальнейшем не испытывать трудностей с установкой и эксплуатацией.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Сколько места нужно для установки привода?

Для монтажа основных элементов электромеханического привода между проемом ворот и потолком должен быть достаточный запас свободного пространства.

Wlad363 Пользователь FORUMHOUSE

Я строю гараж. Проем ворот будет представлять собой прямоугольник из швеллера — 100 мм. Итоговые габариты проема планирую такие: ширина 3 м и высота 2,25 м. Вопрос: какой размер ворот нужно заказывать, и какие еще параметры указывать, чтобы потом без проблем установить ворота и автоматику?

Подобными вопросами озадачено большинство пользователей, планирующих приобретать автоматические ворота. Заказными параметрами ворот являются исходные размеры проема. В данном случае следует указать следующие габариты изделий: 3000х2250 мм. Следует отметить, что размер полотна несколько больше, чем размер проема. Делается это для более плотной герметизации проема и улучшения теплоизоляции помещения.

Что касается дополнительных данных, представляем вашему вниманию основные параметры, которые помогут определиться и с необходимыми размерами ворот, и с моделью автоматического привода:

• RM — высота проема ворот;
• LDB — ширина проема ворот;
• Н — высота притолоки (расстояние от верхней границы гаражного проема до потолка);
• SL и SR — расстояния от краев гаражного проема до боковых стен.

Edis Пользователь FORUMHOUSE

Если сначала планируете установить только ворота, а автоматику докупить позже, то до момента заказа конструкций нужно как минимум проверить значение перемычки. Перемычка — это расстояние от верха проема до потолка. Она должна быть достаточной не только для установки ворот на первом этапе, но и для их последующей автоматизации. И, конечно же, лучше приобретать ворота и автоматику сразу в комплексе. В таком случае можно и на более выгодную цену рассчитывать (за выезд монтажников платим 1 раз) и все нюансы по установке предусмотреть. Например, наличие розетки для включения привода в сеть, аккуратный монтаж всей проводки и т.д.

В целом, по словам специалистов, для установки автоматизированных ворот, как правило, достаточно высоты притолоки 130-210 мм и бокового расстояния 125 мм. Но эти цифры могут меняться в зависимости от производителя, серии ворот, типа монтажа и т.д. Поэтому лучше уточнить требования к этим параметрам при заказе.

Автоматика для откатных ворот

Комплект автоматизации откатных ворот включает в себя:

• двигатель привода;
• система фотоэлементов;
• сигнальная лампа;
• антенна приема сигнала;
• блок управления.

Двигатель привода выполняет основную роль в открытии ворот, так как по команде с блока управления выполняет открытие либо закрытие ворот. Двигатель, как правило, используется маломощный на напряжение питания 220 вольт. Для усиления передачи крутящего момента применяется чаще всего червячный редуктор. Схема подключения двигателя гарантирует его работу в реверсивном режиме.

Система фотоэлементов сдвижных либо раздвижных ворот обеспечивает блокировку их работы, если в зоне действия лучей находится препятствие. Такая несложная конструкция является лучшим гарантом от преждевременного срабатывания механизма ворот. Монтаж и настройка данной системы должна выполняться профессионалами.

Антенна приема сигнала устанавливается на столб ворот, для обеспечения качественной связи на длинные дистанции. Радиус действия данной антенны может измеряться сотнями метров и позволяет своевременно передать сигнал на открытие или закрытие ворот.

Блок управления принимает и преобразует полученный радиосигнал и при соответствии всем условиям начинает передавать команды на двигатель. Кроме того, блок управления контролирует систему фотоэлементов и сигнальную лампу. Монтируется подобный блок в герметичный контейнер, для избегания попадания атмосферных осадков.
