Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Инструкция по выполнению сборки подъемника своими руками

Для изготовления автомобильного подъемника своими руками необходимо подготовить соответствующие материалы. В их перечень входит:

• несколько мощных стальных уголков;
• червячный редуктор. Минимальная грузоподъемность – 0,3 т;
• металлическая плита толщиной 10 мм. Можно своими руками достать со старого станка для работы с металлом;
• болты;
• две мощных цепи, где диаметр составляющих элементов не меньше 2 см;
• крюк;
• стальной трос толщиной 5 мм;
• две шпонки с разным диаметром. Можно легко своими силами извлечь из старого мопеда.

Инструкция по сборке подъемника

Чтобы изготовить подъемник своими силами, необходимо придерживаться довольно простой инструкции:

1. В стены гаража вмуровывают стальные уголки. Капот машины должен размещаться под ними.
2. На уголки устанавливают сантиметровую плиту. Ее закрепляют с использованием восьми болтов М8.
3. Плита не будет монолитно соединена с уголками. При необходимости можно легко изменить ее размещение.
4. На поверхности плиты закрепляют червячный редуктор.
5. Шпонку надевают на приводной вал и фиксируют.
6. В плите проделывают отверстие диаметром 2 см, куда вставляют цепь, после чего соединяют ее концы.
7. На выходной вал монтируют другую звездочку, меньшего размера, соединяют их между собой.
8. В плите делают два отверстия диаметром 3 см. Через них пропускают цепь, надев ее на меньшую шпонку.
9. На конце второй цепи должен находиться крюк, который способен выдерживать вес двигателя.

Как установить подходящие размеры ямы

Готовая яма должна быть не только удобной, но и безопасной. Вот почему перед тем, как начинать работы, специалисты советуют изучить грунт под гаражом. Именно это позволит вычислить более или менее подходящую глубину.

Если грунт позволяет строить, необходимо составить проект будущего котлована. Четкие размеры по ГОСТ не установлены, ведь параметры в каждом случае свои. Даны лишь отдельные рекомендации в качестве ориентиров.

Если воды располагаются глубоко, рекомендуется вырыть яму глубиной около двух метров. Для более точных расчетов к росту пользователя необходимо прибавить до 30 см.

Ширина вычисляется соответственно с колесной базой транспорта – она должна быть более узкой, чтобы не создавать риска падения машины в яму.

Что касается длины смотровой ямы, она должна быть приблизительно на метр-полтора больше, чем длина автомобиля. Так работать будет гораздо удобнее.

При обустройстве смотровой ямы допускается делать в стенах несколько небольших углублений. Они в дальнейшем будут использованы для хранения инструментов или деталей, а также для внутреннего освещения. Но ниши не должны быть чересчур глубокими. Габариты должны контролироваться соответственно с размером ламп и количеством инструментов.

Как сделать подъёмник для авто

Подавляющее большинство самодельных подъёмников можно отнести к «ножничному типу». Это и с точки зрения эксплуатации, и с точки зрения обслуживания наиболее удобная конструкция. И, главное, изготовить его в «домашних» условиях проще всего. В собранном виде эти подъёмники довольно компактны, они не занимают много места.

Ручной подъёмник для авто

На рисунке 4 приводится кинематическая схема простого подъёмника ножничного типа. На основании, сваренном из прочного профиля (трубы, швеллера или уголка) установлены две П-образные прямоугольные рамы, которые могут «качаться» на основании. Одна рама нижним краем через шарнир прикреплена к основанию. Её верхний конец тоже через шарнир соединён с верхним концом другой рамы. Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы. При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается. Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

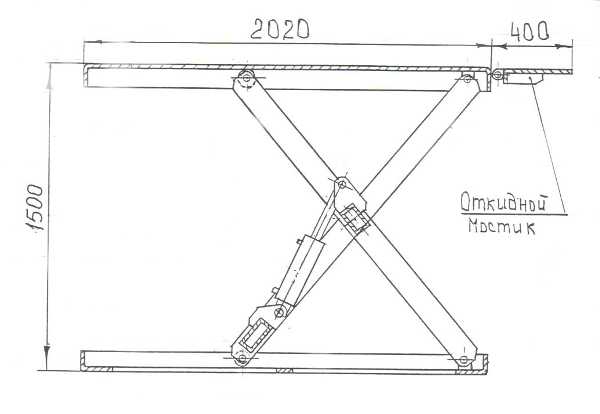

Чертёж

Принцип действия подъёмника поясняет его кинематическая схема. Размеры изделия в целом и его деталей определяются в конкретных условиях.

Кинематическая схема самодельного подъёмника ФОТО: Леонид Шальман

На иллюстрации ниже представлен подъёмник, у которого привод от рукоятки или электродрели через отдельные редуктора крутит два горизонтальных стержня с резьбой. По каждому из них движется гайка, которая приварена к нижнему концу подвижной рамы. В этой конструкции более равномерное распределение усилий.

Самодельный подъёмник с винтовым приводом ФОТО: youtube.com

Инструкция по изготовлению

Работу нужно начинать с создания чертежа изделия. Затем подбираются необходимые материалы и инструменты. Иногда и чертёж приходится корректировать в зависимости от того, какие материалы и комплектующие удалось добыть.

Изготовление этих подъёмников следует начинать с основания. Его надо сварить в виде прямоугольника из профильных труб сечением примерно 60×80 мм или более. Ширина рамы должна быть немного больше ширины того автомобиля, для которого подъёмник делается. Потом из швеллеров или профильных труб свариваются рамы. Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия. Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

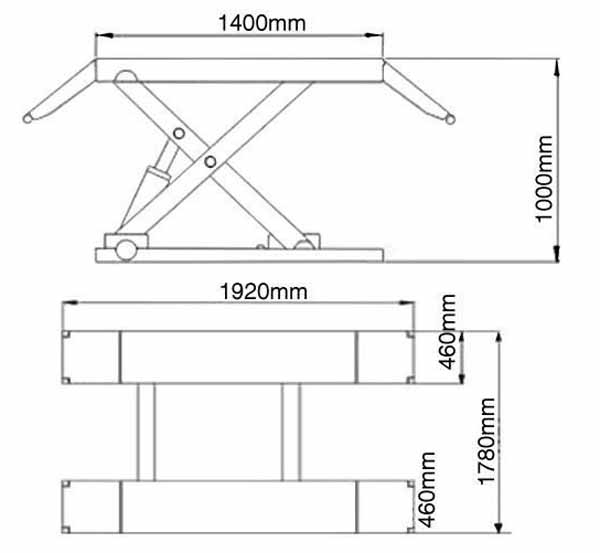

Ещё одна версия ножничного подъёмника представлена на рисунке №6. В этой конструкции основание и грузовая платформа являются нижней и верхней сторонами параллелограмма, а две качающиеся рамы – боковыми. Под поперечину, приваренную к одной раме, установлен домкрат. Он меняет её наклон, а вся конструкция меняет свою высоту. Грузовая платформа поднимается или опускается.

Стоимость сборки

Подъемник является дорогим механизмом, как купленного, так и изготовленного самостоятельно, так как все детали дорогие. Практически, наиболее оптимальным способом решения вопроса является покупка подержанного подъемника. Срок его службы позволяет послужить многим владельцам.

Существует много разных вариантов, что позволяет выбирать каждому человеку подходящую конструкцию. Подъемник можно применять в любое время при необходимости, и проводить работы по осмотру кузова, элементов трансмиссии и ходовой части. При этом финансовых средств понадобится значительно меньше.

Типы автоподъёмников

В зависимости от способа установки подъёмники бывают:

• стационарными;
• передвижными (мобильными);
• переносными.

От вида механизма для подъёма они делятся на следующие типы:

• механические;
• пневмогидравлические;
• гидравлические.

По типу привода:

• ручные;
• электрические;
• работающие от двигателя автомобиля.

Рассмотрим основные типы автомобильных подъёмников:

1. Одностоечный. Основой для него служит 1 несущая стойка. Главный положительный фактор от использования такого устройства — относительно маленькая площадь, которую оно занимает. Может быть закреплён стационарно или быть передвижным. Стационарные обладают способностью поднять груз до 2,5 тонн, а передвижные — до 0,25 тонн. Транспортное средство поднимается за счёт 2 кронштейнов, расположенных с одной стороны.

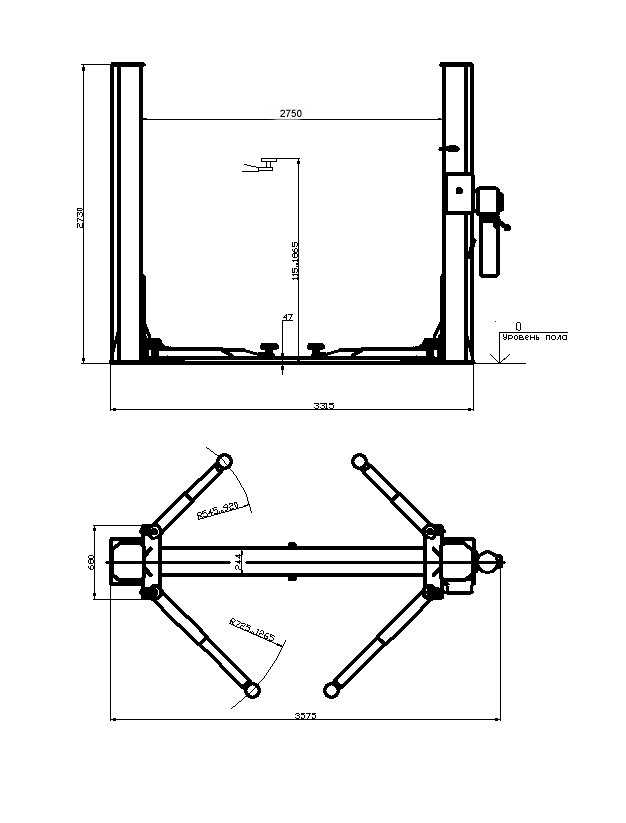

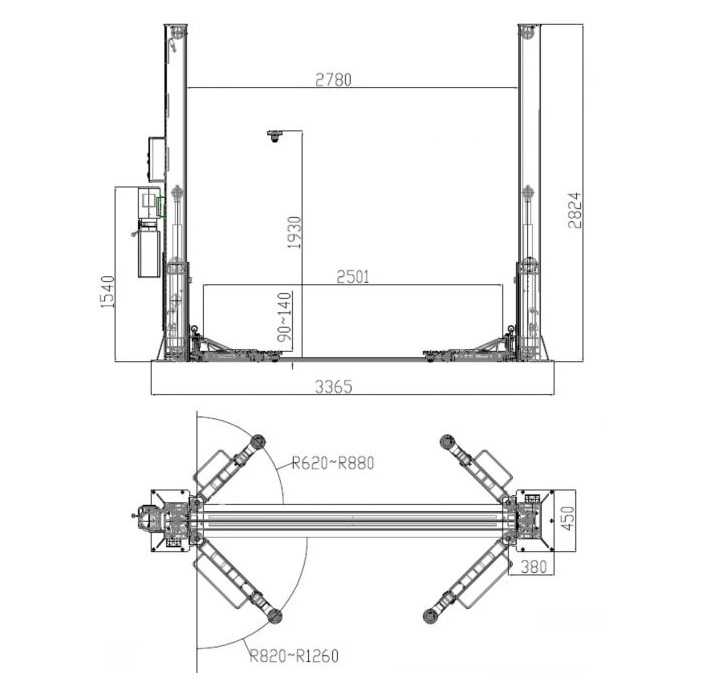

2. Двухстоечный. Бывает только стационарным и крепится к полу при помощи анкерных болтов. Служит для поднятия авто на необходимый уровень по высоте для ремонта и техобслуживания. Состоит из 2 стоек с кронштейнами, позволяющими брать для подъёма груз до 5 тонн и выше.
3. Четырёхстоечный. Содержит 4 стойки, к которым крепят платформу. Работа происходит за счёт гидравлики. Платформы могут быть разными — с дополнительными микроподьёмниками, гладкими, с передвижными пластинами для колёс сзади. Грузоподъёмность такого подъемника — до 20 тонн. Отлично подходит для тяжёлого транспорта.

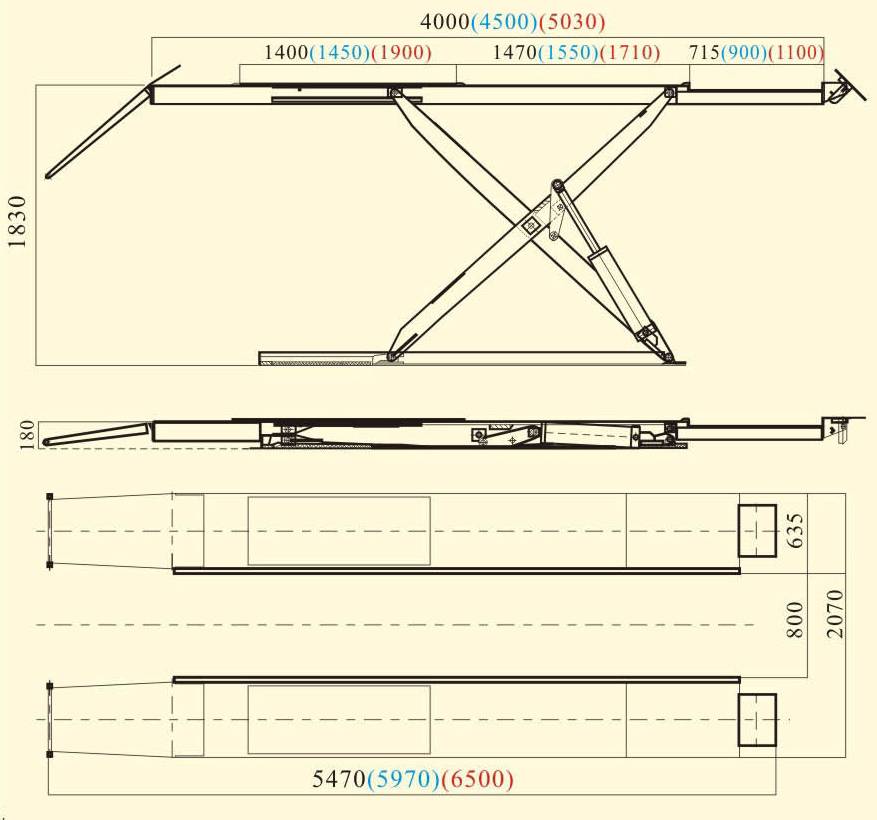

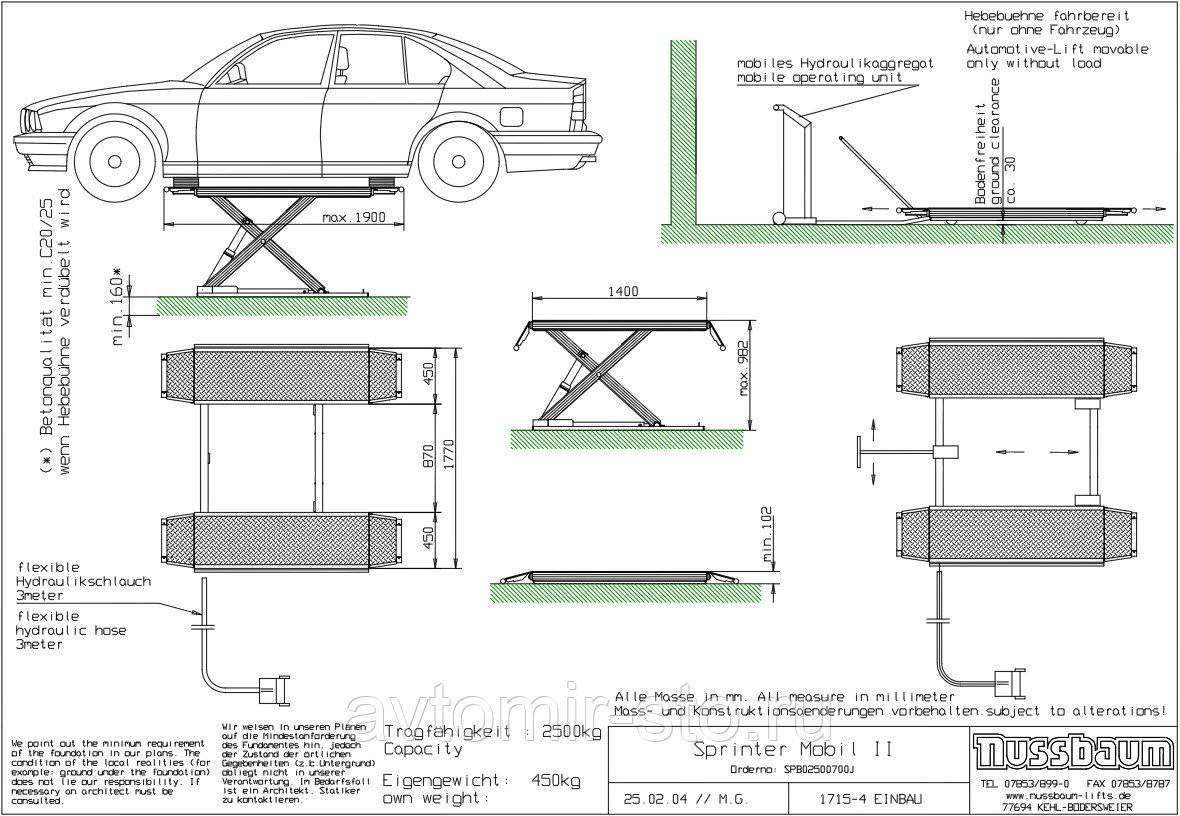

4. Ножничные, или параллелограммные. Такая техника позволяет экономить площадь в нерабочем состоянии, когда устанавливается с заглублёнными трапами. Она оснащена гидравлическими приводами, что делает работу бесшумной и более надёжной. Синхронизация сторон ножничного подъёмника происходит за счёт электродвигателя или гидравлики.
5. Плунжерный. Имеет наиболее простую конструкцию. На установленных по вертикали плунжерах гидравлических цилиндров крепят кронштейны. Такой подъёмник может быть 2 видов, в зависимости от установки гидравлических приводов, — наземного или с заглублением ниже уровня пола. Второй вариант хорошо экономит пространство. Данное подъёмное оборудование обеспечивает доступ к машине с любых сторон.

   Знаете ли вы? Наиболее приобретаемыми являются 1- и 2-стоечные автоподъёмники, так как большинство автомастерских специализируются на ремонте и обслуживании легковых автомобилей.

   Бывают 1-, 2-, 4-плунжерные подъёмники, которые соединены синхронизационными схемами для ремонта и техобслуживания крупных по размерам транспортных средств.

6. Ямные домкраты. Используются для частичного подъёма машин для проведения слесарных работ или сход-развала. Могут иметь ручной или пневматический привод. Порой работают вместе с ножничными или четырёхстоечными подъёмниками.

Автолифт своими руками чертежи | Авто Брянск

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

• простоту эксплуатации;
• компактность, благодаря которой оборудование не занимает много места в гараже;
• современную систему смазки, которая не нуждается в постоянном обслуживании;
• надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

Подъёмник для легкового автомобиля своими руками 2 простых варианта

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

• 3 стальных уголка 750×750×8 мм;
• редуктор червячный;
• стальная плита толщиной 10 мм;
• 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
• крюк;
• трос толщиной 5 мм;
• две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

• стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
• на уголки необходимо установить стальную плиту и закрепить болтами М8;
• установить на плиту редуктор;
• закрепить шпонку на приводном редукторе вала;
• в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
• закрепить шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите два отверстия, пропустить вторую цепь;
• первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

https://www.youtube.com/watch?v=7Yf_ApwwJgs

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

• удалить крепления, фиксирующие раму и двигатель автомобиля;
• подвести трос под мотор, набросить петли на крюк;
• перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
• переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

• толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
• два пальца;
• четыре втулки;
• фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Четырехстоечные — универсальные подъемники

С позиции существующих возможностей, это универсальное оборудование. Потому что позволяет проводить и общее техническое обслуживание и полноценную диагностику, приемлемо при ремонтах любого масштаба и настройке углов развала-схождения.

AE&T F4D-4 – от 195 900 рублей

Вариант 4-хстоечного электрогидравлического подъёмника для ремонта и диагностики автомобилей весом до 4 тонн.

Для ремзоны СТО – это лучшее оборудование в плане безопасности: 4 гребёнки по стойкам и замок в каждой каретке. Управляются все замки одной рукояткой. При наличии траверсы такой подъёмник удобнее, чем 2-хстоечный. Предусмотрена возможность регулировки промежутка между платформами в диапазоне 820 – 1020 мм. Используя оригинальные поворотные круги, можно регулировать углы развала-схождения. Производитель предлагает выбрать пневматическую или гидравлическую траверсу.

Минус в том, что изначально, устройство не комплектуется кругами и сдвижными пластинами, поэтому для обустройства поста регулировки углов потребуются дополнительные расходы. Траверса в комплекте идёт только по заказу посредника.

На этапе выбора AE&T F4D-4 обращайте внимание на соотношение стоимости разных комплектаций. Производитель, в сопровождающей документации оставляет за собой право изменять комплектность. А некоторые поставщики пользуются этим фактом в своих интересах – убирают траверсу из «сход-развального» комплекта, и лишь незначительно снижая стоимость получившегося «слесарного» оборудования

А некоторые поставщики пользуются этим фактом в своих интересах – убирают траверсу из «сход-развального» комплекта, и лишь незначительно снижая стоимость получившегося «слесарного» оборудования.

Видеообзор возможностей модели AE&T F4D-4:

Flying TS5.5D-4L — от 235 500 рублей

5.5-тонный четырехстоечный подъёмник с 2.5-тонной траверсой. Оборудование универсального назначения.

6-тиметровых платформ хватает для размещения базовых версий коммерческих бусов. Платформы можно сдвинуть под Ярис и раздвинуть под Сплинтер. Управляется с одного места. Круги, сдвижные площадки и траверса в комплекте. Гидравлика надёжная, а благодаря удобному доступу к гидроцилиндру, который расположен под платформой, ремонт-замена не занимает много времени.

Из недостатков: попадались стёртые шкивы и развалившаяся клавиша – на шестилетнем подъёмнике; неработающий концевик на новом.

Имейте в виду, что самый проблемный узел старого оборудования – гидравлический переходник. Валы и шкивы – самые нагруженные элементы. Хорошо, когда есть возможность снять крайние элементы платформ и крышки, которые под углом к платформе закрывают корпус переходника. Чтобы на работающем подъёмнике лично убедиться в отсутствии перекосов и заклинивания шкивов.

Видеообзор работы аналогичного подъёмника с траверсой:

Trommelberg tst440a – от 310 887 рублей

Четырехстоечный подъёмник грузоподъёмностью 4.1 т. Комплект для поста контроля углов установки колёс.

Преимущество этого несложного оборудования в надёжности. От конструкции до подвижных элементов и гидравлики, включая лакокрасочное покрытие. Для рекомендованной нагрузки, мощности втягивающего гидроцилиндра хватает с запасом. Снятие с замка безопасности нажатием клавиши – здесь работает собственный пневматический контур. Из отрицательных моментов – отсутствие траверсы притом, что заявлена высокая стоимость. Не всем понравится и медлительность – по 70 секунд понадобится на беспрерывное движение до предела в каждом направлении.

Обратите внимание до покупки – комплектующие гидравлического контура дорогие. Гидроцилиндр сегодня стоит почти 40 000 рублей. И не всегда есть у поставщиков

Во сколько он обойдется, когда сломается, сегодня никто сказать не сможет, потому что с рабочей нагрузкой они выхаживают не менее 3-5 лет, а перегрузить его сложно даже коммерческими автомобилями с подходящей длиной колёсной базы

И не всегда есть у поставщиков. Во сколько он обойдется, когда сломается, сегодня никто сказать не сможет, потому что с рабочей нагрузкой они выхаживают не менее 3-5 лет, а перегрузить его сложно даже коммерческими автомобилями с подходящей длиной колёсной базы.

Видеоописание 4-хстоечного сход-развального подъёмника, на примере аналога:

Варианты моделей автомобильных подъемников

При решении самостоятельного изготовления подъемника, необходимо подобрать детали для него. Начинать следует с поиска механизма привода и стопорного устройства. Такие детали обычно можно найти:

• На предприятиях, где есть старая техника.
• В магазинах, реализующих различные детали для техники.
• На предприятиях, производящих обновление оборудование.
• В пунктах приема металлолома.

Для изготовления автоподъемника этого вида потребуются два гидроцилиндра необходимой мощности и размеров, компрессор и гидрошланги высокого давления. Схема автоподъемника ножничного вида наиболее простая в изготовлении, но надежный тормоз сделать сложно. Поэтому при повреждении шланга или гидроцилиндра возникнет опасная ситуация.

Электродвигатели с редукторами и валы, которые необходимы для вилочных или в виде платформы подъемников, быстрее отыскать там, где производят замену старого станочного парка новым. Это будет стоить значительно дешевле, по сравнению с ценой токарных червяков. Стопор этого устройства также имеет простую конструкцию – косая планка со стопором изготовлена из стали размером 2 см в толщину.

Если решено, все-таки сделать самостоятельно подъемник для автомобиля, то перед выбором схемы лучше посмотреть на практике, как выглядит это устройство, как оно работает, безопасно ли оно. При этом вы рискуете не автомобилем, а собственной жизнью. Если при падении автомобиля под ним будет другой человек, то его жизнь также будет под угрозой.

Вариант №1

Изделие будет фиксироваться на стенах, поэтому такое устройство служит для проведения ремонтных работ в гаражных условиях.

Необходимые элементы:

• Три стальных уголка 7,5 х 7,5 см.
• Редуктор червячного типа. Его наименьшая грузоподъемность должна быть не менее 300 кг, а показатель передаточного числа не менее 60 кг.
• Плита из стали толщиной 10 мм. Если есть старый станок, служащий для работ по металлу, то такую плиту можно снять с него (плиту можно вытащить самостоятельно).
• Болты и гайки.
• Две металлические цепи, лучше, чтобы ее звенья были не менее 3 см в диаметре.
• Мощный крюк.
• Стальной трос диаметром 5 мм.
• Звездочки 2 штуки различных диаметров.

Порядок сборки

1. Зафиксировать стальные уголки на стенах гаража, чтобы капот автомобиля был ниже по высоте.
2. На уголки подъемника необходимо монтировать стальную плиту и зафиксировать ее болтами М8 – 8 штук. Так как непосредственного крепления плиты и уголков не будет, то плиту можно передвигать относительно мотора.
3. Самостоятельно установить «червячный» редуктор.
4. Закрепить звездочки большего размера на вале привода редуктора.
5. На стальной плите в необходимом месте выполнить отверстие и просунуть в него цепь, затем соединить в кольцо.
6. Установить звездочку меньшего диаметра на валу выхода редуктора.
7. В плите выполнить два отверстия для второй цепи.
8. Просунуть вторую цепь через эти отверстия, один конец цепи набросить на меньшую звездочку, а на втором конце закрепить крюк.
9. Сборка закончена.
