Технология изготовления металлической двери по чертежу

Почему может понадобиться самостоятельная сварка дверей

Ушли те времена, когда можно было оставить свой дом открытым и не волноваться, что из него пропадут все ценные вещи. Даже находясь в квартире, нельзя быть уверенным, что в незапертую дверь не вломятся грабители. Поэтому все больше людей заменяют тонкие деревянные полотна, бронированными конструкциями из металла.

На строительных рынках представлен огромный ассортимент стальных входных дверей. Все они имеют привлекательный внешний вид и позиционируются продавцами как надежные непробиваемые конструкции. Однако часто после покупки оказывается, что приобретенная вами железная «бронированная» дверь вскрывается обычной заколкой или вышибается ударом ноги. Такой недостаток характерен для китайских моделей.

Качественные импортные и отечественные изделия, бронирование которых действительно отвечает всем стандартам, имеют высокую стоимость.

Если вы хотите стать обладателем прочной металлической двери, то сделайте ее своими руками. Изготовить такую конструкцию самому не так сложно, как это может показаться, при этом вы потратите в несколько раз меньшую сумму, чем заплатили бы за подобную конструкцию в магазине.

Производство прочных дверей в домашних условиях, предполагает наличие достаточно большого списка инструментов и материалов. Большинство из них можно приобрести в строительном магазине, а некоторые придется заказывать на заводе.

Инструменты и материалы, которые понадобятся для изготовления двери:

• Двухмиллиметровое стальное полотно;
• Несколько метров профильной трубы;
• Две дверных петли;
• Дверная фурнитура (ручка, замок и глазок);
• Анкерные болты и монтажная пена;
• Дрель и болгарка;
• Сварочный аппарат;
• Утеплительный материал;
• Фанера или доски;
• Материалы для отделки готовой конструкции.

Мы предоставили вам универсальный список инструментов. В зависимости от назначения изделия и его дизайна, могут добавляться некоторые материалы, например, кованые элементы.

Делаем полотно железной двери своими руками

После того, как сборка дверной коробки завершена, можно перейти непосредственно к изготовлению дверного каркаса, а затем к привариванию на него листового металла. Для этих целей вы можете использовать металлический уголок и двухмиллиметровое стальное полотно.

Как сделать дверное полотно своими руками:

1. Металлический уголок нарезается на части нужного размера. Для этого необходимо снять замеры с внутренней части короба. Дверное полотно должно быть меньше коробки на 5 мм со всех сторон.
2. Элементы каркаса свариваются. Проверяются диагонали.
3. По центру рамы вертикально приваривается ребро жесткости. Также необходимо приварить горизонтальные профили, на одну половину понадобится 2 металлических ребра.
4. Теперь можно сделать разметку стального листа. Оно должно быть на 1 см больше дверной коробки со стороны замка, сверху и снизу, а в месте крепления к петлям стоит оставить напуск в 0,5 см. Разрезанные листы стали привариваются к раме.
5. Места сварки необходимо зачистить с помощью шлифовальной машинки.
6. Просверлите скважину и отверстия для замка и установите его на дверь. Не забудьте сделать отверстие под дверной глазок.
7. Приварите к каркасу и полотну дверные петли.
8. Внутрь дверной конструкции между ребрами жесткости укладывается утеплитель.
9. Внутреннюю сторону двери декорируем листом фанеры, которую затем можно оклеить шпоном или обоями.
10. Металлическую сторону двери нужно загрунтовать, а затем покрасить или обклеить кожзаменителем.

Получившаяся самодельная дверь обладает всеми характеристиками, свойственными покупным аналогам. Однако она обойдется вам гораздо дешевле готовой конструкции и даже может оказаться качественней многих заводских вариантов.

Изготовление дверного полотна

Изготовление металлической двери начинают с определения размеров рамы. Он должен иметь такие размеры, чтобы между ним и коробкой оставался зазор шириной 20 мм по высоте и 15 мм по ширине (распределение зазоров по периметру см ниже). Затем отрезают уголок нужной длины (подойдет уголок 40х25) и выкладывают на столе в форме прямоугольника, после чего раму сваривают.

Сразу же после этого следует сделать в профиле болгаркой вырез для установки замка. Для того, чтобы облегчить работы по обшивке двери, в раму забивают деревянные рейки необходимой длины. Далее к петлям и коробке приваривают петлевой профиль. Делается это для облегчения сварочных работ.

Необходимо очень тщательно промерить расстояние между петлями на коробке и раме двери, чтобы добиться полного совпадения. Иначе могут возникнуть проблемы при навешивании двери. Затем нужно уложить дверную раму внутрь коробки и добиться параллельности всех сторон.

Следующим шагом технология изготовления металлических дверей предусматривает подготовку дверного полотна. Стальной лист разрезается таким образом, чтобы полотно перекрывало проем на 1 см, а со стороны замка – на 1,5 см. После резки на кромке листа остается окалина, которую необходимо удалить.

Подготовленный лист укладывается таким образом чтобы верхний и нижний края коробки выступали на 10 мм. Со стороны замка коробка должна выступать на 5 мм, а со стороны навесов – на 15 мм. В нескольких местах аккуратно прихватываем лист к коробке.

Затем переворачиваем коробку таким образом, чтобы лист оказался внизу. Внутри коробки находится дверная рама.

Выставляем зазоры между рамой и коробкой:

• снизу (со стороны порога) – 10 мм;
• сверху – 10 мм;
• со стороны замка – 8 мм;
• со стороны навесов – 7 мм.

Для фиксации зазоров можно использовать подручные средства: полоски металла разной толщины диски от болгарки и т. д.

Теперь можно приварить раму к листу

Варить надо небольшими участками: шов должен быть не длиннее 40 мм расстояние между началами – 200 мм. Сварку следует начинать от середины к краям изделия обратноступенчатым шагом с разных сторон. Изделию надо периодически давать остывать.

Инструменты и материалы для работы

К оборудованию, необходимому для собственноручного устройства двери из металла, относится следующий набор инструментов:

• стол для сварки;
• шлифовальная угловая машина, оснащенная кругом по металлу;
• сварочный аппарат;
• шуруповерт;
• дрель с несколькими сверлами;
• рулетка и иные измерительные приборы;
• и отвертки.

Что касается непосредственно материалов, из которых будет состоять дверь, то их набор является следующим:

• уголки из металла для коробки или труба из стали, имеющая квадратный профиль;
• обшивочный материал в шпона, досок и проч.;
• металлический лист толщиной минимум в 1,5 мм;
• петли для двери;
• фурнитура (ручка, замки);
• крепежные элементы (саморезы, болты и проч.).

Конструирование коробки двери

Сделать самому входную металлическую дверь абсолютно реально, при этом всю работу стоит начинать с изготовления коробки для нее. Этот элемент состоит из надежно сваренных уголков, которые и составляют его основу. Следует помнить, что после монтажа вертикально и горизонтально расположенных частей обязательно нужно оставить зазоры, которые потребуются в дальнейшем.

На сварочный стол необходимо поместить уголок или профиль квадратной формы и обрезать его в соответствии с нужными параметрами. Готовые части требуется уложить прямоугольником и еще один раз проверить все параметры.

Очень важно, чтобы все углы были равны строго 90°, поэтому необходимо тщательно изучить показатели диагоналей, отмеряя расстояние из одного конца в другой. По окончании всех расчетов можно приступать к сварке коробки двери

На этом этапе допускается проделывание прорезей в ней для Для этого пользуются болгаркой.

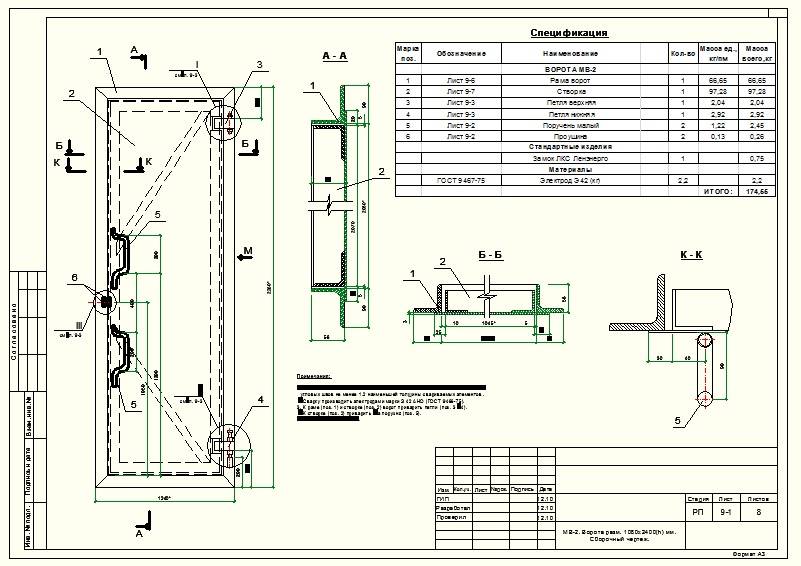

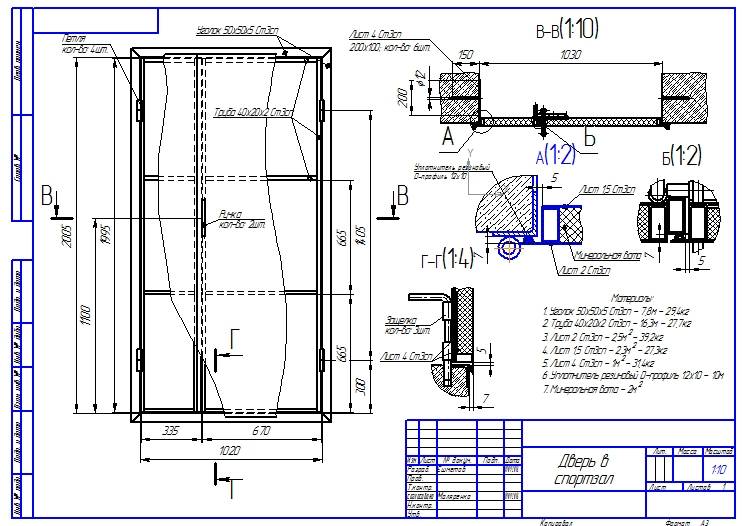

При монтаже такого элемента, как металлическая дверь, своими руками чертежи должны быть выполнены максимально правильно, чтобы конструкция полностью соответствовала заранее составленному проекту. В противном случае результат работы может оказаться совсем не таким, как предполагалось изначально.

Работы по отделке

Изготовление нестандартных металлических дверей подразумевает оригинальную отделку. Дверь можно обшить деревянными планками или полотном, а также оббить мягким материалом или оклеить пленкой с рисунком и текстурой «под дерево». Менее трудоемкий вариант – просто покрасить дверь. При этом на полотно можно наварить декоративные кованые элементы, которые преобразят внешний вид изделия.

Как видите, изготовить металлическую дверь может любой человек, который хоть немного знаком с ремонтными работами и знает, . Любуясь результатом своего труда не забудьте отметить, что ваше решение выполнить эту работу самостоятельно позволило вам сэкономить существенную сумму.

По описанному алгоритму изготавливают практически все двери из металла. Исключения встречаются только при производстве специальных изделий, к примеру, когда ведется изготовление противопожарных металлических дверей.

Этап подготовки к изготовлению металлической двери включает в себя замер входного проема и планировку ее конструкции. При расчетах, кроме размера короба, необходимо сделать учет толщины слоя утеплителя и внешней отделки, при наличии которых значительно увеличивается шумоизоляция и . После этого нужно сделать подробный чертеж, включающий в себя основные элементы железной двери: ее полотно, петли, ребра жесткости и каркас. Полученный чертеж позволит определить необходимые размеры цельного металлического листа для изготовления по ним дверного полотна своими руками, ребер жесткости конструкции и общее количество нужных материалов. Обычная дверная металлическая коробка имеет стандартные размеры 2000х800мм. При большей высоте проема предусматривается изготовление дополнительной верхней рамы или боковой, если проем имеет ширину более 800мм.

Оснащение металлической двери фурнитурой

Размышляя на тему того, как сделать металлическую дверь максимально качественной, не стоит забывать, что для создания надежной модели особое внимание стоит уделить такому важному делу, как монтаж и фиксация механизма замка. Для этой работы потребуется приобрести два разных по типу образца, которые при установке нужно расположить как можно более удобно. Очень важно, чтобы каждый из элементов замка подходил к другому, а вся система взаимодействовала слаженно и легко

Чертеж металлической двери, безусловно, этого отразить не сможет, но будет гораздо лучше, если во время открывания механизм не будет создавать лишних звуков (скрипа, скрежета и т. п.)

Очень важно, чтобы каждый из элементов замка подходил к другому, а вся система взаимодействовала слаженно и легко. Чертеж металлической двери, безусловно, этого отразить не сможет, но будет гораздо лучше, если во время открывания механизм не будет создавать лишних звуков (скрипа, скрежета и т

п.)

Для этой работы потребуется приобрести два разных по типу образца, которые при установке нужно расположить как можно более удобно

Очень важно, чтобы каждый из элементов замка подходил к другому, а вся система взаимодействовала слаженно и легко. Чертеж металлической двери, безусловно, этого отразить не сможет, но будет гораздо лучше, если во время открывания механизм не будет создавать лишних звуков (скрипа, скрежета и т

п.).

После этого в полотне двери рекомендуется вырезать специальное отверстие, предназначенное для монтажа хорошего и современного обладающего широким углом обзора и при необходимости закрывающимся. На этом работы с фурнитурой можно считать оконченными.

Установка металлической двери в проеме

Чтобы вставить уже готовую конструкцию двери в проем, потребуется сила, как минимум, двух человек, так как в одиночку выполнить эту работу будет проблематично

Кроме того, нужно обратить особое внимание на следующие моменты:

• Короб должен располагаться геометрически ровно. Выполнить все замеры можно будет с помощью строительного уровня.
• Конструкция должна быть зафиксирована надежно и плотно.
• Все образовавшиеся зазоры между стеной и дверью требуется заделать посредством монтажной пены.

Завершается установка металлической двери очередной проверкой надежности работы механизма замка. Кроме того, следует удостовериться в том, что система легко и без каких-либо помех открывается в нужную сторону и так же легко закрывается.

Хорошим дополнением к эстетичному внешнему виду станет устройство а также оформление ее откосов. Подобные процедуры позволят не только сделать конструкцию более красивой, но и повысят ее технические характеристики, улучшив термо- и звукоизоляцию.

Работая с таким современным и нужным атрибутом дома, как металлическая дверь, своими руками можно не только изготовить саму модель, но и красиво оформить ее.

Здесь, как и всегда, основу дизайна составляют исключительно предпочтения и вкусы хозяев, но не стоит забывать и о таком важном факторе, как условия эксплуатации, поскольку далеко не всегда можно украсить разные двери одним и тем же способом по причине некоторых внешних факторов: климат, тип постройки и т. п

Как вариант, можно воспользоваться шпоном или МДФ, подойдет и полимерная покраска. Все большую популярность набирает и такой вид отделки, как обшивка двери особой пленкой, защищающей от внешних механических повреждений.

Так или иначе, оформить металлическую дверь можно по-разному, но главное, чтобы этот элемент четко выполнял свои функции и был способен прослужить долго и надежно.

Входная дверь – это один из самых важных элементов квартиры. Она защищает дом от несанкционированного проникновения злоумышленников, поэтому такая конструкция должна быть максимально прочной и надежной. Особым спросом пользуются металлические входные изделия, однако их стоимость достаточно высока. Если вы хотите получить дверь, затратив минимум денежных средств, или вам нужна конструкция нестандартных размеров, то ее можно сделать своими руками.

Как сварить дверь из профильной трубы: изготавливаем дверной короб

Перед изготовлением двери необходимо правильно подготовить дверной проем. От того, насколько эта часть квартиры будет ровной, зависит то, насколько плотно будет прилегать стальная конструкция к стенам.

Дверной проем необходимо тщательно зашпаклевать, заштукатурить и подогнать размерами к дверной коробке. Убедиться в том, что дверной проем обработан правильно, можно с помощью уровня.

Когда дверной проем подготовлен, и его размеры совпадают с размерами дверной конструкции на чертеже, можно перейти к сборке рамы. Первой делают именно ее, так как по размерам этого элемента легче будет изготовить полотно.

Материалом для создания дверной коробки могут послужить толстые профильные трубы. С их помощью удаться сварить максимально прочную конструкцию.

Изготовление дверного короба:

1. Первым делом вам нужно перемерить параметры уже подготовленного дверного проема и согласно этим размерам нарезать профили. При этом учитывайте, что готовая дверная коробка должна быть меньше дверного проема примерно на 1,5 см. В этом случае установка дверной конструкции пройдет максимально гладко.
2. Далее необходимо слегка приварить элементы рамы друг к другу. Это нужно для того, чтобы в случае ошибки, вы легко могли переделать свою работу.
3. Теперь необходимо перемерить раму из железа. Измеряется расстояние от угла к углу по диагонали, а также по вертикали и горизонтали.
4. Если рама идеально ровная, то производится окончательная сварка элементов. Места сварки шлифуются специальной машинкой.
5. На последнем этапе необходимо просверлить отверстия под анкерные болты и приварить петли. Места сварки петли и профиля зачищают шлифовальной машинкой.

Устройство дверной коробки нельзя назвать сложным. Если вы обладаете минимальными навыками сварки, то с этим этапом создания двери вы справитесь без особого труда. Однако если вы впервые держите в руках сварочный аппарат, то советуем вам предварительно потренироваться на кусках металлического уголка.
