чертежи и этапы работ

Плюсы и минусы самодельных секционных ворот

Хочется отметить, что самодельные ворота приобретают не только экономные автовладельцы, но и те, кто получает от такой работы моральное удовлетворение. Многие отзывы позволяют говорить о том, что монтаж можно сделать так, как удобно, к тому же при желании можно что-то добавить от себя.

Но не стоить забывать, что это работа сложная. И в некоторых случаях лучше просто купить уже собранные на заводе части, нежели собирать их самому и беспокоится о том, что размеры полотна могут отличаться от имеющегося проема. Так вы экономите время и деньги.

Отрицательной стороной самодельных секционных ворот является то, что в этом случае никто не даст гарантий относительно надежности конструкции. А если конструкция полностью или даже одно полотно упадет на автомобиль, то вся вина будет лежать на самом автовладельце.

Для того чтобы такой неприятности не случилось, нужно самодельные ворота использовать только по назначению, точно следуя прилагаемым схемам и инструкциям. Только этот способ является действенным и поможет экономить с помощью недорогих заводских деталей. Эти детали должны идеально совмещаться с воротами. Есть, конечно же, универсальные запасные части, но тщательная проверка никогда не повредит.

Типы подъемных ворот, их достоинства и недостатки

Поднимающиеся ворота для гаража бывают двух типов:

Устройства, у которых полотно имеет несколько секций высотой около полметра. При открывании такое полотно, состоящее из панелей, «затягивается» внутрь гаража под потолок, а затем опускается обратно вертикально вниз. Материалом для изготовления элементов могут быть:

1. дерево;
2. пластмасса;
3. металл.

Ворота поднимающиеся для гаража

Пространство внутри дверного полотна заполняются утеплителем – полиуретаном, обеспечивающим эффективную теплоизоляцию конструкции.

Панели ворот, в этом случае, соединяются на петлях шарнирного типа. В таких изделиях ролики, муфты и прочие подвижные элементы изготавливаются из металла или пластика, для направляющих полозьев используется материалы, обладающие стойкостью к коррозии.

Преимущества такой конструкции:

1. простые при эксплуатации;
2. достаточная надежность.

Недостатки:

1. небольшая устойчивость к взлому;
2. нереально такое устройство изготовить самостоятельно полностью.

Для уменьшения стоимости можно:

1. оставить ручной привод, но отказ от механического устройства, ухудшает удобства при эксплуатации;
2. уменьшить размеры проема ворот – подогнать их ширину и высоту под минимальное количество панелей.

Схема устройства подъемно-поворотных ворот для гаража

Преимуществами такой конструкции являются:

1. высокая прочность изделия;
2. устройство отлично защищает гараж от проникновения посторонних;
3. бесшумность работы ворот при движении полотна – здесь нет роликов и направляющих, которые могли бы создавать шум;
4. поворотно-подъемные ворота для гаража своими руками изготовить вполне реально. Для этого можно не иметь специальных технических знаний, при этом цена их значительно ниже, расходы будут связаны лишь с приобретением материала.

К недостаткам конструкции относятся:

1. установка их возможна лишь в прямоугольные проемы;
2. высота проема в открытом состоянии уменьшается примерно на 20 сантиметров;
3. цельное полотно устройства не позволяет выполнять ремонт отдельных участков, что при повреждении требует полной замены всего элемента;
4. ворота имеют пружинный механизм, рассчитанный на определенную массу изделия, поэтому при необходимости выполнения теплоизоляции следует учитывать массу утеплителя: если она намного увеличит общий вес утепленных ворот, нужна будет установка противовесов;
5. между рамой и полотном возможно наличие щелей, устранить их можно резиновым уплотнителем, но такие ворота стоит устанавливать лишь в неотапливаемых гаражах.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

• подготовка чертежей, материалов и инструментов;
• монтаж дверной коробки и направляющих;
• сборка дверного полотна;
• изготовление движущего механизма;
• установка ворот;
• монтаж системы противовесов.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

• сварочный аппарат;
• электродрель (перфоратор, шуруповерт);
• строительный уровень;
• рулетка;
• набор гаечных ключей;
• карандаш.

Для установки подъемного механизма следует приготовить:

• швеллеры и стальные уголки;
• противовесы (специальные для лифтов или чугунные болванки);
• кронштейны, уголки, металлические направляющие;
• пружины возвратного типа;
• стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Далее монтируют направляющие шарниры. Под потолком устанавливают верхний кронштейн. Его крепят металлическими штырями в потолку. С помощью болтов на кронштейн укрепляют два шарнира.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Монтаж механизма открывания

• дверного полотна, цельного или секционного;
• левой и правой стойки, которые управляют движением ворот по нужной траектории;
• двух противовесов, по одному с каждой стороны;
• устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

• стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
• дуга – выгнутые по шаблону две детали;
• внутренняя дуга, две детали;
• стальная пластина;
• установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

1. Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
2. Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
3. Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
4. Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
5. Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
6. Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

1. В створке просверлить отверстия для кронштейнов с роликами.
2. Установить полотно между стойками.
3. Поместить ролики в пазы стоек и зафиксировать их винтами.
4. Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
5. Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

Виды подъемных приводов

Отличительная черта таких конструкций — усиленные подъемные механизмы, облегчающие открытие достаточно тяжелой створки. Сейчас используют два типа устройств — шарнирно-рычажные и систему противовесов.

Шарнирно-рычажный механизм

Это приспособление включает пружины, ролики и рычаги. Такое оборудование автовладельцы используют чаще всего. Принцип действия конструкции довольно прост. Горизонтальные направляющие устанавливают по краям проема, под потолком. Благодаря рычагам и пружинам, закрепленным по бокам в его нижней части, полотно ворот начинает движение. Его обеспечивают ролики, которые фиксируют в верхних углах створки.

Если автовладельцы выбирают эту систему, то максимальное внимание уделяют корректному положению направляющих по вертикали и горизонтали. Расстояние от потолка до проема должно составлять не менее 300 мм

Автоматический привод фиксируют на потолке. Открытие створки происходит с помощью троса, соединяющего с ней механизм. Этот трос помещают в профиль, закрепленный под потолком на кронштейнах.

Система противовесов

Этот вид устройств не слишком популярен, такой тип механизмов используют только для открытия массивных полотен. Например, воротами с противовесом оборудуют большие автобусные гаражи. В этом случае главную роль играют весовые бруски, масса которых немного больше, чем у самой створки.

В нижней части полотна фиксируют один конец троса лебедки, затем его протягивают через механический блок, закрепленный на потолке (противоположной стене). Ко второму краю троса крепят противовес. При закрытии ворот он поднимается, при открытии, наоборот, опускается. Небольшая разница в весе препятствует самовольному перемещению полотна.

Есть еще один способ — гидравлический привод, однако такая конструкция очень сложна для самостоятельного изготовления. Эти комплекты лучше приобретать в магазине. Их несомненный плюс — максимальная защищенность: такие устройства практически исключают проникновение злоумышленников в гараж.

Устанавливаем по чертежам секционные ворота своими руками

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытии\закрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит
Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель
Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.

Поврежденные детали заменяются на новые.

Этап 4. Установка секционных ворот

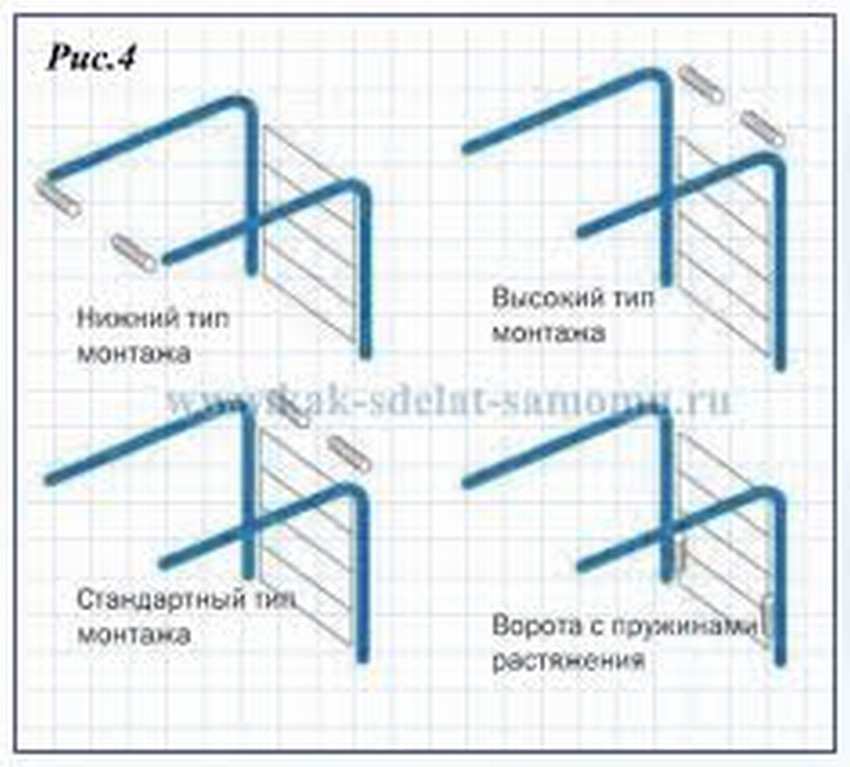

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие

Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться

Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)

Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к. предназначен для защиты имущества

предназначен для защиты имущества.

Улавливающее устройство секционных ворот HormannМонтаж дополнительных элементовРучки секционных ворот

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

ПружинаМеханическая система защиты от обрыва пружиныЭлектропривод воротУстановка автоматикиРазблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотна

Из каких материалов можно сделать

Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Достоинства и недостатки

Ворота подъемные имеют ряд важных достоинств:

• полотно является цельным, поэтому отличается высокой прочностью, надежно защищая имущество от взлома, проникновения злоумышленников;
• материал отличается стойкостью к воздействию коррозии, негативным факторам со стороны атмосферных явлений (при условии, когда во время изготовления были соблюдены все технологические особенности);
• группа не требует наличия площади для открывания створок;
• возможна облицовка с использованием разных отделочных материалов, декорирование с применением панелей, вставок;
• плоскость ворот разрешено утеплять при помощи панелей из пенополистирола;
• открытие створки может производиться ручным или автоматическим способом;
• подходит для установки в гаражах, где ставят одну или две машины.

Недостатки такой системы связаны лишь с конструктивными особенностями ворот:

возможность проведения самостоятельных монтажных работ только тогда, когда проем имеет строгую прямоугольную форму;
уменьшение высоты проема (при открытом состоянии) до 20 см;
при наличии цельного полотна, нельзя проводить ремонтные работы только на поврежденных участках. Здесь замене подлежит все полотно;
возможны трудности с установкой утеплителя, потому что ворота имеют пружинный механизм, что может выдерживать определенный вес. Иногда ситуация требует монтажа противовесов;
существует вероятность возникновения щелей между рамой и полотном

Проблема исправляется резиновым уплотнителем, хотя специалисты рекомендуют монтировать такие системы там, где нет постоянного отопления;
большой вес устройства тоже доставляет определенные неудобства: чтобы выбранная система отвечала высоким требованиям безопасности, нужно уделить внимание надежности рамы.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Технология изготовления и особенности установки

Сначала следует купить все необходимые материалы и инструменты, их список расположен на картинке ниже. В зависимости от типа ворот и индивидуальных особенностей, вам могут понадобиться и дополнительные инструменты, которых нет в списке.

Следующий шаг в изготовлении – замеры. Их необходимо производить особенно тщательно, чтобы все данные сошлись с результатом выполненной работы. Также следует учитывать то, из чего сделан гараж (из блоков, кирпича или другого материала). Можно сделать секционные ворота своими руками, но для установки потребуется минимум два человека.

После замеров можно сразу приступать к созданию полотна. Большинство специалистов не рекомендуют изготавливать его самостоятельно, так как срок его эксплуатации может быть значительно ниже, чем у фабричных образцов. Мы советуем заказать самые простые и дешевые секционки, скорее всего, стоимость не будет существенно отличаться от самостоятельно изготовленных ворот. А вот установить изделие можно самостоятельно, сэкономив приличную сумму. Многие специалисты рекомендуют во время процесса установки постоянно следить за местонахождением направляющих, так как очень часто они отклоняются от оси, а этого быть не должно.

В статье представлен подробный план по изготовлению и установке секционных ворот своими руками, даны примерные чертежи и рекомендации. Надеемся, что они окажутся полезными.

Изготовление рамы ворот

Получив размеры подъемных гаражных ворот, можно переходить к изготовлению рамы. Основное требование – жесткость конструкции и оптимальная прилегаемость конструкции к стене. При правильном изготовлении каркаса, не должно оставаться щелей, которые бы пришлось закрывать пеной. От качества основы будет зависеть прочность всей конструкции и качество ее работы.

В первую очередь, нужно подобрать уголки. Если планируется сделать полотно с помощью 25-го уголка, для рамы необходимо использовать 70-й, если для полотна выбрали 50-й, то для рамы нужен 100-й.

Затем нужно узнать размеры подъемных ворот с помощью нити. Измеряется диагональ и, если есть отклонения, аккуратно разровнять их с помощью болгарки. Поверхность для крепления должна быть идеально ровной.

Неподалеку от гаража нужно обустроить площадку для сварки. Ее площадь должна быть достаточной, чтобы разместить всю конструкцию. На участке расположить швеллеры таким образом, чтобы периметр был меньше периметра рамы сантиметров на двадцать. Плоскость можно проверить с помощью уровня.

Затем нужно отрезать уголки: два по ширине проема и столько же по длине стоек. Затем приложить и проверить, плотно ли прилегают. Затем надо их приварить. Полуавтомат рекомендуется использовать, только если уголки тонкие. Он хорошо приваривает стальную деталь, делая сварной шов глубиной 2 мм. Но если материал более прочный, подходит только сварка.

Уголки приложить друг к другу, слегка прихватить и приложить к проему. Если прилегают плотно, значит, можно продолжать работу. Незначительные изменения можно подправить молотком. Только после того, как получится добиться плотного прилегания, можно сваривать окончательно. Швы можно зачистить болгаркой или зачистным кругом.

Подобным образом делают вторую раму. Затем устанавливают их по сторонам дверного проема. Обе рамы соединяются друг с другом при помощи металлической шины, толщина которой не должна превышать 3 мм. В результате должна получиться жесткая конструкция.

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Устройство и схема работы складных ворот для гаража

Подъемные складные ворота позволяют сэкономить место

Изготавливают опорный надежный каркас и прочное полотно, чтобы закрыть проем. Створка перемещается по направляющим полозьям или без них.

Принцип устройства конструкции:

• полотно делают цельное, створки работают благодаря системе шарниров и рычагов;
• используют механический или электрически привод;
• систему рычагов ставят внизу створок, а ролики служат для движения полотна по направляющему профилю.

Большинство складных конструкций безупречно работает при большой толщине выпавшего снега.

Преимущества и недостатки

Надежное полотно поднимается на потолок гаража, поэтому машина подъезжает непосредственно к воротам. Конструкцию утепляют внутри, декорируют снаружи. Для открывания не нужно выходить из авто, ворота хорошо подходят для двойных гаражей.

К недостаткам относят уменьшение проема по высоте, что учитывают при составлении проекта. Механизм выдерживает только расчетную нагрузку, увеличение сверх нормы уменьшает срок работы.
