Дизельные обогреватели: специфика устройства и варианты самостоятельного изготовления

Модели и цены

Обогреватели на солярке – не самое дешёвое оборудование. Цена прямо пропорциональна их мощности.

Самые простые из семейства дизельных – это Солярогазы. Это мобильные устройства, их мощность и размеры немного отличаются.

Так, «Саво ПО-2,5» при расходе 200 г. в час, выдаёт 2,5 кВт мощности и может работать на полной заправке до 18 часов. Имеется панель для приготовления пищи. Средняя цена – 2700 руб.

Инфракрасные обогреватели стоят порой, как полноценный отопительный котёл (30 – 100 тыс. руб.) Пример: «MasterYard MH 21R». При расходе 2 литра в час, он выдаёт 20, 5 кВт, 15-литровый бак. Цена – 33 тыс. руб.

Тепловые пушки могут быть мощностью от 5 кВт до 40 кВт и более. Пример: «Aurora Diesel Heat» 15 кВт При расходе 1,4 л/час. 20-литровый бак. Цена 19 тыс. руб.

Энергопотребление вентилятора пушки – не более 100 Вт. Если требуется сделать автономное отопление, можно компенсировать этот расход небольшой солнечной батареей.

Отопление капельницами

Изготовление дизельной печки своими руками

Большая часть дизельных печей в гаражах у автолюбителей, все же не покупные, а самодельные. Ниже приведен пример чертежа двух печей капельного типа, работающих на солярке, первый вариант выполнен из газового баллона и предназначен для нагрева жидкости в замкнутом контуре, а второй, выполненный из отрезка трубы – для воздушного отопления помещения.

Описание элементов конструкции

Что понадобится для изготовления?

Основными материалами будут выступать стальные листы, уголки, трубы для воздуховода, крепежные детали (болты), баллон или кусок трубы – все зависит от фантазии и возможностей конструктора. Из инструментов будут необходимы:

• Сварочный аппарат.
• Болгарка.
• Гаечные ключи.
• Измерительный и разметочный инструмент.

Основные этапы изготовления

1. Первым делом необходимо изготовить четыре ножки из уголков, их длина составляет 25 – 30 см.
2. При помощи сварки присоединить их к нижнему отсеку будущей конструкции.
3. Проделать два отверстия под трубы в нижней и верхней части печки, диаметр нижнего должен быть меньше, чем у верхнего выхода.
4. Осуществить сварку нижнего трубопровода, а также небольшого куска верхней трубы под воздуховод. Он должен быть съемным и давать возможность удобной прочистки котла печи.
5. Произвести монтаж нижней и верхней частей печки, а также трубы для горелки. Пламя будет гореть в нижнем отсеке, по трубке подаваться топливо, а верхняя часть будет выполнять функции радиатора.
6. В топливной трубке нужно проделать 10 – 12 отверстий на расстоянии в 5 см между ними, первое и последнее отверстия должны располагаться не ближе, чем в 10 см от корпуса дизельной печи.
7. В топливном отсеке проделать круглое окошко диаметром 15 см, с помощью  болтов присоединить к нему заглушку. С ее помощью, в процессе горения углеводородов, можно регулировать подачу кислорода и тягу.
8. Установить дымоход на верхнюю часть печи, вывести его за пределы помещения.

Пример конструкции

Еще один вариант реализации

На видео вы можете увидеть различные реализации печек на дизельном топливе:

Печка из листов металла

Вкратце, она выглядит как две большие консервы или диска, соединенные трубой с большим количеством отверстий и трубой для отводов продуктов горения в верхней части. Прибор являет собой две емкости, соединенные трубой большого диаметра (фитильная чаша) с рядами отверстий для поступления воздуха и дымоотвода.

Керосин или солярка из топливной камеры попадает в фитильную емкость самотеком. Там горючее греется – получается газообразная смесь. Она направляется в камеру сгорания и там горит. В верхней ее части помещают спираль, она выступает нагревательным элементом и раскаляется до 800°С, отходы горения удаляются через дымоход.

Прибор, изготовленный своими руками, может иметь компактные размеры, обладает высоким уровнем безопасности. Он очень экономный: топливная смесь и горючие соединения сгорают полностью. Потребуется металл листами толщиной 5 мм или больше. Труба имеет 2 колена, вкладываемых друг в друга, и располагается далеко от дверцы. Нижняя емкость служит топкой и одновременно баком для горючего, она имеет отверстие для заливки горючего. Среднестатистический такой прибор вмещает около 2–12 л солярки.

Труба и патрубок

В верхнем сегменте конструкции создается отверстие, к нему приделывается дверца. С его помощью будет также осуществляться регулировка работы аппарата, контролироваться поступление воздуха в нужном количестве, сила горения. Труба и верхняя часть служит нагревательными элементами. Они способны накаляться до 800°C. К верхней части сваркой присоединяется патрубок, на нем крепится вытяжная труба, которая изготовляется из оцинкованной стали. Верхнюю часть можно сделать съемной — это упростит ее чистку.

Нижняя часть верхнего сегмента создается из листа металла в 6 мм. Из него вырезается круглый кусок 35,2 см. На нем, недалеко от края проделывается отверстие в 10 см. Между серединами круга и отверстия должно быть около 11 см, куда будет вставляться патрубок и вытяжка. Патрубок — отрезок трубы длиной 13 см и окружностью 10 см. Из такого же листа металла вырезается прямоугольник 7*33 см. Он будет перегородкой, его приваривают к кругу 35,2 см поближе к отверстию 10 см. В нее вставляют выхлопной патрубок.

Труба для горелки и выхлопной патрубок

Далее делают трубу для горелки. Внизу нее на расстоянии около 36 см делается 48 отверстие по 9 мм. Выйдет 6 рядов по 8 штук в каждом. Расстояние между ними – 6 см. Эту трубу вставляют в крышку топливного бака, ее делают из листа металла в 4 мм. Она должна быть зафиксирована ровно и плотно, приваривать ее не нужно. Болгаркой и напильником ее можно подогнать для плотности соединения.

В баке также делается отверстие для выхлопного патрубка длиной 16 см. Верх и низ емкости соединяются, но не свариваются. Детали просто очень плотно примыкают. Сверху надевается кольцо для уплотнения диаметром в 35,4 см. Бак для топлива приваривается к трубе с отверстиями. Также нужно сделать заслонку для отверстия под заливку дизельным топливом наподобие такого, как на дверном глазке. Внизу приваривают четыре ножки из уголка.

Розжиг

Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Как переделать буржуйку на жидкое топливо

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

Чертежи печи с каменкой, пригодной для доработки на солярку

Для гаража

Печь на солярке и отработке для гаража

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

• Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
• Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
• Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
• Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
• Отдельный дефлектор не нужен, им служит крышка лежака.

Печь-капельница

Самодельная капельная печка подходит для использования в нежилых помещениях.

Печь на солярке своими руками монтируется в короткие сроки, если действовать следующим образом:

на стену подвешивается медицинская грелка объемом 2 л, оснащенная двухметровым резиновым шлангом; к концу шланга крепится согнутая под прямым углом трубка из меди длиной около 1,2 м; резиновый шланг сгибается пополам, на сгиб устанавливается небольшая жестяная струбцина с винтом – она будет выполнять функцию регулятора подачи топлива, которое должно капать; подготавливаются «топливные брикеты» форматом около 20х10х4 см – это могут быть куски старого ватного матраса или иная ветошь, причем тряпки придется скреплять тонкой проволокой, чтобы придать требуемую форму; саму печку изготавливают из любой металлической емкости, удобно использовать половину бочки, наварив на нее плоскую крышку; в боку печки прорезается отверстие и крепится дверца (размер отверстия небольшой, важно, чтобы проходил брикет), щели между корпусом и дверцей будут работать как поддувало; отверстие под патрубок дымохода располагают подальше от дверцы, можно выполнить его в боку, чтобы сверху осталось больше пространства, которое можно использовать как варочную панель; в крышке сверлится отверстие под медную трубку, его размещают по центру или со сдвигом подальше от трубы; дымоход монтируют из жестяных труб

Обогреватель на солярке работает следующим образом: в грелку заливается топливо, в саму печку укладывается пропитанный соляркой брикет — горелка и поджигается. Подача топлива регулируется винтом на струбцине. Такой дизельный отопитель достаточно пожароопасен и при его работе не избежать сильного запаха солярки.

Дизельная печка для гаража или мастерской – удобный вариант, когда недоступны традиционные носители — газ и электричество, также, если есть возможность добывать недорогое топливо. Альтернативой служит буржуйка, но для запаса дров нужно много места.

Среди всех разработанных и используемых на сегодняшний день вариантов индивидуального отопления помещений одним из наиболее интересных является обогрев, основанный на применении специальной печи, использующей в качестве рабочего ресурса отработанное масло.

Такие печи имеют предельно простую конструкцию и являются, при этом, весьма эффективными и производительными агрегатами. Справиться с изготовлением такой печки можно собственными силами, существенно сэкономив.

При желании можно усовершенствовать свой отопительный агрегат, добавив в его конструкцию чугунную плиту с конфоркой, что позволит готовить пищу, а обустройство водяного контура даст возможность подсоединить печку к отопительной системе дома и запустить полноценный водяной обогрев.

В печах подобного рода сгорание топлива происходит два раза, поэтому нужно будет соорудить сразу две топки.

В одной камере осуществляется медленное сгорание отработки с образованием горючих паров, которые переходят во второй отсек и смешиваются там с воздухом. Во второй камере воздушно-газовая смесь сгорает с выделением большого количества тепла.

В месте сгорания масла обязательно устанавливается заслонка, позволяющая регулировать количество воздуха, подающегося в первый отсек. Для обеспечения кислородом второго отделения в трубе, за счет которой выполняется соединение двух топок, создается множество отверстий (обычно порядка 50) диаметром 9-10 мм.

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Особенности керосиновых отопительных приборов

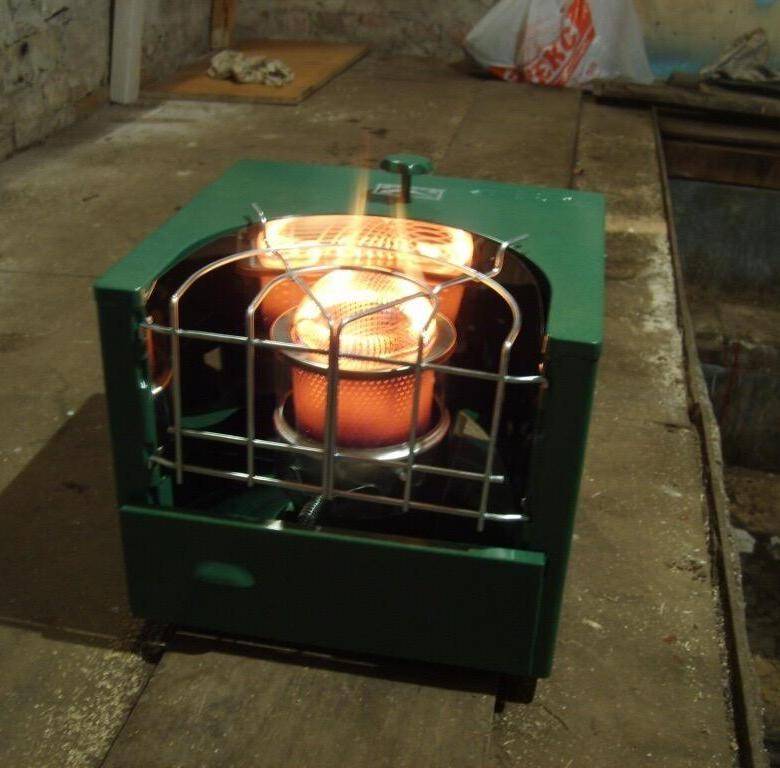

Походный вариант керосинового обогревателя.

Керосиновые обогреватели доказали свою эффективность в экстремальных условиях. Так, керосиновые обогреватели для дачи просто незаменимы, если в доме нет электричества и не проложен газопровод. Оборудование пригодится на природе, так как с его помощью можно не только обогреть палатку, но и приготовить еду.

Пробор состоит из следующих конструкционных элементов:

• емкость с топливом;
• фитиль;
• регулятор пламени;
• горелка;
• обечайка горелки;
• контроллер уровня топлива.

Оборудование очень простое в использовании. Для начала в бак заливается топливо. Горелка с фитилем фиксируется сверху. Регулятор пламени выставляется на средний уровень подачи топлива. Фитиль поджигается. Возвращаются на место предохранительная решетка и обечайка горелки. Первые 5 мин работы керосинового обогревателя происходит нагрев обечайки.

Прибор выходит на рабочий режим в тот момент, когда обечайка начинает краснеть и выделять в помещение тепло в виде инфракрасных излучений. Далее пламя поднимается над фитилем на несколько миллиметров. Это свидетельствует о том, что происходит сжигание не самого керосина из топливного бака, а его паров. Как результат – достигается максимально возможный КПД прибора – 99%.

Покупаются керосиновые обогреватели для дачи, так как оборудование полностью энергонезависимо. Отличная мобильность позволяет драть прибор в туристические походы и на рыбалку. Отсутствие продуктов горения делает керосиновый нагревательный элемент абсолютно безопасным в использовании. Однако его эксплуатация запрещена в помещениях, где есть легковоспламеняющиеся вещества. В силу простоты конструкции отопительный элемент отличается долговечностью и недорогим сервисным обслуживанием.

Особенности дизельных обогревателей для дома и дачи

Тепловая пушка на солярке.

Сегодня покупаются дизельные обогреватели для дома и дачи, промышленных и складских помещений, для обогрева гаража и временных построек, в ходе проведения строительных и ремонтных работ, когда на улице мороз. Именно потому данное устройство можно назвать универсальным.

На современном рынке нагревательной техники можно найти следующие варианты дизельных обогревателей:

• прямого действия;
• непрямого действия.

Кроме этого обогреватель на солярке для дачи и дома может иметь самую разную мощность, от чего зависит отапливаемая им площадь.

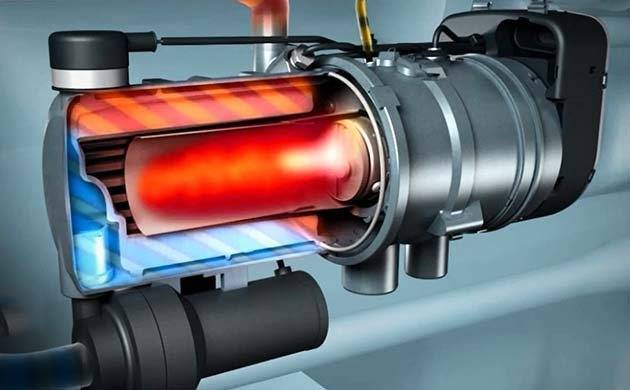

Устройство и принцип работы нагревательных элементов на дизельном топливе. Оборудование внешне представляет собой металлический корпус продолговатой формы, который поставлен на подвижную платформу (передвигается на колесиках).

Конструкционные элементы прибора:

• камера сгорания топлива;
• свечи;
• вентилятор;
• двигатель;
• насос;
• система фильтров для очистки топлива;
• фильтры для очистки воздуха;
• емкость (бак) с топливом;
• контроллер пламени;
• термостат.

Обогреватель на солярке для дачи и дома срабатывает по следующему принципу. В топливный бак загружается жидкое горючее. Насос начинает перекачивать его в камеру горения, где присутствуют свечи зажигания. Последние питаются от электросети. По команде «Пуск» свечи пропускают искру, топливо воспламеняется. Через систему труб и фильтров в камеру подается очищенный воздух, который нужен для поддержания реакции горения.

Принцип работы агрегатов прямого и непрямого действия.

Оборудование прямого действия. В данном случае продукты горения дизельного топлива не отводятся за пределы помещения, а вместе с подогретым воздухом распределяются по комнате. Это главный недостаток прибора. Именно потому его не используют для обогрева жилых зданий и сельскохозяйственных построек. Однако техника просто незаменима при проведении строительных и ремонтных работ, в производственных цехах, так как может обогреть большую площадь за сравнительно небольшой промежуток времени.

Приборы непрямого действия. Их используют для обогрева жилых помещений, так как продукты сгорания жидкого горючего выводятся за пределы комнаты. В данном случае дым, который образуется от сжигания дизельного топлива, попадает в специальный теплообменник, откуда подается в дымоход. Последний подключается к вентиляционной шахте. Как результат в комнате остается только тепловая энергия.

ИК обогреватель на солярке.

Современные дизельные обогреватели для дачи и дома оснащаются системой фильтров для очистки энергоносителя, что существенно продлевает срок службы оборудования. Кроме этого здесь имеется объемный бак, который дает возможность прибору без дозаправки и в полном, автономном режиме работать до 16 часов. К преимуществам техники непрямого действия можно отнести наличие контроллеров, которые предохраняют оборудование от перегрева. Здесь также имеется контроллер топлива, который срабатывает, как индикатор.

Обычные дизельные обогреватели для дачи и дома имеют вид тепловой пушки. Этот прибор состоит из металлического корпуса, камеры сгорания и вентилятора. В ходе работы прибора вентилятор распределяет тепло в помещении в нужном направлении. Недостаток: после выключения обогревателя температура в помещении резко падает.

Обогреватели для дачи на жидком топливе с инфракрасным излучением лишены подобного недостатка. В данном случае энергия от сгорания теплоносителя превращается не в обычное тепло, а в инфракрасное излучение, которое прогревает не воздух в комнате, а окружающие предметы. Даже после выключения обогревателя заданный температурный режим в помещении держится еще продолжительный промежуток времени.

Понять принцип работы оборудование поможет видео:

https://youtube.com/watch?v=UKaMjRtwkkc

Критерии выбора

Основными критериями выбора печи на солярке заводского изготовления являются:

• диапазон тепловой мощности;
• материал изготовления;
• конфигурация и размеры изделия.

Мощность

Для выбора печи по мощности исходят из следующего соотношения: на 10 м² обогреваемой площади — 1 кВт мощности. Соответственно для гаража в 20 квадратных метров потребуется прибор мощностью 2,0 — 2,5 кВт, для помещения большей площади, например, 40 — 50 квадратных метров — модель мощностью 5 кВт.

Материал

Корпус прибора должен быть изготовлен из стойкого к коррозии и жаропрочного материала. Лучшими по этому критерию будут печки из нержавеющей стали или чугуна.

Зима/лето

Основной деталью в заводских моделях печей на солярке является горелка или колба. Ведь именно с её помощью вырабатывается тепло. Она может изготавливаться из:

• металла;

• стекла.

Металлический тип горелки из металла менее эффективен чем стеклянный, но более прочный и может использоваться для приготовления пищи летом. Если прибор будет использоваться только как отопительный, то лучше выбрать модель со стеклянной горелкой. Но на ней лучше не готовить, так как случайное попадание воды может привести к появлению трещин на её поверхности.

Цена

Цена прибора зависит от мощности прибора, количества горелок, габаритов и производителя. Печку отечественного производства можно купить за 1800 — 5000 рублей, импортные приборы такой же мощности стоят дороже в пределах от 30000 до 50000 рублей.

Системы управления

Аппарат должен быть оснащён специальной автоматикой, которая будет отключать его при перегреве системы контроля пламени, регулировать температурный режим, выполнять дозировку поступления дизтоплива к горелке. Поэтому можно будет оставлять такую печку на долгое время без постоянного контроля со стороны владельца.

Разновидности обогревателей на жидком топливе

В зависимости от сферы применения производятся дизельные обогреватели для гаража, дачи, обогрева складов, дома, наружных работ, промышленных помещений, сельскохозяйственных сооружений.

По принципу нагрева отличают приборы прямого и косвенного действия. Устройства прямого нагрева производятся без специальных воздуховодов или фильтров. Из-за того, что продукты сгорания этих обогревателей попадают в помещение, их используют только для ремонтных работ при низкой температуре или в промышленных помещениях. В современных моделях дизельных обогревателей этого типа установлена автоматическая система контроля пламени.

Устройства непрямого сгорания очищают выходящий воздух с помощью дымохода и установленной системы фильтрации. Использовать этот тип обогревателей можно для жилых помещений. В них встроена система контроля пламени, защиты от перегрева.

Инфракрасный дизельный обогреватель

При ликвидации аварий в сетях электроснабжения, теплоснабжения или на трубопроводах в промышленной сфере часто используют дизельный инфракрасный обогреватель. Он устанавливается на стены или потолок, отлично подходит для обогрева зданий с высокими потолками. Инфракрасные обогреватели можно увидеть на зимних площадках ресторанов и кафе.

Принцип работы инфракрасного прибора похож на воздействие солнечных лучей. Дизельное топливо при сжигании вырабатывает тепловые лучи, воздействующие на окружающие предметы, но не прогревающие сам воздух. От нагретых предметов тепло передается на воздушное пространство.

От простого дизельного обогревателя инфракрасные приборы отличаются установленными отражателями тепла и излучателями лучей.

Воздушный дизельный обогреватель

Специалисты называют этот вид обогревателей тепловыми пушками. Корпус прибора изготавливают из прочного металла, чтобы обеспечить защиту от механических повреждений и перегрева.  Работает обогреватель по принципу простого вентилятора. Помещение обогревается перемещающимся потоком нагретого воздуха.

Воздух в помещении будет теплым до тех пор, пока будет работать тепловая пушка. После ее выключения температура быстро снижается.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

Это важно знать: в процессе сгорания топлива возможно образование неприятного запаха, поэтому помещение должно быть с хорошей вентиляцией. При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:. При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

• металл листовой;
• труба медная;
• патрубок;
• резиновый шланг;
• газовый баллон;
• винты;
• медицинская горелка.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

1. Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо.
2. Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля.
3. После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки.
4. После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело.
5. Затем открыть обратно, установив нужную степень нагрева.
6. Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.

Для того, чтобы печь, работающая на солярке, приносила исключительно пользу для владельца, необходимо в процессе эксплуатации придерживаться некоторых правил предосторожности

• Запрещено пользоваться прибором в плохо проветриваемом помещении.
• Нельзя устанавливать устройство в непосредственной близости от мебели и других легковоспламеняющихся предметов.
• Запрещено использовать другое топливо, которое не указано в паспортных данных.
• Запрещено держать рядом с работающей конструкцией горючие вещества.

Кроме того, следует позаботиться, чтобы печь была защищена от попадания воды.

Длина дымохода должна превышать четыре метра – это обеспечит быстрое и эффективное удаление дымных газов. Количество горизонтальных отрезков в дымоходе нужно минимизировать для улучшения показателей тяги.

Разжигать печь нужно следующим образом: в нижнюю емкость помещается кусок бумаги, поверх него заливается солярка и поджигается. Примерно через десять минут горения топливо начнет самовоспламеняться. В дальнейшем топливо регулярно подливается в бак по мере необходимости.

Для увеличения эксплуатационного срока печи следует раз в десять дней чистить конструкцию от сажи и накопившихся там продуктов горения.

Инструкция по использованию:

• Первоначально необходимо установить место в специально предназначенное для него место, после чего в него заливается солярка.
• Решетка и горелка демонтируются, что дает возможность вставить фитиль в специальный блок.
• После установки фитиля горелка и решетка возвращаются на свои места.
• Необходимо убедиться в надежной фиксации всех съемных элементов, после чего можно открыть регулировочный винт.
• Требуется подождать около 30 секунд, этого времени будет достаточно для пропитывания фитиля соляркой.
• Осуществляется розжиг горелки.
• Дождаться начала интенсивного горения, как только оно наступает, регулировочный винт закручивается до самого конца.
• Нужно немного подождать, а после оседания пламени снова открыть регулировочный винт. Теперь можно настроить степень нагрева, задав желаемые параметры.
• При необходимости завершить работу печки нужно будет снова завернуть регулировочный винт до конца.
• Перед завершением работы в обязательном порядке необходимо убедиться в отсутствии пламени и полном выгорании солярки. Расход топлива зависит в первую очередь от размеров и мощности агрегата, показатель может составлять от 140 до 400 мл в час.
