Домофон на калитку: тонкости выбора и установки калитки своими руками. Все о подключении, настройке, обзор лучших моделей, отзывов, цен

Правила монтажа

Во время проведения работ, особенно связанных с электричеством, необходимо придерживаться некоторых правил использования оборудования.

Если аппарат использует внешний трансформатор, то его подключение должно выполнятся к сети защищённой автоматом не более 10-16 А.

Рекомендуется перед трансформатором ставить УЗО (устройство защитного отключения) на 30 мА.

Блок трансформатора должен быть жёстко закреплён, а кабеля необходимо прокладывать в защитных коробах или гофре.

Оставляйте «хвосты» кабелей не менее 15-20 см перед подключаемым устройством.

Прокладку кабеля снаружи лучше проводить под землёй, избегайте «воздушного» способа.

Все кабеля, особенно витая пара с экранирующей оплёткой, должны быть надёжно заземлены.

Цена на монтаж домофона на калитку

Установка домофона	от 2500 рублей
Установка видеодомофона	от 2500 рублей
Установка накладной вызывной панели	от 1700 рублей
Установка врезной вызывной панели	от 2500 рублей
Ремонт домофона	от 2500 рублей
Подключение домофона к подъездному	от 2000 рублей
Монтаж микрофона	от 1500 рублей
Установка домофона Commax	от 2500 рублей
Установка домофона Falcon EYE	от 2500 рублей
Установка домофона HiWatch	от 2500 рублей
Установка домофона KENWEI	от 2500 рублей
Установка домофона KOCOM	от 2500 рублей
Установка домофона Optimus	от 2500 рублей
Установка домофона Polyvision	от 2500 рублей
Установка домофона Quantum	от 2500 рублей
Установка домофона RVi	от 2500 рублей
Установка домофона SLINEX	от 2500 рублей
Установка домофона Smartec	от 2500 рублей
Установка домофона Tantos	от 2500 рублей
Установка домофона TORNET	от 2500 рублей
Установка домофона формата AHD серии Promo	от 2500 рублей

Видеодомофон с электромагнитным замком.

Аудиодомофон с электромеханическим замком.

Наиболее экономичный и простой в подключении вариант для дверей с небольшой проходимостью. Состав оборудования:

· блок питания 12В, 1А

Реле управления замком, в отличии от видеодомофонов, находится в трубке, а не в вызывной панели. Кабель ШВВП удобно скоммутировать за трубкой.

Цвета проводов между монитором и вызывной панелью показаны условно и отличаются у разных моделей. Подключаем соответственно плюс монитора к плюсу вызывной панели, минус к минусу.

Видеодомофон с электромеханическим замком.

Этот вариант применяем на дверях с небольшой проходимостью (частный дом, квартира, небольшой офис). Понадобится следующее оборудование:

· блок питания 12В, 1А

Реле управления замком находится в вызывной панели, поэтому кабель ШВВП коммутируем за вызывной панелью или устанавливаем монтажную коробку и коммутируем в ней.

Цвета проводов между монитором и вызывной панелью показаны условно и отличаются у разных моделей. Подключаем соответственно маркировке проводов вызывной панели и контактов монитора, она совпадает: +12В/питание (обычно красный), общий/земля (обычно чёрный), аудио, видео.

Аудиодомофон с электромагнитным замком.

Популярный вариант реализации бюджетного домофона на дверях с большой проходимостью. Состав оборудования следующий:

Особенности кабеля

Кабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Монтаж замка на калитку своими руками

Готовим необходимые инструменты:

болгарку с насадкой по металлу;
отвертки;
электродрель;
изоленту;
пассатижи;
кабель;
хомуты для монтажа;
проволоку;
гаечные ключи.

Фото: процесс монтажа замка на металлическую дверь Порядок действий следующий:

Размечаем на створке, где будут делаться отверстия.
Электрической дрелью высверливаем их.
Шпильками на резьбе, гайками крепим замок к калитке.
Отмечаем место соответствующего размера под защелку. Вырезаем болгаркой под нее гнездо.
Если кабель не идет в комплекте, покупаем его. Причем по длине лучше взять немного с запасом.
Выполняем укладка кабеля от калитки к основному зданию. Делается это под землей, пряча в пластиковые водопроводные трубы либо в забор, где тот примыкает к дому.
В местах, где кабель проходит по воздуху, дополнительно натягиваем проволоку из металла. Кабель скрепляем с проволокой специальными скобами.
Для заведения кабеля в дом проделываем в стене сквозное отверстие. Устанавливаем основной блок.
Снаружи калитки монтируем вызывную панель и по желанию видеокамеру.

Выполняем пробное открытие/закрытие электронным, механическим ключом.

Основные нюансы установки и подключения

Promix SM203.00 НО

Замок служит для размещения на входные и межкомнатные полотна. Производится нормально открытого и закрытого исполнения с различными источниками питания. Существуют модификации со встроенным датчиком.

Без подачи питания нормально открытый замок открыт. При закрытии двери ответная планка утапливает язычок замка, и он приходит в исходное положение. При открытии двери язычок перекидывается в обратную сторону и тоже утапливается в корпус замка. Если подается напряжения питания при закрытии двери, то язычок прячется в корпус замка. При попытке открыть дверь язычок замка блокируется и не позволяет открыть дверь.

Нормально закрытый замок работает, наоборот, без напряжения питания. При закрытии двери язычок утапливается и включается его блокировка. Которая не позволяет открыть дверь. При подаче напряжения питания дверь можно открыть, потому что язычок разблокирован.

~~Promix SM203.00 НО~~

Что это

Основные тенденции обустройства умного дома – обеспечение удобства его обитателей. Для этой цели предназначены датчики движения, атематические кормушки для животных, пульты управления и другие новомодные бренды. Но это – не единственное направление, в котором нужно работать, особенно, если речь идет о безопасности людей, проживающих в частном владении, расположенном на значительной территории, в удаленности от оживленных улиц, или о домостроении, находящемся в частном секторе большого города.

Возможности домофона в частном доме

Установка домофона в частном доме – насущная потребность, с которой сталкивается домовладелец. Можно по старинке решать проблемы безопасности, приобретением массивных запорных устройств – щеколды, засова, врезных и навесных замков традиционного типа. Чтобы открыть традиционную систему безопасности, приходится носить с собой громоздкую связку ключей, прилагать физические усилия, и это не всегда может остановить злоумышленника, способного легко взломать механическое устройство или проникнуть через ограду в плохо защищенном месте.

Явные преимущества

Домофоны для частного дома многозадачны и оснащены дополнительными функциями.

Они позволяют:

обеспечить вожделенную безопасность;
предотвратить обычно несложный для профессионального вора взлом стандартного запора;
пообщаться с посетителем посредством установленной трубки или даже через встроенный микрофон и динамик (приятная функция «Свободные руки»);
своевременно обнаружить предпринятую попытку проникновения, присутствие злоумышленника на прилегающей к ограждению территории, подозрительные перемещения в округе;
наблюдать за происходящим посредством интернета, находясь при этом на значительном удалении;
справиться с замком другими, более прогрессивными ключами, нежели простой металлический;
выбрать дисплей и монитор для существующих надобностей – в виде беспроводного планшета переносной телефонной трубки, с крупным изображением для тех, у кого плохое зрение.

Из перечня перечисленных возможностей можно понять, что домофоны – это специальные полифункциональные устройства, с вариабельными функциями, питающиеся от различных источников энергии, снабженные дополнительными приспособлениями или совсем простые по конструкции.

Устройство домашнего домофона

Перед установкой домофона на калитку, нужно оценить его устройство и основные составляющие элементы. Рассмотрим конструкцию системы более подробно.

Панель вызова

Внешняя панель, которая расположена на входе в помещение, оборудована видеокамерой и вызывной клавишей. На этом блоке расположена трубка для переговоров, которая упрощает общение с хозяевами при отсутствии видеосвязи. Камера передает цветную или черно-белую картинку.

Эта часть системы бывает врезной или накладной. Первый тип стоит дорого, но он надежно защищен от взлома и неблагоприятных климатических воздействий.

Внутренний блок (монитор)

Под внутренним блоком подразумевается черно-белый или цветной дисплей. Монохромные модификации считаются устаревшими, поэтому они практически не встречаются в современных моделях. В цветных устройствах используются крупные матрицы, трубка или кнопка громкоговорителя и клавиша открытия замка.

Последовательное подключение видеодомофона к подъездному домофону

Для того чтобы подсоединиться к домофону общего пользования, нужно сменить линию передачи звука от трубки домофона на видеокабель.

В практике применяются несколько вариантов установки, в зависимости от условий. Одним из лучших способов, считается с использованием подрозетника (если он был установлен при строительстве), откуда идут кабели слабого тока.

Концы кабеля прозваниваются, зачищаются, к ним подключаются разъемы, подсоединяются к домофону, подвергаются пайке и изолируются. Кабели, ведущие от квартиры и подъезда, подсоединяются к общей плате. Один из концов поводят к панели для вызова в слаботочный щит в квартире. Другой конец выводят в стояк этажа, где осуществляется подсоединение к проводу общего многоквартирного домофона.

1 шаг. Нужно соединить все элементы системы видеодомофона c видео панелью, электромагнитного замка и контроллера:

В части, где прикручивается панель нужно сразу просверлить две дырки, вставить дюбеля и зачистить кабели;
Чтобы панель хорошо сидела и не качалась, отбойным молотком проделывается специальное углубление в которое утрамбовываются все ненужные провода;
Через кабели подсоединяется панель для вызовов и устанавливается плотно на стену.

2 шаг. После можно подключать видеодомофон к вызывной панели:

Все кабели вставляются в подрозетник. Концы не должны выпирать более чем на 10 см, чтобы все поместилось в ямку;
Видеодомофон в комнате получает питание в автоматическом режиме, затем проводится загрузка данных аппарата, тестирование панели на все функции корректной работы;
Вместе с домофоном в комплекте может находится карта памяти для хранения видеозаписей и фотографий. Она помещается в разъем, расположенный сбоку, после чего может использоваться.

После того как было выполнено подключение, домофон необходимо протестировать по всем функциональной работоспособностью.

Панель для вызова отображается у входа в подъезд и перед квартирой пользователя. В главном меню можно изменить музыку звонка, цветовую гамму панели, яркость, контрастность. Тут же отдельно можно просмотреть все снятые ранее видеоматериалы и фотографии.

Подключение отличается от варианта установленного видеодомофона: может быть координатным и цифровым.

В случае цифрового типа, он является более дорогим, при этом имеет большое количество имеющихся возможностей и способов применения, но и настроить его сложнее.

Как раз на практике чаще используется координатный домофон. Использует двухканальную связь с возможностью присоединения двух панелей вызова.

Новые функции и возможности новинок

Уже давно не новинка – наличие реального времени, календаря, функции «Свободные руки», подключенной параллельно с трубкой управления. Сейчас более актуальными считаются:

Большой экран с качественной картинкой, получаемой не только с камеры домофона, но и дополнительной, замаскированной от злоумышленника где-нибудь на крыше дома, в стороне от входа, чтобы видеть не только свою, но и прилегающую к забору территорию.
Несколько вариантов открытия дверей – беспроводной планшет с автономным питанием, базовый блок в виде телефонной трубки, перемещаемой по дому.
Глянцевое или матовое покрытие монитора, его большие размеры – возможность получать достаточное четкое и качественное изображение. Для тех, у кого в доме живут старики или люди со слабым зрением, размер монитора иногда имеет принципиальное значение.
Антивандальная наружная панель, предусматривающая наличие надежной защиты от повреждения вероятными факторами – пылью, погодными условиями, злоумышленниками и инфракрасная подсветка, позволяющая увидеть лицо стоящего у вызывной панели в ночное время.

После перечисленных преимуществ можно задуматься не как провести необходимое устройство, а какое выбрать. Но здесь у каждого владельца могут найтись свои собственные критерии.

TS EML300

TS EML300 – миниатюрный врезной электромеханический замок-защелка с силой удерживания 300 кг. Он используется для закрывания входа в дом, ворот и калиток. Их можно открывать даже дистанционно с использованием контроллера, систем отслеживания доступа или домофонов.

При открытии дверной системы язычок прячется в корпус замка. Устройство отличается предельной простотой использования в отличие от других моделей.

Изнутри замок можно открыть, нажав на кнопку, либо с помощью механического ключа. Снаружи замок открывается с помощью rf-карты в виде брелока. В Сети можно найти много положительных откликов о том, что модели данного производителя – лучшие электромеханические замки для дверей и калиток.

~~TS EML300 замок~~

Монтаж домофона своими руками: последовательность работ

Какую бы схему подключения вы не выбрали, технология установки, очерёдность работ выглядят примерно одинаково. Представить весь процесс можно такими этапами:

Прокладка кабеля.
Монтаж наружного блока домофона.
Установка внутреннего блока.
Коммутация проводов.

Прокладка кабеля, который будет соединять наружный и внутренний блоки домофона, ведётся наиболее удобным для вас маршрутом. В помещении провод проводится по штробам либо кабель-каналам.

Перед тем как установить домофон в частном доме, нужно определиться с методом прокладки вне помещения. На улице используется воздушная прокладка на основе натяжного троса или подземная.

Материалы и выбор кабеля

слаботочный кабель КСПВ 4*0,5мм2

Им будет подключаться вызывная панель и эл.механический замок. По нему же будет подаваться питание 12В.

Можно также использовать кабель для видеонаблюдения – КВК.

Но КСПВ удобнее в разделке и подключении.

Напряжение 12V генерируется самим домофоном. Никаких дополнительных блоков питания в нашем случае ставится не будет.

видеодомофон

вызывная панель к нему

эл.механический замок

блок БУЗ (Блок Управления Замком)

труба ПНД для прокладки кабеля

гибкая связь (гофра) для перехода кабеля от забора к воротам

Ошибка №1
Главная ошибка заключается в том, что про видеодомофон вспоминают в самый последний момент.

Уже выложены дорожки, дом снаружи отделан, и только после этого хозяин задумывается, а почему бы мне не сделать удобный звоночек.

Запомните, что данный “звоночек” сопровождается земляными и долбежными работами. Домофон у вас будет находиться внутри дома, а вызывная панель за калиткой, в нескольких метрах от входной двери.

Поэтому монтаж такой системы в частном доме, немного отличается от монтажа в квартире. В многоэтажке эти два устройства разделяет всего одна стена или входная дверь, а в коттедже между ними может оказаться облагороженная территория, в которую вы уже вложили десятки или сотни тысяч рублей.

Поэтому правильно будет все это продумать и заложить соответствующие кабели еще на этапе проектных работ. Не забывайте, что беспроводные аналоги подобных систем стоят в несколько раз дороже.

Основные технические параметры

Электромагнитный замок обладает рядом характеристик, которые стоит учесть в процессе выбора и покупки устройства.

Среди них:

Сила удерживания. Как правило, электромагнитные запирающие изделия имеют большую нагрузку на отрыв (измеряется в килограммах). В продаже можно встретить изделия, имеющие удерживающую силу от 100 до 1000 килограмм и больше. При выборе товара одного производителя учтите, что шаг между разными моделями составляет от 50 до 100 килограмм. Для межкомнатных дверей достаточно силы удержания, равной 150 кг, а для входных, этот параметр должен быть от 250 и более. Для металлических требования и того выше — от 1000 кг.
Остаточная намагниченность. В процессе эксплуатации бывают ситуации, когда дверь с электромагнитным замком открывается с большим трудом. Это связано с наличием остаточной намагниченностью ЭМЗ, вызванной ошибками в технологическом процессе или неправильным выбором параметров магнита. Оптимальная остаточная намагниченность должна быть не больше 1,5 — 2 кг.

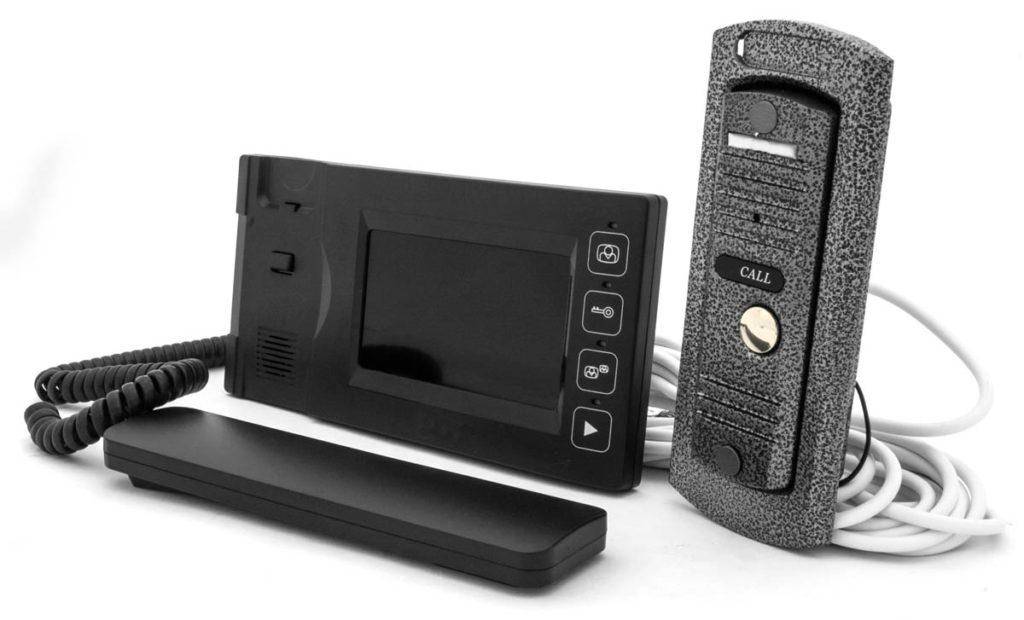

Выбираем монитор и панель вызова

К выбору монитора и панели вызова нужно подойти особенно скрупулезно, ведь от качества их работы будет зависеть целесообразность использования всей системы. Монитор с трубкой предназначен для демонстрации происходящего у вас перед калиткой, а трубка позволяет слышать и вести разговор с теми, кто у этой калитки стоит. В зависимости от стоимости и конструкции монитора на нем кроме кнопки открытия замка и управления камерой, могут быть:

кнопки записи изображения;
кнопки позволяющие программировать камеру;
включать подсветку пространства перед калиткой и прочее.

Дорогие мониторы способны осуществлять работу в связке с несколькими замками и панелями вызова, это очень удобно, если на территории большой усадьбы имеется несколько входов. Если вы приобретаете дорогой монитор, то не следует экономить и на панели вызова. Мощный динамик, подвижная камера с высоким разрешением и мощный корпус, защищающий устройство и от ударов, и от негативных воздействий окружающей среды, все это должно иметь место в хорошей вызывной панели. Также к качественным вызывным панелям можно подключать подсветку, мощный дополнительный динамик, который кроме всего прочего служит для отпугивания собак и коров, пожелавших подойти и «заминировать» пространство перед калиткой.

Подбираем инструменты и комплектующие – готовимся к монтажу системы

После того как основные компоненты системы подобраны и приобретены, можно приступать к подбору инструментов и проводить электрические коммуникации. Львиную долю этих коммуникаций составляют провода, которые и соединяют все элементы системы, обеспечивая ее работу. Проводка должна быть качественной с достаточным сечением и минимальным количеством соединительных элементов. Чтобы не ошибиться используйте разноцветную проводку, например желтый провод – для видео, синий – для звука, ну а красный – питание замка. Следует также позаботиться о безопасности электропроводки и предохранении ее от неблагоприятных воздействий окружающей среды.

Для монтажных работ нам также потребуется нехитрый инструмент. В принципе у хорошего хозяина в кладовой любой из этих инструментов легко можно обнаружить, поэтому проблем здесь не будет.

Бокорезы и плоскогубцы;
плоские и крестообразные отвертки разных размеров;
паяльник с припоем;
электродрель и сверла;
вольтметр или мультиметр.

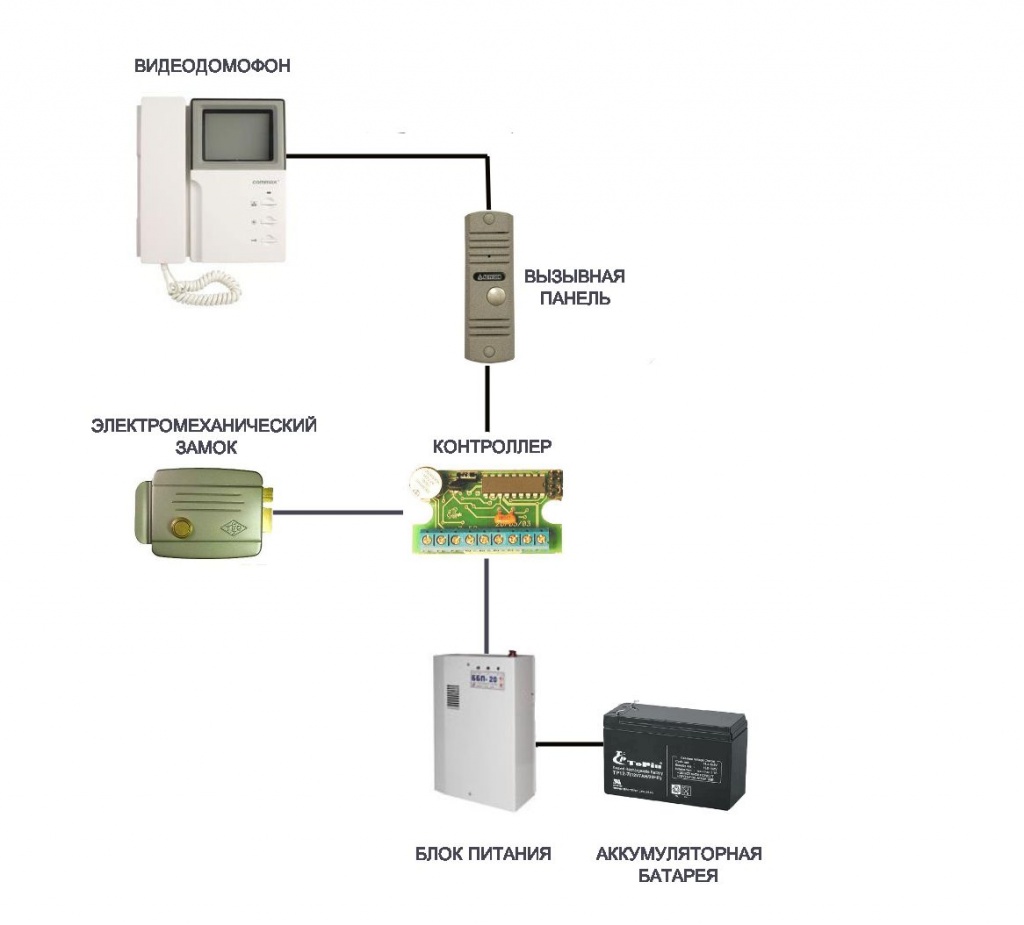

Подключаем электромеханическое запирающее устройство с видеодомофоном

После того как нам удалось собрать все необходимое, можно приступать к работе. Подключение домофона своими руками схематично выглядит следующим образом.

Монтируем вызывную панель непосредственно возле входа в калитку. Специалисты не рекомендуют устанавливать панель вызова на подвижные части калитки. Поскольку постоянное движение дверного полотна и вибрации, вызываемые открытием и закрытием двери, могут повредить устройство.
К вызывной панели необходимо подключить замок согласно указанной схеме.
Электромеханический замок нельзя запитать напрямую от бытовой электросети, поэтому подключаем его через блок питания 12 вольт.
Далее подключаем с помощью трех проводов монитор к вызывной панели. Первый провод – видео, второй – аудио, третий – питание.
Система должна запитываться так: монитор подключается напрямую к бытовой электросети. К ней же подключается и блок питания для замка и вызывной панели, вот собственно и все.

Как выбрать звонок

При покупке нужно выбрать вариант, который подойдёт для дома наилучшим образом

При этом обращают внимание на следующие особенности:

При необходимости можно приобрести антивандальную модель, обладающую повышенной прочностью.
Поскольку взаимодействие элементов происходит с помощью радиосигналов, нужно обращать внимание на дальность действия. У большинства моделей она находится в пределах от 40 до 150 метров

Дальность рекомендуется подбирать с запасом. Производитель указывает её для открытой местности. При наличии деревьев или стен предельная дальность работы сокращается.
Существуют модели, стойкие к воздействию морозов. Однако использование беспроводных устройств при морозах сильнее -30 градусов на улице не рекомендуется. Лучше их заменить на проводные звонки. При сильных морозах аккумуляторы и батарейки будут быстро разряжаться.
Влагостойкие звонки защищены от дождя, снега и тумана. Их иногда дополнительно защищают козырьком, защищающим от затекания воды.
Для зарядки могут использоваться батарейки или аккумуляторы. Во внешней части используют батарейку-таблетку или используют в качестве источника энергии нажатие на кнопку.
Звонок в большинстве случаев используется для одной двери. Однако иногда возникает необходимость применять для двух или трёх дверей. Существуют модели, на которых имеется соответствующее количество кнопок.
Существуют модели с датчиками движения. Они подают сигнал, что гость вошёл. Датчик подаст также сигнал в случае, если рядом с ним пройдут люди или злоумышленник попытается проникнуть внутрь.
Источником питания устройства являются батарейки. Их применение позволяет обойтись без подключения к электросети. Обычно используется 2-3 штуки.
Большое разнообразие моделей позволит выбрать подходящий дизайн и цвет.
Количество запрограммированных мелодий составляет от 3 до 36 в зависимости от конкретной модели.

Forinx -морозостойкий звонок Источник stroy-podskazka.ru Выбранный звонок должен обеспечивать хорошую слышимость сигнала в доме

Это особенно важно, если имеется несколько этажей

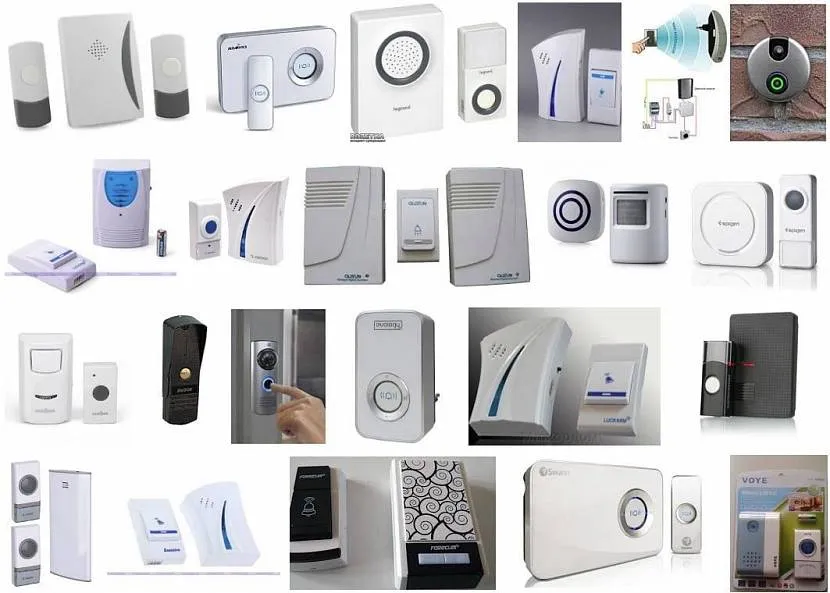

Существует большое количество видов таких звонков Источник xn—-7sbeb3bupph.xn--p1ai

Для чего необходимо устанавливать домофон в частный дом

Главная задача, которую должен выполнять домофон, — обеспечивать безопасность владельцев дома и ограждать их от посторонних визитёров

Очень важно иметь аудио- или видеодомофон, если в доме живут пожилые люди или находятся маленькие дети, которые больше всего нуждаются в максимальной степени защиты. Наличие домофона поможет оградить людей от опасности, которая может появиться по причине излишней беспечности

Установка видеодомофона в частном доме помогает обеспечить безопасность жильцов за счёт полного контроля над зоной перед воротами

Благодаря домофону вам не придётся выходить из дома и идти через весь двор к калитке для того, чтобы посмотреть кто пришёл, так как вы сможете пообщаться с визитёром по аудио- или видеосвязи и при необходимости пропустить его, нажав кнопку на своём устройстве.

Но прежде чем приобретать такое устройство, необходимо точно определиться, для каких целей оно будет использоваться и какую сумму вы готовы потратить на свою безопасность. Именно поэтому каждый человек должен знать, какие типы домофонов существует в настоящее время, какие функции они выполняют, какие виды замков существуют для данных устройств и сколько всё это оборудование стоит

Также очень важно знать, можно ли при необходимости установить домофон в частном доме своими руками

Как выбрать электромагнитный замок

Прежде чем приступить к выбору нужно определить тип, материал, назначение и расположение двери, для которой он предназначен. Для металлических, пластиковых и стеклянных дверей подойдут только накладные модели. Деревянные можно оснащать запорами врезного или полуврезного типа. Электромагнитный замок на калитку – обязательно накладной, с антикоррозионным покрытием. Уличный электромагнитный замок работает в условия частого перепада температур. Для таких условий лучше выбирать изделия из нержавеющей стали. Рассмотрим основные критерии выбора более подробно.

Сфера использования

Электромагнитный замок редко используется в квартирах. Причина тут одна – необходимость постоянной подачи на устройство электроэнергии. Запирающие устройства этого типа нашли широкое применение в офисах, производственных помещениях и магазинах – всюду, где необходимо организовать систему контроля и управления доступом (СКУД) персонала на объект. Для ограничения прохода посторонних на подконтрольную территорию достаточно установить на двери электромагнитный замок, оборудованный контроллером и считывателем, обеспечить персонал т.н. идентификаторами, в качестве которых используются:

Карты доступа – пластиковые карты, прикладываемые к считывателю для идентификации владельца;
Ключи – таблетки – небольшие устройства, по форме напоминающие таблетку из металла с пластиковой рукоятью, прижимаются к считывателю;
Брелоки – пластиковые «таблетки» с электронной начинкой, так же прижимаются к считывателю.

Руководитель учреждения или владелец магазина может быть уверен в том, что в неурочное время никто из посторонних не проникнет на объект. Каждый проход фиксируется запоминающим устройством. При необходимости можно с точностью до минуты установить: кто из персонала выходил, когда вернулся и сколько отсутствовал на рабочем месте. Объединенная с охранной сигнализацией система контроля доступа оповестит владельца и охрану о несанкционированных проникновениях на объект.

Сила удержания двери

Поскольку рассматриваемые нами запирающие устройства представляют собой электромагнит, при выборе замка обязательно рассматривается такой важнейший его параметр как усилие притягивания якоря – ответной пластины, располагаемой обычно напротив собственно замка (магнита) с минимальным зазором между ними. Усилие это должно быть достаточным, чтобы злоумышленник, какой бы физической силой он не обладал, не смог бы отжать дверь, не отключая подачи электроэнергии. Отмычка, лом и даже болгарка не помогут вору справиться с таким запором не привлекая внимания посторонних, а свидетели взлома ему не нужны.

Минимальное усилие притягивания недорогих моделей не может быть меньше 150 кг. Чаще всего производители предлагают замки с усилием сцепления 250 -290 кг. Самые надежные устройства создают усилие притягивания в 340-400 кг.

Способ монтажа

Выше уже было сказано, что электромагнитные замки бывают врезные, полуврезные и накладные. Врезной монтируется практически так же, как его механический аналог. Однако есть некоторые отличия. Если ответная планка механического устройства врезается в коробку и прикручивается к ней намертво, якорная пластина электромагнитного замка должна иметь некоторый люфт, обеспечивающий плотное прилегание ее к поверхности электромагнита. Если якорь закрепить намертво и при этом допустить наличие зазора между ним и магнитом, дверь можно будет легко отжать без отключения питания. Это правило верно для полуврезных и накладных устройств.

В комплекте всегда поставляется крепежный винт с резиновой прокладкой. Он пропускается через якорь, с обратной стороны на него надевается пластина, затем резьбовая часть винта пропускается через монтажную планку-уголок, которая крепится к коробке. Резиновая прокладка обеспечивает наличие необходимого люфта якорной планки. Производители разрабатывают специальные кронштейны для крепления своих моделей на двери любых типов и из любого материала. Как правило это уголки, к одной стороне которых крепится замок (якорь), другая полка служит для крепления кронштейна к коробке или стене помещения.

Подключение к электросети должно выполняться в строгом соответствии с инструкцией пользователя. Малейшее нарушение ее грозит неэффективной работой устройства и возможным поражением пользователя электрическим током. Опытные пользователи советуют не экономить на аккумуляторах, блоках питания и «бесперебойниках», т.е. приобретать только высококачественную аппаратуру.

Лучшие производители противопожарных дверей

Для чего нужен БУЗ?

После всех проделанных операций осталось подключить электромеханический замок.

Ошибка №6
Никогда не подключайте 12V, генерируемые домофоном, непосредственно на клеммы замка без БУЗ. Чем это чревато?

При наличии 12В только с монитора, без дополнительного блока питания, в момент открывания замка происходит сильная просадка напряжения. Соответственно теряется звук, появляются помехи на видео. И это в лучшем случае.

В худшем – замок попросту не откроется, а такой режим работы постепенно убьет вызывную панель и монитор.

Можно, конечно, применить схему с отдельным питанием, например такую:

Однако не всякому захочется прятать лишнюю коробочку у себя в заборе, да еще и подводить к ней отдельный кабель 220В.

Поэтому и применяют БУЗ. Он грубо говоря, накапливает напряжение с домофона и в момент нажатия кнопки открытия замка, кратковременно выдает гораздо больше 12 вольт на катушку эл.магнитного устройства.

Замок при этом без проблем открывается. Причем благодаря триггерной развязке внутри, не оказывается влияние на остальные электронные компоненты системы.

Ошибка №7
При этом не забывайте, многие БУЗ накапливают напряжение именно в момент вызова. Без предварительного вызова на таких домофонах замок попросту не откроется.

То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта. Это случилось из-за того, что с обратной стороны никто не нажимал на панель вызова.
