Технология сооружения смотровой ямы
Как устранить подтопление гаража?
Это основная проблема всех участков с плотными грунтами, эксплуатируемых в низинах рельефа. Дождевые и талые воды наносят существенный вред травяным газонам и деревьям, тротуарно-плиточным покрытиям, фундаментным основаниям домов и хозяйственных построек.
Трудоемкость создания открытого поверхностного водоотвода умеренная. Лотки водоотводные бетонные, пластиковые и металлические представлены в нескольких моделях и типоразмерах. Материал выбирается по нескольким параметрам.
Монтаж пластиковых водоотводных лотков
В перечень требований входит стойкость к неблагоприятным воздействиям, возможность монтажа своими руками, доступная стоимость и продолжительность назначенного ресурса.
- Бюджетный вариант – лотки водоотводные бетонные. Цена этой категории более чем демократичная, но 12-15 летний срок службы изделий в сложных условиях многими специалистами считается недостаточным.
- Более совершенные характеристики имеют вибропрессованные полимербетонные лотки. Водоотводные системы, изготовленные из влагостойких материалов повышенной плотности, могут эксплуатироваться при минимальных затратах на обслуживание 25-30 лет.
- Наиболее совершенные по рабочим характеристикам –лотки водоотводные пластиковые, купить которые в Москве и Подмосковье можно в нескольких моделях и типоразмерах.
Полимерный ассортимент выгодно отличается от бетонных и бетонно-полимерных аналогов простым монтажом и продолжительным полувековым ресурсом, отсутствием нагрузок на грунт, возможностью полноценного применения в разных климатических условиях.
Ассортимент защитных решеток пополнился армированными пластиковыми моделями, сохраняющими изначальный декор на протяжении всего эксплуатационного ресурса.
В поверхностных стоках содержится большое количество минеральной и органической взвеси, образующей в водоотводах иловый осадок. Частично проблема решается установкой пескоотделителя. Тем не менее, подключать поверхностные системы к трубам закрытых дренажей не рекомендуется.
Источник
Технология монтажа системы дренирования в погребе
Дренаж в подвале можно сделать внутренним либо внешним. Во многом процесс сооружения одинаков, но есть определенные особенности и нюансы. В любом случае необходимо провести геодезические исследования структуры почвы и составить проект дренажной системы. Делать это должен компетентный специалист, самодеятельность здесь может обойтись дорого. Земляных и монтажных работ много, а результат при непрофессиональном проектировании будет нулевой.

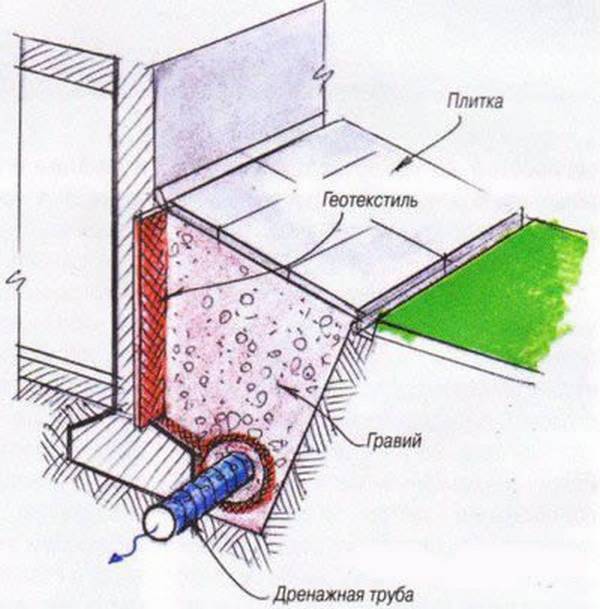

Внешний подземный водосбор вдоль фундамента
Для начала по периметру дома выкапывается траншея шириной до полуметра. На ее дне формируется подушка из песка со щебенкой (15–20 см), на которой расстилается геотекстиль. Затем на него насыпается гравий (10 см) и укладываются перфорированные трубы. Далее их присыпают щебнем с боков и сверху, и оборачивают геотекстилем.

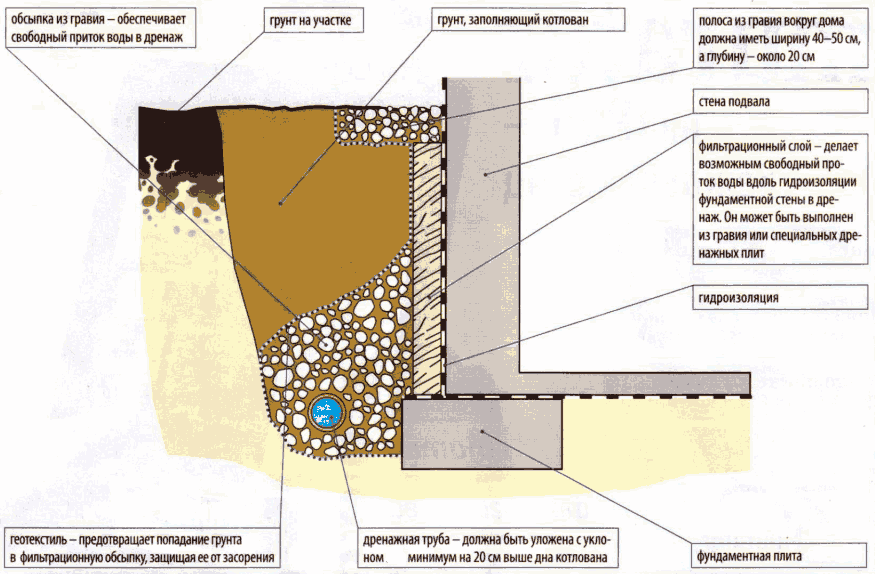

Устройство наружного дренажа
Смотровые колодцы и накопительные резервуары делают по такой же технологии. На дне насыпается щебеночно-песчаная подушка, и на нее устанавливаются емкости из пластика или железобетонные кольца.
Внутреннее водоотведение: два варианта
Дренаж внутри погреба можно выполнить двумя способами, путем:
- укладки перфорированных труб с отводом воды в колодец за пределами здания;
- установки вертикального дренажного стояка.
Первый вариант обустраивается, как и внешнее дренирование. Только трубы монтируются внутри подвала вдоль стен. Если пол бетонированный, дрены укладываются в пробитые в нем штробы. А в случае с земляным придется прокопать по периметру помещения канавку глубиной в 30 см. Отвод собранной воды производится во внешний колодец при помощи трубы, проложенной в подвальной стене или фундаменте.
Внутренний дренаж подвала в частном доме
Второй способ предусматривает формирование в одном из углов погреба приямка глубиной в 20–30 см и размерами 30х30 см, посередине которого бурится скважина толщиной 3–4 см. Она нужна, чтобы вставить туда пластиковую трубу с перфорацией на обоих концах. Верхние дырки будут вбирать стекшую в приямок с пола погреба воду, а нижние – дренировать ее в песок в глубине грунта. Скважину при этом придется заглублять на два–три метра, чтобы она прошла глиняный слой.
Дренаж погреба в гараже
Если гараж утеплен и благоустроен, то водоотведение в погребе лучше организовать, взяв на вооружение один из вышеперечисленных способов. Но для обычной смотровой ямы можно выбрать вариант попроще.
Самый простой вариант дренажа – водоотводная труба и бочка снаружи с насосом
Простейшая дренажная система в гараже – это водоотводная труба со дна погреба до заглубленной емкости снаружи, из которой вода по мере необходимости будет откачиваться при помощи погружного насоса. Все элементарно и дешево.
Варианты дренажа
Существует несколько вариантов дренажных систем, позволяющих справляться с излишками влаги:
- поверхностный дренаж;
- траншейный;
- дренаж с использованием накопительной емкости;
- скважинный.
Каждый из них имеет достоинства и недостатки, которые стоит рассмотреть отдельно.
Поверхностный
Подойдет для тех строений, которые не оборудовались дренажем изначально, и уже в процессе эксплуатации возникает необходимость отводить излишки влаги, поступающей в здание.
Поверхностный дренаж представляет собой систему траншей, которые оборудуются в самом уязвимом месте гаража – на стыке стены и грунта. Траншею лучше забетонировать или проложить дно металлическими стоками, которые будут препятствовать проникновению влаги в грунт.
- не требует серьезных затрат;
- быстро сооружается;
- не дает влаге скапливаться перед воротами.
не годится в качестве основного метода, так как не решает проблемы образования влаги из-за грунтовых вод.
Траншейный
Еще один способ отвода излишков влаги, который реализуется следующим образом:
- на расстоянии от одного до трех метров от гаража роется траншея глубиной минимум 0,5 метра;
- дно траншеи покрывается слоем песка;
- поверх песка укладывается слой геотекстиля;
- в траншею закладываются пластиковые трубы, соединенные друг с другом;
- в верхней части труб сверлятся отверстия, в которые будет уходить влага из почвы;
- трубы накрываются слоем геотекстиля. Это позволит защитить отверстия от засорения землей;
- трубы засыпаются грунтом, после чего он утрамбовывается.
помогает бороться с грунтовыми водами.
необходимо наличие места, куда вода будет стекать из труб – овраг, колодец или водоем.
С помощью накопительной емкости
Данный метод подходит для помещений, которые часто затапливаются. Алгоритм возведения:
- В гараже или погребе выкапывается яма, в которую помещается пластиковая бочка.
- Пол помещения необходимо залить с уклоном, в сторону бочки.
- Покрываем поверхность керамзитной крошкой.
- Накрываем геотекстилем.
- Верхний слой пола покрывается доской.
- В бочку опускается насос, который будет включаться автоматически, при ее заполнении до определенного уровня.
помещение не боится даже сильных потопов.
если отключат электричество, бочка переполнится, и вода начнет выливаться на пол.
Обратите внимание! Траншейный и скважинный методы считаются модифицированными разновидностями поверхностного метода. Лучше всего они работают в комплексном взаимодействии с другими вариантами
Скважинный
Скважинный метод напоминает использование накопительной емкости. Только, вместо бочки, в земле бурится скважина глубиной не меньше 2-х метров. В нее опускается труба подходящего диаметра, в стенках которой просверлены отверстия. Пол вокруг скважины покрывается слоем щебенки, после чего накрывается гидроизоляцией.
Отверстие скважины накрывается мелкой сеткой, чтобы внутрь не попал мусор или земля. Сверху укладывается чистовой вариант пола. Вода будет попадать в трубу, и уходить в землю, не застаиваясь в помещении.
- обеспечивает надежную защиту от сырости;
- не требует серьезных затрат денег и времени для возведения.
может не справиться с сильным потопом.
Виды поверхностного дренажа вокруг гаража
Дренаж, в том числе и для гаража, может быть нескольких видов. Обычно выделяют два из них: точечный и поверхностный. Для их установки используются такие элементы и материалы:
- лотки, которые могут быть пластиковыми, бетонными, полимербетонными, полимерпесчаными;
- решетки, которые накрывают сверху лотки и защищают от попадания в лотки крупного мусора, украшают участок загородного дама;
- пескоуловители для внутренней очистки вод;
- смотровые колодцы;
- гофрированные трубы;
- герметик, чтобы обрабатывать стыки соединения лотков между собой;
- бетонная смесь для фиксации элементов поверхностного и точечного дренажа;
- щебень, гравий для засыпки траншей;
- материал для изготовления деформационного шва, например, кусок рубероида.
Канализация в гараже: в полу, с водой, схема, обзор
Большинству автолюбителей для организации комфортной и продуктивной работы требуется нормальная канализация в гараже. Независимо от того, где он находится — рядом с частным домом, или в гаражном кооперативе, водоснабжение и канализация станут весьма полезными элементами благоустройства.
Тем более, если владелец планирует мыть машину прямо в гараже, не выезжая для этого в автомойку. В таком случае надо строить автономную систему водоотведения. Подключаться и сливать стоки после мытья автомобилей в общественные сети запрещено. Конструкция и функционал канализации зависят от многих факторов, поэтому их следует рассмотреть внимательнее.
- Общие правила
- Конструкция системы водоотведения
- Этапы строительства
- Видеообзор:
Когда необходим дренаж в гараже
Система гаражного дренажа предусматривается в таких случаях:
- когда гараж расположен на одном уровне с дорогой или ниже;
- если в помещении или рядом с ним располагается мойка автомобилей;
- резкое увеличение грунтовых, поверхностных вод.
Данная система водоотвода обычно предусматривается на этапе строительства сооружений, чтобы сразу оградить их от негативных последствий проникновения вод под здание в подвальные помещения и фундамент. Если не предусмотреть дренаж в гараже, то может образоваться плесень и грибковые образования на стенах подвала. Они негативно влияют на целостность конструкций, подвергая их подмыванию и разрушению. А если дом и хозяйственные строения располагаются в низине, вблизи водоемов, около склонов, откуда стекают воды, имеется постоянно высокий уровень грунтовых вод, система водоотведения должна быть обязательно предусмотрена для всех строений. И не имеет значения жилые они или подсобные.
Слив в гараже
Организация слива в гараже обеспечит попадание жидкости из трубы в септик.
Слив делает возможным установку санузла. Вы также сможете мыть машину и эффективно отводить осадки.
Для самостоятельной установки слива не нужно много инструментов и материалов. Подготовьте гаечный ключ, крепежи, геотекстиль, лопату и щебень.
Чтобы установить слив, можно использовать пластиковые емкости – они самые прочные и герметичные. Таким образом вы избежите коррозии и протеканий.
Для оборудования гаражного слива важно соблюдать технологию. Среди общих рекомендаций:
- установка септика на расстоянии минимум 5 м от гаража, чтобы внутри не скапливались неприятных запахи;
- установка гидравлических затворов, если подводится типовая внутренняя канализационная система;
- минимальный радиус слива – 5,5 см;
- минимальный радиус сливной трубы – 2 см;
- использование гладких или гофрированных материалов, устойчивых к химическим воздействиям;
- установка вентиляционной системы как дополнительной меры во избежании скопления сырости.
Чтобы установить слив, необходимо:
- вскрыть полы и прорыть траншею на 0,5 м для трубы;
- заложить щебень средней фракции на дно;
- уложить геотекстильное полотно на щебень – в дальнейшем в него оборачивают трубу;
- установить трубу в траншею и подвести к септику;
- обеспечить расположение сливного отверстия в центре помещения;
- засыпать трубу песком, полностью заполнив траншею.
Зачем нужно отводить почвенные и ливневые воды с участка?
Близкое залегание почвенных вод приводит к намоканию фундаментов, цокольного этажа и подвалов. В подвале или цокольном этаже в момент таяния снега или после длительного периода с большим количеством осадков может скапливаться вода, которую нужно удалять и сушить помещение; в остальное время года будет сыро, на конструкциях будет оседать влага, расти грибок и плесень, воздух будет пахнуть плесенью и гнилью.
В зимние морозы почва, пропитанная влагой, будет замерзать, сжимать фундамент, вспучиваться и выталкивать здание вверх. При этом возникают трещины в фундаменте и конструкциях здания, при тяжелых случаях конструкции дома начнут разрушаться.
Если участок заболоченный или грунтовые воды расположены совсем близко, то на нем очень плохо растут растения, выводятся комары, появляется неприятный запах. О красивых ухоженных цветниках, грядках и ягодниках можно забыть.
Если почва глинистая, то после дождя или таяния снега вода застаивается на поверхности, пропитывает землю возле строений, вредит зеленым насаждением.
Особенности конструкции
Конструктивно каждый блок системы SoftRock состоит из перфорированной гибкой трубы длиной 3 метра и диаметром от 110 до 200 мм. Высокая гибкость позволяет легко обходить препятствия в виде растений, построек, складок рельефа и не портить внешний вид участка. Вокруг трубы располагается слой пенопласта, в каждой грануле которого выполнено специальное дренажное отверстие для улучшения водной проходимости. Слой пенопласта удерживает сетка из тканого геотекстиля, а вся конструкция обернута материалом из геотекстиля, препятствующим заиливанию. Стоимость системы зависит от диаметра трубы и количества требуемых блоков.
Вода в погребе гаража: что делать?
Для многих автовладельцев подземное помещение является незаменимой частью гаража. Оно значительно повышают функциональные возможности гаража. Смотровая яма позволяет выполнять сложный ремонт, а подвал хранить нужные вещи.
Но подземные помещения нуждаются в особой защите, так как влажность может нанести вред вашему автомобилю, вызвать коррозию
Поэтому к вопросу гидроизоляции подвала гаража изнутри от грунтовых вод следует подходить с повышенным вниманием
Так выглядит схематически гидроизоляция подвала гаража:
Рассмотрим два основных случая – создание гидроизоляции при строительстве гаража и ремонт в уже готовой постройке.
Делать своими руками или лучше купить?
Тут уже на Ваше усмотрение. В целях экономии, Вы можете сделать септик самостоятельно из кирпича или пустых пластиковых емкостей – еврокубов.
Но у этих способов есть все-таки свои недостатки. Например, септик из кирпича герметичным Вы не сделаете, как бы ни старались – все равно стенки начнут заиливаться из-за постоянной влажности.
К тому же, самодельные септики Вам нужно будет особо тщательно герметизировать, утеплять и так далее. Объем работ может превысить все Ваши ожидания, поэтому перед тем как приступать, хорошо подумайте.
Самое простое, что можно сделать самому, и не провести за работой уйму времени – это выгребная яма недалеко от гаража. Только в этом случае запах на территории вокруг гаража от стоков все-таки будет присутствовать. Рекомендуется рыть ее поглубже, а также использовать различные химикаты для разложения твердых масс.
Варианты организации отхожего места в гараже
Зная несколько способов того, как сделать отхожее место в гаражном помещении, вы сможете выбрать подходящий. Доступны такие варианты:
- Подключение к канализации. Отхожее место подсоединяется посредством труб к канализационной системе. Недостаток этого метода заключается в сложности работ, а также в необходимости оформлять бумаги. Оформить документы, требуемые для обустройства отхожего места, можно в коммунальной службе.
- Биотуалет с наполнителем. Распространены торфяные биотуалеты, утилизирующие биоотходы и при этом обеспечивающие автомобилисту запас удобрений (актуально для владельцев гаражей на дачных участках). Перед эксплуатацией такого биотуалета в верхний бачок требуется засыпать торф. В приемный бачок также нужно насыпать наполнитель, чтобы прикрыть дно на 10 миллиметров. Для равномерного распределения наполнителя требуется поворачивать дозатор.
- Септик. Для септика сгодится вместительная емкость. Это может быть как несколько бочек, так и один бак. Принцип обустройства септика прост – автомобилист копает яму, зарывает в нее емкости, оставляя сверху клапан для откачки, подсоединяет емкости к отхожему месту. Биоотходы поступают в закопанные емкости и хранятся там до следующего откачивания.
Врезка в общую канализационную сеть
Если около гаража есть канализация, нужно оформить техническое разрешение на врезку сливной системы гаражного помещения в канализационную сеть. Этот вариант оптимален для автомобилистов, у которых пространство около гаража ограничено, и обустраивать септик для туалета попросту негде.
Самодельный биотуалет
Это самый популярный вид туалета для гаража.Обязательно нужно обустроить вытяжку, ведь подобный туалет не способен полностью поглощать запахи.
Весьма распространены фабричные туалеты, сделанные на российских и зарубежных предприятиях. Недостаток такого варианта – довольно высокие расходы, обусловленные необходимостью постоянно откачивать нечистоты и покупать дорогую жидкость, расщепляющую фекалии прямо в емкости из пластика. Заводской биотуалет стоит минимум 15 000 рублей.
Эксплуатационный период – около 6 лет. По истечении данного периода необходимо приобретать новый биотуалет. Как видите, это не самый подходящий вариант для тех, кто желает обустроить гараж исключительно своими руками.
Монтируем бочки и проводим канализационные трубы
Если канализации около гаражного помещения нет, понадобится монтировать 2 трубы из поливинилхлорида с радиусом до 55 миллиметров. Сделав углубление сзади гаража, вы можете поместить в него бочки для отходов и установить сверху них клапан для дальнейшего откачивания. Нечистоты будут поступать по трубам в емкости, после заполнения емкостей вы будете осуществлять откачку, вызывая ассенизаторскую службу.
Если вы строите новый гараж
Существуют различные способы предупреждения подтопления в подвале, среди них:
- бетонирование;
- «глиняные замки»;
- гидроизоляция;
- дренаж в гараже.
В идеале, это все следует применять в комплексе. Но зачастую
дренаж в гараже прекрасно справится со всеми проблемами. Можно сделать такие виды дренажа, как:
- поверхностный;
- траншейный;
- скважинный.
У каждого вида дренажа есть свои особенности и преимущества. Поверхностный дренаж хорош для отвода талых и дождевых вод. Такой дренаж представляет собой канавку между стеной и грунтом, в которой размещены пластмассовые или жестяные лотки. Он надежно предохранит от воды, падающей сверху, но грунтовые воды в подвале нужно отводить другими видами дренажа.
Траншейный дренаж подходит, если ваш гараж стоит не вплотную с соседскими. Поскольку большинство гаражей тесно соприкасается друг с другом, то траншейный дренаж чаще встречается в планировке других строений. Он также представляет собой канавы, но более глубокие – около полуметра, и расположенные в 2-3 метрах от стен. На дно канав помещается слой песка и, возможно, геотекстиля, поверх которого кладутся трубы. Лучше сделать трубы из нержавейки, а также асбестовые, пластиковые. В трубах делаются прорезы или отверстия, затем их укутывают геотекстилем и засыпают землей.
Подвал от затопления спасет скважинный дренаж. С помощью ручного бура выполняется шурф, грунт вынимается на глубину до 2 м, в этом шурфе размещается обсадная труба. На ней тоже делают отверстия, чтобы вода просачивалась в нее. Внутрь трубы нужно засыпать мелкий гравий, щебень или керамзит. Этим же материалом следует покрыть пол погреба, сделав слой в 10-15 см. Желательно сделать пол с небольшим наклоном в сторону шурфа. Благодаря такому дренажу, вода будет сама уходить из подвала.
Порядок действий для получения ТУ
Техусловия на газообеспечение гаража выдаст газовая служба по месту принадлежности объекта.
Бланк заявления на получение технических условий на газификацию: обращаться можно по поводу проектируемого, строящегося или введенного в эксплуатацию объекта
Владельцу помещения следует подать само заявление для составления договора, а также следующую документацию:
- документы о праве собственности на землю;
- удостоверение личности или официальный документ с подтверждением полномочий представителя;
- топографический план территории с постройкой;
- техпаспорт;
- согласие газораспределительной компании;
- план гаража вместе с дымовыми и вентиляционными каналами.
При выдаче заказчик получает параметры давления в точке подключения к газовой сети, минимальный и максимальный показатели использования газа за единицу времени, описание особенностей системы и допустимый расход газа.
Собственник гаража с ТУ на руках имеет право на обращение в суд, если ему откажут в подключении. Решение обычно принимают в пользу истца. Возможность для обращения в суд используют и в случае отказа в выдаче ТУ.
Подготовка инструментов и материалов
Для дренажа лучше брать канализационные гофрированные трубы с равномерно выполненными отверстиями. Вода просачивается через них и по трубе уходит в приямок. Для частного дома готовят изделия диаметром до 110 мм, в промышленных системах ставят коллекторы до 200 мм. Есть гофротрубы с ребрами жесткости для прочности, их выбирают для тяжелых грунтов.
Другие материалы:
- геотекстиль для фильтрования;
- соединительные элементы (муфты, повороты, тройники);
- дренажные насосы.
Экологически безопасный геотекстиль инертен к почвенной химии, не гниет, не портится грызунами. Делают ткань иглопробивкой из полипропиленовых нитей.
Выбирают качественный насос высокой производительности, лучше подходит агрегат с входным патрубком снизу корпуса (на подошве).
Виды насосов:
- для переработки чистой воды — откачивает из бассейнов, колодцев, погребов, потоки можно применять для полива сада, огорода;
- для отсасывания грязной жидкости или с примесями — отличаются конструкцией рабочего колеса.
Помпы для откачки из дренажа должны быть легкими, чтобы удобно переносить их.
Инструмент для установки дренажной трассы:
- лопата штыковая и совковая для зачистки дна траншей, лом;
- отбойный молоток для разбивки каменных включений в земле;
- пила по металлу, плоскогубцы, молоток с металлической головкой и киянка;
- рулетка, водяной уровень, отвес, разметочный канат, колышки из металла или древесины;
- строительный нож, стамеска;
- болгарка с кругами для работы по камню;
- емкость, в которой будет готовиться раствор, трамбовка.
Особенности устройства канализации в гараже
Многие владельцы автомобилей задумываются над тем, как сделать качественный дренаж в гараже своими руками. Такое желание не является блажью, а позволит обеспечить человека высоким уровнем комфорта при пользовании гаражным помещением.
Но работу не стоит начинать, если не понять особенности обустройства канализационной системы внутри такого помещения.
Первоначальным заданием при обустройстве канализации является изучение нормативов:
Разрешается проводить мойку автомобиля на расстоянии 10 м и более до водоема или скважины с питьевой водой.
Септик нужно монтировать не ближе, чем 5 м от постройки. Эта норма останавливает многих автовладельцев, которые стремятся установить септик внутри гаража. Этого не стоит делать по ряду причин: неприятный запах, затрудненность процесса очистки и ремонта септика. Некоторые умельцы организовывают выгребную яму непосредственно под строением
Устраняют запах при помощи отвода вытяжной трубы, ее утепления для создания эффективной тяги.
Для выкачки отходов из септика важно организовать свободный подъезд машины к трубе.
Зачем на участке нужен дренаж
Если говорить простым языком, вода, выпадающая на землю в виде осадков, просачивается сквозь почву и уходит в водоносные слои.
На скорость этого процесса влияют два фактора:
- уровень грунтовых вод (УГВ);
- тип почвы.
Если грунт песчаный или рыхлый – вода будет уходить быстро. А если глинистый, то медленно. При этом, она скапливается в так называемых линзах, повышая УГВ. В этом случае, проблем не избежать.
Если почва не глинистая, вода уходит быстро. И проблем с верховодкой может и не быть. Однако, часто водоупорный слой расположен близко к поверхности. В этом случае, хоть и не постоянно, но вода также будет застаиваться на поверхности.
Помимо проблем с сыростью и затопленными подвалами, верховодка представляет еще одну опасность. Это повышение пучинистости земли. Как известно, зимой жидкость замерзает и расширяется. Причем внутри почвы создается такое давление, что оно может разрушить фундамент дома. Поэтому, чем раньше решится вопрос с отводом верховодки с участка, тем лучше. Именно для этого, на нем и делается бурение дренажных скважин.
Грунтовые воды
Какие потребуются материалы
- песок и гравий — для приготовления кладочного раствора;
- щебень — для формирования подушки;
- цемент — для замешивания раствора;
- деревянные бруски в 30 на 30 мм (можно и 40 на 40);
- доски толщиной до 2,5 см или фанера толщиной до 1,5 см — для создания опалубки;
- доски толщиной до 4,5 см — для обустройства крышки смотровой ямы;
- гидроизолятор (рубероид, мастика, пленка) — для профилактики проникновения грунтовых вод и защиты стяжки от сырости (посмотрите, как сделать гидроизоляцию правильно);
- армирующий прут и стальная проволока — для создания армирующей решетки по стенам и напольному основанию ямы.
Если вы делаете вентиляцию, то также понадобятся пластиковые трубы — оптимально использовать варианты с диаметром до 10 см. Деревянные доски и бруски можно заменить кирпичами и пеноблоками, но стоимость работ в связи с этим вырастет.
Главное – схема
Даже израсходовав много труб и перекопав огромное количество кубометров грунта, можно не добиться желаемого результата, если не соблюден принцип правильного уклона дренажной системы. Хорошо, если есть топографическая карта участка, снабженная высотными отметками, но в случае ее отсутствия направление стекающей дождевой воды укажет, куда следует направлять сточную воду. В любом случае, перед тем, как брать в руки лопату, необходима схема дренажной системы, которую вполне под силу нарисовать самостоятельно.
Дренажные трубы следует располагать по периметру всего участка. Придется решить две основные задачи:
- рассчитать глубину их залегания;
- нанести на план участка, а затем и на саму его территорию, линии прохода труб (трассы).
Профессиональная схема дренажной трассы
Устройство системы отвода поверхностных вод
Система отвода поверхностных вод или поверхностный дренаж состоит из точечных водоотводов и линеных каналов.
Точечные водоотводы представляют собой небольшие колодцы локально соединенные с кровельным стоком. Лотки прокладываются ниже уровня промерзания труб. Монтаж такого дренажа схож с монтажом кровельного слива. Готовится траншея (ниже чем глубина промерзания труб, узнать можно все в том же СниПе) под уклоном к коллектору. Засыпается песок слоем в 20 см. Укладываются трубы при помощи фитингов. При соблюдении герметизации трубы засыпаются.
точечный водоотвод
устройство точечного водоотвода
Линейные каналы бывают двух типов — открытые или закрытые, оснащенных решетками или сетками для задержания крупного мусора. Решетки должны быть преимущественно из металла, т.к. выдерживают большие нагрузки (особенно в местах у въезда в гараж).
Линейный водоотвод закрываемый решеткой
устройство линейного водоотвода
Совет от профессионалов. Для эффективности сбора поверхностных вод необходимо комплексное устройство ливневого и точечного дренажа. В случае сильных осадков основная масса воды будет отводиться поверхностным дренажом.
Посмотреть как выглядит процесс монтажа системы отвода поверхностных вод Вы можете в видеоролике:
Глубинная дренажная система предусматривается, если местность где расположен участок предрасположена к затяжным дождям. Такая система защитит участок от размыва, убережет деревья от преждевременной гибели (из-за гниения корней), защитит фундамент от губительного действия воды.
Как выкопать смотровую яму в гараже
Часто копать смотровую яму приходиться вручную
Размеры котлована под смотровую яму определяются материалом, из которого вы решите сделать её пол и стены.
Кроме того, необходимо обеспечить засыпку наружных стенок ямы песком, глиной или граншлаком, а под заливку пола (или выкладку его из кирпича) обязательно нужно подготовить дно котлована, сначала засыпав его крупным гравием или шлаком, а потом – несколькими слоями утрамбованного песка. Если вы планируете оснастить смотровую яму вентиляцией, во время выкапывания котлована позаботьтесь и об обеспечении места для установки вентиляционных труб.
Начало копки может быть осложнено необходимостью удаления покрытия пола гаража (под размер котлована).
Наиболее трудным в этом случае представляется удаление бетонного пола – понадобится и отбойный молоток( либо профессиональный перфоратор), и «болгарка» — для резки арматуры.
Скорость самой копки, в первую очередь, зависит от свойств грунта.
Но перед тем, как перейти к описанию различных способов строительства ям, рассмотрим наибольшее затруднение, могущее стать помехой – это высокий уровень грунтовых вод.
Канализация в гараже: как сделать дренаж и отвод воды своими руками
Повысить функциональность гаражного помещения, повысить уровень его комфортабельности поможет качественно организованный слив воды.
Здесь можно будет мыть автомобиль без опаски за состояние пола. Давайте поговорим далее о том, по каким принципам обустраивается своими руками канализация в гараже: советы опытных мастеров далее.
Особенности устройства канализации в гараже
Многие владельцы автомобилей задумываются над тем, как сделать качественный дренаж в гараже своими руками. Такое желание не является блажью, а позволит обеспечить человека высоким уровнем комфорта при пользовании гаражным помещением.
Но работу не стоит начинать, если не понять особенности обустройства канализационной системы внутри такого помещения.
Первоначальным заданием при обустройстве канализации является изучение нормативов:
Разрешается проводить мойку автомобиля на расстоянии 10 м и более до водоема или скважины с питьевой водой.
Септик нужно монтировать не ближе, чем 5 м от постройки. Эта норма останавливает многих автовладельцев, которые стремятся установить септик внутри гаража. Этого не стоит делать по ряду причин: неприятный запах, затрудненность процесса очистки и ремонта септика. Некоторые умельцы организовывают выгребную яму непосредственно под строением
Устраняют запах при помощи отвода вытяжной трубы, ее утепления для создания эффективной тяги.
Для выкачки отходов из септика важно организовать свободный подъезд машины к трубе.
Работы по обустройству канализации
Чтобы организовать качественный отвод воды, нужно определить оптимальное место монтажа септика. Далее, потребуется выкопать яму, утрамбовать ее дно речным песком. Лишнюю землю из гаража, оставшуюся после выкапывания канализационной ямы, потребуется вынести.
Не обойтись и без трубы дренирующей, устройство дренажа должно сопровождается ее утеплением.
Для монтажа слива в гараже своими руками подберите компактную из пластика трубу канализационную. Оборудование такого плана обладает высокими эксплуатационными параметрами и приемлемой стоимостью.
Обустройство внутренней канализации внутри помещения гаражного типа не является чрезмерно сложным заданием, но выполнять его необходимо по правилам:
- прокладку коммуникаций необходимо осуществлять при помощи стандартной подводки канализационных труб с гидравлическими затворами;
- рекомендованный диаметр труб, которые стоит применять для организации дренажа, составляет 4-5 см. Подбирайте изделия с выходным отверстием не менее 11 см;
- для создания канализационной системы можно подобрать гладкий или гофрированный материал;
- для прокладки стоков воспользуйтесь особыми емкостями, специальным оборудованием.
Правила организации канализационного слива
При работе непременно необходимо придерживаться определенных нормативов:
- работы можно проводить, если расстояние от основания строения превышает показатель – 5 м, а от близлежащего водоема или источника питьевой воды – 10 м;
- слив необходимо организовать с использованием особой емкости из пластика. Ее устанавливают на заранее выровненную по горизонтали подушку из речного песка;
- во избежание деформации сливного бака при установке его наполняют водой. Впоследствии воду потребуется откачать с помощью насоса;
- на поверхности нужно организовать несколько воздуховодов, а также ревизионный люк.
Систему канализации внутри гаражного строения следует организовать двумя разводками.
| Вид разводки | Краткая характеристика |
| Внешняя | Представлена сливом, а также идущей от него к септику трубой |
| Внутренняя | Трубы, располагающиеся внутри гаража. Их установку осуществляют по аналогии с монтажом бытовой системы |
