Электричество в гараже: как сделать своими руками

Молниезащита

Любые строения надо защищать от ударов молний, и гараж – не исключение.

Защита крупных жилых и промышленных зданий выполняется стационарно на этапе возведения строений. Когда гараж находится поблизости какого-то высотного здания, то в принципе ничего страшного не будет, если на нём нет громоотвода. Маловероятно, что молния попадёт в него. В случае, когда строится гаражный кооператив, молниезащита тоже выполняется централизовано. А вот если он расположен отдельно, вдали от высоких зданий, позаботьтесь об установке громоотвода ещё до того, как начнёте делать монтаж электропроводки в гараже.

Здесь особых сложностей у вас не возникнет. Вся система состоит из трёх основных элементов:

приёмника молний;
проводника, отводящего ток в землю;
заземлителя.

В качестве приёмника используют стальной прут диаметром не меньше 1 см, длиною не меньше 20 см. Его монтируют в вертикальном положении на самом высоком месте гаража. Применение стального прута связано с тем, что в момент удара молнии, материал приёмника должен выдержать механическую и тепловую нагрузку.

Прут соединяется с токоотводящим проводником, это делают при помощи сварки, пайки либо болта с гайкой. Между приёмником и заземлителем необходимо выбрать самый короткий путь.

Заземлители могут быть искусственные и естественные. В случае с гаражом, вряд ли подойдёт вариант естественного заземлителя, так как в качестве него чаще всего используют различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые рессоры, металлические пруты и уголки.

Заземлитель нужно закопать в землю. Расстояние от него до входных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не меньше чем 5 м.

Чаще всего в качестве заземлителя используют металлические пруты. Их размер зависит от того, какая в данном месте почва и насколько близко подходят к поверхности грунтовые воды. В случае, когда почва сухая, а уровень воды низко, достаточно будет взять пруты длиною 2-3 м. Их вбивают в грунт, а на глубине 0,5 м увязывают между собой при помощи металлической перемычки.

Кто распоряжается снабжением внутри гаражного кооператива?

ВАЖНО! Председатель гаражного кооператива не имеет право на распоряжение электроснабжением, а если он это делает, то по статье 330 УК РФ, это считается самоуправством. Распоряжением занимается энергоснабжающая организация

Распоряжением занимается энергоснабжающая организация.

По статье 310 ГК РФ, отказ от исполнения обязательств и изменение условий в договоре может быть проведён только в некоторых случаях, предусмотренных законом РФ. То есть, имеется в виду, что отключить электроэнергию в гараже может только та организация, которая отвечает за её обеспечение.

В случае, если это сделал владелец кооператива, вы можете подать заявление в суд и отстоять свою правоту, вернув тем самым снабжение электроэнергией.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Правила создания схемы

Проще всего, если гараж строится на участке, к которому уже подведена линия электропередач, установлен отдельный распределительный щит. Остается только провести кабель от щитка к гаражу. Если последний является постройкой, расположенной вдали от основного дома, то выбирать придется два варианта подключение: от дома или отдельная линия от столба, находящего за пределами территории дачного участка. Второй вариант сложнее тем, что воздушку могут проводить электрики, у которых есть доступ к проведению данного типа работ. К тому же в гараже придется устанавливать отдельный распределительный щит.

Теперь, что касается схемы электропроводки в гараже (проводов и кабелей). В первую очередь определяется точка ввода внешнего силового кабеля, а также место установки щитка. Затем на схему наносятся места расположения светильников и розеток. Все это соединяется линиями разводки. Каковы требования ко всем этим элементам:

Линии проводки внутри гаража должны прокладываться только в вертикальном или горизонтальном направлениях. Никаких уклонов.
Переход от горизонтального участка в вертикальный (и наоборот) производят только под прямым углом.

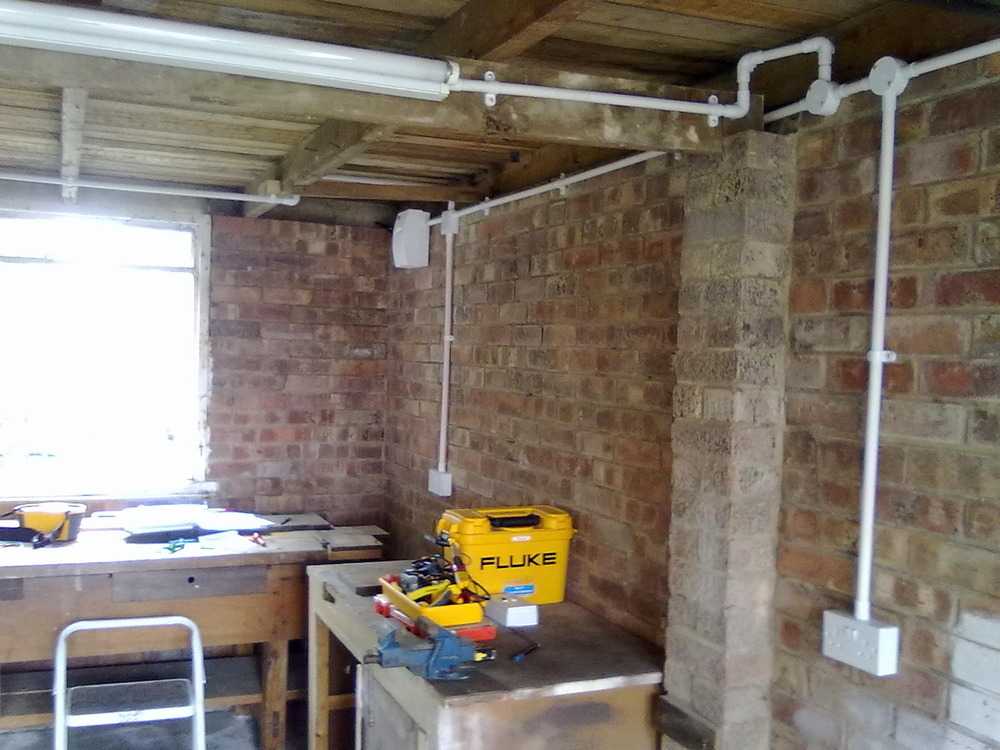

Электропроводка – это горизонтальные и вертикальные участки Источник ms.decoratex.biz

Расстояние горизонтальных участков от потолка или пола, вертикальных от углов строения, оконных и дверных проемов – 15 см.
То же расстояние и до отопительных приборов (радиаторов, печей и прочих).
Количество розеток из расчета одна на 6 м2 или через каждые 4 м.
Высота установки розеток – 60 см от поверхности пола.
Высота установки выключателей – 1,5 м. Их монтируют на расстоянии минимум 15 см от дверных косяков.
Если в гараже есть подвал и смотровая яма, то в них розетки не устанавливают. Это касается и выключателей для лампочек. Эти элементы монтируют в самом гараже в удобном месте.

Оптимальное решение – трехфазная схема разводки. При этом одна фаза подключается только к осветительным приборам, две другие раскидываются по розеткам. Если трехфазное подключение проблема, то используют однофазную (220 вольт). Для этого варианта придется точно подсчитать нагрузку на кабели и правильно подобрать их сечение. Это в основном касается проводов для розеток.

При этом опять-таки лучше разделить схему на два участка: для лампочек и розеток. И на каждый шлейф придется подобрать автоматический выключатель по потребляемой мощности и силе тока.

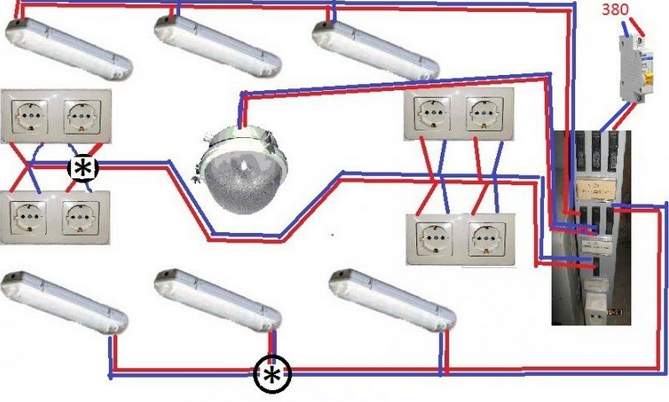

Схема электропроводки с двумя участками: освещение и розетка Источник infourok.ru

За что можно получить штраф?

Стоимость одного киловатта электроэнергии устанавливает энергоснабжающая организация. Она не имеет право взимать штрафы с абонентов, а может, в случае задолженности, отключить свет. Вы всегда можете обратиться в прокуратуру и подать претензию, если в данном вопросе председатель не может дать однозначного ответа.

Кто платит?

Если стоит общий счётчик, то киловатты за месяц распределяются между всеми владельцами гаражей.

ВНИМАНИЕ! В некоторых кооперативах счётчики устанавливают по отдельности на каждый гараж. В таком случае, платить нужно за то количество света, которое хозяин использовал в течение месяца

Что будет за долги?

В случае неуплаты могут отключить свет до того, как долг будет погашен. Это могут сделать без предупреждения и света не будет до того момента, как вы полностью не погасите долг.

Нормы потребления электроэнергии в ГСК

Нормой электроэнергии в ГСК считается потребление до 5 киловатт в месяц. Но здесь многое зависит от того, по какому назначению используется гараж.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Заключение Гаражный кооператив — дело хорошее плата за пользование общим кооперативным имуществом ниже, электроэнергия дешевле, членские взносы так или иначе получаются меньше, чем пришлось бы потратить на прочие платежи. Спрашивайте, я на связи!

Расчет количества материалов

Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.

Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.

Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.

Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.

Дополнительные мероприятия

Практически в каждом гараже имеется подвальное помещение или смотровая яма. Казалось бы, для них освещение проще сделать переносным, но дело в том, что там обычно уровень влажности высокий, поэтому максимально допустимое напряжение составляет всего 42 вольта. По этой причине покупаем и устанавливаем маленький понижающий трансформатор. Также покупаем специальное оборудование, которое рассчитано именно на такое низкое напряжение.

В итоге стоит уделить немного внимания технике безопасности. При выполнении работ в обязательном порядке нужно придерживаться приведенных ниже требований.

Не нужно торопиться, ведь главное при работе с электричеством – это безопасность.
Любые манипуляции, связанные с электрическим током (даже банальная замена лампочки или розетки), должны проводиться только в отсутствие напряжения

С этой целью можно выкрутить пробки (если вы до сих пор их используете) или же автоматы на распределительном щите.
Для высотных работ следует использовать козлы или помосты (никаких бочек, стульев, установленных на столы, и тому подобных сооружений).
Обувь с одеждой должны быть максимально комфортными, чтобы движения тела не были затруднены.
Используемые инструменты должны быть целыми и – что более важно – с изолированной рукоятью. То же касается и электрического оборудования.

И помните: если правильно проложить проводку, то она гарантировано прослужит вам как минимум 30 лет.

Установка розеток, выключателей и осветительных приборов

Гараж обязательно должен быть хорошо освещен для комфортного проведения любых работ

Особое внимание уделяется рабочему месту, над которым устанавливают основное количество ламп. Также присутствует основное освещение, на весь гараж, некоторые владельцы дополняют его освещением в смотровой яме. Над рабочим столом установите отдельные светильники со светодиодными или люминесцентными лампами

Выделите для них выключатель (одно- или двухклавишный для разноуровневого освещения). Возле стола, где будет включаться дрель или настольные инструменты (например, машинки для заточки ножей) необходимо поставить несколько розеток. Расположите их как можно ближе к силовой розетке, а еще лучше – проведите для них отдельный кабель. Они должны иметь достаточную мощность для того, чтобы выдержать работу 1–2 электроприборов с большим запасом

Над рабочим столом установите отдельные светильники со светодиодными или люминесцентными лампами. Выделите для них выключатель (одно- или двухклавишный для разноуровневого освещения). Возле стола, где будет включаться дрель или настольные инструменты (например, машинки для заточки ножей) необходимо поставить несколько розеток. Расположите их как можно ближе к силовой розетке, а еще лучше – проведите для них отдельный кабель. Они должны иметь достаточную мощность для того, чтобы выдержать работу 1–2 электроприборов с большим запасом.

Хорошее освещение рабочего места в гараже

Основное освещение в гараже можно организовать равномерно распределенными светодиодными или люминесцентными светильниками по периметру потолка (или даже стен). Света должно быть достаточно для комфортного времяпрепровождения в помещении, освещения всех необходимых элементов. Гараж должен хорошо просматриваться во время заезда или выезда машины. Управление осуществляется отдельным выключателем, расположенным около входа.

Основное освещение гаража

Если часто делается ремонт автомобиля с помощью смотровой ямы, вам необходимо позаботиться и о ее освещении. Этот момент вызывает обоснованные разногласия у многих владельцев. Если яма влажная и сырая (а так чаще всего и бывает), то заведение туда электричества 220 В может быть опасным для жизни. Поступают так – устанавливают внутри одну розетку, защищенную от пыли и влаги, а к ней подключают переносные осветительные приборы. Если же света нужно много, используя блок питания на 12 В или 24 В, организуют светодиодное освещение. Для него устанавливается отдельный выключатель, который лучше всего закрепить наверху – если забудете выключить в яме свет, в нее не нужно будет снова лезть.

Освещение гаражной ямы светодиодными прожекторами

Составление схемы электропроводки для гаража

Как и любая работа по электромонтажу, прокладка проводки в гаражном помещении невозможна без составления предварительной схемы. Здесь вашему вниманию представлена схема подключения гаража к электросети.

Сначала следует хорошо обдумать, сколько лампочек, розеток и выключателей вам нужно, затем определить их расположение, чтобы и доступ к ним был удобным, и одновременно они не мешали движению. Желательна проводка для трансформатора снижающего напряжение. Зачем? Чтобы не допустить самовольного возгорания всяких пожароопасных вещей, в гараже начиная от канистр и тряпок и заканчивая парами бензина. А вот вам схема электропроводки для смотровой ямы в гараже.

Рекомендуется следующая схема подсветки: 2 общих светильника на одной ветке и отдельная ветка на смотровую яму и погреб. Розетки желательно разместить на двух противоположных стенах гаража, чтобы иметь к ним доступ даже когда авто в помещении. Подсчитав все точки, можно начинать монтировать электрощиток.

Материалы, оборудование

Электропроводку делают закрытой либо открытой. Первая, спрятанная в стене, защищена от влаги и механических воздействий, однако требует значительных физических усилий. Вторую прокладывают «без шума и пыли», поэтому работа проходит очень быстро. Плюс — возможность простой замены элементов или модификации схемы.

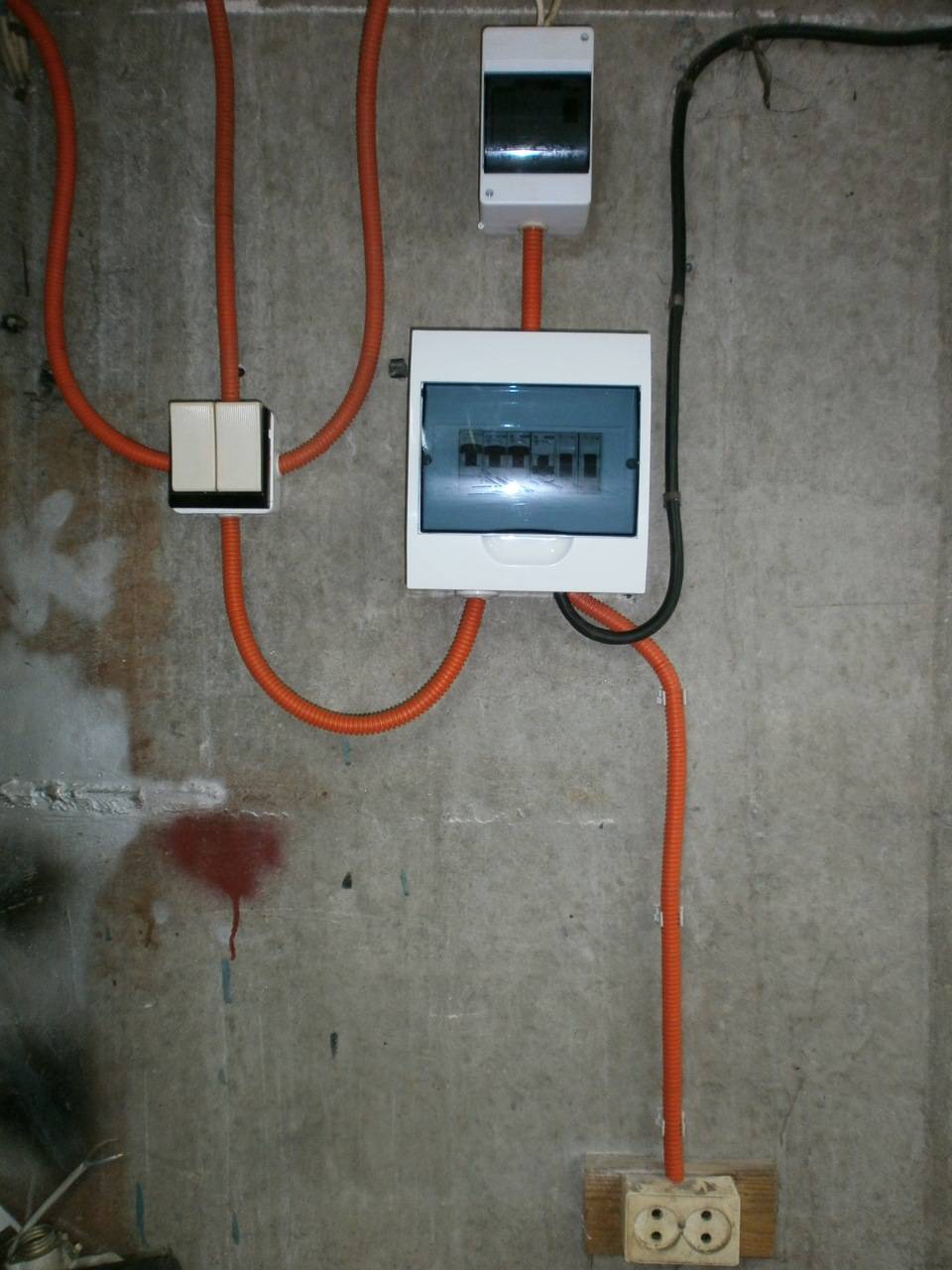

Чаще хозяева гаражей выбирают второй вариант. Владельцам помещений на загородных участках лучше отдать предпочтение закрытой электропроводке. Все электрооборудование защищают, используя гофрированные трубы, кабельные каналы. Последние — длинные и узкие пластиковые лотки, крышки которых защелкиваются.

Кабель

После того как схема создана, подсчитать число выключателей и розеток довольно легко. По-другому дело обстоит с кабелем. Чтобы не ошибиться в расчетах, на поверхностях в полном соответствии с чертежом наносят линии прокладки. После выполнения этой операции вооружаются рулеткой, измеряют все участки, потом все значения складывают. Если необходима линия от помещения до столба, то вымеряют и это расстояние. Для внешнего участка используют медный кабель, его сечение — 10 мм2. Он подойдет даже для гаража, переоборудованного в мастерскую.

Для кабеля осветительных приборов будет достаточно сечения 1,5 мм2. Чтобы выбрать проводники для розеток, надо суммировать мощность абсолютно всех подключаемых приборов, затем результат (для запаса прочности) увеличить как минимум на 20%. Используя получившееся значение, рекомендуемое сечение кабеля находят в таблице.

Для большинства электроинструментов хватит провода с сечением 2,5 мм2, но для перестраховки лучше купить кабель понадежнее — с 4 мм2. Последний вариант обычно используют для прокладки отдельной, «особо мощной» линии.

Для электропроводки в гараже выбирают следующие типы кабелей:

ВВГ;
NYM;
ПУНП.

Так как помимо сечения важной характеристикой является количество жил, предпочтение отдают изделиям ВВГ, имеющим от 1 до 5 проводников. Другие их достоинства — широкий температурный диапазон (от-50 до +50°), прочность, влагоустойчивость

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью

При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки

Алюминиевые изделия использовать не рекомендуют: независимо от его сечения кабель может ломаться, а в таком случая проводку надо будет рано или поздно менять полностью. При открытом способе монтажа потребуется подсчитать количество гофрированных труб либо кабель-каналов, крепежей, необходимых для фиксации проводки.

Устройства автоматической защиты

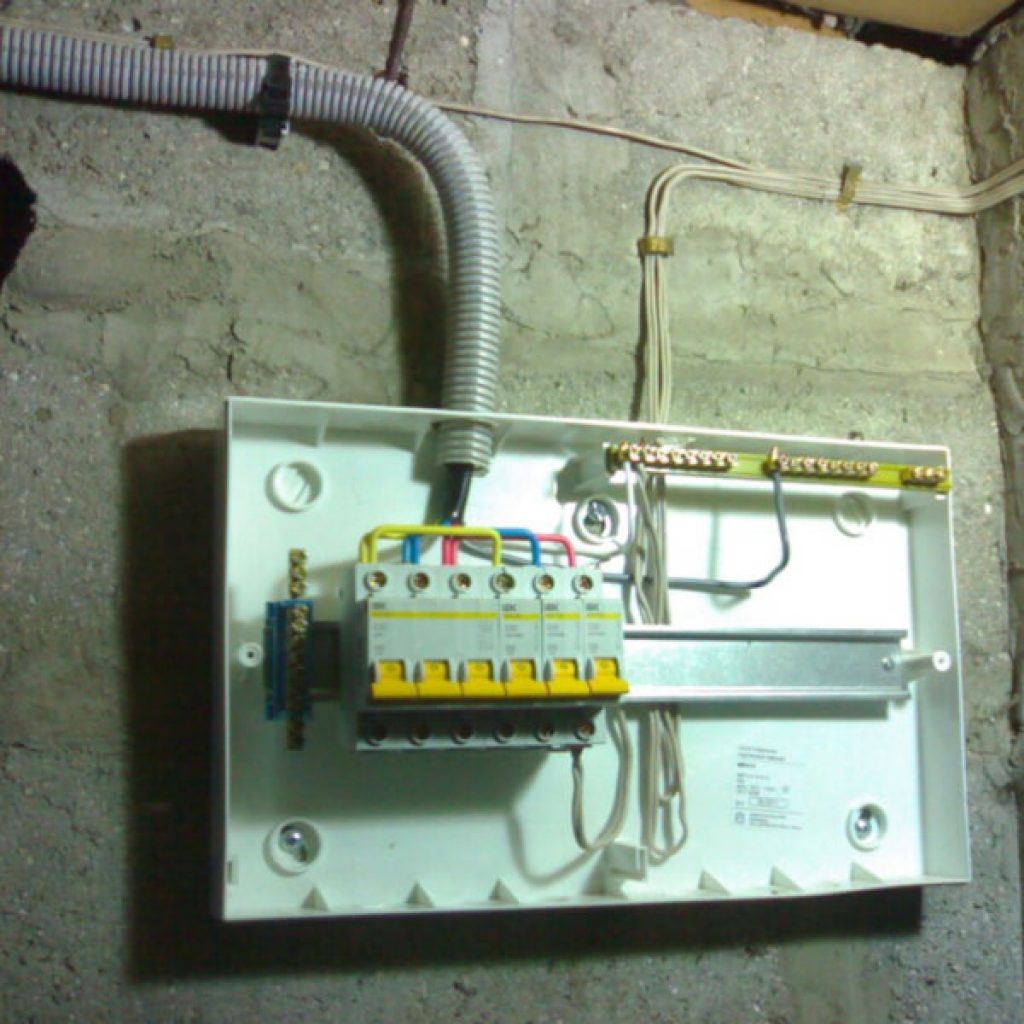

Чтобы предотвратить перегрузки по току и КЗ, в линиях устанавливают автоматические выключатели. Для исключения возможности поражения людей током используют специальные устройства — УЗО. Во время разработки схемы электропроводки в гараже необходимо:

заняться монтажной схемой, которую привязывают к планировке;
разбить всех потребителей на группы, имеющие свои ветки питания;
произвести расчет предельных токов и нагрузки в силовых цепях и линиях освещения;
определить, есть ли необходимость в УЗО и защитных автоматах;
если они нужны, то подобрать тип устанавливаемого оборудования.

Способы подключения гаража к электричеству

Есть несколько способов провести электричество в гараж. Это можно сделать легально или нелегально. Но мы расскажем о том, как законно провести в гараж электричество.

Сегодня даже бывалые автолюбители забросили опасные эксперименты с незаконными врезками и подключениями. К тому же энергетики научились легко вычислять самовольных врезчиков. Поэтому действуем по закону.

Если подключиться к электричеству, минуя кооператив, например, провести кабель от соседа по гаражу, то рано или поздно данный факт выявится и нарушитель хлопот не оберётся.

Собственникам же индивидуальных гаражей необходимо в частном порядке заключить договор на подключение к электросетям, оформить лицевой счёт, книжку и платить за потреблённую электроэнергию.

Способы подключения гаража к электричеству

Если гараж кооперативный, то самый простой способ решить проблему — написать заявление на имя председателя ГСК и решить вопрос с кооперативным электриком.

Какие правила существуют для правильно монтажа проводки

Монтаж электропроводки имеет различные нюансы и тонкости.

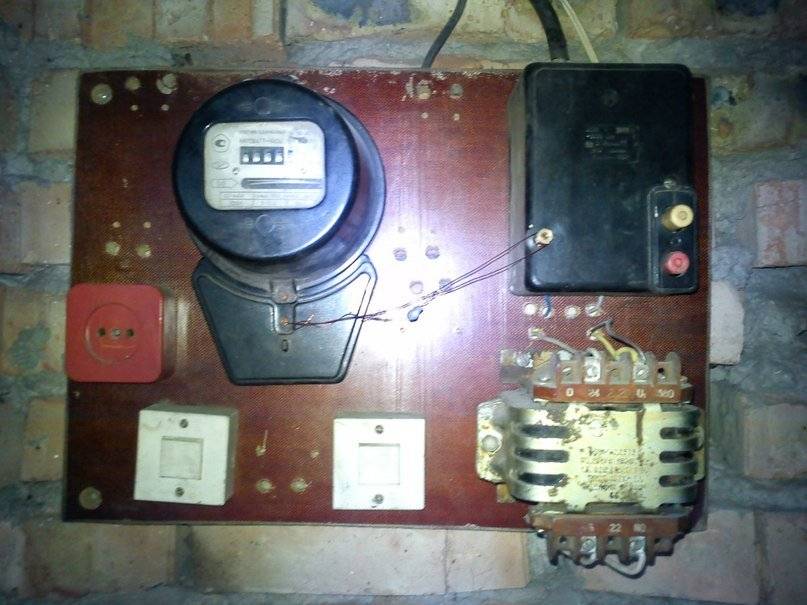

Электросчетчик для гаража

Итак:

Сразу определяемся, где установить электросчетчик для гаража. Именно с этого места будет делаться разводка к местам подключения светильников (см. Светильники для гаража).
Счетчик в гараж выбирается в зависимости от потребляемой энергии. Также следует их разделить на двухфазные и трехфазные. Если вы будете пользоваться сваркой, то вам понадобится второй вариант.

Для этого можно произвести монтаж дополнительных светильников. Установить лампы для гаража в нужных местах. От этого во многом будет зависеть расход электроэнергии в гараже.
Сразу определяемся с зонами. К примеру, в смотровой яме можно не делать стационарное освещение, а предусмотреть просто переноску.
Так же энергосберегающие лампы в гараже помогут сэкономить на освещении.
Если гараж сырой, необходимо на все розетки установить защиту от проникновения влаги и пыли.

Соблюдаем правила

Чтобы проводка в гараже долго радовала своего обладателя, при ее установке необходимо соблюдать некоторые правила, такие как:

Все провода должны быть уложены вертикально или горизонтально, все повороты необходимо проходить под прямым углом
Разводку необходимо проводить на некотором расстоянии от труб отопления и потолка
Розетки и выключатели также должны иметь некоторые отступы от входной двери и должны быть расположены удобно для человека относительно пола
Если в гараже есть погреб (см. Обустройство погреба в гараже и как это сделать) или смотровая яма, – там нельзя устанавливать розетки из-за повышенной влажности
Намного более безопасной является трехфазная проводка, чем однофазная, поэтому лучше отдать предпочтение именно ей

Необходимый инструмент

Чтобы грамотно и удобно провести все монтажные работы своими руками, необходимо проверить, все ли необходимые для работы инструменты есть в арсенале.

Основные – это:

Дрель и набор сверел
Отвертки, зубило и молоток
Короба необходимых размеров и гофрированная труба
Перфоратор
Саморезы, дюбеля и шурупы
Светильники, розетки, переходники, выключатели и трансформаторы

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

Плоскогубцы.
Кусачки.
Рулетка.
Хозяйственный нож.
Отвертка (со сменными насадками или с прямым и крестовым шлицем).
Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Правила создания схемы

Способ подключения гаража к электроснабжению будет зависеть от его месторасположения. В кооперативных гаражах к каждому боксу подведено электропитание. В такой ситуации владелец гаража самостоятельно разрабатывает схему электропроводки с учетом предельно допустимой мощности. Например, мощности 10А хватит только на то, чтобы пользоваться электрическим освещением и включать маломощные электроприборы. Мощность 16А позволит пользоваться приборами помощнее: например, бытовой электросваркой. А мощность 25А не предполагает каких-либо ограничений, и владелец гаража сможет использовать любой требуемый аппарат, работающий от сети.

Гаражи, располагающиеся на территории частного дома, обычно подключаются к электросети через общие автоматы. Зная, какое количество электроприборов потребляет электроэнергию в доме, можно будет рассчитать мощность электрооборудования, которое планируется подключать в гаражном помещении. Если планируется организовать свою домашнюю автомастерскую, то лучше подключить отдельную линию на 220В или 380В.

Схема проводки в гараже составляется с учетом того, какими электроприборами предстоит пользоваться в процессе эксплуатации помещения. Необходимо учитывать, какое количество лампочек будет гореть, и где они будут располагаться. Если гараж будет использоваться только для стоянки авто, то розеток и светильников лучше сделать по минимуму.

Нужно будет позаботиться о том, чтобы включить в схему устройство защитного отключения, которое предотвратит поражение током владельца помещения. Здесь необходимо учитывать ток нагрузки линии электропроводки, чтобы прибор смог сработать, когда это потребуется. Также нужно позаботиться о приобретении автоматических выключателей. Чтобы каждая линия была подключена автономно, нужно учитывать общую мощность подключаемых приборов и верно рассчитать сечение провода.

Простая схема включает в себя спаренные автоматические выключатели, одну или две розетки и несколько лампочек, которые управляются одноклавишным выключателем, то есть освещение будет регулироваться только им, и свет будет гореть везде сразу. Одна розетка также будет включена в цепь с лампочками, а другая — подключена к автомату. Таким образом, уходя из гаража, владелец будет уверен, что выключил свет и питание в розетках.

Схема электропроводки гаража со смотровой ямой будет несколько сложнее. В неё будут входить две группы освещения, две группы розеток, один электрический щит с вводным автоматом, УЗО и несколькими автоматическими выключателями.

Владелец гаража должен определиться с точкой ввода внешнего силового кабеля и местом установки щитка. При составлении схемы нужно учитывать, где будут располагаться светильники, розетки. Линии проводки должны прокладываться только в вертикальном или горизонтальном направлениях: переход из одного направления в другое осуществляется только под прямым углом.

Также необходимо обратить внимание на следующее:

Расстояние горизонтальных участков проводки от пола или потолка до углов гаража, проемов окон или дверей должно составлять не менее 15 см. То же самое касается и отопительных приборов.
Чтобы правильно рассчитать количество розеток, нужно помнить, что одна розетка рассчитывается на 6 квадратных метров. Розетки должны располагаться над полом на высоте 50-60 см.
Выключатели должны монтироваться на некотором расстоянии от дверных и оконных проемов и располагаться на высоте 1,5м от пола.
В смотровой яме розетки и выключатели для лампочек не устанавливаются.

Электричество в гараже самостоятельно

Молниезащита

Кто распоряжается снабжением внутри гаражного кооператива?

Правила создания схемы
