Электромагнитный замок на дверь: конструкция, сфера использования

Виды магнитных устройств

Самой главной характеристикой электромагнитных замков является сила сцепления. Данное значение может находиться в пределах от 150 кг до 1200 кг на разрыв. Согласитесь, это довольно много, так как среднестатистический человек не может создать усилия более 130 кг.

Устройство электромагнитного механизма

Как правило, в запирающих устройствах для межкомнатных дверей используются самые слабые магниты (в пределах 150 кг на разрыв). Входные механизмы требуют более сильного притягивания, и здесь минимальное значение начинается от 250 кг. Если посмотреть на тяжелые металлические двери, то по причине своего огромного веса они требуют силы сцепления не менее 1000 кг, чтобы надежно защищать помещение от нежелательных лиц. Самым ярким примером может послужить устройство на входные двери в подъезд.

Электромагнитные замки делятся на два основных вида:

по виду запирания;
по типу управления.

Дополнительно есть еще подвиды. Так, в зависимости от вида запирания разделяют данные элементы на:

удерживающие, где работа якоря заключается в отрыве. Здесь чаще всего встречаются накладные варианты. Врезные также есть, но они значительно реже применяются, так как имеют значительно ниже силу сцепления;
сдвижные, где работа якоря заключается в сдвиге. Данный тип в основном является врезным и требует точного соблюдения параметров расположения, которые указаны в инструкции.

В зависимости от типа управления все такие виды разделяются на:

те, которые имеют датчики Холла. Они требуют дополнительного питания и представляют собой специальную микросхему;
те, которые работают от элемента Геркона. Здесь не нужно подавать постоянное напряжение, так как само устройство под действием магнита закорачивается и поддерживает постоянное напряжение.

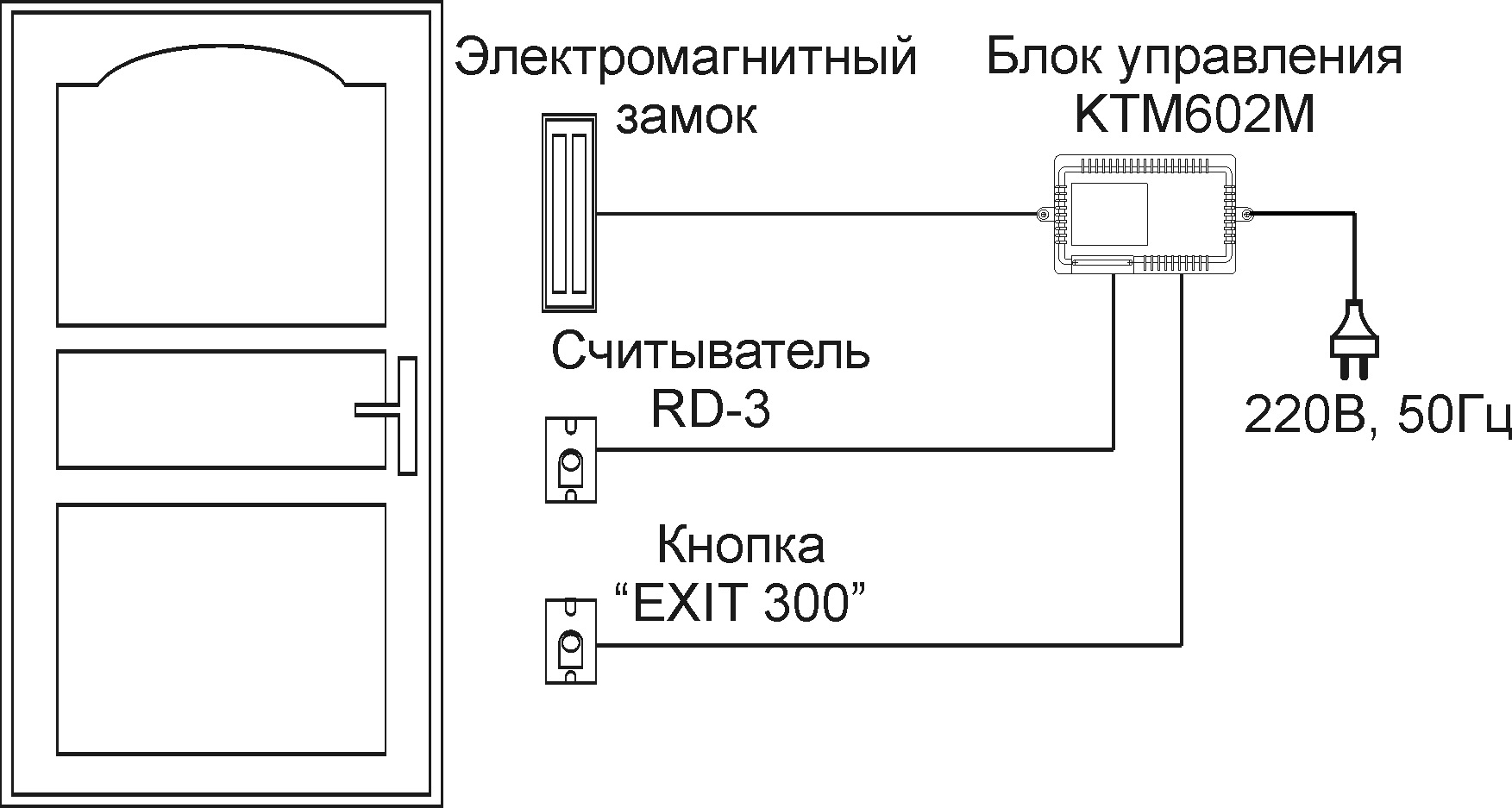

Схема работы электромагнитного замка

Критерии выбора

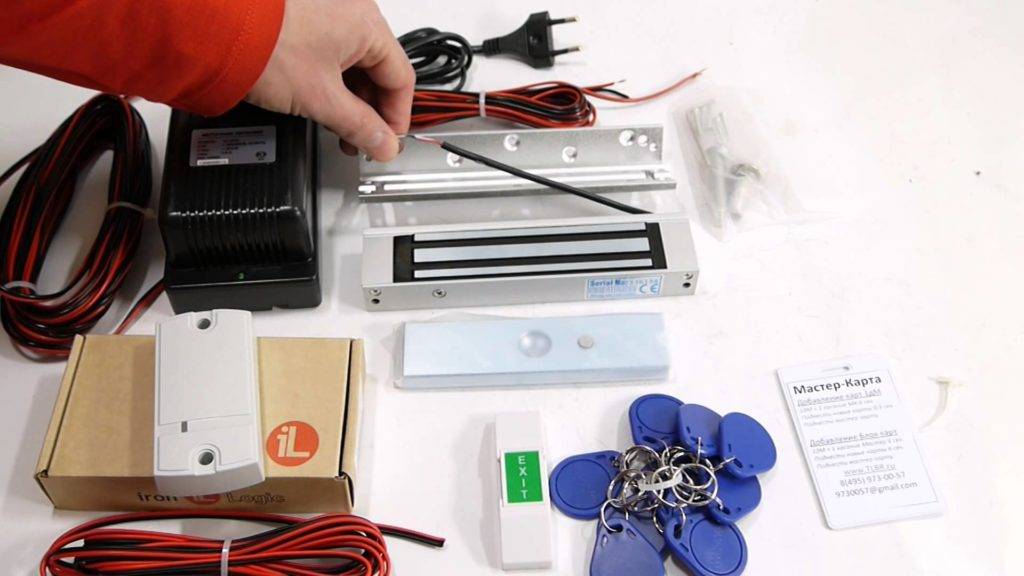

Выбирая подходящую модель электромагнитного запорного механизма, следует учитывать особенности их комплектации, внешний вид, размер, максимально возможный вес, метод крепления к дверному полотну.

При выборе электромагнитных замков следует помнить, что наряду с множеством положительных характеристик им требуется постоянная подача электричества. Поэтому следует отдать предпочтение моделям со встроенными аккумуляторами.

Для максимальной автономной работы выпускаются замки повышенной мощности, но из-за тяжелых блоков питания они предназначены для металлических дверей.

Еще одной важной характеристикой является сила удержания двери, которая может быть даже 500 кг. Чем больше сила, тем массивнее устройство

Так, для железных входных дверей применяются замки с максимальными характеристиками, а для витрин магазинов достаточно минимальных.

Если устройство не оснащено контроллерами, нужно сразу предусмотреть, будет ли оно использоваться с домофоном или как самостоятельный запирающий прибор.

Принцип действия

Электронные замки работают на основании общего алгоритма:

Считывание идентификатора пользователя: RFID ключ, отпечаток пальца, код.
Полученная информация в зашифрованном виде обрабатывается в контроллере замка.
Происходит проверка корректности сигнала и передача соответствующей команды механизму электрозамка.
Если в памяти замка уже присутствуют данные пользователя, дверь открывается.

Особенность, которой могут похвастаться многие электрозамки, — наличие функции удаленного управления. Такие устройства часто используются в устройстве «умного дома» — набор гаджетов, которые автоматизируют те или иные действия в доме.

Монтаж удерживающего замка

Для установки магнитного замка на дверь не нужен большой комплект инструментов:

дрель;
шуруповерт;
набор отверток.

Удерживающие электромагнитные замки бывают накладными и врезными. При установке магнитного замка на дверь силовая часть всегда монтируется на коробку, а ответная – на полотно. Это обусловлено удобством прокладки проводки и необходимостью обеспечения ее долговечности. Установка электромагнитного замка накладного типа выполняется максимально просто. Начинать нужно с выбора места расположения запирающего устройства.

Монтаж накладных магнитных замков для дверей чаще выполняется на верхней планке коробки. Там они меньше мешают передвижению людей. В месте установки по краю полотна наклеивается шаблон. На шаблоне указаны диаметры и места расположения отверстий. Боковые отверстия должны иметь определенную глубину, а центральное выполняется сквозным. К якорю прикручиваются штыри, препятствующие его проворачиванию вокруг оси.

В центральное сквозное отверстие пропускается болт с гладкой головкой, препятствующей взлому. Якорь притягивается к полотну не жестко, через мягкую прокладку. Это обеспечивает некоторую свободу смещения якоря относительно центрального крепления. Такая конструкция нужна для компенсации возможных неточностей сопряжения контактных поверхностей якоря и электромагнитного замка.

Монтажный комплект включает дополнительный уголок. Он крепится к внутренней поверхности коробки напротив якоря. К уголку прикручивается силовая часть замка

Врезные замки имеют одно важное преимущество. При открытой двери никакая часть замка не располагается в проеме

Такая установка выглядит эстетичнее. В теории для скрытой установки можно использовать любой электромагнитный замок. На практике предназначенные для этого модели компактнее и имеют адаптированный крепеж.

Для скрытой установки на коробке и в полотне в зоне притвора под размеры замка и якоря должны быть предусмотрены карманы. При скрытом монтаже есть большая свобода выбора места размещения. Удерживающая функция наиболее эффективно реализуется при установке устройства в районе ручки двери. Сам процесс монтажа принципиально не отличается. Установка магнитных удерживающих замков по возможности должна выполняться в сочетании с доводчиком.

Такой комплект обеспечивает плавное закрытие двери без резкого соударения контактирующих поверхностей. Защитное покрытие меньше повреждается и дольше защищает от коррозии. При установке удерживающих замков не критична точность сопряжения контактных поверхностей. На их функциональности не сказывается небольшое изменение геометрических параметров двери в процессе эксплуатации. Они не повреждаются в результате силового вскрытия.

Различные виды – одинаковое применение

Разделение электромагнитных замков на группы осуществляется на основании схемы взаимодействия его основных деталей:

Плоского якоря
Электромагнита.

Согласно этому принципу различают два вида устройств:

Удерживающие
Сдвиговые.

И если в первых планка работает на отрыв, то во-вторых – на сдвиг. Удерживающие электромагнитные замки имеют и еще одно название – прилипалы. Они легко устанавливаются, не требуя определенной точности при монтаже. Еще одним достоинством этой модели является простая регулировка.

Но все же главным плюсом электромагнитных замков этого типа является их полная независимость от состояния двери, которая может находиться под воздействием различных неблагоприятных факторов. Даже при взломе устройство остается работоспособным. Все эти качества привели к большому спросу на удерживающие замки магнитные на двери. Их устанавливают практически везде, где присутствует большое количество людей.

Однако существуют и определенные минусы. Так как удерживающий дверной замок магнитный устанавливается в верхней части двери, то может вызывать ее деформацию. Особенно ярко этот недостаток выражается при монтаже на легких полотнах. Кроме того, он может привести к появлению остаточной намагниченности. Не рекомендуется использование электромагнитных замковых систем на двери, открывающейся вовнутрь и тем более для двусторонних моделей.

Сдвиговые устройства тоже не идеальны. Они очень требовательны к расстоянию зазора между полотном и коробкой.

Различают следующие модификации замков магнитных на дверь:

Узкие
Влагостойкие.

Первые чаще всего применяются в витринах и отличаются небольшими размерами. Поэтому их установка даже на легком полотне не приводит к его изгибу, позволяя размещать несколько замков на одной двери, тем самым повышая силу удержания.

Замки невидимки, немного о них:

Влагостойкие электромагнитные дверные замки чаще всего используют на открытом воздухе или в холодильных установках. Они прекрасно работают при температуре от минус 25 до плюс 35 градусов.

Преимуществом сдвиговых замков магнитных на дверь является возможность внутренней установки, что дает возможность уменьшить размер дверного проема.

Без электропитания замок перестает быть замком

Главным недостатком электромагнитного замка является его абсолютная зависимость от электрического питания: при обесточивании он автоматически переходит в состояние «открыто». Если для некоторых дверей, например, парадных дверей подъезда жилого дома или межэтажных перегородок в офисе, это не слишком существенно, то в других случаях отсутствие запора двери может оказаться важным. Именно поэтому, многие модели магнитных замков дополнены аккумулятором и контролером, позволяющим перейти на резервное питание.

Время работы без сетевого тока зависит от мощности батарей и может доходить до суток

Для замков повышенной мощности и важности, кроме резервных аккумуляторов, могут устанавливаться специальные блоки питания повышенной емкости, обеспечивающие замок питанием на более длительный срок

В некоторых случаях этот недостаток может обернуться достоинством. Так, при необходимости экстренной эвакуации, например, в случае пожара, все внутренние и межкомнатные двери, перегородки офиса можно открыть одним переключением рубильника, обесточив их.

Есть еще один способ страховки на случай отключения электроснабжения: держать запасной механический замок. Этот способ прост, дешев, надежен, но назвать его эффективным трудно.

Этапы монтажа домофона

Прежде всего, нужно определить, в каком месте будет стоять та или иная функциональная часть домофона. Далее выполняются следующие операции:

проводится расчет проводника с запасом – позволяет беспрепятственно осуществить требуемые соединения;
выполняются штробы на стенах или потолке, прорезают канавки в деревянных конструкциях под кабель;
если поверхность позволяет, в ней нужно выполнить такую глубину штробы, в которую поместится защитный гофрированный шланг для проводника. При прокладке кабеля по металлическим конструкциям нужно обязательно ставить защитную трубку;
непосредственная установка оборудования. Сначала проводится врезка замка. При его установке в стальной двери могут возникнуть определенные трудности, решить которые поможет квалифицированный специалист;
установка источников электропитания. Как правило, на данном этапе рекомендуется обратиться за помощью к специалисту. Впрочем, имея элементарные знания в электрике, можно решить проблему своими силами. При монтаже домофона для квартиры блок питания устанавливается в щитке – в подъезде. В частном доме для этих целей отводится место, защищенное от атмосферных осадков. Если щиток будет накладным, для него выполняется надежное крепление. Скрытые, врезные щитки «прячут» в стенах, для чего заранее выполняется ниша по размеру коробки.
объединение всех частей видеодомофона в единую систему. По каждому элементу проводится коммутация видео системы, подключаются проводники, оборудование устанавливается на подготовленные заранее места

Важно проводить все работы аккуратно, внимательно, чтобы не пришлось переделывать всю систему заново;
штробы, в которых проложен кабель, замазывают, восстанавливают отделочные элементы.

В конечном итоге, после монтажных работ остается только проверить работоспособность видеодомофона.

Подготовка к работе

В среднем процесс установки занимает от 60 до 100 минут. Главное, не торопиться, чтобы сделать все правильно и качественно. Врезной замок монтировать сложнее, но при умении пользоваться болгаркой все должно получиться.

Несколько требований к монтажу

Полезные рекомендации по выполнению работ:

При монтаже электромеханического замка винты подтягивают плотно, иначе удары при захлопывании полотна быстро разболтают их. В дальнейшем это станет причиной повторного монтажа.
После установки устройство обычно тестируют. При обнаружении признаков нестабильной работы или заклинивания замка его снимают, заново начинают установку согласно всем требованиям.
Если работа выполнена правильно, но запорное устройство все равно не работает, следует обратиться к профессионалам. Это гарантировано принесет положительный результат.

Дополнительное оборудование

При использовании любой из методик монтажа замков электромагнитного типа возможно оснащение конструкции дополнительным функциональным блоком в виде видеодомофона. Схема установки и подключения устройства замка остается неизменной и может иметь несколько вариаций. Однако для подключения видеосвязи предпочтительней монтаж изделия на верхнюю внутреннюю часть дверного косяка.

Для изготовления индивидуальных электронных ключей под замок применяется специальный контроллер с программной кодировкой под главный мастер-ключ. Такая система оправдана при установке электромагнитного замка на входе в офисное помещение либо подъезд.

Критерии выбора электромагнитного замка

Выбирая электромагнитный замок для калитки, в первую очередь, следует обращать внимание на его технические характеристики. Рекомендуется изучить паспорт замка и обратить внимание на важные моменты:

Рекомендуется изучить паспорт замка и обратить внимание на важные моменты:

усилие удержания замка. Оно должно быть достаточно велико, так как оторвать калитку легче, чем обычную дверь — больше места и возможностей. Величина усилия обозначается буквами «ML»;
прочность корпуса. Оптимальный вариант — литой корпус из стали, без швов или соединений;
приспособленность конструкции к условиям улицы. Необходимо проверить, чтобы замок был рассчитан на работу при температурах от -30 °С до +50 ° С. Такие модели обычно хорошо защищены от контактов с влагой;

наличие защитного антикоррозийного покрытия — основная часть замка находится на улице, и никакая защита не будет лишней;
надежная изоляция электрических проводов и деталей. Это важный момент, так как при пробое на корпусе пользователь может получить удар током;
возможность подключения к замку видео- или домофонов, систем дистанционного или удаленного управления.

Сопоставляя параметры той или иной модели замка с приведенными критериями, выбирают наиболее подходящий вариант.

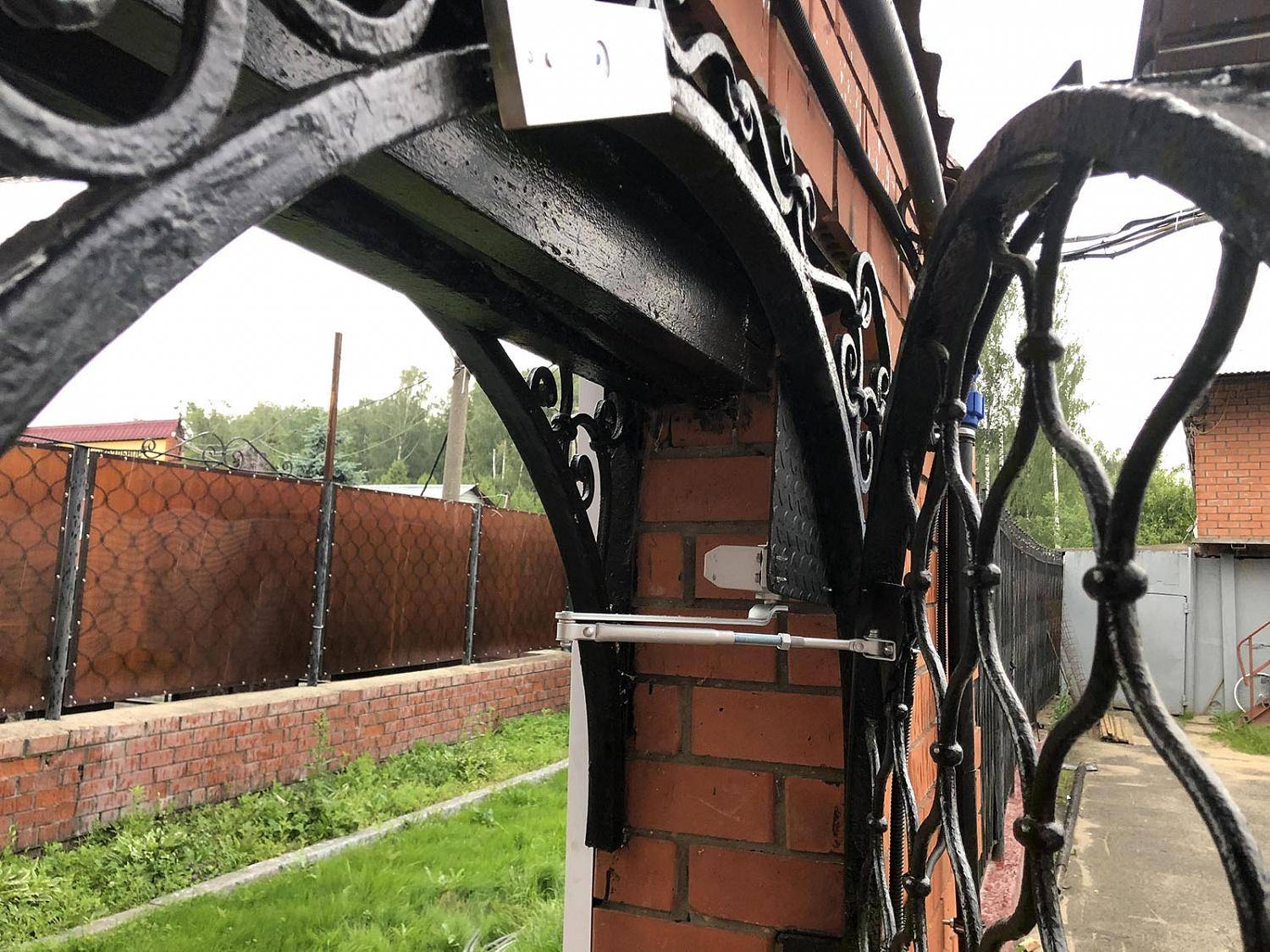

Система доступа на калитку

Рекомендуются модели с большим усилием на отрыв и с защитным антикоррозийным покрытием

Обращайте внимание на замки, укомплектованные источниками бесперебойного питания. Они обеспечат работоспособность замка в течение 6 часов, защищая помещение до восстановления подачи сетевой электроэнергии

По типу ключа

В зависимости от того, чем открывается замок, устройства делятся на:

1. Замки с физическим ключом. В качестве физического ключа обычно используется электронный брелок, который подаёт сигнал на электронную панель. Существуют также системы, предусматривающие использование карт, оснащенных магнитной полосой. Их часто используют в гостиницах.

2. Замки-невидимки. Не предполагают наличия панели с кнопками или устройство для считывания данных. Управление электронными замками-невидимками осуществляется посредством специального пульта или портативного девайса с поддержкой беспроводной связи.

3. Умные замки / смартлоки. Замок открывается дистанционно с помощью специального приложения на смартфоне. Позволяет контролировать замок, находясь далеко от дома.

4. Кодовые замки. С ними вы ни один раз встречались в повседневной жизни. Кодовые замки отличаются своей простотой по способу открывания. Такой замок включает в себя наборную кодовую панель и запорное устройство. Чтобы его открыть необходимо ввести код, зашитый в памяти устройства.

Кодовая панель электронного замка

Чаще всего кодовые замки устанавливаются на подъезды и предприятия. Угадать код практически невозможно, но лучше менять пароль хотя бы несколько раз в год.

5. Биометрические замок. Это уже настоящая фантастика! Биометрические замки обеспечивают доступ в помещение путем сканирования отпечатков пальцев, сетчатки глаза или лица владельца. Больше нет необходимости запоминать числовые пароли, носить с собой карточки или ключи.

Биометрические замки открываются за секунду, управляются через приложение, закрываются автоматически — больше не нужно переживать, что вы забыли закрыть дверь на замок. Подробнее о биометрических замках мы рассказывали в статье — Умная дверь с биометрическим замком: стоит ли покупать?

6. Комбинированные замки. Представляет собой замок с электронным ключом, дополненный биометрическим, механическим и кодовым управлением. Механизм сочетает в себе преимущества других видов — вы можете открыть дверь любым удобным для вас способом. Например, если ваши руки будут мокрыми или грязными, и отпечаток пальца не сработает, вы можете просто воспользоваться кодовой панелью, RFID-картой или открыть дверь через смартфон. Именно такие замки используются в дверях серии Cyber.

Алгоритм подключения замков на различные виды дверных полотен

Электромоторные замки

Данный тип замков по своим возможностям не отличается от электрических ригельных замков. Основным его отличием является использование для перемещения запорного механизма компактного электрического мотора.

Особенностью некоторых замков, использующих в качестве движущего элемента электродвигатель, является их встраивание в единый блок управления. Блоки управления могут обрабатывать информацию как с кнопочной панели, так и с различных по типу брелоков.

Данные электромоторные замки устанавливаются непосредственно на классические механические замки с цилиндрической личинкой. С их помощью можно легко и с минимальными затратами времени и сил переоборудовать классический механический замок, заменив обычную личинку замка на электромоторную.

Пример электромоторного замка-невидимки

Преимущества

Малое потребление электроэнергии и, как следствие, возможность продолжительной работы при питании от классических пальчиковых батарей.

Виды электромагнитных замков.

Классифицировать магнитные замки можно по принципу работы, по месту установки, и по методу монтажа. Первая категория в свою очередь делится на электрические и электромеханические устройства, вторая – на монтируемые сверху или посередине дверного полотна, а третья – требует ли конструкция врезки или прочих дополнительных операций по установке.

Самое значимое разделение, это по принципу работы – здесь электромагнитные устройства подразделяются на два вида:

Электромеханический

Этот вид замков обладает защелкой, как и стандартный цилиндровый или сувальдный. Вот только часть этой защелки является сердечником катушки и при подаче на неё напряжения, ригель втягивается и отпирает дверь.

Конструктивно, этот замок может быть очень разным.

Он может быть накладным или врезным, иметь разную форму ригеля, иметь разные источники питания катушки. Многие электромеханические устройства могут работать непосредственно от сети 220В, но также есть и другие варианты, где используются специальные источники питания с различными напряжениями тока. При этом может быть использован, как переменный, так и постоянный ток.

Электромагнитный

Не имеет подвижного ригеля, в этом главное его отличие. Запирает он, притягивая к себе пластину, которая одновременно является частью якоря катушки. Этот замок наиболее распространён и востребован у потребителей. Получается, что дверь «прилипает» и удерживается катушкой замка. Сила удержания, может быть очень разной, в зависимости от потребностей. В запертом состоянии замка, его катушка должна постоянно находиться под напряжением.

В случае отсутствия электричества, замок перестаёт действовать и дверь остаётся не запертой. Зависимость запирания от напряжения, можно считать недостатком, однако нормы безопасности предписывают устройство электромагнитных замков таким образом, чтобы в случае обесточивания, происходило аварийное открывание замка.

В большинстве случаев, магнитный замок на дверь монтируется накладным способом и не устанавливается внутрь конструкций. Как правило, это однотипные конструкции, не имеющие большого разнообразия моделей. Его недостатком является то, что он устанавливается в плоскости дверного проёма, что уменьшает сам проём, хотя и незначительно.

Комплектация домофона

Как правило, комплект состоит из таких элементов:

панель для вызова;
монитор домофона подключаемый внутри дома;
блок питания;
комплект ключей и замок;
коробка, в которую будет встроен блок питания;
видеокамера;
провода;
инструкция, в которой указан пошаговый план установки устройства.

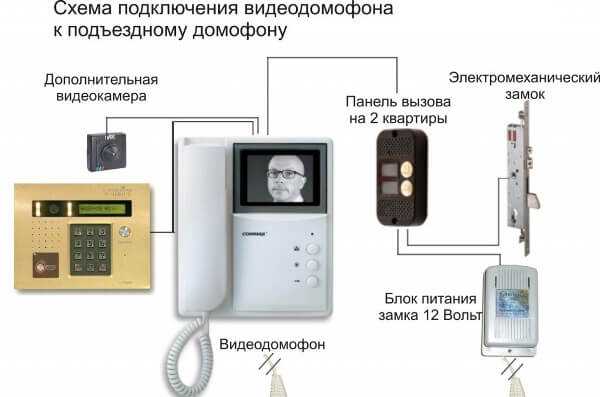

Схема для самостоятельного подключения домофона

Удобство электромеханического устройства заключается в том, что открыть его можно несколькими способами:

дистанционно, нажав на кнопку, расположенную на корпусе внутридомовой части домофона;
со стороны участка, воспользовавшись электронной или механической кнопкой;
с наружной стороны участка, применив карту, механический ключ или ввод кода.

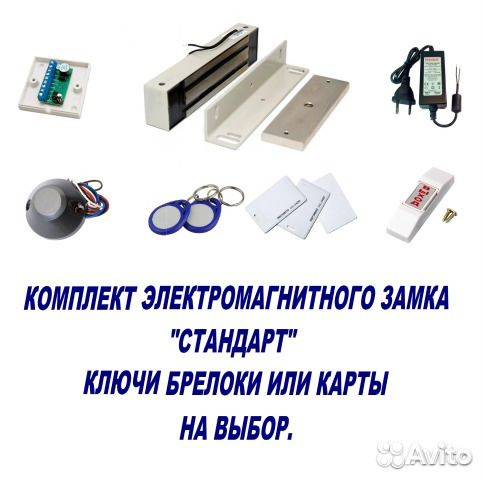

ЭМЗ, оснащенные контроллером

Автономные контроллеры применяются совместно с ЭМЗ для ограничения доступа в жилые многоквартирные дома, административные учреждения и на промышленные объекты. Электромагнитный замок с контроллером можно использовать в единой системе с таким оборудованием:

контактными и бесконтактными считывателями ключей;
нормально разомкнутыми кнопками открывания замков;
внешними светодиодами и зуммерами;
датчиками открытых дверей;
перемычкой инверсии входа, позволяющей выполнять открывание дверей как при помощи подачи, так и снятия напряжения.

Также ЭМЗ, оснащенный контроллером, совместим с ПК, который ведет базу ключей, а также производит их оперативную смену как выгрузку, так и загрузку.

Преимущества и недостатки

В работе электромагнитного замка можно выделить такие плюсы:

Надёжность. В отличие от электромеханических замков не имеет множество деталей, которые могут выйти из строя при большой проходимости людей. Устанавливается в подъездах, офисах, цехах.
Открыть дверь можно дистанционно.
Можно установить на полотно из любого материала (метал, дерево, пластик, стекло). Главное, перед покупкой замка проконсультироваться со специалистом: какая сила воздействия необходима для установки механизма на дверь из выбранного материала.
Легкий в монтаже, обслуживании.
Не требует большого количества электричества. Но чем мощнее сила воздействия, тем больше нужно будет энергии. Но устанавливать такой механизм нет смысла. Лучше выбрать что то среднее (350-500 кг).
Перепады температуры, осадки не влияют на работу механизма.
Доступная стоимость.
Можно подключить дополнительные устройства (видеофон).

Большим минусом работы электромеханического замка является полная зависимость от подачи электроэнергии. Если по какой либо причине пропадет свет, то дверь будет легко открыть. Особо опасно если дверь входная.

Но к счастью эту проблему можно устранить путём установки дополнительного блока-аккумулятора питания. Если электричество отключается, контроллер переключается на резервное питание. При серьёзных авариях система может не функционировать.

Еще решение – дополнительный механический замок. Он надёжный, и даже если со временем сломается, его легко отремонтировать своими руками.
