Электромагнитный замок на калитку — особенности, разновидности, советы

Лучший вид магнитного замка для наружной установки

Электромагнитные запорные устройства на рынке представлены двумя большими группами изделий:

Удерживающими, считающимися самыми распространенными
Сдвиговыми – более сложными, врезными моделями.

В калитках чаще всего устанавливают именно удерживающие замки. Это объясняется их конструктивными особенностями и способом монтажа. Так как удерживающие модели относятся к накладным, то их установка намного проще и удобнее, чем сдвиговых.

Смотрим видео замковая система на калитку своими руками:

Принцип работы таких запорных механизмов заключается в притягивании ответной пластины к магниту. А так как она обычно располагается на створке калитки, то в процессе срабатывания устройства дверь закрывается и удерживается в этом состоянии.

В случае такого использования электромагнитного замка необходимо учитывать его «мощность» или силу удержания. Для обычной калитки она может быть в пределах 150-200 кг. Популярность использования таких изделий объясняется несколькими факторами.

Первым и, наверное, самым привлекательным является легкий монтаж и подключение. Еще одним преимуществом магнитных замков на калитку считается простота в уходе и нетребовательность устройства. Да и надежность таких схем весьма высока, установленные на гаражные ворота или калитку, они хорошо справляются со своей задачей.

Управлять таким оборудованием очень просто, тем более удобным этот процесс становится при установке системы дистанционного открывания калитки. В таком случае вам не потребуется выходить на улицу, чтобы встретить гостей – обеспечить доступ для них на территорию двора можно, не выходя из дома.

Недостатком электромагнитных замков является зависимость их работы от электричества. В случае его отключения ваша калитка окажется открытой. Избежать такой ситуации поможет дублирующий запор.

Он устанавливается на калитку вместе с электромагнитным устройством и используется при отсутствии электричества.Кроме того, конструкция замка не содержит движущихся элементов.

Он состоит из пластины и электромагнита и отпирается специальным магнитным ключом. Управление работой замка возможно также с домофона или пульта ДУ.

Вызывная панель

Панель вызова служит для идентификации гостей и посетителей. Она подключается к монитору напрямую и получает питание от него. В зависимости от модели панель включает следующие элементы:

Реле, предназначенное для управления замком;
Подсветку, обеспечивающую видимость в темное время суток;
Микрофон и динамики для двусторонней связи.

Сначала нужно определиться с местом для установки панели. В многоквартирном доме ее можно поставить как на входе в подъезд, так и у дверей квартиры (а можно сделать параллельное подключение и установить сразу две панели). Оптимальная высота ее расположения – 1,4-1,6 м от земли или пола. Если все элементы системы приобретаются отдельно, следует учесть, чтобы видеосигнал, передаваемый камерой, соответствовал сигналу, принимаемому монитором.

Обзорный угол встроенной видеокамеры – около 60 градусов. Он должен охватывать все пространство около входа. Если панель вызова монтируется на улице, лучше выбрать более дорогостоящее, но безопасное устройство, обладающее антивандальными свойствами, устойчивое к механическим и природным воздействиям. Сперва делается сквозное отверстие для проводов, затем крепится сама панель с помощью дюбелей. Для защиты объектива от прямых солнечных лучей можно сделать над нею козырек.

Для чего необходимо устанавливать домофон в частный дом

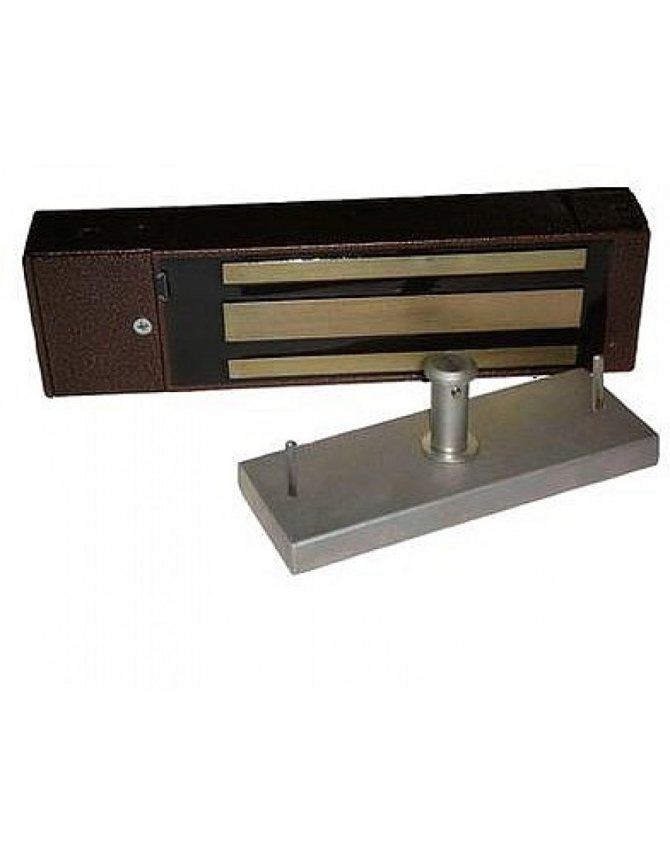

Что такое электромагнитный замок

Powerlock 400G

Основные технические параметры

Электромагнитный замок обладает рядом характеристик, которые стоит учесть в процессе выбора и покупки устройства.

Среди них:

Сила удерживания. Как правило, электромагнитные запирающие изделия имеют большую нагрузку на отрыв (измеряется в килограммах). В продаже можно встретить изделия, имеющие удерживающую силу от 100 до 1000 килограмм и больше. При выборе товара одного производителя учтите, что шаг между разными моделями составляет от 50 до 100 килограмм. Для межкомнатных дверей достаточно силы удержания, равной 150 кг, а для входных, этот параметр должен быть от 250 и более. Для металлических требования и того выше — от 1000 кг.
Остаточная намагниченность. В процессе эксплуатации бывают ситуации, когда дверь с электромагнитным замком открывается с большим трудом. Это связано с наличием остаточной намагниченностью ЭМЗ, вызванной ошибками в технологическом процессе или неправильным выбором параметров магнита. Оптимальная остаточная намагниченность должна быть не больше 1,5 — 2 кг.

Конструкция электрозамка

В настоящий момент на рынке предлагаются различные защитные устройства, которые можно использовать для обеспечения безопасности дома или участка в целом. Работы по установке таких замков и их обслуживанию выполняют специализированные компании. Однако установку электромеханического замка можно выполнить и своими руками.

Если говорить об электромеханическом замке на калитку, то, отметим, что он своим видом похож на механические запоры стандартного типа, причем как внешне, так и по своему внутреннему устройству. Присутствие электронной составляющей является главным отличительным моментом этого защитного механизма от обычного механического замка.

Благодаря электрическому механизму обеспечивается возможность управления разными способами. Чтобы открыть замок, можно использовать ключ. Отомкнуть его можно магнитной картой или воспользоваться клавиатурой, набрав кодовое слово.

Довольно простым является механизм работы такого защитного устройства.

Соленоид в большинстве конструкций используется для управления положением ригеля.

Когда происходит подача управляющего сигнала, соленоид выполняет оттягивание запорного ригеля из ответной части замка. Далее происходит фиксирование ригеля.

Его закрепление в таком положении осуществляется при помощи фиксатора. Таким образом, дверь становится открытой. При поступлении повторного сигнала или при включении электрического напряжения фиксатор перестает поддерживать ригель, и последний под воздействием пружины возвращается в закрытое положение.

Электромеханическое запорное устройство можно открыть изнутри нажатием кнопки, а снаружи —используя обычный ключ.

В настоящий момент на рынке представлены два типа электромеханических замков:

врезной;
накладной.

Защитные устройства первого типа можно установить на ворота или на входные двери в доме. Во втором случае они встраиваются во внутреннюю полость дверного изделия. Чтобы открыть такой механизм, можно воспользоваться ключом или подать управляющий сигнал. Своим внешним видом эти защитные изделия ничем не отличаются от механических замковых устройств.

Если владелец хочет изнутри открыть такой замочный механизм, то достаточно нажатия кнопки. Открыть его снаружи можно, если воспользоваться кроме ключа сигналом брелока. Приобретая такой замок, в комплекте потребитель может обнаружить:

крепежные элементы;
ответные части;
ключи.

Проведение установки электромагнитного замка

Как правило, в комплекте с устройством идет подробная документация по монтажу. Она может немного отличаться от нашей инструкции, но, тем не менее, процедура заключается в следующих шагах:

С самого начала обязательно нужно разметить область установки. Она отмечается при помощи карандаша.
Трафарет пластины фиксируется на дверном полотне в нужном месте.
При помощи сверл и различных приспособлений создаются отверстия нужного диаметра. На самой створке производится установка якоря. Применяемые при этом крепежные элементы зависят от материала, из которого состоит основа. Также на этом этапе делается посадочное место под сам элемент. Здесь все зависит от его вида.
Требуемые провода подводятся в монтажное место для самой коробки с электромагнитом. Все подсоединяется согласно схеме, которая идет вместе с инструкцией.
Коробок крепится при помощи специальных крепежных элементов и проверяется на работоспособность.

Стоит отметить, что установка такого вида запирающего устройства возможна и с подсоединением к охранной системе. В данном случае технология процедуры немного другая и ее практически невозможно провести самостоятельно. Здесь все работы выполняют специалисты, которые предоставляются охранной службой.

Обзор производителей

На сегодняшний день существует очень много самых разных производителей, который выпускают продукцию в виде надёжных магнитных замков. Каждый магнитный замок для калитки различается друг от друга, одни производители делают упор на компактность, другие на надёжность, третьи стараются удешевить конструкции и при этом не потерять качество. Так что следует разобрать несколько самых популярных производителей, чтобы понять, что же у них разного. Наиболее часто используемыми брендами являются Vizit, Trinix и YLI.

Врезные модели замков марки SOCA

Первая марка встречается чаще всего, обладают высокой надёжностью и экономичностью. Очень часто их оснащают системами снятия излишней намагниченности что улучшает комфортабельность работы с ними.

Накладные модели марки Falcon-Eye

Магнитный замок Триникс, обладает довольно широкой комплектацией. Производитель продумал многие нюансы и выпускает различные крепления, которые помогут сделать монтаж проще и качественней, на любой калитке.

Система электромагнитного замка от YLI немного отличается от стандартных замков, так как запирающим элементом в ней служит затворный палец, который при выключении электричества остаётся в закрытом положении и открыть его можно с помощью специального ключа. Такая система отлично подходит для таких участков, где часто случаются перепады или полное отключение электричества.

Стоит ли устанавливать на калитку магнитный механизм

Выбирая запорное устройство, обращают внимание на все, имеющиеся на рынке модели. Среди них электромагнитные замки занимают особое место

Они отличаются высокой надежностью, долговечностью и невысокой ценой, и позволяют держать калитку закрытой от нежданных посетителей. Но, выбирая модель, необходимо понимать разницу между магнитным и электромагнитным замками. Первые представляют собой миниатюрное изделие, которое имеет небольшую удерживающую силу и устанавливается чаще всего на стеклянные или бескаркасные двери.

Смотрим видео, механический или магнитный:

Вторые, наоборот, отличаются высокой «мощностью» и пригодны для установки не только на входную дверь, но и дворовую калитку. Особенно актуально такое запорное устройство для владельцев частных домов, которые часто пользуются калиткой, но не желают постоянно носить с собой целую связку ключей.

Установив электромагнитный замок, вы сможете управлять его работой при помощи магнитного ключа. Он обладает небольшими размерами и его проще носить с собой.

Самые популярные модели замков для калитки

Для использования в условиях улицы лучше всего подходят запорные устройства, оснащенные антивандальной защитой. Одним из таких является электромагнитный замок AccordTek ML-194. Диапазон его рабочих температур составляет от -30 до +50°C, поэтому такие модели находят широкое применение в любых регионах страны.

Смотрим видео, о данной продукции:

Замок имеет достаточно большой вес, составляющий 5,6 кг и усилие удержания в 500 кг, поэтому его установка возможна даже на тяжелую калитку из металла. В комплекте с запорным устройством поставляются крепежные изделия и уголок для крепления основной части. На такой магнитный замок цена составляет около 2 тысяч рублей, позволяя приобретать его всем желающим.

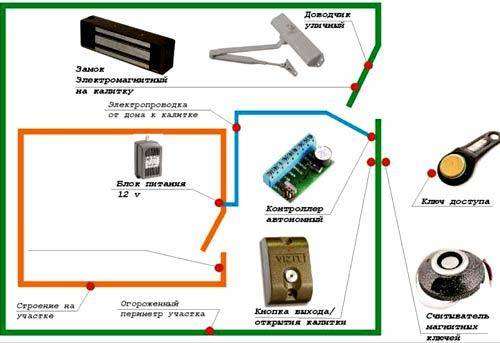

Кроме отдельных замков на калитку в продаже можно встретить и уже готовые комплекты. Обычно они состоят из:

Запорного механизма
Контроллера
Считывателя
Блока бесперебойного питания с аккумулятором
Кнопки выхода.

Один из таких комплектов собран на базе замка марки ML 295K. Управление работой этого устройства осуществляется с любого видеодомофона, если параллельно кнопке открытия двери подключить контакты вызывной панели. Благодаря наличию в комплекте бесперебойника замок имеет время автономной работы до 6 часов, исключая возможность открытия калитки при отключении электричества.

Еще одна из моделей замков на калитку – это устройство Securitron M62. Это изделие американского производителя, отличающееся большой силой удержания, достигающей 544 кг и широким диапазоном рабочих температур от – 40 до + 60°C.

Установив такой замок на калитку вы можете быть уверены в том, что несанкционированный доступ на территорию вашего домовладения будет невозможен.

Подведем итоги

Существует огромное количество моделей магнитных замков на калитку. Они отличаются в конструктивном плане, способом управления и ценой. Среди них присутствуют модели со встроенным контроллером, управляющим работой запорного механизма и кодирующим ключи.

Такие замки имеют прочный металлический корпус, внутрь которого помещают штыри, выполняющие роль запирающего механизма и сердечник. Со стороны улицы располагается магнитный элемент и замочная скважина, а во дворе устанавливается кнопка открывания замка. Комплект может быть дополнен накладными декоративными пластинами и ручками.

Монтаж электромагнитного замка может выполнить каждый, он не требует специальных инструментов и навыков. Эксплуатация таких механизмов предельно простая. Все эти качества привели к повышению спроса на такие запорные устройства и широкому применению их на различных объектах.

Выбираем замок на калитку

Комплектация простейшего механизма

Для калиток, устанавливаемых на улице, лучше всего подойдут электромагнитные замки с антивандальной защитой на магните. Примером такого замка может быть AccordTek ML-194. Он прекрасно работает в диапазоне температур от -30 до +50°C. При этом, имея вес в 5,6 кг, он обеспечивает усилие на удержание двери в 500 кг.

Главным критерием любого электромагнитного замка является сила на отрыв. Для калиток достаточно использовать замки с показателем в 150-200 кг. Силу отрыва можно узнать прямо из названия модели, так как зачастую все замки маркируются индексом «ML» цифры после этого индекса и означают силу удержания.

Производители и модели

АccordTec

Торговая марка АccordTec принадлежит ООО “Аккорд —2001” российского производителя технических средств обеспечения безопасности.

Компания АccordTec выпускает широкий ассортимент электромагнитных замков. Продукция бренда подходит для эксплуатации в коммерческом и жилом секторе, и на государственных предприятиях.

ML-295K	ML-180K	ML-100K

Сила удержания
295	180	100
Питание
12V	12V	DC12V
Потребление
0.47A	0.4A	0.4A
Тип крепления
Накладное	Накладное	Накладное
Рабочая температура,°C
от -30 до +50	от -30 до +50	от -30 до +50
Габаритные размеры
222х52х34	180x40x25	180x33x23
Вес, кг
3,3	1,6	1,2

Продукция AccordTec ML предназначена для использования в учреждениях и офисах, для установки на шкафы. Корпуса изделий производят из штампованной стали толщиной 1 мм.

YLI Electronic

Компания YLI Electronic занимает лидирующие позиции среди производителей ЭЛЕКтромагнитных ЗАМков в Азии. Благодаря цифровому автоматическому оборудованию, YLI Electronic выпускает надежную продукцию, соответствующую требуемым нормам и стандартам.

Типы и виды электромагнитных замков и особенности их установки

Все электромагнитны замки условно делятся на два вида:

По способу закрытия;
По особенностям управления.

Также существует и ряд подвидов, отличающихся по принципам запирания:

Удерживающие. В таких ЭМЗ якорь устройства работает на отрыв. Здесь наиболее популярны накладные замки, но встречаются и врезные варианты (применяются реже из-за низкого сцепного усилия);
Сдвижные. В таком электромагнитном замке принцип действия построен на сдвиге якоря. Сдвижные электромагнитные запирающие устройства, как правило, являются врезными, а их монтаж требует особого внимания и четкого следования инструкции.

На что обращать внимание при выборе модели

Для того чтобы электромагнитный замок на воротах или калитке служил долго и надежно, при его подборе следует обращать внимание на следующие критерии:

Корпус замка должен быть прочным, крепления качественные. Магниты должны максимально плотно замыкать устройство. Лучше выбирать модели с цельным литым корпусом, без лишних швов и стыков — уличные.
Рабочие механизмы и электрические детали должны быть надежно изолированы от влаги.
Все участки электрической цепи должны иметь надежную изоляцию, чтобы исключить попадание электрического тока на металлические детали калитки, ворот, забора, и т.д.
Все металлические детали замка должны быть покрыты антикоррозийным составом. Для легких конструкций допускается оборудование магнитными замками с лаковым или силиконовым покрытием. Для массивных сооружений лучше выбирать изделия, покрытые специальной металлической пленкой.

Степень надежности

Ответные планки у этих изделий в основном выполнены из нержавейки, которая при изготовлении покрывается антикоррозийным средством.

Замки электромагнитного типа разделены на 2 группы:

Удерживающие устройства (самые распространенные).
Сдвиговые изделия – врезные, наиболее сложные.

В калитках и воротах монтируют именно замки из первой группы. Это обусловлено вариантом установки и конструктивными характеристиками. Поскольку удерживающие модели являются накладными, их монтаж значительно проще.

Процесс функционирования основан на притяжении магнитом ответной пластины, а поскольку она обычно обустроена на створке двери, то при срабатывании механизма калитка закрывается и остается в этом виде.

При использовании электромагнитного запорного устройства следует врать во внимание силу и мощь удержания. Популярность среди потребителей обусловлена несколькими причинами:

Популярность среди потребителей обусловлена несколькими причинами:

простая установка и подключение;
несложный уход за изделием;
высокая надежность;
простота управления, особенно при монтаже дистанционной системы.

Недостаток таких запорных устройств – зависимость их функционирования от напряжения. Если нет электричества, дверь окажется в открытом состоянии. Избежать данной неприятности можно с помощью дублирующего замка. Он монтируется на ворота совместно с электромагнитным механизмом и используется при отсутствии напряжения.

Помимо этого, в конструкции устройства отсутствуют движущиеся элементы. Она включает пластину и электромагнит, открывается специальным ключом. Управлять замком также можно с домофона либо пульта.

Отдавая предпочтение тому или иному замку на калитку, рассматривайте все модели, представленные на рынке. Электромагнитные запоры занимают значимую нишу. Они надежные, имеют длительный период эксплуатации. Но приобретая устройство, следует различать магнитные и электромагнитные изделия. Первые – это миниатюрные замки, обладающие небольшой удерживающей силой и монтируются наиболее часто на двери, у которых нет каркаса либо из стекла.

Второй тип, наоборот, имеет высокую «мощность» и подходят для обустройства уличной калитки. Подходят такие замки для частных домовладений, где хозяева регулярно пользуются воротами, однако не хотят держать постоянно при себе огромную связку ключей. В данном случае для управления калиткой нужен лишь небольшой магнитный ключ.

Что рекомендуют специалисты?

Электромагнитный замок требует особого подхода в обслуживании. Так, специалисты рекомендуют:

Периодически проверять состояние пластины. Это необходимо для обеспечения нормального сцепления с электромагнитом. Проблема ЭМЗ в том, что сила сцепления зависит от расстояния до источника. Здесь действует геометрическая прогрессия, поэтому даже несколько миллиметров играют значительную роль. Как только на пластину попадает влага, начинается окислительный процесс. При этом гидроксид и оксид мешают механизму выполнять свои функции, из-за чего в будущем возможно снижение силы сцепления.
Быть внимательным при установке ЭМ замка на двери. Как правило, в процессе крепления применяются саморезы или другие элементы, ослабляющие силу запорного механизма. Вот почему этот параметр необходимо проверять, чтобы избежать отпадания пластины.
Приобрести или найти мастер-ключ. С помощью такого изделия производится обслуживание контроллера и кодирование карточки на вход. В случае утери ключа берите в коробке запасной вариант ключа, с помощью которого можно программировать остальные.
Соблюдать меры безопасности. В процессе монтажа ЭМЦ многие путают клеммы выхода и входа или оставляют большие открытые части. В результате возможно короткое замыкание и уменьшение ресурса изделия.

Электромагнитный замок является надежным помощником в вопросе защиты дома, квартиры, офиса или любого другого помещения. Главное — внимательно подойти к вопросу его выбора и установки.

При отсутствии необходимых знаний и времени для рассмотрения темы лучше довериться профессионалам.

Монтаж магнитного замка своими руками

Все работы можно сделать самому, если придерживаться простых рекомендаций.

Установка на распашные ворота

Достаточно купить замок с силой удержания в 280 кг.

На ворота монтируется блок питания. Замок подсоединяется через замкнутое реле на 12 В. Как только срабатывает реле, запор начинает работать.

Замок фиксируется к одной створке, ответная панель – к другой. Крепеж выполняется болтами. Управление доступно дистанционно.

Монтировать такой замок можно и на распашные и откатные ворота.

На калитку

Последовательность установки:

Просверливают отверстия под саморезы в металлической рамке калитки. Диаметр делают на 1‒2 мм меньше самого самореза.
К рамке крепят корпус замка, к створке ‒ ответную панель.
Провода от считывающей панели пускают по краю калитки. Узел фиксируют на створке, прячут в полость забора.
С уличной стороны двери ставят контроллер. Механизм распознает карты, магнитные ключи. Допускается установка кодового контроллера, но это устройство не особо надежное.
Со двора на калитку крепят кнопку выхода. С ее помощью усадьбу получится покинуть без ключа. Располагают кнопку так, чтобы до нее нельзя было дотянуться с улицы.
Для подключения замка к питанию используют двухжильный кабель сечением в 1,5 квадрата.
Проводку тщательно изолируют, прячут в пластиковые лотки, чтобы кабель не намокал.

После этого пробуют закрыть и открыть двери.

Особенности выбора электромеханического замка

Разобравшись в видах и особенностях устройства, необходимо четко определить условия использования и решить, что именно вам нужно от электромеханического замка:

интенсивность использования. Недорогой замок для квартиры, в которой живет небольшая семья или надежное устройство для офиса с большой проходимостью;
будете ли вы подключать домофон, видеофон или электронный таймер. Если да, то необходимо подобрать модель с возможностью подключения;
оцените необходимый уровень безопасности. Возможно, вам понадобится механизм с усиленной защитой.

Для эксплуатации на улице необходимо выбирать влагозащищенный замок

Кроме того, перед покупкой лучше узнать, как будет вести себя устройство при отсутствии электричества. Например, открываться изнутри кнопкой, а снаружи – ключом.

Магнитный и электромагнитный типы замков

Такие запорные механизмы имеют как много общих черт, так и некоторые различия. Классические и дешевые магнитные устройства предназначены для удержания не очень тяжелых дверей. Их часто используют в качестве запорного механизма на бескаркасных или стеклянных дверях.

При сравнительно невысокой цене такие изделия способны справиться с серьезной нагрузкой. Чаще всего калитка с магнитной разблокировкой представляет собой калитку, на которой установлен качественный электромагнитный замок.

Схема конструкции электромагнитного замка

Хороший электромагнитный замок для работы на открытом воздухе должен отвечать следующим требованиям:

Широкий диапазон рабочей температуры (от −35 и до +50);
Мощное усилие удержания (около 500 кг);
Герметичный корпус и надежное защитное покрытие.

Набор электромагнитного запора имеет стандартную комплектацию:

Сам запор;
Считыватель;
Кнопка выхода;
Система контроля (контроллер);
Блок питания с аккумулятором (не во всех наборах).

Такое устройство можно подключить к видеодомофону. Бесперебойный блок питания позволяет запорному изделию работать в автономном режиме не менее шести часов.

Так выглядит блок питания для электромагнитного замка

Как установить электромагнитный замок на металлическое полотно

Самостоятельная установка электромагнитной запорной системы на конструкции из металла имеет некоторые особенности. Так, предварительно на полотне необходимо расположить так называемый утюг, под которым принято подразумевает ответную часть устройства. Для данной части необходимо отводить большой участок. Именно поэтому ее монтаж проводится первым. При этом самим запорным механизмом разрешается несколько «играть».

Комплект установки электромагнитного замка

Монтаж изделия можно произвести несколькими методами. Проще и удобнее всего выполнить работы с использованием специального уголка. Как правило, данная деталь идет в комплекте с устройством. Для начала на рамку фиксируется уголок. Только потом можно монтировать замок. Перед работой мастеру потребуется подготовить метчик, винты и дрель со сверлами соответствующего диаметра. На уголок прибор оптимально фиксировать специальными винтами, закрепляя их шестигранником.

Если в процессе возникли сложности, и на раму уголок установить не получается, то можно пойти на определенную хитрость. Для этого в основе делают несколько отверстий, которые должны идеально совпадать с такими же дырочками на замке. Все теми же винтами замыкающий элемент необходимо зафиксировать на раме. При этом в просверленных фрагментах обязательно создается резьба, совпадающая с нарезками на винтах.

Так как отверстия в раме не позволят отрегулировать положение устройства, необходимо очень внимательно делать разметку.
