Замок для калитки

Как выбрать замок на калитку – основные принципы

Самое слабое место механической части – подверженность коррозии. Запорный механизм должен быть выполнен из материала, стойкого к окислению.

При выборе важно учитывать следующие критерии:

• Вес двери и нагрузку на нее.
• Устойчивость к влиянию влаги, перепадам температур.
• Качество сборки. Корпусная часть должна быть плотно закрыта, а количество зазоров минимальное.
• Толщину дверного полотна, габариты проема.
• Сечение профильной трубы каркаса.
• Степень эксплуатационной нагрузки.
• Размер лицевой планки замка.

Существует четыре уровня безопасности изделий. Замки с первым и вторым уровнем легче поддаются взлому, они предназначены для эксплуатации внутри помещений. По ГОСТу их элементы не испытывают на стойкость к коррозии. С третьим и четвертым – самые надежные.

Удобный вариант, когда со стороны двора калитка дополнительно закрывается на крючок или защелку, а со стороны улицы открывается только ключом.

Итак, что мы ищем: механическое устройство с закрытым корпусом, выполненное из прочного металла. Дополнительные «приметы» – 3-4 класс безопасности, влагозащищенное покрытие, отсутствие щелей, отверстий.

Еще один важный момент – наличие зазоров в механизме. Это снизит риск промерзания. Замок должен хорошо работать и в мороз, и под проливным дождем.

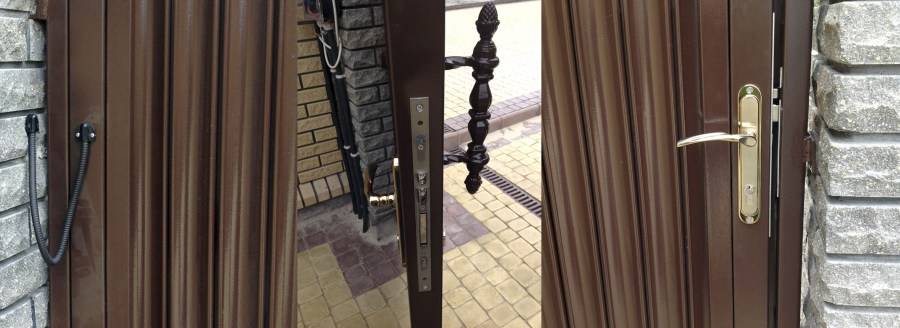

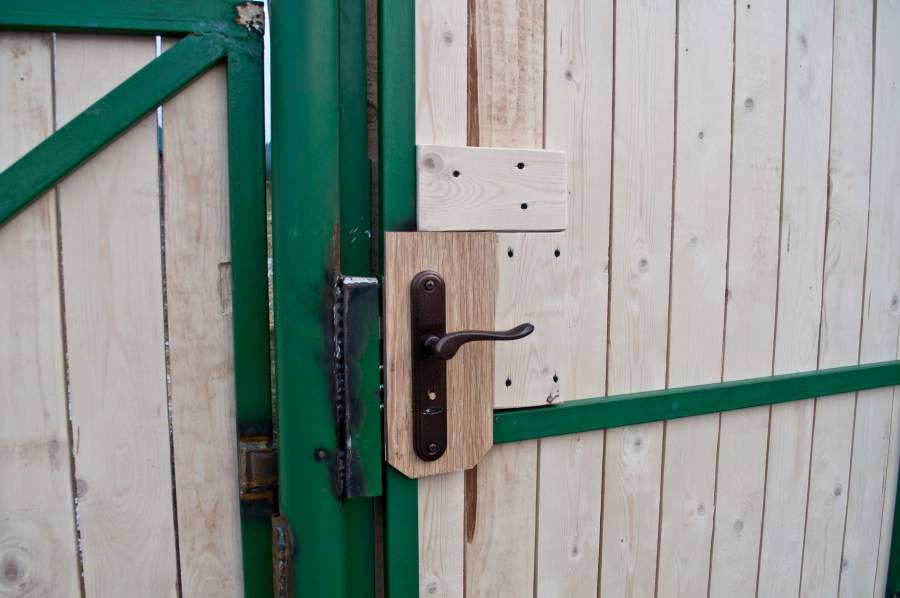

Накладной или врезной – зависит от материала, а также состояния двери. На тонкую конструкцию из профнастила можно (при желании) установить электромеханический или электромагнитный модуль.

И последнее. При выборе соизмеряйте понятия необходимого и достаточного. Если ваш забор – деревянный штакетник, который закрывает участок только от собак, или сетка-рабица высотой 70 см, то класс взломостойкости и прочие навороты роли не играют.

Какой запорный механизм подойдет для калитки на улицу?

Предпочтительнее сувальдный. Он лучше работает при значительных перепадах температур, в условиях сырости, запыленности. Цилиндровый требует высокой точности, что на улице не всегда выполнимо. Кроме того, у него повышенный риск попадания дождевой воды внутрь.

Лучший вид магнитного замка для наружной установки

Электромагнитные запорные устройства на рынке представлены двумя большими группами изделий:

• Удерживающими, считающимися самыми распространенными
• Сдвиговыми – более сложными, врезными моделями.

В калитках чаще всего устанавливают именно удерживающие замки. Это объясняется их конструктивными особенностями и способом монтажа. Так как удерживающие модели относятся к накладным, то их установка намного проще и удобнее, чем сдвиговых.

Смотрим видео замковая система на калитку своими руками:

Принцип работы таких запорных механизмов заключается в притягивании ответной пластины к магниту. А так как она обычно располагается на створке калитки, то в процессе срабатывания устройства дверь закрывается и удерживается в этом состоянии.

В случае такого использования электромагнитного замка необходимо учитывать его «мощность» или силу удержания. Для обычной калитки она может быть в пределах 150-200 кг. Популярность использования таких изделий объясняется несколькими факторами.

Первым и, наверное, самым привлекательным является легкий монтаж и подключение. Еще одним преимуществом магнитных замков на калитку считается простота в уходе и нетребовательность устройства. Да и надежность таких схем весьма высока, установленные на гаражные ворота или калитку, они хорошо справляются со своей задачей.

Управлять таким оборудованием очень просто, тем более удобным этот процесс становится при установке системы дистанционного открывания калитки. В таком случае вам не потребуется выходить на улицу, чтобы встретить гостей – обеспечить доступ для них на территорию двора можно, не выходя из дома.

Недостатком электромагнитных замков является зависимость их работы от электричества. В случае его отключения ваша калитка окажется открытой. Избежать такой ситуации поможет дублирующий запор.

Он устанавливается на калитку вместе с электромагнитным устройством и используется при отсутствии электричества.Кроме того, конструкция замка не содержит движущихся элементов.

Он состоит из пластины и электромагнита и отпирается специальным магнитным ключом. Управление работой замка возможно также с домофона или пульта ДУ.

Электронные устройства

Замки этого типа являются самыми дорогими и наиболее надежными. Высокие технологии, примененные в механизме, делают электронный замок практически неуязвимым. Координация работы запорного устройства осуществляется блоком управления, который принимает информацию и подает сигналы на открытие, закрытие или блокировку замка.

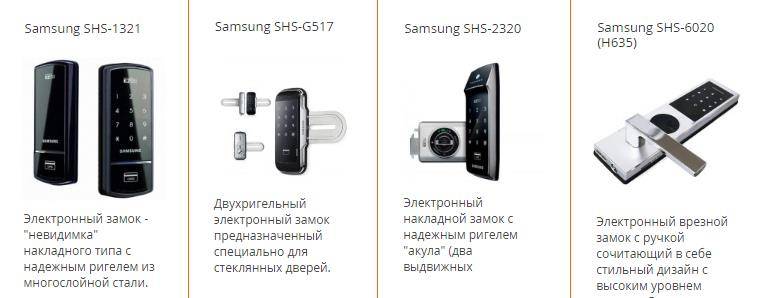

Электронные замки от компании Samsung

Источником получения информации является сканер, вмонтированный с наружной стороны калитки, приемник инфракрасного или радиосигнала. Замок может быть настроен на отпечатки пальцев владельца и членов семьи, радужную оболочку глаза или штрих-карту.

Уход за механизмом

Перед отправлением в длительную поездку рекомендуется проверять исправность механизма. При обнаружении сбоев своевременно их устранять.

Если используется накладной замок, то следует предусмотреть защитный козырек, чтобы на корпус попадало меньше осадков и влаги.

Фото: использование Wurth HHS-2000 для смазки замочной скважины

Зимой надо смазывать металлические детали специальным маслом.

ЭМЗ – удобный механизм защиты усадьбы в частном секторе, но при условии бесперебойного электричества. В сочетании с домофоном и системой видеонаблюдения он повышает безопасность дома и исключает проникновения во двор нежелательных гостей.

Коротко о главном

Калитку из профнастила запирают с помощью накладных, врезных и навесных замков. Первые два вида устройств пользуются большей популярностью. При этом производители выпускают замки в виде цилиндровых и сувальдный запорных механизмов, а также смартлоков, сканирующих сетчатку или отпечаток пальца.

Отличаются накладные и врезные замки способом установки. Монтаж первых выполняется на внутренней поверхности калитки. Их крепление осуществляется с помощью болтов. Врезные механизмы монтируются внутри каркаса калитки. Для этого заранее подготавливаются отверстия для крепления и установки как самого устройства, так и для ручек, декоративных накладок и личинки.

Источник

Критерии выбора электромагнитного замка

Пять лучших замков хорошего качества

Разберем в деталях технические характеристики, особенности качественных замковых механизмов разного вида.

Электромеханический накладной замок «Atis»

Отлично подходит для монтажа на уличную калитку, двери подъездов многоквартирных домов, ворота заборов разного типа.

Корпус сделан из нержавеющей стали, поэтому механизм устойчив к действию влаги. Обладает цилиндровым секретом. Универсальный с позиции стороны открывания. Есть функция автоматического запирания. В комплекте идет 5 ключей. Рекомендуется применять при максимальном весе двери в 1,5 кг. Взводная пружина регулируется. Рабочее напряжение от 9 до 12 В. Размеры 137*105*37 мм. Производится в Китае. Средняя цена составляет 1950 руб.

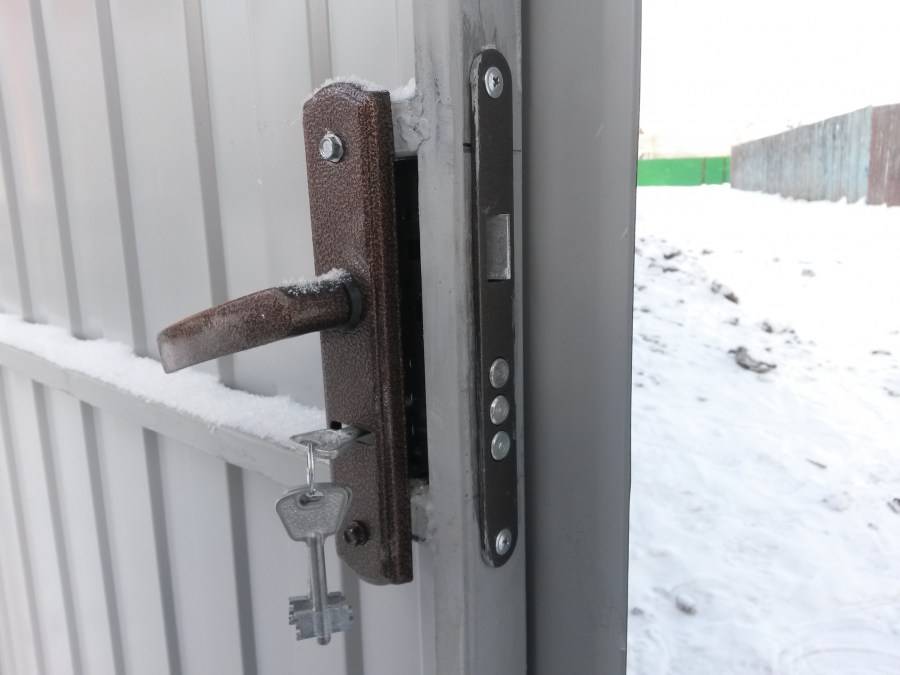

Врезной сувальдный «Гардиан»

Сфера применения ‒ входные двери в частные дома, калитки, офисы, складские помещения или гаражи, сейфы. Механизм устойчив к пыли, влаге. Может устанавливаться как на деревянных, так и на металлических дверях. Основной часть замка спрятана внутри полотна.

Длина ригеля составляет 30 мм. В комплекте идет 4 ключа.

Рекомендуемая толщина дверного полотна для установки составляет от 35 до 80 мм. При креплении стоит ориентироваться на схему, указанную в инструкции производителя.

Эта врезная модель имеет защиту от высверливания, самоимпрессионной отмычки. Имеются 2 отверстия под крепеж дверных ручек. Крепеж лучше выполнять стяжными винтами. Поставляется вместе с бронепластиной. Гарантийный срок ‒ 12 месяцев. Средняя цена ‒ 2000 рублей.

Электромеханический замок Cisa 1.14020.18

Считается одной из самых тонких врезных моделей. Основная часть механизма ‒ надежный металлический сплав. Ригель выкидной. Отлично подойдет для установки на металлические двери, калитку из профлиста, евроштакетника. Комплектуется тремя ключами. Открывается вручную ключом или пультом при наличии электроэнергии. Средняя цена ‒ 6300 руб.

Цилиндровый замок Симеко ЗК-40

Отлично подходит для работы в уличных условиях. Может крепиться на любую сторону калитки (левую или правую). Механизм сделан из оцинкованной стали, корпус ‒ из высокопрочного пластика ABC. Идет с защелкой. Комплектуется запорной планкой, которая может монтироваться к профилю толщиной от 40 мм. Вес замка ‒ 1,1 кг.

Общие размеры ‒ 130*145*170 мм. Средняя цена ‒ 2670 руб.

Электромагнитный замок с кодовой клавиатурой от ATIS

Производится в Китае. Используемый вид ключа ‒ магнитная карта. В комплекте идет 5 штук. Срок гарантии ‒ 12 месяцев.

Помимо ключей поставляется вместе с:

• блоком питания;
• кодовой клавиатурой;
• кнопкой выхода.

Средняя цена комплекта без услуг монтажа составляет около 9100 рублей.

При выборе замка важно учитывать удобство использования, устойчивость к взлому, качество самого механизма, его стоимость. При покупке электрических моделей нужно предусмотреть наличие встроенного или запасного аккумулятора на случай перебоев электроэнергии

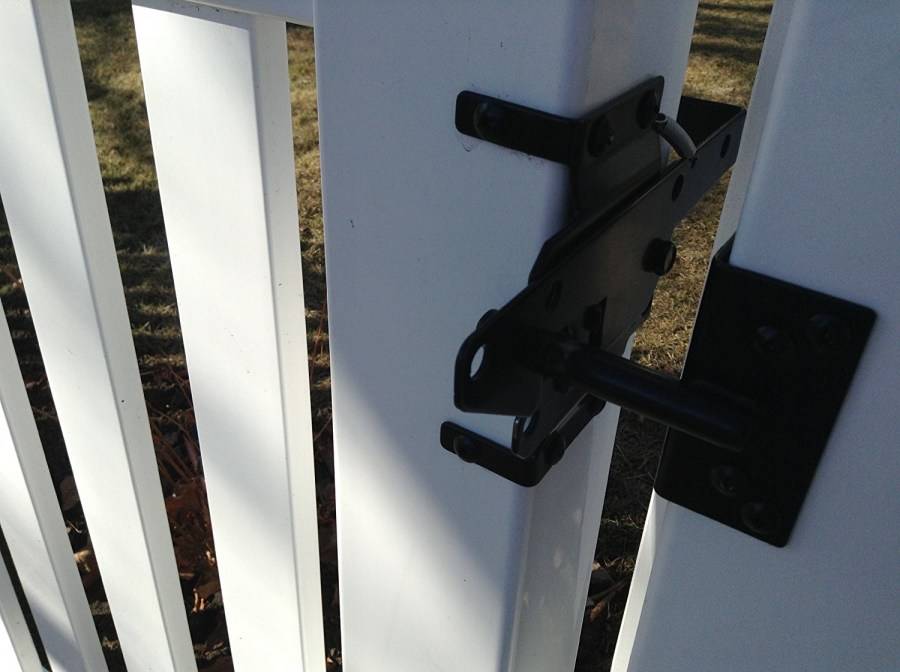

Изготовление шпингалета

Шпингалеты служат в качестве дополнительной защиты участка от проникновения посторонних в ночное время или когда все хозяева находятся дома.

Шпингалеты закрывают калитку с одной стороны.

Простейшее устройство состоит из нескольких деталей:

• корпуса-направляющей;
• засова;
• ответной планки;
• ручки для манипуляций;
• ограничителя хода.

Изготавливают шпингалет из подручных материалов: металлической пластины, подходящего отрезка гладкой арматуры. Для крепления понадобятся саморезы, шурупы или болты с гайками.

Алгоритм работы:

1. Замеряют расстояние между створкой калитки и противоположным столбом, чтобы вырезать рабочий орган необходимой длины. Размеры выбирают таким образом, чтобы у засова был достаточный запас хода, и он минимум на 2 см перекрывал ответную планку в закрытом состоянии.
2. Соединяют детали шпингалета сваркой.
3. Приваривают ограничитель хода, чтобы детали задвижки не выпадали из корпуса.
4. Окрашивают детали.
5. Монтируют шпингалет на дверь.

Устройство готово к работе.

Двусторонний шпингалет

Если калитка изготовлена из металлического профиля, засов можно скрыть внутри поперечины. Для этого в трубе вырезают необходимые отверстия для хода ручки. Такую же прорезь выполняют в профнастиле.

Заканчивают работу привариванием ручек изнутри и снаружи калитки.

Недостаток в том, что закрываться дверь на замок не будет, тем самым путь на участок окажется свободен для любого человека. В то же время такие запоры надёжно фиксируют калитку от воздействия животных и ветра.

Шпингалет может закрываться на навесной замок, для чего на него приваривают проушины.

Iseo 781802252

Накладной механический замок на калитку используется для дистанционного отпирания с помощи подачи энергии, и устанавливается в паре с домофонными устройствами. Представляет собой конструкцию из узкого профиля с регулировкой защелки.

Расстояние от внешней стороны планки до оси цилиндрического устройства – 25 мм.

Защелка замка имеет 2 части: блокирующий механизм и саму защелку. Блокиратор в закрытом состоянии давит в запорную рейку замка и фиксирует защелку в закрытом состоянии. Надежную защиту от вскрытия дверного модуля способом «отжима» обеспечивает «выпадающая» задвижка. Замок для калитки работает от источника питания напряжением 12 В и мощностью 15 Вт.

Iseo 781802252 замок

Бюджетные варианты

Простой и неприхотливый механический замок отличается невысокой стоимостью и при правильном его выборе все еще способен обеспечить должный уровень защиты. Всего различают три вида механических устройств:

реечный;
сувальдный;
цилиндровый.

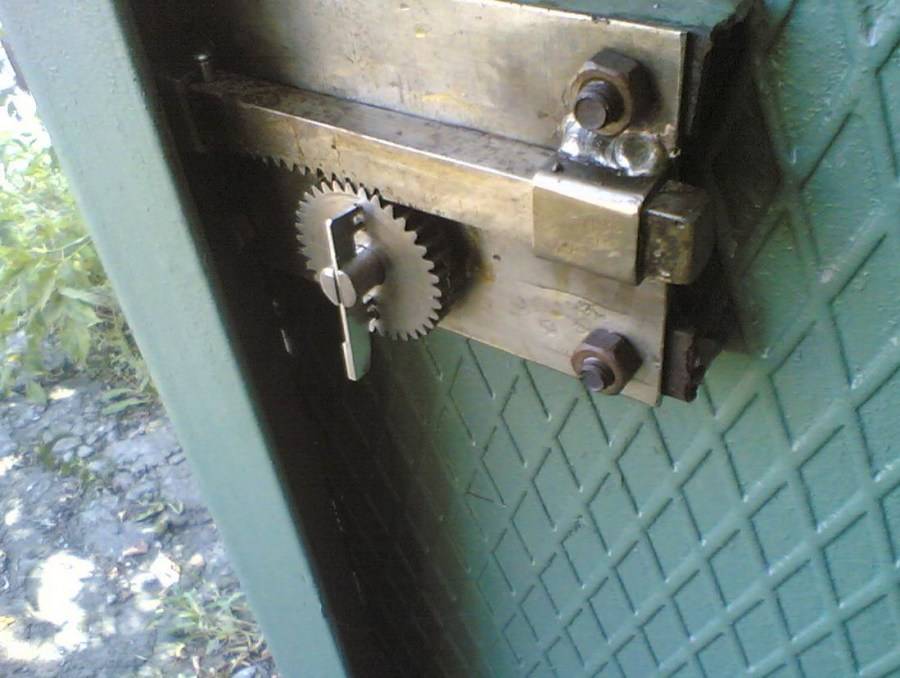

Реечный уличный замок был популярен еще лет 20 назад. Однако теперь его не стоит рассматривать как достойный внимания вариант. И дело даже не в его громоздкости и неудобстве в эксплуатации. Главный минус механизма состоит в низком уровне защиты.

Сувальдные замки напротив, прекрасно справляются с возложенной на них задачей. Механизмы с количеством сувальд 5 и выше более продвинутым и дорогим вариантам в плане надежности практически не уступают.

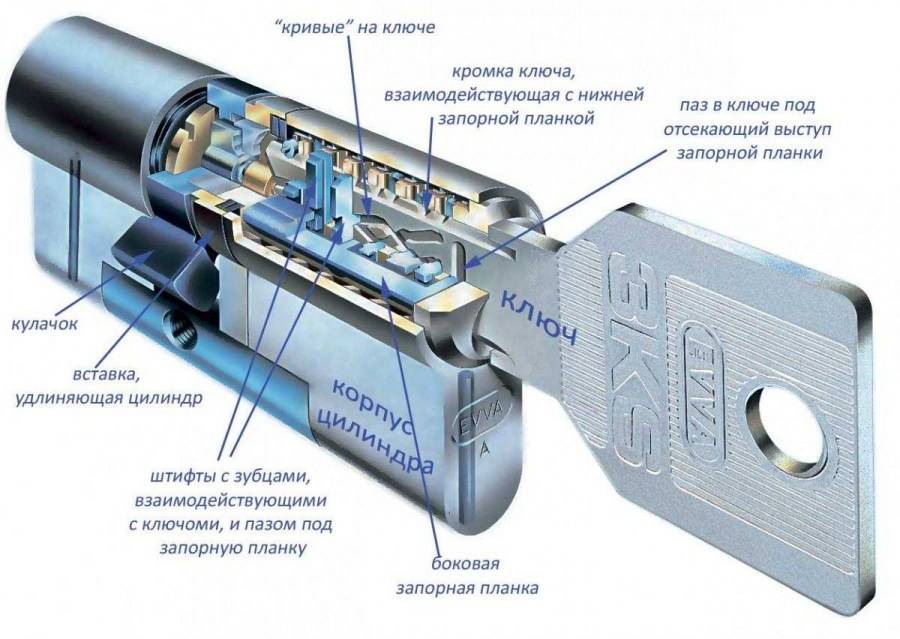

Качественные цилиндровые замки так же все еще способны защитить участок от несанкционированного проникновения. Их трудно взломать отмычками или грубой силой.

Так же среди механических запирающих устройств стоит выделить магнитный и кодовый замок. Кодовый имеет одно преимущество перед открывающимися ключом собратьями, которое так же можно считать и не достатком: для открытия калитки не нужен ключ.

Автоматически защелкивающиеся магнитные замки отпираются с помощью ключа-магнита, что удобно и практично. Но не очень надежно. Главный минус механических замков – наличие подвижных металлических элементов. Кроме того, незащищенные от проникновения влаги внутрь механизмы часто сбоят при падении температуры воздуха ниже нуля.

Врезные варианты защищены от осадков самой конструкцией калитка, а вот выбирая накладные замки, стоит обратить внимание на гидроизоляцию корпуса

Еще к недостаткам механических версий запирающего устройства относят сравнительно быстрый износ подвижных частей механизма

Поэтому, если планируется высокая частота открытия калитки, то лучше обратить внимание на более дорогие и износостойкие варианты

Конструктивное разнообразие

Как упоминалось ранее, существует масса вариантов конструкции уличного электромеханического замка. По способу монтажа они делятся на накладные и врезные. Последние устанавливаются в пространство между полотнами калитки. Остальные – крепятся на внутреннюю сторону створки.

Беспроводные замки на калитку, к примеру, не потребуют даже подключения питающего кабеля. Необходимая для работы энергия обеспечивается индивидуальными элементами питания.

Кроме того замки делятся по типу приведения запорного механизма в действие. Выделяют такие типы:

1. Магнитные.
2. Моторные.
3. Соленоидные.
4. Электрозащелки.

Каждый тип обладает своими особенностями и подходящим сценарием применения.

Магнитные

Электрические функции наиболее распространённого типа электромеханических замков реализованы за счет работы электромагнита. Они оснащаются двухкомпонентным ригелем. Одна его часть работает как защелка, которая в закрытом положении упирается в косяк и взводит пружину основного ригеля.

В момент подачи напряжения встроенные в корпус электромагниты притягивают стопор основного ригеля, и дверь отпирается. Механизмы кнопки на внутренней стороне и цилиндр на наружной также приводят в действие затвор основного ригеля. Производятся модели с блокировкой кнопки и без нее.

Моторные

Ригели моторных электромеханических замков приводятся в движение при помощи компактного электродвигателя. Они, как правило, фиксируются упорами в закрытом или открытом положении. Такая особенность увеличивает надежность замка за счет того, что закрытый ригель сложнее отжать.

С другой стороны – использование электродвигателя не позволяет отпирать калитку моментально. Между подачей сигнала и изменением положения ригеля проходит некоторое время. Некоторые модели позволяют программировать задержку, что можно использовать для устройства удаленного управления замком, скажем, от входной двери дома.

Соленоидные

Принцип действия базируется на соленоиде. Сердечник, который выступает в роли ригеля, перемещается при помощи полей индуктивности. В зависимости от полярности катушки, размешенной в корпусе замка, ригель запирает или отпирает конструкцию, на которой смонтирован замок.

В некоторых моделях сердечник присоединяется к рычагам, которые перемещают ригели. Также существуют варианты, оснащенные дополнительными механизмами отпирания и запирания (кнопки, цилиндры и прочие). Использование соленоидов позволяет делать такие замки компактными.

Электрозащелки

Это особый класс устройств, которые косвенно относятся к электромеханическим замкам. Электрозащелки монтируются в неподвижную часть двери. Внешне они походят на ответную часть магнитных замков с некоторыми модификациями.

На подвижной створке устанавливается статичный ригель. В закрытом положении калитки он заходит за подвижную деталь защелки. В зависимости от типа устройства она закрыта или открыта при подаче электричества. Нормально открытые модели подходят для объектов, где в течение продолжительного времени нет нужды в запирании.

Фиксатор электромагнитной защелки на калитке может быть нормально открытым или нормально закрытым. Подходящий тип следует выбирать в зависимости от потребностей пользователя.

Как правильно установить замок

Перед установкой замка на забор из профнастила, необходимо детально ознакомиться с составляющими элементами механизма. Любой замок состоит из главной корпусной части, из навесов и кодовых элементов.

Инструмент, который должен быть у вас под рукой:

• линейка;
• дрель с различным набором свёрл;
• отвёртка, пассатижей.

Установка не требует специфический знаний, если это не электрическая версия. Следуя нижеприведенной инструкции за короткий промежуток времени можно оснастить забор своего дачного участка надёжным замком.

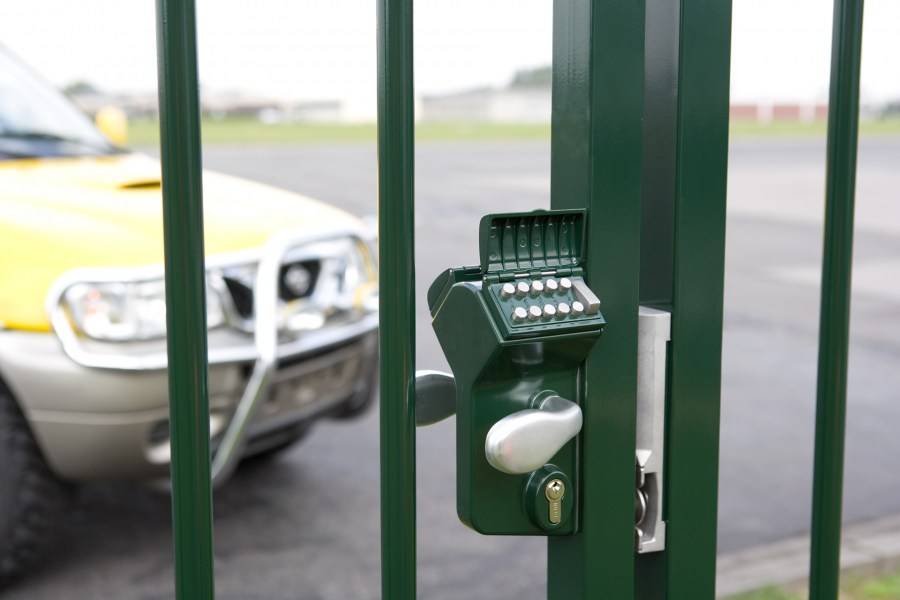

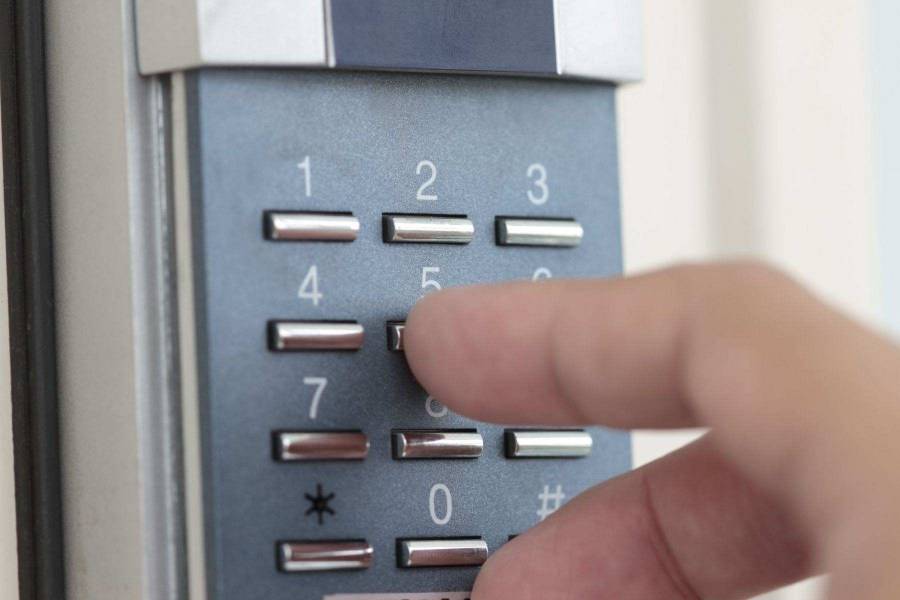

Устройство механического кодового замка

1. Первым делом на калитке делается разметка каждой части механизма – его внутренней, внешней составляющей.
2. Соблюдая интервал 0.3 см между запорными планками и калиткой, с помощью саморезов фиксируется основная часть кодового запорного механизма.
3. После чего фиксируется замок.
4. Определяется кодовая комбинация, затем тестируется механизм на исправную работу.

Как видим, ничего сложного в монтаже замка нет. Если есть инструмент и желание, то завершить установку можно за считанные часы. Но если терзают сомнения, что установить кодовый запорный механизм не удастся, то в таком случае лучше обратиться за помощью профессионала.

После того, как запорное устройство полностью станет пригодным для выполнения своих обязательств, лучше всего установить над ним защитный карман. В таком случае замок будет продолжительное время сохранять свой привлекательный вид, не нарушая гармонию с фасадом калитки.

Классификация замков и требования к ним

Выбирая модель запора на вход во двор, следует помнить, что уличные замки на калитку все время находятся под открытым небом. Они должны быть надежно защищены от попадания воды, работать в мороз и не деформироваться, нагревшись на солнце. Устанавливать рекомендуется всепогодный замок с защитным покрытием от влаги и других внешних разрушающих факторов. В отдельных случаях на запорный механизм сверху монтируется кожух.

Сувальдная модификация

Классификация замков на ворота и калитку производится по нескольким показателям:

• способ крепления;
• устройство запорного механизма;
• способ открывания.

Цена зависит от сложности конструкции и фирмы-производителя.

Разновидность замочного устройства с внутренней защелкой

Cisa 11.610.60.2

Данная модель электромеханического замка предназначена для калиток, открывающихся наружу. Если стоять внутри помещения, то петли должны находиться справа. Изнутри к замку прилагается ответная планка, которая укомплектована входным ригелем.

Чтобы взводной язычок не бился о косяк двери, предусмотрена планка. Это отдельный пластиковый элемент, позволяющий взводить ролик. Для нормальной работы расстояние от замка до ответного устройства не должно быть больше 7 мм.

Замки электромеханические имеют режим нормального и свободного прохода. При нажатии кнопки вы поворачиваете ключ и вынимаете его. При этом кнопка остается нажатой, а взводной ригель будет свободно двигаться с обычным. Очень удобно, если возникает необходимость часто входить и выходить из ворот или калитки дома.

Cisa 11.610.60.2 замок

Основные технические параметры

К основным техническим параметрам относятся:

• Размеры. Замки выполняются для всех типоразмеров калиток, существуют миниатюрные изделия, которые позволяют использование даже на засовах шкафов, шифоньеров и небольших сейфов.
• Параметры срабатывания. По типу бывает кодовым или от магнитного ключа, также встречаются модели с голосовым распознаванием, но они крайне редко распространены в частном секторе.
• Тип засова. Электромеханическая защелка на калитку может двигаться сбоку или в вверх. Это зависит от того, как смонтирован засов и ответная часть, а также от конструкции. По сути, используя основные конструктивные элементы, может быть разработано любое запорное устройство с подвижной защелкой.

Как правильно установить замок

Перед установкой замка на забор из профнастила, необходимо детально ознакомиться с составляющими элементами механизма. Любой замок состоит из главной корпусной части, из навесов и кодовых элементов.

Инструмент, который должен быть у вас под рукой:

• линейка;
• дрель с различным набором свёрл;
• отвёртка, пассатижей.

Установка не требует специфический знаний, если это не электрическая версия. Следуя нижеприведенной инструкции за короткий промежуток времени можно оснастить забор своего дачного участка надёжным замком.

Устройство механического кодового замка

1. Первым делом на калитке делается разметка каждой части механизма – его внутренней, внешней составляющей.
2. Соблюдая интервал 0.3 см между запорными планками и калиткой, с помощью саморезов фиксируется основная часть кодового запорного механизма.
3. После чего фиксируется замок.
4. Определяется кодовая комбинация, затем тестируется механизм на исправную работу.

Как видим, ничего сложного в монтаже замка нет. Если есть инструмент и желание, то завершить установку можно за считанные часы. Но если терзают сомнения, что установить кодовый запорный механизм не удастся, то в таком случае лучше обратиться за помощью профессионала.

После того, как запорное устройство полностью станет пригодным для выполнения своих обязательств, лучше всего установить над ним защитный карман. В таком случае замок будет продолжительное время сохранять свой привлекательный вид, не нарушая гармонию с фасадом калитки.

Особенности запоров

Конструкция устройств бывает нескольких видов.

Моторные для калиток

Ригель перемещает электродвигатель постоянного тока с помощью червячной передачи.

Есть 2 вида механизмов:

1. С редуктором.
2. Реечные (винтовые).

Моторные замки для калиток снабжены миниатюрным электродвигателем.

Первые воздействуют на ригель с большой силой. Это дает следующие преимущества:

• замок закрывается даже при перекосе дверного полотна и трении засова об ответную часть;
• невозможно взломать дверь путем принудительного задвигания ригеля.

Недостатки:

• низкая скорость срабатывания (на перемещение засова уходят десятки секунд);
• высокая стоимость.

Электроблокировка

Замки оснащены составным засовом из 2 частей:

1. Взводной.
2. Запорной.

Замки с электроблокировкой оснащены составным засовом.

При закрывании двери первая составляющая утапливается в корпусе изделия и тем самым взводит пружину. Запорный элемент засова сначала тоже уходит в замок, но затем выдвигается в отверстие ответной части, поскольку имеет одинаковый с ним профиль.

При подаче электричества он смещается, и замок открывается.

Соленоидная

Ригель связан с сердечником, расположенным внутри электрической катушки. При протекании тока она генерирует магнитное поле. Сердечник втягивается и тянет за собой ригель.

Достоинства соленоидных замков:

• долговечность, обусловленная отсутствием механической передачи;
• высокая скорость срабатывания.

Соленоидные замки отличаются быстрой реакцией на полученный сигнал.

В конструкции электромагнитного замка тоже имеется соленоид. Излучаемое им магнитное поле притягивает пластину, закрепленную на дверном полотне.

По принципу запирания такие конструкции делятся на 2 вида:

1. Удерживающие. Якорь работает на отрыв.
2. Сдвижные. При открывании пластина смещается относительно соленоида в горизонтальной плоскости. Требуется высокая точность установки.

В качестве управляющего элемента применяются:

1. Датчик Холла. Это микросхема, нуждающаяся в питании.
2. Геркон. Не требует электроснабжения. Магнитное поле замыкает ключ, и соленоид подключается к источнику напряжения.

Электрическая защелка

Недорогая и менее надежная альтернатива. Устанавливается вместе с ответной частью традиционного замка на коробку дверного блока. Захватывает его ригель, не позволяя провернуть ключ или ручку.

Электрическая защелка устанавливается на коробку дверного блока.

Кабель проложен к неподвижной части, поэтому не перегибается и служит дольше.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.
