Устройство и принцип работы

Неоспоримое преимущество электромагнитного замка — простота конструкции. В основе изделия лежит сердечник с обмоткой, спрятанный в специальном корпусе.

Отдельного внимания заслуживает сердечник. Он состоит из множества листов электротехнической стали, отличающихся небольшим намагничивающим эффектом. Для снижения остаточного напряжения используется лакокрасочное покрытие.

Сердечник, сформированный из пластин, чаще всего имеет Ш-образную форму. Обмотка представляет собой катушку с намотанным на ней медным проводом. Сверху проводник покрывается специальным изоляционным составом.

Корпус изделия изготовлен из алюминия или стали. Иногда применяется и пластик, но его недостатком является более низкий ресурс и меньшая надежность конструкции.

Принцип действия построен на действии электричества и магнита. Он срабатывает после подачи напряжения на обмотку и активации магнитных элементов. Как правило, достаточно 5 Вт мощности, чтобы надежно зафиксировать массивные двери с массой до 150 кг.

При включении и отключении ЭМЗ образуется электромагнитный контур, на который воздействует переменный ток. С помощью конденсатора производится зарядка через обмотку, благодаря чему меняется полярность магнита. При этом остаточный ток направляется на перемагничивание.

Одним из главных элементов электромагнитного замка является конденсатор. В случае его поломки возможны сложности с открытием дверей.

Решением в этом случае является только замена неисправного элемента и его подключения параллельно клеммам.

Общие сведения

Обзор производителей

Сегодня электронные замки изготавливает множество производителей. Среди этого большого количества можно выделить несколько проверенных заводов-изготовителей, которые отличаются высоким качеством своей продукции.

CISA

Самым популярным изготовителем различных конструкций замков для калитки с электроприводом считается компания CISA. Запорные устройства этой фирмы не нуждаются в постоянном электропитании. Им требуется лишь импульс, чтобы открыть или закрыть калитку.

Вариант для калитки на даче

Комплектация для любой модели стандартная. Электрическую систему необходимо покупать отдельно. Электрозамок CISA можно приобрести на сайте «Авито».

Выбор изделий довольно большой, причем стоят устройства не очень дорого (к примеру, накладная модель 1A731.00.0 стоит от 7200 руб.). Особенностью является то, что во время отсутствия электроэнергии все устройства можно открыть механическим способом.

Переговорное устройство

Mingyang

Завод-производитель сделал упор на повышенную работоспособность и комфорт во время эксплуатации своей продукции. Чаще всего изделия представлены электрозамками с пультами д/у, а также стационарными домофонами.

Falcon Eye

Любой вид электрозамков этого производителя совместим с разными домофонными системами, видеокамерами и сигнализациями. Сила на прочность: от 500 кг. Температурный режим: от −40 до +50 градусов.

Falcon eye

Niedzwiedz lock

Блокиратор JoyLock используется для автомобилей с электронной коробкой передач. Он представляет собой электрозамок с джойстиком. Сделан замок из стали толщиной 4 мм.

Уникальность состоит в том, что не требуется профессиональный монтаж. Всю конструкцию замка можно устанавливать своими руками.

Защелка на калитке

«Шериф»

Эти замки используются в качестве безопасности в сейфах и терминалах самообслуживания. Очень надежные, имеют самую совершенную систему от взлома.

Блок памяти работает от пульта дистанционного управления. Если отсутствует электроэнергия, устройство работает от аккумуляторной батареи. Сила удержания – более 300 кг.

На фото ниже изображен электронный замок.

Электромагнитный вид запорного устройства

Основные нюансы установки и подключения

Технология монтажа врезного замка

Первым этапом является разметка места установки замка. Замеряют параметры сердцевины замка, а также отмечают места крепления его к профнастилу. Далее нужную площадь отверстия вырезают болгаркой, делая углубления в профиле немного меньше разметки. Края нужно обязательно обработать и обточить напильником, чтобы лист профнастила не ржавел и не давал «облущивание» защитного слоя.

Этапы врезки замка в дверь

После этого производят непосредственную установку замка в таком порядке:

Корпус фиксируют во внутренней части, закрепляя болтами.
Устанавливают цилиндр, регулируя глубину замочной скважины.
Сердцевину плотно закрепляют при помощи шурупов и болтов.
Крепят ручки, которые будут регулировать положение замочного язычка.
В противоположной части забора для замка делают углубление, которое будет фиксировать язычок.

Если замок не предполагает ручки, что монтаж и строение замка еще проще. Нет необходимости отделять сердцевину от корпуса.

Что нужно учитывать?

Перед тем, как приступать к «порче металла» путем вырезания отверстий для будущего замка, убедитесь, что он действительно сюда подходит. В противном случае есть риск пустой траты денег и порчи листа металла калитки. Нужно позаботиться о том, чтобы замок был качественным и устойчивым к коррозии, иначе частое воздействие влаги приведет к появлению ржавчины не только на замке, но и на калитке, после чего сможет распространиться на весь забор.

Врезные замки могут быть самыми различными и отличаться между собой не только ценой и качеством, но и уровнем защиты. Если предполагается установка замка в жилых зонах, а не на дачах, то рекомендуется выбирать наиболее сложные конструкции ключей, имеющих не менее 4 — 6 зубьев. Также нужно правильно соотнести параметры самой калитки и замка. Крупные громоздкие врезные замки, используемые на тонких каркасных калитках, могут причинить вред металлу.

Потайной замок на калитку. Его может открыть только хозяин

Частенько приходиться ходить через калитку, на которой установлен шпингалет. Но если ты вышел, а с той стороны калитку уже закрыли, то войти не получится. Оставлять калитку всегда открытой тоже не вариант, поэтому пришлось придумать такой замок, который позволит зайти только своим хозяевам.

Конструкция данного автоматического замка была придумана за полчаса, на время ее изготовления ушло столько же времени, небольшое количество металла и электродная сварка.

Чтобы разобраться с принципом работы, покажу фотографии готового замка.

Автоматический замок

На фотографии видно, что замок имеет шток, закрепленный на двух втулках, внутри установлена пружина.

Фиксация замка происходит за счет зацепления подпружиненного штока с крючком на самом заборе.

Фиксатор (Крючок) на ответной стороне замка

Фиксатор (крючок) выполнен из отрезка трубы с небольшим пропилом под шток. Входя в зацепление, шток надежно фиксируется, а чтобы механизм разъединить необходимо нажать на шток, который и откроет калитку.

Замок в закрытом состоянии

После нажатия штока калитка открывается.

Шток выходит из зацепления и не мешает открытию калитки

Сам шток сточен под углом, чтобы входить в зацеп без особых усилий.

Сточенный шток под углом 45 градусов

В итоге получился такой автоматический замок, который открывается при нажатии штока, от ветра калитка не откроется, а на ночное время всегда используется шпингалет.

Самодельный замок.

Для большего понимания принципа работы замка прилагаю схему.

Схема сборки автоматического замка

Процесс изготовления замка

На раму калитки приваривается или вкручивается болт. Он послужит ответной частью замка, за которую будет цепляться крючок.

На столбик забора, примыкающий к калитке, прикручивается или приваривается кусок уголка. На него крепится крючок, вырезанный из полосы. Край крючка должен цеплять ответный болт на калитке. На уголке обязательно делается ограничитель для крючка, чтобы тот не переворачивался на другую сторону.

Под крючком вертикально приваривается направляющая трубка для ввода толкателя из прутка. Внизу штанги приваривается шайба, которая скручивается с коротким рычагом из отрезка полосы.
Конец рычага сваривается с горизонтальным прутком механизма педали. Тот проходит через приваренную горизонтально к столбику втулку из трубки.

Сам пруток механизма педали является Г-образным. Достаточно наступить ногой на его изгиб, выступающий на улицу, и прут провернется по оси, подняв тем самым рычаг. Последний в свою очередь через штангу толкнет крючок, открыв калитку.

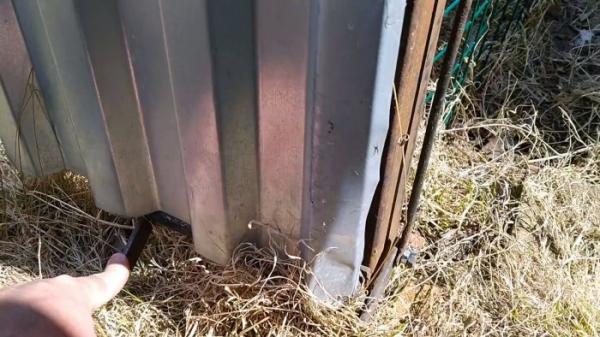

Как выглядит секретная педаль.

Практически незаметна как и сама калитка в заборе.

Стоит ее нажать стопой ноги, как дверца открывается.

https://youtube.com/watch?v=nqIsJSOeCR8

Принцип работы электромеханических замков

Перед покупкой смотрите на комплектацию изделия. Основные его элементы:

корпус из высококачественной стали;
коробка для блока питания и сам блок;
кабель, которым соединяют блок питания и замок;
ключи;
панель для вызовов;
домофон;
инструкция по установке.

Принцип действия таков:

Закрытие происходит за счет задвижки, которая входит в удерживающий ее паз.
Открытие осуществляется фиксатором пружины, который сбрасывается под электрическим напряжением через подключенные контакты.
Чтобы открыть дверь изнутри необходимо нажать на кнопку или приложить электронный ключ, карту.

Такие замки удобны, когда у хозяев есть автомобиль. Их часто устанавливают на откатные, распашные ворота, чтобы при открытии и закрытии срабатывала автоматика. Преимущество устройства – удобство и экономия времени.

К более дорогим относят электромеханические замки с кодовой системой управления. Чтобы открыть такой, каждый раз придется вводить комбинацию чисел.

Если электричества нет, разблокируют замок ключами, которые идут в комплекте.

Электрозамок для калитки — принцип устройства

Электромеханический замок является современной системой, гарантирующей высокий уровень надежности. Тяжелые створки не двинутся с места, пока модель не получит сигнал от ключа или прибора, размещенного внутри дома. Такая функция стала возможной, благодаря оснащению аппарата рабочим ригелем, что запирает дверь, ведущую на улицу.

Электричество к устройству подается посредством его оснащения кнопкой, она может быть расположена, как с внутренней части калитки, так внутри помещения.

Отличительной особенностью конструкции является наличие возводящего ригеля, соленоида. Если есть необходимость организации дополнительной безопасности, о её внедрении следует побеспокоиться отдельно.

Комплект такого запорного механизма включает:

ключи в наборе;
ответная деталь;
цилиндр;
корпус из металла.

Устройство электромеханического замка таково, что его работой руководит запирающий ригель. Он входит в ответную часть замка, запирает дверной проем. Чтобы открыть его, требуется подача сигнала электрического типа. Он приведет в действие пружинную и рычажную системы, заставит работать магнит, электромотор небольшого размера.

Большинство современных моделей открываются без необходимости использования ключа. Электронный считыватель сигналов позволяет открывать калитки при помощи магнитов, карт, что требуют простого приложения к элементу запорного устройства.

Как выбрать электромагнитный замок

Виды электрозамков на калитку

Все необходимые составляющие для контроля доступа через домофон и электромеханический замок уличной двери

Благодаря увеличению спроса на замки такого типа, производители радуют потребителя их широким ассортиментом. Именно поэтому, сегодня существует возможность выбрать электрозамок на калитку по вкусу:

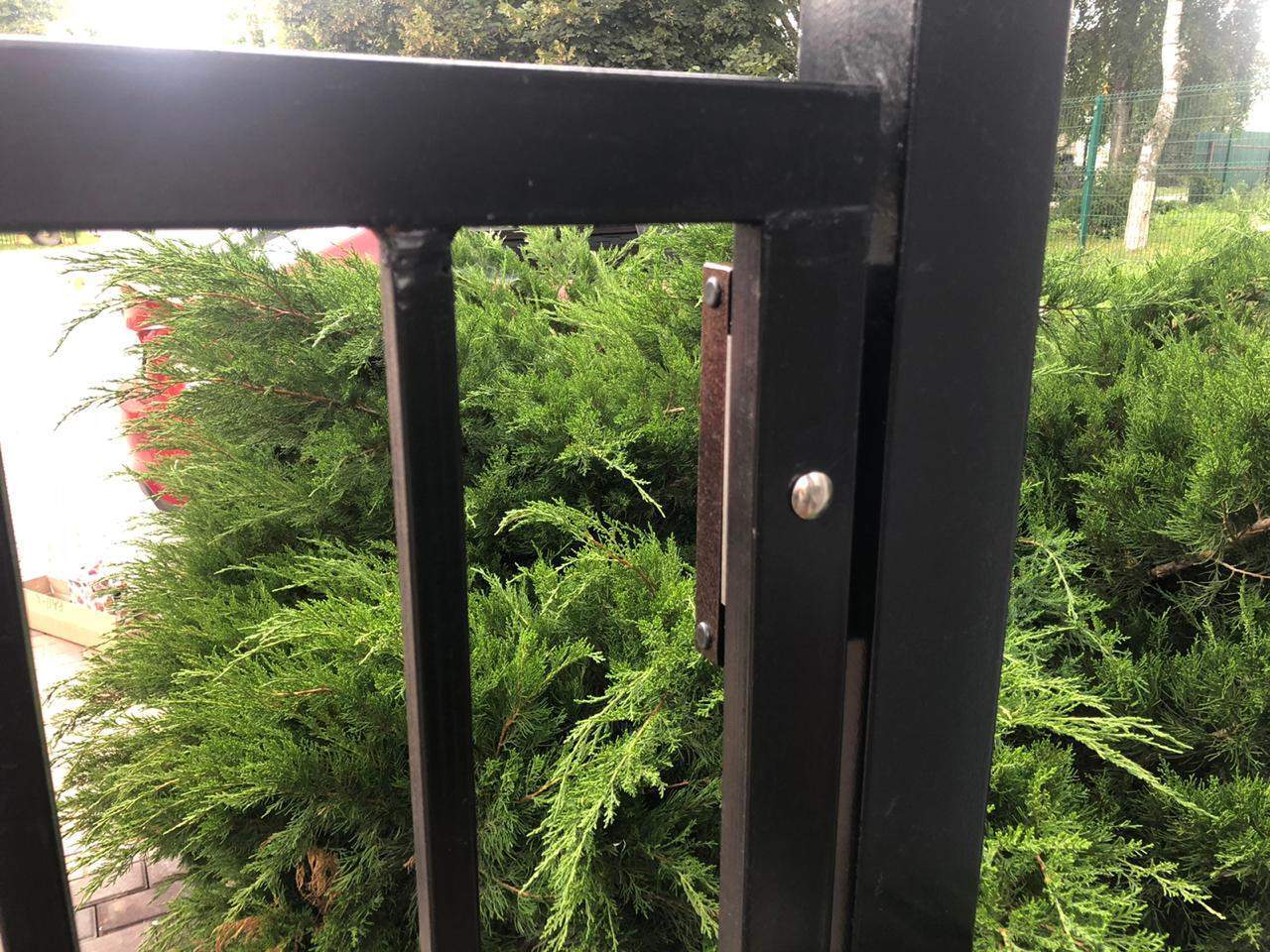

Электромагнитный замок на калитку. Устройство самое простое из всех рассматриваемых видов. В металлический корпус помещается сильнейший магнит с обмоткой, удерживающий ответную пластину. Такой замок легко устанавливается своими руками, а риск его поломок сводится к минимуму. Единственная, но очень важная его особенность – необходимость непрерывной подачи электричества для того чтобы дверь оставалась закрытой.

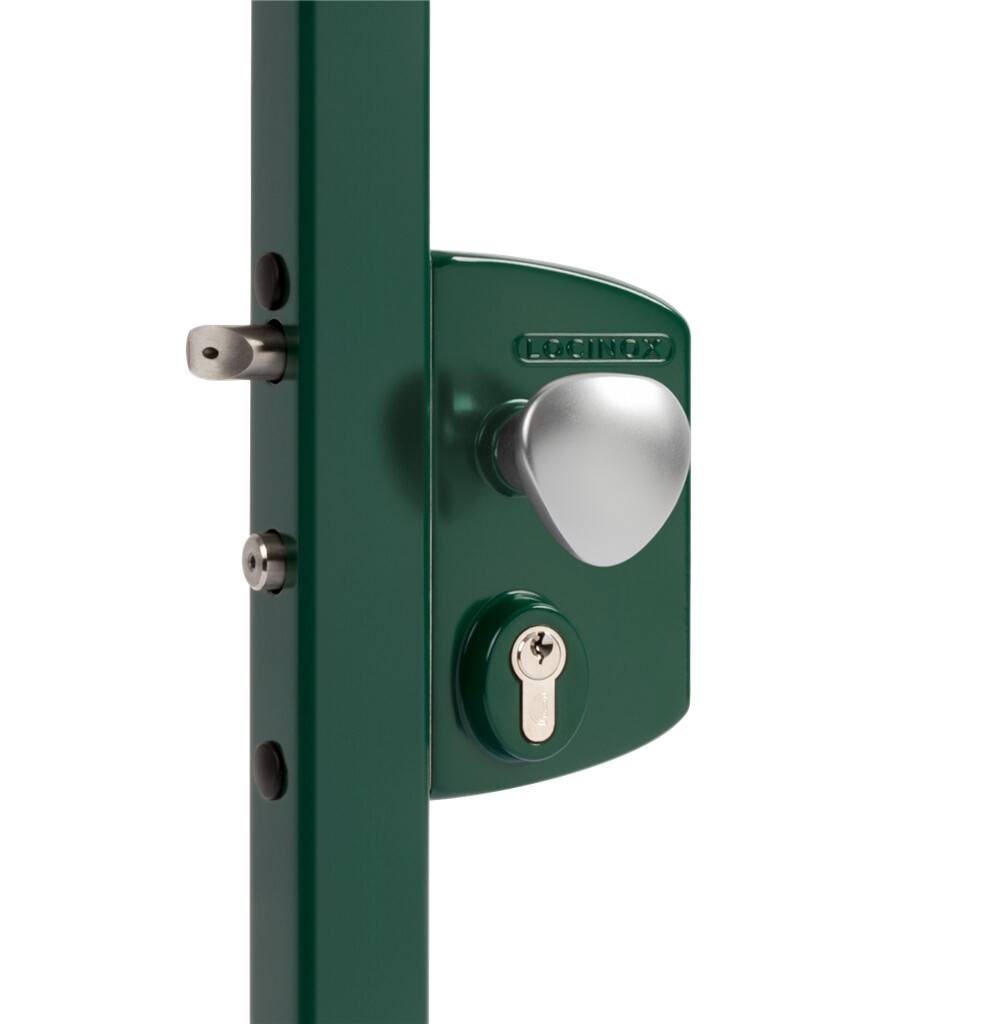

Электромеханический вариант. Эти устройства очень напоминают самые обычные механические запорные устройства. Он состоит из рычажков, ключевого цилиндра и электромагнита, позволяющего функционировать системе. Со стороны улицы замок можно открыть ключом, а изнутри – с использованием кнопки или домофона.
Электромоторный замок. Очень похож на предыдущий тип устройства, не считая того, что здесь используется маленький электромотор для приведения механизма в действие. Такое устройство может прослужить длительное время благодаря возможности плавного закрывания. К тому же они могут быть установлены своими руками.

По своей конструкции замки могут быть поделены на накладные и врезные. Первые практические не отличаются от обычного накладного запорного устройства. Неожиданное отключение электричества не вызовет серьезных проблем, так как цилиндр для открытия двери находится снаружи. Врезной замок может быть применен как на дверях входных, так и на автомобильных воротах.

Достоинства и недостатки

Достоинства:

надежность, отсутствие механических изнашивающихся деталей;
простота монтажа, возможность установки замка своими руками;
возможность скрытой установки в опорах или столбах, обрамляющих калитку;
значительное усилие удерживания створки;
возможность дистанционного открывания по запросу снаружи;
быстрое открывание замка с помощью специального ключа;
аккуратный и привлекательный внешний вид;
бесшумная работа;
возможность совмещения с домофоном или видеофоном.

Недостатки:

любой перекос замка, допущенный во время монтажа, становится причиной ослабления удерживающего усилия;
вес замка довольно велик (например, при усилии открывания 500 кг замок весит 500 кг);
работа замка зависит от наличия электропитания. Если произойдет внезапное отключение, замок станет бесполезен.

У замков есть свои плюсы и минусы

Для того чтобы сохранить работоспособность замка на время отключения электропитания, рекомендуется предусмотреть возможность аварийного подключения к аккумуляторам или ИБП.

Дополнительные средства защиты замка

Различные электронные модификации замков стоят достаточно дорого. Накладные и врезные аналоги не очень надежны, тем не менее проще и дешевле купить замок для калитки и оборудовать его дополнительными средствами защиты.

В предыдущем разделы мы рассмотрели только основные типы замков, каждый из них имеет еще и различные модификации запорных механизмов. Как раз они и позволяют сделать из обычного накладного замка действительно надежную защиту. Замене и модификации подлежат следующие части:

осевая втулка,
втулки замка,
защитные пластины,
сувальдные пластины.

Осевая втулка – это и есть сам замок. Как правило он имеет точку центра. Она фиксирует положения «открыто» и «закрыто». Если точку центра просверлить, замок «сходит с ума» и перестает работать, обычным ножом дверь отрывается.

В продаже есть осевые втулки со смещенным центром, найти его сложно и в 90% случаев исключает возможность проникновения.

Втулки замка или сам затвор бывают из легированной стали, высокопрочной стали и титана. Последний вариант делается в основном на заказ, зато не поддается пилению, не подвержен коррозии и служит практически вечно.

Защитные и сувальдные пластины являются совершенно не тождественными понятиями. Первые представляют собой дополнительный элемент из титана или легированной высокопрочной стали, который закрывает входное отверстие, полностью исключают механический взлом и возможность высверлить замок.

Сувальдные пластины – набор небольших, выставленных в определенной последовательности, металлических реек, которые взаимодействуют с полотном ключа. Узор должен в точности совпадать с насечкой на ключе, иначе замок не откроется (этот тип защиты относится к замкам с лазерной насечкой).

Достаточно специфический способ защиты – постоянный ток. Сразу отметим, что это опасно для жизни. Процедура достаточно простая, запитать от сети замок. При этом пространство вокруг него должно быть полностью заизолировано. Если кто-то попробует засунуть что-то металлическое в замок или начнет его сверлить, грабителя ударит ток

В соответствии с законодательством (и во избежание ответственности), на калитке должна быть предупредительная табличка с надписью «ОСТОРОЖНО ВЫСОКОЕ НАПРЯЖЕНИЕ». В связи с определенными рисками использовать данный метод рекомендуют только владельцам частных домов

Как установить?

Назначение и преимущества

Применение дистанционных запирающих устройств обладает целым рядом преимуществ:

Быстрота реагирования. Не нужно тратить время, чтобы выяснить, кто стучит, звонит в калитку.
Облегчение реагирования. Чтобы впустить гостя, хозяин жилища вынужден выйти на улицу (в зимнее время не всегда приятно выходить на мороз). Дистанционное управление входом решает эту проблему.
Соединение с домофоном. Уличный домофон максимально облегчит задачу. Некоторые посетители имеют к владельцу дома такое дело, которое требует лишь краткого разговора. Диалог может быть осуществлен по громкой связи домофона.
Обеспечение безопасности. Чтобы не выходить каждый раз на улицу, многие решаются не замыкать калитку. Но говорить о безопасности участка при этом не получается. Вход свободен. Накладной электронный замок позволяет ограничить доступ нежелательным лицам, как в виду реакции хозяина, так и в момент его отсутствия.

Замок калитки может управляться из любого места на участке

Особенности монтажа

Установка электромеханического замка – достаточно сложный процесс. Тем не менее, вы можете устанавливать такие замки своими руками при наличии базового электроинструмента и умения работы с ним. По виду монтажа различают врезные и накладные электромеханические замки. Первые не подходят для ворот и калиток, выполненных из тонких листовых материалов на каркасе. Соответственно монтаж замков разных типов отличается.

Процесс смены ориентации проводится в соответствии инструкции. Чаще всего для этого необходимо вынуть шплинт, которым фиксируется основной ригель, снять несколько шайб и перевернуть ригель, не вынимая его из корпуса. Затем вернуть шайбы и шплинт на место, чтобы продолжить монтаж.

Монтаж накладного запора

Подвести к месту монтажа проводку для питания и/или подключения домофону или другим системам безопасности.
Разметить на подвижной и неподвижной частях ограждения места расположения ответной и основной частей запора, наружного цилиндра. При необходимости добавить в нужных местах элементы каркаса – замок не должен крепиться к тонкому листу. Также между полотном и плоскостью замка может понадобиться подложка.
Определить положения частей так, чтобы между ними был рекомендуемый производителем зазор (указывается в инструкции по установке и подключению).
Высверлить отверстия для крепления частей запирающего устройства и размещения наружного цилиндра. Требуемые для монтажа метизы должны поставляться в комплекте.
Закрепить части замка и проверить их расположение относительно друг друга. Ригели не должны касаться краев ответного отверстия в процессе закрытия, а контрольная защелка (если такая имеется) – свободно ходить в степени, предусмотренной конструкцией.
Снять лицевую крышку наружной части и подключить устройство к сети. Подробнее подключение будет рассмотрено ниже.

Для крепления наружной «личинки» применяются специальные болты, которые при необходимости могут быть укорочены. Распространена установка подходящего по размерам и диаметрам отрезка трубы. При установке на профильный лист может потребоваться правка декоративной накладки на личинку.

Монтаж врезного запора

Разметить будущее расположение замка при помощи шаблонов, прилагаемых в комплекте поставки

Важно соблюдать все расстояния и размеры, иначе устройство не будет работать, как полагается, и вскоре выйдет из строя.
Вырезать отверстие под лицевую панель замка в торцевой плоскости калитки.
Корончатым сверлом выбрать отверстия для элементов управления устройством в наружном и внутреннем полотнах калитки.
Поместить в замок элементы питания, а затем поместить его в подготовленное углубление.

Особенности подключения

Подключение следует производить при помощи непосредственно подведенного кабеля. Послу установки отрезки проводов, предварительно подключенные производителем к клеммам, лучше изъять – чем меньше соединений провода, тем он надежней.

Кабель питания, подведенный в кабель-каналах или электротехнической гофре, подключается непосредственно к клеммам, расположенным в корпусе замка. Схема подключения замка и дополнительных элементов системы управления указывается в инструкции к каждой модели. Дополнительные элементы управления монтируются в разрывах плюсовой жилы.

При подключении к домофонным системам следует проконтролировать следующие аспекты:

Подключение производится двужильным проводом от управляющего блока, а управление – программироваться в соответствии инструкциям к домофону.
Рабочее напряжение домофона и замка должно совпадать.
Некоторые замки потребляют значительный ток для смены состояния. Необходимо убедиться, что сеть домофона способна выдавать соответствующую мощность.
Если мощности не хватает, устанавливается дополнительное реле.
Некоторые замки, к примеру моторные, требуют обязательного наличия отдельного источника питания.

При этом все провода, подходящие к замку, необходимо скрыть. В противном случае взломщики могут обесточить замок, что упростит взлом.

Типы электронных систем и схемы их подключения

Видеодомофоны отличаются друг от друга по способу подключения и по типу монитора:

беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.

Устройство домашнего домофона

Главными элементами системы, позволяющей общаться между собой хозяину дома и гостю, стоящему у ворот, считаются:

вызывное устройство, прикрепляемое в месте входа на территорию дома;
запирающий замок, устанавливаемый на входных воротах;
переговорная трубка (или видеодомофон), монтируемый на стене рядом с калиткой;
блок питания, обеспечивающий непрерывную подачу напряжения всем элементам системы.

Провода и кабели устройства можно назвать вспомогательными элементами.

Типы замков системы

Замок как конструктивный элемент домофона может быть двух видов:

электромагнитный, представляющий собой магнит со значительным усилием отрыва и пользующийся популярностью из-за прочности и стабильности работы;
электромеханический, который выглядит как модификация обычного замка, имеющего выдвижную защёлку, открываемую ключом или подачей напряжения.

В частных домах принято устанавливать электромеханические замки, которые не оставляют дверь открытой при отключении электричества.

Электромеханический замок остаётся закрытым при отключении питания

Однако даже на электромеханический замок нельзя полагаться полностью. Это устройство для запирания ворот, как и любой механизм, может поломаться. Поэтому его следует периодически смазывать и регулировать. Если за состоянием электромеханического замка не следить, то он выйдет из строя гораздо быстрее электромагнитного устройства.

Поэтапное подключение аудиодомофона

Установку электронной системы начинают внутри помещения, а затем переходят на улицу. Пошагово подключение домофона представляет собой следующую работу:

Дома, возле распределительного электрощита или около разговорной трубки, устанавливают блок питания, который подключают к электрической сети при помощи вилки и розетки 220 B. Этот элемент будет обеспечивать питание вызывного устройства и замка домофона.
В подходящем месте, которым обычно служит стена у двери, ведущей во двор, монтируют аудиотрубку. В размеченных местах сверлятся отверстия, в которые вставляются дюбели, а затем к ним прикручивается трубка.
Трубку подключают к системе двухпроводным кабелем. Можно использовать любой электрический провод или витую пару.
Дальнейшие работы осуществляют вне помещения. Вызывное устройство прикрепляют у входа на территорию дома, но не на калитку, ведь это потребует обустройства дополнительной гибкой связи и станет причиной снижения надёжности и усиления износа проводов. Потому разумнее устанавливать устройства вызова на столбе около входа или на ограждении. Надёжное крепление панели обеспечивается при помощи саморезов.
Электромеханический замок располагают в «жёстком» месте конструкции ворот. При этом ответную часть монтируют на раме. К замку подводят кабель с двумя жилами, которые заключают в клеммы. Провод следует укладывать в каналах из пластмассы, а место перехода гибкой связи — в пластиковой трубе со стенками в виде «гармошки».
К монтажу проводов лучше приступать в процессе сооружения ворот и дома. В этом случае источники электрического тока получится скрыть в стене, избегая порчи отделки помещения. Если же установка домофона проводится после строительных работ, то пробивать в стенах канавки необязательно, ведь можно использовать специальные каналы для кабелей.

Порядок монтажа

Как установить электромеханический замок на калитку

Если решено монтировать и подключать накладную электромеханическую систему самостоятельно, то для начала нужно осмотреть калитку и определить ее состояние. Она не должна быть перекошена. Более того, нужно, чтобы полотно нормально закрывалось и открывалось. Открытие должно происходить без усилий.

Монтаж на дверь

Во время соблюдения этих требований можно сделать установку своими руками без особых сложностей. Любой мастер знает, как пользоваться электродрелью, и вряд ли смогут появиться трудности с отверткой.

Чтобы правильно установить электромеханический замок, потребуется прочитать инструкцию и узнать особенности крепления. Если в последующем планируется в единую систему объединить замок и видеодомофон, нужно продумать подсоединение к электросети и проводку коммутаций.

Перед установкой

Потребуется взять электромеханическое запорное оборудование, приложить на место фиксации, после чего маркером пометить точки. Затем делаются отверстия.

Установка запорного устройства

Интервал между ответной частью на раме калитки и закрывающим механизмом, который монтируется на полотне, должен составлять не более 4–6 мм. Когда отверстия будут просверлены, замок саморезами крепят на это место.

Так же производится и крепеж ответной части на каркас. Далее переходят к определению точности крепления замка. Механизм должен легко заходить в паз.

Дальнейший этап – монтаж считывателя пластиковой карточки или панели клавиатуры. Затем нужно протянуть провод от электрощита и подключить к разъему в электромеханическом устройстве. Схема подсоединения должна быть надежной и простотой.

Схема подсоединения к блоку питания

После подключения кабеля на замок подается электричество. Требуется внимательно подойти к выполнению этих работ.

При тестовой подаче напряжения необходимо проверить работу калитки. Если все в порядке, то на механизм крепится защитная крышка. Таким образом, работа выполнена.

На видео показано, как самостоятельно монтировать электромеханический замок.
