Комбинированная вентиляция: делаем в гараже эффективную вытяжку
Если остановиться все-таки на комбинированной вентиляционной системе, можно быстро сгладить все минусы естественной вентиляции и при этом уложиться в скромный бюджет. Понадобится использовать вытяжной электрический вентилятор. Можно сделать кровельные вентиляторы, установив их на крыше. Другой вариант – прикрепить вентиляторы на стенах, сделав их осевыми.
Есть интересное решение: некоторые практичные гаражники устанавливают на конструкции ветряки. Тогда, при наличии ветра, можно и вовсе выключать электрический вентилятор, добиваясь максимальной экономии.
Хорошее решение – дополнить систему таймером для постоянной регулировки ее работы. Это позволит обеспечить безопасность и экономию.
Как правильно сделать вентиляцию в гараже
Верное решение – разработка схемы еще на этапе проектирования постройки. Это связано с тем, что во время возведения здания удобнее создавать функциональные отверстия в стенах и потолке
Принимается во внимание площадь, высота стен, количество этажей и число автомобилей, на которые рассчитывается помещение. По этим факторам определяется вид вытяжного устройства, который будет обеспечивать проветривание наилучшим образом
Все системы вентиляции можно разделить на 3 типа:
- Естественная. Эта конструкция основана на принципах аэродинамики, воздушные потоки свободно циркулируют без какого-либо вмешательства извне.
- Механическая, или принудительная. Используются автоматическое оборудование, которое обеспечивает идеальное проветривание.
- Комбинированная – сочетание первых двух видов. Самостоятельно перемещение потоков дополняется действием специализированного оборудования.
Выводные и вводные пути собираются из металлических, асбестовых или из пластиковых труб. Для выбора необходимого диаметра требуется оценка газовых объемов в помещении. По действующим нормативам он рассчитывается по такому принципу: 1,5 см диаметра трубы на 1 квадратный метр площади. Например, если размер постройки 10 кв. м., то для обустройства всей конструкции потребуется 2 отрезка трубы с диаметром в 15 см.
Применяется еще один способ расчета вентиляции, который более подходит для монтирования одноканальной автоматизированной системы. По этой формуле третья часть площади должна соответствовать общей величине вентиляционных отверстий.
Схема вентиляции гаража
Для чего вообще нужна вентиляция гаража
Уверенность, а скорее, даже заблуждение многих автовладельцев в том, что в проветривании данное помещение не нуждается, запросто опровергают последствия неимения такого рода системы.
- В помещении образуется токсичная среда, способная отрицательно повлиять на здоровье владельца. Если вентиляционной системы не будет, то в гараже сформируется атмосфера, провоцирующая вялое состояние, мигрени или даже интоксикацию. Даже если вы не будете ощущать испарения от сжигания топлива, то есть концентрация их будет незначительной, в дальнейшем токсины будут накапливаться и обязательно дадут о себе знать.
- Сырость разрушающе воздействует на металлические элементы транспортного средства, а также на электронное оборудование. Более того, избыток влаги может навредить не только автомобилю, но и стенам, опорам из дерева и иным конструктивным элементам (на их поверхностях появится грибок).
Если вы оборудуете даже самую простую вентиляционную систему, то сумеете предотвратить все эти негативные последствия. Тем более что в соответствии со СНиПом 21-02-99 все постройки хозяйственного назначения обязательно должны оснащаться такими коммуникационными системами наравне с жилыми помещениями.
Если же ознакомиться с европейскими требованиями, то в соответствии с ними периодичность полного воздухообмена в гараже должна составлять не менее 6-10 раз за день. Также заметим, что вентиляцию, способную обдувать автомобиль и обеспечивать воздухообмен, необходимо устанавливать как в традиционные одноэтажные, так и в двухэтажные гаражные пристройки. Во втором случае речь идет об объектах с мастерской, расположенной сверху. Еще сюда относятся гаражи с смотровыми ямами. Словом, все помещения, находящиеся в гараже, должны проветриваться одинаково хорошо.
Помимо того, в обязательном порядке должна присутствовать автономная вентиляция погреба (при наличии такового), ведь если погреб изолирован, то циркуляция воздушных масс в нем не будет достаточной, чтобы устранять избыток влажности и сопутствующие ароматы.
Схемы вентиляции в гараже
Люди, которые планируют в гаражах для хранения легковых или грузовых автомобилей устанавливать вентиляцию, должны ознакомиться с основными вентиляционными схемами. Выделяют три основные схемы, которыми пользуются чаще всего. К ним относятся:
- Естественная. Считается наиболее распространенной схемой, которой пользуется большинство автомобилистов. При естественном вентилировании не придется тратить финансовые средства на покупку механических вентиляторов. Достаточно сделать в помещении отверстия для притока и оттока воздушных масс. Однако перед созданием таких отверстий придется определить лучшее место для их расположения.
- Принудительная. Ею рекомендуют пользоваться, если гараж со специальным подвалом. Принудительное вентилирование считается более эффективным, так как воздух циркулирует при помощи дополнительных вентиляторов. Поступающего в систему воздуха достаточно для обеспечения вентиляции в гараже и погребе. Единственным недостатком такой схемы являются немалые финансовые расходы для приобретения необходимого технического оборудования.
- Смешанная. Подходит для автогаража без дополнительного подвала. При смешанной схеме воздух попадает внутрь помещения естественным путем, а выводится наружу вытяжной системой.
Особенности вентиляции в зимний период
Летом вентиляция часто происходит естественным путем. Достаточно открыть дверь минут на 15 и большая часть влаги уходит. Зимой ситуация обстоит немного по другому. Во многом потребность в вентиляции зависит от того, отоплен гараж или нет.
В отапливаемом гараже
Вентиляция в гараже зимой необходима, если гараж отапливается. Особенно это касается печного твердотопливного, газового отопления и буржуек типа «бубафоня». Любые не электрические обогреватели сжигают много кислорода.
Когда автомобиль заезжает в теплый гараж, снег и наледь начинают таять от температуры. Помещение сразу заполняется водяным паром, который резко поднимает влажность. Во влажных, теплых средах без отопления заводится плесень, вывести которую потом будет сложно.
В неотапливаемом гараже
СНиПом была установлена комфортная температура для автомобиля в +5 градусов. При этом зимой наледь и снег испаряются, а влажность не повышается. Кстати, этот документ допускает и вообще отсутствие какого-либо отопления.
Плесень в таких условиях не образовывается в принципе, а влажность более-менее стабильна. Здесь будет достаточно обычной приточно-вытяжной системы, чтобы воздух периодически обновлялся. В рекомендациям ОНТП, для 1 автомобиля достаточно воздухообмена в 150 кубометр/ч.
Вентиляция в подвале и погребе гаража
Зачастую вентиляцию верхнего и нижнего сектора гаража объединяют. В этом случае трубы просто выводятся внутрь помещения. Некоторые оставляют эти части вовсе без вентиляции.
В подвал должна идти отдельная труба и выходить на улицу через крышу. Так получится создать нормальный воздухообмен. Но даже хорошая вентиляция в погребе не решит проблему с влажность. Для этого стоит там поставить ведро с солью, рисом или стакан с тормозной житкостью.
Устройство естественной вентиляции в гараже
Естественная вентиляция железного гаража своими руками – это просто и недорого
Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:
надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения
Особое внимание смотровой яме;
объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:
Средние показатели воздухообмена естественной вентиляции:
- для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
- частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.
На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.
Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.
Естественная вентиляция в гараже, как сделать правильно:
- вытяжки располагаем по диагонали, на противоположных стенах гаража;
- нижнее отверстие должно быть выше поверхности пола на 25 см;
- верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
- старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
- если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.
для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно;
вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы
Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний;
важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража.
Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.
Вентиляция смотровой ямы

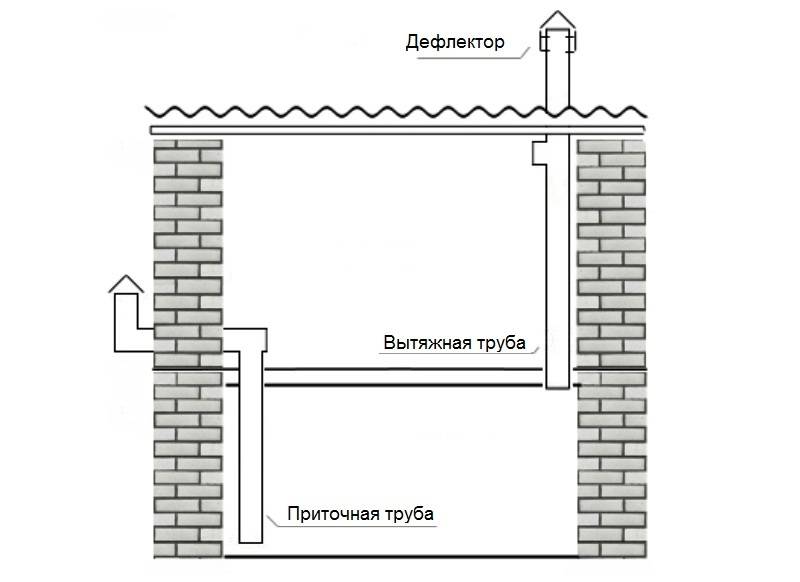

Схема установки труб в подвале
Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:
- приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
- вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).
По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.
Вариант простейшей естественной вытяжки в металлическом гараже
Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:
- определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
- дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
- красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
- теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
- решетки крепим на обычные болты с гайками.
На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.
Как быстро проветрить гараж при ремонтных работах
Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:
можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу
Важно соблюдать герметичность соединения шланга и выхлопной трубы;
при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см.
Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.
Особенности обустройства вентиляции в гараже
В гараже лучше сооружать приточно-вытяжную вентиляцию, чтобы воздух быстрее обновлялся
Действующие СНиП в разделе, посвященном вентиляции в гараже, не допускают эксплуатацию помещения без обустройства системы отвода отработанных газов и вредных примесей. Согласно положениям нормативов для создания комфортных условий хранения продуктов и автомобиля необходим приток свежего воздуха и отбор загрязненного. Оптимальным вариантом для этих целей является приточно-вытяжная вентиляция.
Правильно спроектированная и качественно выполненная вытяжка в гараже позволит создать условия, соответствующие требованиям санитарии и СНиП. К тому же вентиляционная система хоть и косвенным образом, но поможет пользователю сохранить свое здоровье. Не каждый человек способен вдыхать ядовитые пары горюче-смазочных материалов без серьезных последствий для дыхательных путей.
Согласно СНИП, для получения эффективной системы вентиляции в гаражном помещении потребуется организовать естественную циркуляцию воздушных масс. Добиться этого удается за счет всегда имеющейся разницы температур между внутренней и наружной средой. Для достижения требуемого эффекта в стенках гаражного строения делаются два вентиляционных отверстия, смещенных по высоте на максимально возможное расстояние. Одно из них будет приточным, а второе – вытяжным.
Вытяжное отверстие должно располагаться рядом с выхлопной трубой
При обустройстве естественной приточно-вытяжной вентиляции в любом гаражном строении пользователи руководствуются следующим общепринятыми правилами:
- приточное отверстие располагается практически на одном уровне с полом (на 10 см выше его), снаружи оно возвышается над поверхностью земли примерно на 30 сантиметров;
- для защиты от осадков и насекомых на отверстии делается крышка с мелкой сеткой;
- вытяжное отверстие обустраивается на уровне потолочного перекрытия;
- верхняя часть воздуховода (так называемый «грибок») размещается прямо на крыше строения;
- высота над кровлей гаража составляет не менее 50-ти сантиметров.
Как сделать вытяжку в гараже своими руками правильно: комбинированный вариант
При таком типе гаражной вентиляции эффективность системы может быть максимальной, а затраты сведены к минимуму. Концепция проста: один поток воздуха будет естественный, а другой стимулируется механическим вращением винта.
Вытяжка вытягивает воздух из гаража, чтобы освободить место для притока воздуха снаружи.
При этом практически неважно, где расположена вытяжка —коммуникации размещаются в тех местах, где удобнее
Вытяжка для гаража своими руками: инструменты и материалы
Перед началом работы подготовьте следующие расходные материалы, компоненты и инструменты:
- отвертка;
- перфоратор;
- уровень;
- рулетка;
- дюбели, шурупы;
- трубы;
- винт;
- герметик;
- защитные сетки;
- защитный грибок;
- проволока;
- герметик.
Вентилятор для вытяжки в гараже
Вентиляторы можно разделить на четыре типа:
- стандартные;
- подкровельные;
- канальные;
- многоканальные.
Предельный уровень потребления электроэнергии для каждого типа не превышает 20 Вт. Цена на вентилятор приемлемая, варьируется от 500 до 2500 рублей. Стоит отметить, что независимо от погоды, циркуляция воздушных масс при механической системе вытяжки всегда будет устойчивой.
Вентиляторы для вытяжки.
Вентиляция в гараже своими руками: схема
При планировании естественного воздухообмена крайне важно учитывать аэродинамические принципы
- Подводящая труба не должна располагаться слишком высоко, в идеале на высоте 10-15 см над полом.
- Дополнительно воздуховод должен быть приподнят не более чем на 0,5 м.
- Сверху на проем нужно положить сетку и защитный грибок, чтобы оградить его от попадания мусора и мелких грызунов.
- Вытяжное отверстие рекомендуется размещать под потолком, на противоположной стене.
- Отверстие трубы закрывается сеткой, сверху монтируется козырек.
- Герметик используется для заполнения пространств между стеной и трубами.
Как сделать вентиляцию в гараже: пошаговая инструкция
Монтаж системы вентиляции в гараже пошагово:
На начальном этапе следует создать отверстие для забора воздуха. Проштробите перфоратором отверстие в стене на высоте примерно 10 см от пола. При расположении вытяжки с противоположной стороны достигается надлежащий воздухообмен внутри помещения. Отверстие рекомендуется прорезать по диагонали.
Аналогичным способом проделываем отверстия перфоратором под потолком
Это важно, поскольку вентиляционная труба будет поднята на высоту примерно 50 см над крышей сооружения.
Следующим шагом будет использование герметика для заполнения любых зазоров между стеной и трубой. Выбирайте герметик, который позволяет соединять различные материалы с улучшенным качеством сцепления.
Защитные решетки устанавливаются в самом конце проделанной работы
Они предназначаются для защиты гаража от крыс, мышей и насекомых. Простая крышка или козырек защитят трубу от осадков.
Важно отметить, что естественный воздухообмен лучше всего работает, когда температура на улице составляет от +10 °C до +14 °C. Следуйте инструкции.
Следуйте инструкции.
Как сделать самостоятельно: пошаговая инструкция
С ямой
Гаражи часто оснащены смотровыми ямами. Рассмотрим, как сделать вентиляцию в гараже с учётом такой особенности. Есть несколько способов сооружения вентиляции в гараже с ямой:
- Воздух доставляется в помещение путём забора с пола двух досок. Отток происходит за счёт нехватки одной доски. Яма должна быть расположена строго продольно и внутри гаража. Один край размещают около приточных входов в боксы, а другой – около вытяжного канала. Открытые доски настила позволяют приточному воздуху частично попасть внутрь ямы. Противоположный край служит выходом скопившейся влаги.
- Приток обеспечит установка воздухоотводной трубы. С её помощью происходит забор поступающего воздуха под вентиляцию. Воздуховод смежного отвала выполняет роль вытяжки. Приточный канал должен располагаться у края смотровой ямы.
Отверстия в гараже пропускают поступающий свежий воздух и частями пропускают его по трубе. Далее остатки воздуха оказываются в яме. Так как она расположена рядом с погребом и соприкасается с воздуховодом, то потоку легко следовать после поступления в вытяжку ямы наружу.
- У приточной трубы есть вентилятор. Вытягивающий проём монтируется механизмом принудительным путём с помощью креплений. Вентиляция пространства работает в автоматическом режиме.
тут
Совет
Свежий воздух при таком способе нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал. Его можно установить автономно либо совместить с подвальным.
Оборудование и материалы
Обязательный инструмент для оборудования вентиляции в гараже — болгарка и перфоратор. После совершения расчётов покупают трубы из пластика или металла. К ним нужны герметик, вентиляторы. Чтобы обезопасить вентиляционные входы/выходы, стоит приобрести крышки и решётки.
Перфоратор должен быть мощным, иначе не получится проделать углубление в стене либо оно будет неровным. Желательно иметь под рукой шлифовальную угловую машинку и теплоизолирующий материал.
Вентиляторы выбираются в зависимости от типа конструкции:
- Вытяжные канальные устройства. Доступны, удобны в использовании. Встроенные регуляторы позволяют менять интенсивность и скорость потока воздушных масс. Оптимальный диаметр — около 160 мм. Для экономии проще приобрести 120 мм.
- Центробежные. Сложные в монтаже, но идеальные на вытяжку. Лучше их использовать в гаражных боксах, в которых работают с химикатами, ЛКМ.
- Вихревые. Подходят для помещений, в которых регулярно проводятся сварочные работы.
Если гараж предназначен только для хранения транспортного средства и не предполагает выполнения в нём работ, то можно подобрать самый практичный и ходовой вариант – вытяжной канальный вентилятор. Это самая дешёвая конструкция, а по эксплуатации – менее сложная.
Для сооружения воздуховодов лучше применять асбестовые или оцинкованные трубы. Сквозную трубу можно монтировать сквозным способом, когда вентиляционную трубу проводят через пол гаража и выводят наружу сквозь кровлю, и настенным, когда в стену погреба заделывается вытяжная труба и выводится за границы постройки.
Обновление воздуха естественным образом как раз достигается установкой сквозной трубы. Возникает разница температур внутри гаража и снаружи. Если тягу нужно увеличить, то устанавливают на трубу дефлектор. Он будет предохранять проход от попадания в него пыли, грязи.
Технологическая карта процесса
Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.
Шаг 1. Расчеты.
На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.
Шаг 2. Начертите схему расположения вентиляционных отверстий.
Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.
Шаг 3. Оформите проем, в который будет поступать воздух.
Делается это перфоратором — просто отсчитайте от пола как минимум 10 см.
Шаг 4. Оформите выход.
Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.
Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.
Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.
Шаг 7. Поставьте дефлектор на трубы.
Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.
Вентиляция в металлическом гараже
Металлический гараж, также как и кирпичный, требует устройства вытяжки. Это необходимо для удаления излишней влаги, способствующей разрушению крыши строения.
В зимний период из-за излишков влажного воздуха происходит его конденсация. При этом минусовые температуры создают ледяную корку, которая разрушает структуру металла и способствует отслоению лакокрасочного слоя.
Летний период тоже неблагоприятен для гаража, у которого отсутствует вытяжка. Влага, скапливающаяся под крышей, создаёт повышенную коррозию металла и значительно сокращает срок службы.
Простая вентиляция металлического гаража
Решением проблем с вентиляцией станет простое, но очень эффективное решение. Требуется просверлить электродрелью несколько отверстий в стенках.
Для обеспечения притока отверстия сверлятся внизу боковой или передней стенки гаража. Устройство вытяжки обеспечивается устройством отверстий в верхней части (под потолком помещения) стены. Такая система позволяет организовать циркуляцию свежего кислорода.
Для декоративной отделки следует приобрести вентиляционные решётки. Установить их очень легко, просверлив предварительно по периметру вентиляционных отверстий дырки под крепёж.
