Изготавливаем щит для филенки. Подготовка материала
Классическая филенка из массива представляет собой клееный щит из обрезной доски определенной толщины. Сделать его своими руками можно при условии наличия опыта работы с древесиной и необходимого ручного и механического инструмента. Процесс изготовления начинаем с выбора пиломатериалов.
Лучше для производства дверей использовать свежую хорошо просушенную древесину. Ее технологическая влажность должна составлять 8-12%. Только в этом случае можно гарантировать отсутствие в готовом щите механических напряжений, которые в конечном итоге могут привести к образованию трещин и разрушению филенки.
Изготовление филенчатой двери
Изначальным этапом установки двери является изготовление и монтаж дверного проема, или дверной коробки
Для того чтобы дверь выглядела привлекательно и не портила дизайн помещения, важно правильно и ровно сделать дверную коробку. Она должна быть без перекосов и разностей ширины. После установки дверной коробки можно приступать к тому, чтобы изготавливать саму филенчатую дверь своими руками
После установки дверной коробки можно приступать к тому, чтобы изготавливать саму филенчатую дверь своими руками.
Первоначально нужно нарисовать несколько эскизов будущей филенчатой двери на бумаге, с учетом личных предпочтений и здравого смысла в плане сложности исполнения. Филенчатая дверь может быть довольно сложной в исполнении, потому начинающим мастерам лучше всего начинать с изготовления двери с шестью филенками. Выбранный эскиз детализируется, на нем размечаются все размеры. Отталкиваясь от выбранного эскиза, закупаются необходимые материалы для изготовления двери.

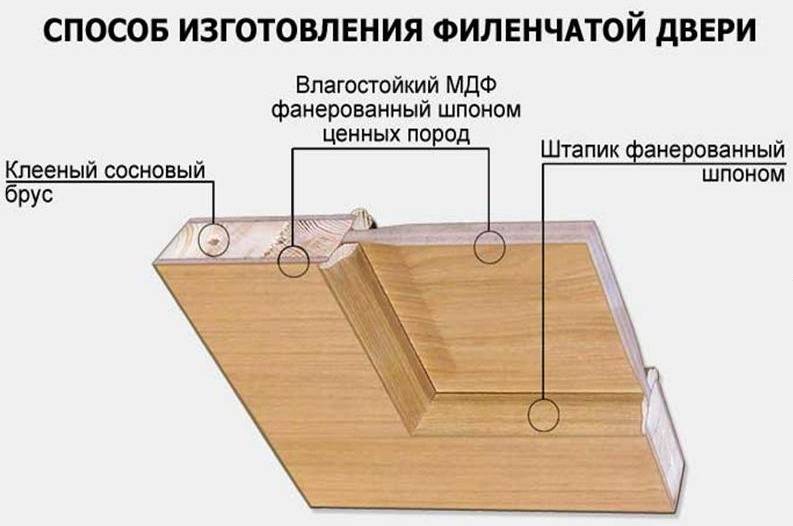

Устройство филенчатой двери.
Для того чтобы изготовить дверь своими руками, в первую очередь делается рама — основа конструкции, которая отвечает за ее прочность и на которую закрепляются филенки. Чем более надежно сделана рама, тем более надежной будет сама филенчатая дверь.
При помощи рулетки измеряется размер дверного проема. Для проектирования двери нужно учесть, что она в итоге должна быть на четыре-шесть миллиметров меньше ширины дверной коробки, которые необходимо оставить для нормального прилегания. В соответствии с полученными размерами из бруса, закупленного для изготовления рамы, делается основа для будущей двери. Для этого на брусе, который должен быть ровным и без механических повреждений, при помощи карандаша отмечается необходимая длина. Затем при помощи ножовки по дереву отпиливается лишняя часть. Если есть возможность, то распилить брусья по нужному размеру можно в магазине, чтобы облегчить и ускорить процесс изготовления двери. Такая распиловка будет более качественной, поскольку использование современного оборудования позволяет получить оптимальный результат. Таким образом получаются две боковые основные стойки, две поперечины, которые закрепляются снизу и сверху конструкции, а также внутренние поперечины и рейки, которые служат перемычками.
Для плотного скрепления деталей друг с другом в нужных местах делаются пазы и шипы, которые должны идеально подходить по размеру. Для дополнительного крепления детали промазываются специальным столярным клеем, который соединяет их более плотно. В местах крепления будущих филенок делаются специальные фаски.
Схема монтажа филенчатой двери.
После изготовления каркаса будущей двери можно приступать к изготовлению филенок. Если для филенок, которые будут вставляться в дверь, используется древесина, то лучше использовать массив доски, чтобы избежать необходимости создания сборной фаски. Из массива по размерам фаски, которая украсит дверь, вырезается готовая деталь, по ее краям делаются специальные спилы, которые позволяют филенке надежно закрепиться с фаской.
Если изготовление филенок из цельного куска массива дерева невозможно, но есть желание использовать именно древесину, то филенки изготавливаются из кусков древесины, которые скрепляются друг с другом при помощи системы шипов и пазов, дополнительно промазываясь столярным клеем для придания большей прочности. После того как филенка, собранная из частей древесины, готова, по ее краям делаются спилы для крепления с фаской.
Изготовленные из древесины филенки могут быть дополнительно украшены при помощи обработки специальными инструментами, но для этого нужно обладать определенными навыками.
Если филенки изготавливаются из ДСП или фанеры, то они выпиливаются из выбранного материала в соответствии с необходимыми размерами.
Стеклянные вставки также обрезаются в случае необходимости под размер двери либо изначально при изготовлении перемычек и реек исходят из имеющихся размеров стеклянных вставок.
Если в качестве вставки будет использоваться стекло с росписью, имитирующей витраж, то сделать такую роспись следует заранее, до закрепления в дверь.
Стеклянные филенки закрепляются при помощи штапика, что позволяет довольно просто поменять стекло в случае необходимости.
После того как дверь изготовлена, обработана и покрыта краской или лаком, к ней прикрепляется вся необходимая фурнитура. После этого осуществляется установка двери в проем.

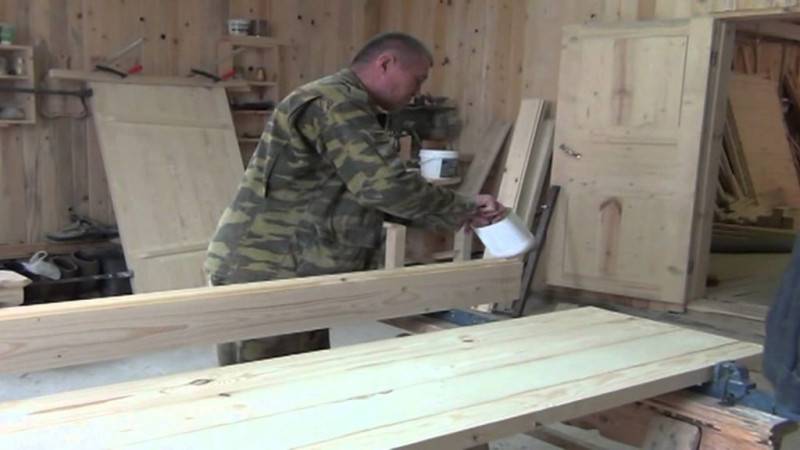

Технология склейки щита
Для того чтобы сделать качественный деревянный щит своими руками, потребуется хороший столярный клей. Производство связующего в нашей стране развито хорошо, кроме этого есть большой выбор импортных аналогов. Перед использованием необходимо проверить качество имеющегося в наличии клея. Для этого им соединяют два ненужных куска древесины и проверяют прочность соединения под ударной нагрузкой. Хороший клевой шов должен выдерживать удары. Возможное разрушение может происходить лишь по волокнам древесины.
Для склейки щита потребуются зажимные приспособления, называемые струбцинами или ваймами, которые можно приобрести готовыми или сделать своими руками. Применяют две их разновидности – винтовые и клиновые. В первых сдавливание склеиваемых деталей происходит за счет вращения винта с резьбой, во вторых – за счет забивания клинового упора. С использованием любого вида можно получить высокое качество соединения.
На кромки подготовленных досок наносим клей и распределяем его равномерно с помощью кисти или плоского шпателя. Укладываем доски вплотную друг к другу так, чтобы ребро с клеем одной детали соприкасалось с сухим ребром другой. Далее сжимаем щит до частичного выдавливания клея из швов и оставляем до полного высыхания клея, как правило, на 12-24 часа.
После склейки готовое полотно обязательно необходимо прострогать своими руками. Идеальную плоскостность детали поможет сделать широкоформатный рейсмус с шириной строгания до 600 мм. Вместо этого можно обработать полотно электрорубанком или ленточной шлифовальной машинкой.
Сборка и склейка всех деталей
Обработка кромок щита. Простой способ
Особенностью классической клееной филенки являются скошенные по радиусу кромки, плавно переходящие в продольные гребни. При сборке их вставляют в соответствующей формы и размера пазы, как правило, без клея. Это необходимо сделать для того, чтобы древесина могла «дышать», немного изменяя свои размеры без угрозы разрушения.
Сделать радиальные скосы на кромках будущей филенки своими руками можно несколькими способами. Первый, наиболее простой и доступный, предполагает использование упора и стационарной циркулярной пилы. При отсутствии круглопильного станка можно зафиксировать электрическую циркулярку на столе.
Пильный диск должен выступать на 10-15 мм, не более. Лучше начинать с 5 мм подъема и постепенно увеличивать его. Упор устанавливается перпендикулярно полотну в максимальной точке его подъема под углом к плоскости диска в 60о. Перемещая склеенное полотно под необходимым углом к направлению вращения, кромка его будет срезаться по дуге окружности, диаметр которой равен диаметру пилы. Предварительно поупражнявшись, можно сделать вполне качественную дверную филенку своими руками.
После достаточно грубой обработки пильным диском потребуется качественно отшлифовать полученный скос. Для этого можно использовать наждачную бумагу, приклеенную на оправку подходящей формы или шлифмашинку.
Подбор основного материала
Чтобы своими руками сделать уникальную и надежную филенчатую дверь, одним из важнейших вопросов на этапе подготовки является подбор материалов. Несмотря на разнообразие выбора вставок, основой все же служит древесина, поэтому с неё и следует начать.
Наиболее частым вариантом является изготовление каркаса и коробки из сосны, этот тип древесины хорош тем, что позволяет облегчить конструкцию и хорошо поддается обработке, к тому же стоит сосна не так уж и много. Минусом является то, что даже при хорошей сопротивляемости влаге и перепадам температуры, древесина не прослужит вам слишком долго. А при обработке морилкой и лаком нужно произвести обессмоливание материала.
Альтернативный вариант – лиственница. Эта древесина вполне доступна, а вот показатели прочности и долговечности у неё гораздо выше, нежели у предыдущего материала. Конечно, обойдется она дороже, но и толку от неё будет больше.
Также для дверей можно использовать следующие породы древесины:
- дуб,
- бук,
- береза,
- тик,
- клен,
- и т. д.
Можно комбинировать несколько материалов, в том числе и дерево разных пород. Что касается вставок, оптимальным вариантом является использование ДВП или фанеры. Для кухонных дверей или для оформления входа в гостиную лучше добавить верхние вставки из стекла. Для более изысканных изделий подбирается древесина, её листы оставляют плоскими, срезают фаски или же создают резьбу. Все зависит от умений и пожеланий самого мастера.
Классификация дверей
Все двери, поставляемые на рынок, подразделяются по разным признакам, что влияет на выбор конечного продукта и его розничную цену:
- По конструктивному исполнению:

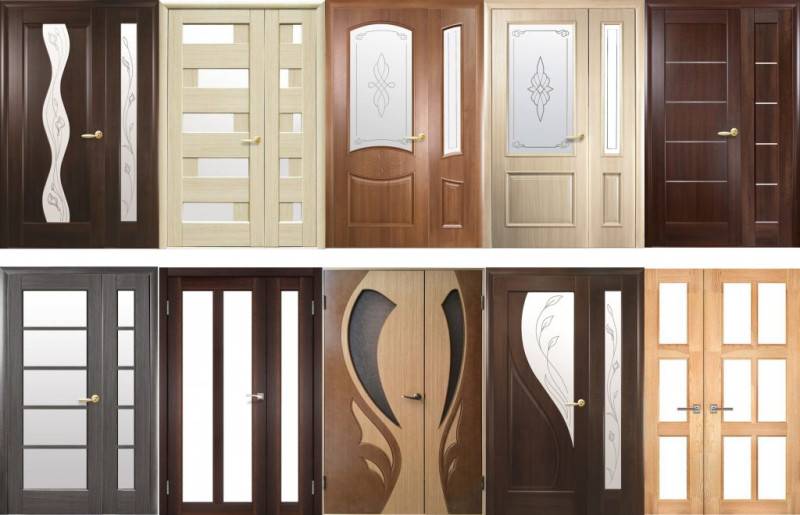

Филенчатые – полотно состоит из обрамляющей рамы, внутри которой устраиваются вставки другой толщины, с изгибами, прорезями или другими элементами декора.
Филенчатые полотна
Щитовые – одни из самых простых изделий – представляют собой внутреннюю несущую часть – коробку, выполненную из взаимно перпендикулярных зафиксированных между собой брусьев, поверх которой с обеих сторон монтируется лист фанеры, доска и другие материалы.
Щитовые полотна

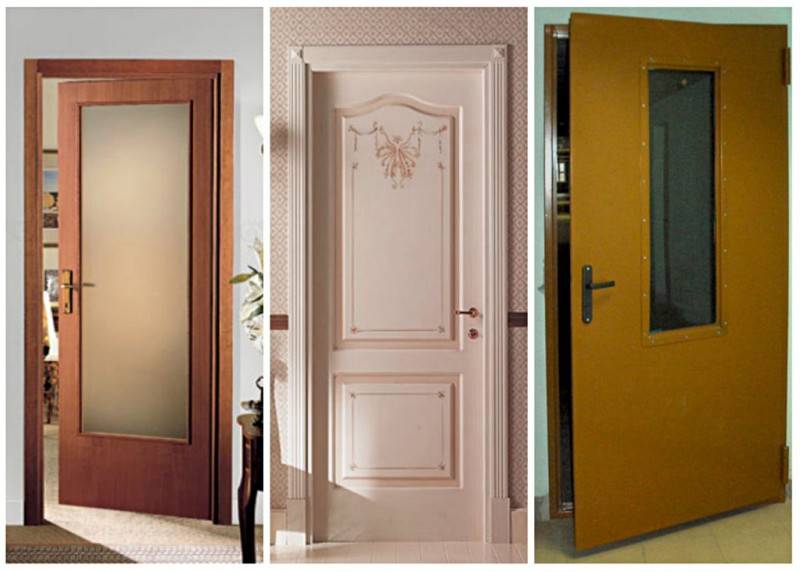

- По типу используемых материалов:
Натуральное дерево различных твёрдых или мягких пород – сосна, бук, дуб, ясень, лиственница или кедр.
Полотна из массива
ДСП-плиты, покрытые полимерным или натуральным шпоном.
Полотна из ДСП
МДФ панели, которые представлены уже в готовом фактурном исполнении, покрыты синтетической ламинацией или натуральным шпоном.
Полотна из МДФ
Синтетические полиуретановые или поливинилхлоридные материалы.
Пластиковые полотна
Ламинированные изделия, покрытые высокопрочной фактурной плёнкой с разными оттенками, которая наклеивается на клеевые составы, либо посредством термической обработки.
Ламинированные полотна
Металлические – изготовленные из штампованных стальных листов, либо представляют собой взломостойкую конструкцию, состоящую из металлической рамы и листовых материалов, фиксирующихся на сварку.
Металлические полотна
Стеклянные – изготавливаются из закалённого материала или собираются из нескольких слоёв в триплекс. Нередко используются во влажных помещениях, обладают повышенной прочностью, износостойкостью и долговечностью.
Стеклянные полотна
- По способу открывания, в зависимости от типа механизма:
Классические распашные, устанавливаемые на поворотных подвесах.
Распашные полотна

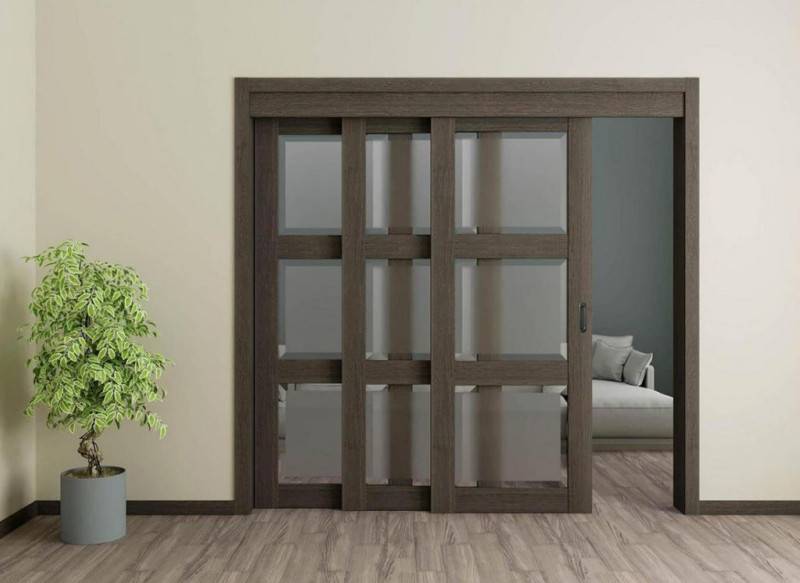

Раздвижные – открывание производится посредством сдвижки полотен на роликовых опорах, которые перемещаются по специальным рельсам.
Раздвижные полотна

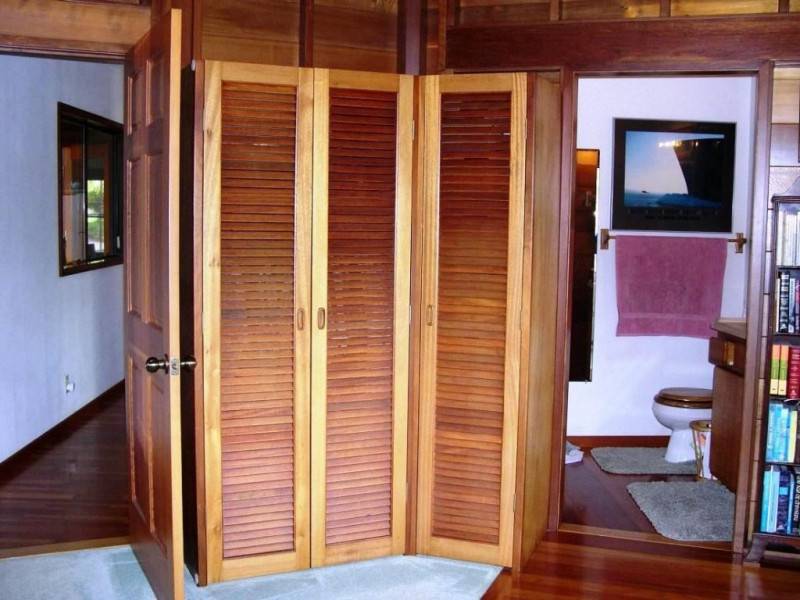

Складные – сложный поворотно-раздвижной механизм обеспечивает открывание в стеснённых условиях – все створки складываются в аккуратную вертикальную стопку у одного или двух импостов дверной коробки.
Складные полотна
Радиальные – поворотные створки открываются путём вращения относительно точки опоры, расположенной в верней и нижней частях плотна в виде стержня с шарниром.
Радиальные полотна
- По количеству створок и их габаритам:
Одностворчатые, с размерами от 600 до 1200 мм.
Одностворчатые конструкции
Полуторные – одна створка открывается постоянно, имеет те же габариты, что и однопольная дверь. Вторая створка, как правило, изготавливается с габаритами от 300 до 600 мм, постоянно находится в зафиксированном состоянии, открывается при необходимости перемещения крупногабаритных грузов.
Полуторные конструкции
Двустворчатые – конструкция представляет собой 2 равноценные створки, каждая из которых открывается независимо друг от друга.
Многостворчатые конструкции
- По типу запирания:
Без замка – фиксация плотна в коробке осуществляется за счёт трения, либо роликового прижима, который попадает в ответный паз на коробке. Нередко для удержания створки в закрытом положении, применяется магнит, по аналогии с мебельными дверцами в шкафах.
Межкомнатная дверь без замка с ручкой-скобой
С роторным замком – самый простой запирающий элемент, оснащаемые личинкой, в которой вставляется ключ для поворота язычка двери.
Роторный замок

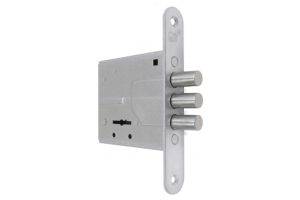

С сувальдным замком – надёжная сейфовая конструкций, состоящая из множества плоских стальных пластин – сувальд. Бородка ключа оснащается лазерной проточкой с множеством выступов и изгибов, что значительно усложняет изготовление дубликата.
Сувальдный замок
Амбарные замки – на полотне и коробке имеются две проушины, в которые вставляется навесной замок с запирающей дугой из высокопрочной стали.
Амбарный замок
Смартлоки – современная «умная» конструкция, исключающая риск проникновения посторонних лиц, так как каждый ключ имеет индивидуальные особенности, которые невозможно повторить.
Смартлок
Большинство из перечисленных выше типов межкомнатных или входных дверей можно изготовить исключительно на производстве, с применением высокоточного оборудования. В то же время, простые конструкции вполне можно изготовить своими руками, при наличии бытового или полупрофессионального инструмента.
Изготовление межкомнатных дверей на заводе
Материалы
На филенчатые двери цена может сильно отличаться в зависимости от материалов, которые были использованы при производстве. Филенчатые двери бывают следующих видов:
Из ценных пород древесины – дуб, орех, тик, граб, бук и пр. Подобные конструкции обладают высокой прочностью как за счет твердости самого дерева, так и благодаря креплению филенок с помощью системы «паз – шип». Филенчатые двери из массива прослужат очень долго, но их стоимость довольно высока. Нередко для производства дверей используют экзотические породы древесины – палисандр, махагони и др., а также с помощью покраски имитируют их на других сортах.
Дубовые двери в интерьере в стиле рустик
Махагони – популярный сорт дерева для отделки кабинета. Филенчатые двери со стеклянными вставками смогут дополнить образ роскошного дома
Из мягких сортов древесины – хвойные породы, береза. Срок службы таких дверей и прочностные характеристики уступают предыдущему виду, но внешне они смотрятся очень солидно, а цена гораздо ниже. Подобные конструкции подходят для помещений с малой проходимостью или для установки в загородном доме, на даче. На этапе производства их обрабатывают специальными составами, препятствующими разрушению материала: антисептиками от грибка, огнеупорными. В их состав часто входят пигменты, с помощью которых поверхности можно придать желаемый оттенок. При этом структура дерева не только остается, но и становится более выразительной и яркой.
Сосновые двери имеют нежный светлый окрас
Карельская береза используется для дизайна входных дверей
Комбинированные – двери, у которых рама изготовлена не из древесины, а из производных материалов: МДФ, ДСП или ДВП, фанеры, а также из алюминия. Внутри такая рама получается полой, но иногда пустое пространство заполняют сотовым наполнителем, улучшая тепло- и шумоизолирующие свойства конструкции. С внешней стороны поверхность ламинируют или обшивают шпоном из самых разных пород древесины. Такие филенчатые двери купить можно по гораздо более низкой цене, чем варианты из массива, но визуально они будут смотреться ничуть не хуже, а прослужат не одно десятилетие. К этому же типу относятся филенчатые двери со вставками из стекла.
Рама
Межкомнатные филенчатые двери имеют раму, в изготовлении которой используется брус (цельный или клееный). В большинстве случаев это четыре элемента, соединенных воедино. Причем низ рамы тут делают более широким, чем боковые и верхнюю ее части. Это необходимо для повышения прочности дверной межкомнатной конструкции.
Вставка-филенка
Дверная филенка – что это такое? Филенкой называют фанеру или дощечку, предназначенную для вставки в какую-либо раму. Тем не менее, в современных межкомнатных дверях могут встречаться вставки, выполненные не только из фанеры, но и из самых различных материалов:
- ЛДСП,
- матового стекла с различными орнаментами или рисунками,
Филенки крепят к раме на заводах двумя способами:
- Вставляют в пазы, предназначенные специально для дверных филенок.
- Фиксируют с использованием декоративных штапиков.
Хозяину, в любом случае, не составит проблемы сменить случайно разбившееся или треснувшее стекло, а также фанерку, получившую различные повреждения.
Деревянные двери
В различных магазинах также нередко можно встретить филенчатые межкомнатные двери, изготовленные целиком из массива различных пород деревьев:
- березы,
- граба,
- сосны,
- бука,
- дуба.
В зависимости от материала такие двери разнятся стоимостью, сроками изготовления, а также сроком службы. В частности, на фото можно увидеть двери межкомнатные филенчатые из массива сосны. Но вне зависимости от ценности породы, дерево при изготовлении таких конструкций используется исключительно отборное и достаточно тщательно просушенное. Кроме того, межкомнатные двери данного типа могут быть окрашены в любые цвета по желанию заказчика. Так на фото мы видим красные, коричневые и белые филенчатые межкомнатные двери.
Отделка межкомнатных филенчатых дверей
Под отделкой деревянных межкомнатных конструкций здесь понимают обработку поверхности двери специальными антисептическими составами, которые придают материалу огнеупорные свойства, препятствуют его старению, а также защищают от грибка. Эта обработка имеет преимущество в сравнении с покрытием эмалями, поскольку в данном случае остается видным сам рисунок древесины, его текстура. Иногда в такие антисептические составы добавляют пигменты, способные слегка изменить (облагородить) цвет древесины.
Ранее в роли этих пигментов использовали морилки, которые вступали с древесиной в соответствующие химические реакции, а также цветные лаки. В настоящее время уже сам заказчик может определять при заказе нужной «породы» степень насыщенности добавляемого пигмента. Правда, у полотна, обработанного подобными составами, имеется немалый недостаток – поскольку пигмент способен проникнуть лишь в верхний его слой, то при различных повреждениях древесины на ее поверхности может появиться светлое пятно.
Наиболее распространенные, популярные и востребованные способы отделки дверей данного типа:
- сплошная – здесь рама вместе с филенкой оформлена одинаково;
- контрастная – с явно выделенной другим тоном или цветом филенкой.
При финишной обработке поверхности дверей лучше всего брать лаки на водной основе. В сравнении с аналогичными лаками на растворителях, они более экологичны, и, кроме того, немного меньше влияют на оттенок древесных волокон. При выборе отделки следует помнить, что на блестящих полотнах больше заметны следы загрязнений и потертостей. Глянцевым лакам свойственно скрадывать древесную текстуру, но вместе с тем добавлять насыщенности цвету отделки. В любом случае, большинство заказчиков филенчатых дверей отдают предпочтение покрытием полуглянцевого типа.
Причины популярности филенчатых дверей
Среди покупателей данных дверных конструкций, которые приобретают домой, в офис или для дачи, имеется немало положительных отзывов. Это связано с некоторыми показателями таких дверных полотен:
- отличная шумоизоляция,
- прочность,
- солидный внешний вид.
Продолжение…
Ограждение из плексигласа. Последний шаг — добавляем защиту и прячем фрезу. Ограждение — кусок оргстекла толщиной 1/4″ , который свободно крепится на зажиме, см. рис.6. Две прорези для фиксации ограждения и скошенный нижний угол позволяют ограждению «проехать» по верхней части заготовки.
Изготовление выпуклых Панелей Шаг за Шагом
Паз. Большинство панелей (филенок) в последующем соединяются с рамой. Для соединения панели с рамой, необходимо выбрать шпунт на краях панели с двух сторон, а в раме паз, см. рис 7. Примечание: Шаг 1: С двух сторон, по краям панели (филенки), делаем фрезой выборку фальца (паза)
Перед фрезерованием наклонной полосы на панели (филенке), обратите внимание на: Направление структуры древесины. Чтобы уменьшить количество сколов, на краях панели, направляйте панель (филенку) по направлению волокон
Это поможет избежать сколов. Направление подачи. Фрезеруя края или стороны не забывайте, что фреза вращается по часовой стрелке и немного тянет панель к упору.
Нюансы изготовления двери
Итак, будем считать, что эскиз вы разработали, инструмент и материалы запасли, дверную коробку изготовили и установили. Что же дальше?
Прежде чем приступить к производству филёнок, нужно не только изготовить детали дверного полотна, но и собрать часть рамы. Для этого соединяют одну вертикальную стойку с двумя горизонтальными деталями каркаса: порожным профилем и царгой (верхним элементом обвязки).
- Несмотря на то, что у вас есть чертёж с размерами, замерять средники и будущие филёнки нужно по факту, так как вполне может оказаться, что есть некоторые отклонения. Особенно это касается моделей, где горизонтальные бруски обвязки имеют криволинейную форму. Сначала на рамку устанавливают средник: нарезают на бруске шипы с одной стороны, примеряют его, а потом, по карандашной отметке обрабатывают второй торец.
- В зависимости от структуры двери, поперечины вставляют шипами в пазы обвязочных деталей. Если на двери будет 6-8 филёнок, то и средников будет несколько. Длина горизонтальных элементов обычно соответствует ширине полотна. При этом, вертикальные средники получаются короткими, и их высота равна расстоянию между элементами горизонтальными.
Изготовление и установка средников осуществляется в таком порядке: сначала длинные детали, а затем, после замера и примерки, короткие. Только после того, как все средники окажутся на своих местах, на рамку можно смонтировать вторую вертикальную стойку. Теперь каркас полностью собран, и можно приступать к изготовлению филёнок.
Филёнки
Итак, перед вами, прислонённый к стене, стоит каркас дверного полотна – теперь вам нужно снять размеры будущих филёнок. Лучше всего это сделать с помощью отрезков рейки, которые, если на двери будет несколько одинаковых филёнок, сыграют в дальнейшем роль шаблона.
При замере нужно обязательно учитывать температурный зазор, чтобы при расширении древесины, филёнки не упёрлись в обвязку, и не сорвали стойки с шипа.
Он помогает обойтись без многочисленных замеров, а так же избежать ошибок при нарезке материала — в том числе это касается и допусков на температурное расширение. Нарезав по размерам заготовки, можно приступать к нарезке фигарейного поля — для этого нужны специальные насадки на фрезер. Они бывают разными, поэтому обработанные торцы филёнки могут отличаться по конфигурации.
При их фрезеровке объёмная часть заготовки снимается, и по краям получаются тонкие гребни (фигареи), которые при установке на раму и заводятся в пазы обвязочного бруса. Если на них местами получились неровности, их устраняют шлифмашинкой.
