Делаем самостоятельно фурнитуру для откатных ворот

Перечень необходимых комплектующих

В базовую комплектацию такой конструкции обязательно входят:

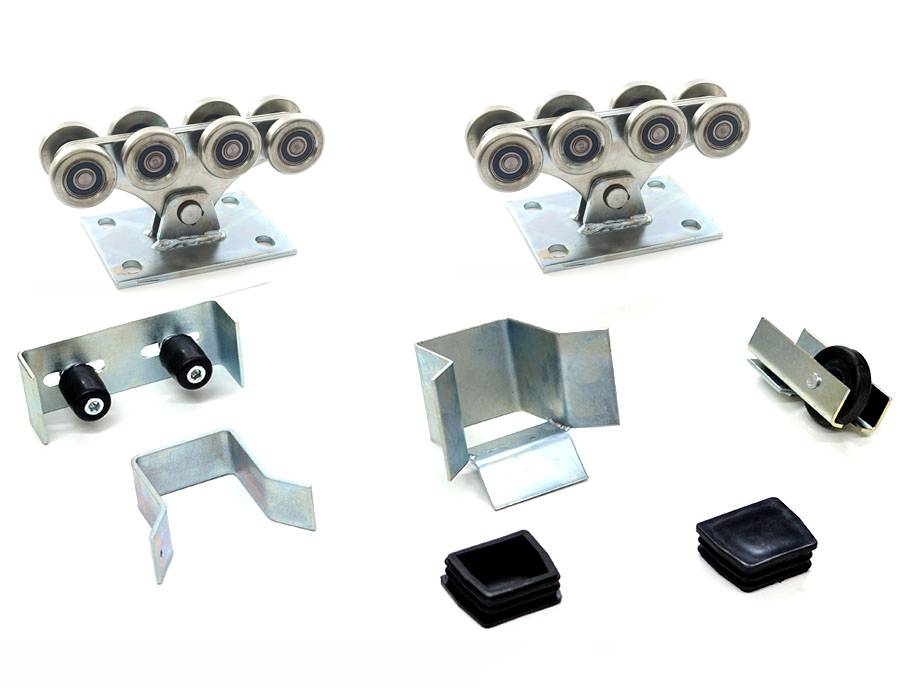

• две роликовые каретки;
• направляющая балка;
• два уловителя;
• ограничитель;
• заглушки;
• концевой/накатной ролик.

Каждый из элементов, которые перечислены выше, выполняет свои определенные функции – эффективная работа всей конструкции возможна исключительно при условии наличия абсолютно всех комплектующих. Заводская фурнитура намного удобней в процессе эксплуатации по сравнению с самодельной – кроме того, все ее детали между собой отлично взаимодействуют.

Единственный недостаток готового комплекта – его высокая стоимость, что, соответственно, заставляет людей находить альтернативные варианты. Но изготовить дома комплектующие для ворот непросто – это требует наличия определенных материалов/инструментов, а также определенного качества проведения работ.

Основание для «закладной»

Сооружение откатных ворот начинается с создания основания для «закладной». Как уже говорилось, длина «закладной» должна равняться ½ ширины ворот, в данном случае это 2 м. К этому элементу приваривается 9-10 метровых отрезков арматуры ø1-1,4 см и вырывается яма глубиной в 1 м и шириной в 30 см (приблизительно в ширину штыка лопаты + 30 см для швеллера).

Далее замешивается бетонный раствор. Для этого понадобится:

• цемент, 100 кг;
• щебень мелкофракционный, 300 кг;
• песок, 300 кг.

Готовый бетон заливается таким образом, чтобы вышел один уровень с «закладной», иначе там будет скапливаться вода. Пока сохнет раствор (для этого нужно минимум 7 дней), подбирается вся необходимая фурнитура.

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

• несколько консольных блоков, распределяющих вес конструкции;
• направляющий рельс;
• концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
• верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
• улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

С помощью концевых роликов полотно ворот движется по рельсу

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1 Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2 Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3 Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов

Особое внимание следует уделить таким характеристикам:

Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью. Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным. Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

• Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
• Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

Автоматический привод для откатных ворот

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Производитель	Особенности
Hormann	Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME Group	Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭК	Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHan	Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

Безопасны для людей, в частности, для маленьких детей. Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью. В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

Негативные стороны:

• Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
• Откатные ворота забирают пространство у забора.
• Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

Проще, еще проще

Можно ли упростить конструкцию откатных ворот и сократить до минимума расходы на их сооружение?

Разумеется. Я размещу здесь несколько фотографий исправно функционирующих в соседнем со мной доме ворот.

Общий вид ворот. Каркас сварен из уголка 50х50 мм и обшит оцинкованным профлистом.

Ворота не опираются на тележки, а висят на уложенном поверх ограждения швеллере, усиленном в середине сварной фермой.

На этом фото хорошо видны опорные и фиксирующие ролики. Опорный ролик снабжен резиновым покрытием, что заметно снижает уровень шума при открывании и закрывании ворот.

Нижний опорный ролик удерживает створку в вертикальном положении. Отклоняться в противоположном направлении ей мешает собственный вес.

Электропривод представляет собой однофазный мотор мощностью 1,5 КВт и ременную передачу на шкив, наматывающий на себя стальной трос.

Нехитрый механизм натяжения троса.

Пульт управления приводом. Одна кнопка закрывает дверь, другая — открывает.

Концевой выключатель размыкает цепь питания, когда створка полностью закрыта.

Выбор материалов

Перед началом изготовления и монтажа нужно подготовить необходимые материалы и инструменты. Для составления схемы проводятся замеры с помощью уровня и рулетки. Для работы понадобятся:

• профнастил (металлическое полотно);
• уголки, профили из стали;
• направляющая опорная балка;
• роликовые подшипники;
• опорные трубы для укрепления фундамента;
• электропривод;
• сварочный аппарат;
• электродрель со сверлами;
• гаечный ключ;
• лопата;
• цемент, песок, щебень для раствора.

Расходы на материалы предстоят примерно такие:

Наименование	Стоимость в рублях
Комплект фурнитуры	15 000
Металлический каркас	5 000
Материалы для фундамента	5 000
Провода, краска, электроды	2 000 – 3 000
Электропривод	15 000- 30 000

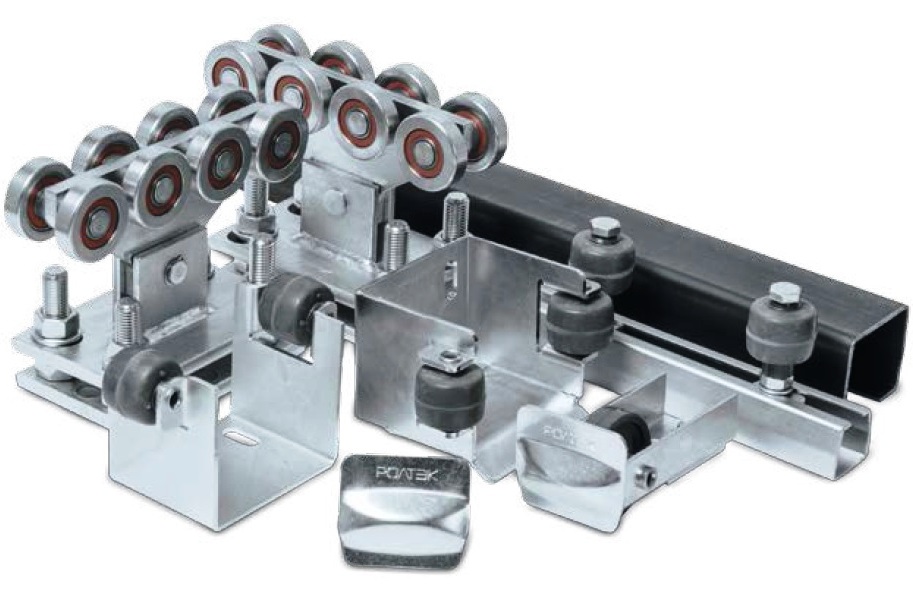

Стандартный комплект фурнитуры включает:

• опорные тележки;
• концевой ролик;
• улавливатель;
• направляющий рельс длиной 6 м с заглушкой;
• направляющая скоба.

Стоимость фурнитуры зависит от производителя, расчетной нагрузки. Комплекты отечественных производителей обойдутся дешевле. Увеличит цену износоустойчивость, прочность материала изготовления. Стоимость комплекта автоматики для откатных ворот зависит от максимального веса полотна, скорости движения, комплектации.

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

https://youtube.com/watch?v=NlyV7eyRgDg

Чертежи, схемы, эскизы и конструкция откатных ворот

Монтаж

Теперь — несколько рекомендаций по изготовлению и монтажу ворот.

Из чего сделать каркас створки?

Лучше всего использовать профтрубу: она обеспечит большую жесткость по сравнению с уголком при таком же или меньшем весе. Минимальные размеры — 60х60 для рамы и 40х20 для укосин, обеспечивающих жесткость конструкции.

Чертеж каркаса из профильной трубы.

Чем обшить ворота?

Большой вес створки сильно удорожает фурнитуру и автоматику. Соответственно, предпочтительны легкие материалы. Я бы рекомендовал использовать стеновой профлист толщиной 0,55 мм с высотой волны не более 20 мм.

Пара нюансов:

1. Для крепления обшивки лучше использовать заклепки, а не саморезы. Они не расшатываются порывами ветра и не дают ржавых потеков, характерных для саморезов с нарушенным цинковым покрытием;
2. Крепить нужно каждую волну листа. Иначе порывы ветра будут сопровождаться дребезжанием металла.

Крепление профлиста на каркас.

Каким должно быть расстояние между роликами, на которые опираются ворота? Исчерпывающая инструкция содержится в этой таблице:

Расстояние между тележками в зависимости от размера и веса створки.

Какими должны быть размеры фундамента?

Как правило, его длина берется равной половине ширины створки. Для 4-метровых ворот потребуется фундамент длиной 2 метра. Глубина фундамента на 200 мм превышает глубину промерзания грунта.

Из чего и как сделать фундамент?

Каркас варится из швеллера шириной 120 — 200 мм и рифленой арматуры диаметром 12 — 14 мм. Вертикальные прутки снабжаются поперечными связями. Заливка выполняется бетоном прочностью М250.

Каркас с армированием фундамента. Сбоку наварена площадка для установки электропривода.

Как правильно установить ролики откатных для ворот своими руками, обеспечив возможность их регулировки по высоте?

Используйте крепление тележек на монтажные регулировочные пластины. Пластина обваривается на швеллере, а основание тележки фиксируется на шпильках гайками. Такой способ крепления обеспечит простую регулировку при ошибках в монтаже и при просадках грунта.

Регулировочная пластина под тележку.

Преимущества откатных ворот

Механизм откатных ворот в своем арсенале имеет больше достоинств, чем недостатков.

Основными приоритетами являются:

1. Установка на объектах всех видов.
2. Большой выбор размеров, дизайна и цветовой гаммы.
3. Пространственная экономия. Для открывания нужно минимум пространства, поэтому их можно устанавливать там, где плотная застройка.
4. Очень удобны в эксплуатации – легкое открывание/закрывание, независимо от того, установлена на нем автоматика или нет.
5. Достаточно долговечный механизм, даже если он оборудован электроприводом.
6. Поперечные балки и верхняя направляющая у них отсутствуют, что дает возможность проезда любому транспорту.

Механизм откатных ворот своими руками

Характеристика

По створкам двигается профилированная консоль. Роликовая каретка крепится к фундаменту. Она определяет путь направляющей. Устройство системы включает в себя направляющие ролики с подшипниками.

Благодаря качественным комплектующим конструкция может служить 50 тысяч полных циклов «открыть/закрыть». При условии правильного использования гаражных ворот этого достаточно на длительный период.

Материал для зашивки гаражных ворот своими руками: Профнастил, металлический лист, дерево, поликарбонат.

Калитку можно поставить отдельно или встроить в конструкцию.

Итак, комплектующие откатных гаражных ворот:

• Каретка (роликовая тележка).
• Направляющие ролики (поддерживающий, накатной).
• Заглушки направляющей
• Нижний и верхний улавливатель
• Направляющий рельс 6 метров

Направляющая балка

Устройство называется еще швеллером. Изготавливается из стального профиля в условиях завода. Это сложная геометрическая форма, которую воссоздать в кустарных условиях невозможно. Это балка, длина которой не менее 5-7 метров, металл толщиной не менее 3,5 мм до 5 мм. Это одна из основных деталей, которая обеспечивает правильную работу всей конструкции.

Для изготовления данной конструкции требуется железная труба и следующие инструменты – болгарка, рулетка, аппарат для сварки, сверла и дрель.

Длина балки в 1,5 раза длиннее, чем ширина ворот. Балка обязана выдерживать вес всей громоздкой конструкции, поэтому она должна быть очень прочной и жесткой. Если балка будет прогибаться, то ворота заклинит, и они не откроются. Основой может служить квадратный профиль или квадратную трубу. Делается продольный разрез или паз шириной около 1 см.

Труба очищается от ржавчины, окалины, поверхность отшлифовывается. При наличии сварочного шва, его нужно сделать боковым. Если он останется внизу, то для роликов это будет препятствием, их будет клинить, ворота будут плохо открываться, легкого хода не получится.

Выбор и расчет материалов с фурнитурой

Что такое откатные ворота: как выглядят и основные характеристики

Фундамент под закладную (швеллер)

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм.

С материалами для автоматических откатных ворот своими руками определились. Приступим к их производству. Все начинается с фундамента под закладную.

«Закладная» – швеллер длиной в половину проема откатных ворот и шириной 16-20 см. Если проем 4 метра, то швеллер 4*0,5=2 метра. На сам швеллер привариваются 8-10 ножек длиной по метру из арматуры с диаметром 10-14 мм. Под швеллер делается яма глубиной 1 м, с шириной 30 см, примерно шириной в лопату (запас под швеллер – 20 см), и длиной немного более швеллера, 2,2 метра.

Бетон делаем из песка, цемента и щебня своими руками. Понадобится 100-150 кг цемента, 300-450 кг щебня и 300-450 кг песка. Цемент рассчитываем в соотношении примерно 1:6. Бетон заливаем таким образом, чтобы получился один уровень со швеллером, в противном случае в ямке будет собираться вода.

Фундаменту необходимо подсохнуть и постоять неделю. В это время надо выбрать комплектующие (фурнитура) и сделать откатные ворота своими руками.

Как сделать консольные откатные ворота

Изготовление каркаса для откатных ворот

Сварка несущей рамы откатных ворот. Используйте профилированную трубу, имеющую сечение 60*30 мм (50*50, 60*40).

Сначала нужно подготовить площадку для сборки каркаса будущих откатных ворот. По размеру эта площадка должна быть не меньше, чем ворота.

Перед тем как начать сборку каркаса своими руками, необходимо подготовить сами трубы, почистить от окалины и ржавчины. Затем обрабатываем их растворителем и наносим грунтовку. Антикоррозийный грунт наносим пульверизатором или же кистью. Пульверизатором будет быстрее, а кистью – толще.

После обработки и высыхания начинаем сваривать каркас таким образом, чтобы на стыках отсутствовали отверстия, в которые могла бы попасть вода (снег, дождь и т.д.).

Теперь можно приступить к подготовке рамы, на которую будет крепиться обшивка. Это труба 40*20*2 мм.

Размещаем меньшую (40*20) трубу на большей (50*50) своими руками:

• если зашивать с одной стороны, то сдвигаем к краю так, чтобы было место для профнастила. Хорошо, если зашивка ляжет с наружным каркасом;
• если зашиваем с 2 сторон, то размещаем прямо посередине.

Привариваем трубы каждые 20-30 см в виде шахмат (дабы их не «повело» от перегрева). Затем обрабатываем сварочные места болгаркой и наносим грунтовку.

После этого можно начать покраску каркаса и рамы. Для окрашивания берем алкидную эмалированную краску. Красить можно кистью в 2-3 слоя или пульверизатором.

После того как краска высохла, можно начать зашивку. Материал зашивки (дерево, металл, профнастил) крепится к раме саморезами или же заклепками. Для крепежа саморезами лучше всего использовать сверло, только так работать будет легче.

Откатные ворота своими руками: этапы изготовления

Перед тем, как начинать работы, нужно убедиться в возможности установки откатной модели. Следует проверить:

• наличие достаточного количества незанятого пространства вдоль ограждения для нормальной эксплуатации подобного устройства;
• прямолинеен ли необходимый участок забора, поскольку ворота могут двигаться только по прямой;
• отсутствие калитки и неровностей рельефа в области движения полотна.

Проектирование: создание чертежей, расчет стоимости

Прежде, чем закупать материалы, нужно сделать схематичный чертёж, указать основные размеры, составить спецификацию. Если возникли затруднения, то стоит выбрать готовое решение из альбома производителей ворот.

К расчёту стоимости следует переходить после:

• проведения измерений проёма;
• выбора материала для обшивки и каркаса;
• оценки общего веса и решения вопроса с количеством створок.

Для упрощения задачи можно воспользоваться специальной программой.

Подготовка необходимых материалов и инструментов

Для возведения откатной конструкции своими руками нужны комплектующие. Их можно купить или сделать самим. Говоря об оборудовании, ничего особо сложного не потребуется – необходимые приспособления имеются даже у новичка.

Набор для изготовления включает в себя:

• нижнюю направляющую;
• поддерживающую скобу с роликами;
• пару роликовых опор;
• пару поддерживающих подставок роликовой платформы;
• опорный ролик;
• улавливатели;
• заглушки.

К выбору обшивки стоит подходить с учётом собственного вкуса и величины кошелька. Подойдёт ряд материалов:

• профнастил;
• листовая сталь;
• поликарбонат;
• вагонка;
• ковка;
• филёнка.

Поскольку при строительстве ворот не обойтись без бетонных работ, нужно запастись:

• ломом и лопатой;
• трамбовкой;
• сваркой;
• вёдрами для бетонного раствора;
• болгаркой;
• молотком и шуруповёртом;
• рожковыми ключами;
• малярными кистями;
• рулеткой.

При обшивке деревянными изделиями понадобятся слесарные инструменты. А ещё монтаж откатного устройства не возможен без профильных труб, швеллеров, толстого листового металла, стального прутка, песка, щебня и цемента.

Монтаж столбов

Стойки могут быть дубовыми, стальными, кирпичными, бетонными. Рекомендуемая глубина бетонирования столбов – 1 метр. При высоком уровне подземных вод необходим единый фундамент для всех опорных деталей устройства.

Для монтажа опор выполняют несколько действий:

1. Выкапывают яму.
2. Устанавливают в неё столб.
3. Выверяют вертикальность уровнем.
4. Бетонируют.

Заливка фундамента

Шаги при заливке фундамента:

1. Разметка на местности.
2. Выкопка траншеи
3. Изготовление закладкной из швеллера и прутков.
4. Установка опалубки и укладка армопояса.
5. Заливка бетонной смесью, трамбовка.

Через 28 суток бетон полностью затвердеет.

Изготовление створки

Несущий остов полотна изготавливают из профильных труб размером не менее 5*5 см. Инструкция:

1. Оборудовать ровную горизонтальную площадку.
2. Из труб и направляющего рельса сварить наружную раму.
3. К основанию полученной заготовки прикрепить составляющие заполняющего каркаса с помощью сварки.
4. Зачистить сварные швы шлифмашинкой.
5. Нанести на конструкцию грунтовку, а затем, после ёе высыхания, 2 – 3 слоя краски.
6. Обшить профнастилом.

Монтаж конструкции

Чтобы установить ворота откатного типа, необходимо:

• провести разметку;
• выставить поддерживающие площадки роликовых опор;
• установить ролики и полотно, чтобы проверить правильность монтажа столбов;
• снять створку и демонтировать тележки;
• приварить регулировочные пластины;
• вновь установить роликовые опоры и полотно;
• зафиксировать ворота в закрытом положении;
• выставить конструкцию «в горизонт»;
• прикрепить накатной ролик к направляющей;
• установить роликовый ограничитель на верхний край полотна;
• прикрутить сначала нижний, а потом верхний улавливатели;
• провести окончательную регулировку всех элементов;
• закрыть заглушкой торцевую часть направляющей;
• защитить и закрасить места сварки.

Автоматика от разных производителей

Процесс самостоятельного изготовления роликовых кареток

Тележки или роликовые каретки на себя принимают нагрузку от створки, которая движется и переносят ее на фундамент конструкции ворот. Профиль совместно с установленной рамой благодаря кареткам передвигается вдоль проема ворот. На каждой из кареток имеется по 8 роликов – они могут быть и полимерными, и металлическими.

Уровень качество заводских кареток значительно выше, чем сделанных своими руками. Но грамотно изготовленные самостоятельно каретки могут прослужить относительно длительный период времени.

Как ролики оптимально использовать подшипники от генератора автомобиля «Жигули». Внутренний диаметр такого подшипника должен находиться в пределах 14 – 40мм – он должен не просто помещаться в трубу, но еще и свободно двигаться по ней. Для осей кареток часто используются шпильки М18 – их предварительно следует разрезать на куски определенной длины. Кроме этого, нужна небольшая пластина железа, толщина которой составляет от 8 мм – она необходима для создания основания каретки.

Процесс создания каретки относительно прост: пластины из металла размечаются, болгаркой обрезается лишнее, затем просверливаются отверстия, необходимые для крепления подшипников. Диаметр этих отверстий должен быть равен диаметру оси. В процессе сверления мастера рекомендуют для охлаждения применять масло – это позволит металлу не перегреться.

Оси примеряются к отверстиям и обрезаются до нужной длины. После этого на оси одеваются шайбы, затем подшипники, которые максимально крепко прикручиваются. При этом подшипники до приваривания основы обязательно следует набить смазкой.

Балки и каретки – это самые сложные в плане изготовления комплектующие, которые необходимы для создания откатных ворот своими руками. Все остальные элементы такой конструкции создать в домашних условиях значительно проще.

Делаем фундамент (швеллер)

Швеллер — основной элемент для фундамента откатных ворот. Ширина его составит 10, 16 или 20 см. Используется также арматура с сечением 10-14 мм. Разрежьте арматуру, чтобы длина частей составляла 1 метр. Затем приварите их к швеллеру.

Приготовьте ров длиной вполовину ширины проема. Ширина составляет 30 см, глубина 1 метр. Поставьте швеллер и забетонируйте. Фундамент для ворот готов.

Размер фундамента составит половину проема.

Сначала по уровню выставите швеллер. Его верх должен быть на одном уровне с асфальтом. Если планируете укладывать плитку, учтите ее высоту. На этом уровне и бетонируйте швеллер.

Если взять во внимание все советы, выйдет ровная железная площадка. К ней приварите ролики для ворот

Фундамент сохнет неделю, в это время у вас есть возможность сделать замеры откатных ворот.

Сначала нужно сделать каркас.
