Гараж из металлопрофиля своими руками

Материалы, необходимые для возведения гаража

Образцы профнастила

До начала возведения гаража из профнастила нужно подсчитать листы, но сначала требуется правильно выбрать материал

В первую очередь внимание обращают на толщину. Чем этот показатель выше, тем прочнее листы. Однако у профнастила еще есть ребра жесткости – волны

По форме они бывают трапециевидные, округлые и синусообразные. От высоты волны тоже зависит прочность материала

Однако у профнастила еще есть ребра жесткости – волны. По форме они бывают трапециевидные, округлые и синусообразные. От высоты волны тоже зависит прочность материала.

Пример буквенной маркировки профлиста

Пример полной маркировки профлиста

Любой строительный материал имеет маркировку и профлист тому не исключение. На гараже из профнастила можно использовать листы со следующим обозначением:

• Маркировка буквой «С» говорит о том, что материал предназначен для стеновых ограждений. Высота трапециевидной волны бывает от 8 до 44 мм. При изготовлении использован металл толщиной 0,45-0,7 мм.
• Маркировкой «НС» обозначаются универсальные листы с высотой волны от 35 до 44 мм. При изготовлении профнастила использован металл толщиной 0,4-0,9 мм. Материал подходит для обшивки стен и обустройства настилов.
• Буквой «Н» маркированы листы повышенной прочности. Высота волны бывает более 44 мм, а толщина металла достигает 1 мм. Монтаж таких листов оптимален для крыши гаража.

Таблица применения разных марок профлиста

Во время строительства гаража для стен можно взять профнастил с буквенным обозначением «С» и высотой волны от 20 мм. Лучшим вариантом считается материал с маркировкой «НС». Для кровельных работ подойдут листы с обозначением «Н». Количество материала можно рассчитать, зная его размеры и габариты будущей постройки.

Кроме профлиста, понадобится заготовить трубы для стоек. Оптимально использовать профиль сечением 60×40 и 40×20 мм. Он подойдет для сборки каркаса гаража. Рамку ворот сваривают из стального уголка сечением 50х50 мм. Дополнительно заготавливают арматуру и материалы для приготовления бетонного раствора.

Что такое гараж из металлопрофиля

Гараж из металлического профиля — прочное и удобное помещение для стоянки автомобиля. Он не требует мощного фундамента, больших финансовых затрат и строительных навыков.

Металлопрофиль — профилированный стальной лист, покрытый полимерным слоем. Материал используется для облицовки стен, перегородок, ограждений. Для защиты от ржавчины листы металлического профиля обрабатываются цинковым или алюмоцинковым покрытием. Иногда используется алюмокремниевое, однако оно менее устойчиво к внешним воздействиям. Лучшую защиту даёт алюмоцинковое.

Специалисты считают металлический профиль лучшим строительным материалом для возведения малых зданий. Среди основных преимуществ можно выделить:

1. Скорость монтажа. На строительство гаража из металлопрофиля может уйти пара дней.
2. Лёгкость строительства. Строитель может не обладать специфическими навыками, достаточно следовать основным правилам возведения построек.
3. Малая стоимость материалов и работ. Даже если придётся нанимать профессионалов для строительства гаража, стоимость услуг будет в несколько раз дешевле, чем при возведении каменной постройки.
4. Долговечность. Металлопрофиль с качественным полимерным покрытием может прослужить до 30 лет.
5. Мобильность. При необходимости конструкцию из металлического профиля можно демонтировать и переместить в другое место.
6. Негорючесть.
7. Металлопрофиль — лёгкий материал. Благодаря этому он может использоваться для возведения временных построек в местах, где строительство капитальных гаражей запрещено законом.

Однако существуют и определённые недостатки:

1. Возможность деформации при ударе. После этого вернуть листу первоначальный вид невозможно, однако возможна его замена.
2. Слабая теплопроводность. Гараж из профнастила очень холодный. Проблема решается с помощью внутреннего утепления постройки.
3. Повышенный уровень шума во время дождя. Избавиться от этого можно с помощью изоляционных материалов.

Виды гаражей: фото

На крышу можно уложить и металлочерепицу Рулонные ворота устанавливаются при отсутствии места для распашных Распашные ворота делаются из того же металлопрофиля, что и весь гараж В самодельный гараж из металлопрофиля можно встроить все типы ворот

Строительство своими руками

Подготовка фундамента

Массивный фундамент для гаража из металлопрофиля не понадобится

Гараж из профнастила – лёгкая конструкция, для которой не требуется мощного фундамента. В большинстве случаев достаточно мелкозаглублённой ленты или плиты. Подойдёт и столбчатый фундамент, оптимальный для пучинистых грунтов.

Поскольку пол в гараже необходимо бетонировать, лучшим выбором будет УШП (утеплённая шведская плита), размеры которой на 20-40 см превышают (со всех сторон) размеры гаража. Таким образом, одновременно получают пол, отмостку и облегчают себе задачу бетонирования подъездных путей.

УШП одновременно является «плавающим» фундаментом, так как находится на песчаной «подушке», компенсирующей подвижки грунта. Это оптимальное решение для участков с высоким уровнем грунтовых вод и глубоким (более 80 см) промерзанием в зимний период.

Преимущества УШП:

• монтаж на любом типе грунта;
• меньший, по сравнению с обычным плитным фундаментом, расход бетона;
• теплоизоляция, препятствующая промерзанию пола гаража;
• плита одновременно является полом, что исключает временные и финансовые затраты на его строительство;
• в плиту можно укладывать инженерные коммуникации;
• быстрый монтаж (в среднем на возведение 100 м2 УШП требуется не более 7 дней).

Полноценный расчёт несущей способности УШП невозможен, так как в российских СНиП и ГОСТ нет такого понятия, как «утеплённая шведская плита». За основу можно брать характеристики стандартной бетонной, усовершенствованным вариантом которой является УШП.

Необходимые материалы:

• пенопласт толщиной 5-10 см;
• стальная арматура сечением 10 мм;
• вязальная проволока;
• геотекстиль;
• рубероид;
• пиломатериал для строительства опалубки;
• песок (только карьерный, речной непригоден);
• щебень средней фракции (20х40 мм);
• портландцемент марки не ниже М400.

Этапы строительства УШП

Шаг 1. Выравнивание участка строительства.

Шаг 2. Разметка. С помощью верёвки и колышков определяют размеры будущей плиты.

Шаг 3. Выемка грунта на глубину 30-40 см в пределах разметки. Оптимальный способ – использование экскаватора.

Шаг 4. Выравнивание дна и стенок котлована.

Шаг 5. Утрамбовывание грунта на дне и стенках котлована.

Шаг 6. Формирование песчаной подушки толщиной 10-15 см.

Шаг 7. Утрамбовывание песчаного слоя. Задачу облегчит проливка песка водой из шланга.

Шаг 8. Укладка полотен геотекстиля с нахлёстом 30-40 см так, чтобы края полотен вступали за пределы разметки на 20-30 см.

Шаг 9.  Отсыпка гравийного (или щебниевого) слоя высотой 10-15 см.

Шаг 10. Утрамбовывание гравия.

Шаг 11. Заворачивают края геотекстиля на гравийный слой.

Шаг 12. При необходимости прокладывают инженерные коммуникации.

Шаг 13. По периметру плиты вертикально устанавливают плиты пенополистирола высотой 20-25 см. Укрепляют конструкцию досками и укосинами.

Шаг 14.  Укладывают на гравий плиты пенопласта.

Шаг 15. Настилают рубероид с нахлестом полотен на 10-15 см.

Шаг 16. По периметру плиты выстраивают опалубку.

Шаг 17. Внутри опалубки собирают армирующий каркас из арматуры и вязальной проволоки.

Шаг 18. Заливают бетон.

Если фундамент возводят в жаркие дни, необходимо поливать его водой каждые 2-3 часа. В относительно теплые дни – каждые 10-12 часов.

Подготовительные работы

Прежде, чем приступить к строительству, нужно составить чертеж гаража и подготовить место, на котором он будет установлен. Металлический гараж может быть двух типов – стационарный и на металлических полозьях. Первый вариант считается более надежным и защищенным от угона автомобиля. Для крепления несущих деталей коробки используется либо сварка, либо болты.

Строим металлический гараж

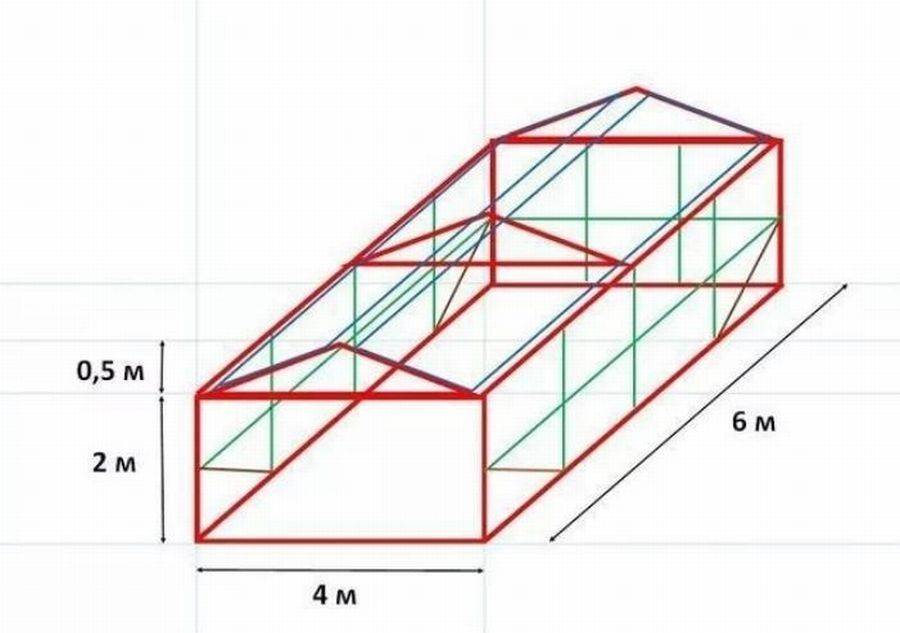

Чертеж гаража

Фундамент под такой гараж делают ленточный или плитный. Он должен возвышаться над уровнем земли примерно на 10-15 см, чтобы талая вода не заливала пол.

Для строительства понадобится:

• бетонный раствор;
• арматура сечением 10 мм;
• стальной уголок 50х50 мм;
• листовая сталь толщиной 2 мм;
• профильные трубы 60х80 мм;
• утеплитель;
• строительный уровень;
• замки, засовы и петли;
• электроды и сварочный аппарат;
• болгарка с отрезным и шлифовальным кругом;
• грунтовка;
• краска по металлу. Краска акриловая защитная по металлу

Когда все инструменты и материалы заготовлены, приступают к расчистке участка. Убирают высокую растительность, камни, размечают границы фундамента. С помощью рулетки, угольника, шпагата и деревянных колышков выполняют разметку под фундамент. Стандартные параметры основы составляют 3,5х6 м, но могут изменяться в зависимости от проекта.

Подготовка к строительству

Как правильно выбрать профнастил

Крепление профнастила

Крепление профнастила

Так как профнастил — основа гаража, на нюансах его крепления стоит ещё раз остановиться более подробно.Первый лист в ходе монтажа боковых стенок размещают таким образом, чтобы он нижним краем волны плотно прилегал к вертикальной стойке, иначе острая кромка в дальнейшем может причинить немало неприятностей.

Крепёж профнастила осуществляется с помощью стандартных саморезов, имеющих шестигранную шляпку и каучуковый уплотнитель, с помощью электродрели или шуруповёрта. Вначале следует крепить один из верхних углов, затем лист нужно выровнять с помощью уровня и произвести крепёж по всей площади, оставив незакреплёнными крайние три волны. Следующий лист надо наложить на предыдущий одной волной, выровняв оба поверху, скрепить листы в нескольких местах и продолжить крепёж аналогично первому. Чтобы добиться лучшего прилегания, листы лучше сдвигать к центру крепления на 4-5 мм.

Чертёж гаража

После определения места расположения и границ участка можно расчертить размеры конструкции на бумаге. Основные элементы чертежа будут состоять из рамы и листов профнастила.

При создании проекта учитываются следующие факторы:

1. Наличие смотровой ямы, её размеры и лестница.
2. Структура пола и его высота.
3. Особенности грунта.
4. Наличие фундамента и его тип.
5. Система раздвижения ворот, размеры.
6. Крепежи и их месторасположение.
7. Кровля и её разновидность.
8. Система вентиляции.
9. Коммуникации.

Самостоятельно расчертить на листе проект гаража вполне возможно. Но для облегчения работы и правильного расчёта лучше использовать специальные программы: Солитворкс, AutoCAD.

Плюсы и минусы материала

Гараж из металлопрофиля имеет презентабельный вид

Решив возвести гараж из металлического профиля, следует ознакомиться с положительными и отрицательными свойствами данного материала.

К достоинствам относится:

• Презентабельный внешний вид. Бюджетные модели смотрятся скромно, но вполне пристойно.
• Негорючесть. Листы надежно блокируют открытое пламя. Чтобы они прогорели, нужно не менее получаса сильного жара.
• Достаточная прочность к механическим воздействиям благодаря ребрам жесткости. Прорезать лист можно только тяжелыми инструментами.
• Отсутствие гигроскопичности. Изделия совершенно не впитывают и не пропускают влагу.
• Экологическая чистота. В состав покрытий не включаются вредные для окружающей среды вещества.
• Небольшой удельный вес в сравнении с другими разновидностями отделочных материалов
• Доступная стоимость даже престижных сортов покрытия.
• Длительный срок эксплуатации, достигающий 30 лет.
• Простота обработки и монтажа.

Металлический профлист подвержен коррозии

Минусы материала:

• Склонность к коррозии. Торцы листов не имеют защитного покрытия.
• Внешнее нанесение не отличается прочностью, его легко поцарапать и помять.
• Краска выгорает на солнце. Через 3-4 года она становится тусклой и блеклой.
• Железо сильно греется и остывает, передавая температуру в пространство помещения.
• Хорошая проводимость звука. Во время дождя крыша издает очень сильный шум, который может перекрыть даже разговор людей.

Одни застройщики склоняются в пользу капитального строительства из кирпича и пеноблоков, другие считают, что легкая недорогая и быстровозводимая постройка лучше. Обе точки зрения имеют право на существование, так как каждый сам расставляет свои приоритеты.

Сборка каркаса

Сборка каркаса под гараж начинается с обустройства вертикальных опор. При этом опоры могут бетонироваться в плиту фундамента в процессе заливки, или могут быть прикреплены к бетонному основанию на анкерные соединения, вместе с нижней обвязкой. Наиболее качественный и надёжный вариант – бетонирование стоек с заглублением в фундаментную плиту и грунт. Его используют для строительства на открытых местах с большой ветровой нагрузкой. Он требует сооружения ямы для каждой опоры и её отдельное цементирование.

Стойки в грунте с бетонированием.

Более простой и доступный вариант – использование нижних лаг и крепёжных элементов. В этом способе вертикальная опора не заглубляется в грунт, а крепится с помощью металлического уголка к бетонному полу или деревянной балке, которая выполняет роль нижней обвязки. Такую балку предварительно крепят к плите фундамента, и после – устанавливают на неё опоры каркаса.

Поверх вертикальных несущих опор кладут верхние горизонтальные лаги. На них – сооружают перекрытия под крышу. Сама крыша сооружается из кровельных листов, которые укладывают поверх лаг перекрытия (элементов кровельного каркаса). Нижний ряд кровли укладывается с небольшим свешиванием.

Его край должен выходить за периметр строения на 50-60 см. Такой свес крыши предупреждает излишнее намокание стен и этим обеспечивает их сухость, долговечность и отсутствие влаги, плесени в гараже. Минимальный размер карниза, до полуметра, гарантирует защиту стен от слива сточной дождевой воды.

На заметку

Сборка каркаса с помощью резьбовых элементов обеспечивает возможность демонтажа гаража и его переустановки на другом месте. Каркасный гараж при необходимости может быть разобран, если крепления будут выполнены с помощью болтов, шурупов. Сборка на болты и шурупы обеспечивает возможность демонтажа стен, крыши и каркаса гаражного строения.

Подробнее о соединении опор каркасного гаража – на видео.

Качественное утепление и особенности утепления гаража из профнастила

Утепление и внутренняя отделка гаража

Утеплять гараж нужно в том случае, если вы планируете использовать его как мастерскую для мелкого ремонта, а также в районах с суровыми зимами для легкого пуска автомобиля в зимнее время. В качестве утеплителя используют минеральную или каменную вату в виде матов

Минеральные маты обладают высокими теплоизолирующими свойствами, их удобно крепить между стойками из профиля, к тому же, они не поддерживают горения, что важно для гаража

1. Выбирают маты требуемой толщины, обычно 5 или 10 см. Учитывая размеры матов, на стойки крепят поперечные рейки.
2. Укладывают теплоизоляционные маты в промежутки между стойками, поверх теплоизоляции крепят паровлагоизоляционную пленку.
3. Отделку выполняют из металлических профилированных листов, закрепляя их на саморезы.

Внутренняя отделка гаража из металлопрофиля

По этой технологии можно построить также легкий гараж из профнастила без утепления и смотровой ямы, он обойдется значительно дешевле и вполне подойдет для временной стоянки автомобиля на даче или в летнем загородном доме.

Погреб, смотровая яма

Если в гараже планируется погреб либо смотровая яма следует провести исследование почвы на предмет глубины залегания подземных вод и наличия коммуникаций. Если выяснится, что можно безболезненно углубляться на 3-3,5 метра, то приступаем к работе.

Глубокий фундамент хорошо защищается от подмываний, иначе подвал будет часто затапливаться.

Подвал, исходя из своего назначения, должен быть холодным и сухим, следовательно, необходимо сделать хорошую тепло- и гидроизоляцию. Лучшим фундаментом в этом случае будет ленточный. Он экономичный, легкий в возведении, а стены основания могут использоваться стенами подвала.

Дренажная система

Качественная гидроизоляция не может существовать без круговой дренажной системы, которую следует провести вокруг фундамента подвала или смотровой ямы. Стены снаружи фундамента стоит выложить несколькими слоями рубероида.

Состав листа металлопрофиля.

Защита будет максимально сильной если по периметру гаража вырыть канаву 50-70 см шириной и засыпать ее камнями, щебнем и песком.

Утепление подвала, смотровой ямы

Утеплять стены – задача довольно важная и реализовать ее поможет пенополистирол либо другой синтетический материал. Такие расходники не подвержены гниению, на них не заводится грибок и другие патогенные микроорганизмы. Для поддержания стабильной температуры толщина материала берется не менее 5 см.

Утепление пенополистиролом следует провести и снаружи, и изнутри фундамента во избежание возникновения и накопления конденсата.

Пол и потолок

На пол сначала выкладывается слой песка и щебня, затем заливается битумным раствором. Когда слой высохнет, сверху он заливается бетонным раствором. Такой вариант считается самым оптимальным и простым в исполнении. Нужно помнить, что потолок тоже стоит гидроизолировать битумом с целью предупреждения появления конденсата.

Вентиляция

Подвал следует оборудовать хорошей вентиляцией, чтобы продукты, хранящиеся в нем, не гнили и не портились. Самым дешевым вариантом является простая вытяжка, мощности которой должно хватить для вытягивания затхлого воздуха из помещения.

Иногда в целях экономии хозяева выбирают естественную вытяжку, трубу с сеткой, по которой теплый воздух поднимается и выходит наружу.

Но стоит помнить, что при определённых погодных условиях или колебаниях температур такая система работать не будет, поэтому все же не стоит экономить на вентиляции и поставить комбинированную систему приборов.

Строим стены и крышу

Построить деревянный гараж своими руками по каркасной технологии – это очень быстро. В этом вы убедитесь сами когда начнете работу.

Монтаж каркаса

Стены начинают возводить с создания каркаса.

Его возводят при помощи деревянных брусьев разного сечения:

• для нижней и верхней обвязки используется материал с размерами 100 на 50 миллиметров;
• угловые опоры (а в случае большой длины стен и некоторые промежуточные) выполняются из брусьев с сечением 100 на 100 мм. Такой же материал применяется и для стоек у ворот;
• для промежуточных стоек можно использовать брусья 50 на 50 миллиметров;
• стропила и перекрытие выполняют из материала с размерами 100 на 50 мм

Первым делом создают нижнюю обвязку. Далее, устанавливают угловые стойки. При этом необходимо строго следить, чтобы они были выполнены вертикально. Для этого используют строительный уровень или отвес. Угловые стойки дополнительно закрепляют откосами.

Следующим шагом будет монтаж верхней обвязки. Она крепится к опорным столбам. В брусья верхней обвязки должны присутствовать пазы для балок перекрытия. Далее монтируют промежуточные стойки, шаг между ними должен быть от 50 до 120 сантиметров. Этот размер будет зависеть от параметров листов или плит утеплителя.

Монтируем крышу гаража

Крыша выполняется также в виде каркаса. К балкам перекрытия и верхней обвязки монтируются стропила. Для большей прочности их следует дополнительно закрепить откосам. Далее, поверх стропил монтируется обрешетка. К ней крепится утеплитель, гидроизоляция и кровельный материал.

Часто для гаража выбирается плоский вариант крыши. Такую конструкцию сделать проще и быстрее. В этом случае стропильная система становится ненужной. Достаточно просто уложить брусья перекрытия и на них монтировать все слоя кровельного «пирога».

Но стоит помнить один нюанс. Если вы хотите получить теплый отапливаемый гараж, то плоская кровля вам не подойдет.

Для покрытия крыши можно использовать самые разные материалы. Чаще всего сегодня применяют металопрофиль. Этот материал стоит недорого и легко монтируется. Но если ваша постройка стоит вплотную или в непосредственной близости от жилого дома, то лучше использовать тот же материал, что и на нем. Так вы не испортите внешний вид всего ансамбля.

Теплоизоляция стен

Следующим шагом будет теплоизоляция стен. Для этого можно использовать минеральную вату или пенопласт. Первый вариант более привлекательный. Минеральная вата не горит, и в ней не поселятся грызуны. Но в этом случае следует хорошо продумать гидроизоляцию. В противном случае при намокании минеральная вата потеряет свои теплоизоляционные свойства.

Гидроизоляционный слой крепится снаружи, до отделки внешних стен гаража. Кроме этого, если вы будите отапливать гараж в зимнее время, лучше изнутри смонтировать дополнительный слой пароизоляции. В этом случае испарения не будут проникать в теплоизоляционный слой.

Отделка стен гаража

Далее можно монтировать внутреннюю отделку. Очень часто для этого используют листы толстой фанеры. Но если есть желание, то можно воспользоваться и другим материалом, например, обшить стены вагонкой или панелями. Также на этом этапе устанавливают деревянные ворота для гаража. Их также можно сделать самостоятельно. Каркас выполняется из брусьев, а затем обшивается досками. Поверх можно набить жесть, чтобы сделать ворота более надежными.

Теперь можно приступать к наружной отделке стен. Здесь выбор материала во многом зависит от близости расположения гаража к основным постройкам. Если он стоит вплотную к дому, то лучше использовать тот же вариант материала. Но чаще всего гараж обивают сайдингом или простой вагонкой.

Пол в каркасном гараже

Пол в новом гараже можно оставить как он есть. Но если вы решили его облагородить, то перед укладкой чистового отделочного материала стоит узнать, как близко к поверхности подходят грунтовые воды. Если они глубоко, то дополнительной обработки не нужно.

При близком к поверхности расположении подземных вод, на поверхности пола будут выступать испарения от конденсата. В этом случае перед отделкой лучше «пройтись» полимерной грунтовкой глубокого проникновения.

Деревянный каркасный гараж строиться быстро и без особых трудностей. Но вот его долговечность будет полностью зависеть от качества материала. Лучше приобретать хорошо высушенную древесину. В противном случае она начнет коробиться, и весь внешний вид утратит свою привлекательность. Кроме того, дерево боится огня, влаги и биологического воздействия. чтобы снизить риск преждевременной порчи элементов вашего нового гаража, стоит все детали обработать специальными пропитками.

Составление проекта и сметы расходов

Дополнительные работы

Преимущества и недостатки конструкции (статья 1)

Сначала для сомневающихся личностей обосную, почем я считаю профлисты и каркас из профильной трубы для гаража лучшими материалами для строительства.

Профилированная труба – вот как выглядит конструктор для взрослых.

Лично для меня определяющими факторами при выборе проекта оказались:

1. Доступная цена постройки. Тонкие гофрированные листы металла и прямоугольные трубы обойдутся гораздо дешевле, чем необходимое количество кирпича или пеноблоков. И это не говоря о других необходимых материалах.
2. Недорогой и легкий фундамент. Вес будущей конструкции будет маленьким, поэтому конструировать мощное основание не нужно. Это сэкономит вам денежные средства, время и усилия на возведение укрытия для своего ненаглядного автомобиля.
3. Простота выполнения работ. Сам процесс при должной сноровке не сложнее, чем постройка домика из детского конструктора. Особенно если вы будете точно соблюдать те советы, которые я даю в этой статье.
4. Прочность. Несмотря на кажущуюся хлипкость каркасного гаража, благодаря использованию профильной трубы строение будет очень крепким и выдержит даже ураганный ветер. Ну и немалый слой снега сверху.
5. Возможность демонтажа. Если при сборке вы, как и я, будете использовать разъемные соединения (болты с гайками вместо сварки), то весь этот домик можно легко разобрать и перевезти на новое место. Или продать.

Вряд ли в таком гаражике удастся согреться.

Мне эта конструкция так понравилась, что потом на своем участке я построил еще немало вспомогательных домиков (сарай и летний душ) из профильных труб. Но об этом расскажу потом, сейчас не буду отрываться от темы.

Не могу не упомянуть об одном недостатке строения. Из-за слишком тонких металлических стен, внутри гаража будет холодно. Поэтому придется его утеплить минеральными матами, стекловолокном, пенопластом или другим подобным материалом.

Последовательность работ
