Как сделать гаражные ворота своими руками из профнастила

Пошаговая инструкция монтажа

Установка опор

Опоры ставятся на первоначальном этапе работ. Чаще всего, без особых сложностей, копается яма, в которую устанавливают столбы. После утрамбовки земли вокруг опор проводится бетонирование конструкции. Выемка земли выполняется вручную с использованием штыковой лопаты или с помощью бура.

Как пример: Если сечение трубы в размерах 60/60, то диаметр садового бура должен соответствовать 120 миллиметрам.

В процесс подготовки входит подача в готовую яму смеси из песка и бетона. Толщина подушки колеблется от 150 до 300 мм. Почему необходимо уложить подушку? Она служит своеобразным предохранителем от влияния морозного пучения, а также увеличивает срок службы опорных столбов (их устойчивость).

Монтаж опоры.

Перед бетонированием столбов необходимо их загрунтовать

Важно установить трубы точно в вертикальном положении во избежание перекоса всей конструкции

Материалы для работы

Только полностью собрав весь комплект расходных материалов и необходимых инструментов, приступайте к выполнению работы. Так вам не придется тратить дополнительное время и отвлекаться от работы

А значит — высока вероятность того, что вы будете предельно внимательны и не упустите ничего важного

Материалы для опор

Чтобы обеспечить надежность ваших ворот из профнастила, очень важно выбрать правильный материал для опор. Для этой цели отлично подойдут:

1. Деревянные бруски сечением 150*150 мм.
2. Круглое цельное бревно, диаметром не менее 20 см.
3. Швеллерные балки толщиной от 20 см.
4. Профильная металлическая труба 80*100 мм с толщиной стенок от 7 мм.

Материалы для каркаса

Чтобы изготовить каркас ворот из профнастила, подготовьте такой набор материалов:

1. Профильная труба 60*40*2 мм — для створок.
2. Профильная труба 40*20*2 мм — для ребер жесткости и подкосов.
3. Металлические листы толщиной в 4-6 мм, при помощи которых вы обеспечите устойчивость ворот к ветру. Ими подкрепляют каркас с подветренной стороны.
4. Уголки для усиления конструкции.

Профнастил для ворот

Для изготовления ворот подходит профнастил 2 марок:

1. С — это достаточно легкий лист с незначительной высотой гофры, его используют часто для облицовки стен зданий. Оптимальный решением для оформления ворот станет материал с маркировкой С8 или С10.
2. НС — этот профнастил не только имеет более глубокую волну, но и увеличенную толщину самого листа. Но, соответственно, и вес его будет более существенный, а это — дополнительная нагрузка на грунт. Обязательно учитывайте этот фактор при создании опор и их заглублении.

Инструменты для работы

1. Болгарка, а еще лучше — режущий инструмент по металлу.
2. Сварочный аппарат.
3. Рулетка.
4. Угольник.
5. Лопата.
6. Шуруповерт.
7. Набор отверток.

Определение размеров

Проводится с учетом таких параметров:

1. Ширина проема рассчитывается по размерам автомобиля с боковыми зеркалами и добавляется один запасной метр.
2. Не нужно забывать и про габариты опор. При установке рядом стоящей калитки столбов будет 3.
3. Потребуется оставить небольшие зазоры между опорами и рамкой. Нужно учесть и размер фурнитуры.
4. Высота ворот подбирается под параметры профнастила, чтобы не добавлять куски. При стандартной длине листа в 2 м высота ворот с отступом от грунта составляет 2,2‒ 2,5 м.
5. Зазор от грунта до створок нужно делать не меньше 15 см, чтобы зимой при обледенении дороги сооружение работало без проблем. Если хозяева боятся проникновения на участок чужих животных, то на время лета крепят съемную планку.
6. Рекомендуемая ширина проема под ворота ‒ от 4,5 до 5 м, под калитку ‒ 1,2 м.

Изготовление ворот из пиломатериала

Виды гаражных ворот

Гаражные металлические ворота по своей стоимости могут составлять до 1/3 стоимости всей конструкции металлических гаражей. Ну а для стационарных кирпичных построек цена может иметь решающее значение при выборе между покупкой готовых к установке ворот и возможностью сделать все своими руками.

Чаще всего в строительстве кирпичных гаражей или построек из блоков используются два основных вида распашных ворот:

• глухие двустворчатые;
• модели, оснащенные калиткой.

Первый вид конструкции имеет две половинки створок, наглухо зашитых листами металлопроката. Второй вариант подразумевает оснащение одной из створок калиткой дверного типа.

Поэтапная инструкция по изготовлению ворот

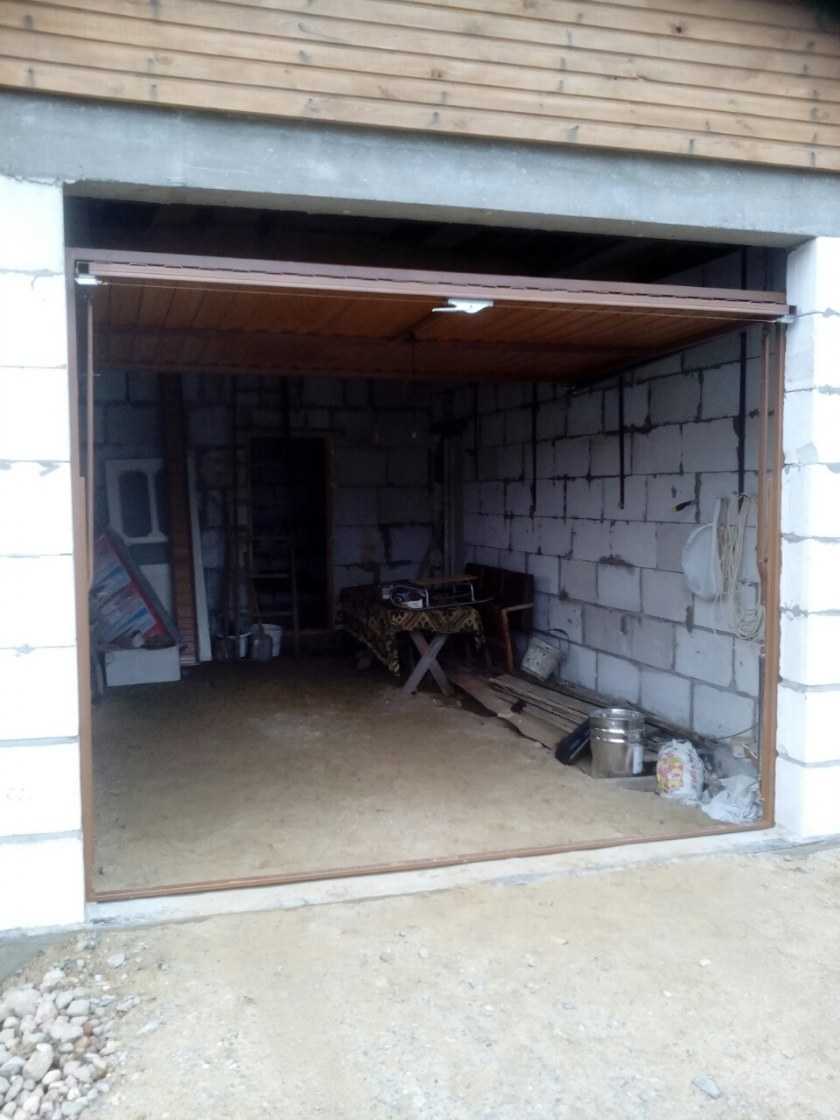

Первым шагом является изготовление рамы для створок

Первым шагом является изготовление рамы для створок. Пренебречь этим этапом можно, если гараж построен из профилированных труб, когда вертикальные стойки и горизонтальные поперечины можно использовать в качестве основы для крепления.

Последовательность сборки рамы:

1. Нарезать профиль по размерам.
2. Сделать штробы в стенах.
3. Изготовить отверстия, прикрутить швеллер анкерами.
4. Проверить размеры коробки по вертикали, горизонтали, соответствии диагоналей.
5. Сварить углы рамы.

С внутренней стороны углы целесообразно усилить перемычками. Это предотвратит перекос коробки и не даст швам разойтись от нагрузок.

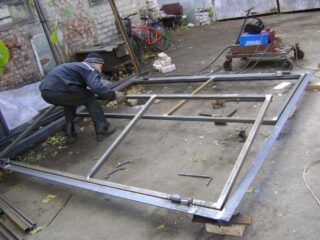

Затем следует заняться сборкой створок. Предварительно нужно приготовить ровное основание, по площади превосходящее габариты полотен. Можно использовать бетонную площадку или несколько листов асбеста.

Затем требуется выполнить такие действия:

1. Нанести мелом на основании контуры будущего изделия.
2. Напилить и уложить заготовки на площадке.
3. Выровнять профили, прихватить их по углам.
4. Снова провести замеры, выполнить окончательное выравнивание.
5. Закрепить углы сплошным швом. Сваривать нужно постепенно, не допуская сильного перегрева железа, которое может от высокой температуры повести.
6. Установить перемычки. Для достижения достаточной жесткости между горизонтальными и вертикальными фрагментами берется расстояние 50-60 см. Лучше подогнать его под формат утеплителя.
7. Приваривание внешнего листа. Его толщина должна быть в пределах 2-3 мм. Облицовка фиксируется точками сварки с внутренней стороны створок.

Следующим этапом будет приварка петель. Лучше остановиться на внутренних подшипниковых моделях. Изделия навесного типа стоят дешевле, но сложнее в эксплуатации. В них попадает влага и грязь, в зимнее время они могут замерзнуть и заработать только после прогрева. Варить нужно очень аккуратно, делая перерыв на остывание после каждого точечного контакта. Сплошные длинные швы делать не стоит, так как из-за этого изделие может перекосить, а смазка в нем сгорит. Еще лучше — прикрутить петли болтами, прихватив из шляпки точечной сваркой.

Утепление ворот гаража

В результате должны остаться просветы в пределах 5 мм снизу, 2 мм сверху и 4 мм между полотнами.

Дальнейшие действия следует проводить после того, как ворота будут повешены на петли. Утеплитель лучше приклеить к внутренней стороне обшивки, чтобы не нарушать ее целостности. Если пенопласт и пена не требуют изоляции, то минеральную вату нужно герметично закрывать полиэтиленом или мембраной. Внутри их лучше обшить легким, но прочным материалом. Отличным решением является оцинкованная жесть. После очистки поверхностей от грязи, ржавчины и окалины они обрабатываются грунтовкой и красятся. Нужно наносить не менее трех слоев жидкости, используя кисть, валик или краскопульт.

Делаем фундамент

Первый шаг. Отмечаем места для установки вертикальных опор. Всего таких стоек будет 3: одна для крепления калитки и пара для монтажа створок.

Второй шаг. Выкапываем ямы диаметром порядка 20-25 см (в зависимости от размеров выбранных стоек, об этом далее) для установки опор. Глубину ям рассчитываем так, чтобы она составляла примерно 30-35% от высоты надземной части опор. Учитываем, что высота полотна ворот обычно делается на 50 см меньше высоты опор.

Благодаря такому запасу будет обеспечен необходимый 20-30-сантиметровый промежуток между землей и нижним краем створок, а остальной запас по желанию владельца можно будет использовать для монтажа различных декоративных элементов вверху конструкции.

Третий шаг. Засыпаем дно каждого углубления 10-15-сантиметровым слоем щебенки. Тщательно утрамбовываем подушку.

Четвертый шаг. Готовим раствор для заливки опор. Берем часть цемента М400, пару частей песка и 4 части мелкой щебенки. Смешиваем сухие ингредиенты, постепенно добавляя к ним воду до получения смеси вязкой консистенции.

Пятый шаг. Вставляем в ямы опорные стойки. Их можно делать из разных материалов, а именно:

• бруса сечением 15х15 см;
• круглого бревна диаметром от 20 см;
• швеллерной балки со стенками толщиной не менее 1,5 см;
• профильной трубы сечением 8х10 см со стенками не тоньше 7 мм.

Вставляем в ямы опорные стойкиСтолб устанавливается в яму, его вертикальное положение достигается с помощью уровня

Опоры выставляем строго вертикально и заливаем раствором до верха ям. В случае использования деревянных стоек предварительно обрабатываем их заглубляемые части антисептиком и оборачиваем рубероидом либо просмаливаем.

Чтобы металлические опоры были более устойчивыми, мы можем предварительно прикрепить сваркой к их нижним концам по 3-4 горизонтальные планки из стальной арматуры, металлического уголка либо труб.

Даем бетону схватиться. На это ему нужно минимум 2-3 суток. По ГОСТу же бетон набирает прочность в среднем в течение месяца.

Пока бетон сохнет, займемся изготовлением каркаса.

Привариваем к столбам для ворот поперечные трубы забораПривариваем к столбам для ворот поперечные трубы забораПривариваем к столбам для ворот поперечные трубы забора

Установка опорных столбов

Это наиболее трудоемкий этап. Материалы стоек подбираются в зависимости от того, что представляет собой забор. Материалом для столбов могут служить металлические трубы, кирпич, камень.

Использование металлических опорных столбов

Опорные столбы наиболее часто изготавливают из металлических труб. Это объясняется их дешевизной, простотой и скоростью установки (в сравнении с кирпичными). Для калиток подходят профильные трубы 8×8 см, толщина которых колеблется от 3 до 4 мм. Чтобы установить такие столбы, необходимо выкопать яму глубиной один метр для каждого. Размер углублений – не менее 30×30 см. То, на какую глубину выкапываются ямы, зависит от грунта:

• 70 см – для каменистого;
• 1 метр – для глинистого;
• для остальных почв определяется уровнем промерзания (медиана по регионам в средней полосе составляет 1,2 метра).

Опорные столбы из кирпича или камня

Такие столбы изготавливаются размером в полтора кирпича, или около 39×39 см. Размер фундамента – не менее 50×50 см. Ввиду сложности выполнения, такие столбы встречаются нечасто.

Дополнительная прочность обеспечивается с помощью металлических труб. Их устанавливают в ямы перед тем, как в них заливается бетон. Камень или кирпич кладут вокруг установленных металлических труб. Приваривание металлических закладных, на которые устанавливают ворота и калитку, производится к трубам.

Что стоит учесть при монтаже распашных ворот?

Монтаж ворот: пошаговая инструкция

Чтобы смастерить ворота без сварки на болтах, необходимо определиться с габаритами. Максимальная ширина проема выбирается не больше 3,5 м. В эти ворота запросто сможет въехать любой автомобиль. Наибольшая высота – до двух метров.

Крепление болтами

Установка опор начинается с выбора трубы. Как правило, для этого используют металлическую трубу сечением 9–10 см. Затем нужно выкопать котлован, куда устанавливается опора. Труба выставляется при помощи уровня и заливается цементным раствором. Пока цемент затвердевает, подготавливают рамы для створок.

Створки из профтрубы можно изготовить без сварки. Для чего потребуется профильная труба 45х45 мм для каркаса, болты М10, гайки и шайбы. Необходимо помнить, что использование пружинных шайб не допустит самопроизвольного откручивания и повысит прочность болтовых креплений.

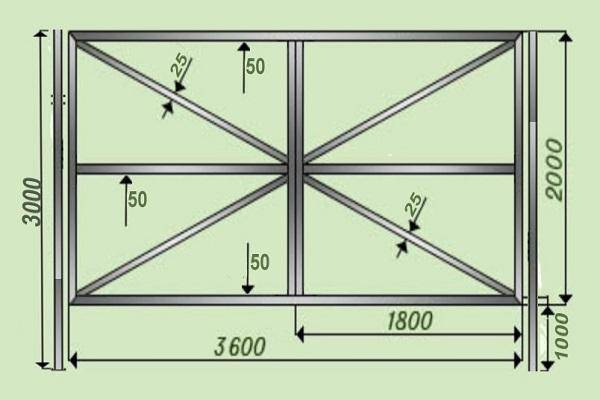

Чертеж каркаса

Вначале трубы очищают от коррозии и обезжиривают, после чего обрабатывают грунтовочным составом и окрашивают.

Для изготовления потребуется электродрель со сверлами под диаметр болтов, а также гаечный ключ.

Петли для створок

Этапы сборки створок без сварки аналогичны вышеописанной последовательности для сварных ворот, кроме нескольких моментов:

• применяются соединительные элементы для крепежа профтруб;
• угловые косынки соединяются со всеми элементами каркаса через заранее проделанные отверстия;
• используют накладки для болтового соединения на участках крепления профильных элементов;
• поворотные петли закрепляются при помощи болтов и шайб.

Схема установки

Во время эксплуатации ворот на болтовых соединениях со временем ослабляется крепеж. Для сохранения жесткости нужно регулярно контролировать затяжку болтов.

Когда каркас собран, приступают к облицовке профнастилом. Лучше всего выбирать специальные болты для крепежа профилированного листа или саморезы с резиновой прокладкой.

Немаловажная часть – запорные пруты, которые выгибаются в виде буквы «Г». Эти штыри устанавливаются снизу обеих створок на их стыке. Для фиксации закрытых створок под ними в бетоне предварительно зубцами вниз укладывают широкий профиль с отверстиями под штырями. Оптимальным является размер прутка до 50 см.

Эскиз с размерами

Если запланирована конструкция с помощью навесных столбов, то их закрепляют с помощью анкеров (по 4 шт. на 1 опору). После крепления столбов подготовленные створки устанавливаются для примерки, чтобы определить месторасположение будущих петель. Кернером отмечается место установки, проделываются отверстия для болтов, на них нарезается резьба, после чего закрепляются петли. Стандарт петель составляет 3–4 см в диаметре.

Высчитываем размеры ворот из профнастила

После выбора подходящей разновидности ворот из профиля необходимо определиться с габаритами. Ширина проема рассчитывается исходя их размеров автомобиля, оставляя 1-1,5 м на запас. Также учитываются ширина опорных колонн и промежуток от краев каркаса до опор. Стандартный показатель ширины проема на гаражных воротах составляет 4,5-5 м.

Высота конструкции составляет 2-2,5 м. При расчете учитывается расстояние между поверхностью земли и основанием ворот, а также наличие декоративных деталей в верхней части.

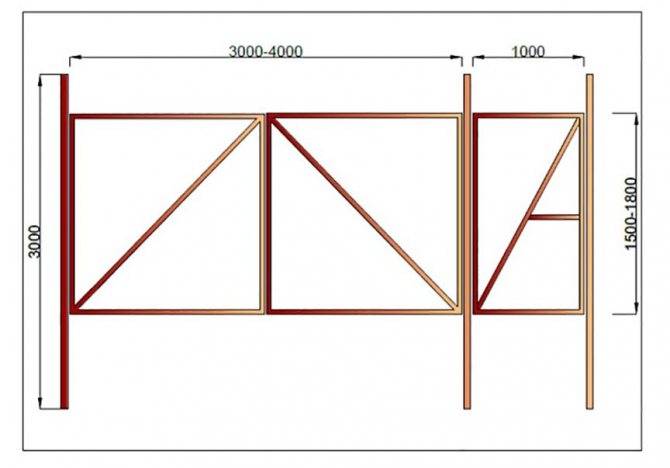

Чертеж ворот

Разработка чертежа ворот из профлиста подготавливается для последующего расчета количества требуемых стройматериалов и анализа степени жесткости конструкции. В схематичной документации указываются следующие пункты:

• высота, ширина проема и габариты каждой створки;
• количество, размеры и глубина закладывания опорных элементов;
• конфигурация каркаса;
• размещение и размеры калитки при ее наличии;
• место крепления навесов;
• способ монтажа замочного механизма и внутреннего фиксатора.

Схематичная визуализация будущей конструкции позволяет подобрать подходящие материалы и элементы. От точности чертежа зависит дальнейшее удобство его использования при монтаже.

Техника изготовления ворот собственными руками

Чтобы самостоятельно соорудить и установить выбранную разновидность полотна, необходимо следовать пошаговой инструкции. Процесс монтажа для любого типа конструкции выполняется по стандартной схеме с учетом нескольких особенностей.

Установка опорных столбов для ворот

Первым этапом монтажа является закрепление опорных элементов. Для этого требуется выполнить следующие действия:

1. Вырыть яму при помощи бура. Диаметр углубления зависит от размеров опорных элементов.
2. Уложить на дне углубления слой толщиной 15-30 см из песка и щебня. Материалы обеспечивают отток подземных вод и выполняют защитную функцию.
3. Покрыть опору антикоррозийным средством и установить в вертикальном положении.
4. Забетонировать яму и накрыть верхнюю часть металлической накладкой.

Изготовление рамы створок

Рамы створок изготавливаются из металлических заготовок. Каждый элемент очищают от коррозии и грязи, после чего соединяют друг с другом. Верхние углы рекомендуется приваривать под углом 45 градусов, чтобы предотвратить проникновение в них жидкости. При необходимости после сварки усиливают каркас и зачищают места стыковки металлических заготовок. Поверхность каркаса обезжиривают, обрабатывают грунтовкой и окрашивают.

Установка петель для распашных ворот

Петли применяются для удержания полотна. Навесы приваривают на опоры, после чего на каркас полотна, оставляя промежуток 20-30 см от края рамы

Важно учитывать, что место расположения петли влияет на состояние створок в открытом положении. Если предполагается открытие в разные стороны, то петля приваривается встык к опоре

Для открытия в одну сторону — петлю накладывают на раму. Количество петель зависит от массы полотна.

Монтаж профнастила

Профнастил устанавливается с одной или двух сторон металлического каркаса. Для фиксации материала задействуют саморезы. Чтобы закрепить профлист, его прикладывают к каркасу через одну нижнюю волну.

Установка фурнитуры

В зависимости от типа конструкции устанавливается дополнительная фурнитура. Основным элементом является замок, который монтируется на распашные створки. Также на данный вид полотна крепится нижний фиксатор створки, перераспределяющий нагрузку с замочного механизма. Раздвижные конструкции оснащаются автоматикой для возможности дистанционного управления. В целях безопасности можно установить сигнализацию, камеру наблюдения и сигнальную лампу.

Дополняем и украшаем

В декоративных целях допускается украсить ворота из профнастила. Материал поддается окрашиванию, что позволяет сделать конструкцию гармоничной с окружающими постройками. На поверхность створок можно монтировать кованые элементы различных габаритов и форм.

Сборка рамы для подъёмных ворот

Раму варят из профилированных труб, используя сварку и болгарку для работы. Инструкция, как сделать подъёмно-складные ворота своими руками:

1. Трубы нарезают согласно произведенным расчетам.
2. Все металлические поверхности тщательно покрывают антикоррозийным составом, не пропуская ни единой точки. Качественная пропитка поверхностей является залогом успешной и длительной эксплуатации подъемных ворот.

Традиционные металлические рамы представляют собой каркас прямоугольной формы, между наружными сторонами которого прокладываются поперечные перекладины (они могут быть вертикальными, горизонтальными, иметь диагональное направление).

Также зачищают от заусенца сварные швы, которые могут стать причиной неровного прикрепления профильного листа. На верхних уголках приваривают подвижные ролики, соответствующие размерам направляющего паза.

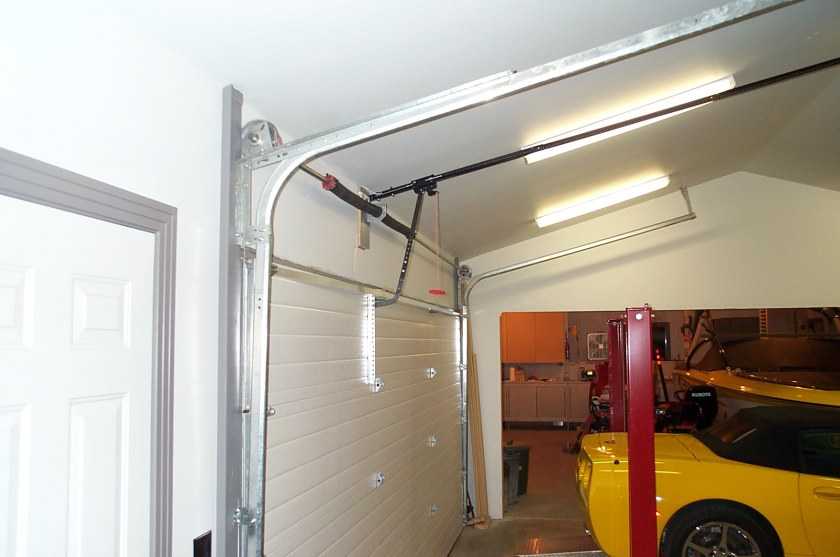

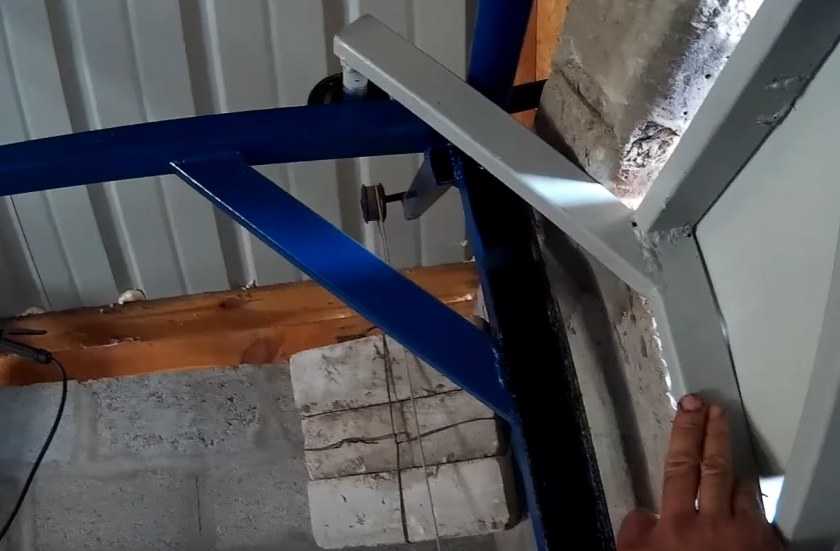

Подъемные ворота для гаража пошагово по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками довольно просто, если иметь на руках простой чертеж и фото собранного механизма. Стандартная конструкция содержит такие основные элементы:

1. Раму, на которую крепятся все элементы ворот. Она должна быть достаточно прочной и надежно крепиться к стенам здания.
2. Рельсы вертикальные и горизонтальные, по которым движется конструкция.
3. Кронштейн для крепления возвратных пружин подъемного механизма.
4. Ролики и рычаги, на которых гаражные ворота фиксируются к рельсам.
5. Автоматический привод перемещения створки.

Установить подъемные ворота, сделанные своими руками — мечта многих владельцев гаражей

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, которые с наружной стороны обшиваются пластиковыми панелями. Внутренняя часть утепляется. Рекомендуется использовать  базальтовую вату или другие огнестойкие утеплители. Для приведения механизма в движение чаще всего используется шарнирно-рычажное приспособление.

Подъемные ворота для гаража имеют целый ряд преимуществ

Собирая конструкцию своими руками, рекомендуем пользоваться чертежами и пошагово придерживаться такой последовательности работ. К ним относятся:

1. Сборка рамы и ее установка в проем гаража с соблюдением горизонтали и вертикали. К стенам все детали конструкции крепятся с помощью анкеров.
2. Установка потолочных направляющих – важный этап. При этом нужно проконтролировать надежность крепления.
3. Крепление шарниров на створку дверей и установка ворот на рельсы.
4. Установка пружин для плавного открытия ворот. Далее пружины регулируются и настраиваются, чтобы без особых физических усилий открывать гараж

Схема гаражных ворот с подъемным механизмом

О способах изготовления распашной конструкции

Распашные ворота можно изготовить:

1. Используя одну створку: одностворчатый вариант металлических ворот.
2. Двухстворчатые металлические ворота, состоящие из равноценных в техническом оснащении конструкций.

В первом варианте необходимо учесть свободное место для открывания конструкции. Это можно с натяжкой отнести к недостаткам одностворчатого варианта. Нужно понимать, что ворота с одной створкой – это постоянная парусность, если не укрепить конструкцию изнутри. С другой стороны, при попытке усиления каркаса это автоматически вызовет излишнее давление на петли, что может привести к перекосу створки.

Второй вариант исключает вышеперечисленные проблемы. С увеличением количества необходимых петель, и дополнительного расхода металла немного увеличится общая стоимость конструкции. Но решив установить двухстворчатые распашные ворота из профнастила, вас не будет волновать вопрос парусности. Ворота этого плана более надёжные.

Теперь можно перейти к вопросу усиления каркаса. Эта операция включает в себя несколько отдельных этапов с использованием дополнительного количества металла.

Установка профнастила: заключительный этап монтажных работ

Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

• простота изготовления;
• дешевизна;
• надежность.

К недостаткам можно отнести:

• большая зона открывания ворот;
• сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

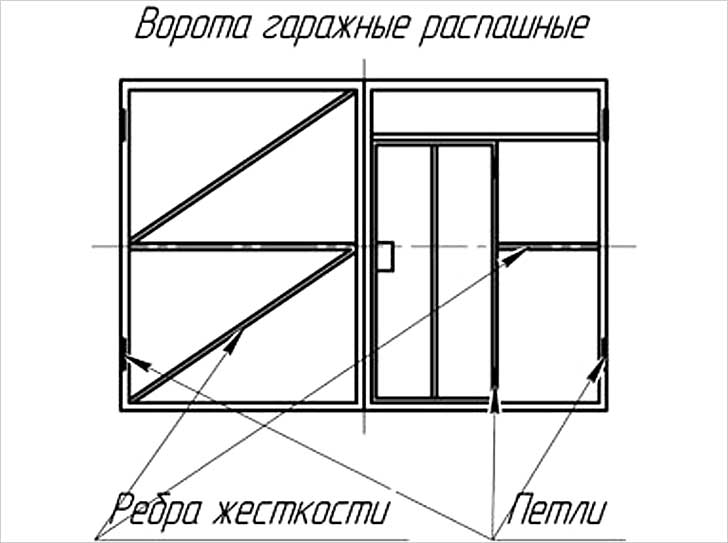

Варианты ребер жесткости Источник moyaograda.ru

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

• по чертежу с соблюдением углов 45° выпиливаются заготовки;
• для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
• далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
• все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками Источник zabor-vorota-stolby.ru

• привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
• ворота привариваются к столбикам 100 х 100мм;
• вся конструкция зачищается, убирается ржавчина, окалина;
• ворота покрываются грунтовкой.

Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

• снимаются завесы со створками;
• столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
• после затвердевания бетона навешиваются створки;
• окрашивается конструкция;
• к каркасу с помощью саморезов или заклёпок крепится профлист;
• врезается замок, устанавливаются ручки, шпингалеты.

Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

Готовые ворота Источник stella-partner.ru
