Гаражные ворота: типы и специфика расчёта габаритов

Стандартные размеры ворот для гаража различных конструкций для легкового автомобиля

Параметры проёма гаража отличаются от типа используемых ворот. В каждом случае нужно брать за основу ГОСТ.

Какими должны быть распашные ворота

Это самая простая конструкция для организации въезда в гараж, которая по сравнению с современными аналогами имеет небольшую цену. Преимущество такой конструкции в том, что она оснащена калиткой, через которую владелец может при необходимости входить в помещение, не открывая массивные полотна ворот. Но если в гараже предполагается хранение сразу двух автомобилей, то её монтаж будет нецелесообразным, поскольку большие полотна будут серьёзно нагружать обрамляющие элементы и узлы крепления, что может негативно сказаться на геометричности и прочности всей системы. В таком случае лучшим решением будет организация двух независимых рабочих проёма с воротами для каждого автомобиля.

Организация отдельных въездов для каждого автомобиля

Для расчёта возьмём параметры стандартного легкового автомобиля: длина — 4500 мм; ширина — 1725 мм; высота — 1445 мм. К фактической высоте машины необходимо прибавить размеры предполагаемого багажного оборудования, которое крепится на крышу (багажники, конструкция для лыж, сноубордов, лодок или велосипедов) и возможного груза, ведь всегда комфортнее заниматься разгрузочными работами в помещении. К примеру, высота оборудования с грузом равна 40 см. Размеры распашных ворот для въезда одного автомобиля:

• высоту ворот (Н) следует принимать не меньше полученного значения: Н ≥ (1, 445 + 0,4) + 0,2 = 2,045 м;
• минимальное значение ширины (S) при перпендикулярном проезде к плоскости ворот рассчитывается следующим образом: S ≥ 1,725 + 0,7 = 2,425 м;
• минимальное значение ширины (S) при проезде, расположенном к плоскости ворот под углом: S ≥ 1,725 + 1,0 = 2,725 м.

Особенности размеров рулонных ворот

Данный тип воротных полотен состоит из тонких ламелей, выполненных, как правило, из алюминия. А механизм работы рулонных ворот заключается в поднятии полотна и постепенном его скручивании на вал, располагающийся под потолком гаража.

В сложенном состоянии роллетные ворота для гаража являют собой рулон, спрятанный в коробе, что обеспечивает его защиту от загрязнения, пыли и оседания влаги.

Данный параметр обязательно учитывается на этапе проведения расчетов, поскольку рулон с роллетами должен поместиться под потолком гаражного сооружения, не перекрывая часть проема и, тем самым, обеспечивая нормальный проезд транспортного средства.

Виды ворот для гаража.

Немаловажную роль в расчете бокового зазора играет тип управления воротами. К примеру, роллетный механизм, управляемый посредством ручного барабана, требует большего пространства, нежели модели с автоматическим дистанционным управлением, оснащенные электромотором.

Стандартными размерами ворот из металла, а точнее, из алюминиевых пластин, считаются такие показатели:

• по высоте – 180-270 см;
• по ширине – 200-300 см.

Важно! Чтобы створки роллетного полотна максимально плотно прижимались к направляющим, стены помещения и откосы в нем должны быть выполнены идеально ровно

Выбирая рулонные ворота, рекомендуется принимать во внимание особенности конкретной модели. Каждая модель оснащена своим индивидуальным по размерам блоком управления и ему, как понятно, нужно место для фиксации в гараже

Необходимо заблаговременно произвести замер высоты рулона и прибавить этот показатель к проему/притолоке, в зависимости от места, где будет располагаться блок управления и фиксации механизма.

Как и в случае с гаражными секционными воротами, каждый производитель рулонных полотен дает собственные стандарты.

Рассмотри эти данные на примере известных уже нам брендов данного товара:

• Alutech – белорусская компания;
• DoorHan – отечественный производитель.

Чертеж установки привода для гаражных ворот.

Стандартные характеристики моделей от DoorHan:

• минимальная высота – 180 см, максимальная – 270 см;
• минимальная ширина – 100 см, максимальная – 300 см.

Товары данной категории товаров компании Alutech делятся на 2 класса : Стандарт и Классик. Основные стандартные показатели их габаритов выглядят следующим образом:

• минимальная высота – 225 см, максимальная – 308 см;
• минимальная ширина – 280 см, максимальная – 600 см.

Достоинства и недостатки подъемных конструкций

Несмотря на наличие простого и надежного шарнирно-рычажного механизма, подъемные створки имеют и другие преимущества:

Стильный вид.

Современный дизайн конструкции является отличной створкой для гаражного проема. Такая «дверь» прекрасно сочетается с любыми находящимися в непосредственной близости строениями.

Экономия места.

При открывании полотно аккуратно «уходит» к потолку, экономя вокруг полезное пространство.

Беспроблемно в любое время года.

Компактные размеры и открывающийся вверх механизм полотна позволяют проникать в сооружение в любую погоду.

Максимальная защищенность авто.

Наличие в конструкции цельного воротного полотна снижает вероятность проникновения внутрь строения «незваных гостей» с хулиганскими намерениями.

Простое утепление.

Отлично сочетаются с разными видами отделочных материалов, в том числе и с утеплителями.

Вариативность открытия.

В зависимости от типов конструкций подъемные ворота могут открываться механически либо автоматически. Домовладелец сам может выбирать наиболее приемлемый для него способ проникновения внутрь.

Универсальны в использовании.

Описанная конструкция может монтироваться в разных типах гаражей, имеющих надежный каркас.

В категорию недостатков описанной модели относят:

• сокращение высоты проема в момент открытия;
• сложный ремонт отдельных участков;
• монтаж в прямоугольные проемы;
• расчет нагрузки механизма на строение;
• испорченное полотно нельзя подчинить.

Главным минусом подъемных дверей является сложная установка конструкции. При этом следует равняться на качественную сборку и проведение тщательных замеров.

Выбор материала для ворот

Конструкция состоит из сендвич-панелей промышленного изготовления. Такие панели – это два слоя оцинкованного железа или стали с прослойкой из минеральной ваты или полистирола внутри.

Ширина панелей составляет: 610, 500 или 385 миллиметров. Они бывают утепленными или «холодными»; толщина панели без утепления – 20 миллиметров, утепленной — 35-40 миллиметров. Толщина металла для такой конструкции начинается с 0,6 миллиметра, следует выбирать более прочные конструкции. Полотна обрабатываются грунтовкой и окрашиваются в разные цвета. Это позволяет отлично вписать необходимую постройку в комплекс расположенных рядом зданий.

Вопрос-ответ

Гаражные ворота: размеры, ГОСТ и нормативы

Jeep Grand Cherokee 2021: технические характеристики и описание

Джип Гранд Чероки 2021 модельного года уверенно завоевывает рынок. Менее чем за полгода, Jeep Grand Cherokee 2021 обзавелся, практически, собственным фанклубом, представители которого скурпулезно изучают все новые фишки и преимущества

Благо, им есть, на что обратить внимание

2021 Jeep Grand Cherokee High Altitude Incentives

Jeep Гранд Чероки 2021 выглядит роскошно, это подлинно американский автомобиль. Он обладает естественной брутальностью внедорожника и просторным, комфортным салоном, больше напоминающим кроссовер. Среди положительных функциональных изменений можно назвать:

• увеличившийся топливный бак – теперь без дозаправки можно проехать почти полтысячи километров;
• новая подвеска, благодаря которой машина движется более плавно, а езда стала в разы комфортабельней;
• полный контроль над авто – педали и руль очень чувствительные.

Среди позитивных перемен называется также стильное оформление приборной панели. Она может быть выполнена из пластика высокого качества, а расположение приборов способствует комфортному вождению. Кроме того, в отдельных модификациях приборная панель, обивка дверей и часть кресел, отделаны натуральной кожей.

2021 Jeep Grand Cherokee SRT, Wrangler Special Editions Head To L.A. Auto Show

Откровенно радует возможность выбора разных, качественно проработанных, режимов езды. Так, Вы сможете выбирать между автоматическими режимами езды по таким поверхностям, как:

• песок;
• грязь;
• камень;
• снег;
• автомат.

Отдельного внимания заслуживает оснащение современных авто этой серии собственной разработкой – Эко Дизелем. Представители компании призывают забыть все, что, по Вашему мнению, Вы знаете о дизельных двигателях. И они правы – новый двигатель действительно может считаться серьезным достижением.

В целом, фанаты марки утверждают, что Гранд Чероки 2021 – это идеальная модель серии, в которой производитель сумел устранить все недочеты предыдущих джипов, а цена полностью соответствует качеству.

Типы ворот и их минимальные и максимальные размеры

Определившись с выбором вида, намного облегчится задача определения размеров.

Рулонные гаражные ворота

Такой тип представляет собой полотно из алюминиевых ламелей, которые при открывании скручиваются рулоном. Он прячется в короб, который защищает его от пыли, влаги, других повреждений. Их можно устанавливать, как в самом помещении или наоборот снаружи. Также устанавливают короб прямо в проем. Но нужно помнить, что он значительно уменьшит высоту.

Вид управления:

• Ручное управление;
• Механическое управление пультом;

От выбранного вида зависит ширина. Если выбрано ручное управление, то проем делают шире. Автоматическое управление позволит сэкономить место.

Нужно учитывать параметры самого рулона. Сложенный рулон не должен закрывать часть проема.

Минимальные габариты: 750х750. Но вряд ли строят гараж такого размера.

Максимальные габариты: 11000х8000

Параметры к легковому автомобилю обычно выбирают:

• B=2500-3000;
• L=2200 – 2500;

Распашные гаражные ворота

Самый простой вид, состоящий из двух створок, которые открываются вперед или назад. Отличаются надежностью, простотой эксплуатации. Поэтому производители чаще всего делают к ним индивидуальные замеры.

Также вариант распашных дверей наиболее прост в подборе высоты, так как они не забирают лишние сантиметры сверху.

Необходимо лишь учесть:

• высоту автомобиля;
• устанавливается ли сверху багажник;

Минимальные габариты (миллиметры):

• B=3000;
• L=1900;

Полотно ворот обшивают различными материалами:

• Дерево;
• Металл;
• Сэндвич панели;

Чаще всего выбирают металлические распашные. Такой материал считается более крепким. Плюсы металлического входа:

• Долговечность;
• Нет особого ухода;
• Прочность;

Необходимо учитывать, что нужно дополнительное пространство, чтобы створки открывались без проблем.

Откатные гаражные ворота

Состоят чаще всего из одной створки. Открываются путем сдвига её вбок параллельно стене. Иногда устанавливают две створки, отъезжающие в разные стороны. Однако, требуется большое пространство от фронтальной стороны гаража.

Минимальные ширина и высота гаражных ворот:

• B=3000;
• L=1900;

В промышленных зданиях, с/х амбарах требуется установка гаражей, предназначенных для большегрузной техники. Габариты таких построек достигают:

• 30000 мм – ширина;
• и 40000-45000 мм – высота;

Подъемные гаражные ворота

Такой тип конструкции набирает все большую популярность за счет своей надёжности и удобства.  Цельное полотно из выбранного материла поднимается вверх. Открытая створка создает выступающий козырек над гаражом.

Минимальные габариты:

• Ширина – 2400;
• Высота – 2200;

Стоит учитывать, что открытая створка забирает примерно 25 см высоты.

К минусам относят:

• Дорогие материалы полотна;
• Большая масса конструкции;

Секционные гаражные ворота

Такой тип идеально подходит тесному гаражу, в котором ограничено пространство. Их принцип работы, а также габариты позволяют использовать минимум места.

Виды гаражных ворот:

• Боковые;
• Потолочные;

У боковых направляющая движением, устанавливается сбоку на стене гаража.

Минимальные используемые параметры:

• Ширина – 2000;
• Высота – 2000;

Потолочные устанавливаются параллельно потолку. Вдоль потолка устанавливаются планки, по которым двигается полотно. Конструкция создается из 2 или 6 секций. Их длина составляет 35-61 см.

Стандартный размер таких гаражных ворот:

• Высота – всегда 110 мм.
• Ширина колеблется от 2000 мм до 5000 мм.

Ворота со складывающимися створками

Они открываются путем складывания створок с помощью шарнирных элементов.

Этот вид очень удобен, если ограничено пространство. Их делают с одной створкой, или с двумя, которые будут складываться к боковым стенам.

Удобны для установки в автогараж, где планируют ставить два авто.

Проектирование фундамента и конструкции ворот

Чтобы правильно спроектировать фундамент нужно сначала определиться с конструкцией раздвижных ворот. Основные ее элементы, это:

• Рельс, установленный на тележках. Он отвечает за движение воротного листа;
• Балки креплений. Которые крепятся на бетонный фундамент;
• Распорка (противовес). Это важный элемент раздвижных ворот, поскольку изначально их вес распределен неравномерно. Распорка уравновешивает конструкцию.

Кроме того, в конструкцию раздвижных ворот входят еще десятки других элементов. Наглядно ознакомиться с ними вы можете на иллюстрации, приведенной ниже:

Определившись с конструкцией, следующим шагом будет определение ширины ворот. Как правило ее выбирают исходя из ширины проезжей части, либо делают стандартной — 2,4 метра

Важно, чтобы общая длина вместе с противовесом была на 30% больше ширины въезда на участок. Также важно рассчитать длину основания для тележек

Окончательные расчеты можно получить, если вычесть ширину въезда из общей длины ворот

Окончательные расчеты можно получить, если вычесть ширину въезда из общей длины ворот.

Затем важно определиться с тем, где будет находится фундамент откатных ворот, на каком расстоянии будут находиться его части. Как правило, эти параметры можно найти в инструкциях по сборке, представленных производителем ворот

Для возведения фундамента под откатные ворота вам понадобятся:

Для возведения фундамента под откатные ворота вам понадобятся:

• цемент, песок и щебень (либо готовый бетонный раствор);
• лопата;
• опалубочные плиты;
• бетономешалка;
• строительный уровень;
• вода.

При желании, для усиления конструкции фундамента, можно еще использовать арматуру.

Далее необходимо определиться с глубиной фундамента. Его нельзя делать неглубоким, в противном случае конструкция может получится неустойчивой, либо ворота выйдут из строя при сильных снегопадах и морозах. Оптимальнее всего заглубить фундамент на уровень ниже глубины промерзания грунта: как правило, это не менее 120-150-180 см, в зависимости от климатических особенностей вашего региона.

Ямы и траншеи под откатные ворота должны выкапываться на разную ширину и глубину. Первые, для установки тележек и проходной колонны, — должны быть длинными и узкими, вторые, предназначенные под установку опор — глубокими и небольшими. Если грунт на вашем участке рыхлый или заболоченный, необходимо использовать опалубку. Еще эксперты рекомендуют предусмотреть зазор для сквозной внутренней стойки примерно на 5 см. Благодаря такому решению открывающиеся ворота не будут мешать бетонным ножкам.

Еще один важный момент, который стоит предусмотреть еще до заливки фундамента, является расстояние между нижним краем ворот и землей. Для заливки фундамента по уровню, совпадающему с дорогой, его высота должна составлять не менее 8-10 см. И хотя производители ворот утверждают, что можно делать высоту в 5 см, мы не советуем это делать. Все дело в том, что зимой, после обильных снегопадов, низко расположенные ворота будут часто промерзать и покрываться льдом.

Расстояние между тележками раздвижных ворот и их расположение зависит от нескольких факторов. Наиболее важными из них являются вес ворот, длина просвета и габаритные размеры конструкции. В приведенной ниже таблице вы можете ознакомиться с общими рекомендациями производителей:

Размер полотна	Вес ворот	Длина просвета	Колесная база
70х70х4	350 кг	3,5 м	1,4 м
70х70х4	400 кг	4 м	1,8 м
70х70х4	450 кг	4,5 м	2,4 м
80х80х5	400 кг	3,5 м	1,25 м
80х80х5	450 кг	4 м	1,6 м
80х80х5	500 кг	4,5 м	2 м

Разумеется, эти данные приведены в качестве примера и не являются руководством к действию. Более точные расчеты мы советуем делать у вашего производителя ворот, когда вы заказываете их изготовление на заказ.

Гаражные ворота: как правильно выбрать размеры

Прежде чем заказать гаражные ворота, нужно определиться с их размерами.

Подбирать габариты могут специалисты компании, у которой будете приобретать конструкцию, но не сложно провести расчеты самостоятельно.

Типовые размеры гаражных ворот

Для начала рассмотрим стандартные размеры ворот в гараж с одним легковым автомобилем:

• минимальная ширина – 2,25 метра, средняя – 2,5 метра,
• минимальная высота – 2 метра,
• максимальная ширина неограниченна.

Для более точного рассчета рекомендуем измерить автомобиль и прибавить к ним по 30 см для каждой стороны (справа и слева). В среднем ширина легкого автомобиля без учёта зеркал равна 180 см. Если добавить к величине 60 см (по 30 с обоих боков), получается стандартный показатель – 2500 мм.

Типовая ширина гаражных ворот в зависимости от вида транспортного средства:

1. Если в сооружении будет храниться мотоцикл, нужно делать ворота не менее 1,8 метра в ширину.
2. Легковому автомобилю достаточно 2,5 местра.
3. На джип или микроавтобус ширина проема подойдет в 2,8 метра,

Нормы для 2-х автомобилей не регламентированы стандартами, но на практике ширину лучше взять от 4,8 метров.

Пространство для проезда машины будет меньше размеров проёма, т.к. определённое место будет занимать рама ворот.

Дополнительное пространство нужно и для привода, направляющих секционных ворот или короба для рулонных ворот.

Какие показатели нужно учитывать при изготовлении гаражных дверей

• ширина и высота проема,
• место для открытия (для распашных ворот),
• мысота притолоки (расстояние от потолка до проёма),
• минимальное боковое расстояние (расстояние от боковых стенок гаража до проёма).

Размеры секционных ворот

Вначале определитесь с производителем изделия.

Их на рынке много, поэтому проведем расчет на основе моделей известных фирм:

Нужно заметить, что у каждого производителя собственные спецификации и монтажные требования.

Общие рекомендации будут такие:

• размер притолоки требуется от 13 до 18 см,
• боковины (четверти) лучше предусмотреть от 10 см.

Минимальная высота изделия начинается от 1,8 метров (модели «Alutech»), но пользоваться такими воротами не удобно высоким людям. Предлагаем придерживаться усредненного стандарта (высота от 200 см).

У «Дорхан» существует 2 серии Yett. У изделий серии YEtt 1 высота может достигать до 2,7 метров, а ширина – 3 метра. Размеры боковых пройм и притолоки соответственно – 14 и 9 см. Серия Yett2 побольше — размеры могут достигать 5,5х3 метра при боковине от 10 см, а притолоке от 13 см, возможно индивидуальное изготовление.

Особенности размеров рулонных ворот

При выборе рулонного варианта следует учитывать особенности модели: блоку в который будет скручиваться полотно требуется пространство. Нужно заранее измерить высоту рулона и добавить этот показатель к проему или притолоке, в зависимости от места расположения блока.

У каждого производителя модели собственные стандарты.

Рассмотрим показатели на примере популярных компаний:

• «Alutech» (Алютех) – Беларусь,
• «Doorhan» (Дорхан) – Россия.

Российские варианты предназначены для гаражей с шириной боковых простенок в 12 см и притолокой около 10 см.

Их стандартные показатели:

• минимальная высота – 1,8 метра, максимальная – 2,7 метра,
• минимальная ширина – 2 метра, а максимальная – 3 метра.

У «Алютеха» существует 2 варианта: «Standard» и «Classic».

Основные стандарты белорусских подъемных гаражных ворот:

• минимальная ширина моделей – 2,8 метра, максимальная – 6 м,
• минимальная высота – 2,25 метра, максимальная – 3,08 м.

Вас интересуют три простых варианта утепления гаражных ворот современными теплоизоляторами? Мы рады Вам помочь, читайте дальше.

Размеры подъёмно-поворотных ворот

Какие требования к подъемным воротам:

1. Прочность.
2. Легкость.
3. Максимальная ширина 6 метров.
4. Высота подъемно-поворотной модели – 220 см, а подъемно-секционной – до 308 см.

Впрочем, при особом желании размеры нужно увеличить, но в такой ситуации снижается срок службы конструкции, так как подъемный механизм будет нагружаться большим весом полотна.

Преимущества и особенности

Для автоматизации гаражных ворот используются специальные электроприводы, которые крепятся на потолок гаража и с помощью цепной передачи поднимают конструкцию. Преимущества автоматических гаражных ворот включают в себя:

• Надежную защиту от незаконного проникновения;
• Высокий уровень теплоизоляции и звукоизоляции;
• Удобство, практичность и комфорт;
• Долгий срок службы;
• Широкий выбор дизайнерских решений.

Автоматика позволяет управлять процессом открытия-закрытия ворот при помощи пульта дистанционного управления, что особенно удобно в холодное время года и при атмосферных осадках. Автоматические ворота более безопасны, чем ручные, потому что реагируют на препятствия во время закрытия. И хотя автоматика может отказать из-за отсутствия электроэнергии или других факторов, такие ворота всегда можно открыть вручную.

Стандарты для автоматических конструкций

В большинстве случаев для установки автоматики и сопутствующих элементов требуется дополнительное пространство. Поэтому при определении подходящих габаритов нужно учитывать вид механизма: ручное или автоматическое управление.

Тип конструкции 1: Рулонные

Данный вариант мало чем отличается от ручного аналога, так как требует ровно столько же свободного пространства для установки. При этом конструкция состоит из определенного количества ламелей, которые при движении скрываются под коробом.

Тип конструкции 2: Подъемные

Этот вариант менее популярен, чем другие аналоги ввиду неудобства конструкции и довольно крупных габаритов таких ворот. По этой причине подъемные панели обычно устанавливают на промышленных объектах, где есть возможность установки и автоматических, и ручных конструкций, несмотря на разницу в параметрах.

Тип конструкции 3: Секционный

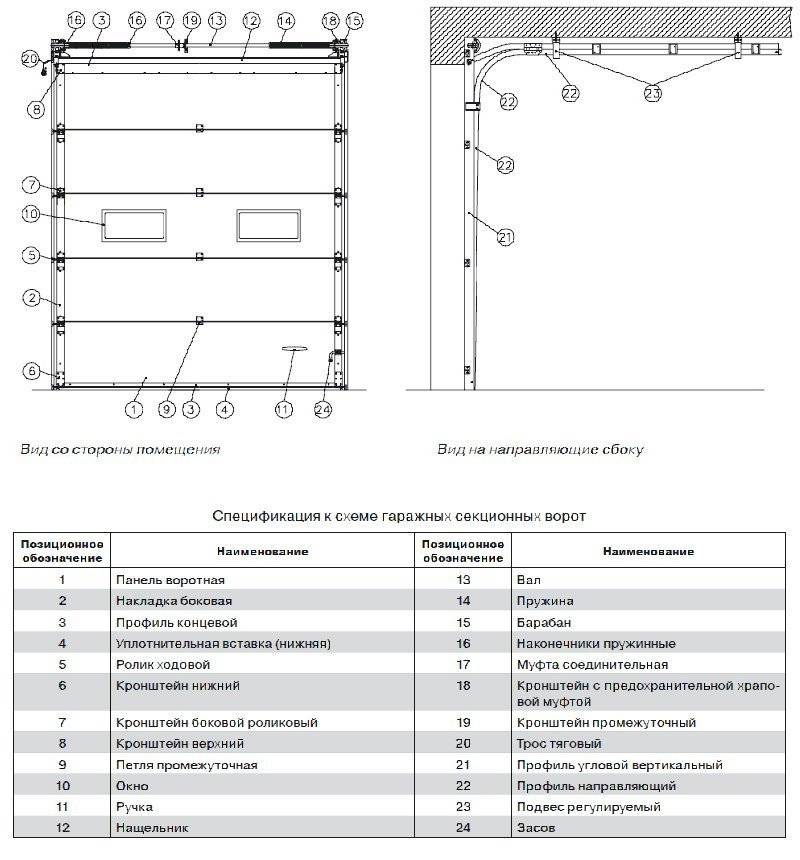

Такие ворота отличаются более крупными габаритами в автоматическом исполнении, если сравнивать с ручными аналогами. В подобных конструкциях необходимо предусмотреть свободное пространство над проемом и по бокам для установки направляющих.

Ширина входного пространства должна быть не менее 2,5 м. и не более 5 м. Высота проемного отверстия ­– от 2 до 3 м.

При этом необходимо соотнести размеры проезда и непосредственно самой конструкции ворот

Дополнительно к тому принимается во внимание угол разворота автомобиля при въезде на объект и выезде на улицу

Разновидности воротных систем

Требуется непременно учитывать описанные выше факторы, перед тем как выбирать ворота

Также непременно нужно обращать внимание на параметры полотен, материал изготовления гаража (пеноблок, кирпич, газобетон), учитывается вес конструкции, особенности монтажа

Выбирая секционный тип створок, следует дополнительно увеличивать пространство для пружинного подъемника и боковых направляющих.

В плане пространства проезда габариты гаражного проема бывают разными, главное – это комфортный въезд авто. В связи с этим отметим следующее:

1. Распашной тип, как правило, делается по ширине 4000–6000 мм. При установке необходимо знать о недостатках. К примеру, дополнительно требуется пространство для открытия ворот гаража. Владельцы, выбравшие эту конструкцию, жалуются на сложности эксплуатации зимой. Также металлические створки могут провисать раньше указанного времени.
2. Откатные системы – идеальный вариант для производственных предприятий.
3. Рольставни не нуждаются в увеличении гаражного помещения.

Автоматические гаражные конструкции для джипа

Подбирая, какие должны быть размеры ворот, нужно предварительно учитывать все детали, рассматривая плюсы и минусы конструкции.
