Как сделать пресс для гаража своими руками

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

• вес;
• размеры;
• рабочие характеристики станины;
• наличие манометра;
• ход поршня.

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат, в случае, если он используется при изготовлении пресса.

Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

• домкрат закреплен сверху станины и давит книзу;
• домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом — вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

Проектирование чертежа пресса

пресс начнет давить одновременно вверх и вниз

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз, удерживаемый направляющими по бокам.

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй — к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

• предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
• сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия с дистанцией по высоте меньше перемещения штока домкрата;
• сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
• комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попаданием в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

Важно! Если у домкрата поврежден корпус или поршень, требуется полная замена механизма, который не подлежит ремонту. После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам

Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух

Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы

Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

1. В первую очередь создаются каркас и платформа.Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
2. Рама состоит из платформы, двух стоек и нижнего упора.Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
3. Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор.Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.
4. На завершающем этапе гидравлический бутылочный домкрат помещается в раму.В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.

Для выполнения сборки пресса для гаража понадобятся инструменты:

• сварочный аппарат и электроды;
• болгарка с диском по металлу;
• шуруповерт;
• электродрель;
• уровень;
• рулетка;
• листовая сталь;
• ножовка по металлу;
• электроды;
• профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

1. Швеллер, изделие №8 и выше.
2. Труба круглого или прямоугольного сечения не меньше 4*4 см.
3. Уголок не менее 5*5 см. Применяется при сборке основания рамы.
4. Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
5. Полоса стали толщиной 1 см для ребер жесткости и направляющих.
6. Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
7. Вставки-подкладки из стального профиля.

Конструкция и принцип действия пресса

Ключевым фактором любого оборудования, предназначенного для создания колоссального давления, будет прочный каркас, соответствующий исходящей мощи. Обходя мельчайшие технические подробности (которые описаны в инструкциях), можно выделить 3 неизменных компонента, лежащих в основе всех классических прессов: прямоугольная рамка, силовой элемент и подвижная площадка в которую он упирается. На базе данного стартового набора, создаются самые разнообразные вариации устройств. Именно простота и легкость модернизации, позволяет без специальных навыков собрать пресс из домкрата своими руками. Чертежи, представленные ниже, наглядно передают минимализм конструкции, делающий её доступной для широкого круга населения.

Разумеется, в своем грубом воплощении, включающим в себя лишь 3 основных компонента, прессы встречаются редко. Даже любительские самодельные устройства зачастую оснащаются устойчивыми ножками, возвратными пружинами, регулируемой опорной площадкой и даже манометром. Для облегчения и ускорения процесса прессования, прагматичные хозяева периодически дополняют механизм электрическим или пневматическим приводами. В зависимости от задачи, меняются формы упора: от круглых поршней и ровных пластин, до штамповочных узоров. Словом, гибкость трансформации оборудования зависит от воображения владельца.

Работа пресса полностью соответствует его конструкции и основывается на предельно понятном принципе. Силовой элемент располагается в крепкой раме, обычно прижатый к её верхней части (бывает и наоборот). Когда выдвижной поршень или винт доходит до сжимаемого объекта и упирается в него, на верхнюю и нижнюю части рамы начинает оказываться давление. Прочная конструкция не даёт себя деформировать, и направляет силу выдвигаемого поршня на объект, сдавливая его. Точный схематический образец описываемой выше конструкции, на котором присутствуют ещё и размеры пресса из домкрата, закреплен под этим абзацем.

Конструкция домашнего пресса

Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.

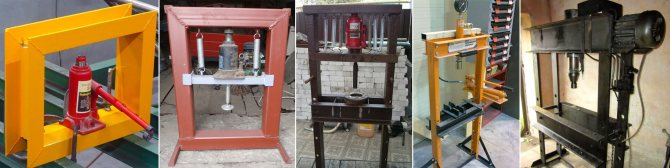

Один из самых распространенных и простых вариантов самодельного пресса

Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:

• размеры;
• масса оборудования;
• ход поршня;
• наличие в конструкции пресса манометра;
• характеристики используемой станины.

В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.

Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе

Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать

Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.

Ручной гидравлический насос

Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.

• Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.
• Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.

Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса. Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.

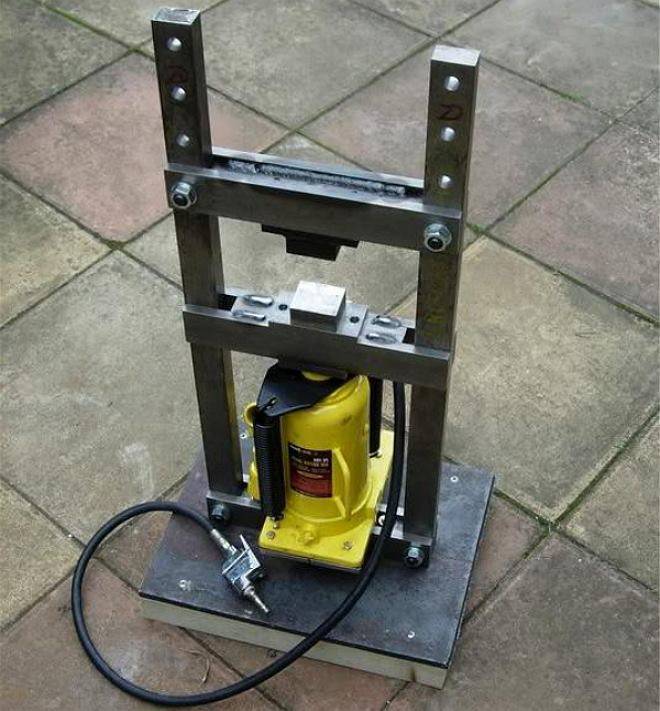

Вариант пресса с нижним расположением домкрата

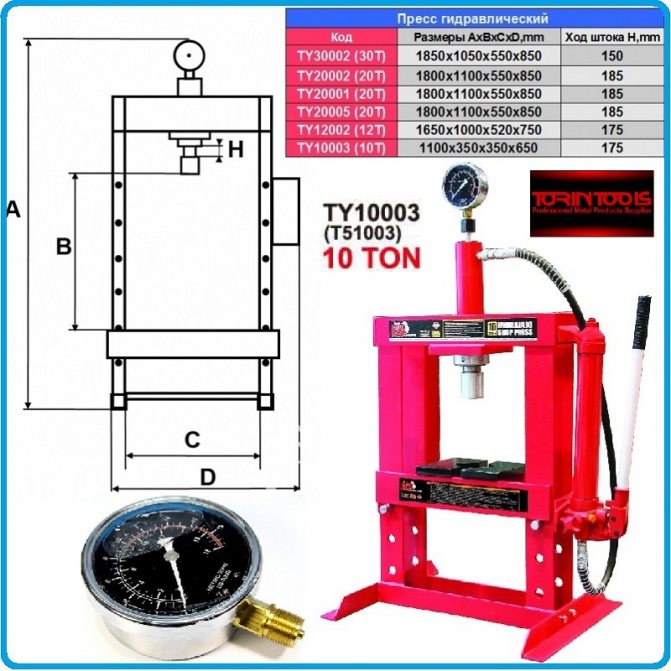

Конструкция гидравлического пресса

При выборе схемы оборудования необходимо ознакомиться с техническими бумагами заводских моделей. Это поможет составить оптимальный чертеж гидравлического станка. Взять необходимую информацию можно на сайтах производителей.

Одним из главных условий является устойчивость конструкции и возможность выдерживать большие нагрузки

Поэтому особое внимание необходимо уделить раме пресса. На ней будут располагаться основные компоненты

Самая простая модель для автомастерской состоит из следующих элементов:

• несущая рама. Изготавливается из швеллеров и уголков. Рекомендуемая толщина стали – от 2 до 5 мм.
• гидравлический домкрат. Для выполнения стандартных работ подойдет модель с грузоподъемностью 12 т. Лучше всего применять обычные бутылочные модели;
• опорный стол. На нем будет располагаться деталь, подвергаемая обработке. Он должен состоять из двух швеллеров с расстоянием между ними. В нее будет опускаться шток домкрата;
• насадка. Она устанавливается на рабочий поршень. Предназначена для выпрессовки деталей с различным диаметром.

Это общая схема оборудования, изготавливаемого своими руками. Рекомендуется предварительно рассчитать на бумаге требуемые усилия нагрузки, возможно – выбрать насос для увеличения скорости работы.

Важно, чтобы опорные лапы пресса увеличивали устойчивость. Дополнительно можно установить регулировочные болты, с помощью которых выполняется калибровка положения оборудования и домкрата

Гидравлический пресс: принцип действия и назначение

приводится в работу жидкостью

Устройство имеет два цилиндра или камеры. В одном, меньшем, жидкость доводят до состояния с высоким давлением, и передают по специальному каналу или трубопроводу в большую, рабочую камеру, в которой поступающая жидкость образует усилие на поршне, и передает на обрабатываемое изделие с помощью исполнительного инструмента. Важным условием эксплуатации пресса является установка упора, который не допускает перемещение заготовки или детали под действием рабочего поршня. В роли жидкости используются различные масла.

Как правило, в современных производственных гидравлических прессах расположение рабочей камеры обычно вертикальное, но может быть и горизонтальное. С учетом своего предназначения и вида обрабатываемых материалов это устройство развивает усилия от десятков до тысяч тонн давления. Пресс зачастую используется в металлообработке для ковки, штамповки, гибки и правки, выдавливания труб и профилей, а также при пакетировании, брикетировании, прессовании разных материалов, изготовлении древесно-стружечных, пластиковых, резиновых изделий и во многих иных сферах деятельности.

Изготовление гидравлического пресса своими руками

Сначала следует подобрать инструменты и расходные материалы для изготовления гидравлического пресса своими руками. Для этого потребуется сварочный аппарат. Использование сварки аргоном не рекомендуется.

Предварительно составляется схема, на которой указываются все размеры пресса, его комплектующие. Это можно сделать на бумаге или в электронном виде. Для изготовления можно использовать любые подручные материалы. Но для того, чтобы пресс, сделанный своими руками прослужил долго, рекомендуется использовать такие комплектующие:

швеллер 8. Из него изготавливается станина;
уголок 50*50. Используется в качестве ребер жесткости. Также из него делают подвижную платформу для механической части, чтобы он мог менять свое положение относительно горизонтальной оси;
болты для фиксации. В верхней части пресса лучше всего использовать два способа крепежа комплектующих — механический и с помощью сварки;
домкрат. Рекомендуется установка самой простой модели бутылочного типа

Важно, чтобы ее грузоподъемность соответствовала расчетным параметрам;
пружины. Они необходимы для возврата платформы в исходное состояние.

Изготовление пресса своими руками начинается с рамы. Сначала с помощью дрели высверливаются отверстия для установки крепежных болтов. Затем по плану выполняется сварка конструкции и ее фиксация.

Следующий этап работы – монтаж домкрата. Лучше всего подготовить отдельную платформу, на которой будет крепиться гидравлическое оборудование. Шток может располагаться как вверху, так и внизу. Для удобства можно сделать подвижную платформу, установленную на верхнем горизонтальном швеллере

Важно установить домкрат правильным образом, чтобы его не заклинило при стравливании воздуха

Опорный стол рекомендуется сделать с возможностью регулировки высоты. Для этого на вертикальных стойках высверливаются отверстия, в которые затем устанавливаются стальные фиксаторы — пальцы.

Пружины должны быть достаточно жесткими, чтобы поднять вес платформы с гидравлическим оборудованием на исходный уровень. Делать их своими руками не нужно – достаточно приобрести мебельные.

Для большей сохранности стальную поверхность пресса для автомастерской нужно покрасить. Делать это нужно только после окончательного сбора всей конструкции. Испытания следует проводить поэтапно, постепенно увеличивая нагрузку на рабочую часть.

Принцип работы гидравлического пресса

Создание пресса из домкрата своими руками не влияет на его качество и технические показатели. Характеристики равняются оборудованию, которое выпускается на производстве. Гидравлический пресс может использоваться в домашних условиях для многих целей. К ним относятся:

• штамповка;
• ковка;
• выгибание;
• выдавливание профилей;
• прессовка различных предметов.

Кроме того, прессовка может использоваться для пакетирования различных предметов из древесины, металла и пластика.

Гидравлический пресс используется почти на любом производстве, но и в быту он находит своё применение. Преимущество такого оборудования в законе гидростатики, который, в свою очередь, облегчает прессовку предметов с любой плотностью. Принцип работы заключается в том, что гидравлический пресс давит в одну конкретную точку и тем, самым повышает КПД, в другом месте на предмете. Таким образом, можно производить разнообразные действия от сгибания до прессования предмета, прилагая минимальные усилия.

Вся конструкция включает в себя небольшое количество деталей, но главные из них это два поршневых цилиндра, которые отличаются друг от друга своим диаметром. Внутри поршней, находиться обычная вода или масло. Жидкость позволяет действовать закону гидростатики. Это позволяет усиливать КПД и на предмет, уже будет действовать сила в несколько тонн. Структура гидравлического пресса подразумевает работу в двух плоскостях, но чаще всего применяется вертикальный тип оборудования, и реже горизонтальная модель.

Нюансы изготовления мини-устройства для прессования

Многие мастера отдают своё предпочтение малогабаритным конструкциям. Таким людям, безусловно, по душе придётся мини-пресс, предполагающий настольный способ установки.

Подобный аппарат отличается простотой изготовления, но его редко используют из-за малой практичности. К примеру, его применяют, если требуется наколоть грецких орехов либо спрессовать тару из жести или пластика.

Раму мини-пресса собирают из прочных пиломатериалов. Из досок в количестве 4-х штук мастерят каркас прямоугольной конфигурации. В его верхней части устанавливают мобильную деревянную прессовочную поверхность. Систему гидравлики делают из стандартных медицинских шприцов.

Инструменты и материалы

Если вы собираетесь своими руками сделать гидравлический пресс, то вам понадобятся следующие инструменты, расходные материалы и оборудование:

• сварочное оборудование;
• электроды;
• ножовка по металлу или болгарка (угловая шлифмашина).

Кроме того, вам потребуются следующие элементы, из которых будет состоять ваш будущий пресс для гаража: гидравлический домкрат, две пружины, которые будут оттягивать подвижную платформу в исходное состояние. Если вы найдете в своем гараже старый грибок моста, оставшийся после ремонта, то его можно использовать в качестве элемента оттягивающего приспособления для самодельных прессов с нижним расположением домкрата. В таком случае грибок надевают на шток домкрата, верхнюю часть пружин крепят непосредственно к нему, а нижнюю закрепляют на станине.

Вид и количество необходимых для постройки пресса материалов сильно зависит от выбранного варианта конструкции

Для того чтобы изготовить пресс из домкрата, вам понадобится следующий металлопрокат:

• швеллеры (не меньше 8 номера), прямоугольные или квадратные трубы (с размерами не меньше 40х40), уголки с шириной полок не меньше 50 мм;
• стальной лист толщиной не менее 8 мм, который будет использоваться в качестве надежного основания для всей конструкции;
• отрезок стальной полосы толщиной 10 мм – для изготовления направляющих и ребер жесткости, если они необходимы;
• отрезок трубы – для изготовления гнезд под головку штока домкрата.
