Разновидности ионизаторов
Известно несколько методов ионизации воздуха искусственным путём, каждый из которых требует отдельного внимания.
Ультрафиолетовый
Больничные палаты, помещения в дошкольных учреждениях и школе, особенно в период вирусной инфекции, обрабатываются кварцевой лампой, которая и представляет собой ультрафиолетовый ионизатор.
Во время работы этой лампы и в течении получаса после её отключения не рекомендуется находиться в помещении, так как в воздухе образуется озон и окислы азота, что можно определить по характерному запаху. Спустя 30 минут после отключения лампы воздух снова становится безопасным для вдыхания, поскольку указанные частицы распадаются в силу своей непостоянной природы.
Гидродинамический
Такой ионизатор осуществляет распыление воды, которая имеет электрический заряд, то есть производит не лёгкие отрицательные аэроионы, а водяную пыль (аэрозоль) с электрическим зарядом.
Вначале производились подобные ионизаторы для бытовых целей – они превращали в водяную пыль дистиллированную воду. Позже учёные выяснили, что польза от них небольшая, поэтому прибор был снят с производства, но метод не был забыт, а получил распространение в медицинской практике. Его используют для получения из лекарственных жидкостей электроаэрозолей.
Коронный
Такой прибор также именуется эффлювиальным аэроионизатором. Он работает по методу коронарного разряда и оснащён электрической схемой. Выполняет функцию преобразования переменного напряжения в высоковольтное (несколько десятков киловольт).
Именно коронный ионизатор собирается в домашних условиях. Он имеет своеобразную конструкцию с заострёнными электродами, на которых как раз и подаётся напряжение. Возникает коронный разряд. В результате электроны как бы стекают к острию и их захватывают молекулы кислорода. Наглядно принцип работы такого ионизатора представлен на схеме:
В простых приборах режим работы нерегулируемый, как и производительность по ионам, однако имеются более сложные модификации с регулируемым управлением. Они учитывают напряжение окружающего электрического поля и в зависимости от него корректируют напряжение на электродах.
Бытовые приборы на коронном разряде бывают двух типов:
- униполярные – производят только отрицательные ионы;
- биполярные – производят отрицательные и положительные ионы.
Бытовая техника в квартире и так образует положительные ионы, а полезными считаются отрицательные, значит, целесообразнее собрать униполярный ионизатор.
Если же в помещении отсутствует бытовая техника, можно собрать биполярное устройство, поскольку дисбаланс между ионами разных знаков практически сведёт на нет положительное воздействие отрицательных частиц. Однако существуют мнения, что биполярные приборы не оказывают никакого полезного эффекта, поскольку вырабатываемые отрицательные частицы будут притягиваться к положительным, образуя нейтральный нулевой заряд. Так, прибор будет только впустую крутить счётчик, не образуя при этом ничего полезного.
Как самостоятельно собрать ионизатор воздуха
Многие интернет-сайты предлагают разнообразные схемы и руководства по изготовлению простого ионизатора из подручных предметов. На самом деле с подобными самоделками вы не просто рискуете здоровьем, они могут нести опасность нанесения ожога или поражения электротоком. В нашем описании мы представляем для вас схему аппарата, который прошел тестирование на практике и выпускается серийно.
Для сборки ионизатора мы должны подготовить такие элементы конструкции: – металлический корпус – для этого можно взять старый компьютерный блок питания;
– вентилятор – компьютерный кулер;
– силовой трансформатор – на 220/18–20 В, повышающий – ТВС 90П4 или ТВС 90ПЦ10; к последнему добавляем две обмотки из провода ПЭВ-0,35 по 25
– витков в каждой;
– стеклотекстолитовая плата, толщина: 2,5–3 мм;
– провода для соединений, крепежные детали.
Помимо этого, нужно купить набор радиодеталей, список которых мы можем составить по изображению, на котором показана схема воздушного ионизатора:

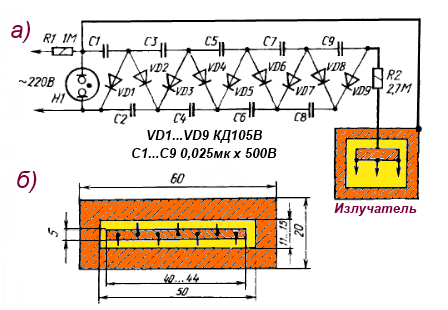

Ионизатор воздуха своими руками- схема
Мы рекомендуем подбирать следующие радиодетали и их аналоги:
– транзисторы – вместо КТ315, что на схеме, подойдут другие с аналогичной мощностью, КТ816Б являются взаимозаменяемыми с КТ646 с любой буквой;
– стабилитроны – Д815 меняем на похожий со стабилизационным напряжением 15 В; варианты стабилитрона VD4 – КС512А, Д815Д;
– готовые диодные мосты заменяем наборами из отдельных диодов; следим за тем, чтобы напряжение диодов составляло 400 В, а ток – минимум 0,5 А.
Нужно отметить, что остальные элементы мы заменяем общепринятыми аналогами с соответствующими параметрами.
Сделанная своими руками модель ионизатора воздуха, которую мы рассматриваем, работает по следующему принципу. При помощи мультивибратора, который собран на транзисторах малой мощности КТ315 (V1,2), происходит генерирование начальных импульсов. Резистор R7 регулирует частоту этих импульсов в диапазоне 30–60 кГц. Затем с помощью транзисторов КТ816 (VT3,4) происходит усиление сгенерированных импульсов, которые после поступают на обмотки I и II повышающего трансформатора Т2. С обмотки III снимается напряжение около 2,5 кВ, и, проходя через умножитель, увеличивается до 15 кВ. Затем напряжение подается на рабочие электроды.
Для самостоятельного изготовления ионизирующих электродов берем многожильный медный провод, снимаем с него изоляцию, и изгибаем жилы во все стороны под прямым углом в виде зонтика. Устанавливаем этот зонтик на таком расстоянии от корпуса, при котором ионы будут вырабатываться в нужном количестве – это делается путем дополнительной настройки.
Нужно отметить, что в схеме предохранителем выступает искровой разрядник, обозначенный SG 1; он срабатывает тогда, когда напряжение на обмотке трансформатора превышается.
Чтобы сквозь электроды «зонта» постоянно проходил воздух, внутрь корпуса на штатное место нужно установить компьютерный вентилятор. Для его питания задействуется силовой трансформатор и выпрямительный блок со стабилизацией, соответственно схеме. Если мы правильно собрали ионизатор, используя рекомендованные детали, то он сразу будет работать.
Воздушный ионизатор изготовить своими силами весьма просто, при этом его можно установить не только у себя дома, но и в автомобиле. С этим устройством вы сможете лучше себя чувствовать и дышать свежим, чистым воздухом.
Польза и вред приборов
Ионизатор воздуха нужен для того, чтобы очищать воздух от пыли и бактерий. Прибор, вырабатывающий ионы, может как положительно сказываться на организме, так и отрицательно. Полезных эффектов, конечно, больше: улучшается самочувствие, укрепляется иммунитет, проходит усталость, исчезает общее напряжение, повышается настроение. Особенно ионизация полезна людям с астмой и бронхитом, так как увеличивается приток кислорода к тканям. Однако, очищая помещение от бактерий и спор, неприятных запахов и пыли, прибор создает дополнительные хлопоты для человека.
Рекомендуем ознакомиться: Внутренний блок в устройстве кондиционера — принцип работы и технические характеристики
После обработки жилища ионизатором следует сделать тщательную влажную уборку, чтобы убрать осевшую на мебель и стены пыль с различными вредными частицами и микробами. Если в доме есть домашние животные, желательно приобрести ионизатор, оснащенный счетчиком ионов
Будущим мамам нужно соблюдать осторожность при пользовании прибором ионизации воздуха
Пользу и вред он может принести самочувствию беременной женщины в зависимости от выбранного аппарата, так как у каждого из них могут быть свои противопоказания.
Перед приобретением надо обязательно посоветоваться с врачом, чтобы не навредить себе и будущему малышу. Для маленьких детей ионизированный воздух тоже полезен, но во время проведения процедуры их не должно быть в помещении, а через два часа нужно в комнате сделать влажную уборку. Что касается новорожденных детей, то для них лучше всего подойдет соляная лампа, не выделяющая озон. Комната очищается и наполняется ионами естественным образом. Ребенок лучше спит, организм оздоравливается.
Необходимо знать, что при частом применении ионизатора в комнате происходит накопление статического электричества, поэтому наличие счетчика на приборе обязательно. Ионизатор нельзя использовать для онкологических больных. Это связано с тем, что аэроионы содействуют обмену веществ, улучшают питание клеток, в том числе и больных тканей, что ведет к их росту. Также вредна ионизация после перенесенной операции и при различных воспалениях в организме. Воздух, насыщенный ионами, нежелателен и для больных с нервными расстройствами, а также при заболеваниях суставов.
Дозирование
Аэроионотерапия дозируется по количеству ионов, вдыхаемых за период проведения процедуры. Лечебной дозой принято считать 75-150 млрд. аэроионов за одну процедуру. Время, необходимое для получения дозы, устанавливается согласно паспортным данным прибора, исходя из концентрации ионов на определенном расстоянии от аппарата.
Лечебная доза при аэроионотерапии от электроэффлювиальных ионизаторов достигается за процедуру продолжительностью 10-15 мин, при использовании гидродинамических ионизаторов — за 20-30 мин, радиоактивных, термоэлектронных ионизаторов — за 10-15 мин. Курс лечения составляет 15-20 процедур. Процедуры проводят ежедневно.
Исследования
Если вы хотите что-то сделать самостоятельно, сначала проведите исследования при помощи Google. В нашем случае давайте разберёмся, что такое ионизатор, и на каком базовом принципе он работает. Ионизатор воздуха (или генератор отрицательных ионов, или люстра Чижевского) – это устройство, использующее высокое напряжение для ионизации (электрического заряда) молекул воздуха. Отрицательные ионы, или анионы – это частицы, имеющие один или несколько лишних электронов, из-за чего их общий заряд оказывается отрицательным.
Пока вроде просто. Ионизаторы используются для удаления частиц из воздуха путём придания им отрицательного заряда, после чего эти частицы притягиваются к положительно заряженной поверхности (стене/полу). В итоге частицы гораздо быстрее оседают, оставляя воздух чистым. Именно это нам и нужно – удалить пыль из воздуха, чтобы не вдыхать её.
Так что, поискав всего 5 минут, мы уже знаем, что нам нужно сделать систему с высоким напряжением, придающую отрицательный заряд частицам
Сначала это меня немного обескуражило, поскольку я раньше не делал системы с высоким напряжением, и если играться с подобными системами неосторожно, всё может закончиться плохо
Затем мы идём и ищем уже имеющиеся на рынке устройства, работающие на основе данной технологии. Я делаю это для того, чтобы понять, какого рода схемы люди использовали для создания подобных приборов. Если на рынке есть устройство с такой же технологией, учитесь на его основе.
Люди потратили на создание устройства много инженерных человеко-часов. Учитесь на их примере, чтобы сделать свою систему, которая по меньшей мере похожа на готовую, или учитесь на чужих ошибках и сделайте систему лучше.
Для подобных целей вам тоже лучше всего поможет Google. Я находил несколько подтверждений тому, что ионизаторы делали ещё в 1980-е. Если эта технология настолько стара, я могу посмотреть на описание того, как эти устройства разбираются. Ищем в Google «ioniser teardown», и находим кучу видео, на которых видно внутренности устройства. Рекомендую очень хорошие видео за авторством BigClive.
На основе этих роликов я понял, что высоковольтную систему можно сделать при помощи умножителя напряжения, и что это не так уж и сложно. Так что давайте перейдём к проектированию электроники.
Достоинства ионообразующих приборов
Почему человек может себя чувствовать плохо в местах большого скопления народа? Во время дыхания образуются частицы с положительным зарядом. Более того, установленные в таких местах системы кондиционирования, другие приборы так же выделяют положительные ионы. Это и приводит к ухудшению самочувствия.
Человек будет себя хорошо чувствовать в хвойном лесу, потому что при фотосинтезе происходит массовое выделение отрицательно заряженных частиц. Значительно улучшается самочувствие и при прогулках вдоль берега моря. Морская вода, разбрызгиваясь при ударе о береговую линию, образует несчетное количество брызг, которые в этот момент получают отрицательный заряд и через некоторое время отдают его окружающему воздуху.
Кроме этого, воздух, насыщенный отрицательными ионами, постоянно циркулирует в горах. Там это образуется в результате активного воздействия ультрафиолета.
Не последнюю роль играет и то, в каких домах проживает человек. Так, стены выполенные из бетона или кирпича, нейтрализуют отрицательно заряженные частицы.
Современный человек много времени проводит в замкнутом пространстве — квартира, офис, производственный цех. Из вышесказанного следует, то что в помещениях концентрация отрицательных аэроионов значительно ниже чем на открытом воздухе. Для того, что бы восставить баланс, применяют искусственную ионизацию воздуха. Ее можно выполнить с применением специальных устройств — ионизаторов.
Аэроионотерапия и аэроионопрофилактика
Все эти устройства применяют с одной целью — обеспечение в помещениях необходимой концентрации отрицательно заряженных частиц, которая необходима для нормального функционирования человека. Кроме человека отрицательно заряженные частицы оказывают положительное воздействие и на другие биологические организмы.
Сделав свое открытие А.Л. Чижевский начал применять его результаты в практической деятельности, при этом продолжая изучение их воздействия на биологические организмы и окружающий мир.
Он ввел в оборот два термина — аэроионотерапия и аэроионопрофилактика. При терапии с помощью ионизаторов в помещении создается такая концентрация отрицательных ионов, которая может быть на определенных курортах, а иногда и превышает ее в несколько раз.
Сферы применения ионизаторов — общие сведения
Электроэффлювиальный ионизатор воздуха способен очищать воздух от разнообразных загрязнений. Кроме того, его использование поможет нейтрализовать вредоносное воздействие, возникающие при работе электронных приборов, в том числе мониторов и дисплеев.
Неоднократно доказано что ионизация оказывает положительное влияние на все биологические организмы, в том числе и на растения. Это позволяет использовать ионизацию воздуха в агропромышленном комплексе. С помощью этого оборудования стимулируют рост и поддерживают на должном уровне здоровье животных и растений.
Люстра Чижевского польза, от применения которой признана в нашей стране и во многих странах мира. Предложенные им идеи взяты на вооружение и успешно эксплуатируются не только в быту, но и в офисах, и на производстве.
Кроме, насыщения воздуха отрицательными ионами, эти устройства можно использовать для фильтрации воздуха от пыли. В частности, они нашли свое применение при удалении из воздуха кварцевой или цементной пыли, что соответственно снижает вероятность заболевания силикозом и другими профессиональными заболеваниями.
Это изделие и его модификации, например, лампа Чижевского, применяют на производствах, которые выпускают особо точные приборы, электронные схемы, лекарственные препараты и многую другую продукцию, требующую особой чистоты воздуха.
Еще одно применение этого изделия — борьба за чистоту воздуха в промышленных городах. В каждом крупном городе найдется несколько предприятий которые загрязняют воздух своими выбросами. Среди них можно найти и сажу, и соли редкоземельных металлов, и органические соединения.
Для нужд авиации, космонавтики и подводного флота были спроектированы и изготовлены приборы которые позволяют предупредить ионное голодание. Так, ее вмонтируют в кислородные подушки и в системы обеспечения воздухом авиационной и подводной техники.
Не обошла своим внимание аэроионификация и медицину со смежными ей отраслями. Так, приборы, разработанные А.Л
Чижевским, стерилизуют воздух в операционных, лабораториях, изоляционных боксах
Устройства этого типа применяют в родильных отделениях
Чижевским, стерилизуют воздух в операционных, лабораториях, изоляционных боксах. Устройства этого типа применяют в родильных отделениях.
Применение
Ионизация помещений – это источник насыщения кислорода отрицательными ионами или аэроионами. К сожалению, использования обычных очистителей воздуха недостаточно для создания наиболее полезного для организма воздуха в помещении. Поэтому очиститель с ионизатором воздуха позволяет провести самую полезную процедуру для восстановления сил в организме человека. В этой статье вы узнаете, как правильно выбрать ионизатор воздуха для квартиры, польза и вред использования ионизирующих приборов в квартире позволит вам убедиться в законности покупки.
После использования ионизатора для дома и комнат вы почувствуете прилив энергии и улучшение настроения. Благодаря небольшому количеству озона, который выделяется при ионизации, вы будете чувствовать себя свежим, как после грозы.
Вред или польза
Прежде чем выбрать очиститель воздуха с ионизацией, необходимо внимательно ознакомиться с инструкцией по эксплуатации прибора. Соблюдая основные правила, вы не навредите своему организму. При ионизации воздуха сначала следует провести влажную уборку, особенно если вы используете обычный ионизатор, например, “лампу Чижевского”. Ионизаторы воздуха для дома бывают разных форм, поэтому вы можете выбрать наиболее привлекательную модель для интерьера вашей квартиры.
А если вы купили очиститель воздуха – ионизатор для дома, то пыль, находящаяся в воздухе, будет задерживаться в фильтре – в так называемом “коллекторе”, используя данную модель, вы не получите никакого вреда для организма. Но нужно понимать, что воздухоочистители – это не мощные пылесосы, невозможно не проводить влажную уборку в помещении. Поэтому не забывайте регулярно проводить влажную уборку, чтобы максимально сохранить здоровье себе и своим близким. Если говорить о вреде и пользе, то можно с уверенностью сказать, что польза от использования прибора намного больше, чем вред, которого можно избежать при правильном использовании прибора в домашних условиях.
Перед покупкой следует учесть: объем и площадь помещения; дизайн устройства, оно может быть компактным настольным, отдельно стоящим, настенным, универсальным; тип устройства – ультрафиолетовая очистка, фотокаталитическая, рециркуляторы и другие. Цена ионизатора зависит от модели, типа, производителя, на сколько квадратных метров он рассчитан и есть ли у него дополнительные системы очистки воздуха. Вы можете сравнить несколько моделей и выбрать наиболее подходящую для вас.
Насколько полезен ионизатор воздуха в вашей квартире?
Оценивая все положительные стороны использования ионизатора воздуха, можно однозначно ответить, что это незаменимый прибор для каждой семьи. Ведь сейчас квартиры наполнены различными приборами, которые в своей работе являются источником вредного излучения положительно заряженных ионов. Конечно, невозможно полностью оградить свою семью от технологических новинок, значительно упрощающих жизнь, поэтому идеальным вариантом минимизации их вредного воздействия на организм является использование ионизаторов воздуха для квартиры.
Ионизация не только очищает воздух, но и устраняет неприятные запахи. Используя прибор, вы создадите в своем доме атмосферу чистого и свежего воздуха, насыщенного отрицательно заряженными ионами. Это улучшит ваше настроение, укрепит иммунную систему и поднимет настроение!
Витаминная осведомленность для всей семьи.
Сегодня человечество потребляет множество продуктов, содержащих химически опасные, в той или иной степени разрушающие иммунную систему организма вещества. Поэтому современный человек более восприимчив к простудным и вирусным заболеваниям. Незагрязненный выхлопными газами, свежий горный воздух и натуральные продукты поддерживают здоровье, иммунную систему, поэтому жители горных регионов почти никогда не болеют и, как правило, долгожители. Свежий воздух наполнен необходимым количеством отрицательных ионов, которые способствуют общему здоровью и бодрости. Но как насчет людей, живущих в больших городах?
В помещениях, в офисах, в домах, воздух, поступающий с улицы, недостаточно хорош для легких человеческого организма. Выхлопные газы и другие летучие химические вещества, присутствующие в воздухе, вызывают головные боли, усталость, бессонницу. Ученые представили решение проблемы городского воздуха – “ионизирующее устройство”, которое не только насыщает воздух аэроионами, но и нейтрализует все неприятные запахи, проникающие в квартиру с улицы. У беременных женщин наиболее чувствительный организм, поэтому очиститель воздуха с ионизатором для них наиболее необходим. Препарат используется для профилактики гриппа, ОРВИ, простудных и вирусных заболеваний в период эпидемии гриппа.
Что потребуется для сборки?
Перечень необходимых изделий и материалов будет зависеть от вида самодельного ионизатора. Начнем с самой простой конструкции. Для изготовления такого прибора нам понадобится:
- пара пластмассовых коробочек из двух половинок, которые находятся внутри каждого «Киндер-Сюрприза»;
- пара проводов диаметром 0,5 мм;
- разборная штепсельная вилка;
- изолента;
- ножницы;
- игла.
Попробовав свои силы в изготовлении элементарного ионизатора, можно будет перейти к более сложной версии, предназначенной для применения в автомобиле. Для создания такого прибора понадобятся следующие компоненты:
- трансформатор;
- генератор преобразователя.
Тип генератора значения не имеет, вполне подойдет даже одноконтактный.
Если среди старого хлама в гараже или в кладовке у вас найдется распространенный когда-то интегральный таймер марки «555», генератор можно извлечь из него. Он имеет примитивное устройство, но для самодельного ионизатора вполне сгодится.
Ценность гидроионизатора
Устройство вырабатывает две разновидности воды: кислотную и щелочную. И осуществляется это путем жидкостного электролиза. Стоит отдельно сказать, почему ионизация приобрела такую популярность.
Чтобы вода обладала негативным и позитивным зарядами, ее непременно приходится очищать от сторонних примесей. И в этом помогает фильтрование: электрод с минусовым зарядом притягивает щелочные вещества, с плюсовым – кислотные соединения. Так можно получить два разных вида воды.
Щелочная вода:
- помогает стабилизировать АД;
- способствует усилению иммунитета;
- нормализует метаболизм;
- противостоит агрессивному действию вирусов;
- помогает в заживлении тканей;
- проявляет себя как мощный антиоксидант.
Кислотная вода, позитивно заряженная, считается сильным дезинфицирующим средством, подавляюще действует на аллергены, борется с воспалением и негативным воздействием грибков и вирусов в теле. Помогает она и в уходе за ротовой полостью.
Гидроионизаторы могут работать за счет двух стимуляторов. Первый – драгметаллы, а если конкретнее – серебро. Сюда же можно отнести и действующие подобным образом полудрагоценные металлы (коралл, турмалин). Второй – электроток. В ходе работы такого устройства вода обогащается, а также дезинфицируется.
Ионизатор воздуха своими руками: описание и схемы
Сделать ионизатор своими руками возможно, если использовать для этой цели, предложенные в интернете схемы и четко следовать всем инструкциям и рекомендациям. Однако для начала необходимо определиться с тем, какое именно устройство вы хотите получить в итоге и где именно вы планируете его использовать.
Схема для создания ионизатора воздуха своими руками
Конечно, сделать сложную и многофункциональную модель вряд ли удастся, но изготовление простого ионизатора для квартиры или машины вполне под силу каждому. Рассмотрим оба алгоритма изготовления вариантов, обращая внимания на возможные сложности и нюансы, которые обязательно нужно учитывать в процессе работы.
Схема ионизатора воздуха своими руками для домашнего использования
Для того чтобы сэкономить средства и не приобретать готовый ионизатор, его можно изготовить самостоятельно, воспользовавшись для этого следующими материалами:
- 2 пластиковых контейнера небольшого размера (для этой цели можно использовать упаковки из-под игрушек «Киндер-сюрприз»;
- вилка с двумя проводами, диаметром 0,5 мм;
- изоляционная лента;
- игла;
- ножницы.
Сборку можно проводить, используя и большее количество пластиковых контейнеров, но для первой попытки достаточно и двух.
Для сборки ионизатора воздуха своими руками можно использовать подручные детали или приобрести их в специализированном магазине
Для начала в каждом из контейнеров, при помощи иглы, необходимо проделать отверстия такого размера, чтобы в них проходил провод. После этого провода нужно раскрутить на жилы и продеть в отверстия таким образом, чтобы в одном контейнере оказались положительные, а в другом отрицательные жилы. После этого их необходимо заизолировать и соединить верхние провода.
Если вилка отделена от проводов, на этом этапе её необходимо присоединить. После этого необходимо подсоединить устройство к источнику питания, чтобы убедиться в его исправности. Для защиты конструкции, можно смастерить небольшую коробочку, которая придаст вашему прибору привлекательный внешний вид.
Как и в случае с покупным ионизатором, важно соблюдать технику безопасности в процессе использования, и строго ограничить доступ детей и животных к прибору
Для сборки продвинутого ионизатора воздуха необходимо понимать основы радиотехнических систем
Автомобильный ионизатор воздуха своими руками: инструкция для изготовления
Немного больше сложностей представляет собой самостоятельное изготовление ионизатора воздуха, предназначенного для использования в автомобиле. Для сборки такого устройства понадобится больше навыков и опыта, так что перед тем как приступить к сборке, стоит хорошо взвесить все аргументы в пользу такого решения.

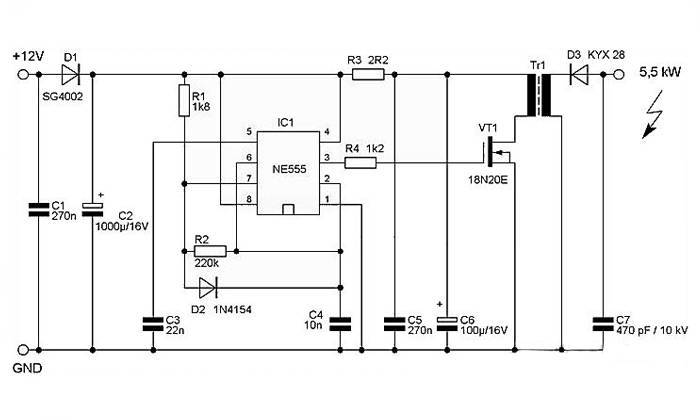

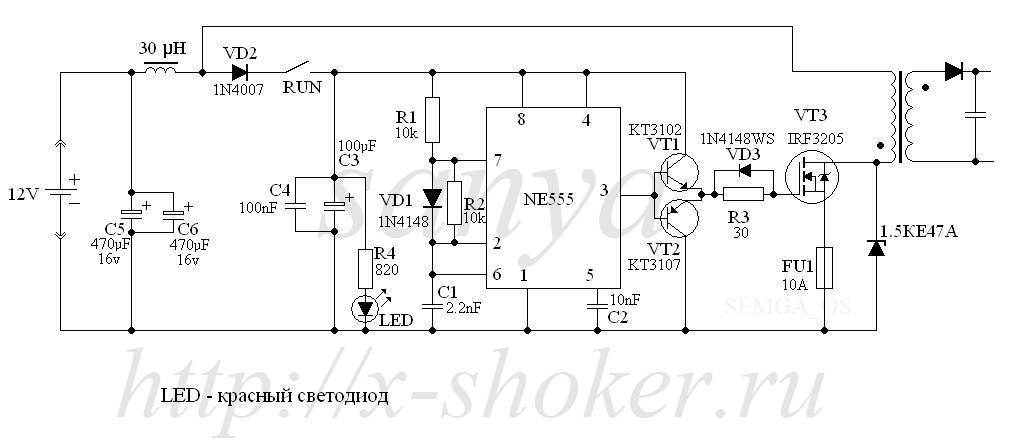

Самой простой схемой сборки считается та, для которой используется генератор на микросхеме 555, которую иногда называют таймером. Это дешевая деталь, стоимость которой не более 15?20 рублей и продается практически в любом магазине радиодеталей. Для ионизатора она необходима, чтобы исполнять роль одноканального генератора. При этом настройка его рабочей частоты осуществляется путем подбора компонентов цепочки RC.
Чтобы сэкономить на покупке трансформатора, можно взять, например, тот который мог остаться от старого системного блока. В этом случае трансформатор аккуратно выпаивается из общей цепочки.
Ионизатор воздуха для автомобиля можно собрать самостоятельно, используя видео уроки из интернета
Далее необходимо заменить старую обмотку. Для этой цели можно использовать несколько слоев изоляционной ленты, которые нелишним будет обмотать сверху еще и 2?3 слоями канцелярского скотча.
После этого, согласно схеме, таймер необходимо подключить к трансформатору и присоединить умножитель напряжения, который собирается из конденсаторов и диодов КЦ 106. Затем проводки от умножителя раздвигаются на расстояние примерно 2?3 см друг от друга, после чего можно включить прибор в сеть. Появление характерного запаха озона в воздухе будет свидетельствовать об исправной работе устройства.
Ознакомившись со всеми характеристиками и возможностями приборов этого типа, не остается никаких сомнений в том, насколько положительное влияние на человека могут оказывать ионизаторы воздуха для дома. Цены на эти устройства бывают самыми разнообразными, так что каждый наверняка сможет подобрать для себя подходящий вариант, чтобы улучшить качество воздуха и восполнить недостаток ионов.
Люстра Чижевского Своими Руками Схема и Описание
Большинство из нас уделяет много внимания тому, что мы едим и пьем, какой ведем образ жизни, и в то же время совершенно ничтожный интерес проявляем к тому, чем мы дышим.
«Построив себе жилище, — говорил профессор А. Л. Чижевский, — человек лишил себя нормального ионизированного воздуха, он извратил естественную для него среду и вступил в конфликт с природой своего организма» .
От конструкции «люстры» во многом зависит эффективность работы аэроионизатора
Поэтому и к изготовлению ее следует отнестись с особым вниманием

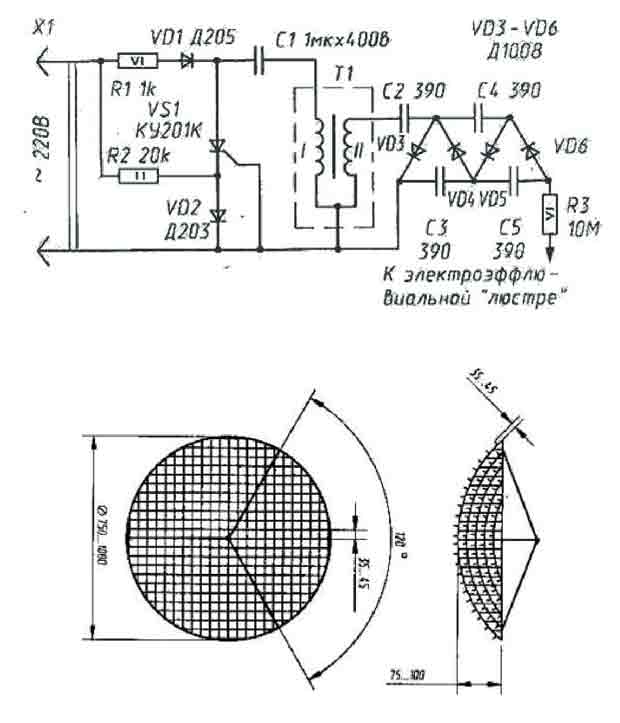

К ободу «люстры» через 120° прикреплены три медных провода диаметром 0,8. 1 мм, которые спаяны вместе над центром обода. К этой точке подводится высокое напряжение. За эту же точку «люстра» крепится с помощью рыболовной лески диаметром 0,5. 0,8 мм к потолку или кронштейну на расстоянии не менее 150 мм.
Преобразователь напряжения необходим для получения высокого напряжения отрицательной полярности, питающего «люстру». Абсолютная величина напряжения должна быть не менее 25 кВ. Только при таком напряжении обеспечивается достаточная «живучесть» аэроионов, обеспечивающая им проникновение в легкие человека.

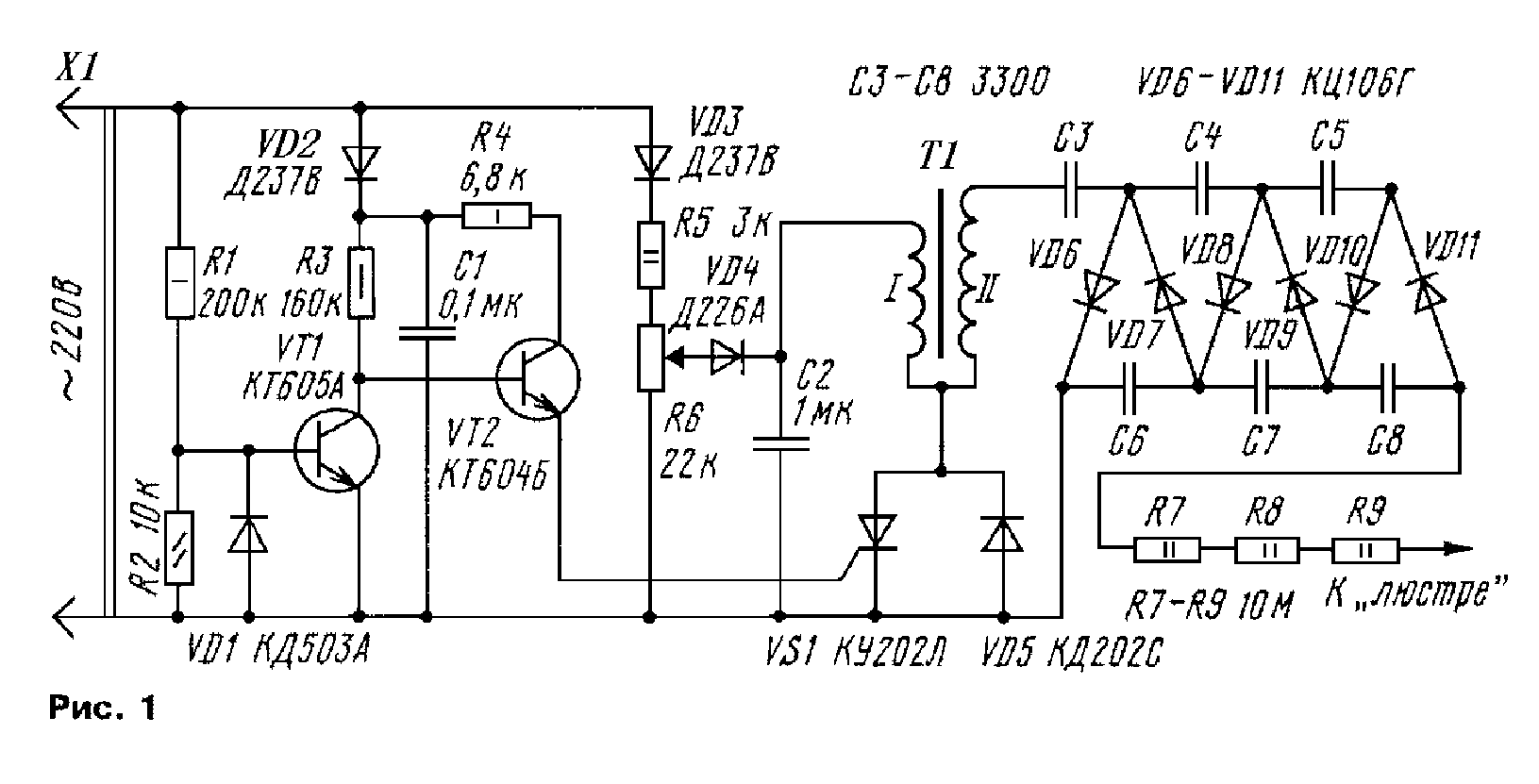

Схема простейшего преобразователя напряжения, прошедшего буквально двадцатилетнюю проверку на повторяемость , приведена на рис. 2,а. Особенностью его является непосредственное питание от сети.
Импульсы высокого напряжения (они двусторонние, поскольку при разрядке конденсатора в цепи первичной обмотки возникают затухающие колебания) выпрямляются выпрямителем, собранным по схеме умножения напряжения на диодах VD3-VD6. Постоянное напряжение с выхода выпрямителя поступает (через ограничительный резистор R3) на электроэффлювиальную «люстру».
Монтировать детали аэроионизатора следует в корпусе соответствующих габаритов так, чтобы между выводами высоковольтных диодов и конденсаторов было достаточное расстояние (рис. 3). Еще лучше после монтажа покрыть эти выводы расплавленным парафином — тогда удастся избежать появления коронного разряда и запаха озона.
Аэроионизатор не нуждается в налаживании и начинает работать сразу после включения в сеть. Изменять постоянное напряжение на выходе аэроионизатора можно подбором резистора R1 или
конденсатора С1. Для некоторых экземпляров тринисторов иногда нужно подобрать резистор R2 по моменту открывания тринистора при минимальном сетевом напряжении.
При работе аэроионизатора не должно быть никаких запахов. Это особо оговаривал профессор А. Л. Чижевский. Запахи — признак вредных газов (озона или окислов азота), которые не должны образовываться у нормально работающей (правильно сконструированной) «люстры». При их появлении еще раз нужно осмотреть монтаж конструкции и подключение преобразователя к «люстре».
О сеансах аэроионизации. При сеансе следует находиться не ближе 1 . 1,5 м от «люстры». Достаточная продолжительность ежедневного сеанса в обычном помещении 30. 50 мин. Особенно благотворное влияние оказывают сеансы перед сном.
Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Люстра Чижевского – польза и вред ионизации, как сделать прибор своими руками Люстра Чижевского, польза и вред которой до сих пор вызывают споры ученых, представляет собой комнатный прибор настольного или подвесного типа. Спрашивайте, я на связи!
Toyota Auris 2008, двигатель бензиновый 1.8 л., 136 л. с., передний привод, вариатор — электроника
Toyota Auris, 2008
Toyota Auris, 2008
Toyota Auris, 2008
Привет. Хочу немного упростить многим, кто себе решил поставить подобное. Кнопка в режиме clean замыкает контакты 5 и 6, в режиме ion замыкает 4 и 5 на (и там и там на постоянку). Контакты расписал, чтобы можно было подобрать другую кнопку под свои родные гнезда, если такие есть свободные. Кто хочет сэкономить на комплектующих, рекомендую купить косу салонную (проводку) от тойоты. Она стоит недорого (соответственно на разборке — 1000 руб.). Я купил от висты и на ней нашел целых 3 диода шотке, взял от нее пины для всех разъемов, провода всех цветов. Так же хочу добавить 5 своих копеек.Взял с косы реле и плюсовой провод на питание ионизатора пустил через него. Сигнал на срабатывание реле взял с плюса на мотор обдува. Это нужно чтобы ионизатор работал только при включенном обдуве. Японцы предупреждают, что нельзя допускать работы без работающего обдува и НЕЛЬЗЯ ничего помещать в воздуховоды металлического. Всех с новым годом.
Назначение и принцип действия ионизатора
Как показали исследования, количество ионизированного содержимого в воздушном пространстве городских квартир, полезного для человека, примерно в 10-15 раз меньше от требуемой нормы. В естественных природных условиях в зависимости от конкретной местности, их количество составляет 600-50000 единиц на 1 см 3 .
Стандартный очиститель воздуха, применяемый в домашних условиях, способствует повышению уровня полезных ионов, благотворно влияющих на организм. Укрепляется иммунитет, нормализуется сон и работу сердечно-сосудистой системы, человек значительно меньше утомляется, снижен риск инфекционных и других заболеваний. Работа ионизатора для квартиры способствует удалению из воздуха аллергенов и пыли, бактерий и вирусов, а сам воздух становится гораздо чище.
Основной функцией ионизатора является придание воздушным частицам отрицательного заряда, после чего они становятся так называемыми аэроионами, благотворно действующими на людей. За счет наэлектризованных молекул кислорода воздушная среда оздоровляется, а общее самочувствие человека улучшается. Для того чтобы обыкновенные частицы стали отрицательными ионами, воздушная масса должна пройти через коронный электрический разряд. Аллергены, пыль, болезнетворные микроорганизмы проходят через ионизатор и получают электрический заряд.
После этого какая-то их часть попадает на пластину с противоположным зарядом и притягивается к ней. Другие вредные вещества и частицы быстро оседают на поверхностях возле ионизатора, а затем удаляются во время влажной уборки.
Создание внутри ионизатора коронного разряда осуществляется под действием электрического тока высокого напряжения, как минимум 15 кВ. Его подача осуществляется с повышающего трансформатора в виде импульсов на заостренные металлические электроды, образующие единую систему. Одновременно происходит образование молекул О3 – озона, вредного для организма в количестве, превышающем норму. Поэтому ионизатор воздуха, изготовленный своими руками, должен обеспечивать нужную концентрацию путем регулировки разряда на определенную частоту и силу.
Следует учитывать, что ионизировать воздух с помощью данных устройств не рекомендуется в помещениях, где находятся люди со злокачественными опухолями, с повышенной температурой, а также дети, возрастом до 1 года. Ионизатор, сделанный самостоятельно, нежелательно использовать в запыленных или задымленных комнатах.
Что такое Чижевского: немного теории
Для существования организму человека необходимо воздух. А для комфортной и долго жизни – качественный и чистый воздух. Ион – один из элементов, который содержится в воздушном пространстве. Он имеет свойство становиться отрицательным или положительным, в зависимости от типа заряда.
Так, что же представляет собой лампа Чижевского? Это устройство, которое способно изменять число электронов в воздухе. Причем, это самое первое устройство в истории, которое способно на такое.
Если совсем упростить описание, и обойтись лишь одним предложением, то изобретение Чижевского можно назвать обычным управляющим электродом.
