Как делается gsm сигнализация для гаража своими руками

Особенности систем охраны для гаража

Гараж можно защитить с помощью обычной системы сигнализации, устанавливаемой в коттеджах и частных загородных домах. Однако эти системы достаточно дороги и их установка в подсобном помещении, которым по сути является гараж, экономически невыгодно. Кроме того, гаражи размещаются в достаточно отдаленных местах, где нестабильно работает (или вообще отсутствует) система центрального электроснабжения.

Отечественный рынок предлагает автолюбителям охранные сигнализации, разработанные специально для гаражей. Эти охранные системы способны выполнить минимально необходимый набор функций и эффективно работают в неблагоприятных условиях эксплуатации, свойственных гаражным помещениям.

Вариант первый

Из комплектующих материалов понадобится: кнопочный телефон (можно самый дешевый, но работоспособный и с хорошим аккумулятором), магнит, провода, геркон и простой выключатель.

Сам процесс сборки довольно прост и состоит из нескольких простых этапов:

1. Настройте вызов необходимого номера (к примеру, свой мобильный) на одну из кнопок.

2. Снимите переднюю панель мобильника. Это необходимо для получения доступа к контактной группе устройства и подключения проводов.

Но здесь может быть несколько вариантов:

— функция приема и отбоя звонка находится на одной клавише. В этом случае один провод подпаивается именно к ней, а второй – к цифре, которую вы назначили для вызова необходимого абонента;

— если же под функции вызова и отбоя задействованы различные клавиши, то необходимо к каждой из трех клавиш подпаять свой провод и использовать трех контактный геркон.

К слову, преимущество такого монтажа в том, что телефон будет отключаться вместе с сигнализацией, что позволяет существенно экономить емкость батареи.

3. Последний шаг – установка магнита на двери (гаража или автомобиля), а также настройка его работы.

Дальнейший принцип очень прост: при открытии двери контакты геркона размыкаются, а владелец автомобиля получает тревожное сообщение о проникновении в автомобиль (гараж) злоумышленника.

В цепи геркона должен быть предусмотрен переключатель, с помощью которого GSM сигнализация будет включаться или отключаться владельцем. При этом место расположения такого выключателя можно выбрать самостоятельно. Главное, чтобы тумблер не бросался в глаза злоумышленникам.

Как пример, можно использовать такую схему.

Преимущество такой системы, собранной своими руками – абсолютная автономность. Главное, что нужно продумать – вопрос постоянной подзарядки аккумуляторной батареи.

Идеальный вариант, если зарядное устройство удастся подключить к бортовой сети автомобиля (в случае с установкой защиты в гараже – к сети 220 В через адаптер).

В этом случае будет обеспечена постоянная подзарядка телефона в течение длительного промежутка времени.

Недостаток такой системы – небольшая задержка в работе, ведь на вызов абонента должно уйти какое-то время.

Если вдруг злоумышленники быстро зашли в гараж (сели в автомобиль) и закрыли дверь, то цепь будет разомкнута и сигнал может не дойти.

Но и эту проблему можно с легкостью решить – достаточно оборудовать магниты специальным изделием, которое предотвратит повторное размыкание цепи.

Здесь есть множество вариантов решения проблемы. К примеру, один из самых простых – установить магнит таким образом, чтобы при быстром открытии дверцы он смещался.

В этом случае после закрытия двери цепь не разомкнется сразу и GSM сигнализация сделает свою работу до конца.

Советы по выбору сигнализацию для автомобиля

Часто встречающиеся ошибки и способы их решения

Использование сотового телефона без генератора периодического подключения контакта кнопки вызова ничего не даст. Мобильник выведет номер на экран, но звонка по нему не осуществит. То же самое произойдет в случае постоянной фиксации контакта клавиши набора.

Не сработает сигнализация и при однократном соединении площадок кнопки назначаемого быстрого вызова (некоторые модели мобильных телефонов позволяют привязать номер на определенную цифровую клавишу). Все равно требуется подтверждение на начало связи. Этот вопрос, конечно решаем, но схему сигнализации нужно будет усложнить, чтобы ввести в нее возможность последовательного замыкания двух кнопок. Быстрый набор номера, как он есть

Еще одной ошибкой, обычно не учитываемой начинающими специалистами, считается обеспечение бесперебойного питания системы сигнализации. Грош цена той, которую можно отключить, просто переведя наружный автомат освещения квартиры или дома в позицию «0».

Хорошей идеей станет возможность блокирования работы сигнализации хозяином, чтобы она не включалась при каждой реакции охранных датчиков, даже в случаях, когда все дома.

Способы проникновения злоумышленников в гараж

Вор способен попасть в гараж, используя следующие методы.

  1. Срез петель или самого навесного замка. Популярность данного способа обусловлена тем, что он наименее шумный и максимально простой. Навесной замок можно не только срезать, но также использовать большие кусачки, кувалду или классический лом.
  2. Подкоп встречается крайне редко, но всё-таки используется, поэтому заблокировать ход злоумышленникам необходимо путем бетонирования пола и фиксации стен, чтобы их нельзя было поднять с помощью домкрата.
  3. Создание отверстия допускается, если гараж металлический. В данном случае действует принцип открывания консервной банки, а среди используемых инструментов классическая болгарка, гидравлические ножницы или автоген. Иногда металлическую конструкцию можно просто отогнуть.
  4. Использование отмычек или скрепок для вскрытия замка, подбор ключей. Чтобы обезопасить себя, лучше воздержаться от установки замка с реечным запорным механизмом, поскольку он слишком простой. Замков должно быть два.
  5. Проникновение через крышу возможно, если её поднять домкратом или проломить, особенно, если над стенами есть соответствующий выступ. Угон автомобиля в данном случае сомнителен, но ценного имущества вы можете лишиться.
  6. Пролом кирпичной кладки. Скорость взлома в данном случае будет зависеть от качества кирпичей. В некоторых случаях небольшого лома будет достаточно. Часто такой способ используется для проникновения в соседний гараж, если в первом ничего путного украсть не удалось.

Возможно, вас также заинтересует материал, который посвящён установке такого приспособления, как секретка на автомобиль от угона.

Обязательно прочитайте статью нашего эксперта, посвящённую противоугонным механическим устройствам для автомобилей.

На самом деле возможных способов взлома ещё больше, поэтому установка сигнализации является обязательной мерой. Комплексная защита, предполагающая установку датчиков пола, стен, крыши, а также датчиков вибрации, является идеальным вариантом. Не лишней будет установка датчиков предупреждения об открытии ворот или дверей, движения внутри гаража.

Несмотря на обилие готовых моделей на современном рынке охранных систем, сигнализация для гаража может быть изготовлена самостоятельно. Для этого нужно знать, каким требованиям должно соответствовать готовое устройство.

Преимущества. Недостатки

  • Минимальная стоимость исходных комплектующих по сравнению с промышленными вариантами.
  • Автономное функционирование (только периодическая подзарядка телефона).
  • Оперативное реагирование.
  • Возможность подключить несколько абонентских номеров.
  • Варианты подключения сенсорных датчиков.
  • Беспроводной монтаж.

Минусы:

  • Система легко блокируется при обнаружении. Требуется скрытая установка.
  • Локальное срабатывание.
  • Подавление, изменение сигнала.

Использование GSM системы, сделанной своими руками, оправдано, когда необходимо установить охранное устройство минимальными средствами, а значимость объекта не является высокой. Для дома, квартиры, офиса лучше всего использовать промышленные охранные модификации, отличающиеся большей надежностью, эффективностью, функциональным разнообразием.

Секреты подключения

С момента монтажа GSM сигнализация стоит на страже вашего автомобиля, поэтому каждая мелочь имеет значение. Более того, существует ряд секретов подключения, о которых нужно знать при установке:

  1. Главная задача – обеспечить независимое питание устройству, которое можно будет отключать и включать с помощью скрытого тумблера (об этом мы уже говорили).
  2. Все провода должны прокладываться в местах, куда никогда не проникает влага. Это необходимо во избежание вероятного короткого замыкания и выхода из строя системы.
  3. Постарайтесь смонтировать основной блок, датчики (если они есть) и провода как можно дальше от греющихся, а также вибрирующих элементов автомобиля. В противном случае высока вероятность повреждения системы и выхода ее из строя.
  4. Блок управления устройством должен быть удален от телефона, автомобильной антенны и магнитолы во избежание помех.
  5. Места, где провода переходят от кузова к дверям или от кузова к капоту, необходимо дополнительно укрепить специальными прорезиненными трубками во избежание заломов и повреждений.

Монтаж такой сигнализации – это ответственный процесс, поэтому спешка здесь является лишней. Каждый разъем необходимо зачищать с особой ответственностью и аккуратно изолировать во избежание попадания на него грязи и пыли.

Основные производители

Ключевых производителей современных охранных систем для гаража стоит разделить на две группы – отечественные и импортные, поскольку между ними есть существенная разница. Первые более доступные в плане цены, и им чаще отдают предпочтение, тогда как зарубежные бренды ориентированы на более широкий ассортимент дополнительных функций.

Отечественные бренды

Среди отечественных производителей внимания заслуживают следующие:

  1. «Сапсан» относится к средней ценовой категории и известен тремя моделями сигнализаций: упрощённая GSM Pro, оснащённая беспроводным и проводным датчиком, GSM Pro 2 с радиоволновой локацией, а также наиболее дорогостоящая модель GSM Pro 5Т с датчиком контроля отопления.
  2. «Кситал» — московский производитель, относящийся к категории бюджетных, выпускает модели GSM 12, GSM 4Т и GSM 8. Визуально они одинаковы, охват дистанции небольшой. Их покупка целесообразна для охраны гаражей, где ничего ценного не хранится.
  3. «Бастион» — российский бренд, сборка продукции которого налажена в Китае. Выпускает следующие модели: «Гарант+» отличается самой широкой зоной покрытия, «Смарт+» привлекает покупателей многочисленными элементами для охраны крупных гаражных помещений, «Touch» — модель, оснащённая датчиком открытия для дверей.
  4. Стоит также выделить несколько бюджетных производителей, среди которых «Гранит» и «Страж».

Бюджетная или дорогая?

Деятельными людьми наша держава полнится. Для самых экономных и расторопных есть вариант собрать сигнализацию своими руками, причём некоторые самостоятельно собирают составляющие её приборы.

Для этого покупаются отдельные датчики или сирены, высчитывается самое удобное для них расположение. Настраиваются они через ПКП – недорогостоящий в отдельности российский приёмно-контрольный прибор вроде «Астры 712» или «ВЭРС» – и пожалуйста! Враг не пройдёт незамеченным.

Только действие «обманки» распространяется лишь на пугливых новичков или отчаявшихся найти деньги алкоголиков. Владеющий навыками взлома вор не только обчистит гараж, но и оставит глумливое послание.

Владелец гаража сам должен решить, чем обеспечивать безопасность имущества, исходя из своей осведомлённости и бюджета.

Как установить в гараже GSM сигнализацию

Самодельная сигнализация GSM

Для монтажа устройства понадобятся:

  • Старый мобильный телефон, обязательно кнопочный.
  • Обычный магнит.
  • Герметизированный контакт или гермекон, обычного типа или с тремя контактами, что зависит от схемы подключения.
  • Провода.
  • Одноклавишный выключатель.
  • Паяльник, для монтажа конструкции.

Инструкция монтажа GSM-сигнализации включает несколько этапов:

  • На телефоне на одной кнопке настраивается вызов абонента, номер которого соответствует текущему номеру мобильника владельца гаража.
  • Телефон аккуратно разбирается.
  • Оголяется плата под клавиатурой.
  • Выбирается схема подключения, что зависит от устройства мобильника: от размещения функции включения и выключения – на одной или двух кнопках. Схемы можно увидеть на видео.

Подключение системы сигнализации к мобильному телефону

При размещении команд отбоя и включения на телефоне одной кнопкой, один провод припаивается к этой кнопке, а другой — к цифровой клавише для быстрого вызова.

  • На ворота гаража устанавливается магнит.
  • Геркон настраивается так, чтобы при соединении с магнитом цепь была разомкнута.

Принцип действия сигнализации заключается в следующем:

  • При открывании ворот — геркон контакты замыкает.
  • Телефон начинает звонить по номеру владельца гаража.
  • Для приведения сигнализации в рабочее положение, а затем, наоборот, в схеме предусмотрено устройство дополнительного выключателя.
  • Где монтировать телефон, выключатель и прочие элементы конструкции определяется конструкцией гаража и удобством для его владельца.

Большим плюсом такого типа сигнализации в гараж на батарейках, является независимость ее от электросети. Понадобится лишь своевременно заряжать батарейку мобильного телефона, используя стандартный адаптер. При наличии в гараже электричества, адаптер лучше вмонтировать в сеть, чтобы через аккумулятор телефона он работал при перебоях со светом.

Такой GSM-сигнализации необходимо определенное время для ее срабатывания, которое составляет несколько секунд, пока будет выполняться соединение с номером владельца. Если злоумышленники после проникновения внутрь очень быстро закроют ворота, цепь разомкнется, а вызов сбросится.

Существует множество систем сигнализации для гаража. Каждый выбирает для себя тот вид, который удовлетворяет по конструкции, надежности, а цена не повредит семейному бюджету.

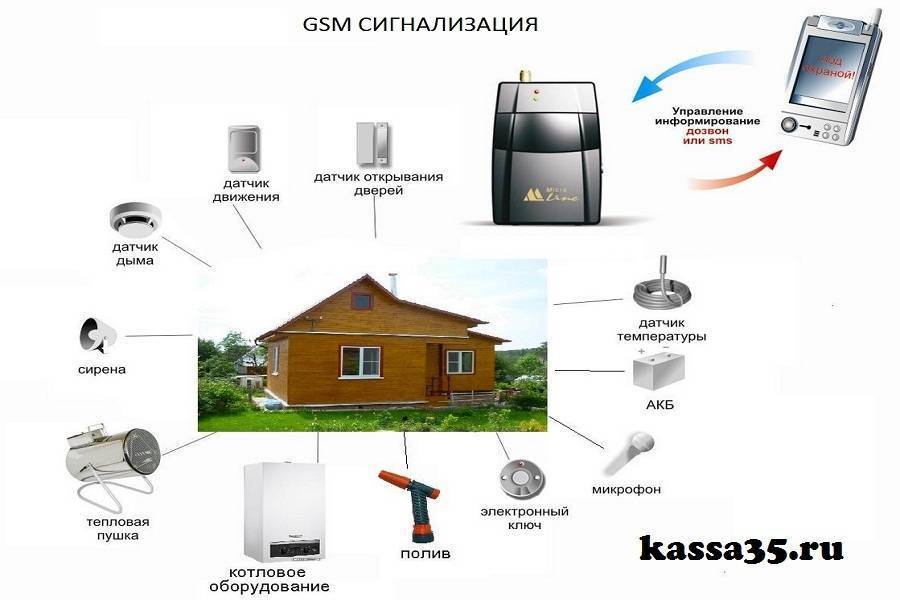

Охранная сигнализация своими руками

  • датчика;
  • приемно-контрольного прибора;
  • исполнительного устройства.

Каждый модуль системы выполняет определенное функциональное назначение. С помощью датчиков фиксируется осуществление конкретного события (открытие дверцы, движение, вибрация). Полученный сигнал датчик, преобразуя, передает через приемно-контрольный прибор на исполнительное устройство, которое, активируясь, сообщает о проникновении в гараж злоумышленника.

Реализовать схемы охранной сигнализации без электричества в гараж своими руками достаточно легко и малозатратно, главное желание и немного терпения.

Охранная сигнализация с сиреной

Сигнализация с сиреной

Произвести самодельную сигнализацию для гаража с сиреной можно имея минимальный набор элементов, который включает:

  1. колокол (сирена);
  2. концевики (от 2 шт.);
  3. аккумулятор;
  4. кнопка Вкл/Выкл;
  5. провод.

Изначально определяем место в гараже для аккумулятора, а колокол размещаем за пределами гаража в недоступном месте. Сирену можно выбрать самую обычную, например такую, какие ставят на самую простую автомобильную сигнализацию. Концевики монтируем на основные ворота, а также рекомендуется установить и на дополнительные двери.

Схема сигнализации: от аккумулятора минус пускаем на массу, плюс подводим через колокол к концевичкам. Когда двери открываются, концевичок замыкается и передает сигнал на массу. Движение прямого минуса замыкает контакты на сирене, активируя ее в виде мощного звукового сигнала.

Недостатком данной схемы является то, что сигнализация самостоятельно не выключается, это отключение производится путем снятия клеммов с аккумулятора, но более удобным решением является изначально добавленная в схему кнопка включения и выключения. Размещать кнопку следует в укромном месте, о котором знает только хозяин.

Схема сигнализации

Также можно сконструировать самоделку на основе недорого китайского блока с пьезосиреной, который состоит из кнопки выключателя, источника питания (3 батарейки) и герконового датчика. В этом случае вместо геркона к блоку защиты необходимо подключить шлейф при помощи двух клеммников. Шлейф можно изготовить из тонкой медной проволоки, подсоединенной к клеммникам гаечным методом. Принцип работы: обрыв шлейфа провоцирует активацию сирены, свидетельствуя о вторжении постороннего.

GSM-сигнализация своими руками

Удобна в использовании gsm-сигнализация – охранная сигнализация на основе кнопочного сотового телефона, которая надежно будет охранять ваш гараж и в любое время может оповестить вас об  угрозе.

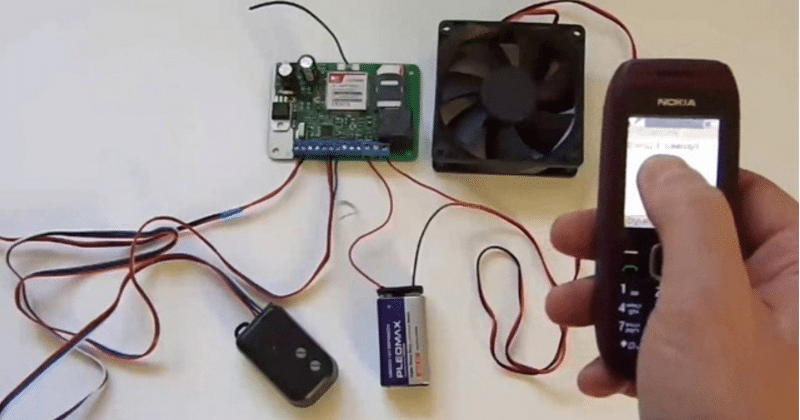

GSM-сигнализация

Устройство данной мобильной сигнализации примерно такое же, как и в случае с сиренной. Главным отличием является использование, вместо звукового сигнала колокола, вызов из мобильника на указанный в настройках номер.

Для реализации мобильной схемы сигнализации понадобится:

  1. любой из кнопочных мобильных телефонов;
  2. активная сим-карта, с возможностью осуществить исходящий вызов;
  3. концевики (от 2 шт.);
  4. провод.

Принцип работы: разбираем телефон и припаиваем к произвольной кнопке, на которую предварительно в настройках телефона устанавливаем быстрый набор на конкретный номер, контакт на массу и контакт на концевики.

Телефон и всю конструкцию сигнализации следует размещать в сухом и укромном месте гаража со свободным доступом к электросети, поскольку телефонный аккумулятор время от времени необходимо будет заряжать. Можно, конечно, подключать телефон непосредственно к электросети, а аккумуляторной батареей пользоваться в условиях отсутствия электричества.

Концевики, как и в предыдущем случае, устанавливаем на ворота и дополнительные двери. Когда ворота открываются, концевики замыкаются, обуславливая удержание кнопки быстрого набора на телефоне и осуществление вызова. Вызов можно сбросить, а можно и взять, прослушав, что творится в гараже.

Недостатком gsm-сигнализации является отсроченное время сигнала: на осуществление вызова необходимо несколько секунд, за которые грабитель может проникнуть внутрь гаража и закрыть ворота или двери, тем самым произвести сброс исходящего вызова. Но и здесь можно предусмотреть определенные уловки, с помощью которых при повторном закрытии двери цепь сигнализации не разомкнется. Например, приспособить магнит на двери.

Причины заменить охранников автоматизированными системами

Зачастую на месте может не оказаться ни очевидцев, ни хозяина, чтобы они могли быстро среагировать. При пожаре машина полностью прогорает за 10 минут, поэтому при возникновении огня каждая минута на счету. Вы сможете удаленно и очень оперативно вызвать пожарную бригаду на место. В противном случае, пока появится достаточно заметный след дыма, чтобы соседи или охрана могли его увидеть, будет уже слишком поздно что-то спасать. К тому же, в выборе между автоматизированным процессом сохранения материальных ценностей и персональной ответственностью доверенных лиц, человеческий фактор всегда будет проигрывать.

Собираем GSM сигнализацию своими руками без старого мобильного телефона на основе платы Arduino Uno

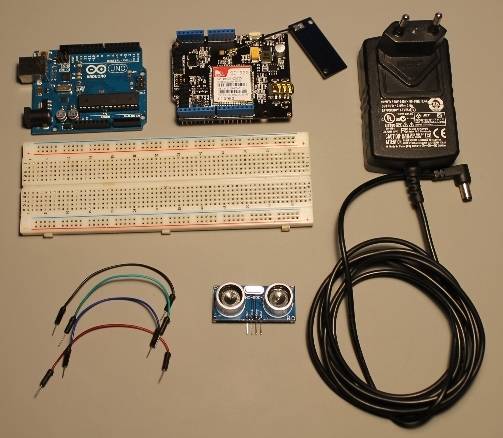

Бывает ситуация, когда старого мобильного телефона под рукой нет, но на GSM сигнализации хочется сэкономить. В этом случае нам поможет плата Arduino со встроенным микроконтроллером. Отличительной чертой этой платы является ее низкая цена и функционал. В нашем примере мы будем использовать плату Arduino Uno, которая стоит примерно 4 доллара (в зависимости от модификаций). За основу этого примера мы возьмем статью «GSM Home Alarm V1.0», автором которой является Уго Гомес. Найти эту статью можно на официальном сайте www.arduino.cc проекта Arduino. Для сборки нашей сигнализации своими руками нам потребуются такие компоненты:

  • сама плата с микроконтроллером Arduino Uno;
  • GPRS Shield V2.0 — GSM модуль;
  • блок питания на 12V@2A;
  • ультразвуковой датчик измерения расстояния HC-SR04;
  • соединительные провода;
  • макетная плата;
  • сим-карта.

Стоимость всех компонентов такой автономной сигнализации составит 35 долларов, что все равно намного дешевле готовых решений. Принцип действия этой сигнализации основан на ультразвуковом датчике HC-SR04, который фиксирует разницу в расстоянии и посылает сигнал на мобильный телефон. Например, если человек попадет в область замера датчика, то датчик зафиксирует расстояние меньшее от положенного и Arduino Uno отправит сигнал на мобильный телефон. Длина измерения этого датчика составляет 4 метра, а угол наблюдения составляет 30 градусов. Благодаря таким характеристикам датчик можно использовать дома, в гараже и на даче.

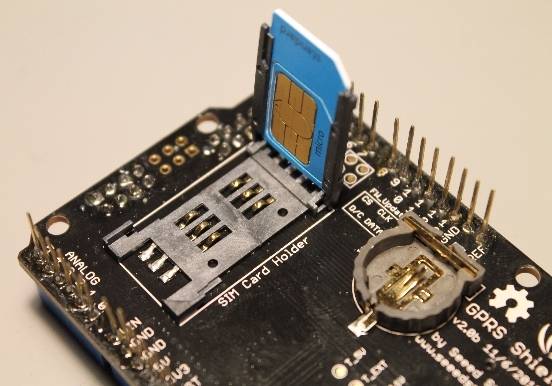

Для сборки этой сигнализации первым делом нужно установить сим-карту в GSM модуль.

Также следует заранее отключить PIN-код на сим-карте. Теперь соединим проводами по схеме, показанной ниже, все компоненты.

Собранная сигнализация GSM будет выглядеть таким образом.

Для того чтобы наш GSM модуль GPRS Shield V2.0 заработал в связке с Arduino Uno, нам потребуется скачать библиотеку SIM900. Загрузить эту библиотеку можно по этому адресу http://www.gsmlib.org/download/GSM_GPRS_GPS_IDE100_v307_1.zip. После загрузки установите эту библиотеку. На дальнейшем этапе нам понадобится открыть и отредактировать файл GSM.cpp, который находится в файле в папке библиотеки SIM900. Дело в том, что GSM модуль GPRS Shield V2.0 в связке с Arduino Uno использует 7 и 8 контакт. Поэтому откроем файл GSM.cpp и исправим значения 27 и 28 строки на:

#define _GSM_TXPIN_ 7#define _GSM_RXPIN_ 8

Теперь нам нужно открыть файл GSM.h, который также находится в папке с библиотекой. В этом файле нам нужно закомментировать 20 и 45 строку, а в 44 строке исправить 8 на 9.

С модулем разобрались, теперь можно переходить непосредственно к коду нашей сигнализации. Сам код можно загрузить по этой ссылке https://create.arduino.cc/code_files/47730/download. В 11 строке кода необходимо заменить «XXXXXXX» на телефонный номер, на который будет посылаться сигнал. Загрузив код в Arduino Uno, можно испытать автономную GSM сигнализацию. Для этого подключим к ней питание и откроем монитор порта. Сам GSM модуль может долго регистрироваться в сети, где вы увидите сообщение «Waiting for Network Registration». Если регистрация в сети пройдет успешно, то сигнализацию можно испытать. Для этого проведите в области работы датчика HC-SR04 рукой, после чего вы увидите сообщение в мониторе порта о данных снятых с датчика. Кроме сообщений в мониторе порта на телефон, указанный в коде, должен поступить звонок.

Из примера видно, что человек, уже работавший с Arduino Uno, сможет легко собрать подобную GSM сигнализацию своими руками. Кроме этого такую систему оповещения можно модифицировать. Например, установить на ней несколько ультразвуковых датчиков HC-SR04. Еще в эту сигнализацию можно добавить инфракрасный сенсор, цена на который в китайских интернет магазинах стартует от 50 центов. Также в эту систему оповещения можно добавить датчики температуры, которые будут оповещать владельца дома, гаража или дачи в случае пожара.

Что необходимо для сигнализации из сотового телефона своими руками

Нам нужен будет сам телефон. Телефон с «быстрым вызовом», при этом таким, чтобы он с одного нажатия выходил из спящего режима, да к тому же еще и вызывал после этого. Если необходимо для быстрого вызова нажимать два раза или более, то такой телефон нам не подходит или придется дорабатывать схему предложенную далее.

Скажем, поставить мультивибратор перед реле, чтобы оно сработало несколько раз. Далее нам надо будет это самое реле, в нашем случае на 5 вольт. Блок питания для него. Корпус в виде распределительной коробки. Зарядное от телефона. И, конечно, датчик движения, который и будет улавливать все перемещения в охраняемом гараже.

Самая простая сигнализация для дома, дачи, гаража — своими руками Лайфхак GSM alarm HC-SR501 Arduino

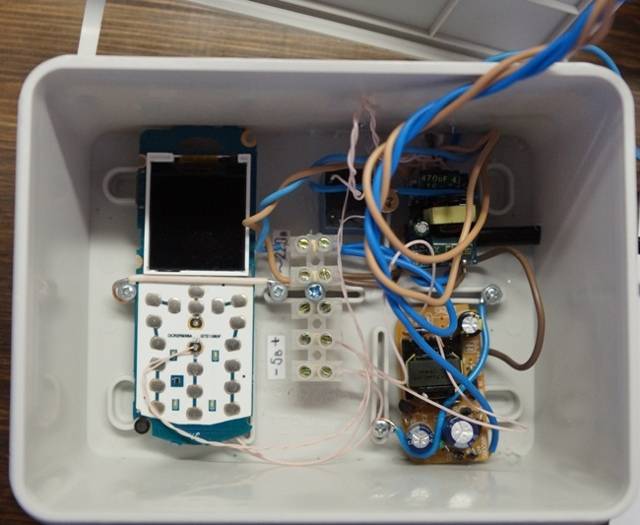

Как подключать элементы сигнализации из сотового телефона и как работает сигнализация

Теперь о схеме подключения всего того, что мы перечислили выше. Все подключается очень просто. Зарядное от телефона к самому телефону.

Датчик движения по его штатной схеме, при этом выход от датчика, то есть тревожный сигнал, подается на блок питания 5 вольт. После питание 5 вольт идет на реле, которое коммутирует контакты кнопки телефона.

Именно на этой кнопке и должна быть установлена функция быстрого вызова. Вот собственно и все!

  Если говорить об особенностях всего того, что мы вам предлагаем собрать, то… Применение датчика на 220 вольт позволяет использовать мощную сирену, которую можно подключить для оповещения о тревоге. Также такие датчики идут в корпусе, что очень удобно.

Еще одним плюсом нашей сигнализации является применение реле, а не транзистора, тиристора и т.д. Эта особенность развязывает между собой сборку телефона и срабатывания тревоги. Что исключает передачу каких-либо токов, обратной связи на телефон.

В итоге стабильность сигнализации и е надежность, как нам кажется, будет выше.

 Кнопка отключения датчика в схеме позволяет отключить датчик по приходу в гараж, а не выключать телефон. Уходя достаточно включить ее обратно и тем самым активировать сигнализацию.
 При установке сигнализации желательно применить бесперебойный блок питания, а также установить сигнализацию в труднодоступном месте. Чтобы ее не успели отключить до момента срабатывания.
 Что же, такая нехитрая схема действительно способна оповестить о проникновении в гараж. При этом, как видите, собрать ее не так уж и сложно своими руками. Ну, а для того чтобы вовсе все стало понятно, предлагаем вам посмотреть видео на эту тему.
