Козырек над гаражными воротами своими руками: как сделать лучше

Для чего над входной калиткой и воротами нужен козырек

Специалисты выделяют следующие предназначения калиточных и воротных навесов:

1. Продление эксплуатационных качеств калитки и ворот. Козырек защищает петли, замки и фундамент от деструктивного воздействия атмосферных осадков. Если при входном проеме в заборе расположена видеокамера или домофон, установка навесного элемента обязательна.
2. Уменьшение снежной шапки зимой. В зимний период навес не позволит собраться большому количеству снега на входе.
3. Декоративность. Козырек, декорированный коваными элементами, добавит общему виду большей визуальной привлекательности.

Идея обустройства навеса над створкой

Учитывая перечисленные факторы, стоит задуматься о создании козырька еще на стадии продумывания конструкции забора

Важно, чтобы навесной элемент аккуратно дополнял ограждение и не выглядел как отдельная его часть

Обустройство навеса начинается с создания прочного каркаса. Для его выполнения используется дерево или металл. Деревянная конструкция имеет короткий срок эксплуатации. Поэтому используемые пиломатериалы дополнительно обрабатывают антигрибковыми средствами.

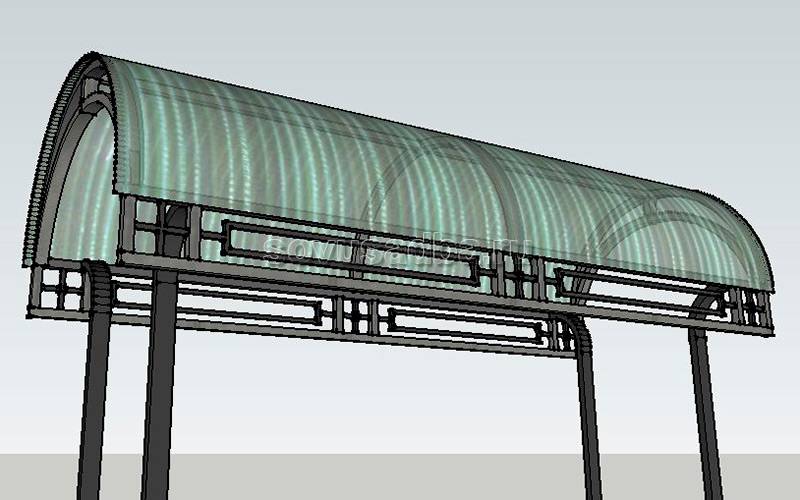

Макет изделия из металла над калиткой

Подбирать материал для козырька следует, ориентируясь на само ограждение, калиточную дверь и ворота. Опорная часть навеса бывает различных конструкций. Для покрытия крыши используются следующие материалы:

• поликарбонат;
• профнастил;
• металлочерепица;
• оргстекло;
• листы ПВХ;
• оцинковка;
• шифер.

Разнообразие форм навесов

Козырек над калиткой из профнастила – один из самых популярных вариантов навеса. Профилированные листы легко крепятся к каркасу навесной конструкции и стоят недорого.

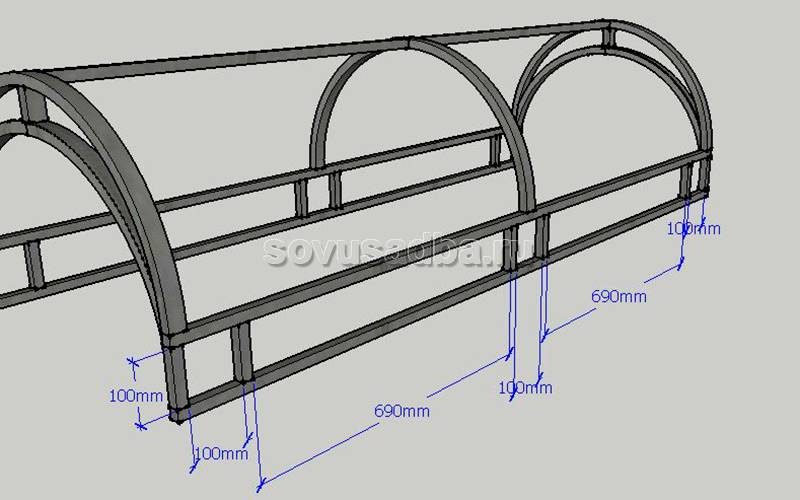

Схема каркаса с основными размерами

Поликарбонат – наиболее легкий материал в плане самостоятельного монтажа. Помимо простоты в использовании, он выделяется красотой и низкой ценой. Учитывая большой спрос на него, производители расширили ассортимент, включив разнообразие цветовой гаммы. Следовательно, встречающиеся в продаже листы поликарбоната имеют разную фактуру и цвет.

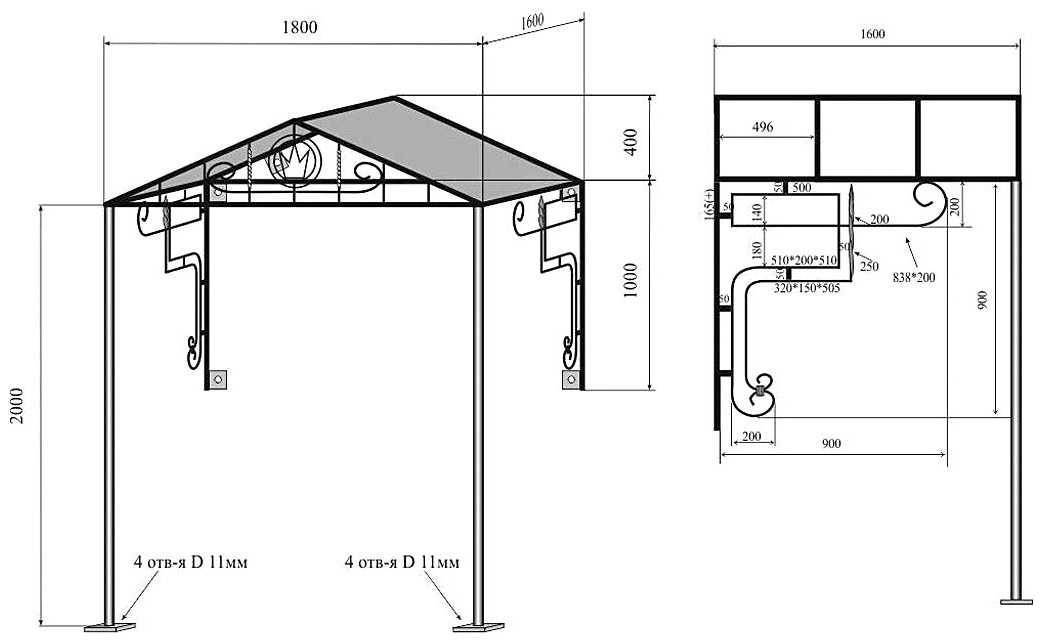

Эскиз двускатной конструкции для калитки

Изготовление арочного гаражного козырька

https://www.youtube.com/watch?v=i68O92lh9nU

Округлые формы этой конструкции прекрасно сочетаются с любым архитектурным строением. Кроме того, использование поликарбонатных листов в качестве кровли поможет сделать работу легко и быстро.

Алгоритм выполнения:

1. Разметка и проектирование такого козырька будет немного сложней. Каркас имеет изогнутую форму, но при этом также должен обеспечивать дополнительную защиту от воды по бокам.
2. Дуга рассчитывается по длине и выбранному изгибу вылета. На основании этих данный собирается основание.
3. Уголок или трубы при монтаже каркаса необходимо согнуть при помощи трубогиба под нужным радиусом.
4. Недлинные козырьки делаются при помощи двух дуг, если длина значительная, лучше увеличить это количество.
5. Крепление каркаса осуществляется к стене, а при необходимости и к вертикальным стойкам. Боковые подпорки могут быть достаточно длинные и выполнять еще и декоративную функцию.
6. Накрывать козырек желательно гибкими материалами, подбирая способ крепления согласно рекомендациям производителя.

Как вариант, можно рассмотреть стоимость приобретения готового каркаса, на который затем самостоятельно установить листы поликарбоната. Этот материал весьма хрупкий, что необходимо учитывать при монтаже. Лучше всего использовать тонкие сверла, а дрель выставить на маленькие обороты.

Монтаж конструкции из поликарбоната

1. Промежуток посреди опорных столбов, на которых будет установлен козырек, измерить, а после – создать свой уникальный чертеж.
2. Подготовить столбы. При использовании столбов из кирпича кладка удлиняется на 40 см. По центру устанавливается профиль из металла. При установке под воротами стальных опор, основу прикрепляют к ним.
3. Установить арматуру в виде буквы П.
4. Приварить остатки профиля для вылета козырька к верхней трубе.
5. Установить боковую распорку между столбом и вылетом козырька. Распорка создаст необходимую твердость изделию.
6. Подготовить к сборке части навеса. Сначала сделать два сгиба из тонкого металла.
7. Собрать конструкцию изделия. Для этого приготовленные сгибы приварить к вылетам. Они дополнительно скрепляются по длине с трубами. Очистить участки сварки.
8. Установить поликарбонат. Тонкие листы режутся ножом, а более толстые – с помощью циркулярной пилы. Прикрепить вырезанный пласт материала к основе. Во время проведения всех процессов поликарбонат должен находиться под пленкой, для того, чтобы не повредить материал. Пленку снимают после окончания работ.
9. Провести грунтовку и окрашивание элементов.

Красивый и прочный кованый козырек, сделанный самостоятельно над калиткой, увеличит длительность эксплуатации ворот. Проявив фантазию и смекалку, можно создать конструкцию, которая идеально подчеркнет дизайн калитки и дома.

Из видео можно узнать, как создать оригинальный козырек своими руками.

Односкатная конструкция подвесного козырька

Односкатный навес представляет собой простую конструкцию с небольшим весом, его можно сделать опорным или подвесным способом. Для каркаса можно использовать дерево или металл. Покрытие лучше всего выбрать такое же, как на кровле здания.

Односкатный стальной козырек

Сооружение односкатной конструкции козырька для въездных ворот гаража выглядит так:

1. Измеряем ширину ворот, к полученному значению добавляем по 30 см с обеих сторон, таким образом получим общую ширину козырька. Измеряем расстояние въездного настила, которое козырек должен закрыть. Высоту козырька определяем, исходя из конструкции гаража, при этом следует учесть, что угол наклона должен быть не менее 20 градусов. Чертим эскиз и определяем длину ската.
2. Подготавливаем равные длине ската стропила, пристенную балку и подкосы. Они могут быть выполнены из металла или дерева. Собираем детали между собой. В случае деревянного сооружения каркаса для их соединения применяем саморезы, ну а если каркас будет металлический, делаем это с помощью сварочного аппарата.
3. Крепим каркас над воротами. Пристенная балка закрепляется с применением нержавеющих шурупов, подкосы закрепляются анкерами.
4. На стропильную систему козырька укладываем обрешетку, которая может быть выполнена из брусков или обрезной доски. Если в качестве покрытия вы выбрали профилированный металлический лист или шифер, расстояние между досками обрешетки может быть от 20 до 40 см. В случае использования гибкой черепицы необходимо сооружение сплошной обрешетки.
5. На обрешетку укладываем кровельное покрытие и закрепляем его. Способ крепления покрытия зависит от вида применяемого материала. Для этого могут быть применены гвозди, кровельные саморезы, саморезы с термошайбами и т. д., то есть крепеж выполняется в соответствии с рекомендацией производителя того или иного материала.
6. Для защиты от осадков нужно выполнить монтаж планки примыкания. Как правило, она выполнена из металла и устанавливается в верхней части ската таким образом, чтобы ее верхний загнутый край был углублен в штукатурку. После этого на нижней части ската монтируем карнизную планку.
7. Завершающим этапом монтажа односкатной конструкции козырька для въездных ворот гаража будет монтаж водосточного желоба, который для отвода воды должен иметь небольшой уклон.

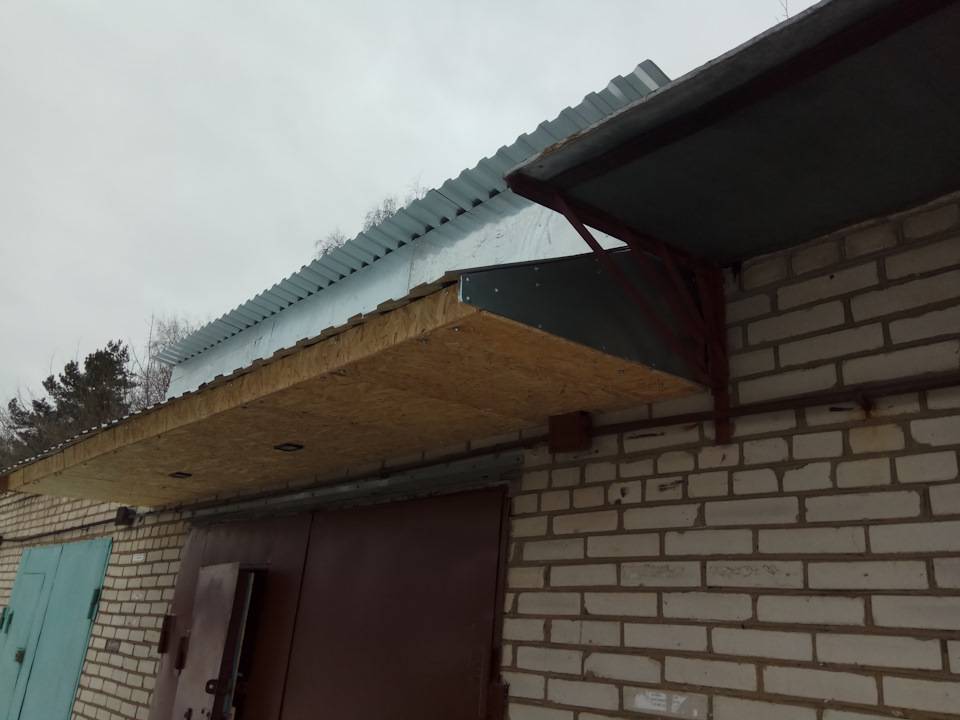

Козырек на гараж

Немаловажный элемент конструкции — козырек над воротами гаража. Ему отводится защитная роль от атмосферных осадков, кроме того, так можно уберечь ворота от замерзания. Если гараж расположен вблизи жилого дома, козырек придаст зданиям завершенный вид и уникальный дизайн. Для изготовления применяются различные материалы, а сама конструкция может быть навесной или крепиться на подпорках. В нашей статье рассмотрена возможность сделать козырек над воротами гаража своими руками. Полезные рекомендации и подробный алгоритм действий поможет справиться с такой работой без лишних усилий.

Изготовление навесов

Решение о сооружении козырька должно приниматься на этапе строительства забора (ворот), так как в дальнейшем возникнет необходимость в креплении конструкции. Чтобы не ломать готовые опоры, необходимо уже в момент их постройки позаботиться об установке дополнительных закладных деталей в необходимых местах.

20-миллиметровые металлопрофильные трубы соединяют при помощи сварки

Навес для ворот состоит из набора арочных конструкций, выполненных из профильной трубы сечением 20 мм. Ширина козырька обычно составляет 1,5 — 1,8 м. При больших размерах на изделие повышается ветровая нагрузка из-за увеличения парусности конструкции.

Изгибаются элементы с помощью трубогибочного станка, при его отсутствии можно воспользоваться следующим методом:

1. Трубу, служащую основанием арки, независимо от длины делят на 6 равных частей. В центре основания приваривают отрезок, равный 250 мм.
2. Высоту следующих 2 столбиков определяют как произведение величины центральной опоры и коэффициента 0,8888. При расчете размера 2 последних коэффициент равен 0.5556. Опоры устанавливают точно по разметке и приваривают.
3. Профильную трубу, предварительно наполнив песком и заглушив торцы, устанавливают на опоры, фиксируют один конец и сгибают. Место соприкосновения арки и основания фиксируют сваркой.
4. После этого в таком же порядке изгибают другую сторону. В готовой арке оставляют центральную опору, а остальные извлекают.

К продольным ребрам жесткости полученные элементы крепятся электросваркой, с полной проваркой швов. Полученная конструкция посредством опор крепится к закладным на столбах.

Соты должны проходить поперек конструкции. Благодаря такому расположению влага будет самотеком удаляться из внутренних полостей покрытия. Будет идеально, если конструкцию оборудовать водостоками и отвести дождевую воду. Подробнее о том, как сделать ворота и навес смотрите в этом видео:

Двускатный навес более прост в изготовлении и не отличается от сборки арочной конструкции. Здесь арки заменены А-образными элементами, на которые будет крепиться кровельный материал.

Крепится навес аналогично арочной конструкции. Единственным недостатком такого сооружения является шум, возникающий от ударов капель по кровле.

Козырек на гараж

Немаловажный элемент конструкции — козырек над воротами гаража. Ему отводится защитная роль от атмосферных осадков, кроме того, так можно уберечь ворота от замерзания. Если гараж расположен вблизи жилого дома, козырек придаст зданиям завершенный вид и уникальный дизайн. Для изготовления применяются различные материалы, а сама конструкция может быть навесной или крепиться на подпорках. В нашей статье рассмотрена возможность сделать козырек над воротами гаража своими руками. Полезные рекомендации и подробный алгоритм действий поможет справиться с такой работой без лишних усилий.

Составляем проект

Любые работы необходимо начинать с составления бумажной схемы. Для этого измерьте реальные размеры ворот, возможные габариты козырька и его расположение. На этом этапе главное не ошибиться и не повторить печальный опыт многих автолюбителей.

Важные советы:

• Козырек должен выступать над воротами гаража не менее чем на 600 мм, иначе целесообразность такой защиты будет весьма условная.
• Для стока воды необходимо сделать уклон. Обычно он планируется не менее 20 градусов.
• Для надежной защиты петель ворот, к его длине необходимо добавить по 30 сантиметров с каждой стороны. Если это не помешает соседям и не испортит внешний вид знания, козырек можно сделать длинней.
• Крепление шифера или металлического листа необходимо выполнять на обрешетку с шагом от 20 до 40 сантиметров. Для гибких рулонных материалов лучше использовать сплошной лист обшивы.
• Помимо крепежной планки можно загерметизировать места стыков козырька и стены. Приобретать необходимо материалы, стойкие к внешней среде.

Вышеприведенные рекомендации помогут избежать распространенных ошибок. Чаще всего можно увидеть слишком маленький отступ, когда козырек нависает сразу над воротами и мешает их комфортному открыванию. Второй распространенной ошибкой можно назвать короткую плоскую конструкцию, которая не выполняет назначенных функций.

Каркас двускатного козырька

Есть как минимум два способа собрать козырек с двумя скатами: из двух или более (зависит от длины навеса) треугольных стропил или из двух прямоугольных рамок с обрешеткой, закрепленных при помощи ригелей. Второй вариант изображен на рисунке ниже, а первый будет чуть дальше.

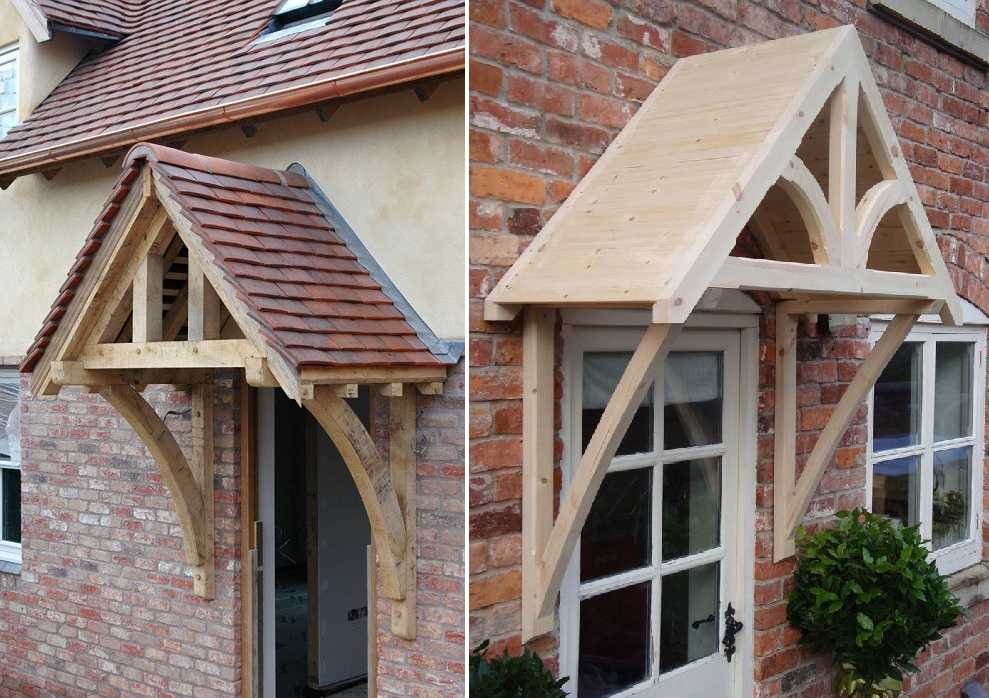

Навес домиком — один из популярных вариантов

Способ первый

Из бруса или толстой доски собираются два четырехугольника, которые объединяются коньковой доской. Угол наклона скатов задается запилами на коньке, фиксируется ригелями — распорным брусом. Так как кровельный материал настилается от конька вниз, планки обрешетки набиваются в противоположном направлении. Под мягкую черепицу требуется сплошной настил. Это может быть влагостойкая фанера или ОСБ.

Как сделать козырек над дверью в виде домика

Также на земле собираются кронштейны — упоры, которые будут передавать нагрузку от козырька на большую площадь стены. Собрать конструкцию лучше на земле (без крепления кровельного материала). Для того чтобы поднять и закрепить навес потребуются помощники или услуги манипулятора.

Способ второй

Второй вариант — сборка отдельных стропильных конструкций. Может быть этот вариант покажется вам проще — по такому принципу собираются все двускатные кровли.

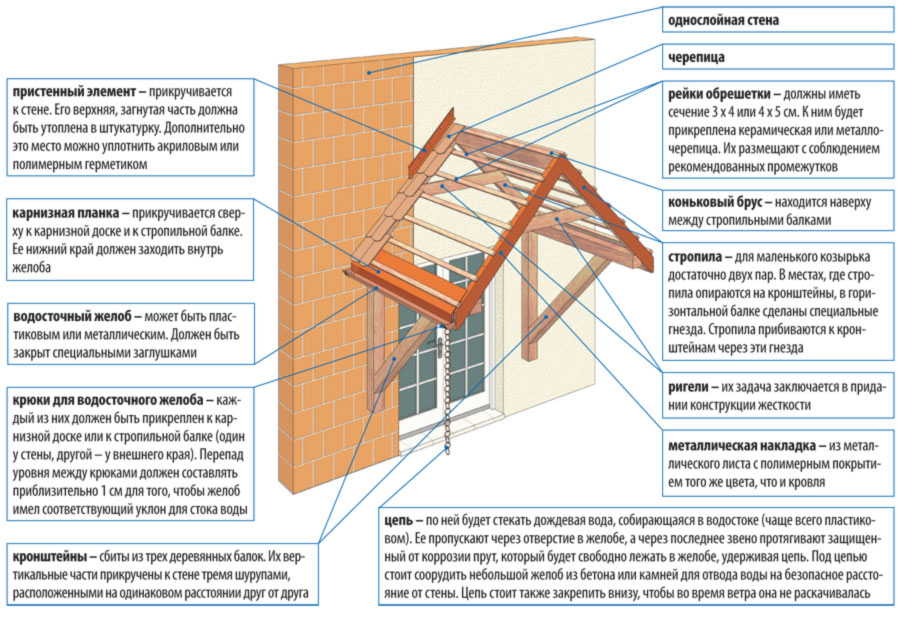

Пример двускатного крыльца со стропильной системой

Тут тоже собирается рама из бруса и нужны кронштейны. Но рама лежит в горизонтальной плоскости, опираясь на кронштейны. Собираются два — три треугольника из стропил, которые опираются на коньковую балку, а она упирается в стойку, которая вторым концом закреплена на раме. Получается мини-модель обычной стропильной системы.

Чтобы улучшить внешний вид, возле стойки ставят укосы. На фото сверху они изогнутые, но это далеко не обязательно. Можно сделать просто из бруса, запилив его под нужным углом. Собирать систему тоже лучше на земле — ровно соединить на высоте не получится.

Из металла

Если каркас козырька будет из металлической трубы, все намного проще. Труба имеет большую несущую способность, поэтому опорных и вспомогательных элементов намного меньше.

Варят два одинаковых треугольника — по размерам будущего навеса. Соединяют их перемычками, длина которых определяется «глубиной» козырька. Чтобы облицовка не прогибалась, наваривают дополнительные перекладины.

Двускатный козырек над крыльцом из металлической трубы

Готовая конструкция навеса дополняется кронштейнами — упорами. На рисунке выше козырек над крыльцом имеет только упор без укосов. Для регионов с малоснежной зимой этого достаточно, а чтобы удержать солидную массу снега, понадобится укос или стойка. А может быть, и то, и другое (как на схеме ниже).

Красивый двускатный навес над входом, из стальной трубы с фигурными упорами и столбами (схема с размерами)

Декоративные элементы — необязательная часть. Тут может быть обычный треугольник.

Изготовление гаражного навеса

Собственники гаражей, желающие сэкономить на данном элементе фасадной стены постройки, стараются сделать козырек над воротами гаража своими руками, не прибегая к помощи мастеров-монтажников. Однако, в этом случае возникает вопрос как сделать козырек правильно? Чтобы козырек над воротами гаража своими руками был надежным, необходимо знать несколько секретов технологии изготовления навесов подобного типа.

Выбор каркаса

Перед тем, как выполнить козырек (навес) на гараж своими руками, следует определиться с выбором материала для каркаса. Прочность и эксплуатационный срок козырька зависит, именно от правильности выбора материала под каркас.

Существует два варианта материалов, распространенных для изготовления каркаса:

• Стальная профилированная труба. Наилучший вариант – квадратное сечение в поперечине. Это дает возможность сделать конструкцию более жесткой, а также надежно закрепить ее к поверхности гаражной стены.
• Деревянный брусок. Вариант материала менее надежен, в смысле сроков эксплуатации, так как древесина подвергается гниению от воздействия погодных осадков. Если все же выбраны деревянные бруски, то целесообразно применять листвяжный материал. Такие бруски имеют высокую структурную плотность, а значит, прослужат несколько десятилетий.

Выбор кровельного материала

Исходя из финансовых затрат, предпочтительнее иметь поликарбонат. Кроме того, с ним легче работать, если монтаж выполняется в одного. Листы без проблем рассекаются на нужные размеры посредством простого ножа, а благодаря весу материала, разместить поликарбонат на каркасе для закрепления сможет хозяин гаража сам, без дополнительной помощи.

Сборка каркаса

Конструкция односкатного козырька наиболее проста в изготовлении, поэтому ее предпочитают собственники гаражей, решившиеся сделать навес собственноручно. Каркаса состоит из нескольких треуголных элементов. Каждый элемент две взаимоперпендикулярные стороны, и одну под углом. Именно к этой стороне будет закрепляться кровельный материал.

Если предполагается сборка каркаса на основе профильной трубы, то необходимо иметь сварочный аппарат, либо обратиться за помощью к услугам сварщика. При неимении таких возможностей, лучше собирать каркас посредством листвяжных брусков. Для этого используются саморезы и специальные стальные уголки, позволяющие прихватывать отдельные бруски, собирая их в единый каркас.

Для работ по сборке козырькового каркаса, а также последующего закрепления кровли, следует иметь шуруповерт. При отсутствии своего инструмента, целесообразно одолжить шуруповерт у соседей по гаражу. Это облегчит и ускорит процесс изготовления навеса.

Монтаж поликарбоната

После сборки несущей конструкции, наступает время устройства на каркасе защитного материала. Для фиксации поликарбоната продаются саморезы со специальной резиновой прокладкой и прижимной шайбой. Такие крепления не позволяют проникнуть осадкам сквозь сквозные отверстия в поликарбонате.

Если навес не имеет значительных размеров, то закрепление кровельного материала целесообразно производить на сделанный каркас, до его монтажа к стене.

Установка козырька

Выбор креплений для установки гаражного навеса зависит от материала стены. Для деревянной стены следует применять саморезы с диаметром от 5 мм. Для кирпичной кладки используются дюбель-гвозди того же диаметра. Длина креплений должна составлять не менее 70 мм для профильной трубы с сечением 20*20 мм, для деревянных брусков с сечением 50*50 мм – порядка 100 мм.

Изготовление гаражного навеса

Собственники гаражей, желающие сэкономить на данном элементе фасадной стены постройки, стараются сделать козырек над воротами гаража своими руками, не прибегая к помощи мастеров-монтажников. Однако, в этом случае возникает вопрос «как сделать козырек правильно»? Чтобы козырек над воротами гаража своими руками был надежным, необходимо знать несколько секретов технологии изготовления навесов подобного типа.

Выбор каркаса

Перед тем, как выполнить козырек (навес) на гараж своими руками, следует определиться с выбором материала для каркаса. Прочность и эксплуатационный срок козырька зависит, именно от правильности выбора материала под каркас.

Металлический каркас

Существует два варианта материалов, распространенных для изготовления каркаса:

• Стальная профилированная труба. Наилучший вариант – квадратное сечение в поперечине. Это дает возможность сделать конструкцию более жесткой, а также надежно закрепить ее к поверхности гаражной стены.
• Деревянный брусок. Вариант материала менее надежен, в смысле сроков эксплуатации, так как древесина подвергается гниению от воздействия погодных осадков. Если все же выбраны деревянные бруски, то целесообразно применять листвяжный материал. Такие бруски имеют высокую структурную плотность, а значит, прослужат несколько десятилетий.

Деревянный каркас козырька

Выбор кровельного материала

Исходя из финансовых затрат, предпочтительнее иметь поликарбонат. Кроме того, с ним легче работать, если монтаж выполняется «в одного». Листы без проблем рассекаются на нужные размеры посредством простого ножа, а благодаря весу материала, разместить поликарбонат на каркасе для закрепления сможет хозяин гаража сам, без дополнительной помощи.

Сборка каркаса

Конструкция односкатного козырька наиболее проста в изготовлении, поэтому ее предпочитают собственники гаражей, решившиеся сделать навес собственноручно. Каркаса состоит из нескольких треуголных элементов. Каждый элемент две взаимоперпендикулярные стороны, и одну под углом. Именно к этой стороне будет закрепляться кровельный материал.

Конструкция односкатного козырька

Если предполагается сборка каркаса на основе профильной трубы, то необходимо иметь сварочный аппарат, либо обратиться за помощью к услугам сварщика. При неимении таких возможностей, лучше собирать каркас посредством листвяжных брусков. Для этого используются саморезы и специальные стальные уголки, позволяющие прихватывать отдельные бруски, собирая их в единый каркас.

Для работ по сборке козырькового каркаса, а также последующего закрепления кровли, следует иметь шуруповерт. При отсутствии своего инструмента, целесообразно одолжить шуруповерт у соседей по гаражу. Это облегчит и ускорит процесс изготовления навеса.

Монтаж поликарбоната

После сборки несущей конструкции, наступает время устройства на каркасе защитного материала. Для фиксации поликарбоната продаются саморезы со специальной резиновой прокладкой и прижимной шайбой. Такие крепления не позволяют проникнуть осадкам сквозь сквозные отверстия в поликарбонате.

Установка козырька

Выбор креплений для установки гаражного навеса зависит от материала стены. Для деревянной стены следует применять саморезы с диаметром от 5 мм. Для кирпичной кладки используются дюбель-гвозди того же диаметра. Длина креплений должна составлять не менее 70 мм для профильной трубы с сечением 20*20 мм, для деревянных брусков с сечением 50*50 мм – порядка 100 мм.

Сколько стоят готовые козырьки?

Конструкция сложной формы с отделкой металлом

Если вы не уверены в собственных силах, можно купить козырек над крыльцом в уже собранном виде. Компаний, занимающихся их изготовлением, в каждом регионе немало.

Стоимость изделия зависит от вида и сложности конструкции. Простейший навес из поликарбоната с гнутым кованым каркасом обойдется в 7-8 тыс. руб. Козырьки сложной формы стоят от 25 до 50 тыс. руб. Работы по их монтажу оплачиваются отдельно.

При выборе навеса стоит остановиться на более прочных изделиях с монолитным, собранным с помощью сварки каркасом. Изделия модульного типа придется собирать самостоятельно.

Тому же, кто умеет и любит работать с металлом, стоит посмотреть видео о том, как сделать кованый козырек:

ВИДЕО: Как сделать козырёк над входной дверью своими руками

Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы

Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Приступаем к делу

Как сделать козырек над гаражом? Для комфортной работы вам понадобится один-два помощника.

Накануне главных работ промазываем заготовленный металл антикором, грунтуем железным суриком, красим. К началу работ краска должна высохнуть.
Нарезаем и заостряем крепёжные стержни из арматуры.

По фасаду размечаем отверстия под избранный тип крепежа каркаса к стене, сверлим их, очищаем о пыли.
На ровной поверхности размечаем стальные уголки по размерам эскизного чертежа, нарезаем. Для эстетичности соединений конструкции торцы уголков, идущих по периметру кровли, обрезаем под 45 градусов.
Собираем треугольные опоры, свариваем, не забывая молотком сбивать окалину. Привариваем рёбра жесткости, кованые элементы.
Восстанавливаем краской обгоревшие при сварке места.
Крепим опоры к стене, тщательно выверяя вертикаль-горизонталь строительным уровнем. Затем привариваем продольный уголок, идущий вдоль стены, крепим его к фасаду

Вслед за ним привариваем внешний продольный уголок, поперечины.
Укладываем на каркас листы поликарбоната, прикрепляем саморезами.ВАЖНО: До окончания монтажа не снимайте с листов поликарбоната защитную плёнку. Она убережёт пластик от случайных повреждений.

Заключительный аккорд — установка примыкающего профиля или слива на стене.

Дополнительная защита с секретом

Однако навесной замок дополнительно защитить всё равно не помешает. Навес влажному воздуху — не помеха, он свободно проникнет в замочную скважину подвергает внутренний механизм коррозии. А в первые ночные заморозки сконденсированная внутри влага превратится в лёд, и намертво заблокирует замок.

Кстати, в непрозрачный целлофановый пакет, надетый на навесной замок, можно предусмотрительно положить маленькую упаковку средства от ржавчины и замерзания механизма (WD40 и подобные).

Если же ворота снабжены лишь внутренними замками, прикройте замочные скважины небольшими листами резины, прикрепленными стальной полосой на саморезах к створкам над замками.

Для этих целей отлично подойдут оторванные брызговики.

А для «аварийного» баллончика можно предусмотреть неприметный тайничок в конструкции стойки. Например, приварите к одной из стоек вертикальный обрезок трубы под размер баллончика. Вставляем его снизу в трубу, затыкаем пробкой от шампанского. Когда понадобится — выдернем пробку, и спасительный баллончик выпадет в ладонь.

Как выбрать хороший замок для гаража? Читайте в статье — здесь.

Строим навесы над входными калитками своими руками

Этот раздел для тех, кто не привык переплачивать и способен поработать своими руками. Нам понадобятся:

• трубогиб;
• сварочный аппарат;
• рулетка;
• стальной уголок;
• маркер;
• дрель;
• перфоратор;
• шуруповерт;
• уровень;
• угловая шлифмашина.

Из материалов:

• профильная труба 20×20/20×30/20×40 мм;
• прут квадратный 10×10 мм;
• анкерные болты;
• саморезы;
• термолента;
• торцевой профиль;
• торцевая перфорированная лента.

Начинаем работу с трубогиба. Задача: изогнуть из профильной трубы 20×30 мм 5 дуг радиусом 350 мм по той схеме, что мы привели. Если не получается, закажите детали на металлобазе, это вас не разорит. Главное, следить, чтобы все заготовки были одного размера.

Задача №2: объединить двадцатым профилем три из имеющихся дуг в одну конструкцию. Понадобится два отрезка длиной по 1800 мм и две вставки по 855 мм. Следите за перпендикулярностью примыканий. Между дугами и обвязкой должен сохраняться прямой угол.

На третьем этапе добавляем конструкции жесткости. Разрезаем оставшиеся дуги пополам и свариваем из них полуовал, как на схеме. Придется повозиться с примерками, поработать болгаркой, но в бою побеждает только упорный. А мы верим, что вы не сдадитесь на полпути.

Приступим к созданию каркаса для продольной фермы. Понадобится еще пара двадцатых труб длиной 1800 мм и обрезки по 100 мм. Все размеры и отступы имеются на фото.

Чтобы конструкция не выглядела так скучно, разукрасьте ее вот таким незамысловатым декором. В качестве материала используйте прут-десятку. Помните, это не только украшения, но и элементы жесткости.

Последними следует приварить четыре поводка из трубы 40×20 мм. Сначала изгибаем ее под углом в 90°, привариваем, как на картинке.

Теперь предстоит зачистить болгаркой все сварные швы, избавиться от пятен ржавчины, покрыть металл краской, но сначала — грунтовкой.

Дальше для навеса над калиткой надо раскроить из листа 6-мм поликарбоната заготовку, заклеить торцы перфорированной лентой, предварительно освободив их от пленки. Обклейте места соприкосновения пластмассы с металлом термолентой. Прикрутите сотовый поликарбонат к каркасу так, как показано на рисунке. После чего закройте его концы торцевым профилем. Козырек готов.

Осталось примерить его и прибить к столбикам анкерами. Только не смотрите, что на нашем рисунке забор деревянный, просто закончились нужные текстуры. А в реале поликарбонатный навес идеально подойдет к ограде из профнастила.

Из чего лучше сооружать навесы над калиткой

Чтобы забор, калитка и навес гармонировали друг с другом и создавали единый ансамбль, ориентируйтесь на материал, из которого сделано заграждение. Если это прочное дерево, выигрышный вариант козырьков – древесина. Красиво выглядят на фоне кирпичной кладки, бетонного или созданного из профнастила забора навесы, выполненные из металла. Особенную эстетичность и неповторимость изделию придают кованые детали.

Различают 2 вида популярного поликарбоната:

1. Сотовый. Панель изнутри выложена ячейками, где присутствуют продольные перемычки. Пустоты характеризуются хорошими высокоизоляционными параметрами и обладают низкой теплопроводностью. Перемычки выполняют роль ребер жесткости, удерживающих козырек над калиткой.
2. Монолитный. Характеризуется литым, цельным листом, напоминающим стекло. Однако он прочнее и безопаснее, имеет небольшой вес. В целом материал выдерживает температуру от -40…+120 градусов. На них не влияют химические вещества, дождь и снег.

Срок службы поликарбонатных козырьков 10 лет и больше.

Козырек над гаражом

Вспомним длинный козырёк кепки-бейсболки, защищающий глаза от солнца и дождя. Вот и ответ на вопрос — зачем над гаражными воротами нужен козырёк.

В дождливый лень вы спокойно запрёте замки на воротах, а затем, открыв зонт, шагнёте из-под навеса в непогоду. С козырьком не придётся и снег от ворот отгребать. Да и чем, собственно? Лопата ведь в гараже!

Под метр вылета козырька снега наберётся немного. Разве что ветром надует. Во всяком случае, приоткрыть створку или калитку, чтобы протиснуться внутрь за лопатой, всегда удастся.

Тяжёлый снег, разрушительный ветер

Выбирая материалы для навеса следует учесть, что впечатление лёгкости снега обманчиво. Влажный снег, который будет накапливаться на козырьке, очень тяжёлый. Это одна снежинка — пушинка. На навесе 1,0 х 4,0 м снежный наст, толщиной всего лишь с пачку сигарет (10 см) будет весить около 0,4 тонны!

Ещё одну опасность представляют порывы ветра. Навес обладает высокой парусностью, крепить его нужно надёжно.

Сделанный своими руками козырек над гаражом — фото:

Как крепить если стена многослойная

В последнее время все больше зданий имеют многослойные наружные стены — вентилируемые фасады, утепление… Несущая часть стены оказывается закрытой парой-тройкой слоев материалов, несущей способности которых хватает разве что на удержание собственной массы. Ничего прикрепить к ним не удастся. Вся нагрузка должна приходится на несущую стену.

Как крепить козырек над входной дверью к трех или двухслойной стен

Даже если наружный слой — отделочный кирпич, к нему крепить ничего не стоит. Кладка обычно ведется в полкирпича. Так что она только внешне выглядит прочной. Массу даже самого небольшого и легкого навеса не выдержит, при этом не помогают и опорные колонны.

Поэтому с любой многослойной стеной во всех отделочных/утеплительных слоях проделывают отверстия, элементы конструкции крепят к несущей стене.
