Металлический каркас для гаража своими руками

Разрабатываем проект

На этом этапе надо определиться с размером будущего гаража, видом кровли, типом фундамента. Это необходимо, чтобы рассчитать количество металла и понять, как будет выглядеть конструкция.

Для одной легковой машины оптимальным будет гараж 6х4 м. Для двух подойдет конструкция 6х8 м. Высота – 2–2,5 м.

Крышу для гаража обычно делают односкатной или двускатной. Первая проще в монтаже и дешевле, потому что не надо покупать дополнительные кровельные элементы. Главное, соблюсти уклон – он должен быть не меньше 10–12 градусов. Делать кровлю из профлиста плоской не рекомендуется, иначе зимой она может прогнуться под толстым слоем снега.

Двускатная кровля требует затрат на конек. Монтировать ее сложнее, но выглядит она привлекательнее.

Каркасный гараж отличается небольшим весом, по сравнению, например, с кирпичным. Поэтому фундамент под него чаще всего делают свайным или столбчатым. Можно залить и ленточный фундамент, а также бетонную плиту, если хочется сделать более основательную конструкцию.

Что надо отразить на чертеже:

  • расположение несущих столбов;
  • кровельную систему;
  • размеры и расположение ворот, калитки, если она нужна;
  • количество и расположение окон.

Совет. Заранее стоит подумать о вентиляции, потому что гараж из профлиста представляет собой герметичную конструкцию, в которой скапливается конденсат.

Преимущества и недостатки конструкции (статья 1)

Сначала для сомневающихся личностей обосную, почем я считаю профлисты и каркас из профильной трубы для гаража лучшими материалами для строительства.

Профилированная труба – вот как выглядит конструктор для взрослых.

Лично для меня определяющими факторами при выборе проекта оказались:

  1. Доступная цена постройки. Тонкие гофрированные листы металла и прямоугольные трубы обойдутся гораздо дешевле, чем необходимое количество кирпича или пеноблоков. И это не говоря о других необходимых материалах.
  2. Недорогой и легкий фундамент. Вес будущей конструкции будет маленьким, поэтому конструировать мощное основание не нужно. Это сэкономит вам денежные средства, время и усилия на возведение укрытия для своего ненаглядного автомобиля.
  3. Простота выполнения работ. Сам процесс при должной сноровке не сложнее, чем постройка домика из детского конструктора. Особенно если вы будете точно соблюдать те советы, которые я даю в этой статье.
  4. Прочность. Несмотря на кажущуюся хлипкость каркасного гаража, благодаря использованию профильной трубы строение будет очень крепким и выдержит даже ураганный ветер. Ну и немалый слой снега сверху.
  5. Возможность демонтажа. Если при сборке вы, как и я, будете использовать разъемные соединения (болты с гайками вместо сварки), то весь этот домик можно легко разобрать и перевезти на новое место. Или продать.

Вряд ли в таком гаражике удастся согреться.

Мне эта конструкция так понравилась, что потом на своем участке я построил еще немало вспомогательных домиков (сарай и летний душ) из профильных труб. Но об этом расскажу потом, сейчас не буду отрываться от темы.

Не могу не упомянуть об одном недостатке строения. Из-за слишком тонких металлических стен, внутри гаража будет холодно. Поэтому придется его утеплить минеральными матами, стекловолокном, пенопластом или другим подобным материалом.

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

  1. Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
  2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
  3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
  4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
  5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
  6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

  1. В местах установки свай нужно вырыть неглубокие ямки.
  2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
  3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
  4. Полости внутри свай залить бетоном.
  5. Устанавливают оголовья, к которым крепится ростверк.

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

  1. Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.
  2. На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.

    Угловые соединения бруса нижней обвязки должны быть тщательными

  3. Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.

    Установка угловых стоек должна контролировать строительным уровнем

  4. Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

  1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
  2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
  3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
  4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

  • металлопрофиля;
  • листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

  • штукатурка;
  • покраска;
  • облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Устройство сборного металлического гаража

Металлические сборные гаражи или разборные гаражи – один из типов нежилой недвижимости, которые применяются для ремонта, а также хранения автомобильной техники. Их особенность состоит в возможности полной разборки, утилизации и перестановки постройки, если в этом есть необходимость.

Демонтаж сборного объекта, в отличие от каменного можно провести своими силами за несколько суток без лишнего строительного мусора.

Преимущества сборного гаража из металла

Данная конструкция имеет ряд преимуществ, которые стоит знать:

Простота установкиУстройство достаточно простое. Для установки не нужен капитальный фундамент, хватит и подпорок, которые будут обеспечивать устойчивость всей конструкции. Все можно сделать своими руками тогда и конечная цена буде значительно ниже. Тем более инструкция по монтажу ест в каждом комплекте.
Скорость сборкиОсобенно этот момент будет к стати, если вы приобрели автомобиль и его не хотите хранить на открытом воздухе. Времени, в среднем, уйдет не больше пары дней (это в том случае, если вы сами будете заниматься работами);
ИспользованиеПодобный гараж можно использовать в любых климатических условиях. Его можно облицовывать разными материалами и даже утеплять. Так же гаражи металлические сборные вы всегда сможете перенести в любое место и это не займет много времени.
СтоимостьЦена данной конструкции будет значительно ниже от стационарной. Так что на этом вы сможете сэкономить.

Секционные гаражи обычно состоит из следующих элементов:

  • Ворота;
  • Крыша (см. Какие бывают крыши гаража: выбираем правильный вариант);
  • Стены;
  • Основание.

Что выбрать — дерево или металл?

Поскольку гараж — постройка типовых размеров (3х6х2.5), и крыша у него чаще — односкатная, об особой прочности каркаса заботиться не стоит.

А вот для гаража на 2 машины, да ещё с рабочим местом, для несущей нагрузки лучше выбрать как основу профиль для каркасного гаража с антикоррозийным покрытием.

Правда, ещё надо учитывать архитектурный стиль всей застройки участка, чтобы гараж не выбивался из общей картинки. Каркасная технология, при любом каркасе, позволяет сохранить внешнее сходство построек, подобрав соответствующий отделочный материал для облицовки.

Залогом долговечности задуманной конструкции будет правильно выбранное место, с учётом уровня грунтовых вод, климата, соседства с коммуникациями. К периоду проектирования относится определение типа строения, въездной зоны, способа открывания ворот.

  1. Каркас деревянного гаража — особенности:
  • выполняется из клеёного бруса или оцилиндрованного бревна, или того и другого вместе; в работу идут доски и рейки с допустимой влажностью не более 18%;
  • используют линейные конструкции 3-х видов: доска 100х50мм — для нижней обвязки; брус 100х100мм — для углов, стропил и перекрытий; брусок 50х50мм — для продольных элементов;
  • в процессе установки, каркас гаража из бруса требует временной фиксации стоек;
  • для усиления жёсткости стойки укрепляются перемычками с соединением саморезами на металлический уголок; количество таких распорок корректируется видом листового материала для отделки;
  • оцилиндрованное бревно как дорогостоящий материал используют при возведении гаража только для нижней обвязки, и то, если все остальные постройки на участке бревенчатые; чаще в таких случаях облицовку делают из блок-хауса (имитация бревна), что создаёт иллюзию бревенчатой стены;
  • основой гаража из деревянного каркаса будет плитный фундамент, который может служить черновым полом;
  • односкатная крыша (с наклоном назад) поверх деревянной обрешётки покрывается досками под рубероид, шифером, профнастилом, металлочерепицей;
  • каркасный гараж из дерева пропитывается антисептиками и антипиренами.

Деревянный каркасный гараж — чертежи:

Металлический каркас для гаража — особенности:

  • выполняется из профильной трубы 2-х видов: 40х20х1 мм — для нижней и верхней обвязки, стоек, стропил 2-скатной крыши; 20х20х1,5 — для горизонтальных элементов;
  • каркас собирают с помощью болтов и нагелей (соединение — каждые 1,5 метра), лучше воспользоваться сваркой;
  • для надёжности крыши увеличивают частоту стропильных элементов и ригелей;
  • стойки каркаса укрепляют укосами (внизу, вверху, посередине);
  • над въездом устанавливают дополнительную балку для подъёма металлических ворот;
  • фасадная облицовка и крыша делаются из профнастила С10; лист укладывается внахлёст, крепится саморезами;
  • чтобы получить теплый каркасный гараж используют пенополистирол, лучше — минеральную вату;
  • внутренняя отделка каркасного гаража из металлопрофиля выполняется на усмотрение владельца: гипсокартон, вагонка, сайдинг; для заделки стыков продаются отделочные детали;
  • при любом покрытии двухскатной крыши (металочерепица, ондулин, профнастил) делается широкий конёк из листового металла;
  • совокупность массы конструкции и автомобиля требуют надёжного фундамента со стяжкой; по углам в бетон закладываю анкеры для крепления обвязки каркаса.

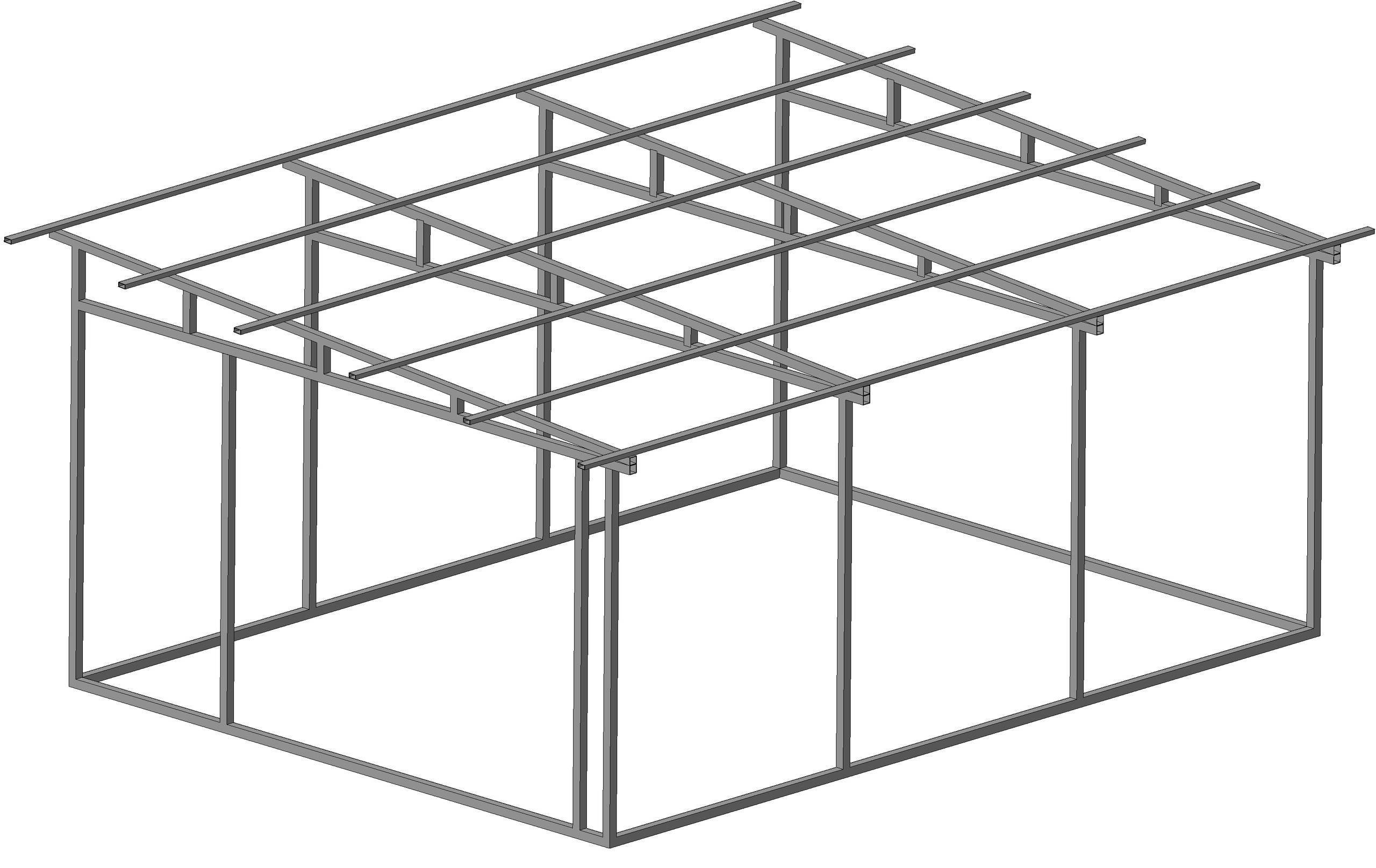

Металлический каркасный гараж — чертежи:

Подготовительные работы

После разработки проекта необходимо приобрести и завезти на строительную площадку определенное количество материала. Так как гараж невозможно построить за один день, необходимо доски складировать. Для этого возводят алюминиевый или деревянный временный навес, чтобы укрыть материал от возможных дождей. Как правило, сверху натягивают полиэтилен. Стоит помнить, что доски должны проветриваться.

Навес для хранения досок

До начала строительства у вас должен быть минимальный набор инструментов:

  • совковая лопата;
  • молоток;
  • перчатки;
  • уровень;
  • доски для опалубки;
  • перчатки;
  • дрель;
  • шуруповерт;
  • болгарка;
  • кисть;
  • гвозди;
  • отвес.

Помимо вышеперечисленного, необходимы доски и брусья для гаража в определенном количестве

  • все доски должны иметь правильный размер и форму;
  • их уровень влажности не должен превышать 10%;
  • у них не должно быть сучков, трещин, любой деформации;
  • полное отсутствие плесени и синевы.

Доски для строительства гаража

Если приобрести брусья с повышенной влажностью, то по истечению непродолжительного времени  они начнут гнить и деформироваться. Такие доски можно высушить, но это займет уйму времени, может даже годы, а стройку придется перенести.

Выбираем основной материал: маркировки на товаре

Профилированный стальной лист используют для стен гаража, кровли и ворот. Информация о назначении и размеры материала указывается производителем.

  1. Марка С – листы для облицовки фасадов, для перегородок внутри здания, кровли построек хоз. назначения, балконов.
  2. Марка Н – листы применяются в опорных и несущих конструкциях, для крыш с большой площадью. Имеют ребра повышенной жесткости и отличаются высокой волновой поверхностью.
  3. Марка НС – универсальное назначение.

Маркировка профнастила

После буквенного обозначения следует цифра, которая указывает на высоту волны проф. настила. Для гаража не следует выбирать значение меньше 20. Следующие цифры – рабочая ширина и толщина в мм.

Латинская R на марке указывает, что лист кровельный. Соединение материала имеет высокую прочность и устойчивость «замка» к влаге, ветру.

Присутствие символа А – защитное покрытие наносится на лицевую сторону, символа В – на внутреннюю.

Вес профилированного листа небольшой. Например, С-20-1100-0.45 будет весить 29.4 кг (при длине 6 метров и ширине 1.1 м).

При покупке материала учитывайте, что листы идут внахлест на одну гофру

Делаем каркас для гаража из дерева

Каркас можно сделать из бруса, металлопрофиля, либо комбинированным.

Каркас гаража на ленточном фундаменте

Существует несколько этапов его возведения:

  1. Устройство нижней обвязки.
  2. Монтаж вертикальных каркасных конструкций.
  3. Устройство верхней обвязки.
  4. Дополнительное упрочнение каркаса.
  5. Обустройство крышной конструкции.

При изготовлении каркаса необходимо четко следовать чертежам и проекту.

Нижняя обвязка

Фундамент в обязательном порядке укрывается гидроизоляционным материалом. Чаще всего для этих целей используется рубероид. Это убережет деревянные конструкции от постоянного контакта с влагой.

Затем на фундаментные столбы, ленточный фундамент, плитное основание по периметру укладываются и закрепляются деревянные брусья с такими параметрами: 120х120, 120х150, 150х150, доски 50х120 или 50х150.

Укладка нижней обвязки гаража

Если каркас делается из металла, то применяется стальной швеллер либо квадратная профильная труба 100х100. Брус, как правило, соединяется в полдерева. Применяются анкерные винты или шпильки, которые были вмонтированы в поверхность основания. Если устанавливаются металлические части, то они соединяются при помощи сварки.

Каркас стен

Эта процедура может осуществляться двумя путями:

  • Сразу на месте установки. При этом все индивидуальные элементы устанавливаются и фиксируются отдельно.
  • Каждая стена собирается на земле горизонтально, а потом готовую конструкцию крепят вертикально.

Способы сборки каркаса гаража

Верхняя обвязка

Она предназначена для того, чтобы каркас и стены стали единой прочной конструкцией. Верхняя обвязка делается при помощи бруса или трубы, которые по размеру будет совпадать с размерами каркаса стен.

Укладка верхней обвязки

Обшивка каркаса гаража

Каркас стен должен иметь хорошую прочность, поэтому для увеличения этого показателя он обшивается снаружи или с внутренней части с использованием листового материала (ОСП, фанера, профнастил). Как правило, обшивка сначала делается только с одной стороны.

Первичная обшивка гаража

Что касается утепления гаража или окончательной его обшивки, то все эти действия происходят после того, как смонтирована крыша. Чтобы упрочить конструкцию, первичной обшивки будет вполне достаточно.

Преимущества металлических гаражей

Самым главным достоинством гаража из металла считается его низкая цена. Если же вы возьметесь за работу самостоятельно, то это позволит значительно сэкономить на услугах строительных компаний. К другим преимуществам этих построек относят:

  • быстрота возведения. Весь процесс займет не больше одного месяца;
  • долговечность и отличные эксплуатационные свойства металла. При должном уходе и обработке он отлично противостоит погодным условиям, не прогнивает и позволяет полностью изолировать содержимое гаража от внешней среды;
  • легкость конструкции. Для такого сооружения не требуется слишком глубокого фундамента, что сэкономит ваши средства и время;
  • простота работы с материалом, минимум подручных инструментов.

Основу конструкции составляет металлический каркас (профили и уголки), к которым прикрепляется листовое железо. Гараж часто дополняет полозьями (если его предполагается перемещать), а также слоем утеплителя для поддержания оптимального температурного режима зимой.
