Как отрегулировать доводчик двери своими руками

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчик с открытым двухколенным рычажным механизмом

Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

Доводчик с направляющим каналом — слайдерной системы

Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Причины регулировки доводчиков

Его осмотр проводится минимально один раз в шесть месяцев, особенно в период смены временных сезонов года. При возникновении мелких поломок следует их устранять.

Климат в зимний и летний период разный. Большая часть устройств наполнено маслом, соответственно зимой оно становится вязким, что делает движение дверного полотна замедленным, а летом наоборот. В случае возникновения неисправностей их следует исправить. Они могут быть такими как: механизм открывания двери работает туго; очень быстрое открывание; дверь открывается резко, рывками или наоборот туго; медленное притягивание полотна. Если доводчик сломался, то корректировкой ему не помочь, требуется ремонт.

Частые поломки и способы их устранения

Следствием неправильной установки, настройки или эксплуатации доводчика становятся:

Выход из строя штанги или ее деформация.
Потеря тягового усилия или заедание рычагов — происходит в результате естественного износа механизма. Значительное влияние также оказывает установка правильного режима скорости работы согласно температуре окружающей среды. Это в большей мере касается наружных дверей. В этом случае вопрос решают при помощи регулировки механизма.
Механический износ сальников.
Колебания уровня вязкости рабочей жидкости в зависимости от перепадов температуры — при отрицательных значениях механизм будет работать медленнее. Дверь открывается туго. Если прикладывать усилия по принудительному открыванию или закрыванию конструкции, все закончится поломкой.
Поломка крепежных деталей.

Большую часть этих моментов решают путем ремонта доводчика.

Устройство доводчика двери и принцип работы

Для ремонта механизма требуется знать, как разобрать доводчик. В этом случае стоит ознакомиться с его устройством.

Конструкция в основном стандартная:

корпус с заглушками по торцам;
поршень;
зубчатые передачи;
пружины с держателем;
клапана регулировки скорости;
сальники;
детали крепежа.

Корпус доводчика выполняют чаще всего из алюминия или нержавеющей стали. Основа конструкции — пружинный механизм.

При открывании двери:

Зубчатая передача толкает поршень.
Рабочая жидкость поступает в свободную часть корпуса.
Происходит сжатие пружины.

Затем масло перетекает в другую часть корпуса, пружина выпрямляется. От регулировки скорости перемещения жидкости зависит скорость закрывания двери.

Утечка рабочей жидкости

Если масло вытекает из корпуса устройства, то механизм начинает давать сбои в работе. Дверь перестает плавно закрываться, сильно хлопает. Часто это происходит при отрицательных температурах. Степень вязкости жидкости становится больше, давление внутри корпуса увеличивается. В этом случае могут быть выдавлены сальники и механизм потечет.

Еще одной причиной утечки масла становятся трещины корпуса. При небольших повреждениях их можно заделать обычным герметиком. Заливать масло до необходимого уровня следует через регулировочный клапан. Более серьезные дефекты приводят к полному вытеканию рабочей жидкости. В этом случае механизм необходимо менять.

Ремонту подлежат только разборные устройства. Цельносплавный корпус механизма не дает возможности отремонтировать его в случаях утечки рабочей жидкости либо износившихся сальников. В этом случае требуется демонтировать доводчик и приобрести новый в сборе.

Повреждение рычажного механизма

Повреждения рычажного механизма происходят из-за механического воздействия на дверь. Принудительное закрывание конструкции, порывы ветра выгибают штангу либо на ней появляются трещины.

Небольшие дефекты штанги можно устранить самостоятельно. Мелкие трещины заваривают, место сварки тщательно зачищают. Если есть изгибы или искривления рычага, то их аккуратно выравнивают с помощью молотка. Металлические детали также необходимо очистить от ржавчины и покрыть антикоррозийным составом.

Порядок установки доводчика на дверь

Виды доводчиков

Дабы выяснить, как регулировать доводчик дверей, стоит познакомиться с их особенностями и видами.

Доводчик двери — это особое устройство, помогающее регулировать процесс перемещения дверного полотна, делающее его закрывание более плавным, без резких и шумных дохлопов. При необходимости конструкция придерживает дверь в открытом положении.

По конструктивным изюминкам механизмы бывают:

Кулачковыми слайдовыми. Устройство снабжает плавность скольжения полотна, устанавливается в дверях маленькой массы.

По методу монтажа изделия бывают:

Накладными. Это самые простые в обращении конструкции, работа которых корректируется несколькими клапанами либо винтами, расположенными на панели короба. Допустимое число оборотов регламентируется производителем.

Нестандартные схемы установки

При невозможности установить доводчик по стандартной схеме прибегают к установке дополнительных монтажных планок или уголка. Их конструкцию в каждом отдельном случае приходится разрабатывать по месту, учитывая все нюансы. При нестандартной установке возможны следующие варианты:

А. При невозможности крепления рычага к дверной коробке устанавливают монтажный уголок, закрепляя его саморезами в горизонтальной плоскости. Рычаг крепят к уголку изнутри.

Б. Корпус доводчика устанавливают на уголок, закрепленный за верхний откос дверной коробки, а рычаг крепят к двери.

В. На дверь устанавливают монтажную пластину, выходящую за верхнюю кромку полотна, на нее крепят корпус доводчика. Рычаг крепят обычным образом к дверной коробке.

Г. Монтажную подвесную пластину крепят к дверной коробке, на нее устанавливают сам доводчик, а рычаг крепят к дверному полотну.

Д. Доводчик крепят к двери стандартным способом, а рычаг – к монтажной пластине, увеличивающей площадь дверного откоса.

Нестандартная схема установки доводчика

Эти способы крепления позволяют закрепить доводчик на самых нестандартных дверях и калитках без уменьшения его функциональности и надежности.

Для продления срока службы доводчика в процессе эксплуатации не рекомендуется прикладывать усилия при автоматическом закрывании дверей, торопить или, наоборот, сдерживать дверь. При необходимости блокировки дверей, например, при переезде, необходимо отсоединить рычаг от доводчика, но не стопорить дверь различными распорками. Доводчик, установленный снаружи двери, нужно защищать от прямого попадания осадков, беречь от промерзания масла. При соблюдении этих несложных правил дверной доводчик будет служить верой и правдой долгие годы.

Для чего необходимо регулировать доводчик?

Инструкция по установке и регулировке устройства включается в комплект поставки. Производители стараются сделать регулировку простой для того, чтобы ее можно было провести своими руками. Продолжительность исправной работы любого механизма во многом зависит от качества обслуживания. Поэтому рекомендуют проводить один раз в год визуальный осмотр.

Когда нужна регулировка?

Специалисты рекомендуют проводить регулировку каждый раз при смене сезона в качестве периодического обслуживания. Это связано со следующими моментами:

Изменение температуры окружающей среды становится причиной изнашивания основных элементов.
Регулировка проводится и при проявлении различных неисправностей. Однако при сложных поломках приходится выполнять замену всего устройства.
Если дверь хлопает или не закрывается до конца, нужно провести корректировку основных параметров. Часто доводчик не держит по причине износа внутреннего элемента, заменить который самостоятельно сложно.
Туго открывается устройство при наличии технических проблем или неправильной регулировке. Большое прикладываемое усилие становится причиной повреждения внутренних элементов.

Регулировка доводчика кухонного шкафа может проводиться по схожей процедуре.

Настройка доводчика своими руками

Производители предоставляют возможность настроить минимум два-три параметра, скорость закрытия двери, задержку и дохлоп. На современных устройствах, может присутствовать функция регулирования скорости в промежутке от 80 до 90 градусов.

Если регулировка доводчика производится своими руками, без помощи специалиста, а в руках только схематическая инструкция, следует обратить внимание на несколько вещей:

Доводчики применяются для дверей разных типов – как для комнатных, так и наружных. Внутри дома допустимо настраивать его на медленный ход. Для входных дверей рекомендуется более быстрый ход, что бы исключить попадание холодного воздуха или насекомых. Не следует забывать о личных предпочтениях пользователя и сезонность.
Если помещением часто пользуется большим количество народа, то настроив промежуточный ход, можно обеспечить проход сразу нескольких человек. Если же задействовать специальный винтик, можно держать двери открытыми постоянно.
Когда регулировка доводчика двери проводится своими руками, многие часто забывают о дохлопе. Он служит для более быстрого закрытия. Следует найти оптимальную величину, при которой не будет сильного удара о косяк или резкого закрытия.

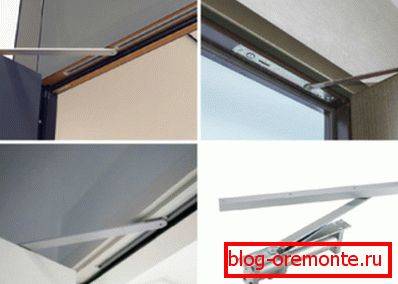

Способы установки доводчика

Современные производители выпускают:

накладные доводчики. Устройство устанавливается с внешней или внутренней стороны двери методом накладки основных элементов на дверное полотно и дверную коробку;

Фурнитура, устанавливаемая накладным способом

напольные доводчики. Устройство располагается в полу. Проектирование и монтаж доводчиков напольного типа производится на стадии ремонта (укладки полов). Если монтаж такого типа доводчика будет осуществляться после отделки помещения, то это приведет к дополнительным затратам;

Дверная фурнитура, устанавливаемая в пол

скрытые доводчики. Фурнитура монтируется внутрь дверной коробки. Она практически полностью невидима. Доводчик скрытого монтажа рекомендуется устанавливать исключительно на массивные двери и надежную (мощную) дверную коробку. Некоторые конструкции скрытых доводчиков подходят для дверей-купе.

Фурнитура для двери, устанавливаемая внутрь коробки

Если доводчик планируется устанавливать своими силами, то лучше выбрать накладную конструкцию, так как монтаж этого устройства наиболее простой и не требует особых знаний и навыков.

Как поставить доводчик? Устройство может быть установлено:

стандартным способом. Основная часть устройства закрепляется на дверном полотне, а направляющая – на дверной коробке;
верхним способом. При этом способе монтажа основная часть доводчика закрепляется на дверной коробке, а направляющая – на дверном полотне;
параллельным способом. Тяга доводчика фиксируется параллельно основному коробу. Для монтажа доводчика этим способом потребуется дополнительный металлический уголок.

Схемы установки доводчика на дверь

На выбор способа установки влияют такие факторы, как сторона открывания двери и расположение дверных петель. Если дверь открывается на себя, то целесообразно установить устройство по стандартной схеме. При открывании двери от себя доводчик устанавливается верхним способом.

Виды доводчиков для дверей

Регулировка дверного доводчика своими руками

Типы доводчиков

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!
Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

Ограничения в регулировке доводчика

https://youtube.com/watch?v=Y%2520

Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

Что можно отрегулировать при помощи доводчика

Настройка скорости движения двери

Доводчики оснащены двумя винтами, которые располагаются на корпусе устройства. Один из винтов (это указывает производитель в инструкции) отвечает за функцию скорости движения дверного полотна. Производитель всегда указывает максимальное количество поворотов винта. Стандарт — это два оборота. Если винт провернуть более двух раз, это может привести к порче механизма из-за повреждения короба с маслом. Для того, чтобы замедлить скорость, винт следует крутить по часовой стрелке, а чтобы ускорить — против

При этом крутить винты нужно осторожно — на четверть или половину оборота

Но скорость можно откорректировать и через пружину доводчика. Для этого можно затянуть пружину или ослабить ее путем прокрутки в нужном направлении. Тогда дверное полотно будет «ходить» с нужной скоростью.

Настройка дохлопа

Доводчик оснащен функцией дохлопа, благодаря которой дверь не входит с треском в лутку, а перед закрытием оставляет маленький зазор в 20-10 см и аккуратно «вносит» полотно в дверную раму. Чем больше скорость дохлопа, тем сильнее удар в момент закрытия.

Дохлоп регулируется вторым винтом доводчика, который также не следует прокручивать полностью более двух раз, и работает он по принципу регулировки скорости двери: по часовой стрелке медленнее, против — быстрее.

Винт подтягивают не более чем на пол оборота, так чтобы в момент, когда до полного закрытия двери остается 10-15 градусов, ее движение замедлилось, а доводчик плавно затянул полотно в раму.

Настройка открытого положения двери

Для того, чтобы держать дверь открытой, доводчик должен иметь функцию «hold open». Для ее активации нужно открыть дверь на 90 градусов и выставить фиксатор, под тем углом, который необходим. Тогда параметр «открытые двери» будет срабатывать регулярно по достижению полотном настроенного угла.

Закрыть дверь можно потянув ее на себя и отпустив. Тогда закрытие произойдет в режиме остальных настроек доводчика.

Настройка промежуточного хода

Кроме двух болтов отвечающих за дохлоп и скорость закрытия дверного полотна, на доводчике можно увидеть и третий. Его значение заключается в том, чтобы удерживать дверь в заданной плоскости.

Но если нужно, на какое-то время оставить дверь открытой на определенный срок и для конкретных целей (например занести или вынести мебель), а функция «hold open» в доводчике отсутствует, то можно использовать маленькую хитрость с третьим болтом.

Для этого, дверь открывают под нужным углом (более 90 градусов) и очень туго затягивают болт. Когда необходимости в открытых дверях нет, болт возвращают в исходное положение. При помощи «третьего болта» можно также настроить функцию «задержки» закрытия двери. Для этого болт нужно закрутить потуже, но не до конца — тогда какое-то время дверь будет оставаться открытой.

Инструкция по самостоятельной регулировке устройства

После установки дверного полотна необходимо установить доводчик. Он должен находиться внутри здания, чтобы не загрязняться от уличной пыли и грязи. Для установки потребуется линейка, простой карандаш, дрель и отвертка. А также табуретка, если коробка слишком большая.

Крепежное устройство находится в одном наборе с доводчиком. Также в наборе есть инструкция для простой самостоятельной установки. При монтировании первоначально закрепляют корпус, потом присоединяют рычажную тягу.

Самостоятельная настройка доводчика двери начинается с поиска двух регулировочных винтиков. Один устанавливает главное перемещение дверей от 180 до 15 градусов, а другой завершающие этапы.

Интересно! В современных устройствах устанавливается третий регулировочный винтик для настройки общего усилия.

Этапы установки устройства:

Снимается крышка, отыскивается клапан для регулирования и сверяется с инструкцией из набора.
Первый винтик поворачивается по часовой стрелке для увеличения темпа закрывания, а в противоположную сторону для уменьшения.
При необходимости функции «hold open» монтируют фиксирующий рычаг при распахнутых на 90 градусов створках.
Проверяют правильно ли установлена конструкция.

Не пропустите: Как снять и разобрать круглую дверную ручку : порядок действий

Нельзя выполнять больше двух оборотов от первоначального расположения, чтобы не сломать устройство.
