Как построить гараж из сэндвич панелей своими руками

Обшивка стен

Несмотря на то, что монтаж конструкции не представляется сложным, все технологические операции должны быть выполнены в строгой последовательности.

Так, процесс обшивки сооружения указанными панелями следует начинать со стен. Самую первую панель ее внутренней гладкой поверхностью прикладывают к каркасной обрешетке и, скорректировав положение по отвесу, закрепляют саморезами, ориентируясь по верхнему углу. При этом саморезы (они должны иметь резиновую уплотнительную шайбу) сильно перетягивать нельзя.

Далее по периметру каркаса обшиваются все стены. Затем производят монтаж крыши, применяя доборные детали. На завершающем этапе строительства из сэндвич панелей устанавливают ворота и отделывают внутреннее пространство гаража.

Каждый автомобилист, знающий, как построить гараж из сэндвич панелей, может собственным руками собрать это полезное сооружение.

В нем можно не только хранить автомобиль, но и организовать мастерскую или небольшой склад. И все это за сравнительно небольшую цену.

Полка на шпильках своими руками

Пример полки, установленной на заклепках, показывает, что вы можете создать свой собственный дизайн вещей и предметов в гараже. Помните, что каждый дизайн начинается с эскиза.

• • Во-первых, полка обрезается до желаемого размера из следующего материала ДВП или фанеры;
  • Для повышения устойчивости конструкции к углам полки крепится металлический профиль с жесткими ребрами на внутренней стороне;

По краям полки (от пяти до семи сантиметров) сделаны отверстия с заклепками

Обратите внимание, что если сверлить вблизи углов, полка может сломаться после размещения на ней предметов с разным весом;
Затем поместите полку на потолок и отметьте отверстия карандашом. Таким образом, мы гарантируем, что они не будут деформированы и болты не будут деформированы;
Затем мы просверливаем отверстия для анкеров. Удалите грязь, образовавшуюся после сверления отверстий

Вставьте анкер в отверстие до упора и затяните гайки;

Удалите грязь, образовавшуюся после сверления отверстий. Вставьте анкер в отверстие до упора и затяните гайки;

• • Прикрепите к анкерным болтам. Затем закрепите накидными гайками. Не лишним будет закрепить их другой простой гайкой, которая должна быть навинчена на резьбу болта;
  • Наконец-то мы добавили саму полку. Для этого на болт и закрепляется гайка, а затем шайба. Сама конструкция прикручивается к концам болтов. Мы починим его шайбой Гровера и еще одним орехом. Шайбы защищают конструкцию от поломки. Шайба Grover не создает крепежной гайки. Крепежные элементы отрегулированы по уровню;

Если вы построите такую полку, в гараже будет гораздо больше места. Чтобы закрепить конструкцию на месте, необходимо прикрепить ее к металлическому углу, который крепится к стене с одного конца и к полке с другого.

Из этого примера можно сделать вывод, что можно обойтись без арендованных мастеров и построить красивую полку в гараже собственными руками. Все, что вам нужно, это немного терпения и усилий.

Подробную информацию о том, как сделать собственные полки в гараже, вы можете найти в этом видео:

Page 4

Все более широкое внедрение электроники в современные автомобили значительно усложняет их ремонт. Тем не менее, все еще есть автовладельцы, которые управляют своими железными лошадьми самостоятельно.

Именно смотровая яма позволяет судить о состоянии автомобиля без очереди, в спокойной обстановке и в любое время суток собственными глазами. Что я могу сказать — даже нефть нецелесообразно менять без ямы управления.

Строительство каркасного гаража из дерева своими руками

При описании процесса мы будем ориентироваться на проект из этих видео, в котором использован каркас из бруса и свайно-винтовой фундамент.

Первым этапом работ станет разметка участка и монтаж винтовых свай.

Обратите внимание: при использовании винтовых свай нет необходимости выравнивать участок! Однако при нахождении пола гаража выше уровня земли придется устраивать пандус для заезда. На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения

Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м

Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м

На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м.

Далее собираются рамы бокового ограждения. Брус соединяется методом врубки, на место устанавливается уже полностью собранный фрагмент каркаса.

Обратите внимание: здесь выполнена только верхняя и нижняя обвязка, дополнительно стенка усилена диагональной балкой. Аналогично собираются и ставятся на место остальные стенки

Аналогично собираются и ставятся на место остальные стенки.

Стенка с проемом под ворота дополнительно усиливается, чтобы без проблем выдерживать нагрузки от открывания-закрывания ворот.

Соединение угловых стоек выполняется с помощью конфирматов. Их длина должна составлять не менее 2/3…3/4 общей толщины соединения.

Обшивку стен и настил чернового пола можно выполнять как до монтажа крыши, так и после. Однако часть настила на полу придется сделать в любом случае, чтобы можно было опирать стремянку при работе наверху.

После завершения сборки каркаса необходимо устроить стропильную систему. В первую очередь устанавливают стойки для конька, потом коньковый брус. Стойки располагают в середине коротких сторон гаража. Так сделано для того, чтобы уменьшить длину стропил.

Крепление конькового бруса к стойкам выполняется методом врубки, с дополнительным креплением конфирматами.

Стропила укладываются попарно, с опорой на верхнюю обвязку каркаса и коньковый брус. Крепление – гвоздями или конфирматами. Предварительную стяжку удобно делать с помощью струбцин.

Вынос стропил (и, соответственно, величина свеса крыши) определяется индивидуально. После сборки каркаса крыши стропила укорачивают до одной длины.

– 0,8…1 м. Промежуток можно уменьшить, увеличивать не рекомендуется. Малый при большой снеговой нагрузке может привести к проломам крыши.

На фото видно, что стропила вначале устанавливаются попарно, и только потом подрезаются возле конька до получения правильного угла.

После завершения монтажа стропил они подравниваются по длине снаружи, выполняется обшивка стен.

Желательно усилить стропильную систему дополнительными горизонтальными балками.

Далее стропила СНАРУЖИ покрываются гидроизолирующей пленкой или мембраной. Крепление пленки также снаружи, специальными скобами. Обязателен нахлест полотнищ не менее 10 см. Полотнища расстилают ВДОЛЬ КОНЬКА СНИЗУ ВВЕРХ, так, чтобы каждое следующее полотнище накрывало предыдущее сверху. По коньку желательно настелить одно полотнище со свесом в обе стороны.

По обрешетке, поверх гидроизоляции, монтируется контробрешетка из доски 20х100 мм (или другого пиломатериала с толщиной не менее 20 мм). По контробрешетке настилается кровельный материал. В данном случае использован профнастил. Подробнее об обустройстве крыши под профнастил и его монтаже здесь.

Обязательна установка конькового профиля. Его можно заменить гнутыми элементами из оцинкованного железа.

После завершения кровельных работ монтируют ворота и калитку.

Утепляют стены и крышу. В данном случае использована минеральная вата в рулонах.

Для утепления пола применяют также минеральную вату или пенопласт, выполняют внутреннюю обшивку и устраивают пандус. Учитывая деревянную конструкцию каркаса и использование винтовых свай, пандус делают также деревянным.

Достоинства сэндвич-гаражей

Быстровозводимые гаражи, собираемые по сэндвич-технологии, имеют следующие преимущества:

1. Благодаря небольшому весу панелей и наличию замков в местах сопряжения, монтаж выполняется без применения спецтехники и дорогостоящего строительного оборудования.
2. Все работы — подготовительные, общестроительные и непосредственная сборка — выполняются в сжатые сроки.
3. Такому гаражу не нужен капитальный фундамент — достаточно обыкновенной бетонной стяжки или покрытия из утрамбованного гравия.
4. Стены, сделанные из панелей, обладают хорошими шумо- и термоизоляционными характеристиками. Гараж хорошо сохраняет тепло и не требует дополнительного отопления даже при температуре -25 °С. Однако для северных широт необходимо подбирать сборный комплект из более толстых панелей.
5. Высококачественные сэндвич-конструкции, особенно с утеплителем из каменной ваты, обладают повышенной огнестойкостью, не боятся коррозии, экологически неопасны (не выделяют опасных веществ).
6. Если на месте установки сборного гаража из сэндвич панелей фундамент залили в теплое время года, строительство сооружения можно проводить и зимой, так как вся работа проводится без «мокрых» сборочных процессов. При этом нужно следить, чтобы внутренний слой не намокал, иначе сэндвич панель потеряет свои термоизоляционные свойства.
7. Как правило, производитель комплектует свое изделие таким образом, чтобы его можно было самостоятельно поставить «под ключ» без дополнительных отделочных работ. Панели еще на заводской стадии красят в определенные цвета, которые можно легко подобрать к расцветке соседних построек.

Предварительные расчеты

Для обустройства теплого и красивого автодомика не требуются какие-то сверхсложные подготовительные мероприятия. Сэндвич-панели уже содержат внутренний слой утеплителя, прочную и эстетичную внешнюю обшивку, так что этап отделочных работ в последствии можно пропустить. Оборудованные специальными соединительными замками, они полностью готовы к монтажу. Более того, быстровозводимый гараж можно заказать одним комплектом, в который уже включен несущий каркас, стеновой материал, панели перекрытия, необходимые крепежи, доборные элементы (углы, места примыкания стены с кровлей).

Если хочется гараж «не как у всех», попробуйте поискать интересные проекты в интернете. Бокс с мастерской, примыкающей баней, двумя или тремя парковочными местами – выбор практически ничем не ограничен. Выбрав планировку по вкусу, вы сможете заказать подходящий к ней комплект стройматериалов у производителя.

Делать гараж из сэндвич-панелей своими руками можно только по тщательно рассчитанному проекту

Из чего делают сэндвич панели

Сэндвич-панели — это трехслойная конструкция, которая состоит из двух наружных слоев жесткого материала и утеплителя, расположенного между ними.

Строение сэндвич-панели

Жесткий материал — чаще всего это оцинкованная сталь. И именно такой материал используют обычно, если строят гараж из сэндвич панелей. А бывают они еще из листовых полимеров, древесно-полимерных композитов (ДПК), плитных древесно-стружечных материалов (ОСП, фанеры, ГВЛ, ГСП и т.п.).

При использовании в качестве наружной оболочки оцинкованной стали, ее покрывают защитно-декоративным покрытием. Чаще всего это — один из колеруемых полимеров. Наиболее распространенные — полиэстер и пурал (пурал лучше по характеристикам, прочнее и долговечнее). Полимерная пленка увеличивает срок службы материала, делает его нечувствительным к воздействию агрессивных сред. Цвет покрытия сэдвич панелей из оцинкованного металла выбирается по таблице RR и RAL и в общей сложности может иметь более 240 оттенков.

Часть таблицы RAL

Утеплитель в сэндвич-панелях используется разный:

• Базальтовая вата. Имеет хорошие характеристики, но боится намокания (теряет теплоизоляционные свойства), причем впитывает воду в виде жидкости и пара. При замерзании во влажном состоянии, после оттаивания может просто рассыпаться. Для устранения этого недостатка необходимо обеспечить герметизацию срезов, что при строительстве гаража проблематично.
• Стекловата. Влаги не боится, но работать с ней очень проблематично — необходимо полное защитное облачение — плотная одежда, головной убор, перчатки, высокая обувь, плюс респиратор и очки. Материал очень колкий, а мельчайшие частицы проникают везде. Имеет неплохие характеристики, но используется редко.
• Пенополистирол. Легкий материал с ячеистой структурой. Не боится влажности, имеет очень хорошие теплоизоляционные свойства, относится к слабогорючим материалам. Его недостатки — сминаемость при нагрузках (компенсируется жесткостью наружной оболочки), его любят грызть насекомые и мелкая живность. Неплохой вариант, но не лучший.
• Пенополиуретан. Отличный теплоизоляционный материал, характеристики которого не зависят от влажности. Он не гниет, в нем не размножаются бактерии и грибки, его не любят насекомые и грызуны. Недостаток — высокая цена, соответственно, и сэндвич-панели с таким заполнением стоят дороже.

Если есть возможность, лучше строить гараж из сэндвич панелей с пенополиуретановой теплоизоляцией. Хоть получится и дороже, но никаких проблем даже в случае повышения влажности не будет.

Виды профилей стеновых сэндвич-панелей

По виду профиля сэндвич-панели бывают стеновые и кровельные. Отличаются они формой профиля (высотой гофры) и размерами:

• Стеновые бывают:
  • шириной от 1000 до 1200 мм:
  • толщиной от 60 до 260 мм.
• Кровельные:
  • ширина — 1000-1600 мм;
  • толщина 20-260 мм.

Соединяются листы сэндвич-панелей между собой замками разной формы. У стеновых обычно замок «в шпунт», у кровельных — «внахлест».

Замки сэндвич-панелей разных видов

Стеновые панели могут быть с гладкими или профилированными стенками. Профили могут быть обычными (гофра разной высоты/ширины) а могут — декоративными.

Возводим каркас гаража из сэндвич-панелей – быстро и без проблем

Строительство автодомика рекомендуется выполнять из панелей из стали. Они без проблем выдерживают влияния растворителей и бензина, не подвержены горению, обладают максимальной прочностью.

Гравийное покрытие для установки гаража

Но лучше устанавливать сооружение на фундамент. Сделать его несложно. Вполне достаточно обустроить ленточное мелкозаглубленное основание либо обычный столбчатый фундамент. После высыхания на нем можно начинать строительство каркаса. «Скелет» делают деревянным либо металлическим. Для гаражей чаще всего сооружают каркас из металлических элементов – уголков 7,5х7,5 или 5х5 см. Небольшая хозяйственная постройка или бытовка может строиться из бруса 10х10 см

Обратите внимание – деревянный каркас обязательно обрабатывают противопожарными и антисептическими составами

Схема сборки «скелета» конструкции такова:

1. Делаете нижний пояс каркаса и надежно крепите его к бетонному основанию металлическими уголками. Этот пояс не должен иметь отклонений от горизонтали. В связи с этим его нужно тщательно выровнять, используя деревянные доски малой толщины либо специальные прокладки, которые изготавливаются из ленты-уплотнителя.
2. По бокам от въезда в будущий гараж, по углам сооружения, а также через каждые 300 см вдоль стенок ставятся вертикальные опоры. Эти стойки важны для обеспечения общей жесткости конструкции.

Сборка каркаса

В качестве опор выбирают деревянные брусья сечением 10х10 см или металлические уголки. Обычно порядок сборки каркаса описывается в инструкции к строительному комплекту. Но если ее под рукой не оказалось, механизм ваших действий будет таким:

• Каждая «стена» собирается и монтируется по отдельности;
• Для крыши берется более широкий профиль, т.к. на нее приходится большая часть нагрузки;
• Все части каркаса соединяются между собой сваркой или саморезами;
• Дополнительные ребра жесткости устанавливаются на расстоянии полуметра друг от друга;
• Последним устанавливается каркас для крыши, после чего можно приступать к обшивке панелями.

Таким образом, скелет постройки буде полностью повторять контуры будущего гаража. Если вы выбрали в качестве основы деревянный каркас, не забудьте пропитать его специальными составами для защиты от гниения и возгорания.

Этапы строительства

Рассмотрим особенности построения гаража с использованием технологии сэндвича. Укажем основные нюансы, которые необходимо соблюдать на разных этапах строительства.

Фундамент

Фундамент – это основа любого строения. И гараж из СИП-панелей – не исключение. При его возведении используют разные типы фундамента:

1. Мелкозаглубленный ленточный фундамент. Он подходит для большинства одноэтажных строений, при условии наличия устойчивого, не зыбкого и не пучинистого грунта.

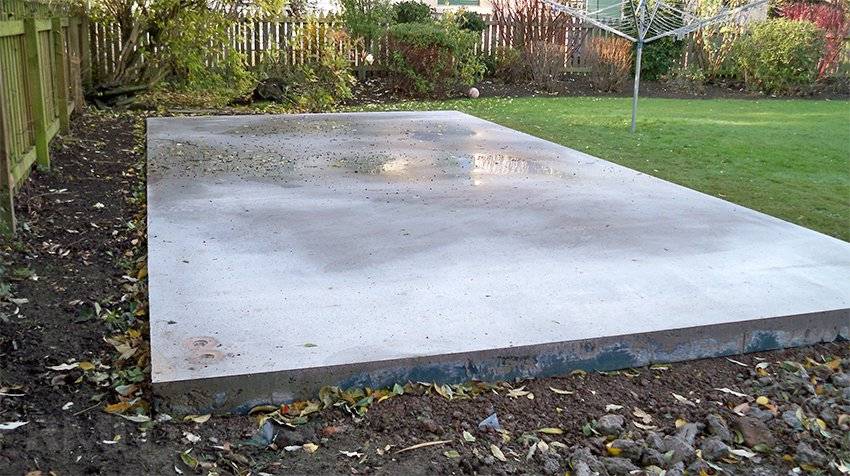

2. Железобетонная плита. Такой фундамент обойдется дороже. Он подойдет для строительства гаража на 1-2 этажа. Монолитные плиты используют на пучинистых грунтах.

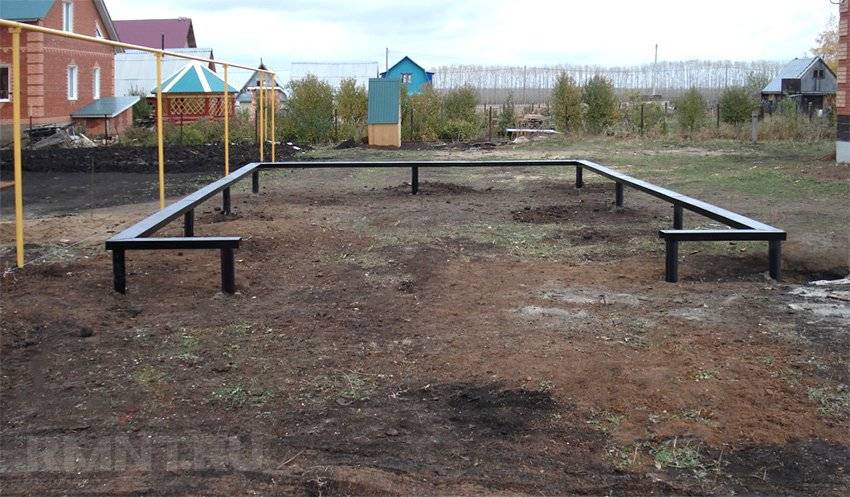

3. Винтовые сваи. Подойдут в том случае, если место застройки находится под углом, на пригорке или в другом месте с трудным ландшафтом.

Постройка из СИП-панелей не оказывают сильного давления на почву. Для них не нужно делать глубокую и толстую подушку фундамента.

Монтаж каркаса

Лучше всего выбирать каркасный вариант из металла. Для этих целей подойдет металлический брусок толщиной от 2 до 3 мм. Основа конструкции – вертикальные стойки. Их приваривают к нижним направляющим, выставляя по строительному уровню. Нижний периметр из железа соединяют с фундаментом с помощью анкеров. Между металлом и фундаментом укладывают слой гидроизоляции.

Отделочные работы

В этом случае речь идет об установке панелей непосредственно на металлическую раму. При монтаже соблюдают ряд правил:

1. В плитах заранее просверливают отверстия под саморезы.

2. Крепеж должен проходить не менее 50 мм от боковой грани панели. Нельзя ставить саморез под самый край.

3. Весь крепеж устанавливают под углом 90° относительном металлического каркаса.

В раме также насверливают отверстия под крепеж, после чего панели прикручивают к металлу.

Плюсы и минусы материала

Сэндвич панель

Главное достоинство сэндвич панелей заключается в удобстве их монтажа и быстровозводимости зданий. Для сборки одной стены достаточно нескольких часов. При наличии приспособлений работать можно в одиночку, но с напарником будет намного проще и легче.

Есть у этого материала и другие преимущества:

1. Низкий коэффициент теплопроводности. Строения из СИП-панелей толщиной от 100 мм можно назвать тёплыми для южных регионов. Для северных потребуется толщина не менее 200 мм.
2. Отсутствие необходимости в покупке и монтаже облицовочного материала для внешних стен и отделочного для внутренних.
3. Отсутствие усадки.
4. Лёгкий вес постройки, благодаря которому нет необходимости в возведении мощного фундамента.
5. Качественная звукоизоляция (этот показатель выше у плит с минеральной ватой).

Недостатки сэндвич панелей:

Один из плюсов СИП-панелей можно отнести и к минусам. Это герметичность соединений. Такие швы исключают промерзание, но в то же время здание из этого материала является воздухонепроницаемым. Это может привести к отсыреванию поверхностей, развитию грибка и плесени. Поэтому все строения из сэндвич-панелей требуют устройства качественной вентиляции. Применительно к гаражу она может быть естественной или искусственной (приточно-вытяжной).

Панели длиной свыше 5 м обладают невысокой несущей способностью. Под нагрузкой они изгибаются и деформируются. Поэтому оптимальным материалом для строительства гаража являются полотна длиной 180-250 см.

К недостаткам этого материала относят и лёгкую воспламеняемость. Это в большей степени относится к изделиям с утеплителем из пенопласта и пенополиуретана. Минеральная вата отличается более низким показателем горючести.

Монтаж стеновых и кровельных сэндвич-панелей

Сэндвич-панели устанавливаются в вертикальном положении. Панель крепится к верхнему и нижнему профилям саморезами шагом не меньше 50 см. начинают с какого-нибудь угла, выравнивая сэндвич-панель по отвесу. Необходимо создать первой панели строго вертикальное положение, ведь от этого будет зависеть положение всех четырех стен. Соединительные элементы — замки в сэндвич-панелях бывают разных типов, места соединения промазывают силиконовым герметиком.

Стыки между панелями при необходимости скрепляются металлическими накладками. Угловые стыки закрывают деталью, называемой — фасонный элемент.

После устройства всех сэндвич-панелей проводятся изоляционные работы. По периметру устанавливают отлив и нащельник, пустоты заполняются монтажной полиуретановой пеной или герметиком.

После установки сэндвич-панелей на стены, следует удалить с них защитную пленку. До монтажа снимать пленку не рекомендуется. Можно повредить поверхность деталей, что впоследствии приведет к коррозии.

Установка сэндвич-панелей на крыше выполняется точно так же, как и на стены и начинают с нижнего края. И не имеет особого значения двухскатная кровля или крыша представляет собой площадку с уклоном. Закрепляются детали к фермам к верхнему гребню волны. Каждый стыковочный шов промазывается герметиком, ведь это крыша, поэтому дополнительно все стыки закрывают защитными декоративным накладками.

Чтобы не помять панели, при монтаже крыша застилается деревянным настилом. Если в качестве утеплителя в сэндвич-панелях встроена минеральная вата, то установка водостока обязательна. Потолок в гараже можно сделать также из сэндвич-панелей. В этом случае тепло дольше будет сохраняться внутри помещения. Сделав обрешетку на потолок, прикрепить к ней сэндвич-панели, а места стыков потолка со стеной загерметизировать монтажной пеной.

Для подрезки применяют электролобзик, у которого меньше оборотов, чем у «болгарки». Если все же покрытие нарушено, то закрасьте поврежденные места масляной краской.

Оказывается, нет ничего сложного в создании гаража из сендвичных-панелей своими руками, стоит всего лишь начать и действовать как описано в этой статье.

Преимущества и технологические особенности конструкции

Прежде чем использовать панельный бутерброд, надо разобраться с его технологическими особенностями и основными достоинствами.

Сэндвич-панелью называют строительный материал, при помощи которого можно быстро построить небольшое сооружение. Такие панели состоят из теплоизоляционного и двух облицовочных слоев. При изготовлении материала используют магнезитовые плиты и ПВХ, а для создания слоя, отвечающего за утепление, применяют:

• высокоплотный пенополиуретан;
• пенопласт;
• минеральную вату.

Благодаря многослойности СИП-панели обладают высоким уровнем плотности, так как их толщина составляет 10-20 сантиметров. Ширина находится в диапазоне 120-130 сантиметров, а длина — 5-10 метров. Такие размеры позволяют сооружать постройки из данного материала без использования дополнительных швов.

К главным достоинствам строительных листов относят простоту их использования и быстроту возведения зданий. На сооружение одной стены уходит 2-3 часа. Однако есть у них и другие преимущества, к которым относят:

• Сохранение тепла. Панельные конструкции с толщиной стен более 250 мм отлично сохраняют тепло даже в регионах с низкими температурами.
• Небольшая масса. Конструкции, изготовленные из сэндвич-панелей, легкие, и поэтому они не нуждаются в дополнительном фундаменте.
• Звукоизоляция. Внутри панельного гаража практически не слышно посторонних звуков с улицы.

К недостаткам относят плохую несущую способность сооружений. Высокие панельные здания постепенно деформируются из-за сильной нагрузки. Поэтому опытные строители советуют использовать при возведении гаражей материалы с длиной два метра.

Сборка гаража

Монтаж сэндвич панелей своими руками можно начинать на любой ровной площадке — гравийной или бетонированной. Если же такой площадки в нужном месте нет, придется делать фундамент.

Участок земли для строительства гаража из сэндвич панелей размечают по проектным размерам и разравнивают. По размеченному периметру выкапывают траншею, глубина которой составляет 45-50 см, а ширина — 60 см. На дно траншеи насыпают слой песка и трамбуют его.

Далее в траншею устанавливают опалубку. При этом доска опалубки должна возвышаться над уровнем земли на 15-20 см, а вся плоскость по верхней кромке опалубки должна быть строго горизонтальной (для этого используют строительный уровень). Внутреннее пространство опалубки укрывают гидроизоляцией из полиэтиленовой пленки. Для того чтобы ленточный фундамент был прочным, внутрь опалубки устанавливают арматуру из металлических прутьев.

На площадку внутри забетонированного периметра насыпают песок, выравнивают его и поверх песчаной «подушки» укладывают арматуру в виде сетки (диаметр прута — 8-12 мм). С помощью подручных средств сетку слегка приподнимают над песчаным основанием. Это делается для того, чтобы после заливки площадки бетонным раствором арматура оказалось полностью погруженной в бетон.

После того как гаражный фундамент будет готов, начинают собирать металлокаркас объекта (рис.3). Сначала собирают две боковые стороны. Из комплектного профиля (нужный профиль можно также нарезать самому по размерам проекта) собирают прямоугольник, имеющий размеры стены. Через каждые 50 см следует параллельно друг другу установить ребра жесткости из этого же профиля. Все соединения профилей производятся саморезами.

По такой же технологии собирают и торцевые стороны. При этом надо следить за точностью размеров просвета для будущих гаражных ворот.

На потолочное перекрытие пойдет профиль, ширина которого больше ширины стенового профиля. Более мощный профиль легче выдержит повышенные нагрузки на крышу с небольшим углом ската, которые вполне возможны в зимний снежный период.

Собранную таким образом конструкцию из сэндвич панелей своими руками устанавливают на бетонную площадку, выравнивают горизонтально и вертикально по уровням, а затем скрепляют при помощи крепежных элементов из комплекта поставки. На «коробку» сверху крепят крышу.

Монтаж каркасного пола

Каждый поперечный ряд центральных свай накрывают швеллером 12 или 14 профиля. Так образуется система несущих лаг пола. Они должны выступать за внешнюю плоскость каркаса не менее чем на толщину используемых панелей.

Поверх несущих лаг необходимо уложить закладные под заезд — по два швеллера с профилем № 8 вдоль каждой линии колес. Для обрешетки остального пола продольно с межосевым шагом в 40–50 см укладывают легкую трубу 40х40х4 мм.

Если уменьшить шаг установки свай по периметру до 1,5 метра, можно вообще не выполнять верхнюю обрешетку: вместо этого к швеллерам подбивается опалубка и заливается монолитная плита из железобетона. Ее прочность обеспечивается двумя сетками из 14 мм профильной арматуры, связанными ниже и выше плоскости несущих лаг с защитным слоем бетона не менее 40 мм.

В ином случае следует сначала устроить черновой пол, накрыв обрешетку 16 мм влагостойкой фанерой, а после укладывать кафельную или тротуарную плитку. Можно также просто покрасить поверхность алкидной или полиэфирной эмалью 5–6 раз и затем обновлять каждый год. Следует помнить, что любой каркасный пол нуждается в утеплении и защите от влаги, поэтому перед настилом фанеры необходимо:

Снизу к лагам закрепить подлаговые балки.

Подшить их необрезной доской.

Заполнить внутреннее пространство пола насыпным утеплителем.

Защитить его сверху барьером пароизоляции, а снизу и по бокам — ветрозащитной мембраной.

Тщательно заделать монтажной пеной все внутренние стыки чернового пола.

Переезд «ракушки»

Если у вас намечен переезд и «ракушку» вы намерены забрать с собой, то никаких трудностей с этим не будет. Гараж из сэндвич панелей, сделанный своими руками, можно транспортировать целиком, если расстояние не очень большое и сооружение снабжено металлическим каркасом. Главное — найти машину, на которую можно поставить конструкцию, и с её помощью передвинуть гараж.

Это должна быть техника с открытым удлинённым кузовом (грузоподъёмность до 25 тонн). Для установки гаража на эту машину нужна дополнительная помощь крана десятитонника, воровайки (манипулятора) с кузовом в пять-шесть метров и стрелой восемь метров.

Если переезд осуществляется на дальние расстояния, то конструкцию лучше разобрать. Делается это так же, как она собиралась. Только процесс идёт в обратную сторону.

«Автодом» из сэндвич панелей — выгодное и оправданное вложение капитала. Работая с этим материалом самостоятельно, вы сможете сэкономить бюджет, а новые технологии заметно упрощают и ускоряют процесс строительства. Гараж из сэндвич панелей, сделанный своими руками, будет хранить вашего «железного коня» в сухости, тепле и уюте.

Изготовление каркаса гаража

Если каркас собирается из дерева, брусья необходимо обработать антисептическими и противогрибковыми пропитками. Соединяться элементы будут металлическими уголками. Стальной профиль можно скреплять сваркой.

По сути, каркас представляет собой 4 прямоугольника из усиленных несущих стоек и цокольного ригеля, которые соединяются вертикальными и горизонтальными перемычками. Собирается конструкция следующим образом:

К фундаменту прикрепляется цокольный ригель, входящий в комплект поставки сборного гаража. Фиксация осуществляется при помощи анкеров для бетона

Важно тщательно проверить горизонтальную, вертикальную ровность установки и углы между элементами ригеля — конструкция должна представлять собой идеальный прямоугольник.
Стенки собираются по отдельности на ровной поверхности, чтобы не допустить ошибок в геометрии. Сначала сооружается прямоугольник из усиленного профиля, после чего устанавливаются вертикальные ребра жесткости

Для большей надежности делаются дополнительные горизонтальные перемычки. В передней стенке необходимо оставить место для ворот, сделав их обвод из усиленного профиля.
Собранные стенки вставляются в цокольный ригель, прикрепляются к нему и соединяются между собой в углах гаража.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

• лопата либо мини экскаватор;
• земельный бур;
• тачка для вывоза земли;
• молоток;
• ножницы по металлу;
• шуруповерт;
• циркулярная пила;
• ножовка;
• аппарат для замешивания бетона;
• резервуар с водой;
• кусачки;
• аппарат для сварки;
• вертикальный и горизонтальный строительный уровень;
• рулетка измерительная;
• деревяные колышки и веревка.
