Как правильно приварить петли на ворота и калитку: видео

Как правильно поэтапно приваривать петли на ворота

Самый сложный момент в работе – создание вертикальных швов. Пластинки здесь выступают важным элементом. Без них никак не справиться. Не забывайте, что работы сварщика по правилам начинаются с петель нижних. Первым делом приваривается часть состыковки (штыковая). Это достигается проведением электрода от верха до низа.

Вторым этапом работы будет проверка правильности открытия ворот. В помощь берется уровень, показывающий лазером, как расположена ось петли. При отсутствии перекосов продолжайте сварку. Работа сварщика состоит из следующих этапов:

Поднятие ворот

Важно поставить их ровно и вертикально.
Проверка правильности расположения с помощью отвеса.
Прикладывание петель к местам будущего крепления. Надо убедиться, что они стоят параллельно краям створки.
Приваривание петель к основе конструкции и стойкам.
Зачистка швов

Делается это болгаркой.

Современные хозяева стали чаще устанавливать заградительные конструкции из профнастила. Тогда необходимы такие действия:

Сооружение перемычек. Они проходят параллельно нижним и верхним частям.
Фиксирование перемычек. Удобно использовать для этого угольники.
Расположение перемычек так, чтобы было разделение полотна в трех местах.
Приваривание петель к перемычкам.
Прикрепление профнастила на петли. Это завершающий этап работы.

В чем заключается процесс разметки

После того как основание подготовлено, полотна ворот или дверей поднимают в вертикальное положение и устанавливают детали вхолостую на предполагаемое место крепления приварных каплевидных петель.

Постарайтесь не забыть о том, что створки должны открываться наружу. Если же они будут отпираться внутрь, то в зимнюю пору сильных снегопадов это может сыграть злую шутку с хозяевами.

После того как полотна приподняты и зафиксированы, проведите размету мест для будущей установки петель. Отметьте, что на воротах они размещаются с отступом примерно 20-25 см от низа и верха полотна.

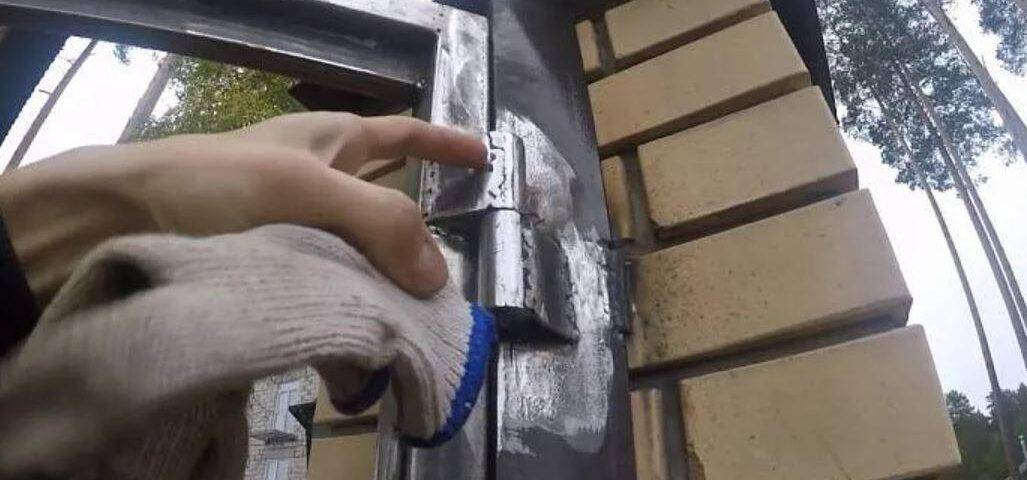

При монтаже петель следите за тем, чтобы они были приварены строго вертикально, ведь даже при крошечном перекосе во время сварки в дальнейшей эксплуатации могут возникать проблемы, а это приведет к скоропостижному разрушению опорных подшипников.

Для проверки правильности конструкции используют отвес или лазерный уровень.

Установка петель

Крепежные элементы для ворот/калитки могут устанавливаться при помощи:

сварки;
винтового соединения;
гаек, саморезов.

Подготовка инструментария

Для приваривания петель понадобится:

сварочный аппарат;
защитные очки;
электроды;
рулетка, уровень, молоток;
металлическая щетка;
шлифмашинка с дисками для работы по металлу;
подкладки для монтажа полотен (брусья, кирпичи).

Правила безопасности при работе

Прежде чем установить петли на калитку путем приваривания, необходимо ознакомиться с техникой безопасности:

проводить сварку только исправным оборудованием;
использовать защитные средства (очки, одежду, обувь);
подключать аппарат к заземленному источнику питания соответствующей мощности;
убрать из рабочей зоны все легковоспламеняющиеся предметы.

Подготовительный этап

До установки крепежных элементов на калитку и ворота выполняют ряд подготовительных работ. Зоны, к которым будут крепиться навесы, предварительно очищают от покрытия, ржавчины, обезжиривают.

Входную конструкцию выставляют в проеме:

Полотна распашных ворот закрывают на засов и дополнительно укрепляют общей перекладиной. Затем конструкцию располагают в проеме, подложив ее кирпичами или монтажными брусками. При этом соблюдают желаемый зазор между нижней линией ворот и наземным покрытием. Это облегчит открывание секций в зимнюю пору, при их незначительном провисании. Ровность установки проверяют уровнем. Также оставляют зазоры между полотнами и столбами, в которых будут закреплены петли.
При помощи рулетки производят разметку — определяют места крепления навесов.
Распашную систему убирают с подкладок и располагают горизонтально для приваривания петель.

Руководство по монтажу петель

Чтобы входная конструкция была функциональной, прочной, безопасной, прослужила как можно дольше — необходимо знать, как правильно приварить петли на ворота.

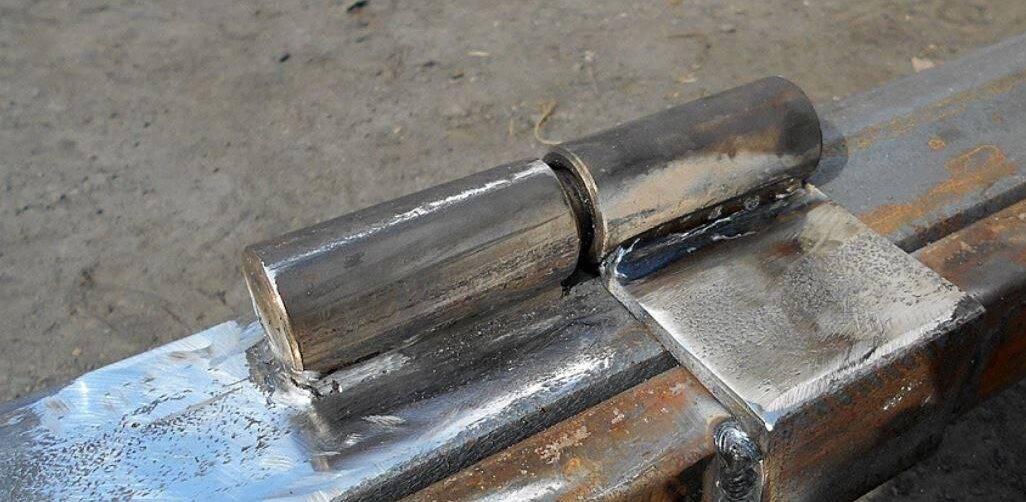

При использовании навесных крепежей их можно усилить при помощи платика. Он представляет собой металлическую пластину, которая крепится к навесу. Большинство шарнирных комплектов продаются уже с ними, но при отсутствии данных элементов, их можно изготовить самостоятельно.

Платики приваривают к верхней и нижней частям цилиндрического механизма так, чтобы после установки ворот они располагались с противоположных сторон. Стыковка может производиться по торцу пластины или по краю ее стороны. Сначала производят капельную приварку элементов, а после проверки их параллельности, делают цельный шов.

Верхние части навесов прикладывают к намеченным местам на секциях ворот и производят фиксацию каждого крепежного элемента путем приварки одного из платиков к секции.

Следующий шаг в руководстве о том, как приварить петли на врата, калитку — крепление конструкции к опорам. Для этого все секции снова выставляют в проемах, проверяя их ровность по уровню. При этом стороны с приваренными навесами плотно прижимают к ближайшим столбам. Нижнюю часть каждой петли вставляют в цилиндр, а свободный платик приваривают к столбу точечным швом. Аналогично должны привариваться и остальные навесы.

После проверки ровности конструкции, ее пробного открывания/закрывания точечные швы заменяют цельными. Еще раз проверяют ворота и калитку, чтобы исключить возможные деформации. После этого все швы, места соединений зачищают металлической щеткой, шлифуют, обезжиривают, грунтуют, а затем покрывают краской. На штырь навеса наносят смазку, которая обеспечит плавность, бесшумность работы механизма.

Важность правильной установки петель на воротах и калитке сложно переоценить. Ведь от качества работ зависит надежность конструкции, ее функциональность, внешний вид, долговечность

Самый простой способ

Если приходиться рассчитывать только на собственные силы, будет проще варить петли, уложив и опору, и раму на горизонтальную поверхность. Опорный столб и рама калитки укладывается так, чтобы их поверхности находились в одной плоскости.

Между рамой и столбом — небольшой зазор в 2-3 мм. Петля будет устанавливаться на опорный столб, с небольшим отступом в несколько миллиметров от края, обращенного к раме калитки. На опоре предварительно отмечаются и зачищаются места для установки петель.

Дальнейшие действия выполняются в несколько этапов:

Под петлю подкладывается согнутый электрод, и она помещается на выбранное место. Если впоследствии дверь будет обшиваться вагонкой или профнастилом, следует отступить еще дальше от края опоры, иначе створка, толщина которой увеличится, будет при открывании упираться в петлю.
Свободный торец петли приваривается точечно к опоре. Соединение должно быть прочным и сохранять некоторую подвижность, обеспечивая возможность регулировки.
Согнутый электрод вынимается и аналогично закрепляется на опоре вторая петля.
Проверяется соосность в двух плоскостях. Для этого нужно воспользоваться металлическим уголком, приложив его сначала сбоку к обеим петлям, а затем — сверху. При необходимости возможное несоответствие ликвидируется несколькими ударами молотка.
Со стороны рамы калитки вплотную к петлям прикладываются металлические пластины (платики), длина которых на 2 мм меньше длины половины петли. Они точечно привариваются к петлям и к полотну калитки.
На последнем этапе проверяется работа конструкции и выполняется окончательная сварка по периметру пластины. Нижние части петель привариваются к раме, для чего тоже можно воспользоваться металлическими пластинами, разместив их с другой стороны петель.

Навесы, петли и их виды

Есть множество разновидностей петель:

Усиленные шарнирные — осевой стержень внутри их прикреплен в обеих половинках карты. Вследствие этого образуется соединение по типу цилиндра, которое способно вращаться.
Полушарнирные. В них стержень оси присутствует лишь в единственной половинке карты, который соединяется с шарнирным колпачком во 2 половине карты. Данный вид позволяет без труда снимать створки, значит, не очень устойчив ко взлому.
Двусторонние. Предназначены для установки на любой стороне воротной системы.
Имеющие стопор. Способны предотвратить расшатывание створок, упростить открывание ворот, независимо от погодных условий.

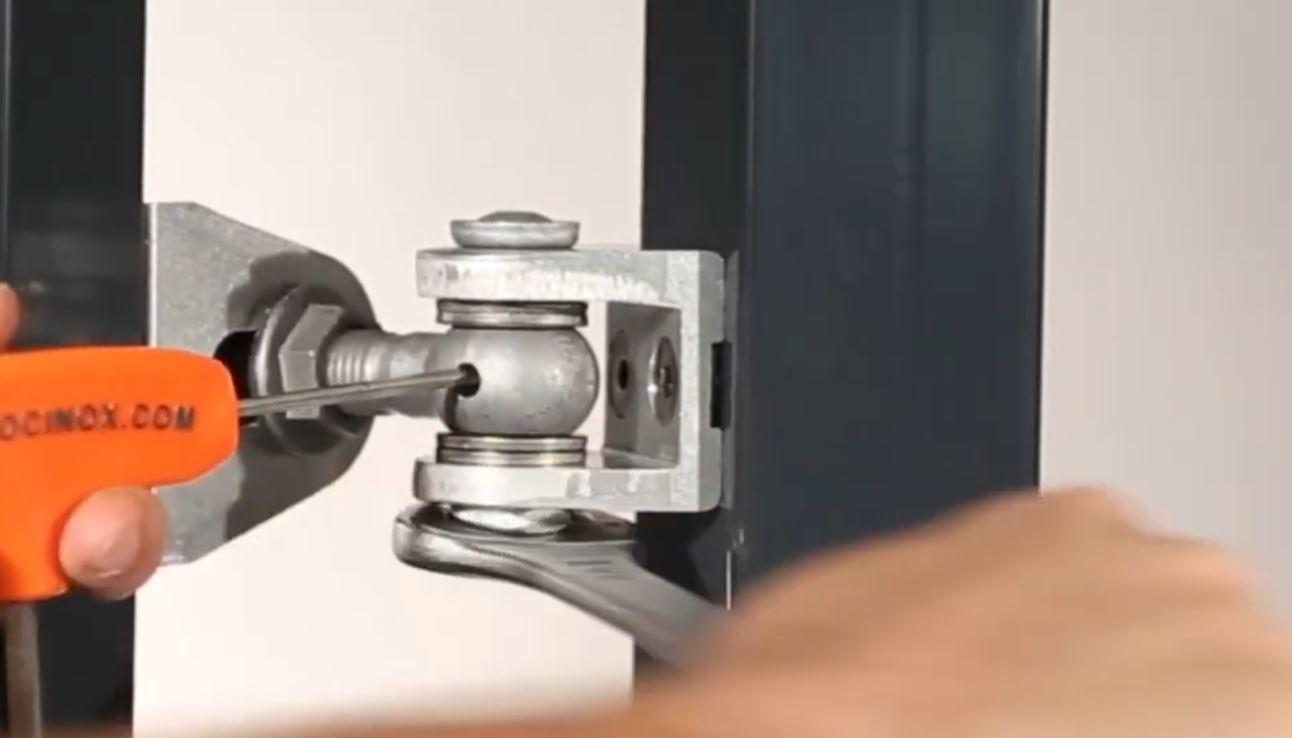

Регулируемые. Позволяют настраивать по высоте положение створок. Их стоит использовать, если присутствует возможность перемещения опор. Но минусом этих петель является то, что максимальная масса, которую они могут выдержать, не должна превышать 200 кг.
Кованые. Это старый вид воротных петель, который возник много лет назад, но и по сей день применяется для удерживания створок деревянных ворот. Сегодня чаще всего петли кованого типа применяются для создания оригинальных решений по дизайну. Но некоторые современные петли кованого типа не уступают по прочности их аналогам.

Чтобы ворота долго служили и соответствующим образом выполняли функции, необходимо правильным образом выбрать петли. Детали для любой распашной системы являются одним из наиболее значимых компонентов. Петли на ворота необходимо выбирать, учитывая следующие факторы: массы створок, груза, который они способны претерпевать (также зависит от данного фактора изменение числа петель), материала ворот, габаритов дверей.

Существует несколько видов петель для распашных ворот

Воротные петли различаются также методом крепления, они могут быть закручены на винт, приварены или закреплены на гайки с саморезами.

При отборе петель и навесов требуется учитывать некоторые факторы:

Руководство по установке

Петли устанавливаются на сторону, в которую будет происходить открывание. Работа ведётся в горизонтальном положении; поверхности, задействованные при сварке, обезжиривают и обрабатывают щёткой, предварительно удалив на участке слой лакокрасочного покрытия.

Намечают место будущих петель – их размещают в 15-20 см от верхней и нижней граней калитки. Для этого на монтажные подкладки, обеспечивающие зазор между нижней гранью ворот и землёй, выставляют дверь внутри проёма. Выравнивают по уровню, меняя высоту подкладок. Эту операцию рекомендуется выполнять как минимум вдвоём. Выровняв и зафиксировав полотно, прикладывают навесы, отмечают их расположение на воротах и на дверной коробке.

После нанесения разметки распашной элемент убирают с подставок, вынимают из проёма, возвращают в горизонтальную плоскость. Петли приваривают в разобранном виде: верхняя половинка отводится для дверного полотна, часть со штырём – для опорных конструкций. Деталь укладывают по отметкам и прихватывают предварительной точечной сваркой. По уровню проверяют, не произошёл ли перекос. Если ось навеса параллельна плоскости распашного элемента, выполняют капитальную сварку по всей линии контакта. Готовый сплошной шов зачищают шлифовальной машинкой.

К лутке приваривают нижнюю часть петли. Если нет возможности уложить опору горизонтально, то работают в вертикальном положении. Прихватку точечной сваркой выполняют по такому алгоритму:

Сверху.
Снизу.
По центру.
В центре верхней половины будущего шва.
В центре нижней половины будущего шва.

Далее следует выверка по уровню, проверочная установка створки. Если дефектов соединения нет, оно выдерживает нагрузку, дверь откидывается плавно и плотно прилегает к коробке, то сваривают капитальным сплошным швом. При сварке масло, которым смазаны петли, может выгореть или вытечь, из-за чего дверь будет скрипеть и заедать. Чтобы этого не происходило, створку приподнимают и ещё раз обильно смазывают внутренности навесов.

Дверь возвращают в эксплуатационное положение, болгаркой зачищают сварные швы. Поверхности обезжиривают и окрашивают, монтируют навесное оборудование (замки, засовы, почтовые ящики). В петлях проделывают по небольшому отверстию, через которые будет осуществляться смазка механизма в процессе эксплуатации.

Технология приваривания петель

Чтобы правильно произвести приваривание петель, необходимо выставить полотно ворот строго по уровню. Лучше всего воспользоваться лазерным уровнем, так как обычный пузырьковый инструмент может давать погрешности. Ворота фиксируются при помощи подставок и клиньев в неподвижном положении. Так они будут стоять и после наваривания на них петель. После этого к ним прикладываются петли с платиками, которые должны располагаться на одной оси. Рекомендуется отметить места нахождения платиков.

Способы монтажа ворот

Петлевые навесы приварить к воротам или на калитку можно двумя способами:

Вначале привариваются крепления к полотну ворот, а затем — к опорным столбам. Рекомендуется начинать работу с крепления нижней петли. Сложнее всего выполнить вертикальный сварной шов между пластиной и основным металлом. Следует выполнить несколько прихваток, а затем убедиться в нормальной работе створки ворот. Прихватки выполняются в следующей последовательности:

Сверху.
Снизу.
По центру.
В центре первой половины шва.
В центре второй половины шва.

Так прихватываются обе петли. Если после этого створка закрывается и распахивается нормально, создается сплошной шов. Движение электрода при создании вертикального шва должно быть направлено снизу вверх. Далее обвариваются горизонтальные швы. После приваривания нижней петли производится дополнительная проверка осевого крепления верхнего крепления, так как в процессе сварки могла произойти подвижка полотна.

Как приварить петли в другой последовательности? Многим именно этот способ покажется наиболее приемлемым. Нижние части петель с платиками привариваются вначале к опорным столбам. Затем в них вставляются верхние части с шариками. После этого полотно ворот выставляется по месту. Платики плотно прижимаются к полотну, после чего обвариваются.

Когда монтаж ворот закончен, сварные швы очищаются от окалины и шлифуются болгаркой. До полного остывания сварных швов открывать ворота запрещено.

Монтаж шарниров

Шарниры крепятся к воротам с помощью сварки или прикручиваются болтами, саморезами. И в том, и в другом случае навесы фиксируются на столбах и передней части створок.

Монтаж шарниров с помощью сварки

Работу по привариванию шарниров к воротам производят следующим образом:

Ворота выкладывают на ровную поверхность и отмечают места крепления навесов.
Петли смазывают солидолом или маслом.
Берут створку и ставят ее по отвесу в вертикальном положении.
С помощью точечной сварки прихватывают две части петли.
Проверяют расположение осей петель и прихватывают верхнюю петлю.
Смотрят на наличие зазоров и щелей, качество хода створок. Если все в порядке, то петли приваривают окончательно.
Все места сварки зачищают угловой шлифовальной машиной и окрашивают в тон основного полотна.

Валерий
дизайнер

В процессе приваривания подвижных деталей следует помнить о технике безопасности и следить за прохождением тока. Производить соединение лучше всего с помощью крестовой варки, чтобы шов был крепче, а погрешности, сделанные во время крепления, были менее заметны.

— Валерий дизайнер

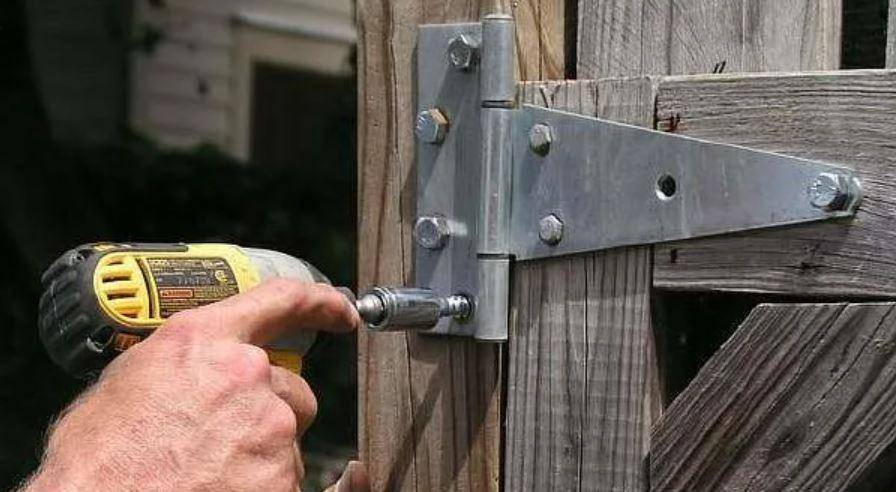

Монтаж шарниров с помощью болтов или саморезов

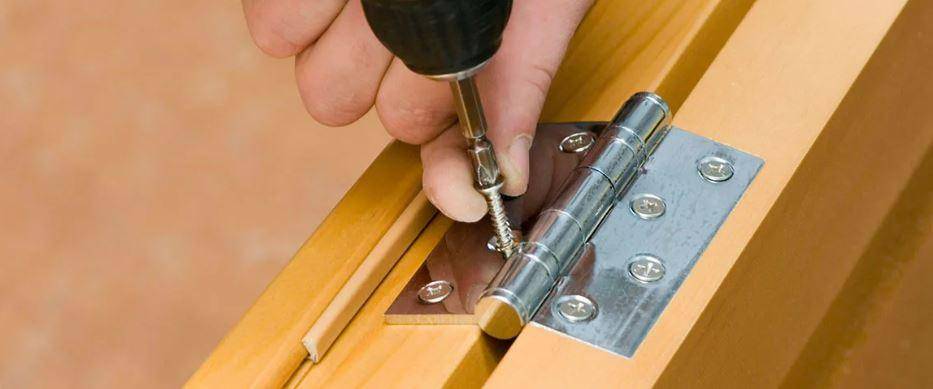

Для тех, кто хотя бы раз устанавливал дома межкомнатные двери, прикрепить к воротам петли с помощью саморезов не составит труда. Ведь оба эти способа схожи между собой.

Процесс врезки петель в межкомнатные двери

Монтаж петель производят в следующей последовательности:

Сначала петли прикрепляют к передней части полотна с помощью саморезов.
После этого ворота укладывают вместе с опорными столбами на ровную поверхность и отмечают места для монтажа вторых частей петель.
При необходимости на воротах делают углубления для размещения механизма.
Ворота крепят с помощью саморезов на опорные столбы.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Болтами или саморезами прикрепляют петли к малогабаритным воротам с небольшой массой. Исходя из размеров ворот, каждую створку можно навесить на две, три или даже четыре петли.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

зазор между опорной стойкой и рамой створки – до 5 мм;
предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
часть петлевой группы со штифтом располагается снизу, его направление – вверху;
сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Привариваем к воротам петли: основные этапы

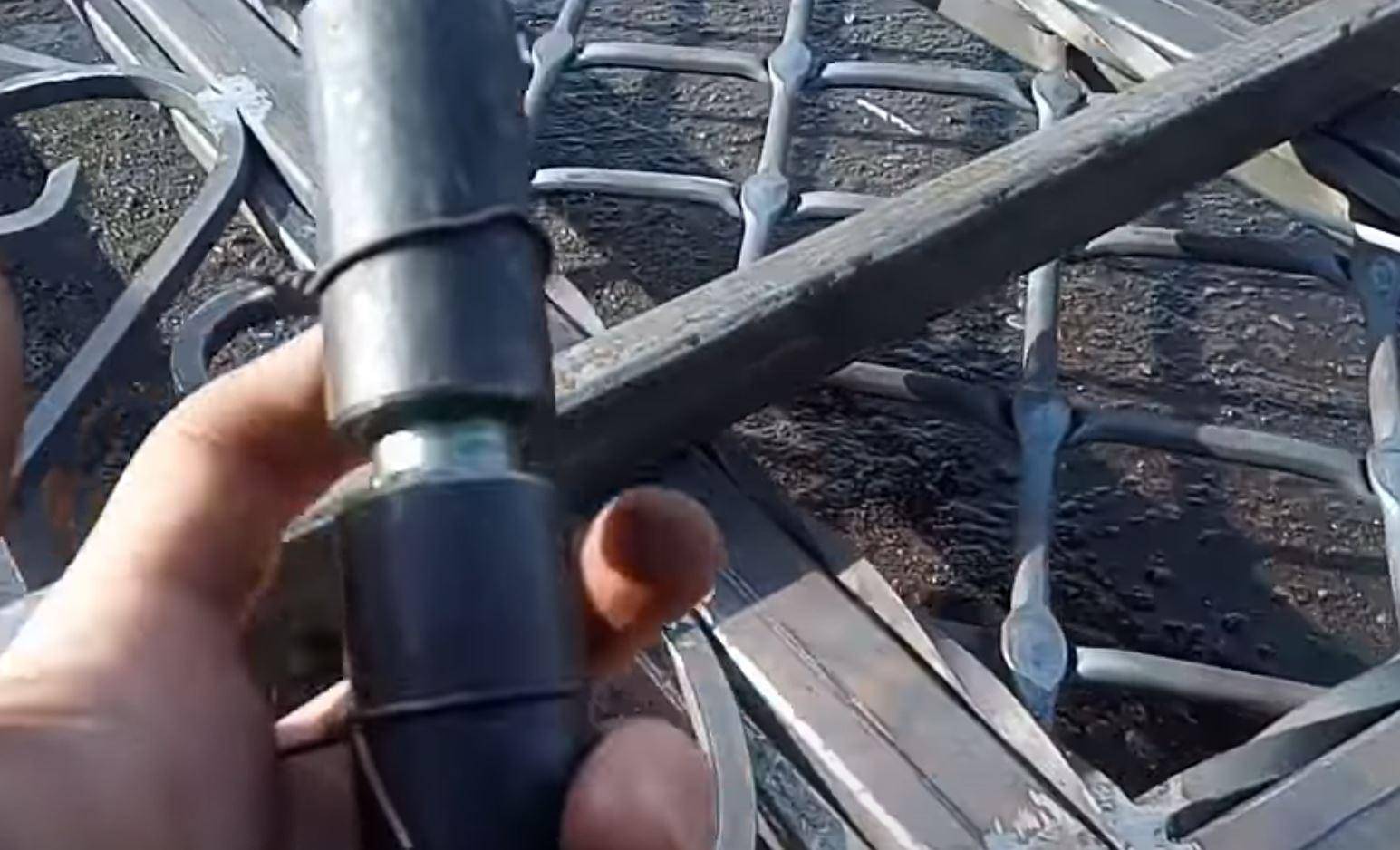

Итак, сразу смазываем внутреннюю конструкцию петель солидолом, это обеспечит плавность хода при открывании конструкции, когда установка полностью будет выполнена

Необходимо подготовить металлические подкладки под петли толщиной до 5 мм, без них не получится обойтись, если петли привариваются круглые.
Выполняется разметка, отступ от края должен находиться в пределах 20-30 см, наносить отметки можно мелом или специальным строительным карандашом.

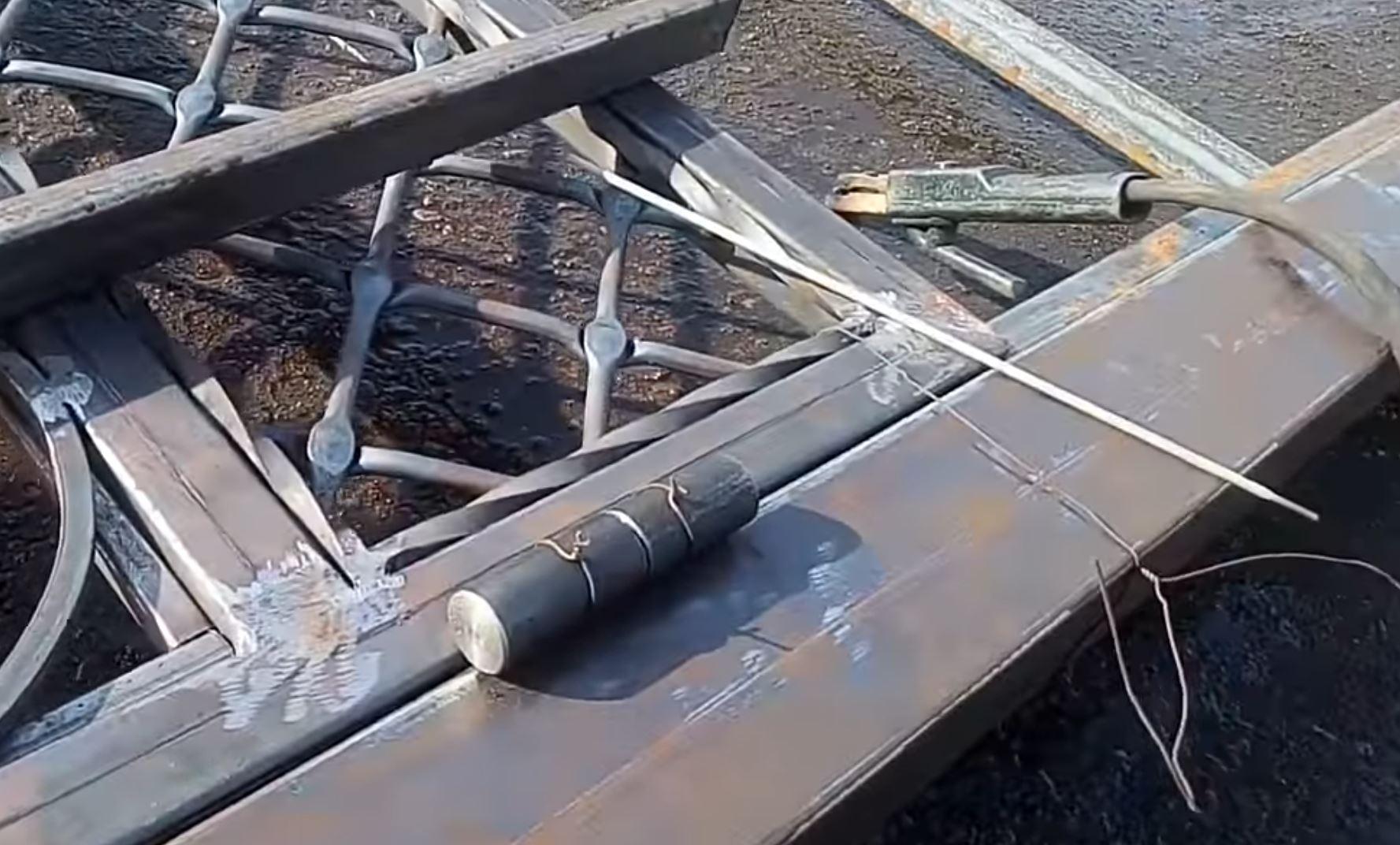

Теперь привариваем петли, первым делом привариваются штыковые части петель (слегка прихватываем) далее осуществляется приваривание важно стараться делать ровный шов, своевременно убирается шлак. Варить нужно с верхней точки двигаясь вниз.
После того как все петли с одной стороны будут приварены необходимо проверить качество открывания створок ворот, если перекосов нет, можно продолжить выполнять работу.
Послы того, как сварочные работы будут завершены, обрабатываем сварные швы, используя для этого шлифовальную машинку.

На этом все, установка выполнена, если все работы проведены были правильно с использованием качественных материалов и соблюдением технологий, то их эксплуатация на протяжении длительного времени будет гарантировано радовать высоким качеством, надежностью и безопасностью.

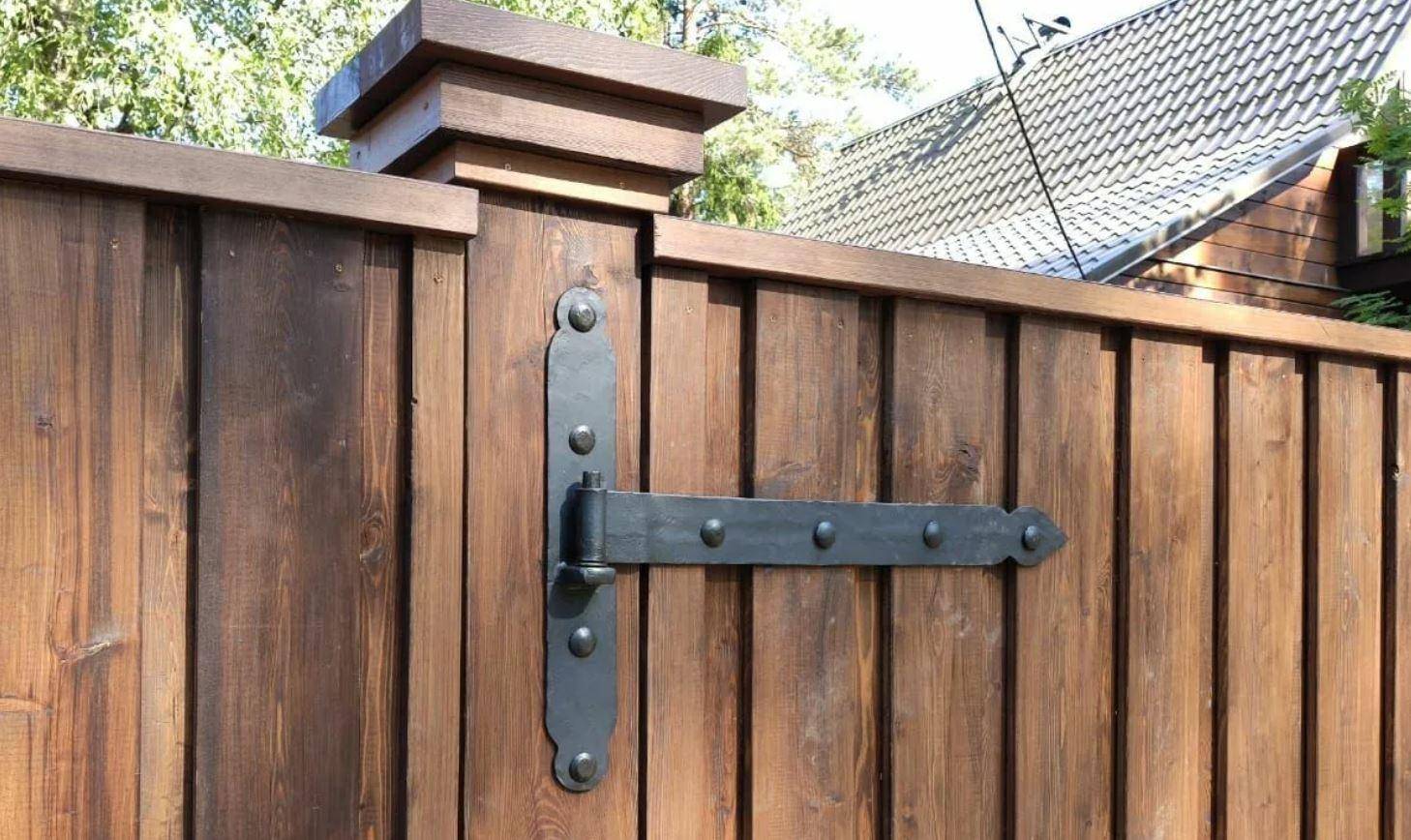

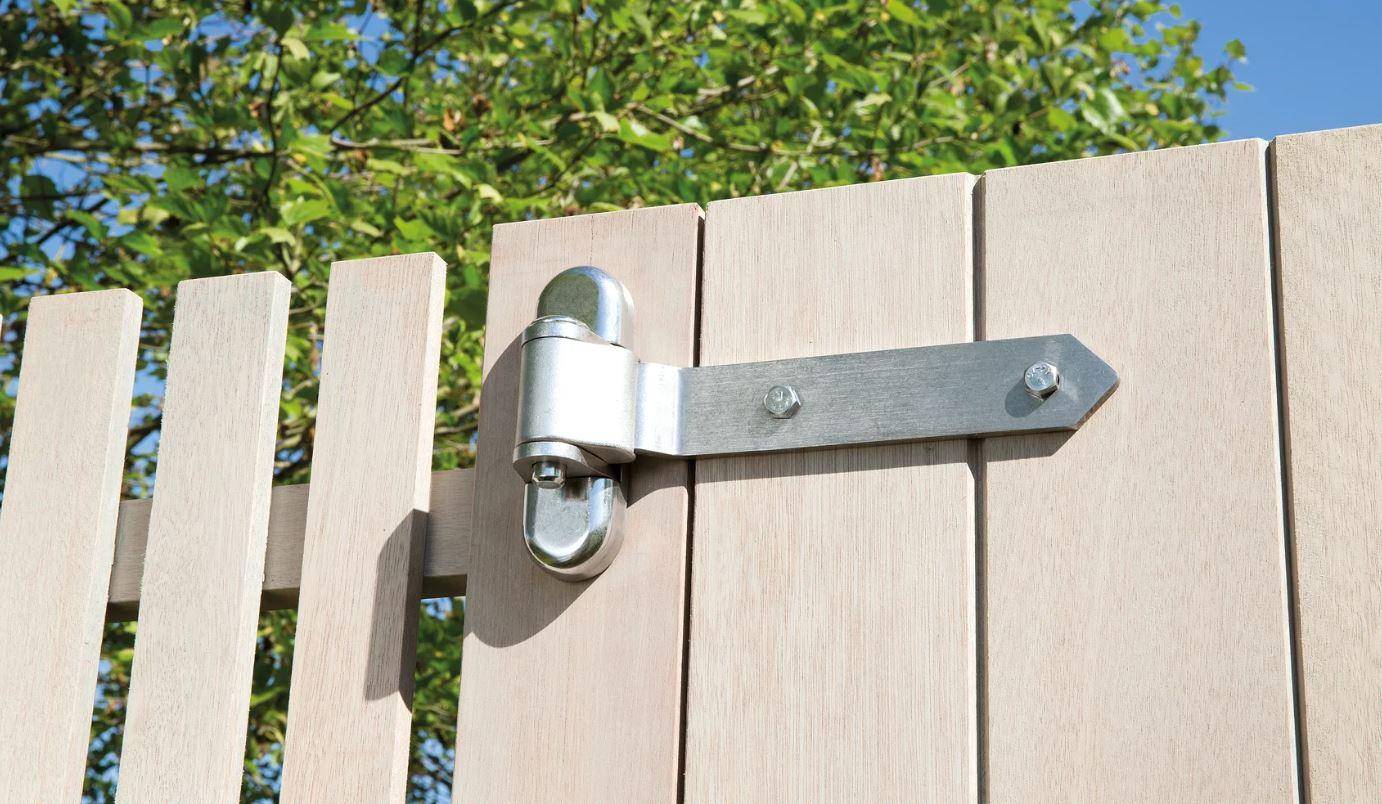

Петли для калитки из дерева

Купить понравившуюся деревянную калитку можно недорого и на любом строительном рынке.

Пример оформления кованых петель для деревянной калитки

Многие поставщики занимаются изготовлением ворот или калиток на заказ. Тем, кто может похвастать наличием даже небольшого опыта в строительных работах, не составит труда сделать простую конструкцию своими руками.

При наличии калитки, остается подобрать к ней подходящие по характеристикам и размерам петли. Правильно выбранное крепление обеспечит створке идеальную «посадку» и полноценное многолетнее функционирование. Для небольшой калитки из дерева, наиболее подходящий способ фиксации петель – это монтаж дверцы на саморезы.

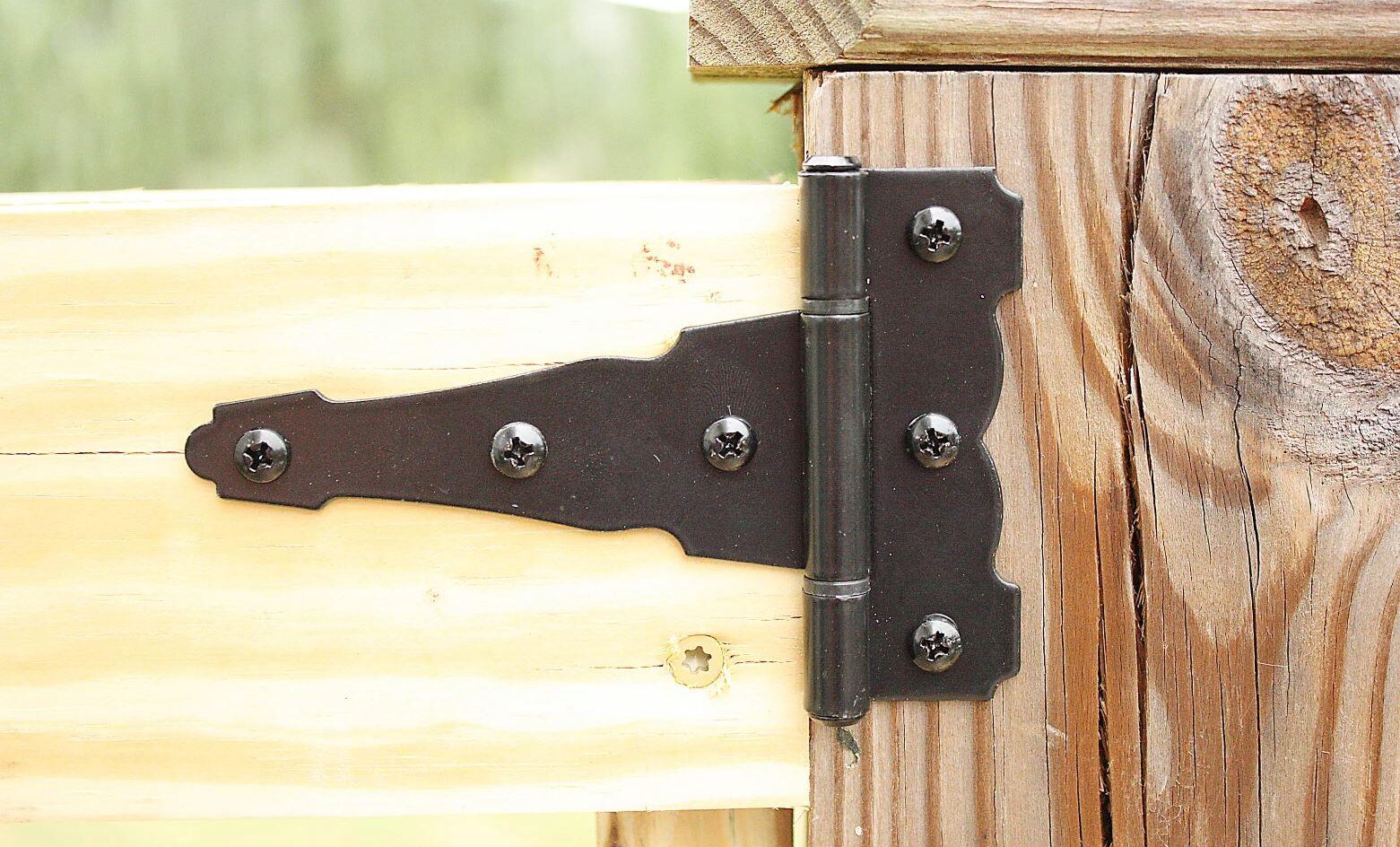

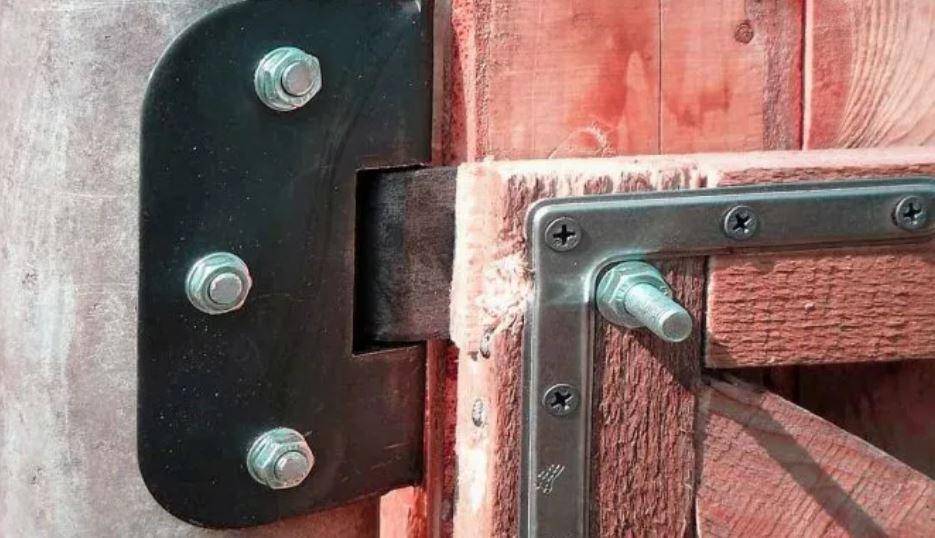

Монтаж петель на саморезы

По своему принципу, данный метод крепления петель похож на установку межкомнатных дверей. Однако для монтажа калитки, комплектующие должны быть именно калиточные или для ворот. При выборе этого типа фиксации, петли присоединяются к торцу калитки, обеспечивая конструкции дополнительную устойчивость, и улучшая ее внешние показатели.

Этапы монтажа калитки из дерева:

Используя саморезы по дереву, калиточную петлю следует прикрепить к фасаду створки в размеченных местах. Для большей надежности на 1 калитку желательно использовать не менее 3 петель.
Крепление петель к калитке саморезами
Конструкцию с прикрепленными петлями необходимо положить на ровную поверхность (на землю) вместе со столбами. При этом нужно позаботиться о том, чтобы полотно изделия не повредилось. Под калитку и столбы лучше всего подложить подкладку из пиломатериалов, например, кусок фанеры или ДСП.
Если есть необходимость, на опорном столбе подготавливают места под петли. Для этого делаются надрезы. Такую работу удобно делать молотком и стамеской.
В ямы, заранее подготовленные под опоры, устанавливаются сваи с обозначенными разметкой точками крепления. Нижние концы каждого столба следует обработать антисептиком и обернуть в рубероид. Столбы должны быть закреплены по строгой вертикали, которая проверяется строительным уровнем.
Пример установленных столбов для калитки из дерева
При помощи саморезов калитка крепится на укрепленные сваи.

Для опорных столбов следует делать яму глубиной не менее 120 см. На дне яме обязательно должна быть утрамбованная подушка из песка (15 см в высоту). Столбы можно забутовать или забетонировать. Такой метод их установки избавит конструкцию от усадки, чреватой переносом петель.

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

сварные швы делаются непрерывными;
по возможности петли провариваются по всему периметру;
чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
при навешивании тяжёлых створок устанавливать дополнительные петли.

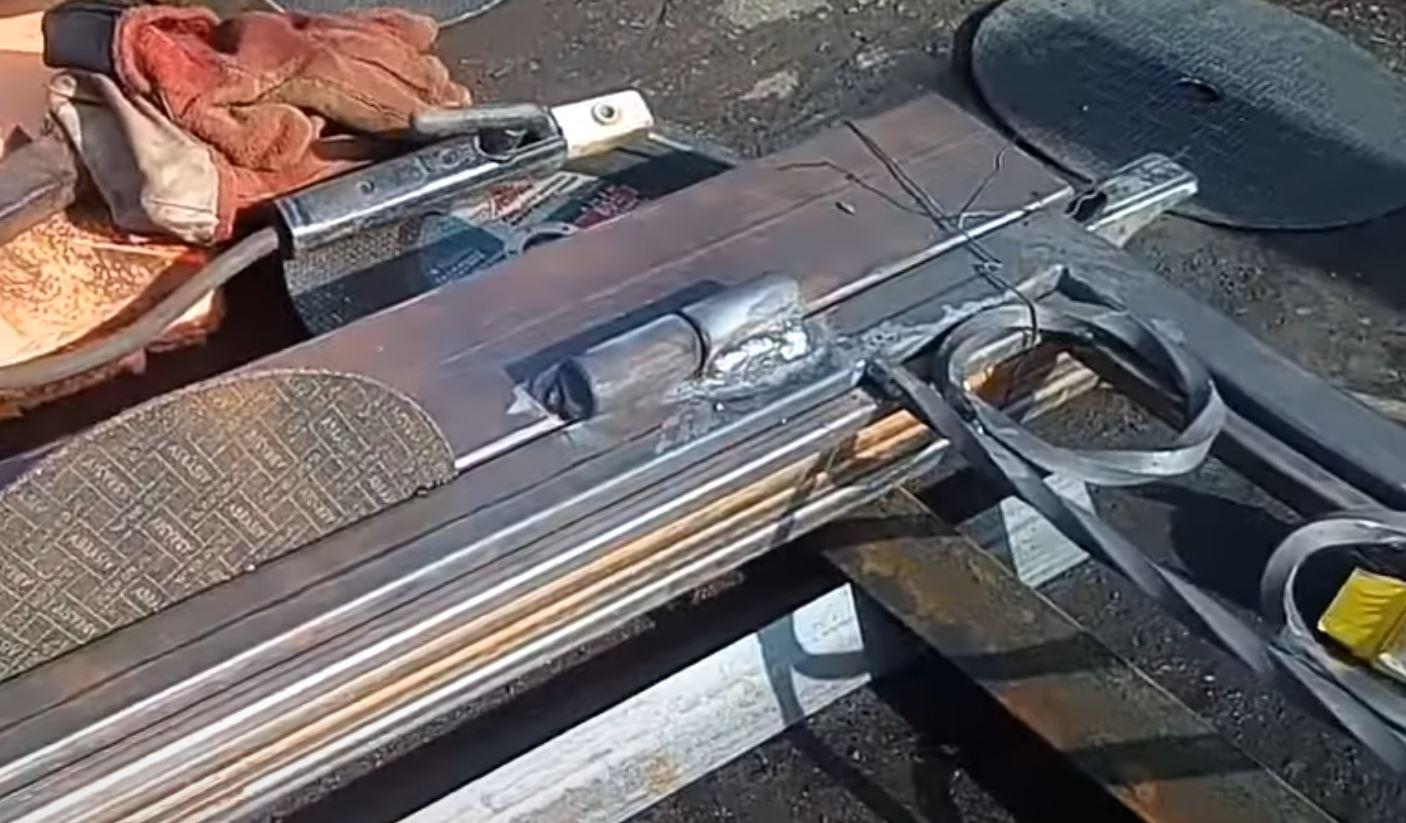

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
В зазор помещают петлю;
Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Навесы сначала прихватываются к створкам, а затем — к опорам

Советы по привариванию петель на гаражные ворота

К любым воротам крепится две петли — верхняя и нижняя. Если выбраны шарнирные петли, сначала они привариваются к платикам — железным пластинам, которые равномерно распределяют нагрузку и имеют параметры, соответствующие размеру конструкции ворот. Когда петли будут готовы, необходимо правильно установить полотно ворот, зафиксировав его в вертикальном положении в проеме гаража.

Далее к полотну прокладываются петли с платиками — их места нахождения отмечаются карандашом. Оптимальное месторасположение петель — 30 см от верхнего и, соответственно, нижнего края. После этого смазанные солидолом петли нужно приварить к дверному полотну.

Сначала делаются прихватки (снизу, сверху и по центру). Затем рекомендуется несколько раз открыть и закрыть створки, чтобы обнаружить возможные перекосы и неровности. Если таковые имеются, петли отбивают молотком, а затем продолжают приваривать по всей длине. Нужно создать вертикальный шов, работая по направлению снизу вверх, а затем — горизонтальные швы. По завершении работ убирают окалину и проводят шлифовку болгаркой.

Классификация шарниров по форме

Современные шарниры для ворот изготавливают в различных форм-факторах. Они могут быть цилиндрическими, квадратными, шестигранными или каплевидными.

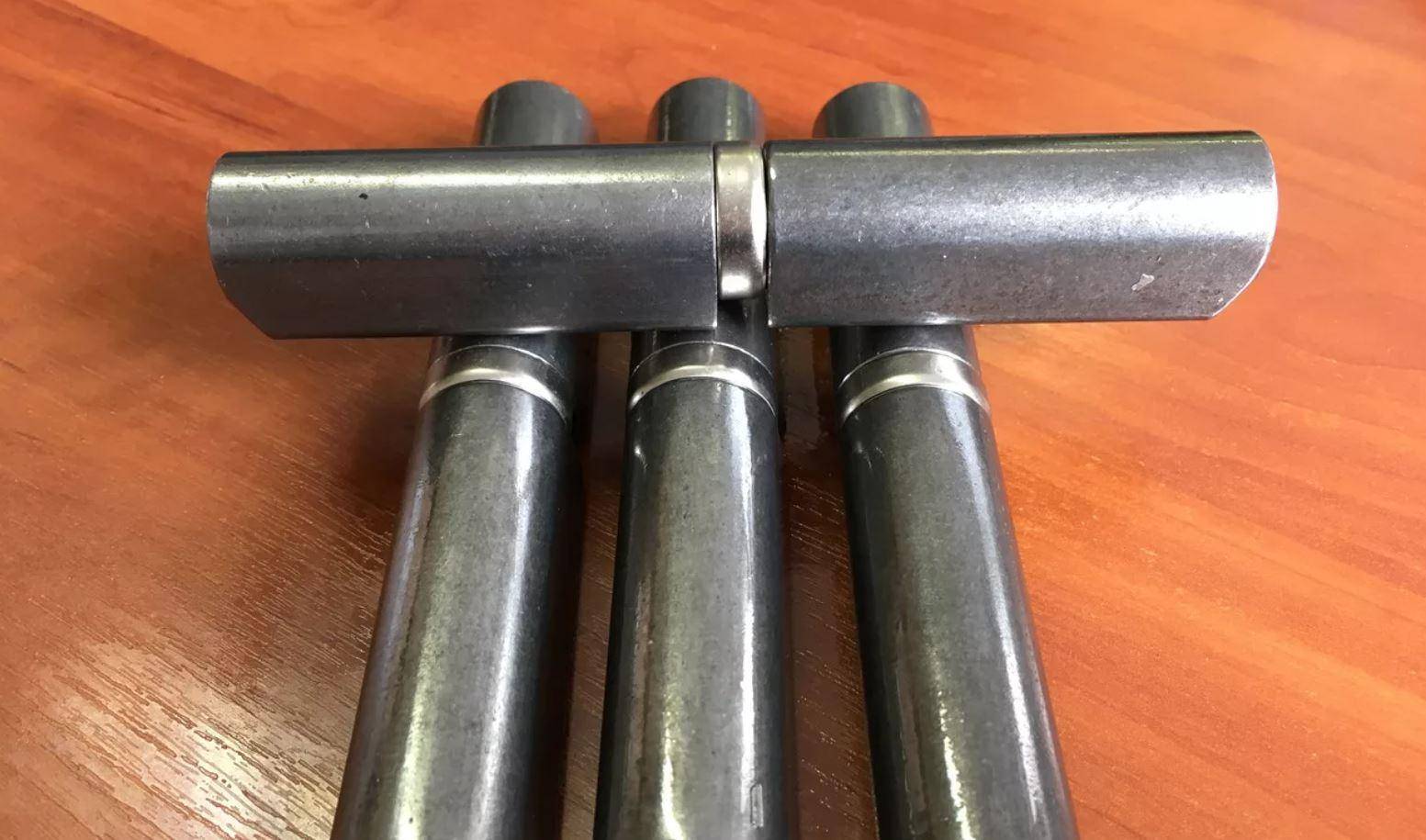

Шарниры цилиндрической формы, несмотря на необычный внешний вид, пользуются высоким спросом у покупателей. Такие петли приваривают к воротам, причем для их более надежного крепления сначала приваривают ушки.

Эти петли не нашли широкого применения, но все же их можно встретить на полках магазинов. Они мало чем отличаются от цилиндрических. Для их крепления также потребуется предварительно приварить ушки.

Петли квадратной формы обеспечивают значительную площадь контакта поверхностей. Они легко и надежно привариваются к основанию ворот.

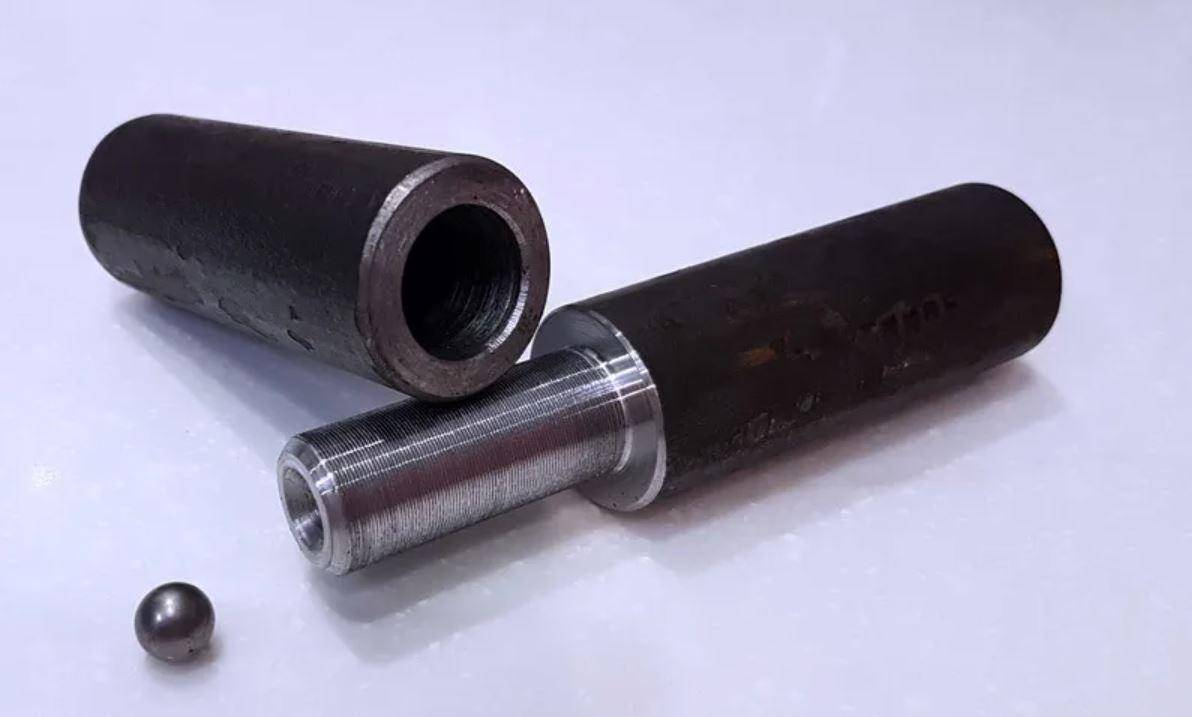

Такая форма свойственна только шарнирам с подшипником. Петли имеют ряд преимуществ, таких как эстетичный внешний вид, равномерный сварочный шов и удобство в установке.

Петли-стрелы

Подходят как для деревянных, так и для металлических ворот. Благодаря особой форме, шарниры имеют колоритный внешний вид и обеспечивают значительный запас прочности. Они могут быть шарнирными или полушарнирными, обычными, съемными или фигурными. Их можно навешивать на увесистые и габаритные ворота.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Из перечисленных выше форм шарниров наиболее эргономичной является цилиндрическая петля с подшипником. При ее монтаже потребуется провести дополнительные работы, но готовое изделие порадует отличными эксплуатационными характеристиками и надежностью.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Начало работ

Цилиндрическая форма петель зачастую заставляет неопытных сварщиков задаться вопросом: «А это вообще варится?». Варится. Петли, сделанные из шестигранника или четырехгранника на самом деле варить сложнее. По правильной технологии петли для начала привариваются к специальным платикам. Делать это желательно на ровной горизонтальной поверхности, например, на наковальне (заодно к ней можно прицепить «минус» сварочного аппарата). Неотъемлемое требование: приваривать платики к петлям необходимо сплошным швом.

Подобрать подходящий по размерам платик не сложно. Учитываем вес ворот и прочность материала из которого они изготовлены и определяем на глаз, сварочный шов какой длины сможет выдержать вес и не позволить дверной конструкции деформироваться. Платиками организуется удобная рабочая «площадка» для проведения сварочных работ, а так же они служат распределительными пластинами воротного полотна, что не позволяет последнему «разорваться» даже при общем тяжелом весе воротной конструкции.

Установка ворот

Производить сварку петель с уже приваренными платиками нужно стационарно, предварительно разместив ворота в «родное окно». То есть, ворота придется фиксировать «вхолостую» и достигать их требуемое положение еще до начала сварочных работ. Положение дверей надо проверить и перепроверить столько раз, сколько среднестатистический первоклассник знает чисел – как минимум десять.

Сварочные работы

После того как будет произведена тщательная проверка расположения ворот, заранее измеренных и отмеченных полей для пластин, можно начинать сварочные работы с нижних петель на столбах. Вертикальные швы – это самая трудная работа для сварщика. Но благодаря пластинам даже неопытный сварщик сможет с ними справиться. Когда одна штыковая часть петли на створке будет приварена, можно будет воспользоваться лазерным уровнем для сверки правильного расположения ее оси и для определения точного расположения второй штыковой петли.

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

Металлические дверные петли;
Пластинки/платики;
Сварочный аппарат;
Электроды;
Слесарный молоток;
Сварочная маска, рукавицы и спецодежда;
Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь при обильном снегопаде зимой — это может стать большой проблемой!

Видео — создание распашных ворот

Видео — установка гаражных ворот

Установка петель на саморезы

Метод возможно сравнить с установкой межкомнатной двери, но с применением калиточных петель. Их главное отличие – крепление к калитке.

Петля присоединяется не к ее торцу, а к фасаду, что разрешает не только усилить конструкцию, но и сделать ее эстетически привлекательной. Этот метод употребляется, в основном, для древесных конструкций, но может использоваться и для железных, и для каменных (цементных) конструкций.

Прикрепление петли саморезами

В последних случаях к опорам прикрепляется на болтах либо анкерах (соответственно) древесный брусок.

Ниже инструкция даст полную картину процесса:

Прикрепите калиточную петлю к фасаду калитки саморезами по дереву. В большинстве случаев применяют два-три;
Положите опорные столбы и калитку на ровную поверхность и отметьте место крепления второй части петли. Для отличных показателей применяйте древесные подкладки;
В большинстве случаев для калиточных петель не готовится место на главной опоре, но, в случае если нужно, заберите молоток и стамеску и сделайте его;
Установите столбы в заблаговременно подготовленные ямы, обернув нижние концы рубероидом, и закрепите их вертикально. В случае если вес калитки маленькой, возможно обойтись без бетонирования;
Закрепите калитку саморезами на опорном столбе.

Калитка своими руками

Применяя приведенные выше руководства возможно установить калитку своими руками фактически в любом месте – раздельно стоящую либо врезанную в полотно ворот. Два главных метода наиболее популярны и смогут различаться лишь формой петель. К примеру, для улучшения внешнего вида калитки возможно применять декоративные навесы либо накладки на них.

Как приварить петли на калитку и ворота — видео
