Как провести в гараж свет правильно: нюансы монтажа электропроводки

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность. В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

• warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
• neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
• cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Световой поток, Лм	Накаливания, Вт	Люминесцентные, Вт	LED, Вт
250	20	5	3
400	40	8	4
700	60	15	10
950	75	19	11
1300	100	26	14
1800	150	36	20

Варианты организации системы освещения гаража

Приходится с сожалением констатировать то, что встретить правильно организованное освещения в гараже можно довольно-таки редко. Как правило, все действия ограничиваются установкой нескольких ламп на потолочную и стеновую поверхность, что сразу же снижает функциональность гаража. Такое освещение не дает возможности обустроить в помещении полноценную мастерскую — оно подходит лишь для того, чтобы в относительно комфортных условиях завести машину перед выездом или поставить ее обратно.

Далее будут рассмотрено несколько вариантов организации освещения

Заодно будет обращено внимание на удачное и не совсем расположение осветительных приборов, а также их распределение по помещению

Вариант №1

В этом примере показан неотапливаемый гараж, в котором для освещения использованы люминесцентные лампы, установленные на потолке и стенах.

Вариант такого размещения ламп на стенах является крайне неудачным решением.

Приборы, закрепленные на потолке — это приемлемое решение, так как при их включении будет освещена бо́льшая часть площади гаража. Однако светильники, размещенные на стенах именно таким образом, никак нельзя назвать удачным вариантом. Во-первых, потому что лампы могут быть случайно повреждены механически, причем – даже при простом перемещении человека. Во-вторых, световые потоки идут только в отдельную зону и находятся примерно на уровне глаз. Поэтому при выполнении любых работ в гараже глаза будут быстро уставать.

Вариант №2

Стены и потолок гаража в этом примере облицованы листами металлического профнастила белого цвета. Благодаря такому выбору материала отделки можно значительно сократить расходы на освещение, использовав лампы меньшей мощности.

Гараж, обшитый металлическими листами светлого цвета

Белые поверхности не только освещаются сами от немногочисленных осветительных приборов, но и отражают попадающих на них световой поток. В светлом помещении комфортно работать, производить уборку и, конечно же, ставить и забирать автомобиль.

Этот вариант организации распределения осветительных приборов и использования цветового решения, можно назвать удачным. Правда, высота установки настенных светильников могла бы быть и несколько побольше.

Вариант №3

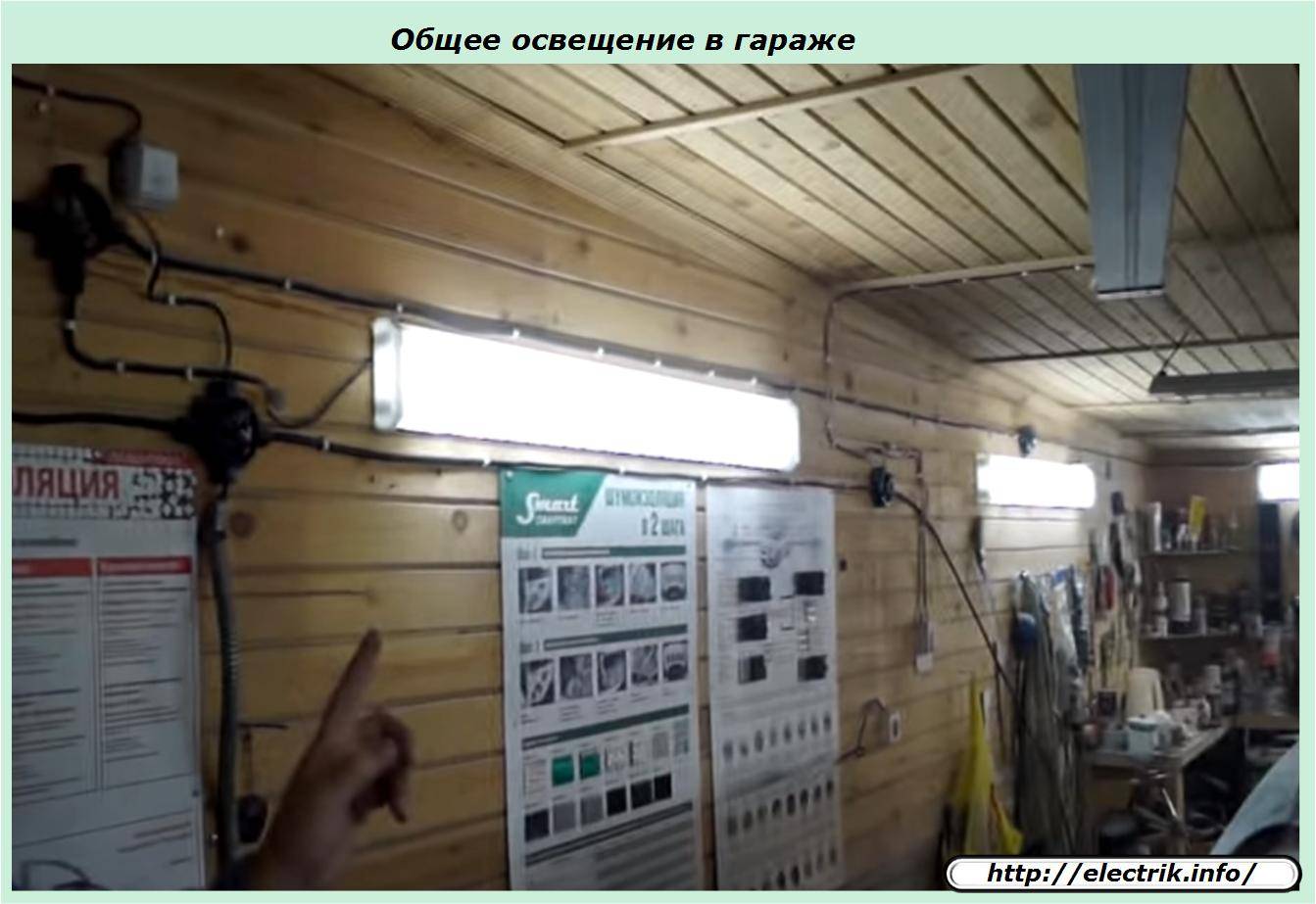

Стены этого гаража обшиты деревянной вагонкой. Хотя она имеет светлый оттенок, но помещение недостаточно освещено для выполнения работ по ремонту автомобиля. Поэтому если придется выполнять мелкие работы, то потребуется дополнительная подсветка с помощью переносных приборов. Древесина, имеющая натуральный цвет, не отражает падающий на нее световой поток — скорее, наоборот, поглощает его.

Гараж, облицованный древесиной, смотрится эстетично и аккуратно. Но, используя этот материал, для создания комфортного освещения придется задействовать большее количество приборов освещения

Верхний свет, создающий общее освещение, установлен в подвесной потолок белого цвета. Однако в этом случае его несколько ослабляют обустроенные по всему периметру помещения полки. Они удобны для хранения различных полезных в гараже вещей и инструментов, но дают довольно глубокие тени в пристенных областях, где обычно размещаются рабочие верстаки.

Вдоль дальней стены помещения как раз и установлен стол, предназначенный для выполнения работ. Однако, локальное освещение этой области совсем не предусмотрено. Возможно, владелец гаража планирует установить или же подвесить переносной осветительный прибор, так как рядом со столом установлена розетка.

Вариант №4

В помещении этого гаража для декорирования стен и потолка использованы два цвета — белый и синий, которые усиливают световой поток, падающий на них при включении освещения.

Панели в помещении окрашены в сине-голубой цвет, что позволяет скрыть небольшие загрязнения, нередкие для гаража. В то же время выбранный оттенок не затемняет интерьер, а придает ему экспрессии

Особенно хорошо виден отражающий эффект белого потолка. При этом, следует заметить, что, несмотря на то, что в помещении присутствует только общее верхнее освещение, оно не кажется темным. Этот эффект достигнут, благодаря правильно подобранным оттенкам, используемым для окрашивания поверхностей.

*  *  *  *  *  *  *

Итак, занимаясь планированием системы освещения гаража, необходимо тщательно продумывать каждую мелочь, учитывая все приведенные выше рекомендации. Только в этом случае удастся получить желаемый результат и комфортное место для работы.

В завершение публикации – еще один видеосюжет с рекомендациями по организации освещения в гараже.

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

Виды источников света

При выборе лампы или другого источника света нужно обращать внимание на несколько моментов: безопасность оборудования, рабочий ресурс, защищенность от влаги и пыли, стойкость к перепадам температур. Поэтому надо оценить все плюсы и минусы каждого типа и принять правильное решение

Типы ламп

Для гаража подходят разные варианты, но при этом нужно учитывать условия использования и особенности строения. Исходя из них можно выбирать один из перечисленных видов:

Лампы накаливания раньше ставили во всех гаражах, но сегодня они используются редко из-за большого потребления электричества и малого ресурса работы. Нить накала дает не очень качественный свет и распределяет его неравномерно. Светильники для гаража чаще всего громоздкие из-за большого рассеивателя и массивного корпуса. Во время работы они сильно греются, что создает дополнительную опасность. Пример освещения лампами накала

Галогенные лампочки – это усовершенствованные изделия с вольфрамовой нитью накала и инертным газом, закачанным в колбу. Свет от них намного ярче, но при этом расход электричества тоже большой. Во время работы поверхность сильно нагревается, поэтому обязательно нужен плафон, этот тип плохо переносит удары, перепады напряжения, пыль, поэтому не подойдет в гараж. Плюсом является возможность использования низковольтных ламп, работающих от напряжения 12 В через блок питания. Люминесцентные лампы дают яркий свет, при этом не потребляют много электроэнергии. Могут быть как в виде колб, так и в компактном исполнении под стандартный патрон. Подойдут только для отапливаемых гаражей, так как при температуре ниже 5 градусов работают плохо и быстро выходят из строя. Еще один недостаток – пары ртути внутри, которые испаряются в воздух при повреждении колбы.

Светодиодные лампы и светильники потребляют меньше всего электричества и дают ровный свет без мерцания

Можно выбрать разную цветовую температуру, что тоже важно для комфорта. Для хорошей видимости лучше подбирать холодные тона, которые обеспечивают яркое равномерное освещение. Вместо ламп можно использовать светильники или светодиодные ленты, которые могут служить подсветкой или полноценным освещением отдельных зон

Светодиодная подсветка – самая безопасная и экономичная на сегодняшний день

Вместо ламп можно использовать светильники или светодиодные ленты, которые могут служить подсветкой или полноценным освещением отдельных зон. Светодиодная подсветка – самая безопасная и экономичная на сегодняшний день.

Можно сочетать разные варианты, если это даст хороший результат. Но по возможности лучше оборудовать гараж низковольтным светодиодным освещением, чтобы обеспечить безопасность. Хорошая лампа в гараж на светодиодах стоит дороже, но за счет экономии электричества и долгого срока службы в итоге обойдется дешевле.

Как сделать проводку в гараже: схема прокладки кабелей

В принципе, разводка электропроводки в гараже мало чем отличается от аналогичного процесса в квартире или частном доме – все практически точно так же, за исключением сложности и некоторого оборудования. К примеру, электрический щиток в гараже выглядит весьма просто по сравнению с квартирным – как правило, здесь не устанавливают много автоматических выключателей и не делают большое количество различных защит. В общем, людям, которые знакомы с проводкой в квартире, сделать ее в гараже не составит никакого труда. Выглядит эта проводка следующим образом.

1. Электрощиток. В нем устанавливается счетчик энергии и монтируется пара входных и пара разделительных автоматов – один из разделителей обеспечивает фазой розетки, а второй освещение. Тем самым эти разделительные автоматы обуславливают наличие двух отдельных ветвей проводки, которые целесообразно монтировать по отдельности.
2. Ветка с розетками. Тянем ее под потолком и в тех местах, где планируется монтаж розеток, устанавливаем разветвительную коробку – уже от нее к каждой группе розеток прокладываем отдельный кабель, на который и подсоединяем по параллельной схеме нужное количество розеток. Скрутки в распределительной коробке затягиваем туго, хорошо их пропаиваем или используем зажимы и капитально изолируем.

3. Ветка освещения. Здесь распределительные коробки необходимы только в районе установки выключателя – нужно будет разорвать только фазу проводки и пустить ее вниз к выключателю. Продолжение кабеля провести в место установки светильника или группы осветительных приборов, где и подключить оные. Таких веток от распределительной коробки можно сделать несколько.

В принципе, сложного ничего нет, но по завершении прокладки кабеля лучше сделать испытания – подать питание и проверить все выпущенные концы на наличие в них электрической энергии. Только после этого проводку можно будет полностью закрывать и заниматься подключением потребителей электрического тока, то есть ставить розетки, выключатели, светильники и все то, что необходимо для нормальной работы вашего гаража.

Как провести электричество в гараж, если он индивидуальный

Для подключения индивидуального гаража к сети нужно обратиться в электросетевую организацию. Вся процедура состоит из 2-х этапов:

• получение разрешения. Проводить сеть можно куда угодно, будь то к гаражу или же просто на участок, но только после получения специального разрешения от регулирующей компании, которая поставляет электричество;
• подключение. В обговоренный день электрики энергокомпании подъедут по указанному адресу и подключат от столба до щитовой и опломбируют счетчик, составив при этом акт на подключение.

Какие документы нужны
Помимо заявки, для подключения обязаны предоставить: копию паспортных данных владельца, копию документа, подтверждающая собственность, копию индикационного кода, перечень устройств в гараже с указанием их мощности, технические документы для гаража, план гаража с указанием расположения всех электроприборов, расчет потребления.

Подача заявки
После подключения сети собственник гаража обязан оформить ряд документов и оплачивать израсходованную энергию. Заявка на само подключение рассматривается до одного месяца, но, если подается в электронном варианте, то в течении 45 дней. Затем, рассмотренную заявку, фирма направляет владельцу в 2-х экземплярах для подписи. Стоимость данной процедуры составит от 550 до 600 рублей, в зависимости от региона.

Процедура подключения
Процедура подключения делается в несколько шагов – подготовка кабеля, протяжка, монтажи подключение освещения и розеток.

Кабеля необходимо протягивать точно по горизонтали или по вертикали. Электропроводка должна располагаться на расстоянии не меньше 12-15 см от пола или от потолка. Кабель также обязан размещаться на расстоянии не менее 15 см от системы отопления.

Особенности создания схемы электропроводки

Перед тем, как сделать проводку в гараже своими руками, следует уделить особое внимание схеме. Именно с неё начинается весь процесс

Для начала нарисуйте чертёж гаражного помещения, на котором указываются:

вводная линия, подходящая к гаражному зданию;
места установления светильников, включая само помещение, смотровую яму и погреб, если они есть;
распределительный щиток – для удобства рекомендуется устанавливать его ближе к входу, так будет проще обесточить гараж;
места размещения розеток – важно учесть все варианты, где понадобится подключать электроинструменты;
высота установки каждого элемента – розетки устанавливаются на высоте хотя бы 60 см от пола, выключатели – 1,5 метра, а распределительная коробка устанавливается в 20 см от потолка;
примерный маршрут электропроводки в гараже, где учтены светильники, розетки и распределительный щиток;
компрессор и механические станки – если они находятся в помещении, их нужно также указать в схеме, поскольку для них потребуются отдельные линии от индивидуальных автоматов.

Ниже рассмотрим примерные схемы проводки в гаражах со смотровой ямой и без неё.

Схема для гаража без смотровой ямы

Чтобы провести электропроводку в помещении без смотровой ямы составьте список электроприборов, которыми будете пользоваться в гараже. В гаражном помещении, используемом лишь для парковки авто и мелкого ремонта, не нужно подключать большое количество розеток и светильников.

В целом простая схема должна включать в себя:

• вводной распределительный щит;
• устройство учёта;
• 1-2 розетки;
• 2 автоматических выключателя;
• 4 светильника;
• 1 одноклавишный выключатель;
• 1 УЗО;
• электропроводка.

Устройство защитного отключения – вещь недешёвая, однако крайне необходимая для обеспечения безопасности. Чтобы УЗО защитило от поражения тока в нужный момент, номинальный ток должен быть подобран в соответствии с током нагрузки линии проводки.

Простая схема имеет как преимущество, так и недостаток. Для парковки автомобиля достаточно нажать на выключатель и свет включится сразу во всём помещении. Кроме того подключив две розетки, одна из них будет присоединена к автоматам, а другая к одной цепи со светильниками.

Тогда, выключив свет, обесточится вторая розетка. В то же время её можно будет использовать лишь для маломощных приборов, иначе сгорят контакты выключателя.

Приведённая выше схема электроснабжения гаража является примерной и может оказаться неподходящей при мощном оборудовании. Если укрытие для машины многофункциональное, потребуется хорошее освещение и большее количество удобно расположенных розеток.

Схема проводки для помещения со смотровой ямой

Стоит учесть, что оборудование, которое планируется использовать в смотровой яме во время проведения ремонтных работ, должно быть рассчитано на это напряжение.

Необходимые инструменты и материалы для монтажа

В зависимости от типа монтажа электропроводки в гараже необходимо заранее подготовить инструменты:

• плоскогубцы и электрорезы;
• молоток;
• зубило;
• электродрель и перфоратор для работы в помещении из бетонных блоков;
• отвёртки – крестовая, шлицевая и индикаторная;
• изолента;
• приборы для измерения;
• материалы для разметки – удобно использовать специальный шнур;
• крепёжные элементы – шурупы и саморезы.

Важно помнить, рукоятки ручных инструментов должны быть из прорезиненного материала, если это не так – обмотайте их изолентой в несколько слоёв

Помимо этого подготовьте необходимые материалы для проведения электричества в гараже:

• электрический кабель;
• светильники;
• выключатели;
• розетки;
• трансформаторы;
• гофрированные трубы;
• короба;
• переходники;
• УЗО;
• счётчик электроэнергии;
• подрозетники;
• распредкоробки;
• распределительный щиток.

Способы прокладки электросети до гаража

Существует несколько методов и схем проведения электричества. Они различаются содержанием и зависят от комплектации гаражного помещения. Разделяются по следующим критериям:

• для гаража без смотровой ямы;
• для гаража со смотровой ямой.

Рассмотрим подробнее каждый из них.

Без смотровой ямы

В таком способе используется очень легкая схема. Нужно точно знать, сколько приборов будет функционировать в гараже, чтобы рассчитать мощность проводки. Без смотровой ямы и погреба потребуется совсем незначительное электроснабжение.

В схему входят следующие элементы:

• пара розеток;
• одноклавишный выключатель;
• устройство защитного отключения;
• 4 светильника;
• оборудование для учета потраченной электроэнергии;
• распределительный щит;
• электрическая проводка.

Данный способ соединения всех элементов позволит включить разом источники света при одном нажатии выключателя. При этом после выключения одна из розеток будет продолжать функционировать, но в маломощном режиме. Такой метод подходит только для тех помещений, в котором размещено мало оборудования, требующего электричество. При сильных нагрузках цепь может не выдержать.

Со смотровой ямой

Понадобятся такие же элементы, что и в предыдущем способе, только количество светильников и розеток нужно будет увеличить в соответствии с подключаемыми приборами и световыми устройствами. Также нужно приобрести специальный трансформатор, который будет защищать сеть от перенапряжения и не даст ей сгореть. Схему можно усложнить при необходимости, но не стоит забывать о допустимом напряжении в гаражном помещении.

Пошаговая инструкция по организации освещения

План монтажа системы состоит из таких шагов:

• расчета мощности и числа точек подсветки;
• выбора мест установки ламп;
• составления схемы подключения;
• закупки материалов;
• прокладки и тестирования проводки.

Выбор схемы электропроводки

Простая электрическая сеть включает следующие компоненты:

• УЗО, вводное устройство;
• систему понижения напряжения (для LED-приборов);
• автоматы для осветительных линий и розеток;
• провода и устройства-потребители.

Для сварочного агрегата, смотровой ямы и остальных мощных линий устанавливают отдельные автоматы аварийного отключения. Если проводка не соединена с внутридомовой сетью, в схему вводят счетчик. Вход в распределительный щит заземляют. Проводку в гараже укладывают открытым или скрытым способом. В первом случае кабели закрывают коробами. Скрытую проводку располагают в зазорах между блоками, под штукатуркой. При монтаже любым способом линии должны быть защищены от внешних воздействий.

Выключатели располагают на достаточном расстоянии от оконных проемов и ворот. Сеть должна иметь как можно меньше поворотов. Их нужно делать только под углом 90°. Розетки устанавливают на расстоянии более 50 см от пола.

Расчет количества и мощности светильников

Освещенность гаража, рассчитываемая путем деления светоотдачи на площадь помещения, должна составлять не менее 20 люкс. Суммарная мощность светового потока для постройки с длинами стен 4 и 6 м должна превышать 4 800 Лм. Такие показатели получаются при использовании упрощенных формул, которые не учитывают места установки источников, высоту постройки, свойства облицовочных материалов. Если стены имеют темный цвет, к освещенности добавляют дополнительные 15%.

Выбор расположения светильников

Приборы общего освещения устанавливают:

• в углах;
• на потолке;
• на стенах (в нижней или верхней части);
• на находящихся под потолком кронштейнах.

Для подсветки рабочих зон лампы монтируют:

• над верстаком или столом;
• на штативах;
• на вращающихся кронштейнах.

Необходимые инструменты и расходники

Для обустройства системы освещения потребуются:

• штроборез или перфоратор;
• сверла (выбираются с учетом материала стен);
• уровень;
• отвертка с изолированной рукояткой, шуруповерт;
• универсальный тестер;
• диэлектрические перчатки;
• кусачки, плоскогубцы;
• шпатель (при прокладке скрытой проводки).

В список необходимых материалов входят кабели ВВГ, гофрированный защитный рукав, УЗО, устройства-потребители.

Монтаж и установка щитка

Прибор используется для распределения питания между линиями электросети, защиты системы от перепадов напряжения. Его располагают возле входа. Смотровую яму желательно снабжать отдельным щитком. Устройства составляют из нескольких модулей. В гараже, предназначенном для ремонта автомобиля и проведения сварочных работ, достаточно 3 автоматов. При наличии смотровой ямы добавляют еще один.

Поэтапная организация освещения

Установку элементов системы выполняют так:

1. Делают разметку стен. Маркером обозначают места монтажа автоматов, распределительных коробок, розеток, светильников. Размещают линии укладки проводки, которые должны быть строго вертикальными.
2. Заводят машину в гараж. Проверяют правильность выбора мест для монтажа ламп. Выводят автомобиль.
3. Делают отверстия для установки компонентов системы.
4. Штробят стены для укладки кабелей. При выборе открытого способа пропускают этот этап.
5. Закрепляют короб или гофрированный рукав на стене. Вставляют в него провода. В местах установки светильников выводят концы кабелей наружу.
6. Монтируют щиток, подсоединяют кабели. Подключают к линиям лампы или другие приборы, поочередно включают автоматы, проверяя правильность сборки ветвей сети.
7. Монтируют выключатели и розетку. Тестируют электрическую сеть.
