Как сделать доводчик двери своими руками: 4 видео

Варианты установки

2 варианта установки доводчика

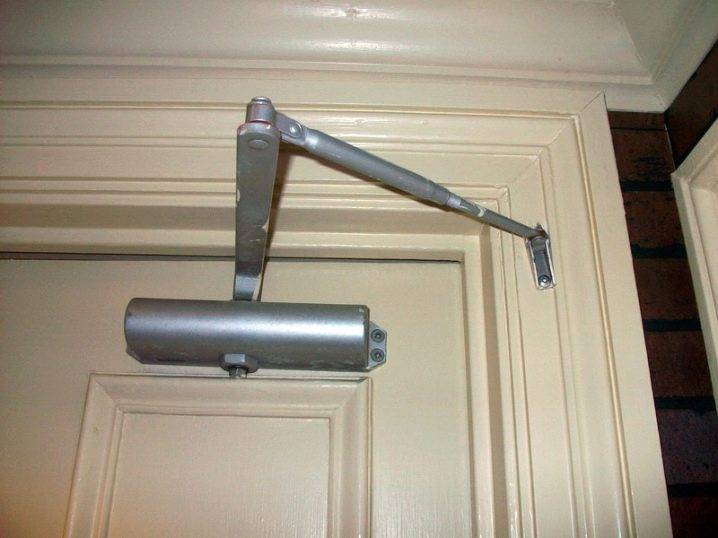

Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

Процесс разметки и установки доводчика

При стандартной технологии установки накладного дверного доводчика необходимо:

Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» – на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.
Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
Просверлить отверстия нужного диаметра в коробке и дверном полотне.

Схемы нестандартных вариантов установки доводчика

В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально
.

Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.

Процесс регулировки рычага с дохлопом и без

Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери
. Осуществляется он в несколько этапов:

Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.

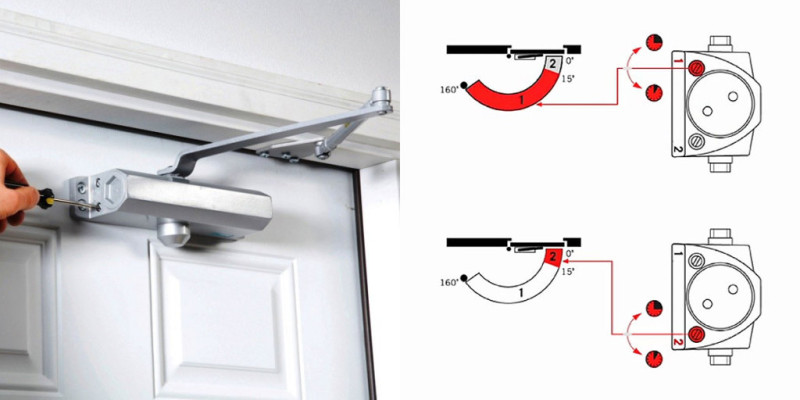

Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

Видео о монтаже доводчика

Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

Использование груза в качестве механизма захлопывания

Такой способ становится одним из самых старых и на сегодняшний день применяется нечасто. При таком методе на дверное полотно крепится трос или веревка, второй конец которой пропускается через колесико, прикрепленное на стене или раме. На конец крепится груз, который и осуществляет закрывание двери. Его вес приходится подбирать вручную, так как точной формулы для его вычисления не существует.

К преимуществам этого метода относят его дешевизну, простоту и эффективность. При необходимости можно даже зафиксировать дверь.

Очевидным недостатком становится то, что во время движения груз раскачивается и бьется о дверь или раму. Чтобы не испортить поверхность, его помещают в трубу с соответствующим диаметром. Такой подход сохранит дверь и придаст композиции более привлекательного и аккуратного вида.

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.
Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.

Способы монтажа могут быть различными

Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

Преимущества

Установка пружинных моделей петель дает следующие преимущества:

удобство пользования дверью даже с занятыми руками;
сохранение тепла в помещении;
обеспечение беспрепятственного массового прохождения людей;
предотвращение сквозняков;
самостоятельное закрывание двери.

Для легких дверных полотен пружинные петли могут заменить доводчик

Пружинные петли, установленные в помещении, дают следующие преимущества:

Сбережение тепла и отсутствие сквозняков.
Удобное использование дверей даже с занятыми руками путём их не задействования, что служит полезной функцией в ресторанах, барах, метро, медицинских учреждениях и офисах.
Предоставление беспроблемного прохождения в случаях массовых скоплений и большого количества людей.
Отсутствие надобности закрывания дверей, так как этот процесс происходит самостоятельно.
Возможность установить их самостоятельно.

Пружинные петли для дверей имеют ряд преимуществ

Выбор пружинных петель не представляется сложным. При выборе, следует учесть некоторые особенности и важные детали, как направление движения, нужно принимать к сведению ту желаемую сторону, куда будут двигаться двери – право/лево. Также возможно приобретение универсальных петель.

Ширина деталей отбирается согласно размерам дверного основания, на чем стоит предельно акцентироваться. Выдерживаемый вес петлей нужно определять сразу, ориентируясь на стандартные варианты (около 20-60 кг на петлю). Зная требующийся вес, возможно определить необходимое количество петель.

Видовые характеристики важны, петли способны иметь значительную разницу в длине и цвете. Часто встречающиеся размеры – 7,5х10х12,5 см, цвета бронза, латунь, хром, золото, никель. Также стоит учесть наличие способности контролирования скорости закрывания дверей и деталей, предоставляющих плавное и бесшумное движение.

Что можно ожидать от дверного доводчика?

Функции, которыми обладают заводские доводчики, способны значительно упростить эксплуатацию дверей. Обычно от доводчиков ожидается следующее:

Увеличение сроков эксплуатации и предохранение дверей от повреждений за счет амортизации, которую создает дверной доводчик. Если несколько раз для закрывания применить большую силу, чем необходимо, то полотно и коробка могут повредиться или деформироваться. Если же установлен доводчик, этого можно не бояться. Также будут нестрашны сквозняки.
Ограничение скорости открывания или закрывания уменьшит риск получения травмы человеком, который не ожидает, что дверь может начать движение. Когда она двигается медленно, то времени среагировать на это и уйти от удара становится больше.
Функция задержки закрывания избавляет человеческое ухо от неприятных хлопков и стуков. Благодаря ей дверное полотно плавно прислоняется к коробке.
Если есть необходимость, можно зафиксировать дверь в открытом положении и не бояться, что она случайно закроется.
При отсутствии времени или желания закрывать дверь, это можно спокойно не делать, так как функция притягивания сделает все автоматически.

Все такие требования можно смело выдвигать к заводским доводчикам. Если же изготовить механизм своими руками, то некоторых функций не будет. Из подручных материалов и при помощи домашних инструментов сделать аналог заводскому изделию невозможно.

Регулировка доводчика двери: инструкции по настройке

Перед тем, как отрегулировать доводчик собственными руками, нужно определить причину плохой его работы. Тогда будет понятно, какой именно параметр надо настроить. Регулировку лучше делать с помощью инструкции по эксплуатации. Она прилагается к каждому механизму при продаже. В ней приводится схема доводчика, описываются его составляющие, указывается, как должна проводиться настройка его функционирования. Подробно описывается, как отрегулировать доводчик на входной двери по жесткости, силе и прочим параметрам. Можно настроить механизм на то, чтобы он удерживал полотнище долго в открытом положении. Данная функция называется hold open. Настраивается она просто. Дверь открывается на 90 градусов и фиксатор переводится в активную позицию. Надо понимать, что не все системы довода двери имеют такую опцию.

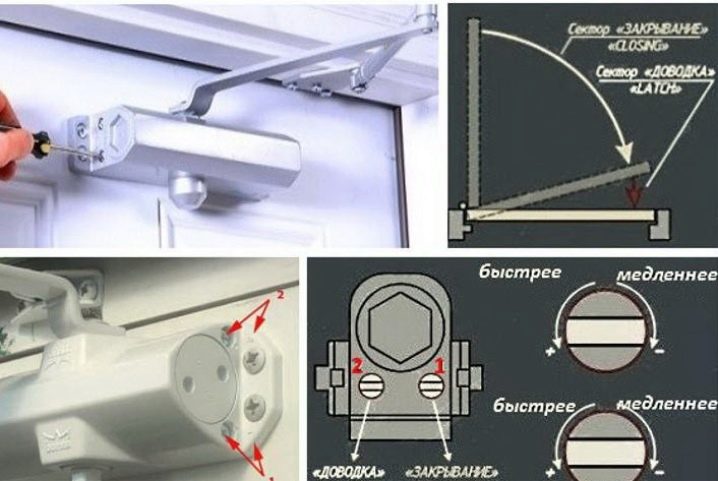

Регулировка доводчика по силе закрывания

Если полотнище сильно хлопает, значит нужно отрегулировать доводчик двери по силе затворения. Для работы потребуется лишь обычная отвертка. Настройка должна выполняться при открытом положении створки. Поэтому полотнище открывают до конца. Регулировка доводчика двери своими руками по силе закрытия не представляет особых сложностей и заключается в настройке специальных клапанов. Корректируют степень затяжения этих элементов. Они обычно находятся на торцевой части. Первый клапан ответственен за силу закрытия полотнища. Если в открытом положении дверь очень быстро закрывается, значит его нужно немного закрутить, и, наоборот. Клапан, обозначенный вторым номером, отвечает за скорость захлопа. Третий клапан позволяет настроить усилия функционирования системы довода. Правильно отрегулированная створка должна двигаться мягко и без рывков.

Надо учитывать, что полностью выворачивать клапана регулировки нельзя. Иначе они перестанут работать даже после того, как будут возвращены на место.

Как ослабить доводчик двери на открытие

Бывает, что механизм работает туговато. Тогда нужно ослабить доводчик двери. Это несложно. Требуется лишь отпустить клапана. Тогда функционирование двери станет более мягким. Размещаются клапана на лицевой либо торцевой стороне. Зависит это от вида устройства. Поэтому перед тем, как ослабить доводчик, необходимо изучить инструкцию к нему. В ней приводится схема, на которой видно, где расположен тот или другой клапан. Также описывается, как ослабить требуемый элемент.

Как отрегулировать дверной доводчик, чтобы дверь не хлопала

Если полотнище сильно хлопает при закрытии, значит нужно регулировать механизм довода. Требуется уменьшить скорость дохлопа. За это отвечает второй клапан устройства. Его необходимо повернуть против часовой стрелки на половину оборота и проверить работу двери. Делать это нужно до тех пор, пока створка не перестанет хлопать. Каждый раз настройка проводится после открывания двери.

Регулировка для плотного закрытия двери

Если полотнище неплотно прилегает к раме, в помещение будет сквозить, повысятся теплопотери. Поэтому нужно отрегулировать доводчик. За плотность закрывания двери отвечает второй винт. Если створка слишком быстро закрывается, она может биться о раму и отскакивать, не полностью закрываясь. Необходимо уменьшить скорость дохлопа. Для этого регулировочный винт поворачивают против часовой стрелки.

Выбор устройства для закрывания двери

Выбирать дверной доводчик нужно, основываясь в первую очередь на типе дверного полотна. Если оно изготовлено из стекла, то используется только устройство напольного типа. Если же из любого другого материала, в котором можно просверлить отверстия, – то подойдет любой доводчик.

Вторым фактором является целесообразность применения той или иной конструкции.

Третьим фактором, на который нужно опираться, – ширина и вес двери. Согласно европейскому стандарту EN1154 (аналог ГОСТ Р 56177-2014) все дверные доводчики делятся на 7 классов, в зависимости от создаваемого ими усилия закрывания. При определении класса устройства закрывания дверей учитывается ширина дверного полотна и его масса.

Выбирать изделие нужно по наибольшему из двух значений класса, полученных при сопоставлении характеристик дверного полотна. Например, если масса двери 80 кг, а ее ширина 850 мм, то следует выбрать доводчик класса не ниже EN4. Сегодня можно найти автоматические доводчики с регулируемым усилием закрывания. Их класс обозначается двумя индексами, например EN3-EN5. При необходимости мощность такого устройства можно отрегулировать до необходимого уровня специальными винтами или путем выбора места установки.

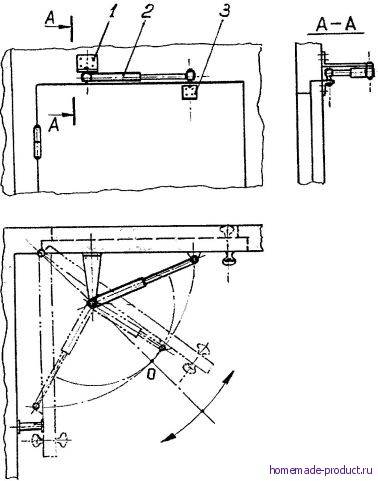

Варианты дверных доводчиков, которые можно изготовить своими руками

Простой доводчик своими руками легко сделать из куска резины. Эластичный материал удовлетворяет всем требованиям, предъявляемым к изделию: он растягивается и сжимается с силой, достаточной, чтобы вернуть дверь в нулевое положение. Плотность резины нужно подобрать в зависимости от веса дверного полотна: чем тяжелее оно, тем более толстую ленту нужно использовать для доводчика.

При установке приспособления концы ленты закрепляют следующим образом:

первый — на раму на расстоянии 5-10 см от плоскости полотна, примыкающего к ней;
второй — на само полотнище.

Другой вариант изготовления доводчика — гравитационный — подразумевает использование тросика с грузом. Конец шнура следует прикрепить к полотну в верхней части. Для надежности может быть использована металлическая пластина с отверстием: к нему проще привязать трос.

Для изготовления блочного механизма нужен кронштейн с осью (например, от сломанного ролика мебели или скейтборда). Если есть возможность использовать готовый блок, задача облегчается, но при его отсутствии можно поступить 2 способами:

трос просто перекидывают через ось;
изготавливают колесико с пазом для шнура и устанавливают его в кронштейн.

В последнем случае скольжение троса будет происходить легче. На свободный конец шнура можно будет прикрепить груз, достаточный для того, чтобы притянуть дверное полотно к раме.

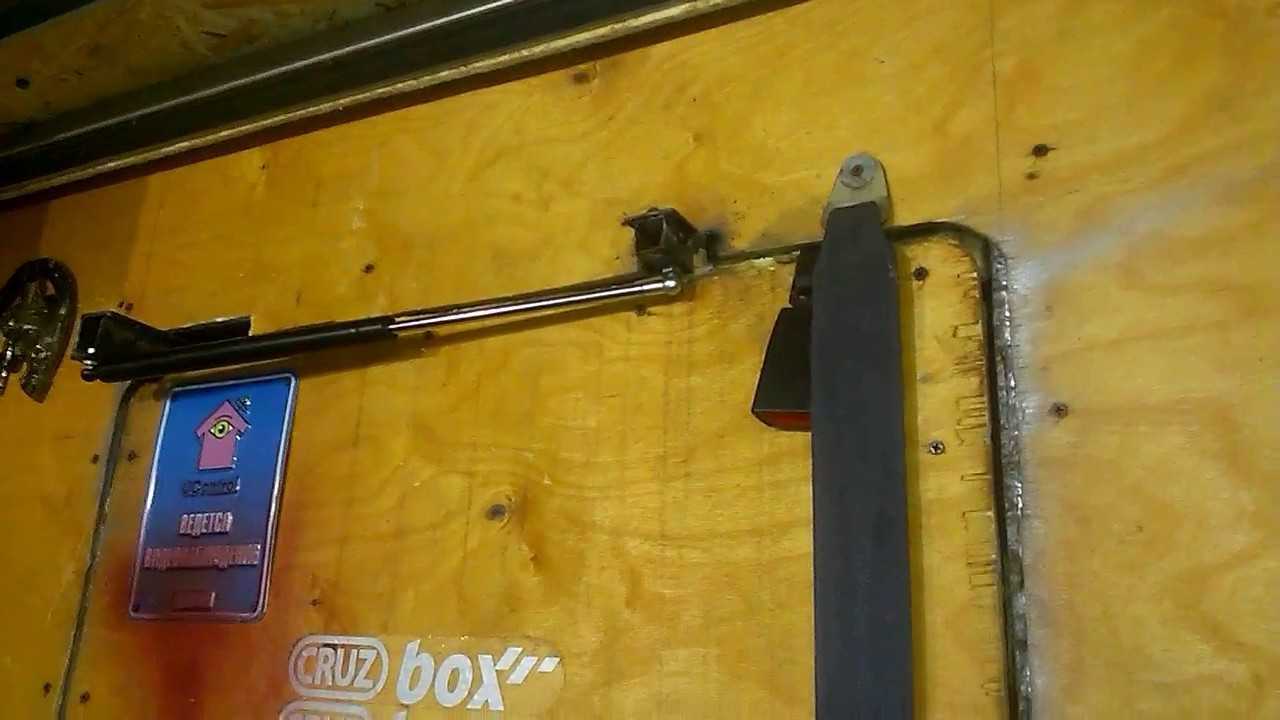

У автолюбителей есть возможность сделать доводчик двери своими руками из подъемного механизма багажного отделения автомобиля седан или хэтчбэк. Этот агрегат отличается наличием функции амортизации и плавного открывания. Устройство нужно предварительно доработать, прикрепив к нему пластины с отверстиями для крепления к дверной коробке и полотну.

Легко изготовить и компактный доводчик из небольшого дырявого мяча из резины или медицинской груши:

Круглое резиновое изделие крепят к деревянной или металлической пластине с помощью шурупов.
Конструкцию нужно установить на раму снаружи, чтобы край мяча находился на уровне стыка коробки и полотна со стороны петель.
На открывающуюся наружу дверь вплотную к мячу установить металлический уголок, длина одной стороны которого равна диаметру мячика.

При открывании уголок будет сжимать мяч, выдавливая из него воздух. Расширяясь, мяч заставит дверь принять исходное положение.

Магнитная защелка более уместна на межкомнатной двери.Она не выполняет функцию доводки, но надежно удерживает створку в закрытом положении в случае небольшого сквозняка. Для изготовления конструкции необходим сильный магнит и стальная пластина небольшого размера. Детали крепят на раму и полотно так, чтобы при закрытой двери они накладывались друг на друга. Если толщина элементов слишком велика, то под них можно сделать выемки в деревянной двери.

Как увеличить срок эксплуатации

Есть несколько простых советов, выполнение которых исключает вероятность механических поломок и продлевает срок эксплуатации устройств.

Всегда принимайте во внимание условия пользования доводчиком. Если он устанавливается на двери общественных зданий, то частота открывания/закрывания резко увеличивается. Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки

Для таких потребностей надо выбирать самые надежные доводчики. На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость

Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки. Для таких потребностей надо выбирать самые надежные доводчики

На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость

При выборе модели необходимо учитывать нагрузки, которым будет подвергаться доводчик

Следите, чтобы дверь использовалась по прямому назначению, а не служила барьером для животных, игрушкой для детей и т. д. Не надо увеличивать массу дверного полотна. Мы уже упоминали, что чем больше вес дверей – тем выше показатели инертности, а они крайне негативно влияют на механизм.

Доводчики для тяжелых дверей

Никогда не беритесь за установку или регулировку устройства, не ознакомившись с инструкцией, не понимая принципа действия элементов доводчика, не предвидя возможные последствия своих вмешательств.

Самостоятельно приступать к регулировке доводчика можно лишь после изучения инструкции

Не покупайте механизмы неизвестных компаний. Дело в том, что они имеют много соединений, требующих высокой точности обработки поверхностей деталей. При малейших отклонениях в технологии появляются протечки масла. Исправить проблему простой доливкой масла невозможно, надо делать сложный ремонт. На это требуется много времени и денег, а результат еще неизвестен. Намного выгоднее сразу покупать дорогостоящие, но качественные товары известных европейских компаний.

Доводчики известных марок обладают высоким качеством и длительным сроком службы

Резиновая груша

Сделать доводчик для дверной системы своими руками можно из куска автомобильной камеры, шланга, резинки, троса, кистевого эспандера и даже из такого предмета, как резиновая груша. Если дома вам не удалось отыскать такую вещь, ее можно без труда приобрести в любой аптеке практически за копейки.

Как сделать доводчик двери своими руками из резиновой груши:

Наметьте местоположение устройства. Его можно располагать на коробе как со стороны внешнего угла полотна, так и ближе к петлям. Второй вариант предпочтительней, так как он обеспечит более плавное закрывание двери.
С помощью гвоздя или шурупа закрепите грушу, чтобы она была обращена острым концом в сторону рамы.

При ударе полотна о самодельный ограничитель обеспечивается мягкая амортизация и бесшумность захлопывания. Груша медленно сдувается под весом двери, плавно доводя его до лутки. При открывании резиновая деталь быстро восстанавливает форму и может вновь выполнять возложенные на нее функции доводчика. Таким же образом можно изготовить самодельный доводчик двери из теннисного шарика. Своими руками закрепить эту деталь можно с помощью самореза. Чтобы мяч не съезжал со своего места укрепите область фиксации с помощью резиновой прокладки или кусочка фанеры.

Классификация

Класс доводчика для двери	Ширина дверного полотна, мм	Масса дверного полотна, кг
EN1	до 750 мм	до 20 кг
EN2	до 850 мм	до 40 кг
EN3	до 950 мм	до 60 кг
EN4	до 1100 мм	до 80 кг
EN5	до 1250 мм	до 100 кг
EN6	до 1400 мм	до 120 кг
EN7	до 1600 мм	до 160 кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Устройство и принцип действия

В основе большинства современных устройств этого типа лежит пружина, которая при открывании двери сдавливается. Когда давление на двери прекращается, пружина распрямляется, возвращая ее в закрытое состояние.

Дверные доводчики могут быть разного типа, вида и цвета

Основное отличие разных типов доводчиков состоит в способе передачи усилия на пружину: есть устройства с шарнирной тягой или со скользящим каналом. Но в общем случае принцип работы такой.

Открывая двери, мы приводим в действие шестерню, которая передает усилие на зубчастую рейку (спрятана в металлическом цилиндре) заполненном маслом. Рейка приводит в движение поршень, который толкает пружину, сжимая ее. При движении поршня масло перетекает из одной части камеры в другую, оказывая определенное сопротивление и замедляя движение дверного полотна.

Внутреннее строение доводчика для входной или межкомнатной двери

Как только давление прекращается, пружина начинает разжиматься, толкая поршень в обратном направлении. Масло при этом снова перетекает из одной части устройства в другое, замедляя захлопывание.

Как видим, на скорость движения двери и усилие, необходимое для ее открытия, зависят от нескольких факторов: мощности пружины, легкости движения шестерни, рейки и поршня. Большое влияние оказывает и степень вязкости масла: при низких температурах оно становится более вязким, хуже перетекает, при высоких температурах, текучесть, наоборот, повышается, двери закрываются быстрее. Потому на входных дверях приходится регулировать доводчики при каждой смене сезона.

Кроме устройств, которые используют для передачи крутящего момента шестерни, есть механизмы с кулачковыми элементами. Кулачки имеют неровную, сердцевидную форму, поворотом его также изменяется усилие, которое необходимо для открывания двери и скорость возвращения ее в закрытое состояние. Таким образом появляется возможность более плавной регулировки. Тем не менее, больше всего на рынке представлены механизмы с шестернями: они более надежны.
