Как сделать гаражные ворота распашные своими руками

Конструкция ворот

Конструкция ворот включает в себя раму, каркас и обшивку. Весь вес створок не должен приходиться только на боковые части проема: они могут разрушиться. Для распределения нагрузки используется рама и опорные столбы. Коробку жестко скрепляют со стенами проема.

Опорные столбы делают из металлических труб или дубовых брусьев толщиной не меньше 15 см. Их вкапывают в землю, причем глубина ям должна быть не менее 1 м, а ширина — на 15 см больше, чем толщина столба. На дно ям насыпают небольшой слой щебня и утрамбовывают его. Деревянные столбы перед установкой обмазывают битумной мастикой или смолой, чтобы уберечь их от гниения. После установки яму засыпают щебнем или заливают цементным раствором, второй вариант лучше.

Створки вешают на металлические петли. Лучше купить стреловидные петли, они могут выдержать большую нагрузку.

Чтобы сделать своими руками каркас деревянных ворот в гараж, бруски распиливают на части нужной длины в соответствии с чертежом и обрабатывают рубанком. Диагональные части спиливают под нужным углом. Если диагональные балки планируется крепить крест-накрест, одну из них необходимо распилить на две части.

Схема каркаса может выглядеть, как на рисунке. Скрепить части каркаса можно несколькими способами.

Проще всего скрепить части каркаса саморезами и уголками.
Можно просверлить в деталях глухие отверстия и вставить в них нагели, смазанные эпоксидным клеем.
Если у вас есть опыт в плотницком деле, можно собрать их в потайной шип. Для этого вырезают ¼ толщины бруска, на другой детали делают подходящего размера шип и соединяют. Такое соединение более надежно и уменьшает деформацию конструкции в будущем.

Важно! Собирать ворота из дерева своими руками необходимо на ровной поверхности, чтобы избежать перекосов. В процессе контролируйте правильность сборки, измеряя диагонали

Наружную сторону собранной рамы окрашивают краской, лучше пентафталевой (ПФ), которая имеет хорошие водоотталкивающие свойства и достаточно клейкая. На раму укладывают фанеру и закрепляют саморезами, пока краска не высохла. Таким образом лист фанеры сразу же будет приклеен к раме.

Заготовку створки переворачивают, окрашивают с внутренней стороны и сразу же в промежутки между брусками каркаса укладывают утеплитель. Краска сразу же приклеит его. Далее покрывают краской сам каркас и также прикрепляют лист фанеры или оргалита. Оргалит лучше выбрать, если ворота планируется покрывать сверху другим материалом, например, металлом. На наружную сторону створки можно прикрепить вагонку или другой декоративный материал.

Можно сделать из досок мебельный щит. Для этого боковые поверхности досок смазывают клеем ПВА и плотно подгоняют друг к другу с помощью струбцин и киянки. Также можно сделать в досках шипы и пазы. Такое соединение позволит получить гаражные ворота из дерева без щелей, следовательно, в гараже не будет сквозняков.

Когда створки будут готовы, их устанавливают на петли. Для этого нужно два человека, так как ворота достаточно тяжелые. Рама должна быть хорошо выровнена, чтобы ворота не распахивались сами, а открывать и закрывать их можно было без особых усилий.

Если опорные столбы металлические, то петли к ним приваривают, если деревянные, то прикручивают болтами. Болты после этого должны быть углублены в дерево и зашпатлеваны сверху, чтобы их нельзя было открутить. Так вы в некоторой степени обезопасите свой гараж от взломщиков. Готовые ворота обрабатывают защитной грунтовкой, а сверху покрывают морилкой или краской. Украсить деревянные ворота для гаража своими руками можно коваными деталями.

Если каркас ворот делают металлическим, используют профильную трубу или металлический профиль. Их соединяют с помощью сварки, для этого элементы каркаса так же раскладывают на ровной поверхности.

Сварные швы на готовом каркасе зашлифовывают болгаркой, чтобы обшивка плотно прилегала к нему. Далее каркас помещают внутрь рамы ворот, располагая их на ровной поверхности. Необходимо расположить их таким образом, чтобы между створками и между створками и рамой оставался зазор в 1 см. После этого к каркасу створок и раме привариваются петли. Чтобы в процессе сварки ничего не сдвинулось, используют вкладыши.

Обшивку из дерева прикрепляют к металлическому каркасу, просверлив в последнем отверстия в нужных местах. Доски крепят к каркасу болтами. После этого створки обрабатывают так же, как и в случае с деревянным каркасом.

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

Оригинальное внешнее исполнение секций ворот.
Удобный способ открывания и закрывания.
При открывании места такими воротами практически не занимается.
Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

К недостаткам в первую очередь относят проблемы с постоянным быстрым износом механизмов. Кроме того, безопасность данным вариантом ворот обеспечивается не очень высокая по сравнению с теми же распашными.

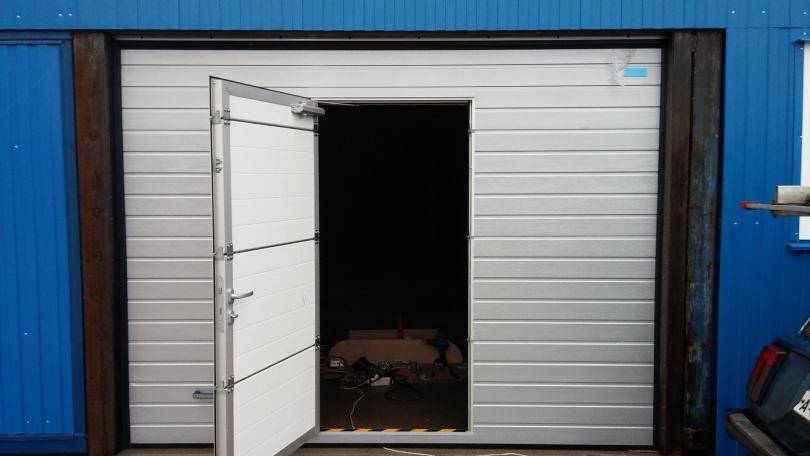

Секционные ворота

Одним из привлекательных вариантов являются секционные гаражные ворота. Они имеют следующие особенности:

включают в себя несколько секций, которые соединены между собой при помощи специальных металлических петель;
смещаются по направляющим, плавно переходя из вертикального положения в закрытом виде в горизонтальную поверхность при их открывании;
в открытом виде они находятся под потолком и не требуют дополнительного места.

Такая конструкция экономит место перед воротами и внутри гаража. Она обладает достаточной прочностью и позволяет ее использовать фактически в любом гараже.

Как оформить поверхность дерева под старину

Отделка дерева под старину, в так называемом стиле ретро, набирает все большую популярность в дизайне загородных домов, особняков и, конечно же, прилегающих к ним гаражных ворот.

Для придания воротам стилистики «под старину» необходимо следовать определенному стилю и проверенным методикам:

Внешняя сторона ворот может быть обработана морилкой, для видимого состаривания поверхности и придания ей более темного цвета.
Ворота могут снабжаться массивными коваными изделиями в виде различных старинных петель, заклепок, крепежей.
Дополнить изделие могут дизайнерские вещицы в виде антуражных ручек для гаражных ворот и калитки.

Здесь также пригодится такой вид искусства, как резьба по дереву, или уже готовые материалы с налетом старины.

Этап второй — инструменты, материалы и сварочные работы

Чтобы собрать конструкцию, вам понадобится крепежный материал – отвесы, уголки, петли, а также листовой металл и профиль, обязательно задвижка и замки. Выбирая петли, учитывайте их характеристики и вес предполагаемой конструкции.

Чтобы сделать внутреннюю и внешнюю раму ворот, для сварки необходимо использовать заготовленный заранее уголок с квадратным сечением, а швы дополнительно обработать, чтобы поверхность стала ровной. В этом случае створки ворот будут прилегать более плотно.

Следующий этап – изготовление непосредственно каркаса под створки. Для этого можно использовать тот же материал, что и для рамы и также затереть сварочные швы.

Схема подъемно-поворотных ворот гаража

Как только все каркаса будут готовы, можно собирать все элементы в общую конструкцию. На внешнюю раму привариваются петли. Из листового металла вырезаем створки по принципу: высота створок на 5 см больше, чем гаражный проем. По ширине створки должны быть разными – одна на 2 см уже, а вторая на 3 см шире самого каркаса.

Привариваются полотна к каркасной раме с учетом выступа в 2 см. Первая створка приваривается с учетом зазора в сантиметр, а вторая — выступом за каркас на 2-3 см. Такая конструкция позволит створка плотнее прилегать.

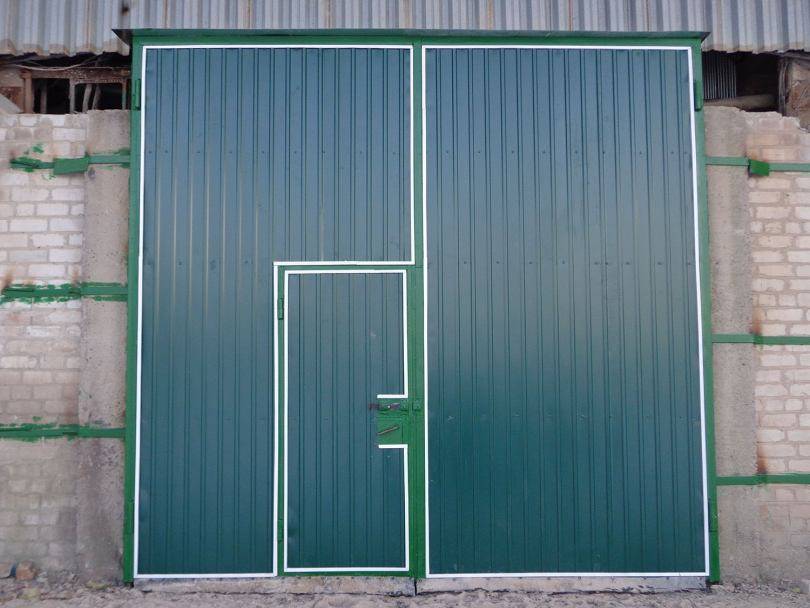

Изготовление ворот распашных

Распашные гаражные металлические ворота следует делать в несколько этапов, каждый из которых довольно важен.

Снимаем размеры
Здесь надо будет правильно снять размеры будущей конструкции. Это понадобится для покупки материала. Надо будет так же и учесть отходы, которые точно будут.
Делаем каркас
На этом этапе надо будет сделать правильную геометрическую форму каркаса

Ведь если выполнить работу не правильно, тогда ворота будет заедать и они не смогут качественно работать.
Изготовление створок
Здесь важно будет сделать обе створки симметрично. Они должны качественно становится на базовую плоскость.
Сборка
На этом этапе навариваем завесы и сделаем сборку

Надо правильно провести и регулировку ворот.
Установка
Этот процесс не сложный и после качественного выполнения работы ворота правильно разместятся на нужном месте.

Теперь разберемся более подробно с каждым из пунктов, которые позволят сделать качественные распашные металлические гаражные ворота.

Металлические гаражные ворота и требования к ним

Металлические распашные ворота для гаража должны отвечать определенным требованиям. Это во многом определит их правильность работы и безопасность помещения.

Свободный ход створок. Размер ворот необходимо рассчитывать с учетом конкретных размеров транспортного средства;
Расстояние от стойки ворот до бока автомобиля должно быть не менее тридцати сантиметров.
Обычно гаражные проемы имеют следующие размеры: 5,4*2,4 или 4*2,1 метра;
Ворота должны быть устойчивыми к взлому. Самыми прочными являются изделия, которые сделаны из стального оцинкованного листа с толщиной в два, а еще лучше – пять миллиметров;
Накладные запоры помогают укреплять ворота;
Также необходимо создать для ворот дополнительную защиту от окружающей среды, а точнее осадков, а также ветра. Для этих целей с помощью вертикальных запоров прочно закрепляют полотно. Они еще будут спасать ворота от перекосов.

Выбираем инструменты и материалы

Если вы решили сделать металлические распашные гаражные ворота своими руками, то необходимо запастись следующими стройматериалами:

Уголки из стали (необходимы для изготовления несущей рамы);
Обшивка (лист металла, дерево, ковка);
Профиль, задвижки;
Петли.

Под рукой в обязательно порядке должны быть такие инструменты как:

Уровень;
Аппарат для сварки;
Болгарка и рулетка;
Угольник.

Ворота будут состоять из:

Задвижки;
Петли;
Обшивки;
Стойки, а также рамы.

Из каких материалов можно сделать

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
4-6 петель.
4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон

Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
Минимальная высота проема — 2 м.
Не рекомендуется использовать висячий замок с внешними петлями.
Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
Упростит процесс сборки наличие чертежей ключевых деталей ворот.
Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

нет необходимости в настройке и обслуживании автоматики;
среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
можно установить автоматику: приводы, открывающие и закрывающие створки;
нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
возможность утепления створок и каркаса;
множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

Распашные

Распашная конструкция хороша следующим:

Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
Такие ворота несложно сделать самому.
Для установки не требуется много пространства.
Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

надежные;
не занимают свободного пространства;
поддаются теплоизоляции;
автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

Не подходят для частой эксплуатации.
Уменьшают высоту проема в среднем от 20 до 30 см.
Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

Откатные ворота обладают повышенной взломостойкостью.
Во время работы не занимают свободного места.
Могут быть автоматизированы.
Открытие не зависит от наличия снега на участке.

Минусы:

Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
При интенсивном использовании отмечается быстрый износ набора роликов.

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

автоматизированная система управления;
аккуратный внешний вид;
шумоизоляция;
теплоизоляция;
экономия свободного пространства;
длительный срок службы;
стандартные размеры проема.

Из минусов:

высокая цена материалов, установки;
плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

Производятся из легких материалов.
Компактны в сложенном виде.
При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

дерево;
легкий металл (алюминий);
сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

Ее удобно открывать, закрывать.
Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
Обойдутся недорого.

Недостатки:

Быстрый износ комплектующих.
Низкая устойчивость к взлому.

Проектируем гаражные ворота

Прежде чем приступать к выполнению работ, необходимо определиться с видом данного конструктива. Гаражные ворота бывают:

распашными;
раздвижными;
откидными;
раскладными;
откатными;
роллетными.

Определившись с конструкцией, приступают к разработке проекта. Не обязательно выполнять детальный чертеж с калиткой, указанием толщины металла и других элементов. Достаточно небольшого эскиза или схемы, учитывающей ширину и высоту конструкции, остальные необходимые размеры.

Относительно габаритов, необходимо придерживаться следующих требований:

ширина принимается из расчета, чтобы при въезде автомобиля оставался зазор с каждой стороны не менее трехсот миллиметров; не стоит устанавливать данный размер более пяти метров, обычно указанный параметр колеблется в пределах от двух с половиной до трех метров;
высота принимается в пределах двух метров или немного выше. Если предполагается строить гараж для микроавтобуса, рекомендуется ее увеличить до двух с половиной метров.

Важно! Проектируя гараж, необходимо обеспечить расстояние от рамы ворот до боковых стенок не менее восьмидесяти сантиметров. Гаражные ворота включают следующие составные элементы:

Гаражные ворота включают следующие составные элементы:

раму, выполненную из равнополочного уголка – шестьдесят пять миллиметров или более;
каркас полотен из пятидесятого уголка и листового металла толщиной от двух до трех миллиметров с усиленными наружными петлями (если речь идет о распашной конструкции, как наиболее популярной и простой в исполнении).

Обратите внимание! Проектирование ворот производится одновременно с проработкой чертежей всего гаража
