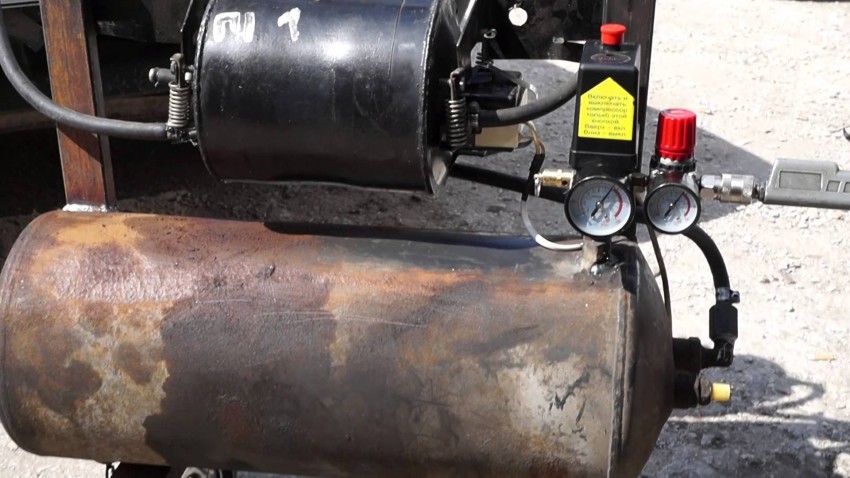

Регулируем давление
Итак, после сборки конструкции, вполне закономерно проведение ее проверки. Для этого нужно подсоединить краскопульт, или как вариант пневмопистолет. Затем, не включая тумблер, производим подключение вилки в сеть.

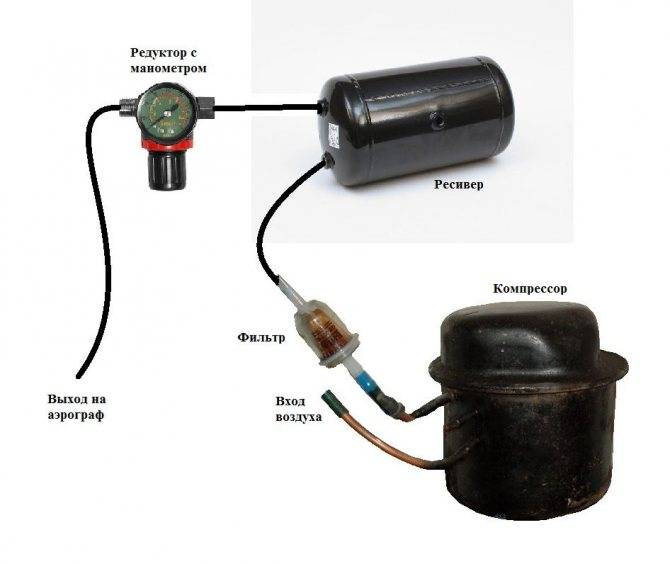

компрессор собранный из пылесоса
Регулировочное реле устанавливаем на минимальном давлении, и совершаем подачу питания на нагнетатель. Не забываем за манометр, который позволяет контролировать давление в резервуаре. После того как нам удалось удостовериться, что реле отключает двигатель, нужно проверить герметичность соединений.
Здесь может помочь классический мыльный раствор. Если система прошла проверку на герметичность, можно стравить остатки воздуха из камеры резервуара
Нужно обратить внимание, что в случае падения давления ниже установленных лимитов, реле должно запустить компрессор. В случае исправности всех систем, возможно, приступить к окраске любой детали
Подобное экспериментирование даст нам возможность определить атмосферную величину, чтобы окраска любого изделия происходила равномерным слоем
К тому же очень важно, чтобы весь этот процесс происходил при минимальном количестве срабатывания нагнетателя
Таким образом, можно подбить итоги. Изготовление автомобильного компрессора, подъемное занятие для каждого автолюбителя.
Конечно, сложно спорить с тем, что вторая версия сложнее и займет больше времени на изготовление, но, благодаря системе автоматического контроля давления, а также наличию пуска нагнетателя работа с таким оборудованием, станет одним сплошным удовольствием.
К тому же, вам не нужно будет больше контролировать камеру ресивера. Подобная станция позволит красить автомобиль, забор в селе или гаражные ворота.
Для продолжительной работы созданного компрессора, необходимо будет проведение периодических регламентных работ. Чтобы произвести слив масла можно воспользоваться шприцем. В этом случае откручиваем заливное отверстие, надеваем на трубку шланг и производим откачивание отработки. Также и свежее масло можно закачивать с помощью шприца. Фильтры меняются по мере необходимости, в т. ч. в случае снижения скорости по наполнению камеры резервуара.
В каких случаях для домашних дел нужен компрессор?
В первую очередь, он понадобится владельцам индивидуального автотранспорта. Покраска машины, очистка салона и двигателя от грязи и пыли, доведение давления в шинах до требуемого значения – только малый перечень операций, которые сможет выполнить самодельный компрессор. Сфера применения агрегата резко увеличится, если в хозяйстве появятся пневматические инструменты. Например, на даче их применение во многих ситуациях оказывается более выгодным, чем электрических: нет привязки к стационарной линии питания, да и конструкции, основанные на использовании пневматики, зачастую оказываются более надёжными. Перед тем, как приняться за изготовление домашнего воздушного компрессора, следует составить исходное техническое задание, в котором прояснить следующие требования:
- какое избыточное давление воздуха потребуется;
- от чего и каким образом будет производиться привод;
- из каких составляющих возможно собрать устройство;
- сколько времени компрессор будет работать безостановочно;
- каким должен быть минимально приемлемый расход энергоносителя;
- критичны ли качественные показатели энергоносителя: его влажность и температура.
Для выполнения большинства работ по дому достаточно 4…6 ат, однако следует отметить, что при продолжительном использовании компрессора, его подвижные детали нагреваются, из-за чего данная характеристика со временем может падать на 20…30%. Производительность определяется только техническими характеристиками пневмоинструмента. Минимален расход обычно для дрелей, гайковёртов и дюбельных монтажных пистолетов (до 100…120 л/мин). Вместе с тем для инструмента ударного действия или шлифовальных машин потребуется расход до 350…400 л/мин. При выполнении наружных работ (в частности, покраски), могут потребоваться и более высокие значения производительности, поэтому необходимо предусмотреть запас по данному параметру в 20…30%. Такой же подход необходим и к оценке мощности, потребляемой агрегатом. Любой компрессор нуждается в ресивере – накопительной ёмкости, которая поддерживает давление воздуха в необходимых для стабильной работы инструмента пределах. С увеличением объёма ёмкости функциональность воздушного компрессора возрастает, хотя и габаритные размеры установки увеличатся. Тем не менее, объём не может быть менее 10 л. Следует учитывать, что для целей покраски длина трубопроводов (а, следовательно, и потери) возрастёт. Как сделать компрессор, и в какой последовательности производить работы?

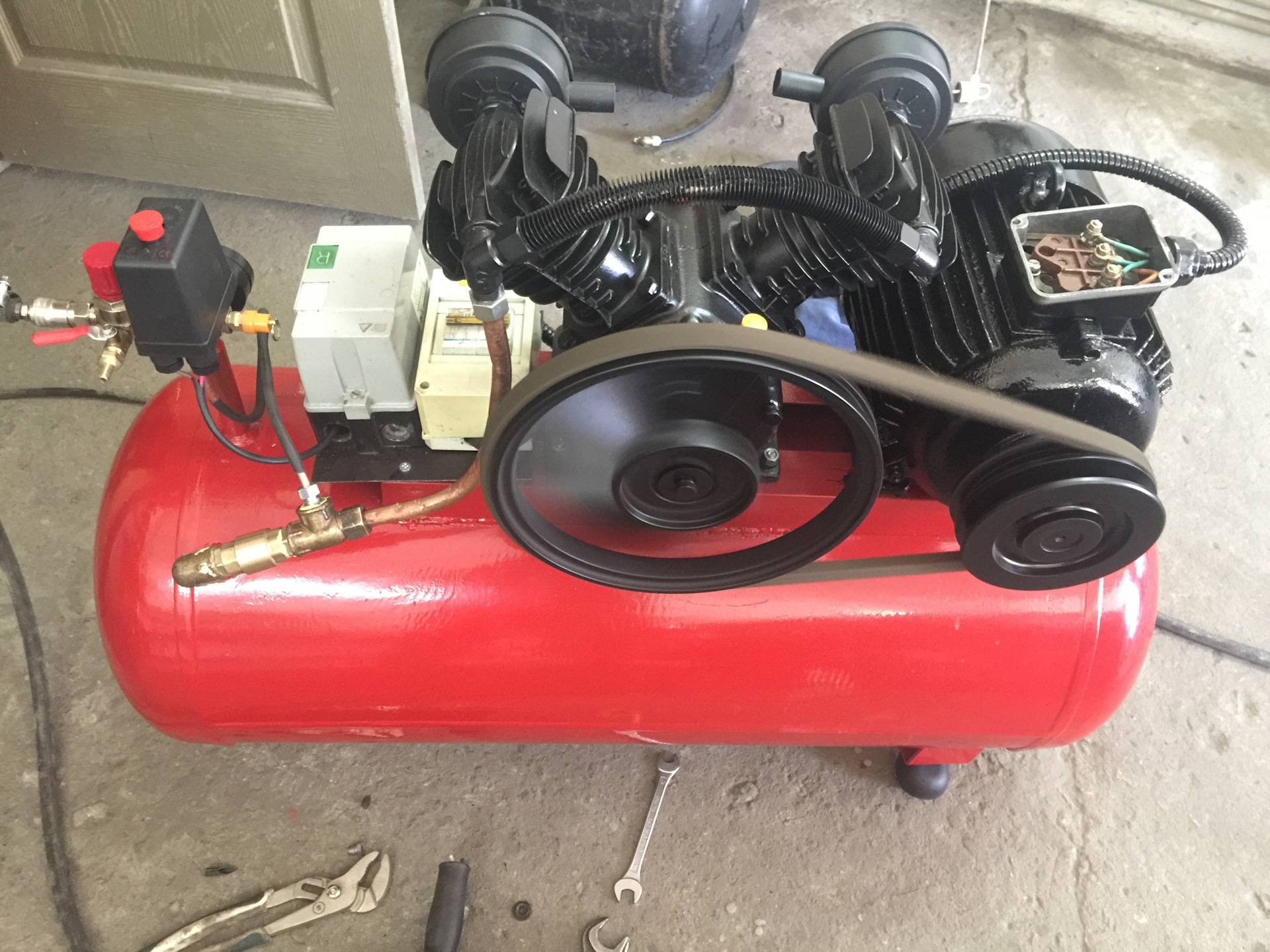

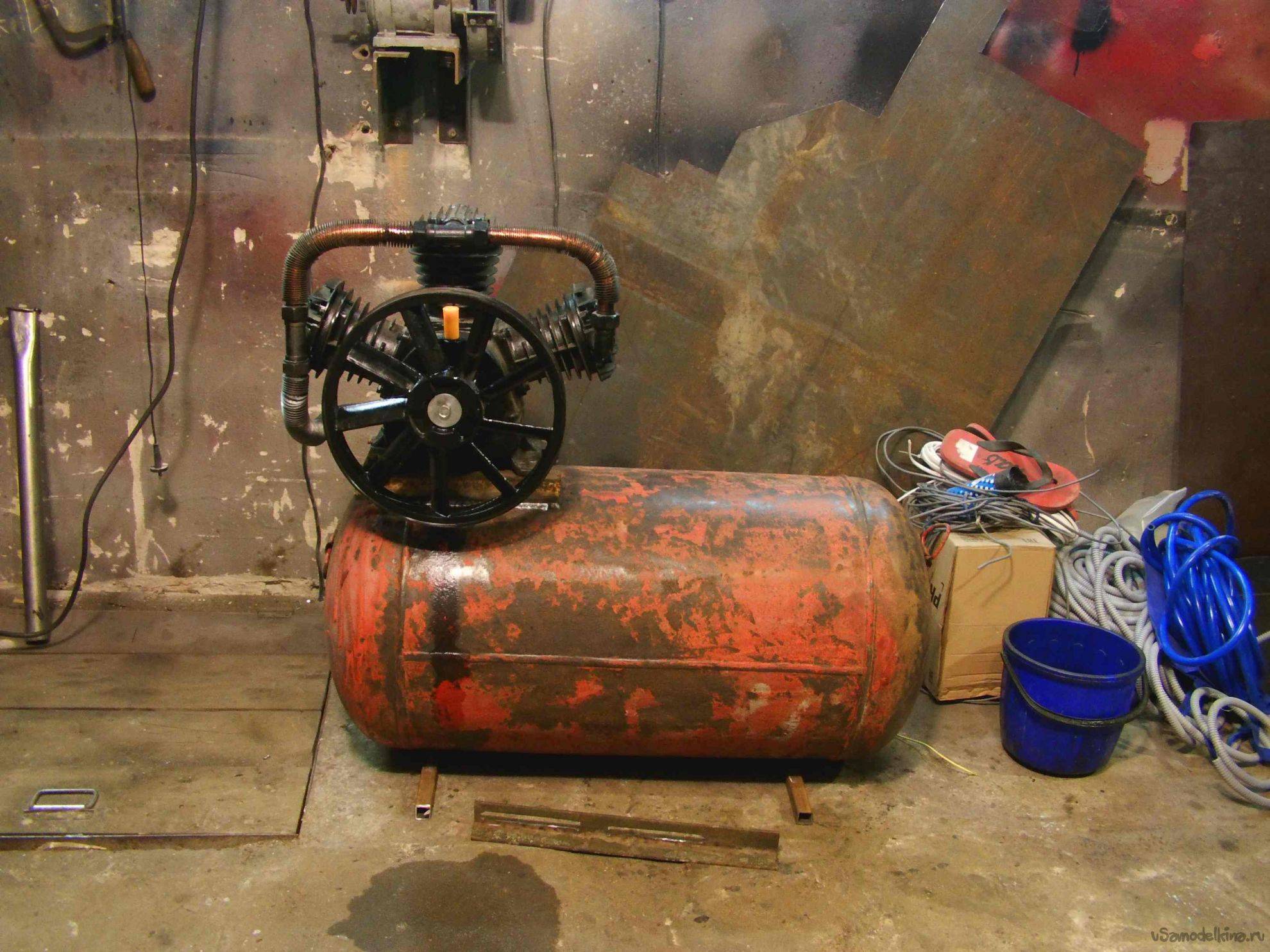

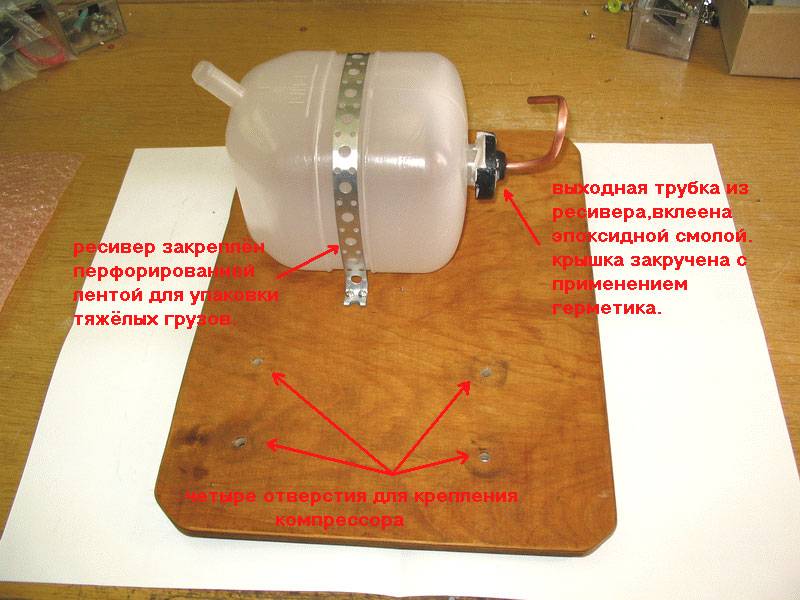

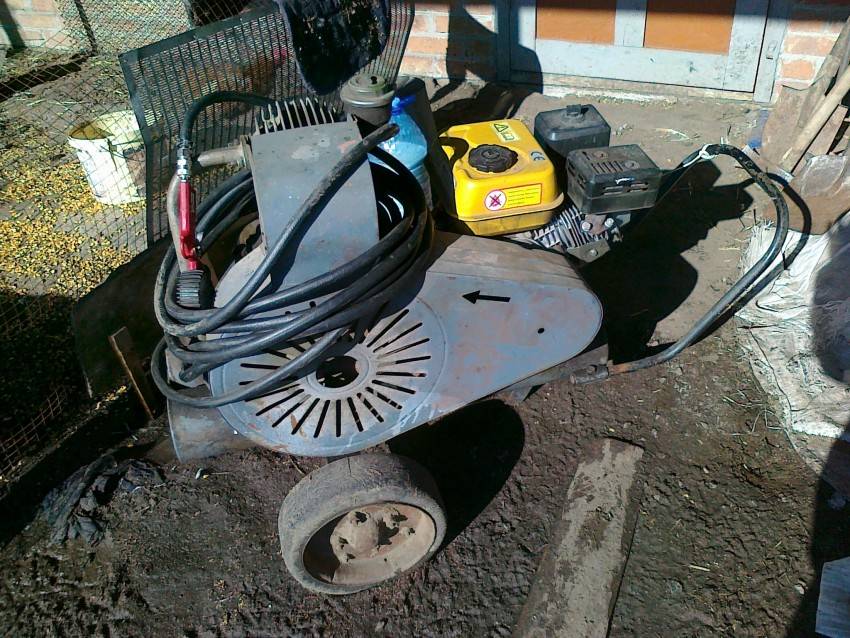

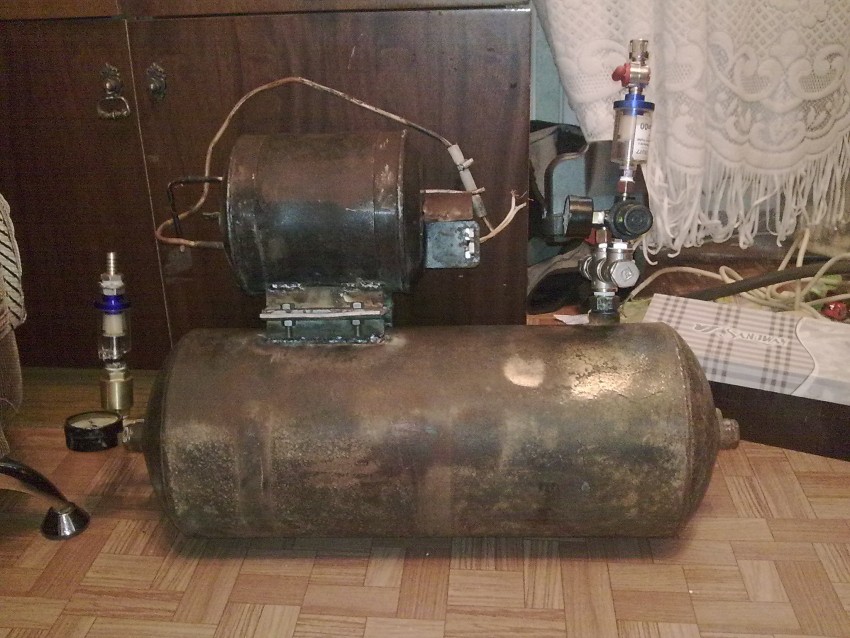

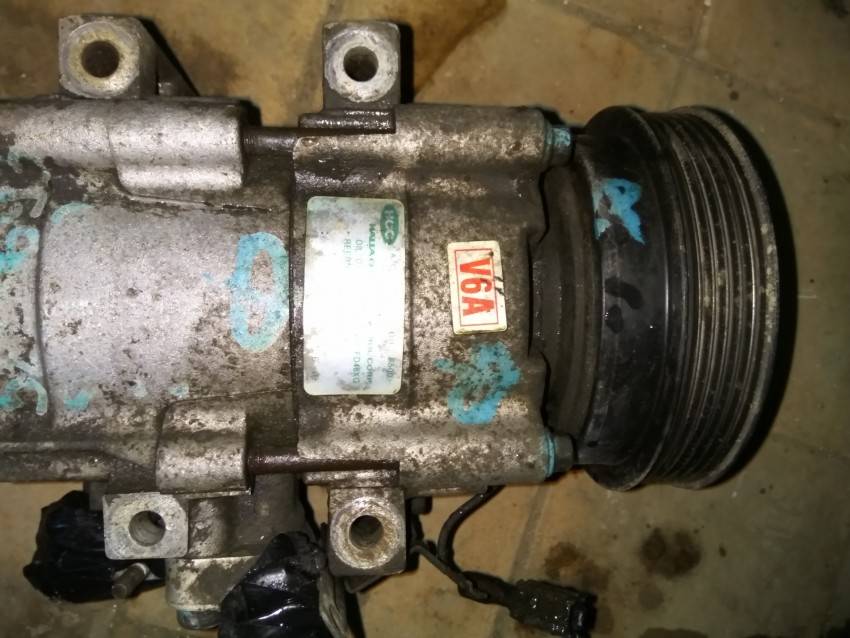

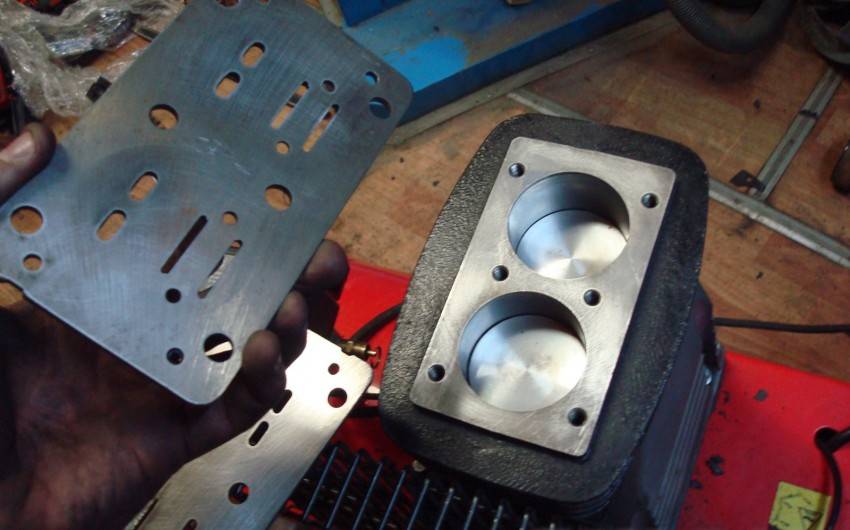

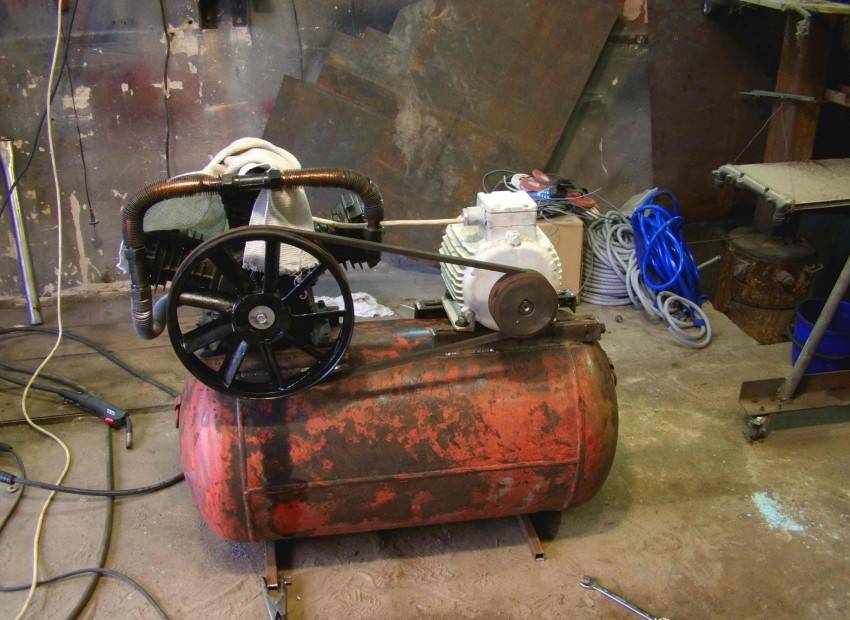

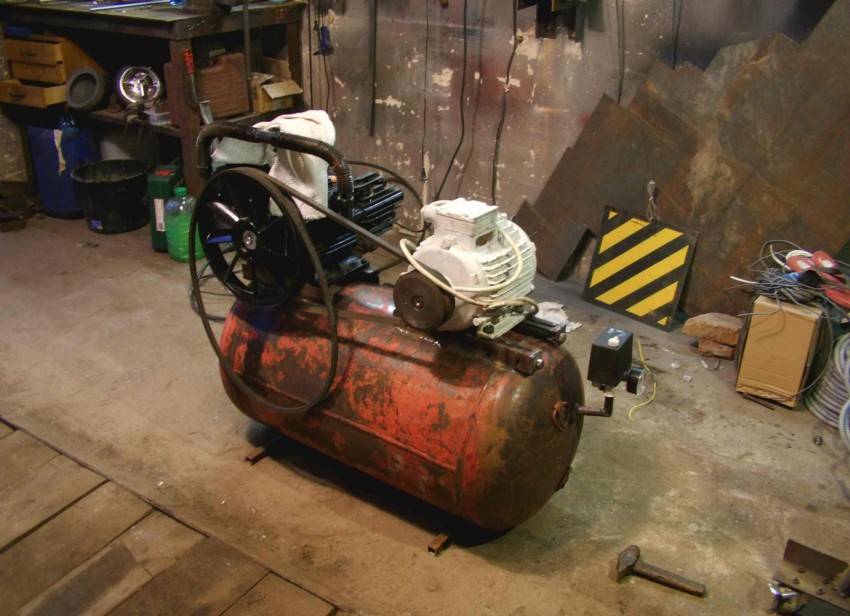

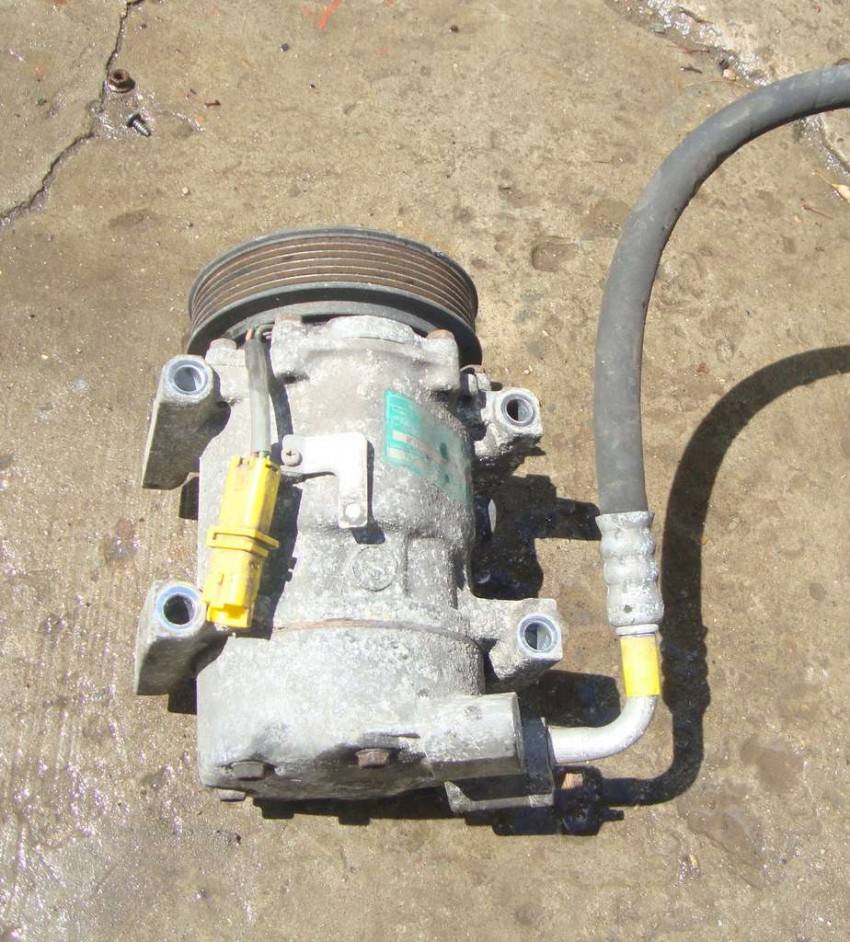

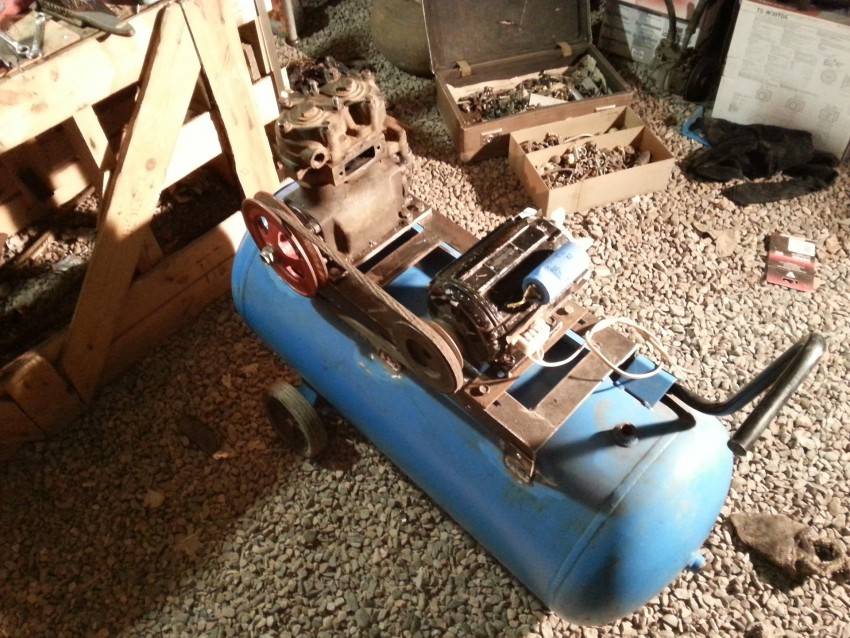

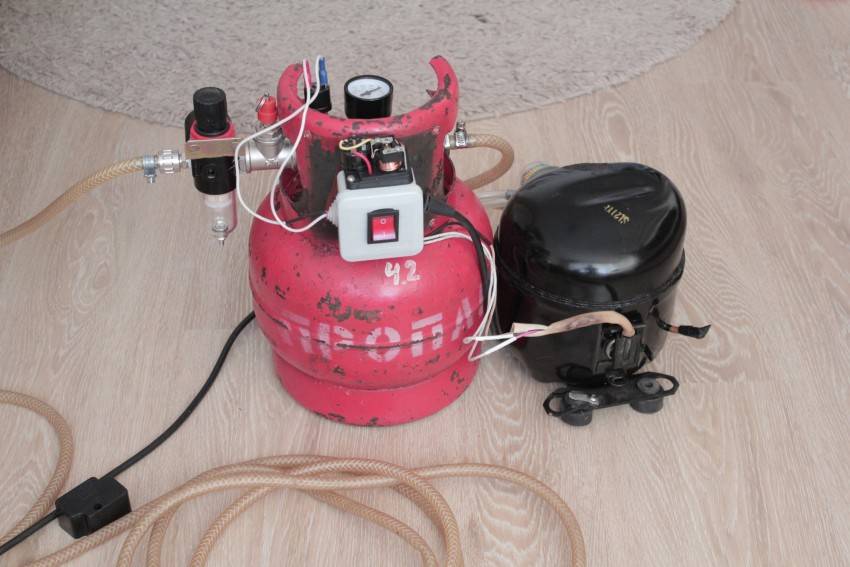

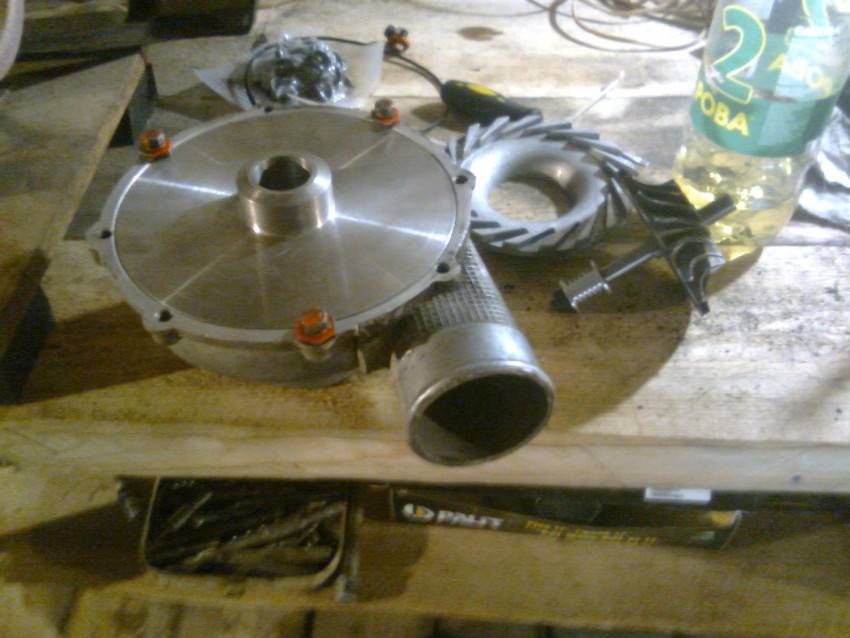

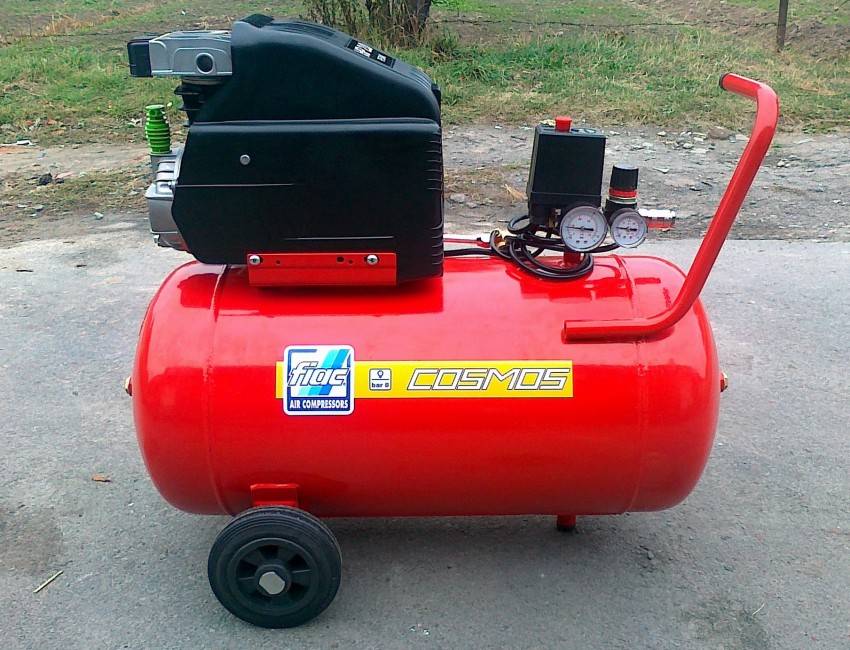

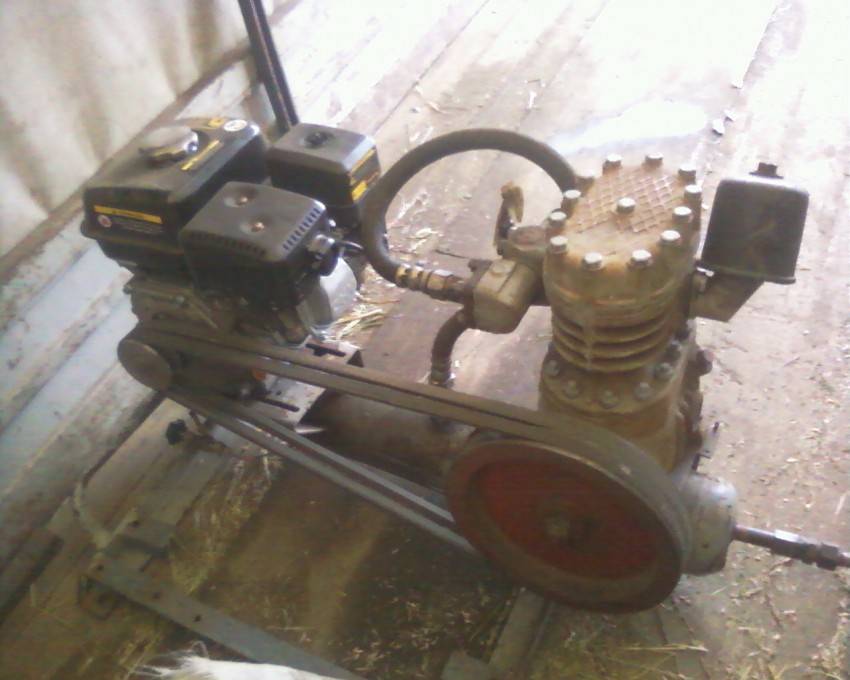

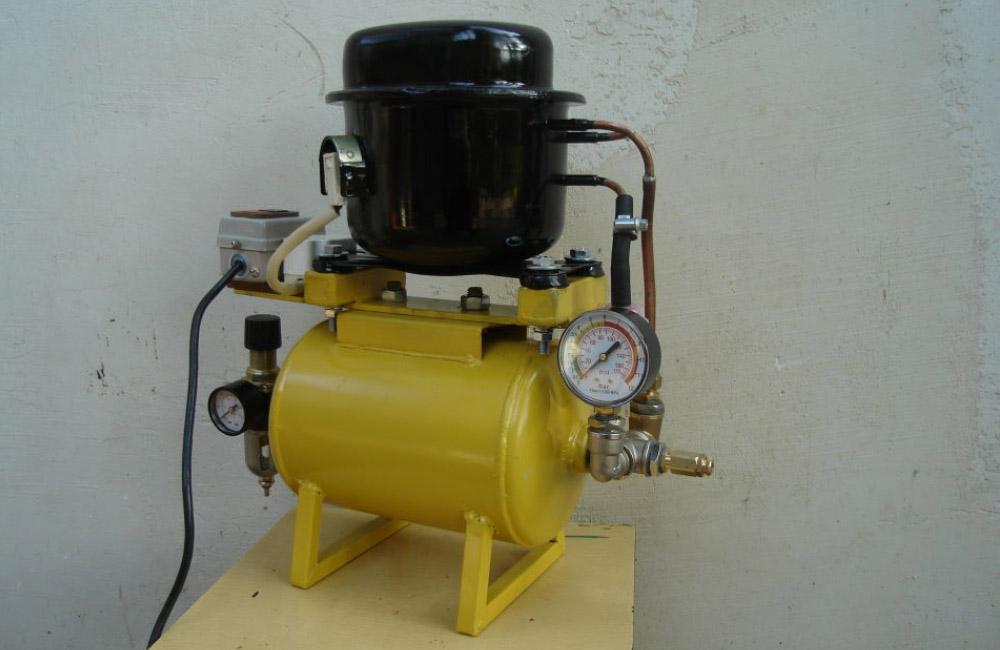

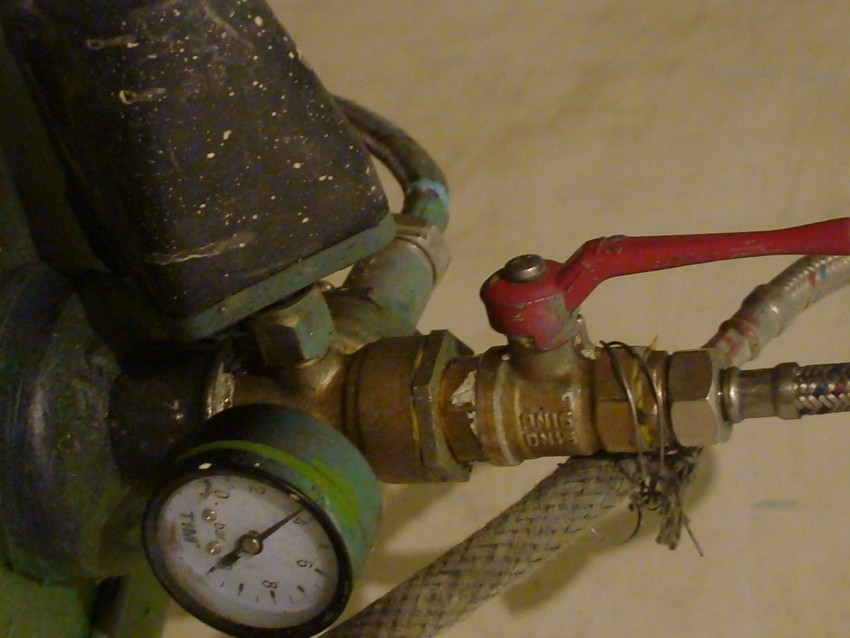

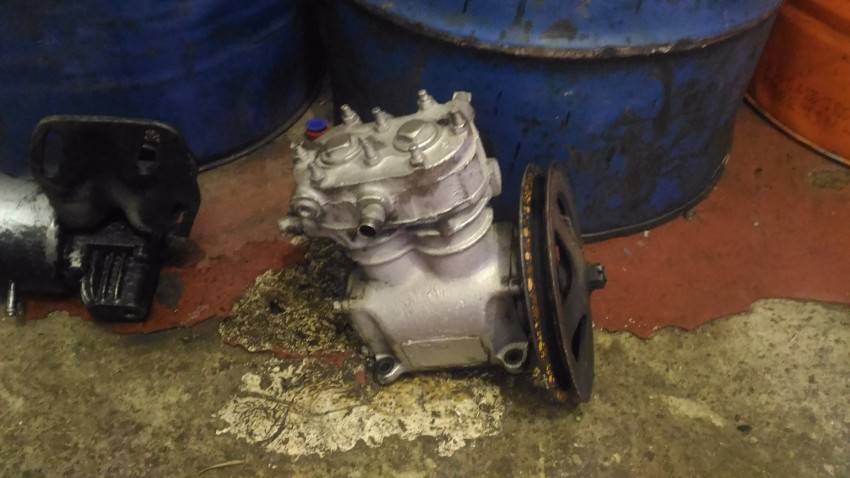

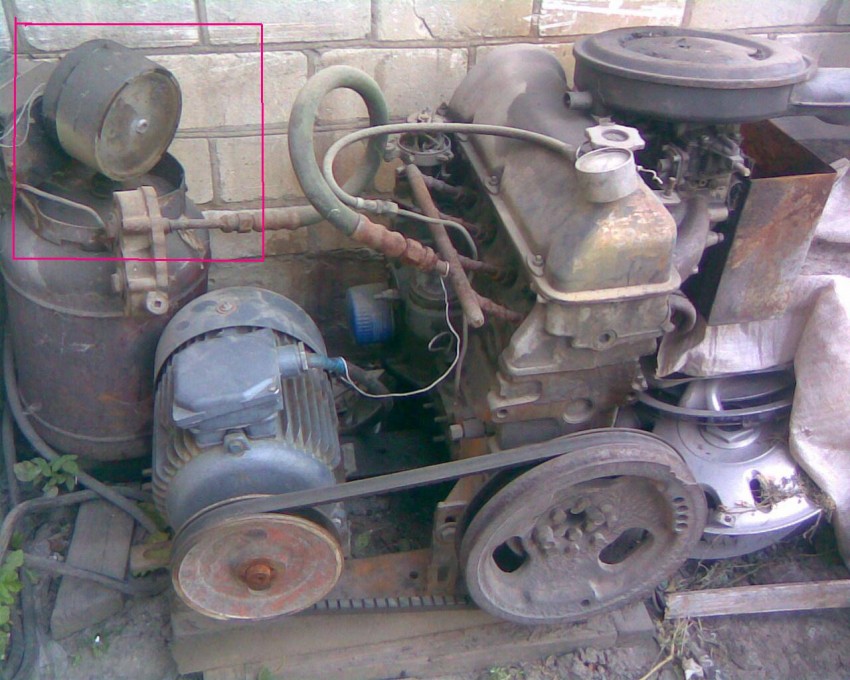

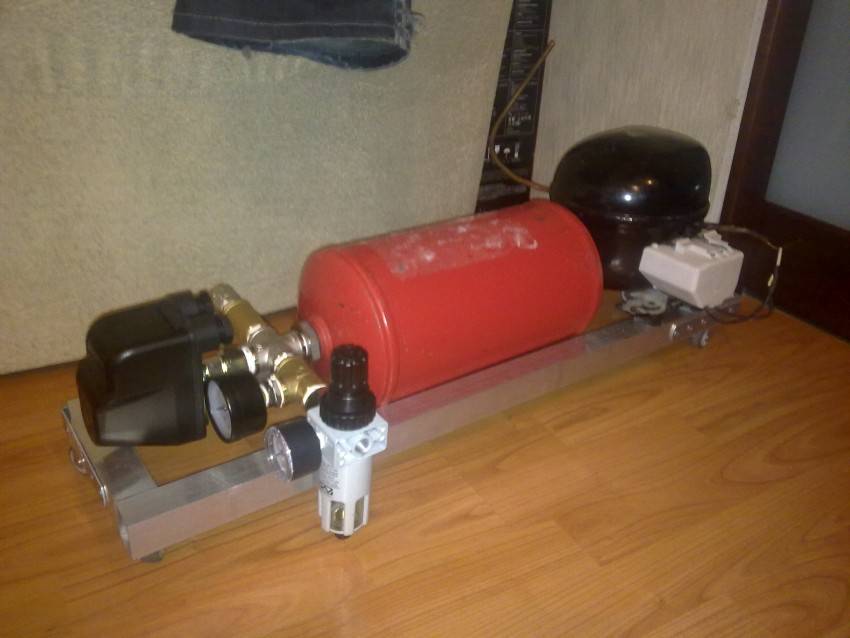

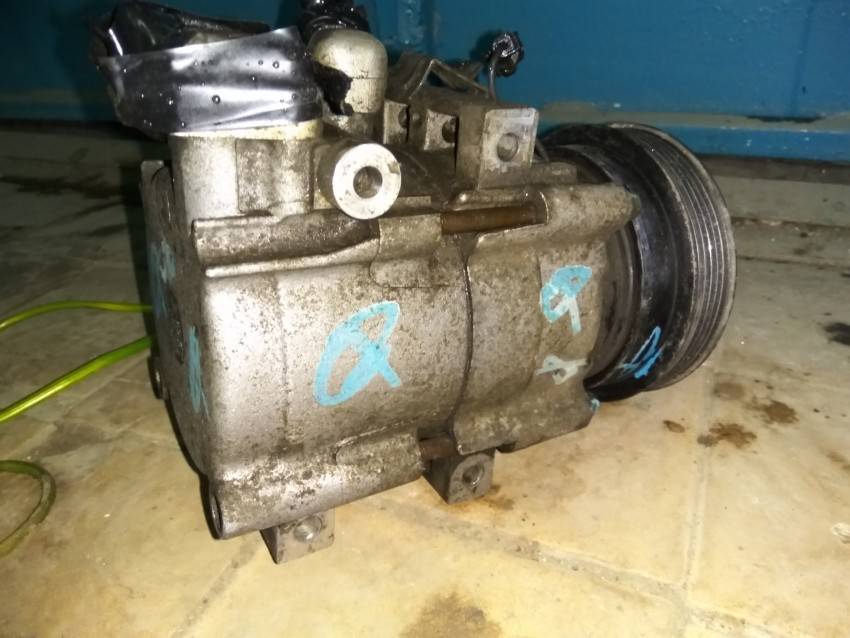

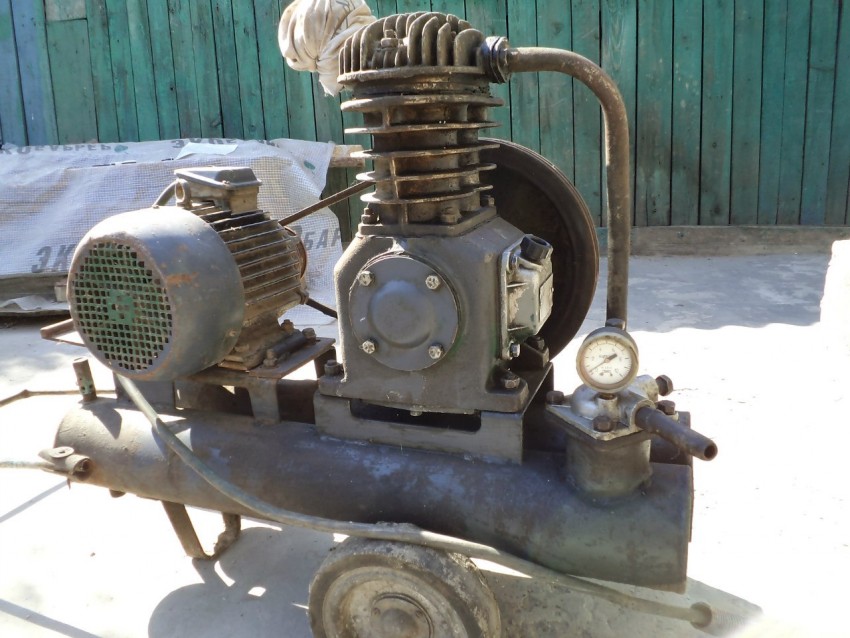

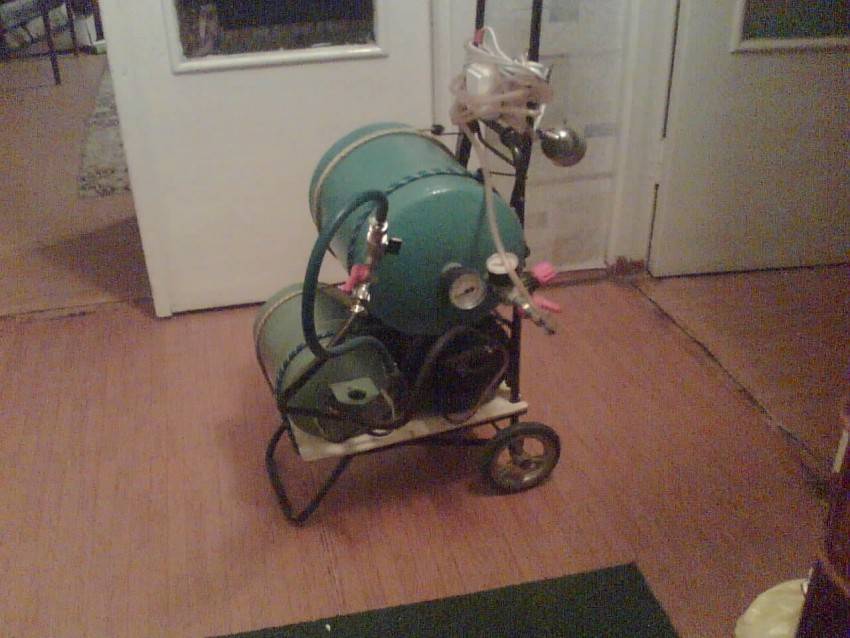

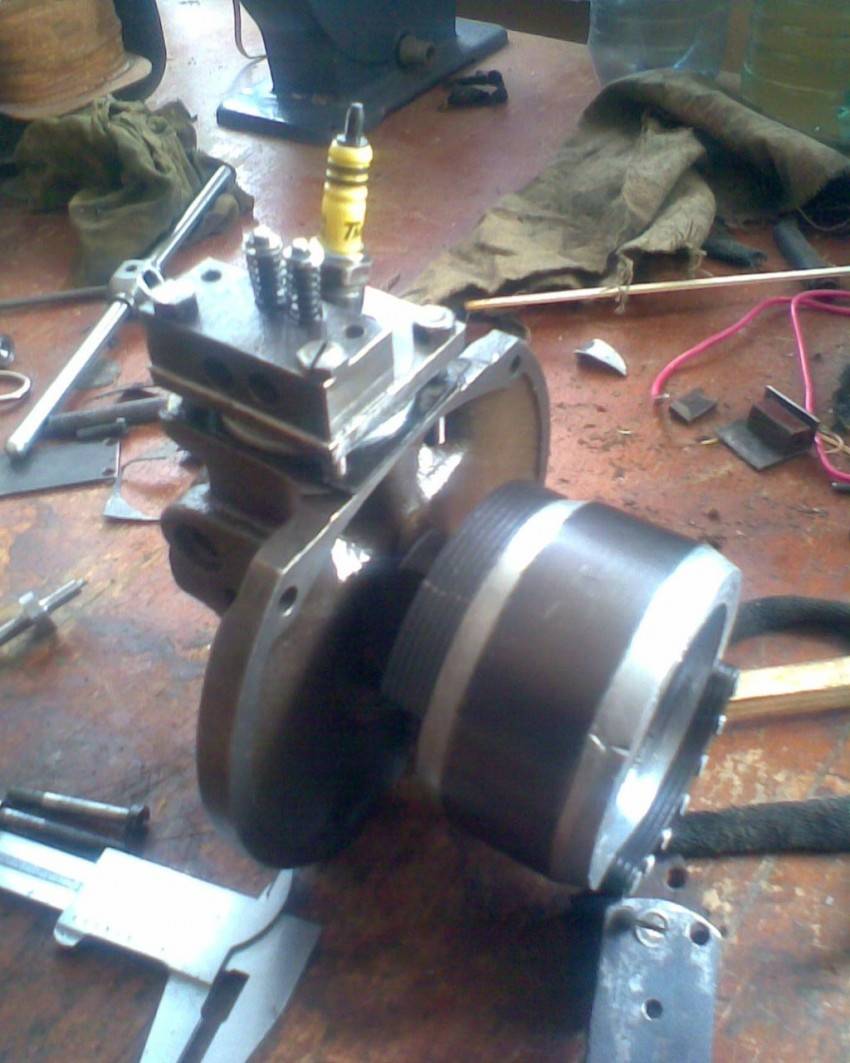

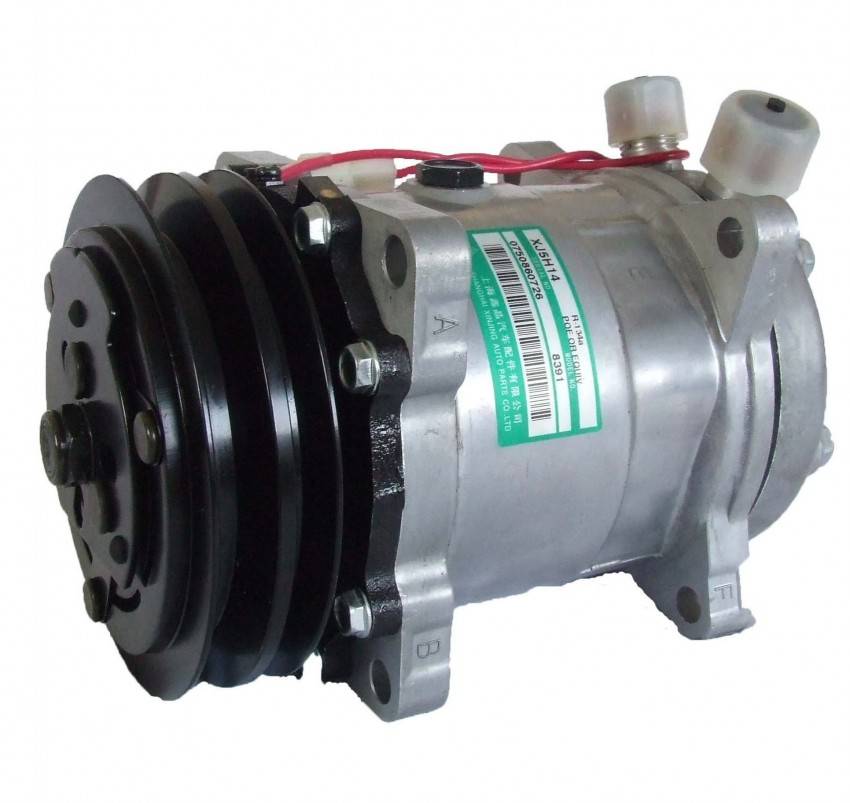

Фото компрессоров своими руками
