Минимальный наклон крыши из профнастила
Выше уже несколько раз упоминалось о том, какой может быть минимальный уклон для профнастила в зависимости от ситуации. Без необходимости герметизации стыков — это 12°, для несущего профлиста, с высотой гофры выше 60 — 8°. Максимальный же угол для этого материала в принципе отсутствует — вы можете установить его хоть под углом 70°, если это позволяет климат в вашем регионе.
Кроме того, даже 8° — это определенная условность, поскольку профнастил отлично подходит для устройства плоских кровель. Хотя в этом случае меняется принцип изготовления крыши — в частности, профилированный лист в этом случае оказывается внизу кровельного пирога, играя роль перекрытия.
Нужен ли фундамент
Сама по себе каркасная конструкция из профильной трубы, обшитая профилированными листами, сооружение нетяжелое. Поэтому не стоит закладывать под нее мощный фундамент. И все же он необходим. Обычно для этого используют три его типа:
- ленточный;
- плитный;
- свайный.
Оптимальным считается последний. Сваи заливают в углах каркаса, в них же кроме армирующего пояса закладывают куски профильной трубы, которые будут торчать над поверхностью. К ним впоследствии и будет крепиться сам каркасный гараж.
Есть другой более упрощенный вариант. В свайный фундамент закладывают профильные трубы длиной, равной высоте гаражной конструкции, плюс глубина заливаемых свай. Главная задача производителя работ – выставить по вертикали устанавливаемые элементы будущей конструкции. После того как бетон высохнет, проводят сборку каркаса, привязывая остальные элементы конструкции к уже установленным угловым трубным стойкам.

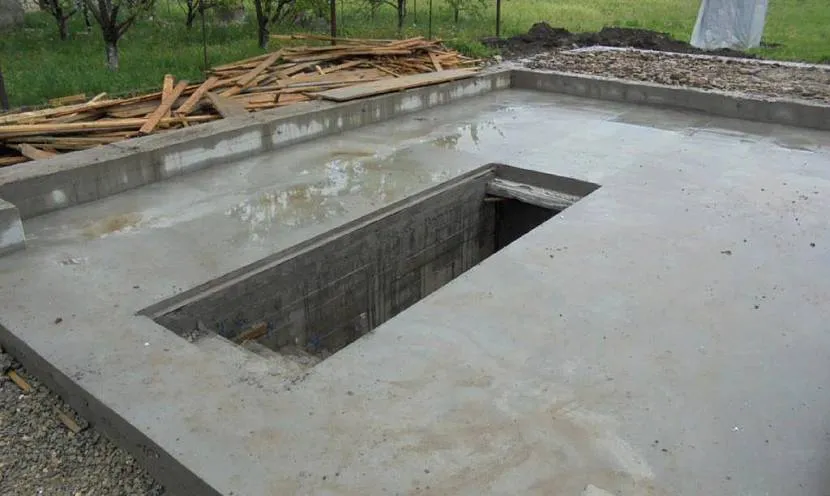

Плитный фундамент под каркасный гаражИсточник mercabadom.ru
Что касается плитной разновидности, то у нее больше преимуществ. Одно из них – это не только основа для строения, но и готовое напольное основание. Обычно плитный фундамент закладывают на ровной плоскости, которую подготавливают с помощью песчано-гравийной подушки. Затем поверх укладывают армирующую решетку из стальной арматуры и заливают бетонный раствор толщиной не меньше 15 см.
Что касается ленточного фундамента, то и на нем можно сэкономить, используя для формирования не бетонный раствор, а готовые штучные материалы: кирпич, камень или блоки. Это ускорит сам процесс строительства, плюс снизит трудозатраты.
Этапы конструирования односкатной крыши из профлиста
Монтаж односкатной крыши из профилированного листа не вызывает сложностей. Справиться с монтажными работами можно самостоятельно. Возведение кровли своими руками минимизирует затраты на строительство. Условно процесс можно разделить на следующие этапы:
Монтаж мауэрлата с использованием деревянных брусков сечением 15 на 10 сантиметров. При необходимости устанавливается армирующий пояс под мауэрлат. Это позволяет сформировать одинаковый угол наклона ската.
Установка стропил, закрепляющихся на мауэрлате. Для соединения стропильных ног с основанием применяются длинные перекрестные гвозди. Альтернатива – стальные скобы.
Обустройство обрешеточной конструкции. Если это сплошная обрешетка, то доски укладываются на расстоянии 1-2 см. Если разреженная, то выдерживается шаг 30-100 см (расстояние увеличивается при усилении наклона). Устанавливаются доски обрешетки снизу вверх.
Укладка гидроизоляции, устанавливающейся снизу вверх. Материал прикрепляется к стропильным рейкам гвоздями или скобами. При недостаточной вентиляции вместо гидроизоляционной мембраны применяется антиконденсатная пленка.
Установка профилированных листов поверх обрешетки
Важно, чтобы длина пласта превышала габариты ската. Для закрепления понадобится строительный степлер, веревка, шуруповерт, саморезы для кровли
Укладывается профнастил вертикальными полосками с левой стороны направо. Необходимо выдерживать нахлест минимум в одну волну. Каждый пласт фиксируется на обрешеточных рейках саморезами в количестве 9-12 штук.

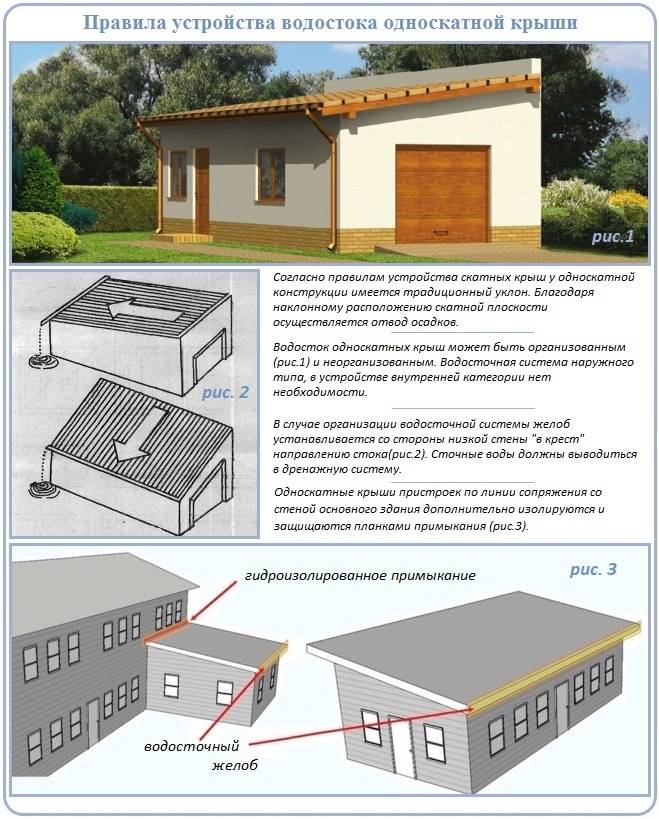

На этом базовые монтажные работы считаются оконченными. Дополнительно устанавливаются водостоки, снеозадержатели, дымоходы и другие доборные элементы.
Проектирование и определение оптимального угла наклона
Главной задачей при проектировании такой конструкции — правильно определить высоту каждой из стен. Тогда крыша гаража будет иметь оптимальный угол наклона с учетом погодных условий региона и нагрузкой ее конструкции на стены и фундамент. Как определяются некоторые параметры показано на картинке.
Чтобы правильно определить эти параметры следует учитывать три таких важных параметра:
- Сила ветра. Существует специальная карта, в которой вся местность страны разделена на зоны, с указанием направления основных ветров и их интенсивности. Сверив свой участок по карте с расположением одной из восьми существующих зон, необходимо согласно рекомендаций специальных таблиц выбирать угол наклона. Чем интенсивнее дуют ветра, тем скат крыши должен быть более пологим, чтобы предотвратить ее срыв во время сильных порывов;
- Количество осадков. Территория разбита на зоны и по количеству осадков. Чем больший угол наклона выбирается, тем проще снегу с него соскальзывать. Поэтому в регионах со снежными зимами крыша гаража должна быть более крутой.
- Кровельный материал. Этот параметр выбирается также в зависимости от количества и вида осадков, характерных для данной климатической зоны. Выбрать кровельный материал, можно опираясь на таблицу, приведенную на рисунке.
В зависимости от выбора направления ската, выбираются и стены, которые будут отличаться по высоте. Уклон может быть поперечным, тогда разница будет между боковыми стенами гаража. При такой конструкции стропила делаются меньше, чем при втором варианте. И не всегда для них требуется монтаж дополнительной опоры. На фото представлен образец такой кровли.
Во втором случае скат выполняется от фасадной стены гаража, к задней. В этом случае сделанный в такую сторону уклон требует монтажа стропил не менее, чем 6 метров, а также необходимости их усиления дополнительными опорами.
Внимание! Односкатную крышу можно смонтировать и на постройке, которая оборудована стенами одинаковой высоты. Для этого под стропила с одной стороны следует установить стойки, обвязанные брусом, который будет выполнять функции мауэрлата.
Чтобы закрыть конструкцию, часть над фасадом зашивают любым из предпочитаемых строительных материалов.
При одинаковой высоте стенок может быть применен и другой способ монтажа односкатной кровли: отдельно монтируются стропильные фермы, которые потом устанавливаются на мауэрлат, придерживаясь определенного шага. Чаще всего делается одна ферма, которая примеряется и тщательно подгоняется. А потом ее используют в качестве шаблона, чтобы сделать необходимое количество остальных элементов, без работ на высоте. Когда они все будут готовы, необходимо выполнить окончательный монтаж. Нижние углы конструкций крепят непосредственно к мауэрлату. Верхние концы всех ферм обшиваются брусом, из которого создается единая конструкция.
Важно! Такой вариант обустройства кровли очень хорошо будет монтировать в том случае, когда между стенами достаточно большое расстояние и есть необходимость в усилении стропил.
В таком случае, как представлено на фото, когда гараж является пристройкой жилого дома, или другого строения, одна сторона стропил упирается в стену в специально сделанные в ней кронштейны, а вторая – на стойки вертикального расположения с обвязкой.
Виды крыш для гаража
Отвечая на вопрос, как сделать крышу, важно решить, какой формой она будет обладать. Наиболее распространенными являются одно- и двухскатные конструкции

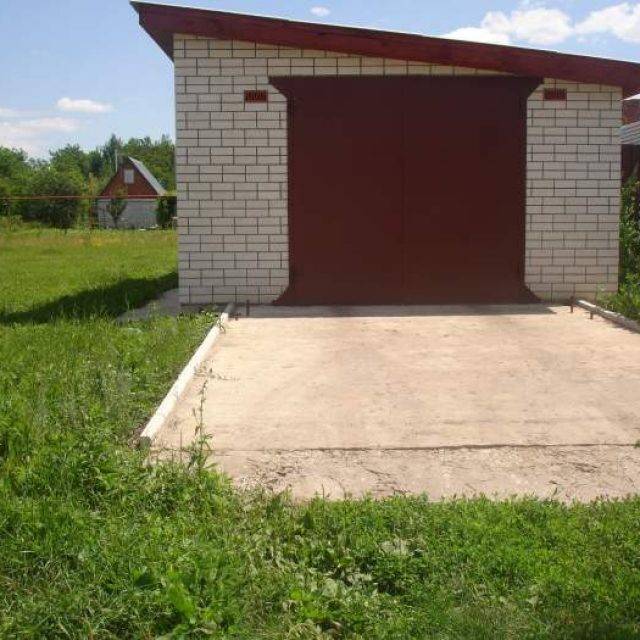

Односкатная крыша из профнастила опирается на стены неодинаковой высоты. Такая крыша может монтироваться под различным наклоном (угол между стропилами и горизонтальной нижней плоскостью). Величина угла определяется климатическими условиями в данном регионе и выбранным кровельным материалом. Размер ската может варьироваться в пределах от 0 до 60°, но не выше данного показателя. Выбирая угол, необходимо помнить, что уменьшение наклона может привести к деформации при серьезных снеговых нагрузках. Основная конструктивная составляющая крыши — стропила, которые в большинстве случаев изготавливают из хвойных гладких брусьев.
Схема монтажа профнастила на крыше.

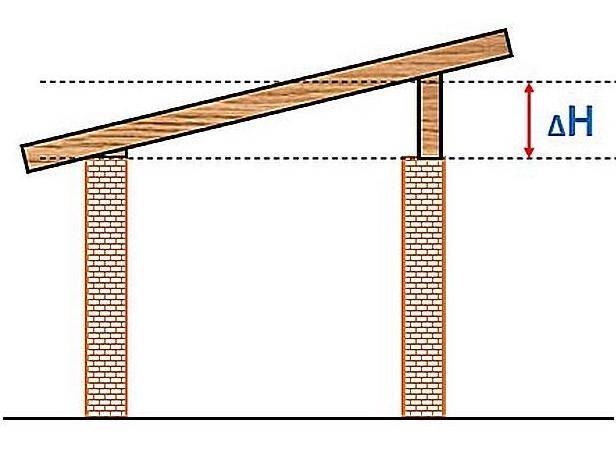

Для расчета уровня перепада противоположных стен необходимы данные ширины гаража и угла наклона. Н = ширина гаража х тангенс угла наклона, где Н — величина перепада. Для гаража шириной в 6 м и с углом ската в 30° используем математические таблицы Брадиса и определяем значение тангенса угла 30°, которое равно 0,5774. В результате получаем 6х0,5774 = 3,46 м.

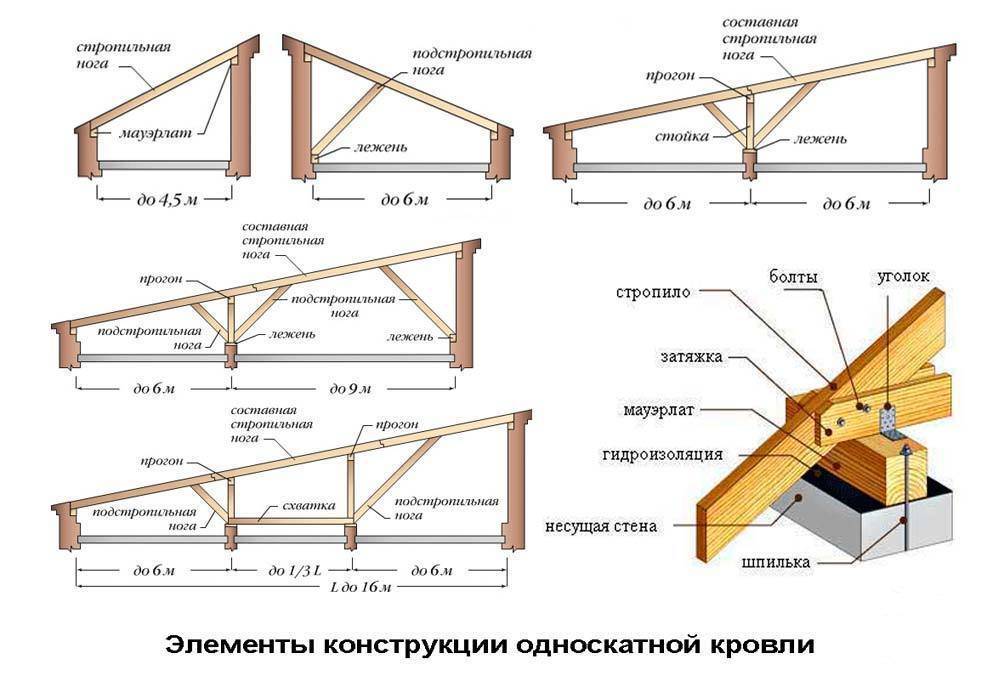

В первую очередь стропильную систему крепят к стенам гаража из профлиста. Работы выполняются с помощью мауэрлатов, которые представляют собой направляющие балки. В зависимости от ширины стен гаража они могут обладать размерами 100×100 мм или 120×120 мм. Укладка проводится поверх стен конструкции, при помощи специально вырубленных гнезд, которые дополнительно должны быть прикреплены проволокой или анкерами.
В случае если гараж имеет ширину более 4,5 м, стропильная система во избежание прогиба подпирается. Шаг установки подпорок составляет 60-70 см. Обрешетку из сухих струганых брусков или досок устанавливают перпендикулярно предыдущим элементам. Частота обрешетки определяется тяжестью крыши.
Двухскатная крыша из профнастила
Самая распространенная форма двухскатной крыши — равнобедренный треугольник. Простейший каркас выполняют из двух одинаковых «ног», которые укладываются последовательными рядами и соединяются в «конек» в верхней точке. Роль нижней опоры выполняют стены гаража.
Для определения длины стропильной ноги (С) и высоты конька кровли (Н) необходимы данные величины угла наклона (Z) и ширины гаража (Ш). Для расчета используется пример гаража шириной 5 м и с углом наклона 120°:
С=0,5*Н/sin(Z/2)=2,5/0,866≈2,89 м;
Н=0,5*Н/tan(Z/2)=2,5/1,732≈1,44 м.
Схема мест крепления профнастила саморезами к обрешетке.
Чтобы покрыть крышу двускатной конструкции, устанавливают каркас наклонного типа, который собирается частями. Так как покрыть крышу можно только на уложенный по периметру мауэрлат, его прикрепляют к стенам с помощью анкеров.
Заготовьте тесину, которая подойдет, чтобы покрыть крышу, ее длина должна быть равна расстоянию между противоположными гнездами мауэрлата. Крепление двух стропильных ног проводится на уровне конька. Места для врубки мауэрлата отмечают на нижних концах.
Чтобы правильно покрыть крышу, длина стропильных ног должна превышать длину выбранного шаблона. Такой подход поможет без ущерба для конструкции откорректировать крепление в коньке.
Промежуток между стропильными ногами может варьироваться от 0,6 до 1,2 м. При кирпичной и бетонной стене между мауэрлатом и стеной обязательно прокладывается гидроизоляция.
Перед тем как покрыть крышу профнастилом, необходимо рассмотреть все тонкости конструкции. Помимо привычных одно- и двухскатных конструкций, крыша гаража может оснащаться чердаком. В такой конструкции перекрытие и кровля выглядят как единое целое и требуют установки стропил. С учетом планируемых размеров чердачного пространства выбирают форму крыши и угол наклона ее плоскостей
Обратите внимание на то, что при угле наклона меньше 12-15° резко возрастает вероятность образования протечек при таянии снежного покрова или во время дождей
Для покрытия крыши потребуются:
- электрические ножницы;
- электрическая дрель;
- молоток;
- саморезы;
- шуруповерт.
Закрепляем кровельный материал
Теперь расстелите материал по поверхности обрешетки. Сколько волн должно заходить на соседний лист? Если высота профнастила средняя или большая, тогда одной хватит, в противном случае 2 или даже 3 волны должны перекрывать соседний элемент.
Перекрывая гараж своими руками и изготавливая односкатную крышу, вам понадобятся кровельные саморезы. На их конце предусмотрено сверло, которое успешно прорезает металлическую поверхность, не повреждая ее. Закрутив их с нужным усилием, вы сможете защитить односкатную крышу от попадания влаги.
Если вы решили сделать кровлю своими руками, саморезы нельзя перетягивать, иначе повредится изоляция. Профнастил на односкатной крыше начинает крепиться снизу, после чего необходимо продвигаться наверх. Нахлест листов может доходить до 25 см, все зависит от выбранного угла наклона кровли. Через какое количество волн необходимо вкручивать крепежные болты? Об этом можно узнать у продавца материала или из инструкции по его монтажу.
При закреплении каждого листа оценивайте общий вид конструкции, чтобы все было ровно. Помните, что небольшой перекос может испортить все впечатление от проделанной работы. Этап прикручивания кровельного покрытия самый легкий и быстрый, и в тоже время очень ответственный. Легко поддаться искушению и все быстро вкрутить, однако торопиться не стоит.
Как видно, обустройство односкатной крыши гаража не представляет собой ничего сложного при определенных знаниях и практических навыков
Вооружившись терпением, вниманием и следуя инструкциям, вы сможете самостоятельно соорудить конструкцию и получить современный, удобный и прочный дом для своего автомобиля
https://youtube.com/watch?v=a1eMQGacyZw
Как покрыть крышу с большим наклоном
Если крыша из профнастила обладает уклоном более 16°, то работы по уплотнению не проводятся. Для крепления начального профлиста гаража потребуется один предварительно фиксирующий лист саморез.
При продольном монтаже профнастила крепеж первого профлиста делают в гребень волны, а в месте вертикальных стыков крепеж производят в днище каждой волны. Далее листы профнастила гаража закрепляют к деревянной обрешетке, используя 6-7 саморезов на 1 м² покрытия кровли.
https://masterprofnastila.ru/youtu.be/4hbDOJXQYKc
После покрытия основной площади крыши гаража устанавливают планки (коньковые и торцевые). Для обеспечения естественной вентиляции кровли коньковая планка не герметизируется.
Основные этапы строительства
На предварительном этапе выбирается угол наклона крыши, рассчитывается стропильная система, закупается стройматериал. Все деревянные элементы проходят обязательную обработку антисептиками и огнезащитными средствами.
Размещается мауэрлат (опора для стропил) из деревянного бруса не менее 100 × 100 на деревянном срубе на ж/б армопоясе на кирпичных или блоковых постройках (опоры крепятся к специальным крючкам). При работе с деревом под брус укладывается 2 — 3х — слойная рулонная гидроизоляция.
Выбор угла наклона крыши
Выбор зависит от обилия снега в регионе и силы ветра. Минимально допустимый наклон для профнастила без усиленных мер герметизации – 12°, оптимальным диапазоном является 15 — 30°.
Чем меньше угол наклона, тем надежнее требуется гидроизоляция под кровлей и стропильная система, также возрастают требования к прочности и жесткости листа, увеличивается его расход.
Превышать угол наклона выше 45° не рекомендуется из-за возрастания парусности крыши, для новых построек желательно учесть основное направление ветров и выбрать для кровли противоположную сторону.
Шаг стропил
Самыми надежными считаются конструкции, укладываемые на стены, если это невозможно, то к размещенному на несущей стене мауэрату крепятся вертикальные опоры. Для стропил, балок и опор используется брус толщиной в пределах 70-150 х 200 мм, конструкция напоминает прямоугольные треугольники.
Рекомендуемый шаг – 0,6 — 1 м, при длине ската до 6 м можно обойтись без усиления стропильных ног (достаточно раскоса), при превышении – устанавливается дополнительная стойка (по возможности над несущей внутренней стеной).
Стропильные ноги и вертикальные стойки крепятся к мауэрлату гвоздями (20 см) или стальными скобами, причем лучше использовать оба вида крепежа.
Теплоизоляционный слой
Для жилых построек рекомендуется укладка стандартного кровельного пирога: гидроизоляция, утеплитель, паробарьер. При наличии чердачного пространства или свободного доступа к кровле теплоизоляцию можно уложить и изнутри, при его отсутствии укладку проводят снаружи.
Схема стандартная: на нижнюю сторону стропил прибивается пароизоляционная пленка, между стропильными ногами плотно укладывается утеплитель, сверху – рулонная гидроизоляция.

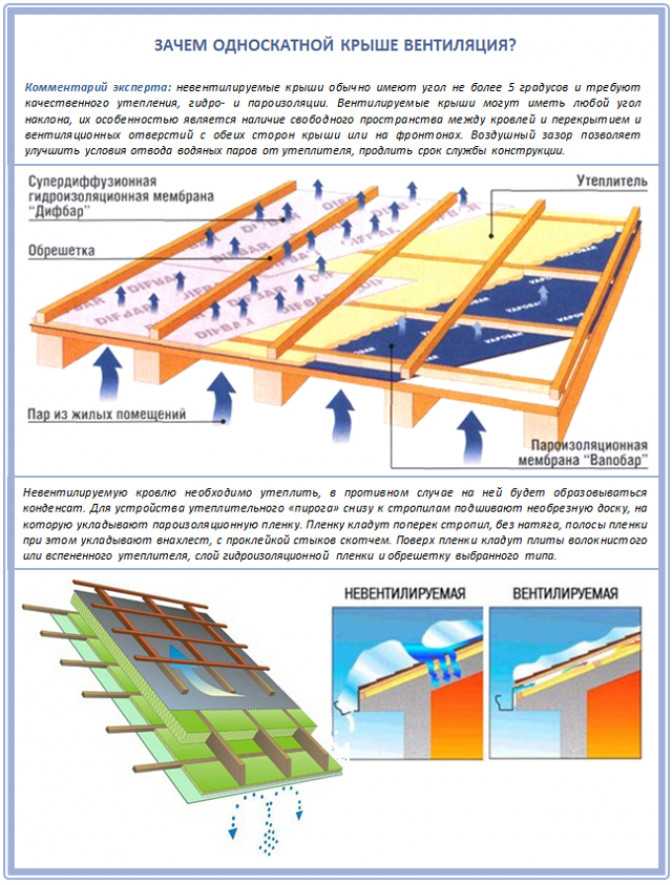

К нюансам односкатной крыши относят необходимость в усиленной вентиляции: оставляется зазор около 5 см между профнастилом и верхним слоем кровельного пирога, при уклоне менее 30° в дополнение устанавливаются кровельные аэраторы.
Все без исключения рулонные материалы укладываются с нахлестом, чем меньше наклон крыши, тем выше требования к их надежности.
Крепление листов
Профнастил крепится к брусьям обрешетки (брус 5 × 5 см), шаг зависит от уклона кровли: сплошной при угле до 15°, 35 — 50 см – для более крутых скатов. Учитывается волна профиля, так как нижний гребень должен совпадать с самой обрешеткой. Для фиксации используются саморезы размером от 2,8 × 4,8 мм с уплотнительными резиновыми шайбами.
К коньку, наоборот, крепится верхний гребень профиля, саморезы должны быть длиннее. На крышах с уклоном менее 12° усиливают герметизацию стыков: они промазываются герметиком или используются уплотняющие резиновые насадки. На всех этапах крепежа материал берегут от повреждения полимерного покрытия.
Информация по теме: инструкция по монтажу профнастила.
Стройматериалы для гаражной крыши
На сегодняшний день существует довольно большое разнообразие кровельных стройматериалов. К самым распространённым относится рубероид, шифер, профнастил, металлочерепица и фальцевая кровля.
При выборе следует обратить внимание на эксплуатационные особенности стройматериала, ведь они влияют на срок службы и способ монтажа. Одним из недорогих стройматериалов является профнастил
Он прост в установке и устойчив к осадкам, и при правильном монтаже прослужит много лет
Он прост в установке и устойчив к осадкам, и при правильном монтаже прослужит много лет.
Монтаж кровельного материала
Преимущество профнастила в том, что в целях экономии, его можно использовать повторно. Такое использование допускается технологией. Для несложного монтажа можно использовать шифер. Он может эксплуатироваться примерно 30–40 лет. Из более дорогих стройматериалов будет фальцевая кровля. Она состоит из тонких полос металлического листа. Также можно применить черепицу либо металлочерепицу. Очень красиво выглядят крыши, которые на всех сооружениях сделаны из одного кровельного стройматериала.
Часто используемым стройматериалом является шифер благодаря невысокой стоимости и довольно высокому качеству. Все же у него довольно слабая механическая прочность из-за того, что его изготавливают из асбоцементной плиты.
При установке шифера, необходимо соблюдать следующие правила:
- при креплении к обрешётке, применяются оцинкованные гвозди с большой шляпкой;
- отверстия под гвозди сверлятся заранее;
- гвозди необходимо забивать исключительно в верхнюю часть волны;
- шифер ложится один на другой внахлёст приблизительно на 20 см;
- гвозди забиваются не полностью, чтобы при расширении или сжатии не деформировался стройматериал.
Крыша для гаража с профнастила выглядит очень красиво, и срок использования — до 50 лет. Стройматериал обладает влагостойкостью и огнестойкостью, также с ним легко работать из-за стандартных размеров и можно применять вторично.
Монтаж профнастила во многом похож на монтаж шифера. Однако крепится он не гвоздями, а саморезами. В целях избежания протекания кровли, применяют резиновые прокладки.
Рубероид способен хорошо защитить здание от протекания, в основном его применяют для крыш с железобетонным основанием. Однако его необходимо часто ремонтировать. И все же он востребован, потому что является малозатратным стройматериалом.
Согласно технологии, в начале кровельных работ, следует хорошо подготовить основание. Перекрытие должно быть чистым и сухим, дальше следует хорошо выровнять поверхность, устранив все деформации.
Какой утеплитель можно использовать
Выбор утеплителя для гаража довольно велик, поэтому заранее необходимо изучить все эксплуатационные характеристики, преимущества и недостатки каждого из них:
- Стекловолокно. Выпускается в форме плит из волокон, которые изготавливаются из отходов стекла. Есть несомненные преимущества данного материала. Он не горит, не подвержен гниению, устойчив к воздействию повышенной влажности и перепадов температур. Но вместе с тем стекловолокно является хрупким материалом, а значит легко разрушается при механическом воздействии. поэтому нужно соблюдать правила безопасности при работе с этим типом утеплителя, в частности, использовать респиратор и перчатки.
- Минвата. Сходный по структуре материал со стекловолокном, однако отличия заключаются в использованном исходном материале. В данном случае это базальтовые породы. Срок службы такого утеплителя несколько десятков лет, но при условии соблюдения техники монтажа. Данный материал нуждается в защите от влаги и механического воздействия.
- Полимерный утеплитель, например, пенопласт или пенополистирол. Преимущества данного материала в том, что он имеет небольшой вес, устойчив к воздействию влаги и перепадам температур, не подвержен появлению плесени или грибка. Но именно этот материал очень легко возгорается. Также пенопласт и пенополистирол является тем материалом, в котором могут завестись различные мелкие грызуны.
Для гаража лучше выбирать негорючий утеплитель, который также не впитывает влагу. Дополнительно обезопасить слой утеплителя можно гидроизоляционной и пароизоляционной плёнкой.
https://youtube.com/watch?v=mqK42-bFsfc
Подготовительные мероприятия
Гидроизоляция крыши
Перед закрытием кровли металлопрофилем необходимо будет побеспокоиться об обустройстве гидроизоляции, предохраняющей деревянные элементы конструкции и утеплитель от разрушающего воздействия влаги. Гидроизоляция, в качестве которой, как правило, используется толстая полиэтиленовая пленка, крепится непосредственно между стропил с помощью небольших строительных скоб. В местах стыковки соседних полос пленки делается небольшой нахлест (порядка 15 см).
Особое внимание необходимо обратить на то, что защитная гидроизоляционная пленка должна натягиваться с небольшим провисанием (около 2-х см), а между ней и утеплительным материалом должен быть небольшой зазор величиной порядка 2–3 мм. Поверх гидроизоляционного слоя монтируются специальные вентиляционные рейки, создающие условия для циркуляции воздуха в свободных пространствах под обрешеткой и исключающие возможность скопления в этом месте нежелательных влажных испарений
Поверх гидроизоляционного слоя монтируются специальные вентиляционные рейки, создающие условия для циркуляции воздуха в свободных пространствах под обрешеткой и исключающие возможность скопления в этом месте нежелательных влажных испарений.
Подготовка обрешетки
Для монтажа заготовок металлического профиля должна использоваться специальная обрешетка, обеспечивающая требуемую прочность кровельной конструкции и противостоящая ее разлому или прогибу под воздействием ветровых нагрузок или под тяжестью выпавшего снега.
Схема крыши из профнастила
Производители кровельных металлических изделий указывают основные параметры и порядок обустройства обрешетки под них в прилагаемой к товару инструкции. Вот почему перед началом работ рекомендуется внимательно изучить все указания по порядку применения приобретенного материала.
Крепление торцевой планки
По окончании монтажа обрешетки на ее скатном срезе прибивается специальная торцевая доска, ширина которой должна соответствовать высоте выбранного кровельного профиля.
Таким образом, общий состав кровельного покрытия, завершающим слоем которого является сам металлический профиль, обычно выглядит следующим образом:
- внутренний облицовочный слой, например, изготовленный из гипсокартона;
- потолочные рейки, используемые в качестве внутренней обрешетки;
- пароизоляционная защитная пленка;
- плиты утеплительного материала, укладываемого в ниши между стропильными ногами;
- гидроизоляционное защитное покрытие, исключающее возможность скопления влаги в зоне расположения утеплителя;
- специальный вентиляционный зазор;
- наружная обрешетка;
- само покрытие (металлический профиль).
Пирог крыши из профнастила
