Механизм с башмаком на 3 опоры
Собрать устройство с башмаком на три опоры своими руками просто. В этой ситуации основу заготавливают П-образную. Уже после этого возникнет возможность закрепить подхват. С этой целью многочисленные эксперты советуют пользоваться струбциной. Напрямую гидравлический механизм можно определять на винтах. При этом опоры он закрывать не должен.
Далее, чтобы сделать подъёмник для автомобиля собственными руками, необходимо фиксировать регулятор. Для этого с железного листа вырезается небольшая пластинка. Приваривать её следует у верхней балки. Отступ от края должен быть минимум 2.2 см. После этого укрепляется башмак. Первая основа устанавливается у гидравлического приспособления. В это время 2 прочие опоры должны размещаться у переднего края модели.
Виды подъемных механизмов
Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего
Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении
Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.
Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:
- Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
- Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
- Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.
Помимо стандартных подъемных устройств существуют специализированные установки:
- Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
- Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.
Базовые требования к изготовлению ножничного подъемного механизма
Важно во время изготовления подъемного механизма следить, чтобы конструкция соответствовала основным требованиям. Если проигнорировать основные нормы, то работать устройство будет некорректно, и механизм может представлять угрозу для того человека, кто им пользуется
Если проигнорировать основные нормы, то работать устройство будет некорректно, и механизм может представлять угрозу для того человека, кто им пользуется.
Бывают ножничные столы, которые поднимаются на высоту до одного метра, а некоторые устройства могут поднимать до высоты двух-трех метров.
Учитывая данный показатель, важно соблюдать определенные требования и правила безопасности. Анализируя будущую конструкцию, необходимо правильно, в соответствии с нормами:
Анализируя будущую конструкцию, необходимо правильно, в соответствии с нормами:
- выбрать электрический или гидравлический привод;
- разработать схему подъемника;
- подобрать систему регулирования и управления устройством;
- продумать крепежи оборудования к полу.
Изготавливают как самоходные, так и стационарные подъемные механизмы.
Стационарное устройство надежно закрепляется к бетонному полу, а самоходные подъемные столы при необходимости перемещают куда требуется.
Стационарные устройства гораздо безопаснее для человека и имущества, чем передвижные приспособления.
Варианты моделей автомобильных подъемников
При решении самостоятельного изготовления подъемника, необходимо подобрать детали для него. Начинать следует с поиска механизма привода и стопорного устройства. Такие детали обычно можно найти:
- На предприятиях, где есть старая техника.
- В магазинах, реализующих различные детали для техники.
- На предприятиях, производящих обновление оборудование.
- В пунктах приема металлолома.
Для изготовления автоподъемника этого вида потребуются два гидроцилиндра необходимой мощности и размеров, компрессор и гидрошланги высокого давления. Схема автоподъемника ножничного вида наиболее простая в изготовлении, но надежный тормоз сделать сложно. Поэтому при повреждении шланга или гидроцилиндра возникнет опасная ситуация.
Электродвигатели с редукторами и валы, которые необходимы для вилочных или в виде платформы подъемников, быстрее отыскать там, где производят замену старого станочного парка новым. Это будет стоить значительно дешевле, по сравнению с ценой токарных червяков. Стопор этого устройства также имеет простую конструкцию – косая планка со стопором изготовлена из стали размером 2 см в толщину.
Если решено, все-таки сделать самостоятельно подъемник для автомобиля, то перед выбором схемы лучше посмотреть на практике, как выглядит это устройство, как оно работает, безопасно ли оно. При этом вы рискуете не автомобилем, а собственной жизнью. Если при падении автомобиля под ним будет другой человек, то его жизнь также будет под угрозой.
Вариант №1
Изделие будет фиксироваться на стенах, поэтому такое устройство служит для проведения ремонтных работ в гаражных условиях.
Необходимые элементы:
- Три стальных уголка 7,5 х 7,5 см.
- Редуктор червячного типа. Его наименьшая грузоподъемность должна быть не менее 300 кг, а показатель передаточного числа не менее 60 кг.
- Плита из стали толщиной 10 мм. Если есть старый станок, служащий для работ по металлу, то такую плиту можно снять с него (плиту можно вытащить самостоятельно).
- Болты и гайки.
- Две металлические цепи, лучше, чтобы ее звенья были не менее 3 см в диаметре.
- Мощный крюк.
- Стальной трос диаметром 5 мм.
- Звездочки 2 штуки различных диаметров.
Порядок сборки
- Зафиксировать стальные уголки на стенах гаража, чтобы капот автомобиля был ниже по высоте.
- На уголки подъемника необходимо монтировать стальную плиту и зафиксировать ее болтами М8 – 8 штук. Так как непосредственного крепления плиты и уголков не будет, то плиту можно передвигать относительно мотора.
- Самостоятельно установить «червячный» редуктор.
- Закрепить звездочки большего размера на вале привода редуктора.
- На стальной плите в необходимом месте выполнить отверстие и просунуть в него цепь, затем соединить в кольцо.
- Установить звездочку меньшего диаметра на валу выхода редуктора.
- В плите выполнить два отверстия для второй цепи.
- Просунуть вторую цепь через эти отверстия, один конец цепи набросить на меньшую звездочку, а на втором конце закрепить крюк.
- Сборка закончена.
Требования к оборудованию
В первую очередь, от этого оборудования понадобится возможность подъёма машины на такую высоту, на которой удобно её обслуживать. Можно просто приподнять, а можно поднять на полный человеческий рост
Второе и, пожалуй, самое важное требование к нему — обеспечение полной безопасности людей и целостности автомобиля. Не станем наводить печальные примеры, но, к сожалению, они есть. Кроме этого надо продумать привод и систему подъемного механизма, продумать управление, регулировку и крепление к полу гаража
Кстати, большинство заводских изделий наглухо крепятся на анкеры к полу и бетонируются. Это необходимо, чтобы исключить опрокидывание и снизить риск получения травмы и порчи имущества, тем не менее, есть и самоходные гидроподъёмники
Кроме этого надо продумать привод и систему подъемного механизма, продумать управление, регулировку и крепление к полу гаража. Кстати, большинство заводских изделий наглухо крепятся на анкеры к полу и бетонируются. Это необходимо, чтобы исключить опрокидывание и снизить риск получения травмы и порчи имущества, тем не менее, есть и самоходные гидроподъёмники.
Домкрат домашней сборки
Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.
Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:
- 3 стальных уголка 750×750×8 мм;
- редуктор червячный;
- стальная плита толщиной 10 мм;
- 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
- крюк;
- трос толщиной 5 мм;
- две шпонки «звёздочка».
При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.
Подъемник в гараж своими руками
Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.
Самодельный подъемник изготавливается с применением следующих деталей:
Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции. Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма
Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг. Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования
Комплект болтов, крепежный крюк, шпонки формой звездочки. Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы. Стальной трос, толщиной 5 мм.
Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.
Подъемник цепной своими руками
В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма
Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм
Особенности эксплуатации такого подъемника
Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:
- Демонтировать крепления двигателя, болты, гайки.
- После происходит подвод петель из стального троса, сцепление конструкции.
- Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.
Подъемник в гараж червячного типа
После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.
Если автомобиль слишком большой
Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.
Автоподъемник для больших автомобилей
Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.
Это интересно: Разновидности и установка автомобильного двухстоечного подъемника — разбираемся в сути

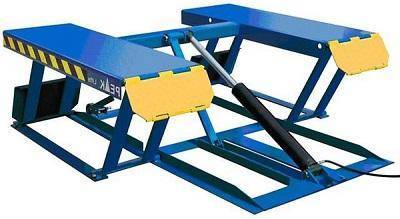

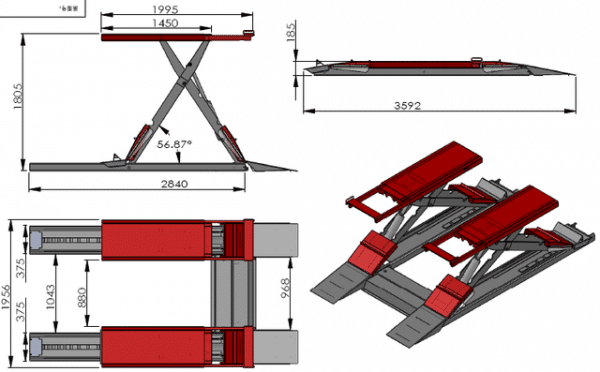

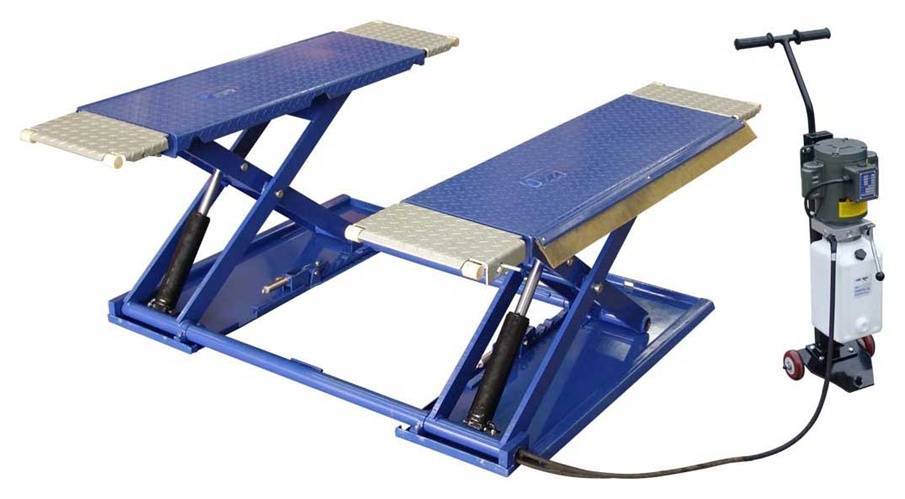

Ножничный подъемник своими руками
Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.
Зачем он нужен
Покупать его в большинстве случаев не имеет смысла. Как с точки зрения финансов, так и с точки зрения свободного места в гараже. Хотя, для владельцев машин, имеющих большой гараж-мастерскую, его наличие уже огромный плюс.
Во-первых, не будем усложнять жизнь и копать смотровую канаву, которая в принципе, кроме как для доступа к днищу больше ничего не даёт. Однако в случае с подъёмником любого типа получаем определённую выгоду:
- очень удобно проводить сварочные и рихтовочные работы по кузову;
- работы по обслуживанию и замене ходовой части, подвески, тормозов, выхлопа и всей трансмиссии;
- шиномонтаж и замена колес при помощи подъёмника проходит быстрее и проще;
- можно совмещать профилактический осмотр с мелким ремонтом.
Рыночные цены
Словом, преимуществ-то много, но вот цена кусается. К примеру, один из самых надежных видов, ножничный, стоит в пределах 150-220 тысяч рублей. Цена кусается, тем более, если придется обслуживать десятилетнюю девятку, которая стоит втрое дешевле. Да и качество дешевых изделий оставляет желать лучшего, а более-менее серьезные модели можно купить уже от 300 тысяч.
Чтобы не тратить такую сумму, вполне возможно сделать его своими руками. Стоит ознакомиться с заводскими образцами и взвесить все за и против, чем мы сейчас и займёмся. Некоторые чертежи и схемы ножничных устройств мы разместили на страничке и они, возможно, натолкнут на нужную конструкторскую мысль. Понятно, что копировать размеры со схем не имеет смысла, поскольку условия бывают разные, как и разные требования к механизму.
Требования к оборудованию
В первую очередь, от этого оборудования понадобится возможность подъёма машины на такую высоту, на которой удобно её обслуживать. Можно просто приподнять, а можно поднять на полный человеческий рост
Кроме этого надо продумать привод и систему подъемного механизма, продумать управление, регулировку и крепление к полу гаража. Кстати, большинство заводских изделий наглухо крепятся на анкеры к полу и бетонируются. Это необходимо, чтобы исключить опрокидывание и снизить риск получения травмы и порчи имущества, тем не менее, есть и самоходные гидроподъёмники.
Привод и подъёмник
Привод всех подъёмников может быть как гидромеханическим, так и электромеханическим. В первом случае для подъёма эстакады или стола используется электрический двигатель с помпой и система гидравлических цилиндров. Принцип работы его довольно прост и он понятен по схемам и приведённым чертежам. Как правило, для работы гидростанции подъемника используется трехфазный электродвигатель на 380 Вольт, а гидравлическая арматура должна быть строго выверена по параметрам в зависимости от ожидаемой нагрузки.
Бюджетные гидростанции работают и от 24-вольтового электродвигателя, но их грузоподъемность сильно ограничена, а надежность, исходя из страны изготовления, невероятно низка. Именно поэтому гораздо рациональнее и дешевле будет собрать самому, чем покупать китайский металлолом, хотя производитель производителю рознь.
урок
Как бы там ни было, но к проектировке и технологическим инженерным расчётам нужно подходить очень серьёзно. Так, необходимо будет вычислить минимальное сечение балок, расчёт осей гидроцилиндров, подбор гидроцилиндров по производительности и длине штока, правильно подобрать гидронасос и систему управления
Особое внимание при проектировке уделяют безопасности и аварийным механизмам подъёма/опускания автомобиля
Задача довольно непростая, но решаемая. При наличии материалов и знаний можно собрать небольшой ножничный подъёмник, который станет полезным не только вам, но и вашим друзьям и соседям. Удачной проектировки!
Как сделать подъемник для гаража своими руками: пошаговое руководство
Конечно, некоторым автолюбителям удобнее и кажется более надёжным починить свой транспорт самостоятельно, а это означает, что нужно сделать автомобильный подъемник своими руками. Можно сделать механический подъемник для автомобиля совсем с нуля, главное понимать идею конструкции и закупить качественные крепкие материалы, даже сделать подъёмник из профильной трубы вполне реально.
Так или иначе, такой вид работ проводится не очень часто, а автомобильных подъёмник – вещь совсем не дешёвая, поэтому не всякий увидит целесообразность в покупке такого дорогостоящего и малоиспользуемого оборудования. Можно, конечно, потратиться на поддержанный агрегат – это выйдет немного дешевле, чем самостоятельная сборка подъемника, но надёжность и уровень работы этой машины может быть сильно ниже, нежели у новой.
ПОСМОТРЕТЬ ВИДЕО
Сделать автоподъемник своими руками довольно непросто, но если делать всё следую определённой логике (место установки, материалы и детали подъемника, сборка и установка деталей), а также внимательно относится к деталям и работоспособности конечного результата, то всё может получиться.
Найдите точную схему и лучше всего позовите профессионала, потому что обычному автолюбителю работа такого уровня недоступна – любая ошибка в сборке, креплении или выборе деталей может привести к ужасным последствиям. Для лучшего понимания рекомендуем посмотреть видео.
ПОСМОТРЕТЬ ВИДЕО
Выбор места установки
Прежде чем переходить к сбору необходимых материалов, которые потребуются для того, чтобы собрать подъемник в гараж своими руками, необходимо определить место установки автомобильного подъёмника.
В некоторых случая (например при изготовлении подъёмника-книжки, опрокидывающего автомобиль на 45%) намного рациональнее будет разместить ваш самодельный подъемник возле гаража. При желании изготовить ножничный самодельный подъёмник для авто, нужно задуматься о надёжном основании (недостаточно просто залить основание слоем бетона), не забывая про места про крепления.
Процесс сборки и последующего монтажа всех частей подъемника
- «Башмак» — эта деталь будет фиксировать домкрат. К металлическому листу приваривается штырь диаметром в 10-12 миллиметров таким образом, чтобы он в будущем беспрепятственно «ходил» по стойке;
- Задняя балка – из четырёх уголков при помощи сварки собираем квадрат, в который потом помещается и приваривается металлический штырь;
- Верхняя балка – собираем деталь из двух уголков, полосы металла и листа металла. Два уголка скрепляем между собой в своеобразную «букву П», к которой с одной стороны привариваем лист, сверху – пластину таким образом, чтобы получился прямоугольник. Сваркой к прямоугольнику присоединяем два домкрата с отверстиями для болтов. Эта часть будет выполнять роль стопора;
- Приступаем к созданию площадки – загибаем борта стального листа, к которым впоследствии крепим полосу с отверстиями, на которой будет закреплена прорезиненная доска. Делаем направляющие и рёбра жёсткости снизу площадки и крепим её к верхней балке;
- Два соединительных узла – фронтальный (две трубы, уголок и стержень) и задний (два листа металла, соединённые перпендикулярной металлической полоской).
- Нижняя балка – четыре уголка свариваются в прямоугольник и скрепляются с помощью болта с гайкой М16 и сварки, после чего нужно скрепить соединительный узел и нижнюю балку;
- Стойка – четыре уголка по 154 сантиметра свариваются и собираются с помощью прихваток в квадрат. Через полсантиметра после каждого из мест крепления просверливаем отверстия диаметром в два с половиной сантиметра. Затем нужно сделать ещё три отверстия таким образом, чтобы верхняя балка и штырь «башмака» свободно проходил между профилями.
- Финальный штрих нашего автомобильного подъёмника – «пальцы», которые представляют из себя металлические загнутые пруты.
Подъемник в гараж своими руками
Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.
Самодельный подъемник изготавливается с применением следующих деталей:
Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции. Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма
Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг. Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования
Комплект болтов, крепежный крюк, шпонки формой звездочки. Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы. Стальной трос, толщиной 5 мм.
Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.
Подъемник цепной своими руками
В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма
Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм
Особенности эксплуатации такого подъемника
Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:
- Демонтировать крепления двигателя, болты, гайки.
- После происходит подвод петель из стального троса, сцепление конструкции.
- Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.
Подъемник в гараж червячного типа
После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.
Если автомобиль слишком большой
Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.
Автоподъемник для больших автомобилей
Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.
Это интересно: Разновидности и установка автомобильного двухстоечного подъемника — разбираемся в сути

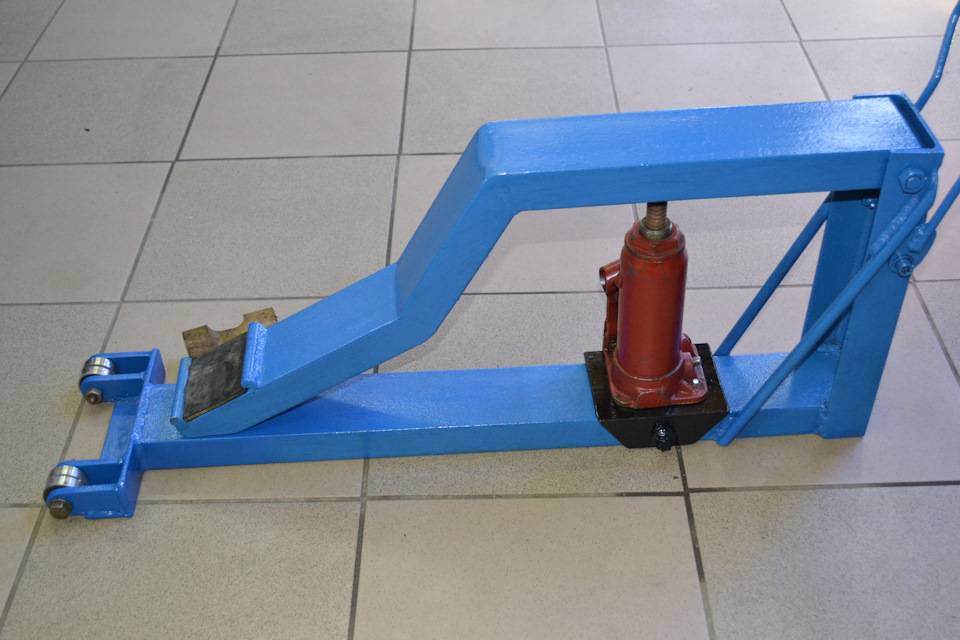

Изготовление опрокидывателя своими руками
Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.
Самодельный опрокидыватель для авто
Процесс производства опрокидывателя своими руками включает несколько этапов.
Башмак изготавливается для работы виде опоры будущего домкрата
Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю
Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.
https://youtube.com/watch?v=-mGosOvVkrI
При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.
Простой подъемник для переворачивания машины
Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.
Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.
Какие типы подъемников бывают
Существуют три основных вида механизмов, которые применяют для ремонта машин:
- гидравлические;
- цепные;
- винтовые.
Подъемники также разделяют по способу поднятия автомобиля:
- ножничные;
- платформенные;
- вилочные.
Самый популярный вид подъемников – винтовые вилочные. Их основа длинный резьбовой вал из инструментальной стали, выдерживающий нагрузку до 2–3 тонн. Однако сделать такой механизм дома почти нереально из-за сложности изготовления вилок. Поэтому для изготовления своими руками больше подходят винтовые платформенные устройства. Они выполнены в виде двух параллельных швеллеров, уложенных ребрами вниз и прикрепленных к винтовым приводным механизмам, обеспечивающим подъем платформ. В таких устройствах требования к валам заметно ниже, ведь подъем обеспечивают не два, а четыре вала. Их существенным минусом является необходимость использования домкрата для ремонта подвески, ведь колеса машины не висят в воздухе, а стоят на швеллерах.
Нередко вилочные и платформенные подъемники для авто изготавливают с цепным приводом. По своим характеристикам они ничем не уступают винтовым, но их сложней сделать своими руками. Ведь требуется согласованная работа всех электромоторов привода, а также тормозных устройств. Для изготовления ножничных подъемных устройств чаще всего используют гидравлический привод, хотя некоторые самодельщики экспериментируют с цепным или винтовым приводом.
Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.
Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.
Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.
Блок для подъёма грузов ФОТО: youtube.com
Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.
Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.
Подъемник – делать самому или купить подержанный
Основная проблема, с которой сталкиваются все, кто хочет самостоятельно сделать подъемник для авто – высокая стоимость деталей, из-за чего гораздо дешевле купить подержанное устройство. Ведь гидроцилиндры достаточной длины и грузоподъемности обходятся в десятки тысяч рублей. Изготовленные на заказ прочные червяки (резьбовые валы) из инструментальной стали обойдутся как минимум во столько же. В итоге затраты для строительства самого простого ножничного подъемника своими руками достигают 100–120 тысяч рублей, тогда как стоимость новых китайских устройств различных типов начинается от 80 тысяч рублей.
