Как сделать теплые полы в гараже

Теплый пол в гараже своими руками электрический: монтаж инфракрасного пленочного пола

Работы по устройству теплого пола инфракрасной пленкой имеют некие особенности. В случае мягкого финишного покрова, линолеума или ковролина, между ними должна быть жесткая прослойка. Это может быть фанера, либо листы ДВП, чтобы избежать продавливания элементами мебельного гарнитура или каблуками от женских туфель.

Расчет

Расчет ИК пленки происходит с учетом процентного соотношения площади к типу источника тепла.

80% покрытия расчетной площади — в качестве основного отопителя;
40-50% — дополнительное отопление.

Для исключения варианта выхода из строя системы напольного ИК отопления, необходимо отдалиться от стояков центрального отопления. Так же полосы не должны пересекаться или накладываться друг на друга.

При расчете длины согласно плану, метраж должен быть кратным 17-18 см. В этих местах предусмотрена линия разрыва.

Необходимые инструменты и материалы

Вместе с инфракрасной пленкой, также стоит купить теплоизоляцию и строительный скотч. Сам обогревательный элемент крепят на двухсторонний скотч.

Необходимые инструменты:

УШМ с алмазным диском;
перфоратор, дрель с венчиком;
строительный нож, пассатижи;
зубчатый шпатель, кисть или мокловица, емкость под раствор.

Полосы пленки можно размещать вдоль или поперек комнаты. При продольном расположении сокращаются точки подключения.

Составление проекта

При составлении проекта системы инфракрасной пленочной системы отопления учитывают следующие технические моменты:

Терморегулятор должен находиться не менее 15 см от поверхности пола. А также необходимо определиться с местоположением. Он должен быть в легкой доступности.
Составить схему укладки пленки. Здесь есть много нюансов: систему нельзя размещать под тяжелыми бытовыми приборами и мебелью, первая полоса стелется от стены на расстоянии от 10 до 40 см.
Если теплый пол выступает в качестве основного отопления, то ИК пленкой необходимо устилать не меньше третей четверти от общей площади. При вспомогательном достаточно половины.

Подготовка основания

Подготовка основания перед укладкой ИК пленки не займет много труда и времени, если поверхность ровная. Демонтаж, либо ремонт поверхности понадобится в случае повреждения или наличия глубоких трещин. Перепад по всей плоскости допускается не более 0,3 см на квадратный метр.

Гидроизоляция и теплоизоляция

Работа по монтажу инфракрасной пленки подразумевает укладку начального слоя, выполняющего функцию гидроизоляции и теплоотдачи. Это необходимо для повышения КПД системы.

Опытные строители рекомендуют применять Изолон, либо Пенофол. Выпускаются рулонами, что облегчает укладку. Также обладают необходимыми свойствами для минимизации потери тепла в помещении.
Можно применять пробковую подложку под ИК пленку — это частицы пробкового дерева, смешанные с суберином.

Укладка нагревательного элемента

Учитывая разметку помещения, пленку сразу нарезают отдельными фрагментами.

Длина должна быть кратной 18 см, при этом не превышать 8 метров, цельной полосой.
Для резки можно использовать ножницы или строительный нож.
Каждый фрагмент укладывается последовательно.
Лицевая сторона должна смотреть в сторону, указанную производителем.
Укладку инфракрасного карбонового обогревателя не рекомендуется производить в нахлест или сгибать под 90°.
Полосу подрезают по размеру помещения, но строго по пунктирной линии, расположенные каждые 18 см.

Подключение

Все полосы комплектуются зажимами из медного сплава, надежно соединяющийся с проводником того же материала.

Для подключения необходимо очистить 10 мм от края среза, а саму шину немного расслоить.
Контакт вставляют в середину торца шины. Одна сторона должна касаться его, а вторая прилегать к стороне пленки.
Обжимают плоскогубцами, чтобы не искрило при эксплуатации.
После подключения каждое соединение проверяется. Нужно слегка дернуть за провод зажима. В случае смещения или малейших подвижек, соединение переделывается. Для изоляции клем применяют битумный скотч.
Подключение выполняется параллельно. Это означает, что соединение проводки выполняется с одной стороны. В качестве вводного провода применяют медный кабель сечением 1,5 мм.

Заливка стяжки

После укладки и подсоединения обогревателя можно приступать к заливке стяжки.

Толщина по всей площади должна быть одинаковой, не менее 50 мм.
Цементный раствор делают пропорцией 1:3, где одна часть цемента разбавляется тремя частями песка.
Для увеличения крепости в смесь добавляют пластификатор и фиброволокно.
После высыхания стяжки можно приступать к укладке поверхностного отделочного материала.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Теплый пол в гараже своими руками

Последовательность операций при монтаже системы «теплый пол» выглядит так:

Демонтируется существующее напольное покрытие.
Добравшись до чернового пола, его ремонтируют, так чтобы поверхность оказалась ровной. Если основание повреждено сильно, поверх него следует уложить цементно-песчаную стяжку. Чтобы уменьшить теплопотери в грунт, можно добавить в раствор для стяжки утепляющие компоненты, например, керамзит, либо применить специальную готовую смесь для «теплой» стяжки, например, пенополистиролбетон.
На выровненный черновой пол нужно настелить прочный теплоизолятор, способный выдержать вес автомобиля. Наилучшим образом для этой цели подходит экструдированный пенополистирол, который выпускается под различными марками, например, «Пеноплекс». Эту разновидность пенопласта ввиду ее прочности подстилают даже под дорожное полотно. Толщина плит должна быть не менее 30-ти мм, плотность — от 35 кг/куб. м. Швы между плитами следует проклеивать армированным скотчем. Правильнее всего укладывать утеплитель в два слоя, так чтобы швы одного перекрывались плитами другого (перевязка швов).

Для водяных теплых полов выпускаются специальные теплоизоляторы с креплениями, при помощи которых удобно фиксировать трубы.

Чтобы стяжка, которой будет залит нагревательный элемент теплого пола, могла свободно расширяться при нагреве, в зоне ее примыкания к стенам необходимо закрепить демпферную ленту.

Поверх утеплителя настилается плотная полиэтиленовая пленка, которая будет выполнять функцию гидроизоляции.
Если планируется применить водяной теплый пол, следующим слоем нужно настелить алюминиевую фольгу или тонкий фольгированный теплоизолятор. При устройстве электрического теплого пола применение фольги не допускается.
Далее на специальных пластиковых бобышках укладывается сетка из тонкой арматуры с размерами ячейки 150х150 мм. Высота бобышек должна быть такой, чтобы сетка оказалась в нижнем слое стяжки. Толщина стяжки будет зависеть от вида теплого пола — об этом мы поговорим ниже.
Приступаем к укладке нагревательного элемента. Если пол будет водяным, то контур делается из металлопластиковой трубы, которую укладывают «змейкой» либо в виде двойной спирали. К арматурной сетке труба крепится посредством пластиковых хомутиков.

Если пол будет электрическим, то сперва к арматурной сетке необходимо прикрепить специальную монтажную ленту, а затем уже к ней — резистивный кабель, используя имеющиеся на ленте фиксаторы.

Водяной пол змейка своими руками

Теперь необходимо выполнить все подключения и провести испытания теплого пола. Водяной контур подвергают опрессовке с давлением в 3 – 4 атм, которое выдерживают в течение нескольких часов. Электрическую систему достаточно просто включить, чтобы проверить целостность контактов. Если система оказалась работоспособной, можно переходить к следующему пункту.

если пол водяной, то ее поверхность должна возвышаться над трубами на 30 – 150 мм. Оптимальная же толщина стяжки для этой разновидности теплого пола составляет 100 мм;
для электрической системы устраивают стяжку толщиной в 50 мм.

В раствор следует добавить особые добавки — пластификаторы, которые позволяют избежать появления трещин при изменении температуры.

Стяжке необходимо дать время подсохнуть и затвердеть, на что обычно уходит около 28-ми дней. Только по прошествии этого периода можно включать «теплый пол», причем температуру его нужно поднимать как можно более плавно.

Завершающим слоем «пирога» выступает финишное напольное покрытие. Помимо достаточной прочности оно должно обладать хорошей теплопроводностью. Наилучшим образом этим требованиям соответствуют керамическая плитка и наливной пол. Керамогранит применять не рекомендуют, так как он проводит тепло хуже.

Внутрипольный подогрев – идеальное решение для частного дома. Теплый пол водяной своими руками – руководство по проведению монтажных работ.

Стяжка для водяного пола должна быть выполнена правильно, особенное внимание нужно уделить сушке бетона и его толщине. Со всеми тонкостями выполнения бетонной стяжки вы можете ознакомиться в этой статье. Оптимальная толщина наливного покрытия — от 3-х до 5-ти мм

Оптимальная толщина наливного покрытия — от 3-х до 5-ти мм

С целью улучшения эстетических качеств его можно окрасить водоэмульсионной краской

Оптимальная толщина наливного покрытия — от 3-х до 5-ти мм. С целью улучшения эстетических качеств его можно окрасить водоэмульсионной краской.

Если в качестве финишного покрытия была применена керамическая плитка, то подвергать пол максимальной нагрузке можно только через неделю после ее укладки.

Утепленный пол

Об утеплении пола в гараже лучше всего задумываться при строительстве. Если гаражное помещение находится в частом пользовании, то реализовать идею очень сложно.

Технология утепления

Чтобы конструкция служила долгое время, необходимо придерживаться следующих правил:

Тщательно подготовить основание, избавившись от всех неровностей. В дальнейшем они могут нарушить целостность утеплителя.
Низ застелить плотной пленкой или другим гидроизоляционным материалом. Швы скрепить скотчем. Стоит заметить, что пленка должна заходить на стену высотой до 15 см.
Уложить листы пеноплекса, плотно прижимая их друг к другу.
Стелется еще слой пленки на которой изготавливают сетку из арматуры. Заливается бетоном.

Утепление пенополистирольными плитами

Синтетический материал, идеально подходящий для теплоизоляции разных поверхностей. Строители часто применяют для утепления полов в квартирах, гаражах и других постройках.

Утепление керамзитобетоном

Стройматериал относительно недорогой и легкий при монтаже. Обладает отличными характеристиками: не горит, не боится температур, легкий на вес, идеально сохраняет тепло.

Работу по утеплению пола керамзитом можно проводить двумя способами:

Сухим. В основном засыпается под деревянный пол.
Мокрый. Добавляют в бетон.

Технология укладки электрического теплого пола в гараже

Электрический теплый пол в гараже лучше делать под стяжку. Деревянный настил не рекомендован из-за горючести материала, низкой теплопроводности и склонности к усыханию.

Инструменты и материалы

Для обустройства теплого пола нужно выбрать нагревательный элемент. Это могут быть резистивный или саморегулирующийся кабель либо мат – гибкое полотно с уже зафиксированным проводом. Второй вариант обойдется дороже, но монтировать его проще и удобнее.

Кроме нагревательного элемента, для теплого пола в гараже понадобятся:

терморегулятор;
термодатчик;
УЗО;
провод для заземления;
крепежи;
рулетка;
кусачки;
уровень;
перфоратор;
набор отверток;
канцелярский нож;
цементно-песчаная смесь и гравий или готовый бетонный раствор для стяжки;
полиэтиленовая пленка для гидроизоляции;
материал для теплоизоляции – пенопласт, экструдированный пенополистирол, пеноплекс, Пенофол;
армирующая сетка.

Подготовительные работы

Обустройство отопительной системы всегда начинают с расчетов. Схема теплого пола в гараже может в виде змейки (простой, двойной или угловой) или спирали.

Если обустраивать инфракрасный теплый пол в гараже, то он должен покрывать до 70% поверхности, при наличии других источников обогрева – до 50%. Пленку настилают, отступив от стены 10 см. Под тяжелыми предметами ее размещать нельзя.

Обязательно заранее рассчитать мощность теплого пола, чтобы электросеть в гараже справилась с нагрузкой. Вычисления зависят от выбранного нагревательного элемента. Для усредненных расчетов нужно площадь помещения умножить на 130 Вт.

Замечание! Если площадь теплого пола более 40 м², необходимы деформационные швы. Для их заполнения используют синтетические полимерные материалы или специальные Т-образные профили.

Перед укладкой теплого пола обязательна подготовка основания. Необходимо очистить поверхность, выровнять ее. Небольшие перепады допустимы, в остальных случаях нужна тонкая заливная стяжка

Обязательно важно дождаться полного ее высыхания. При наличии смотровой ямы перед заливкой стяжки лучше соорудить вокруг нее опалубку. Чтобы минимизировать теплопотери, влекущие повышение затрат на электроэнергию, нужно позаботиться об утеплении всего гаража

Чтобы минимизировать теплопотери, влекущие повышение затрат на электроэнергию, нужно позаботиться об утеплении всего гаража

После подготовки поверхности к монтажу теплого пола в гараже нужно организовать гидро- и теплоизоляцию. Сначала расстелить пленку, выпуская 10-15 см на стены. По периметру помещение оклеить демпферной лентой.

Оптимальный слой теплоизоляционного материала 10 см. Если использовать пенопласт, можно взять толщину в два раза меньше. Остается разместить сверху армирующую сетку.

Инструкция по монтажу

После подготовки поверхности, организации гидро- и теплоизоляции можно приступать к укладке нагревательных элементов. Алгоритм простой:

Сделать разметку на утеплителе.
Уложить по меткам провод согласно выбранной схеме. Между витками оставлять 30 см.
Кабель фиксировать к армирующей сетке клипсами либо с помощью монтажной ленты из оцинкованной стали со специальными зубчиками.
Контуры размещать параллельно, максимальный угол сгиба провода 90°.
Закрепить монтажную коробку и терморегулятор.
Подвести силовой кабель и заземление.
В 0,5 м от стены сделать в слое теплоизоляции углубление, поместить в него гофрированную трубку с термодатчиком внутри. Провод подсоединить к терморегулятору.
Проверить работоспособность системы.

Замечание! Для монтажа используют цельный кабель без скруток. Их наличие влияет на качество работы и срок службы теплого пола.

После укладки нагревательных элементов остается заливка теплого пола в гараже – сделать раствор можно своими руками или заказать готовый бетон. Разрешено использовать стяжку в качестве чистового покрытия или положить плитку.

Установка отражающей пленки

Одной из основных особенностей теплого пола является наличие в его пироге пленки, отражающей тепло вверх в помещение. От этого слоя напрямую зависит эффективность напольной системы обогрева. Укладывается он поверх теплоизоляции под прослой с трубами или электрическими матами (кабелями).

Применять на этом этапе монтажа обычную фольгу или фольгированный полиэтилен, предназначенный для пароизоляции, следует с осторожностью. Алюминий от контакта с щелочным бетоном может истончиться и утратить свою отражающую способность. Если трубы теплого пола будут закрываться гипсовой стяжкой или настилом, то еще ничего страшного

Но при использовании цементного раствора от такого варианта лучше сразу отказаться. В этом случае инструкции от производителей применяемых материалов и строительные нормы разрешают только фольгированные пленки со специальным покрытием

Если трубы теплого пола будут закрываться гипсовой стяжкой или настилом, то еще ничего страшного. Но при использовании цементного раствора от такого варианта лучше сразу отказаться. В этом случае инструкции от производителей применяемых материалов и строительные нормы разрешают только фольгированные пленки со специальным покрытием.

Установка защитной пленки

Отражающий подстил позволяет избежать неравномерного нагрева отдельных участков пола. Без него непосредственно над трубой поверхность будет более теплой, нежели буквально в 5–10 сантиметрах рядом, где трубопровода с горячей водой нет. Экономить на пленке с фольгой не стоит.

Плюсы и минусы тёплого пола в гараже

Прежде чем решиться на монтаж тёплого пола в гараже, нужно тщательно оценить все «за» и «против» этого мероприятия. Рассуждая логически, плюсы и минусы необходимо искать, применительно к конкретной ситуации. ТП в гараже, расположенном в южном регионе с минимумом снежных осадков и минусовых температур, будет иметь совершенно другие показатели эффективности, чем та же конструкция в Сибири или северной климатической зоне.

Главный недостаток ТП в гараже

После того как замёрзшая машина заедет в гараж с ТП, начнётся процесс таяния снега и стекания грязи. Любой автомобиль имеет полости, поверхности которых недоступны для обработки антикоррозийными составами. Но эти отверстия вполне проницаемы для влажного воздуха.

Под воздействием нагрева снизу вода начнёт испаряться и конденсироваться на всё еще холодных деталях авто. Пока ТП прогреет днище и прочие металлические элементы машины, влага успеет оказать свое пагубное воздействие. По этой причине многие автовладельцы уверены в том, что для обогрева гаража лучший вариант – тепловые конвекторы и качественная приточно-вытяжная вентиляция.

Что такое натоп

Существует такое понятие, как «натоп». Он представляет собой прогрев стен, перекрытий и других поверхностей помещения. Только после этого начинает стабильно повышаться температура воздуха, и интенсивность натопа снижается. При подсчёте требуемой мощности ТП обязательно учитывают теплоёмкость материалов, из которых возведены стены и перекрытия.

Другие минусы ТП в гараже

При непродуманном устройстве ТП в гараже возможны и другие неприятности:

Вода, стекающая с машины и от растаявшего снега, будет подтекать к металлическим воротам, за которыми минусовая температура.
С внешней стороны ворот неизбежен нарост изморози.
Металлические детали ворот и калитки могут примерзать друг к другу.
Испарившаяся влага, находящаяся в воздухе, будет конденсироваться на холодных элементах конструкции гаража, образуя оледенение.

Преимущества

Преимуществ у тёплого пола в гараже несравнимо больше, чем недостатков

Стабильное поддержание положительной температуры.
Большая площадь теплоотдачи, что повышает эффективность обогрева.
Равномерное распределение тепла.
Экономия расходов на электричество при монтаже водяного пола.
Возможность дистанционного управления, при условии монтажа соответствующей автоматики.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

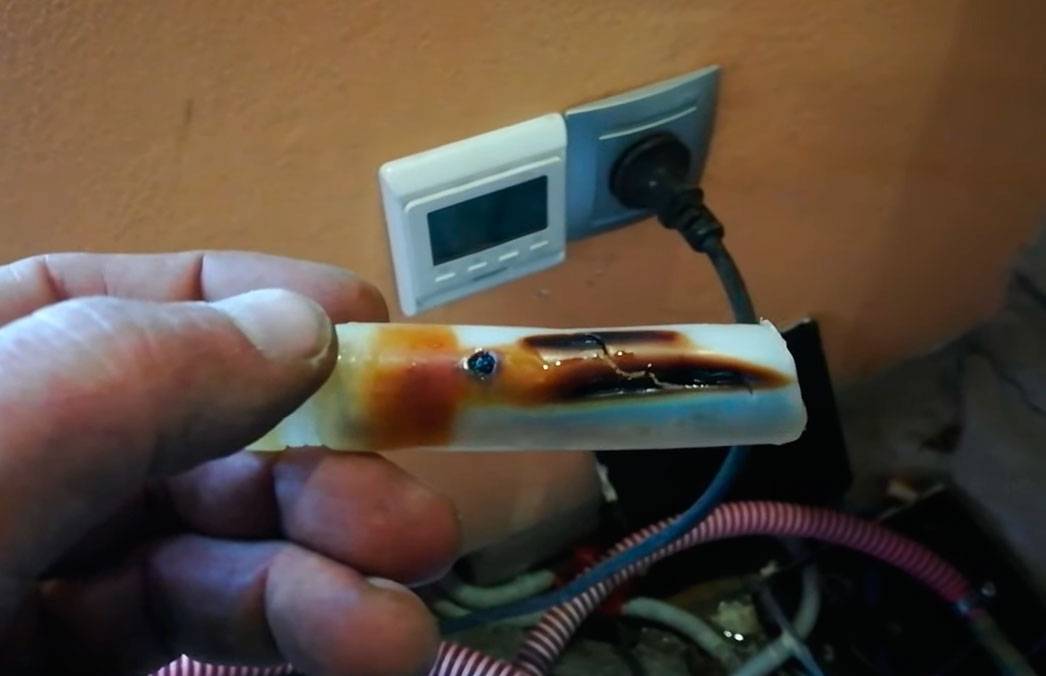

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Монтаж теплых полов

Может быть интересно

Система водяного отопления полов представляет собой спиралевидную конструкцию металлопластиковых труб, утопленных в стяжке. Если гараж пристроен к дому, то проводится врезка конструкции в центральную систему отопления. Если гараж стоит автономно, то необходимо предусмотреть подключение к котлу.

Подготовка

Первоначально продумывается схема подключения отопительной конструкции пола к системе отопления дома, выбирается место для установки распределительного узла. После того необходимо измерить площадь гаража для расчета длины труб и выбора водяного насоса подходящей мощности.

Также необходимо подготовить подушку для металлопластиковой конструкции водяного утеплителя пола. Необходимо провести теплоизоляцию, так как грунт забирает много тепла. Для этого делает черновую стяжку бетоном, она не должна иметь перепадов по высоте больше 0,5 диаметра трубки для предотвращения появления воздушных пробок в ней. После застывания стяжки ее выкладывают специальным теплоизоляционным материалом с выступами на верхнем слое.

Выступы располагаются в шахматном порядке и между ними выкладываются трубы. Если применяется пеноплекс в качестве теплоизоляции толщиной до 5 см в зависимости от минусовой температуры на улице, тогда поверх него для фиксации труб кладется монтажная сетка. Вдоль стен помещения проклеивается демпферная лента для компенсации расширения напольного покрытия под воздействием тепла.

Монтаж и испытание системы

При монтаже трубы укладывают спиралью для обогрева большой площади или змейкой, то есть параллельно друг другу. Поврежденные трубы требуют своевременной замены. После соединения труб в единую систему, водяной пол необходимо испытать. Для этого в насосе устанавливается высокое давление, и систему не трогают 24 часа.

По истечении одного дня необходимо убедиться, что давление выровнялось не ниже рабочего и на полу не образовалось никаких следов давления системы, он ровный. После двух дней работы системы необходимо убедиться, что она держит рабочую температуру. Дале проводится стяжка полов.

Теплый пол в гараже с ямой

Стяжка

При стяжке температура труб должна соответствовать температуре помещения, и система должна быть под рабочим давлением

Обратите внимание, какая температура для проведения стяжки указана на пакете и старайтесь ее придерживаться

Слой стяжки зависит от нескольких факторов:

вес автомобиля;
осуществление ремонтных работ;
толщина слоя теплоизоляции.

Толщина слоя стяжки варьирует до десяти см. Эксплуатируют теплый пол после полного застывания стяжки. Хорошо просохнет стяжка за три недели. Сверху на бетонную стяжку укладывают керамическую плитку.

Расчет мощности нагрева

Теплоотдача, соответственно, потребление электричества любыми ЭТП зависит от режима эксплуатации:

температура поверхности пола не превышает +26 °C (комфортный подогрев);
напольные контуры работают в режиме основного отопления.

В первом случае квартира либо частный дом обогревается водяной системой, теплый электрический пол сделан в некоторых комнатах и служит исключительно для комфорта. Примеры таких помещений: ванная, балкон (лоджия), коридор, моечная в бане.

Чтобы довести температуру покрытия до 26 градусов, понадобится около 70 Вт тепла на 1 квадратный метр площади. Оговоримся: речь идет об утепленном перекрытии, на бетонный пол холодного балкона легко уйдет 200—250 Вт/м².

Зная удельную мощность, нетрудно вычислить общее энергопотребление, умножив 70 Вт на площадь укладки нагревателей. Неувязка: подобный метод не учитывает термическое сопротивление стяжки и финишного покрытия. Отсюда совет: для комфортного обогрева подбирайте ЭТП по квадратуре, указанной производителем конкретного изделия. Минимальное значение – 100 Вт/м².

Нагревательный проводник не раскладывается под мебелью и на неиспользуемых участках пола — под ванной, раковиной

Пример. Необходимо греть участок кафельного пола ванной 2 м². Если в качестве источника тепла взять резистивный двухжильный кабель DEVIflex 18T, то подойдет готовый комплект мощностью 310 Вт, рассчитанный на 2.1 м². Длина контура составит 18 м (данные изготовителя).

Чтобы применить электрические полы для основного обогрева, выполняем такой расчет:

Определяем тепловые потери комнаты любым удобным способом – по площади, объему помещения либо следуя методике СНиП.
Чертим план комнаты с мебелью, затем вычисляем, сколько она занимает места (в м²). Отнимаем полученную цифру от общей квадратуры и узнаем свободную площадь, куда можно стелить ЭТП.
По значению теплопотерь подбираем готовый нагревательный элемент подходящей мощности из линейки готовых изделий.
Выясняем интервал укладки греющего провода — делим квадратуру свободного участка помещения на его длину.

Еще пример вычислений. Выше на схеме изображен санузел площадью 6 м², мебелью и сантехническими приборами занято 2.5 м². Для обогрева нужно 600 Вт теплоты, распределенной на оставшихся 3.5 м². Из каталога выбираем кабель DEVIflex теплоотдачей 622 Вт, длиной 37 м. Считаем шаг укладки: 3.5 / 37 = 0.095 ≈ 10 см.

Теплые полы в гараже: виды и особенности
