Печки и котлы на разных видах топлива
Наиболее простой вариант обогрева гаража своими руками — установить классическую печку-буржуйку. Она легко делается из металлической бочки или трубы. Для агрегата не требуется полноценный дымоход и фундамент. Топливом для печи служат дрова, уголь. Отопить, печь подобного типа, сможет лишь маленькое помещение и то, очень неравномерно. КПД составит около 10-15 %.
Альтернативой буржуйке, считается печь-булерьян. Не такая дешевая, но зато более оправданная система отопления гаража. Сам агрегат стоит достаточно дорого, но его КПД — 80%. К тому же изготовить булерьян можно и самостоятельно.
Также сделать отопление в гараже своими руками можно, соорудив печь на отработанном масле. В работе устройства могут быть сбои, из-за нестабильности топлива. Можно сделать отопление в гараже на тосоле или солярке. При сгорании будет выделяться неприятный запах, нейтрализовать который, будет непросто.
В обращении с печами подобных типов, соблюдайте технику безопасности. Не используйте для розжига горючие смеси.
Рассмотрите вариант покупки котла длительного горения. Одна закладка дров в такой котел обеспечит работу агрегата продолжительностью 5-10 дней. Уголь увеличит срок до двух недель. Единственное, что необходимо делать — контролировать процесс горения. Такую печь гаражного отопления можно сделать своими руками из бочки 200 емкостью литров.
Как именно будет организовано отопление для гаража, полностью зависит от его владельца. Учитывайте размеры помещения и его расположение. Иногда, гаражные кооперативы организовывают централизованное отопление. Тогда, вам останется лишь платить по счетам. Для отопления гаража своими руками, конечно, придется повозиться. Но в этом случае вы не только существенно сэкономите, но и получите именно то, что хотели.
https://youtube.com/watch?v=hD2Ud2ZdWFk
Установка регистра
Сделать водяное отопление, использующее котел, сваренный из листовой стали, или змеевик из труб, можно своими руками при наличии навыков работы со сварочным аппаратом. При самостоятельном изготовлении нужно учитывать, что толщина листового металла или стенок труб должна быть не менее 3-5 мм. Нагрев такого змеевика будет происходить медленно по сравнению с тонкостенными устройствами, но срок службы его будет значительно дольше. Прогорание стенок из тонкого металла приведет к капитальному ремонту печи, в которой установлен нагревательный элемент.
В самостоятельно изготавливаемых конструкциях змеевиков может быть использована старая батарея (радиатор отопления) из чугуна. Для применения ее в качестве теплообменника требуется предварительная подготовка: радиатор нужно разобрать на секции, промыть изнутри от накипи и ржавчины соответствующими составами и проверить на наличие дефектов (течей). Исправные секции соединить вновь, используя в качестве уплотнителя между ними асбестовый шнур, пропитанный олифой. Подготовленный радиатор можно установить в топке кирпичной или металлической печи как сбоку, так и над пламенем. В последнем случае батарея должна быть расположена в горизонтальной плоскости.
Сварной теплообменник системы водяного отопления может иметь разную форму. В случае, если печь не планируется использовать для приготовления пищи, регистр или котел можно изготовить в виде П-образной конструкции из труб или листового металла. Так КПД самодельного котла можно увеличить за счет увеличения нагреваемых пламенем поверхностей. Для обеспечения возможности готовить на плите, расположенной над топкой, потребуется другая конструкция. В этом случае будут нагреваться емкости, расположенные на боковых поверхностях печи, и плита, расположенная так, как она обычно устанавливается в варочных конструкциях.
Размеры котла или регистра устанавливаются индивидуально. При установке теплообменника в печь с водяным отоплением нужно оставить зазор между ним и стенками для расширения при нагреве. Размер зазора не должен быть менее 1-1,5 см.
Монтажные работы
Для водяного отопления в гараже понадобится набор приборов и деталей, включающий в себя:
- нагревательный котел;
- металлические радиаторы с хорошей теплопроводностью;
- соединительные трубы из металла или пластика;
- фурнитуру для крепления;
- слесарные инструменты.
Разработка проекта
Перед началом установки обогревательной системы нужно определить диаметр труб, которые будут соединять радиаторы. Стояки с крупным сечением увеличат приток горячей воды к батареям, повысив эффективность конструкции.
Стоит учесть, что разогрев больших объемов жидкости приведет к росту расходов на электричество. Оптимальная схема – это баланс между температурой помещения и стоимостью обогрева. На данные параметры также влияет количество радиаторов в утепляемом гараже.
Расширительный бачок
Конструкция отопительной системы гаража подразумевает использование расширительных бачков. Эти элементы изготавливаются из простых пластиковых емкостей или больших канистр с отверстиями для залива, вырезанными в верхней части.
Вода, циркулирующая в системе, постоянно испаряется и требует регулярного добавления жидкости, а образующийся при закипании пар нуждается в отводе. Установка бачка проводится в нижней точке отопительной системы и на полуметровом расстоянии от пола.
Котел
Перед монтажом котла своими руками понадобится подготовить металлическую трубу определенного диаметра с полуметровой или метровой длиной. Ее крайний конец наглухо заваривается металлическим листом.
Следующим этапом станет сборка фланцев для крепления трубчатых электронагревателей и их фиксация на котле с помощью болтов. Для подвода рабочей жидкости к установке привариваются два отрезка трубы с тем диаметром, который будет применяться в системе отопления.
Радиаторы
Обогревательные батареи крепятся к стенам гаражей при помощи специальных усиленных дюбелей. Расстояние от пола до радиатора должно составлять не меньше пятнадцати сантиметров. Для эффективного обогрева между стенами и нагревательными элементами нужно оставлять несколько сантиметров свободного пространства для циркуляции воздуха.
Отдельные элементы конструкции соединяются в систему с помощью металлических или пластиковых труб со специальными фитинговыми соединениями. Швы их стыков и развилок требуют особенного внимания при монтаже, чтобы в будущем в процессе эксплуатации не возникло протечек.
Установка
Соединение металлических труб проводится при помощи сварочного аппарата. Работа с полипропиленом потребует применения специального паяльника. Вне зависимости от материала труб, их нужно располагать на стенах под уклоном – это улучшит циркуляцию жидкости.
Система водяного отопления считается готовой после подключения радиаторов к стоякам и их соединения с котлом с помощью резинового шланга. Перед началом эксплуатации рекомендуется повторный осмотр магистрали, поиск дефектов и герметизация проблемных участков.
Электрическое отопление гаража
Проще всего отапливать гараж электричеством, приспособив для этого подходящий обогреватель, покупной или самодельный. Если нет денег на покупку заводского оборудования, его можно сделать самостоятельно. Самый простой отопительный прибор – это обогреватель козел, самый доступный, но и самый малоэффективный. Делается он легко и просто – берется какой-либо негорючий диэлектрик, вокруг него наматывается проволока из нихрома. Далее подключаем к изделию электрический кабель и включаем его в розетку.
Среди всех вариантов отопления гаража, этот вариант считается самым опасным – с электричеством вообще шутки плохи. Здесь используется оголенная нихромовая проволока, отсутствует какая-либо изоляция. Пользователи могут обжечься или получить удар током, также существует риск возникновения пожара. Без присмотра такое отопление оставлять запрещено. Да и вообще – не следует пользоваться такими кустарными и крайне опасными обогревателями.
Электрический обогрев гаража можно организовать заводскими отопительными приборами:
Прежде чем начать выбирать тип отопления, стоит озаботиться хотя бы минимальной теплоизоляцией гаража. Иначе тепло просто будет уходить на улицу.
- Тепловыми пушками – они предельно безопасны и обеспечивают быстрое нагнетание тепла в гараж. На прогрев всего объема уходят считаные минуты, после чего в помещении станет тепло. Минус – повышенный уровень шума;
- Инфракрасными обогревателями – современное решение, радующее высокой эффективностью. Инфракрасное отопление гаража не сушит воздух и не вредит здоровью. Здесь используются простые ИК-обогреватели, которые греют не сам воздух, а окружающие предметы, в результате чего те начинают выделять тепло;
- Электроконвекторами – отличный способ обогреть гараж зимой и не мучиться с установкой или изготовлением сложного оборудования;
- Электрическими котлами – в этом случае в гараже организуется классическое водяное отопление с применением электрокотла. Котел для гаража подбирается в соответствии с его площадью и тепловыми потерями, ориентируясь на формулу 1 кВт тепла на 10 кв. м. площади.
Обогрев гаража можно организовать и с помощью самодельного котла – для этого понадобится электрический ТЭН подходящей мощности, который необходимо встроить в металлическую трубу того или иного диаметра. Далее к трубе привариваются отводы, к которым подключается водяная система отопления с батареями. Кстати, эти же батареи (отопительные регистры) можно сделать самостоятельно, воспользовавшись трубами диаметром 100 мм.
Главным недостатком любого электрического отопления гаража является его дороговизна – электроэнергия стоит довольно дорого, что приводит к большим расходам. Самый экономный способ обогрева электричеством – с помощью ИК-обогревателей.
Водяное отопление гаража, принцип монтажа экономной системы своими руками
Владельцам автомобилей прекрасно знакомо, как холодный гараж отражается на работе их транспорта и собственном здоровье. Ремонт автомобиля в таком помещении превращается в мучения: не заводиться двигатель, застывает смазка и т. д. Гараж не является местом проживания, поэтому требует проведения экономного отопления и возможность владельцем создание системы своими руками. Водяное отопление гаража (рис 1) является одним из возможных вариантов создания комфортной среды обитания в рабочем помещении.
Водяной тип отопления – безопасное и удобное явление обогрева гаража с помощью горячей воды через металлические радиаторы. Удобно, если гараж пристроен к дому, откуда нагревание теплоносителя происходит котлом и направляется непосредственно в гараж. К достоинству системы можно смело отнести надежность, долговечность. Это обусловлено тем, что чаще всего ремонт заключается в замене радиатора, вышедшего из строя. Совершается это не сложно: перекрыв поступление воды, снимается проблемная батарея и заменяется новой.

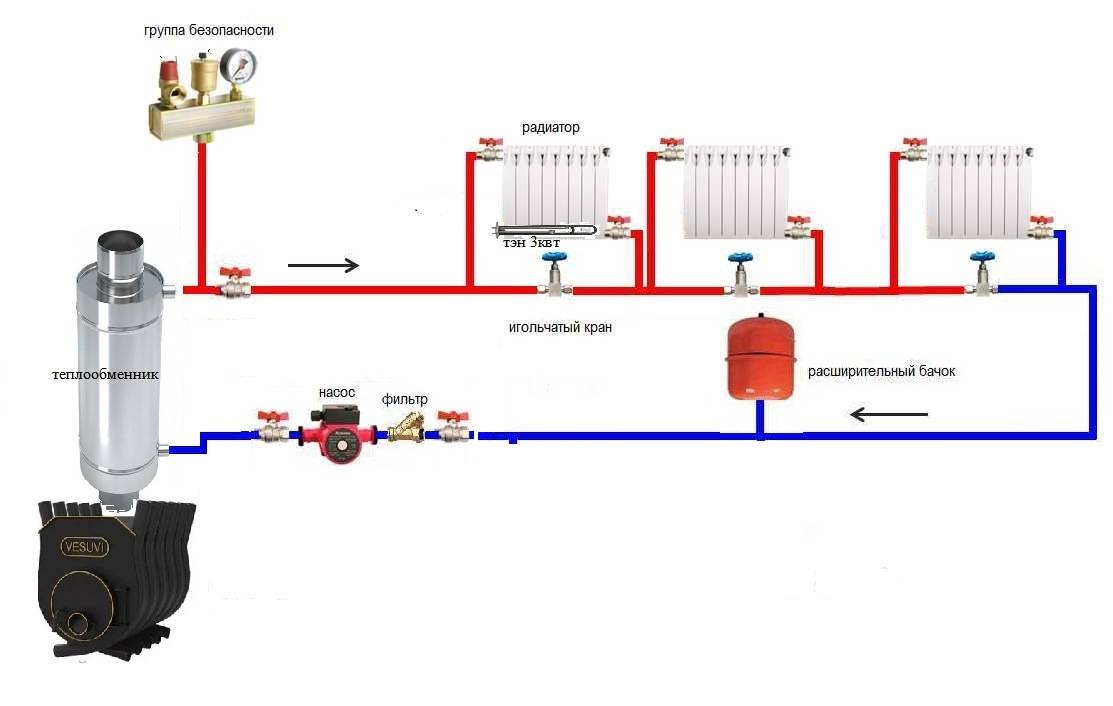

Рис. 1 Схема водяного отопления
Существует и весомый недостаток водяного отопления. Зимой днище автомобиля собирает снег. В теплом гараже этот снег превращается во влагу. Последствием данного процесса становится коррозия, повреждение металла. Гараж, который не отапливается полностью – не совсем комфортный для водителя, но для транспорта просто идеальный. Присутствие отопительной системы является отличным вариантом, но когда и сколько времени его использовать можно решать исходя из потребностей. К примеру, во время проведения ремонтных работ отопление можно включать, а при хранении автомобиля в помещении – подача горячей воды в радиаторы может быть приостановлена.
Так же к недостаткам можно отнести и вероятность большой отдаленности постройки от жилого дома. Решение данного вопроса заключается в копании траншеи, создании теплоизоляции, что влечет за собой дополнительное капиталовложение.
Данное отопление иногда невозможно без насоса, который будет совершать прокачку теплоносителя от котла к гаражу. Данный элемент является гарантом стабильного тепла в помещении, но и влечет дополнительные расходы.
Схема создания водяного отопления включает:
- котел;
- металлические радиаторы с хорошей теплоотдачей;
- соединенные трубы.
Водяное отопление гаража своими руками возможно двух видов:
Основные этапы установки
Когда все подготовительные работы проделаны, а все необходимые материалы приобретены, можно приступать к выполнению монтажа водяного отопления. Для этого желательно владеть хотя бы минимальными слесарными навыками, чтобы процесс прошел быстрей и успешней.
Алгоритм работ:
Установка котла
Именно с этого важного пункта начинается разводка водяного отопления. Для этого используется достаточно ровная поверхность, желательно вдали от въездных ворот и места хранения транспорта
К котлу будут подсоединены все остальные потребители, а не наоборот. Этот аппарат может работать от электричества, газа или на твердом топливе. Главные условия — безопасность и экономичный расход при максимальной отдаче (уровень КПД). Установку расширительного бака необходимо выполнить в самой верхней точки системы. Это обеспечит хорошую циркуляцию воды в трубах и быстрое обновление. Монтаж радиаторов. Для этого их необходимо прикрепить дюбелями, а уже после этого размечать необходимые размеры крепежных труб. Установка труб — важный момент. Обязательно проверьте места стыков на герметичность
Не стоит также обойти вниманием необходимую герметизацию мест соединения. Водяная система может быть дополнена установкой теплого пола
Этот вариант не из дешевых, даже при выполнении своими руками. Обязательно стоит учитывать увеличение затрат на обогрев, а также приобретение антифриза для отопительных систем, без которого такая система быстро выйдет из строя. Разводка труб замыкает контур подключением к котлу с другой стороны. После застывания всех швов и визуальной проверке системы на возможные недочеты, необходимо заполнить систему водой и выполнить пробное включение. Часто при первых попытках монтажа системы своими руками могут возникнуть протечки. Этого явления не стоит опасаться, необходимо слить воду из системы и запаять места стыков еще раз в проблемных местах. После нескольких отладок системы можно подобрать комфортный режим работы котла. Обычно необходимость постоянного поддерживания тепла отсутствует, котел включается только при проведении ремонтных или обслуживающих работ с авто.
Пример как выполнить очень прочный котел в гараж.
С точки зрения безопасности для котла и потребителей лучше систему отопления держать постоянно включенной. Многие автовладельцы поступают наоборот, пользуясь обогревом только в исключительных случаях. Это поможет сэкономить на топливе или снизить расход электроэнергии, но может негативно отразится на всей системе в целом. Даже наличие специального незамерзающего антифриза в системе не гарантирует абсолютную страховку от перемерзания. Разумным выходом в этом случае будет регулярное включение системы, а также работа котла в минимальном режиме.
Водяное отопление гаража — оптимальный вариант для бюджетного обогрева этого помещения. Выбрав подходящую модель котла, и закупив все необходимое, можно смело приступать к работе. Для этого вам понадобится также инструмент и четкий «план» действий. Крепление потребителей осуществляется по предварительно разработанной схеме, а основные нюансы и важные рекомендации описаны в информации этой статьи.
Оборудование, работающее на отработке
Устройства, функционирующие на отработанном масле, сокращают расходы на отопительный материал. Для согрева гаража нужно приобрести и установить конструкцию на базе печи. Для монтажа печи необходимо наличие дымохода, высота которого составляет порядка 4 м. Монтаж дымохода производится под определенным наклоном, в зависимости от типа гаражного помещения. Системы отопления на отработке предполагают постоянный уход с целью очистки от сажи и грязи.
Воздушная система
Способ воздушного отопления заключается в оснащении гаража воздуховодом с дефлекторами, через которые будет проникать воздух от тепловентилятора и дополнительно пропускаемый через фильтрующий элемент. Система воздушного отопления позволяет не только согревать, но и проветривать пространство. Ключевое достоинство данного способа заключается в скоростном одновременном просушивании всего воздуха в помещении, что исключает негативное влияние влаги на автомобиль и прочие предметы в гараже.
Методика воздушного отопления позволяет использовать разные источники тепла. Их функцию выполняют следующие приборы:
- буржуйка, функционирующая на твердом топливе;
- электрообогреватель (масляный радиатор, конвектор);
- газовый конвектор;
- печь, работающая на отработанном масле.
Инфракрасный обогреватель
Принцип работы инфракрасных обогревателей базируется на испускании лучей, которые греют окружающие поверхности, а те отражают тепло. Преимуществами способа являются экономичное использование электроэнергии, простота использования, безопасность, надежность и высокая экологичность. Недостатком является воздействие инфракрасных лучей на сравнительно малую площадь.
Твердотопливный котёл
Современные котлы длительного горения могут очень повысить эффективность отопления. Если заложить в такой котёл дрова, она проработает от 4 до 10 дней. На угле же сроки увеличиваются до 14 дней!
Владельцу остаётся только решить: сможет ли он периодически контролировать процесс горения.
Пеллеты – вид топлива, который можно загружать в котёл раз в месяц. Гранулы из переработанной древесины обладают высокой теплоотдачей из-за высокой плотности.
Дровяную печь продолжительного горения можно изготовить самостоятельно из обычной металлической бочки объёмом около 200 литров.
Для её установки потребуется дымоход и прочный фундамент.
Как самостоятельно сделать печь с отопительным контуром?
Основной деталью, необходимой для монтажа водяного отопления на дровах своими руками, является теплообменник. Этот агрегат может иметь разную конструкцию: из труб (регистр, змеевик) или в виде закрытой емкости (котел). В любом случае назначение его состоит в том, чтобы за короткое время нагреть заключенный в нем объем теплоносителя и послать его в трубы разводки. По трубам горячий теплоноситель протекает по всем помещениям, нагревая радиаторы, и остывшим возвращается обратно в котел. Такая система носит название самотечной и может применяться для обогрева небольших помещений.
При необходимости отопления жилого дома, особенно 2-х или большей этажности, циркуляцию теплоносителя в трубах нужно сделать принудительной. Для этой цели на обратке производят установку электрического насоса. Назначение его состоит в том, чтобы под давлением нагнетать остывшую воду в теплообменник, заставляя ее циркулировать интенсивнее и не застаиваться в радиаторах. Использование насоса возможно и для одноэтажных строений с целью ускорить процесс разогрева труб и радиаторов при розжиге печи.
Итак, для устройства контура водяного отопления самостоятельно потребуются:
- теплообменник (котел, регистр);
- трубы большого диаметра для разводки;
- радиаторы водяного отопления, конвекторы любой конструкции;
- расширительный бачок;
- водяной насос циркуляционный электрический;
- сварочный аппарат;
-
болгарка
.
Перед началом работы необходимо составить план разводки, чтобы контур получился замкнутым после обхода всех помещений, нуждающихся в обогреве. При установке прямоточной системы схема должна учитывать и угол наклона труб для свободного перемещения теплоносителя от выхода из котла до момента его возвращения обратно.
Что понадобится при монтаже
Начать лучше всего с выбора подходящей модели котла. Он должен быть предназначен для водяного контура, а также быть достаточно мощным для обогрева всего помещения. Существующих моделей много, поэтому обязательно проконсультируйтесь у продавца перед покупкой. Для создания эффективной и безопасной системы водяного отопления гаража в комплект с котлом необходимо прикупить расширительный бак, в котором и будет находиться вода. При необходимости долить в систему воду, расширительный бак даст возможность быстро решить эту проблему.
Необходимый инструмент и материалы:
Металлические радиаторы. Количество также необходимо согласовать в зависимости от размеров помещения, выбранной модели и материала. Можно продумать вариант изготовления таких изделия своими руками. Для этого используется металлические трубы достаточно большого диаметра, скрепленные между собой. Горячая вода, проходя по такому «лабиринту» нагревает металлическую поверхность. Эффект в точности такой же, а затраты ощутимей меньше. Соединительные трубы. Металлические трубы необходимо скреплять при помощи сварочного аппарата, поэтому для выполнения водяного отопления гаража лучше использовать металлопластиковые. Необходимый диаметр определяется размерами помещения. Чтобы комфортно скреплять магистраль в одно целое, необходим специальный аппарат для отрезки и пайки труб, а также соединительные фитинги и заглушки заданных параметров. Обязательно используется герметик для соединения частей системы
Традиционная пакля будет неэффективна, если в системе будет циркулировать антифриз, поэтому стоит обратить внимание на ее современные аналоги. Слесарные ключи необходимого диаметра для крепежных соединений
Проще всего план системы водяного отопления сначала составить на бумаге. Это делается с учетом реальных размеров помещения, его объема и предпочтительного температурного режима. Гаражное помещение по определению не относится к жилым строениям, поэтому делать обогрев по — максимуму нецелесообразно.
Какой вариант отопления выбрать
На каком варианте теплового агрегата остановиться зависит, прежде всего, от степени доступности топлива. Это может быть:
Отопление с использованием газового котла. Его можно устанавливать, если есть доступ к газовой магистрали. Но для монтажа подвода к гаражу придётся воспользоваться услугами специалистов газовой службы, заранее получив разрешение для выполнения такой работы. Устройство газового отопления также предполагает наличие в гараже приточной и вытяжной вентиляции. Популярным решением является использование газового баллона с тепловой пушкой.
Отопление печами на твёрдом топливе. Обычно это тепловые агрегаты с открытыми топками, изготовленные своими руками из подручных материалов. Такие источники тепла могут быть весьма эффективными и работать на торфе, угле, отходах деревообработки, пиллетах и многих других сгораемых материалах
Особое внимание при использовании таких печей следует уделять качественному дымоходу и хорошей вентиляции. К недостаткам печного отопления относится сравнительно небольшой срок прогорания топлива и необходимость постоянно подгружать его в топку. Это обстоятельство может быть частично нивелировано использованием пиролизных печей длительного горения, в которых одна закладка топлива может гореть до 12 часов и более
К преимуществам может быть отнесён быстрый прогрев помещения. Твердотопливные печи используются также в системах водяного отопления для гаража. Но в этом случае в качестве теплоносителя нужно применять антифриз, чтобы не возникало необходимости постоянного вмешательства в работу отопления. При использовании печей с открытыми очагами в гараже нельзя хранить легковоспламеняющиеся жидкости, например, запас бензина
Это обстоятельство может быть частично нивелировано использованием пиролизных печей длительного горения, в которых одна закладка топлива может гореть до 12 часов и более. К преимуществам может быть отнесён быстрый прогрев помещения. Твердотопливные печи используются также в системах водяного отопления для гаража. Но в этом случае в качестве теплоносителя нужно применять антифриз, чтобы не возникало необходимости постоянного вмешательства в работу отопления. При использовании печей с открытыми очагами в гараже нельзя хранить легковоспламеняющиеся жидкости, например, запас бензина.
Тепловые агрегаты на жидком топливе. Они могут работать на керосине, дизтопливе, отработанном масле и других горючих жидкостях. При этом, что является несомненным преимуществом, одной заправки бака топливом может быть достаточно для обеспечения работы в течение нескольких суток. Виды и конструкции таких печей очень разнообразны и часто индивидуальны, поскольку изготавливаются своими руками.
Электрические котлы. Тоже весьма разнообразные конструкции, предназначенные как для отопления нагревательными элементами, так и для нагрева теплоносителя в жидкостных системах отопления. Особняком стоят индукционные котлы, которые не подведомственны ни одному контрольному органу. Преимуществом таких нагревателей является возможность полной автоматизации процесса и работа в непрерывном режиме без контроля со стороны. К недостаткам можно отнести сравнительно высокую стоимость электроэнергии. Если пользователь способен пренебречь таким обстоятельством, лучший выбор предложить трудно.
Использование энергии солнца. Для этого нет необходимости в сложном оборудовании. Достаточно соорудить трубную решётку по стенам гаража снаружи. Тепло получается за счёт нагрева циркулирующей по трубам жидкости и накапливается в системе отопления внутреннего контура. Даже при неблагоприятных погодных условиях такая система может дать 20–50% потребной тепловой энергии. Остальное можно дополнить тепловым агрегатом другого типа, включённым в ту же систему, например, индукционным котлом. Это только на первый взгляд кажется сложным. Рассмотрев каждую задачу в отдельности, можно понять её реализуемость в короткие сроки собственными руками.
В условиях гаража одним из лучших решений представляется устройство тёплого пола с любым нагревательным элементом, включая водяной, электрический или инфракрасный.
