Как сделать ворота с калиткой из профнастила

Распашные ворота из профлиста – дань традициям или рациональный подход?

Распашные ворота – самая простая и, в то же время, надежная и долговечная конструкция. Ее отличает небольшой вес и простота установки, важным их достоинством также является надежность против взлома. Конструктивно распашные ворота из профнастила состоят из двух открывающихся частей, которые называют створками. Логика этого устройства в том, что чем меньше ширина створки ворот, тем меньше нагрузка на петли и тем меньшие усилия потребуются для открытия и закрытия ворот.

В частном домовладении устанавливать большие ворота нет необходимости, их оптимальные размеры 2-2,5 м в высоту и 3,5 – 4 м в ширину. При таких размерах створки распашных ворот получаются легкими, а сами ворота – достаточно прочными и надежными.

Ворота из профнастила распашные используются не только индивидуальными застройщиками, их можно увидеть на промышленных предприятиях, строящихся объектах и в фермерских хозяйствах.

Сооружение раздвижной входной системы пошагово

Этапы работы

Работа по сооружению калитки состоит из следующих этапов:

Сооружение опорной конструкции;
Изготовление каркаса калитки;
Обшивка профлистом;
Установка замка.

Необходимые инструменты

Необходимо подготовить следующие инструменты:

Бетономешалка

Сварочный аппарат

болгарка – для металлических труб

для профилированного листа – резак для металла

шуруповерт и шурупы разных вариаций

садовый бур

лом

линейка и рулетка

мел или карандаш – для нанесения разметок

Опорная конструкция

Калитка должна строиться на опоре. Обычно опорой выступают края забора, закрепленные столбиками. Но для надежности рекомендуется установить для калитки отдельные столбики.

Предварительно необходимо четко определить тип конструкции, затем замерить площадь, составить чертеж и подготовить необходимые инструменты.

Оптимальная ширина калитки – 1 метр. Через такую калитку легко переносить мебель или другие крупные предметы.

Если сделать шире, то калитка быстрее деформируется. Если сделать калитку уже, то петли на ней быстро изотрутся.

Оптимальная высота конструкции – от 2 до 2,2 метров.

Если каркас ворот или забор по высоте выше, то на верхнюю часть калитки устанавливаются металлические перемычки.

Оставшееся пространство следует зашивать всплошную. При возведении калитки больших размеров, конструкцию следует укреплять дополнительными рамками и петлями с усиленным эффектом.

На профилированный лист нельзя применять болгарку, так как это приведет к деформации полимерного покрытия с последующим появлением ржавчины.

В качестве опорных столбиков подходят:

металлические трубы;
прутья;

кирпичные колонны;
каменная кладка.

Если выбор остановлен на профильных трубах, то их толщина должна быть 3-4 мм. Трубы устанавливаются в яму. Глубина ямы зависит от типа грунта.

Если грунт каменистый, то яма должна быть около 70 см, если рыхлая почва, то яма выкапывается около 1 метра. Диаметр ямы во всех случаях – около 30-40 см.

Каменная кладка и колонна из кирпича обходятся дороже по стоимости и дольше по времени. Предварительно необходимо залить фундамент с параметрами минимум 50х50 см.

Если сооружение кирпичное, то параметры должны быть около 39х39 или в полторы кладки. Фундамент сооружается на опорных металлических трубах, которые должны быть установлены в яму до заливки бетона.

Каркас

Для сооружения калитки оптимально брать профилированные трубы с сечением 6х4 см. Из профилированного листа вырезается кусок с параметрами будущей калитки. Углы должны быть строго 45 градусов. После вырезки привариваются мелкие детали:

навесы для петель

пластина для замка

ручка

Замок и ручки должны устанавливаться примерно в 90 см высоты от нижнего края конструкции. Затем следует обработать конструкцию антикоррозийным покрытием. Если необходимо, производится грунтовка или покраска.

Монтаж осуществляется после того, как бетонная смесь фундамента полностью высохла.

Это потребует несколько дней. Установка непосредственно конструкции состоит из следующего алгоритма:

на проем устанавливается деревянный брус, который послужит опорой для калитки до закрепления в петлях;
калитку поставить на брус и сверить все углы, положение конструкции должно быть идеально ровным;

протестировать работу калитки;
приварить петли;
обработать или зачистить швы.

Установка звонка

Выбирая звонок, необходимо учитывать расстояние между домом и калиткой. Оптимально выбрать звонок с большим радиусом, так как преграды в виде стен и отделки вызывают уменьшение сигнала звонка. Установка состоит из следующих алгоритмов:

определить место монтажа на калитке;
пометить место монтажа двусторонним скотчем;
обработать место установки антикоррозийным средством;
прикрепить деталь с помощью саморезов;
установить станцию внутри дома;
монтаж стационарного приемника внутри дома.

Установка замка

Замки бывают накладными и врезными. Проще работать с врезными замками. Их достаточно закрепить с помощью саморезов. Накладные замки устанавливаются поэтапно:

установка замка во внутреннюю поверхность конструкции;
просверлить отверстие для крепления;

сердцевина замка должна оказаться между двумя ребрами поверхности профнастила;
замок закрепляется с помощью сверла и метчика.

Дизайн калитки

Для дизайна применяются кованые декоративные элементы. Если калитка предполагает наличие таких элементов, то они должны быть приварены до установки каркаса в проем.

Покраска декоративных элементов осуществляется до приваривания, так как для полного окрашивания нужен доступ со всех сторон.

Ставим столбы

Наиболее популярный вариант материала для опор – металлические трубы. Устанавливаются они быстро, стоят недорого, надежные и служат долго.

Точный показатель заглубления подбирается в зависимости от типа грунта, климатических условий региона. Он должен быть ниже уровня промерзания почвы, чтобы опоры под действием морозного пучения не начало выталкивать наружу.

Металлические столбы допускается вкапывать, но гораздо надежнее их бетонировать.

Рекомендуем: «Пошаговая инструкция по бетонированию опор».

На устойчивых грунтах допускается выкладывать кирпичные, каменные опоры. В этом случае потребуется обустройство надежного фундамента.

Дерево в качестве опор не подойдет из-за низкой устойчивости в влаге, ограниченному сроку службы.

Особенности изготовления ворот из профлиста с калиткой своими руками

Ворота с калиткой из профилированного настила относятся к категории бюджетных моделей, а их самостоятельное изготовление не занимает слишком много времени и не требует большого расхода материалов

Важно грамотно произвести разметку и правильно подойти к вопросу выбора строительного материала. Для столбов берётся профильная сварная труба 80х80 мм, с толщиной стенки 3,0 мм

Опоры вкапываются ниже уровня глубины промерзания грунта, выставляются строго вертикально и заливаются стандартным бетонным раствором. Монтажные работы по установке ворот с калиткой производятся после того, как бетон наберёт примерно 50% уровня прочности.

Для создания створок и калитки используется профильная труба разного сечения, что определяется силой ветра и размерами воротного пролета. Оптимальным вариантом является сечение в 60х40 мм или 40х20 мм. Перед проведением всего объёма работ, включая нарезку на отрезки и сварку, поверхность металла нужно подготовить, сняв всю ржавчину при помощи болгарки с металлической щеткой. Затем выполняется обработка грунтовкой «Антиржавчина» и окрашивание.

Установка столбов.

Намечается место для установки столбов, выкапывается яма глубиной 110 см.
Из трубы вырезается конструкция нужной длины (высота наземной части +110 см подземной).

Схема: установка ворот из профнастила

Столбики обезжириваются специальным составом. Затем их нужно протереть ветошью от образовавшегося налета.

Устанавливаем столбы в ямы, засыпаем щебнем и утрамбовываем. А затем заливаем песчано-цементным раствором.
Перед тем как приступить к дальнейшей работе с опорными конструкциями, необходимо дождаться пока высохнет цемент.

По аналогии устанавливаются столбы как для калитки, так и для ворот. Для массивной калитки, высотой более 2 м, лучше сделать кирпичные или бетонные опоры.

Основные требования к калиткам

Четких ограничений и правил во время выбора места установки и размеров калитки или ворот не существует. Но во время создания проекта и чертежа или схемы с эскизом по изготовлению входной конструкции дверей необходимо учитывать определенные нюансы:

Высота входной конструкции калитки или ворот из металла обычно не больше 2,3 м. Как правило, высота изделий выбирается с учетом величины установленного ограждения. Если изгородь более 2 м, то уличную дверь монтируют стандартного размера, а между опорами дополнительно устанавливают перекладину. Это позволит зрительно уравнять высоту.
Рекомендованная ширина изготовления входной конструкции дверей – 100 см. Этого вполне хватает, чтобы пронести через проем габаритные предметы. Очень большая по площади створка перекосится под своим весом, а петли и навесы подвергнутся преждевременному износу.
Во время выбора будущей конструкции необходимо учесть материал. Кованые входные изделия тяжелые, поэтому они предполагают установку усиленных опор и мощных калиточных петель. Створки, обшитые сеткой рабицей, легкие. Но в данном случае требуется крепеж поперечных планок для повышения прочности конструкции.
Парадную уличную дверь для входа на участок желательно устанавливать ближе к дому. Хорошо, если она будет просматриваться из окон.

Металлический штакетник

Пошаговая инструкция монтажа

Этапы возведения откатных ворот

Как и в случае с обычными распашными воротами, возведение откатной конструкции начинается с создания проекта, чертежа и необходимого материала для работы. Однако, при этом следует учитывать, что подготовительный этап, как и само ограждение данного типа, сложнее и обойдется дороже.

В чертеж откатных ворот обязательно должны быть включены следующие параметры:

высота конструкции;
ширина проема для ворот, учитывая противовес, и без него;
размеры всех перемычек.

Помимо материала для установки данного ограждения, необходимо заранее приобрести специальные комплектующие элементы:

направляющая балка;
роликовые каретки;
уловители;
концевой ролик;
плата, которая сдерживает качание конструкции.

Если планируется устанавливать автоматическое управление воротами, то следует дополнительно купить определенный комплект техники, в который входят фотоэлементы, редуктор и монтажное основание. Приобрести такой набор можно в специализированных магазинах.

Возведение опорных столбов

Для возведения столбов для откатных ворот можно воспользоваться той же схемой действия, что и в случае с распашной конструкцией. В качестве опоры могут использоваться:

деревянный брус;
бетонный столб;
швеллер;
металлическая труба.

Чтобы конструкция прослужила длительный период, чаще всего закладывают швеллер. Он выступает своего рода фундаментом для опор и должен быть на том же уровне, что и поверхность почвы, чтобы транспорту было удобно заезжать.

Соединение рамы

Для того, чтобы изготовить рамный каркас, потребуются профильные трубы с сечением 60х30 мм, а для удерживающих перемычек – 40х20 мм. Материал заранее режется с помощью болгарки на части, в соответствии с размерами на чертеже, обезжиривается, грунтуется и красится. После чего соединяется сварочным аппаратом наружный каркас.

Затем на раму фиксируются удерживающие перемычки на расстоянии немного меньшем, чем ширина профлиста, так как именно на них будет крепиться обшивка.

Установка конструкции и обшивка

Чтобы установить каркас, сначала необходимо на фундамент выставить ролики таким образом, чтобы дальний из них не выбивал заглушку при закрытии ворот. Затем на них ставится готовая рама, которую требуется выровнять до необходимого положения. Если все установлено должным образом, то платформы тележек, концевой ролик и уловители привариваются к конструкции.

После того как каркас зафиксирован, он обшивается листами профнастила с помощью саморезов или заклепок. Если предусмотрено в конструкции автоматическое управление, его можно установить на готовые створки.

Ворота из профлиста, выполненные своими руками, можно установить на даче, на промышленной территории и на приусадебном участке. Это достаточно экономичная и долговечная разновидность ограждения. К тому же, широкая гамма выпускаемых расцветок позволяет выбрать наиболее подходящий вариант для любого участка.

Пошаговая инструкция изготовления

Материалы для изготовления

Каркас изготавливается из профильной трубы размером 40х40х3 мм или 40х20х3 мм. Изготавливается он в виде прямоугольника по периметру и дополнительных деталей из отрезков материала обеспечивающих функцию усиления жёсткости всей конструкции. Они располагаются внутри периметра по диагоналям или в форме равнобедренного треугольника, от углов стороны с навесами к краю с креплением замка. Соединяются детали каркаса при помощи сварных швов электрической сваркой.

Подготовка

Образованные наплывы металла и окалину убирают шлифовальной машиной посредством абразивного круга.

На готовый каркас устанавливаются шарнирные петли. В зависимости от конструкции их приваривают или прикручивают болтами к профилю.

С противоположной стороны устанавливается замковая конструкция, на предварительно приваренную стальную площадку. Она изготавливается из стального листа толщиной 3 мм и соответствует размерам по замку.

Дополнительно привариваются ручки в виде скобы или просверливается отверстие для монтажа двойных ручек кнобов.

Облицовка

Данный материал прикручивается к каркасу калитки с помощью саморезов для кровли со сверлом. Предварительно необходимо просверлить отверстия в профиле меньшего диаметра, чем толщина рабочей части крепежа.

Форма профиля, толщина металла и его цвет соответствуют характеристикам материала применяемого для изготовления забора данного объекта.

Размеры полотна соответствуют по ширине 1000 мм, а высота равна размеру забора. Для возможности общения, верх калитки изготавливается из просечного металла или изготавливается решётка.

Навес

На него монтируется ответная часть шарнирного навеса по заранее выверенным меркам.

Противоположной опорой для калитки служит столб ворот. Для жёсткости, между опорами привариваются сверху и снизу перекладины из профиля. Они образуют дополнительный каркас прочности и подобие дверной коробки для удобного притвора полотна калитки.

Врезка замка

В столбе прорезаются отверстия для закрывания язычка замка. При необходимости дополнительно монтируется щеколда для временного запирания двери.

Последующие этапы

Особенности материала

Профнастил создают из металлических листов. Он имеет неоднородную структуру. Производители выпускают оцинкованные полотна или окрашенные защитным слоем. Все варианты многослойные.

Самым бюджетным является оцинкованный трехслойный лист. Он состоит из внутреннего и пары наружных покрытий. В более дорогих вариантах слоев больше – до 10.

Все профлисты делят на по сроку эксплуатации – от 5 до 20 лет. Дешевые оцинкованные материалы прослужат меньше, чем более дорогие.

Их используют для обшивки стен промышленных помещений, монтажа забора, сборки ворот, отделки гаражей.

В зависимости от области применения листы делятся на:

Стеновые – имеют маркировку «С». Волны небольшие – от 8 до 21 мм;
Кровельные – с маркировкой «НС». Волны среднего размера – от 20 до 100 мм. Используют для обустройства кровли, обшивки стеновых поверхностей, укладки перекрытий;
Несущие – с маркировкой «Н». Благодаря толщине их применяют для создания несущих сооружений. Размеры волн – от 75 до 100 мм.

На практике чаще всего используются стеновые профлисты.

Как установить ворота самостоятельно

Установка защелки, обшивка

Самодельный калиточный засов изготавливается так: к калитке и опорной стойке в районе горизонтальной перекладины приваривают горизонтальную трубу небольшого диаметра, внутри которой будет ходить запорный штырь. Трубу потом разрезают в месте притвора. К штырю приваривают ручку, а в куске трубы, какой остался на калитке, до половины прорезают длинный паз. Затем штырь вставляют в трубу и заваривают ее торец.

Вид рамки в сборе с обратной стороны

Для замка по его размеру в стойке калитки болгаркой вырезают отверстие. После установки защелки в опорной стойке прорезают ответное отверстие для язычка или запорного штыря.

Видео одного из вариантов изготовления калитки:

https://youtube.com/watch?v=z0guMftrWEw

После шлифовки и очистки от ржавчины забор и ворота красится. Останется только закрепить профиль на саморезы.

Монтаж конструкции ворот

Для изготовления своими руками конструкции из профнастила, для начала понадобится сварить створки для ворот и калитки.

Для этого на подготовленной площадке необходимо правильно выложить уже отмеренные заготовки из металлического уголка и прихватить между собой сваркой. Затем с помощью уровня проверяется горизонтальность и вертикальность створок, если все в порядке, то швы окончательно провариваются.

Для усиления створок, еще нужно параллельно приварить профилированную трубу 40/20 мм. Это придаст конструкции большей жесткости и в дальнейшем не поведет от нагрузки.

Когда сделанные своими руками створки будут готовы, необходима установка петель. Для этого их вначале приваривают к опорам, а затем поочередно каждая створка приставляется к ним и также приваривается. Не забывайте, что между створками обязательно должен быть зазор около 2 см, со временем конструкция может накрениться, а зазор предотвратит ее заклинивание.

Далее снимаем с приваренных петель створки и обшиваем их листами профнастила. Для этого вначале нужно сделать правильные замеры. Затем при помощи болгарки порезать листы профнастила определенных размеров. Потом по периметру створок сверлятся отверстия, и листы крепятся специальными саморезами.

Чтобы ваш загородный участок смотрелся еще привлекательней и ворота с калиткой не слишком выделялись, то желательно забор также сделать из профнастила.

Схема ворот с калиткой

Установка опорных столбов

Наиболее трудоемкой частью монтажа калитки является установка опорных столбов. Как правило, калитка не изготавливается как самостоятельная конструкция, а входит в состав ворот. Поэтому один из опорных столбов является общим еще и для ворот. Опорные столбы применяются двух видов:

Металлические трубы круглые или профильные.
Кирпичные или каменные столбы.

Совет: рекомендуется изготавливать опоры именно из труб. Это легче и надежнее, так как кирпичная или каменная кладка может постепенно просесть и разрушиться. Для надежности такие столбы усиливаются трубами, которые размещаются внутри тела столба. Такие мощные опоры используются лишь в тех случаях, когда весь забор включает в себя такие столбы.

Установка опор из металлических труб

Используются трубы диаметром 60-80 мм с толщиной стенок 4 мм. Порядок установки следующий:

Выполняется разметка.
В намеченных местах выкапываются ямы глубиной 70-100 см.
Дно ям засыпается щебнем или гравием.
В ямы устанавливаются трубы.
Посредством уровня проверяется вертикальность опор.
Ямы заливаются подготовленным бетоном.
Окончательно проверяется правильность установки опор.
В течение недели никакие работы не производятся, так как бетону необходимо время для полного застывания.
Сверху трубы закрываются колпаками для предотвращения попадания влаги.

Установка кирпичных или каменных опор

Каменные или кирпичные столбы выкладываются обычно толщиной в полтора кирпича в следующем порядке:

Отмечаются места будущих ям.
Выкапываются ямы, глубина которых составляет 70-100 см, а ширина — 50 х 50 см. Именно такую ширину должен иметь фундамент для опоры для обеспечения устойчивости.
По центру ям устанавливаются металлические трубы диаметром 60 мм.
Ямы до самого верха заполняются бетонным раствором, который и будет служить фундаментом.
В течение недели никаких действий не производится.
К трубам привариваются закладные, на которых будут крепиться калитка и ворота.
Трубы обкладываются кирпичом или камнем.
Сверху опор устанавливаются защитные колпаки.

Подготовка к самостоятельному изготовлению

Марки профнастила, подходящие для различных целей

Перед тем как приступить к изготовлению калитки в заборе из профнастила, необходимо подобрать подходящий материал. Он подразделяется на марки – назначение, покрытие, цвет. Определить качество «на глаз» невозможно, поэтому используется маркировка продукции:

Н – несущий. Наличие такой буквы указывает на высокую прочность. Допускается использовать в качестве перекрытий, т. к. в производстве задействован самый толстый металл, высокий гофр и повышенные рёбра жёсткости.
НС – несуще-стеновой. Универсальный лист применяется для перекрытий, отделки стен, покрытий и установки заборов.
С – стеновой. Отличается привлекательным дизайном. По техническим характеристикам обладает средней толщиной и гофром, а также небольшой площадью. Активно используется в обшивке, монтаже ограждений и как кровельный материал.

Маркировка профнастила дополняется цифрами, которые указывают на высоту волны (мм). К примеру, НС-20 означает, что несуще-стеновой материал имеет высоту гофра 20 мм. Идентификация изделий дополняется значениями толщины, ширины и длины.

Маркировка профлиста Н-60-0,1-850-1800 означает:

несущий лист с высотой волны 60 мм;
0,1-850-1800 мм (ТхШхД).

Размеры створки также можно задать в произвольном порядке, ориентируясь на забор. От конструкции каркаса зависит расчёт количества материала для изготовления.

Схема ворот

Фото: распашные ворота с калиткой из профнастила

При составлении схемы, эскиза нужно предусмотреть такие моменты:

Общую ширину проема. Этот показатель позволяет увеличивать зазоры (при необходимости), менять габариты фурнитуры.
Материал, количество, диаметр, показатель заглубления столбов.
Общую высоту каркаса и ширину створок.
Где будет находиться калитка с указанием ее размеров. Врезная они или рядом стоящая.
Сколько потребуется петель. Место крепежа.
Расположение замка, внутреннего фиксатора.
Нахождение усиленных деталей рамки.

Важно учесть и как будут открываться створки: наружу или вовнутрь двора

Для автоматических распашных створок с открытием наружу следует предусмотреть по 15 см с каждой стороны в проеме под линейные приводы.

Для такой же конструкции с открытием вовнутрь выдерживается расстояние от середины петли до края опоры равное 6 см. Закладные под привод выводятся на дистанции от 6 до 10 см от края стойки.

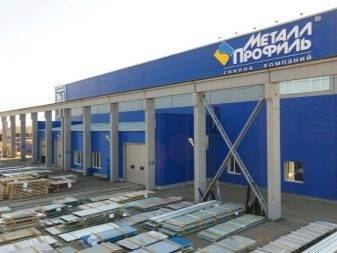

Производители

Плюсы профнастила неоспоримы: легкий, экологичный, долговечный, удобный в транспортировке и монтаже материал. Наиболее популярными производителями (по мнению пользователей) этой продукции являются «МеталлПрофиль» и Tegola, хорошо зарекомендовала себя финская компания Ruukki. Их сертифицированная продукция славится проверенным финским качеством и распространена по всем странам СНГ. Имеет широкий спектр применения – от создания кровель до дачных калиток.

Компании ThyssenKrupp (Германия) и ArcelorMittal (Бельгия) являются признанными лидерами в производстве евроштакетника. Однако в последнее время отечественный производитель начал радовать продукцией такого же высокого качества, но совершенно другой ценовой категории

Обратите внимание на бренды NovaLux, Grand Line, «Сталекс»

Необходимое оборудование и инструменты

В процессе работы понадобятся:

Веревка, деревянные колышки, рулетка и уровень – для проведения разметки.
Лопата или садовый бур, трамбовка – для установки столбов.
Болгарка и круг по металлу – для резки металлопрофиля на подходящие по размеру сегменты.
Сварочный аппарат, электроды, защитная маска – для соединения деталей каркаса, крепежа готовой рамки к столбам.
Шуруповерт с саморезами – для фиксации профнастила.
Щетка по металлу, шлифовальная машинка – для зачистки деталей от ржавчины, сварочных швов.
Кисть, валик или краскопульт – для покраски, грунтовки металлических элементов.

Пригодится молоток, дрель со сверлами по металлу. При бетонировании опор понадобится строительный миксер, чтобы ускорить замес раствора.

Рекомендуем ознакомиться: «Панели для имитации кирпичных столбов».

Установка ворот на кирпичные опоры

Когда в качестве стойки для ворот планируется использовать кирпичный, каменный или бетонный столб, требуется несколько иной подход. Если вы собираетесь делать такой столб своими руками, учтите следующие моменты. Под такие стойки обязательно заливают фундамент глубиной не менее 1,5 м. Затем устанавливают трубу из металла (можно использовать и колонну из металлических прутьев), к которой привариваются закладные. Эти элементы должны выходить за периметр планируемого столба, чтобы была возможность потом приварить к ним петли. Только после такой подготовки все это обкладывается кирпичом так, чтобы образовался столб. Оставшееся внутреннее пространство необходимо залить бетоном. Не забудьте, что для застывания цемента во всех вышеприведенных случаях необходима минимум неделя.

Опоры установлены, осталось подобрать и приварить к ним петли. При выборе петель учитывают вес створок ворот. Для относительно легких створок подойдут петли диаметром 25 мм. Створки весом свыше 500 кг нужно сажать на петли диаметром в 40 мм и больше. Иногда створки ворот для надежности крепят не на две петли, а на три. Это целесообразно, если ваше полотно большого размера или довольно тяжелое.

Калитка из профнастила: краткие рекомендации по изготовлению и установке
