Как сделать запор, засов и щеколду на калитку своими руками.

Винтовые запоры

Винтовое приспособление для запирания

Запорные механизмы винтового типа устанавливают с наружной стороны. Их устройство тоже достаточно простое при использовании. Состоит из стержня с резьбой и ключевой основы.

Эта основа имеет особую выемку и небольшого размера шпиль. Особый ключ приводит в движение затворную систему. Винтовой замок достаточно легко собрать самому, правда, сложность такого механизма заключается в другом: в калиточном проеме часто нет достаточного места для размещения выемки с резьбой, куда вкручивается сам стержень.

Но такой запор несложно взломать при подборе похожего ключа.

Виды запоров

Прежде чем покупать засов, надо изучить его функционал и способы крепления к воротам. Запорные механизмы различаются между собой внешним видом, крепежом и самим устройством.

Различаются следующие способы крепления:

Запоры, которые расположены в центре или внизу ворот, называются горизонтальными. Чаще всего они используются на гаражах. Обычно это так называемая щеколда с петлей-фиксатором, оболочкой и металлическим стержнем подвижного типа. Запоры в виде прутов из стали, которые служат как подвижная часть и располагаются в основном вверху или внизу ворот. Иногда их устанавливают по центру, как в горизонтальных запорах. Такое крепление называют вертикальным и применяют для распашных ворот и калиток.
Некоторые задвижки ставят как дополнительный крепеж к основному замку или засову. Такие модули имеют средний уровень защиты, поэтому лучше фиксировать их в паре с другими, более прочными.

Все эти запоры можно видоизменять и дополнять в зависимости от типа и качества ворот и пожеланий хозяина частной собственности. К примеру, горизонтальные запоры лучше устанавливать по две штуки сверху и снизу, нежели закреплять один в центре. Первый вариант будет гораздо надежнее.

Обычная задвижка

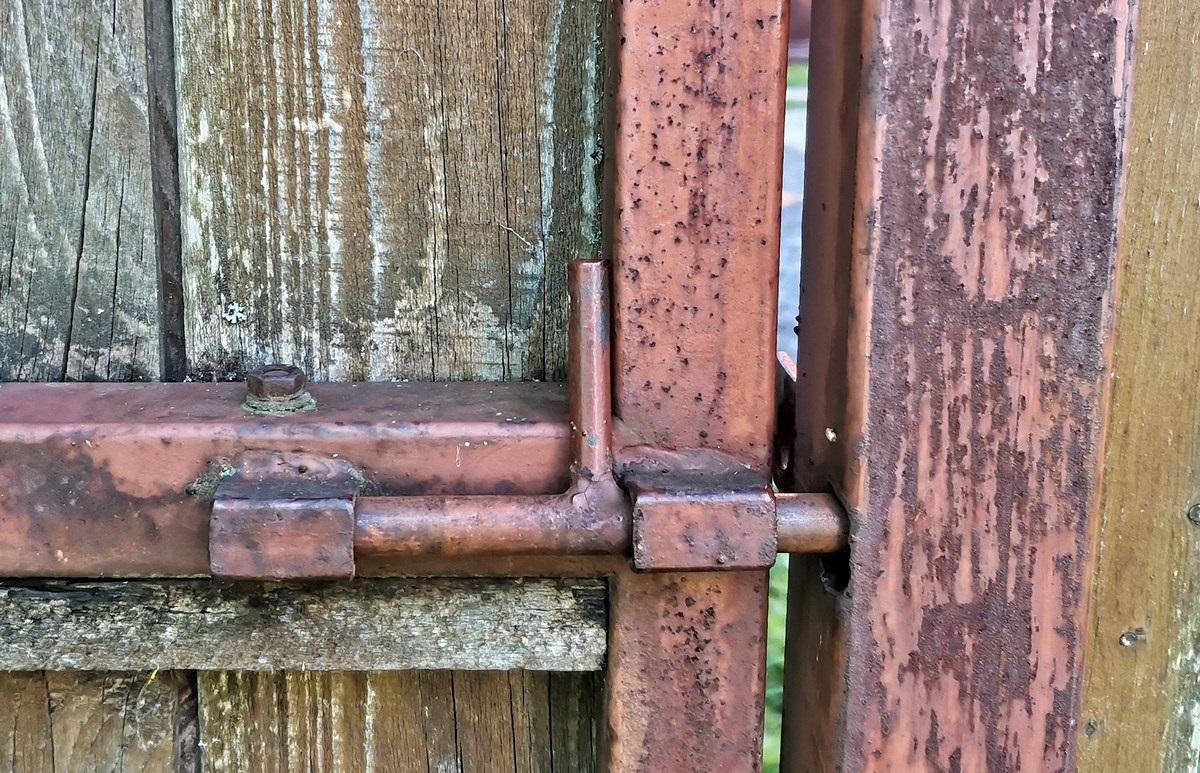

Шпингалет

Такой щеколдой нередко пользуются на калитках из профлиста. Ее основа – железный прут сечением 10 мм. Из него изготавливают засов в виде буквы Г. Понадобится также трубка, через которую он свободно будет проходить. Ее разрезают на три детали:

одна длиной 100 мм;
две остальные по 50 мм.

Первая приваривается горизонтально к калитке, вторая – прямо напротив нее на неподвижной части ворот. Затем засов вставляется и задвигается до упора. На его конец надевают последний отрезок трубки и также фиксируется.

Как видим, засовы для ворот описанные выше по большей мере весьма просты и незамысловаты, потому их совершенно нетрудно изготовить самостоятельно.

Видео по теме:

Выбор механизма

Механические модели для врезки легко установить самостоятельно, классифицируются на 3 основные группы:

Кодовые. Их открывают с наружной стороны посредством ввода цифр. Чтобы открыть изнутри есть рычаг, защелка. Недостаток механизма – истирание кнопок.
Сувальдные. Отличаются по форме ключей. На них имеются бороздки с разными в высоту зубчиками, соответствующих тонким пластинам внутри замка. При использовании неподходящих ключей не получится открыть замок. Сувальд, по сути, это скрытый секрет. Главное преимущество – длительная эксплуатация, возможность усиления кодом, нормальная реакция на высокую влажность, доступная стоимость. Но есть и недостатки. Основной – слишком большой ключ. Также многие хозяева говорят о неудобстве того, что изнутри для открытия и закрытия также нужен ключ.
Цилиндрические. Отличаются иглоподобным механизмом. Он должен идеально совпасть с ключом. По-другому этот тип называет английским, так как имеет компактный ключ. Механизм при необходимости поддается ремонту, плохо переносит влагу, попадание пыли.

Правила – как выбрать

Владельцы частного дома подбирают замок для калитки с учетом длительного срока эксплуатации, а перед выбором обязательно обозначаются требования к изделию. Профессионалы советуют присматривать к следующим критериям в процессе покупки:

Любой замок не должен бояться высокой влажности, попадания пыли, должен быть отказоустойчивым. Обычно таковыми являются сувальдные типы механизмов с бородочым ключом.
Лучше выбирать варианты, которые будут исправно функционировать с любой стороны от входа и без ключа. А когда механизм закрыт ключом снаружи – чтобы его можно было отпереть вручную изнутри.
Следует устанавливать компактные замки и ручки. Для массивных потребуются крепкие калитки внушительных размеров. Крупные засовы плохо гармонируют с калиткой их профнастила, а в месте установки обшивка может легко повредиться.
При приобретении нужно проверить легкость работы ключа. Не стоит брать модель, в которой ключ прокручивается с усилием, так как она быстрее сломается.
Установленный механизм требуется перепроверить по несколько раз. При выявлении неудобств их сразу исправляют. Замок с ручкой должен плотно крепиться на полотно, в противном случае в месте зазора накапливается влага после дождя, в итоге приводящая изделие в негодность.
Требуется подбирать модели для эксплуатации на улице. При правильном подборе замок и ручка для калитки прослужат максимально долго.

После того как выбор сделан, можно начинать установку. Справиться с этим сможет любой человек с минимальным опытом.

Изготовление самодельной щеколды

Существует несколько видов щеколд для домашнего использования, от простых поворотных, до автоматических.

Поворотная щеколда

Запирание с внутренней стороны удобно проводить простейшим устройством — поворотным крючком или щеколдой.

Для изготовления устройства понадобятся стальная полоса, саморезы, болты с гайками. Из инструментов готовят:

болгарку или ножовку по металлу;
дрель со свёрлами;
молоток, плоскогубцы, тиски;
линейка, метчик или карандаш;
сварочный аппарат.

Для финишной отделки приобретают грунтовку и краску для наружных работ.

Простейшее изделие состоит из засова, ответной запорной планки, ручки для открывания, ограничителя.

Алгоритм изготовления:

От стальной полосы отрезают засов длиной 15–20 см.
В одной стороне задвижки сверлят отверстие под крепёжный болт.
Приваривают или крепят болтами ручку для удобного открывания.
Просверлив насквозь дверное полотно, засов крепят болтом с гайкой к дверному полотну.
Между дверью и крючком устанавливают шайбу толщиной 2–3 мм, чтобы при движении засов не тёрся о дверь.
Из стальной полосы изготавливают ответную планку, изогнув деталь в тисках и просверлив отверстия для крепления.
Готовят ограничитель хода, крепят его к полотну двери.
Смазывают подвижные детали.

Простейшая односторонняя щеколда готова к работе.

Чтобы устройством можно было пользоваться, с двух сторон сверлят в полотне отверстие и устанавливают ручку с лицевой стороны двери. Ручка может быть съёмной. Таким образом получают потайной затвор, открыть который смогут только хозяева или посвящённые в секрет люди.

Щеколда с навесным замком

Немного усложнив конструкцию, можно получить надёжный запор, а для открывания калитки придётся вскрывать замок.

Для изготовления щеколды на ворота с навесным замком на подвижную и неподвижную части сваркой крепят проушины.

Варианты и чертежи легко найти в интернете.

Такое устройство может служить для калитки дачи. Здесь замок защищает от случайных нарушителей или хулиганов, а не он профессиональных воров.

Самозащёлкивающаяся щеколда

Сделать защёлку на калитку, которая работает автоматически, можно своими руками. Алгоритм работы таких устройств основан на самопроизвольном проворачивании засова под действием силы тяжести или пружины.

Простейший вариант состоит из вращающегося в вертикальной плоскости засова и ответной планки, передняя часть которой срезана под углом.

При закрывании двери засов скользит по наклонной плоскости и в конце движения под собственным весом опускается, в прорезь.

Для открытия калитки планку поднимают с помощью вращающейся ручки, выполненной в виде кольца или любой другой формы.

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Самым простым в создании замков станет проверенная годами вертушка. Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

Вертушка закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Не будет лишним обработать материалы для замка антикоррозийным составом для сохранения механизма при непогоде и осадках.

Горизонтальный ригель

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы Г либо привариваем ручку.
Монтируем на створках отрезки трубы, кольца или петли.
К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Необходим и фиксатор для закрепления самого замка. Этому поспособствует выступ для рычага запора.

При создании отверстия учитывайте все параметры ворот – длину, высоту и вес.

Электромеханический замок

Для самостоятельного создания комбинированной электромеханической конструкции используют уже упоминаемый нами сувальдный механизм. Из замка вынимают пластины с фигурными вырезами, меняют на направляющую и крепят к ригелям. Для них делают отверстие в торце второй створки ворот (менее зафиксированной).

На месте крепления приваривают уголки, а в дальнейшем устанавливают замок. Подводом источника питания выступают аккумулятор или блок питания. Этот тип замков достаточно затратный. Не забывайте также, что без электроэнергии в гараже он не будет функционировать.

Безопасность автомобиля – прежде всего. Мы подобрали информацию о конструкциях, типах и работе механизмов дополнительных гаражных замков; собрали материал о том, как создать запоры для охраны гаражей своими руками. Всё, чтобы гараж стал крепостью для железного коня.

Надеемся, мы внесли вклад в защиту вашего автомобиля от злоумышленников. Будем рады комментариям и распространению нашей информации.

Оповещение, как средство защиты от проникновения

На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.

Крючок: по-прежнему в моде

Если, предположим, запорное устройство звуковое на калитку своими руками смонтировать не каждому под силу, то всем понятная и привычная пара – крючок с петлей (скобой) пользуется до сих пор большой популярностью, особенно среди дачников.
Установить ее легко, если метизы есть в наличии. А если нет, то можно их изготовить из проволоки ǿ 4-5мм. Просто изогнуть плоскогубцами, тем более руками, невозможно. При надавливании с усилием закаленный металл просто сломается. Нужно проволоку (или прут) предварительно термически обработать: отпустить на огне. Для этих целей можно развести небольшой костер или использовать горелку домашней газовой плиты.
Прут, удерживаемый за один конец плоскогубцами, нагревается в месте предполагаемого сгиба до «красного каления». Используя вторые плоскогубцы, раскаленную заготовку выгибают до нужной кривизны, формируя крючок. Затем полуфабрикат повторно закаляют: снова нагревают до малинового цвета и сразу опускают в емкость с холодной водой. При этом цевье и головка крючка расположены в одной плоскости. «Жало» помещают снова в огонь. Рабочая часть отгибается на требуемый угол в нужную сторону. Завершается все повторным нагревом и окунанием в воду. Таим способом можно выгнуть и петлю или сформировать вместо нее скобу.
Как правило, скобяные аксессуары на калитку в виде петель, шпингалетов, крючков, пр., приобретаются или изготавливаются дополнительно. В любом случае они должны быть или оцинкованными, либо перед эксплуатацией нужно нанести защитный антикоррозийный слой. Для этого покрыть черным блестящим лаком (шеллачное покрытие).

Засов своими руками

Изготовление своими руками

Достоинства и недостатки

Достоинства засова:

простота и надежность;
пользоваться засовом могут все, даже дети;
засовы очень редко ломаются и легко ремонтируются;
в продаже имеется масса вариантов конструкции и размера. Можно приобрести любую модель и установить ее на свою калитку;
нет нужды хранить или носить с собой ключи;
возможность самостоятельного изготовления.

Недостатки:

если засов закрыт изнутри, в калитку невозможно пройти никому, даже членам семьи;
засов не может полностью заменить замок, так как изнутри его открыть очень просто.

Засовы имеют свои плюсы и минусы

Несмотря на некоторые недостатки, использование засовов считается желательным. Обилие конструкций и возможность изготовления засова своими руками высоко оцениваются пользователями. Калитку без засова можно встретить крайне редко.

Виды запоров

Различаются следующие способы крепления:

Запоры, которые расположены в центре или внизу ворот, называются горизонтальными. Чаще всего они используются на гаражах. Обычно это так называемая щеколда с петлей-фиксатором, оболочкой и металлическим стержнем подвижного типа. Запоры в виде прутов из стали, которые служат как подвижная часть и располагаются в основном вверху или внизу ворот. Иногда их устанавливают по центру, как в горизонтальных запорах. Такое крепление называют вертикальным и применяют для распашных ворот и калиток.
Некоторые задвижки ставят как дополнительный крепеж к основному замку или засову. Такие модули имеют средний уровень защиты, поэтому лучше фиксировать их в паре с другими, более прочными.

Обычная задвижка

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом. Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Запор на калитку с секретом своими руками

Разновидности

Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.

Тип конструкции

По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.

Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.

Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.

Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.

Легкость в монтаже

Особенности установки

Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.

Расположение

Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.

Покупной вариант

Виды моделей

Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.
Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
Сейфовое устройство. Блокировка происходит в верхней и нижней частях.

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.

Вертушка
