Как правильно сделать заземление в гараже своими руками

Вертикальный заземлитель

В большинстве случаев для создания вертикального контура выбирают вертикальные заземлители с использованием (на выбор) уголков, труб или медного проводника. Ниже представлена стандартная схема организации заземления в гараже.

Для монтажа заземлительного контура заранее выкапывают яму. Ее глубина должна составлять примерно полметра.

Установленные электроды объединяют друг с другом металлической лентой или прутком. Рекомендуемое сечение ленты — от 100 квадратных миллиметров. Диаметр прутка должен превышать 10 миллиметров.

Соединения выполняют при помощи сварочного аппарата. Все швы подлежат покраске, чтобы защитить металл от коррозийных процессов.

Финальная часть работы — прокладка трехжильного кабеля, который отходит от электрощита. Кабель подключают к розеткам и осветительной технике.

Требуется лишь соблюдение некоторых мер безопасности

Основное правило (неформальное), прокладка должна быть выполнена аккуратно, с использованием качественных материалов. Распространенное заблуждение: «в гараж сойдет любой хлам» может привести к пожару или поражению электротоком.

Основные моменты, которые следует знать:

  • Электропроводка укладывается либо в штробы, либо в пожаробезопасную гофру. Для гаража это особенно актуально, поскольку вероятность повреждения магистрали в подобных помещениях выше.
  • При монтаже проводки в металлическом гараже, изолирующие гофры обязательны. Коммутационное оборудование монтируется на панели, изготовленные из диэлектрических материалов.
  • Необходимо учитывать воздействие сырости и агрессивных жидкостей.
  • Обязательно разведение линии освещения и силовых розеток на отдельные автоматы защиты.
  • После прибора учета устанавливается общий вводной автомат: покидая гараж, вы сможете обесточить его одним движением. Допускается отдельная линия освещения, которая постоянно будет под нагрузкой.
  • Линия энергообеспечения смотровой ямы (подвала) выполняется с отдельной защитой, желательно применение источника пониженного напряжения (12 вольт) с гальванической развязкой от сети 220 вольт.

Часто возникает ситуация, когда вы приобретаете гараж с уже выполненной электрификацией. Если схема электропроводки в гараже выполнена предыдущим хозяином с нарушениями, ее необходимо переделать.

Делаем заземление своими руками

Заземление в гараже

Организация заземляющего контура

Для защиты проводки в гараже во вводном щитке необходимо подключить УЗО (устройство защитного контура). Этот элемент обезопасит внутреннюю сеть от токов утечки. По сути, УЗО представляет собой дополнительное устройство защиты: он при возникновении аварии моментально прекращает подачу электроэнергии в гараж.

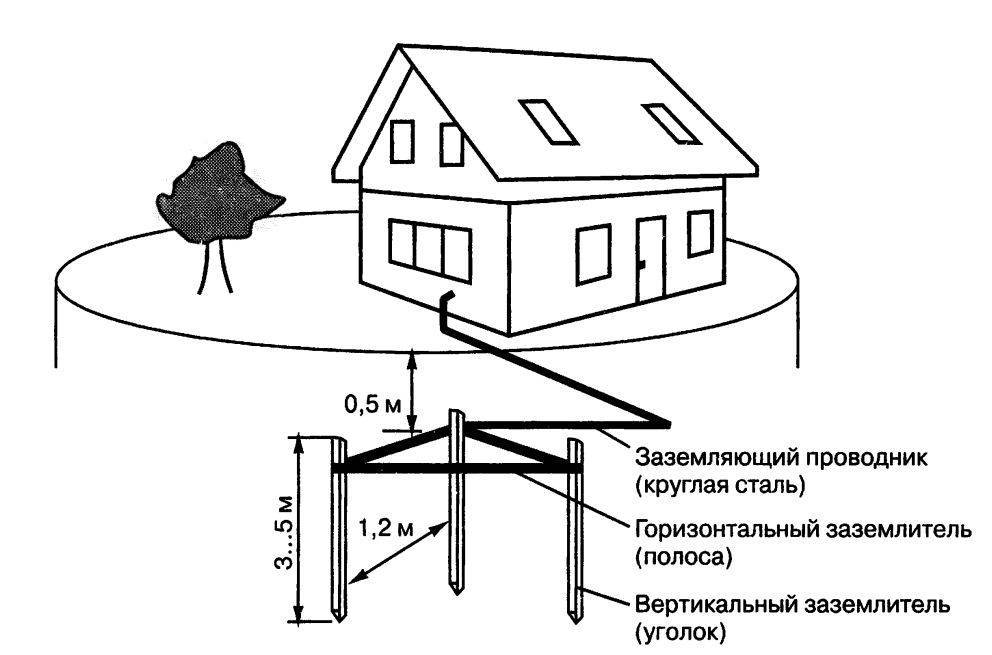

Сам контур заземления выполняется в виде треугольника, прямоугольника или прямой линии. Также его можно закольцевать. Часть электриков использует Т-образный контур заземления. Он включает в себя 2 электрода, вкопанные с передней стороны гаража, а 2 другие электрода устанавливаются в смотровой яме.

В качестве электрода применяются металлические полосы и уголки: первые вбиваются в земли, а вторые используются для их соединения между собой.

Если возможность копать траншею нет, то используют естественные заземлители. В их качестве применяют арматуру фундамента или перекрытия пола в гараже.

Зачем контур заземления в гараже?

Заземляющий контур своими руками

Итак, как сделать заземление в гараже, чтобы оно эффективно защищало от поражения электрическим током? Для этого создается так называемый заземляющий контур – совокупность металлических деталей, которые отводят электрический ток и рассеивают его. Основным параметром контура является величина электрического сопротивления между ним и физической землей. Ниже приведена таблица его зависимости от состава грунта.


Как видите, традиционная фундаментная подсыпка из гравия и глины по своему электрическому сопротивлению почти не отличается от человеческого тела. Поэтому просто заколотить металлический штырь на глубину около полуметра и присоединить к нему корпус станка или третий контакт евророзетки – это совершенно недостаточная мера для создания эффективной защиты.

Для проникновения во влажные и хорошо проводящие ток слои грунта необходим металлический штырь длиной около двух метров, а в отдельных случаях и до трех метров. Заземляющий контур должен состоять минимум из трех вертикальных штырей и соединяющих их горизонтальных металлических проводников.

Поэтому его традиционно делают в виде равностороннего треугольника с расстоянием между вершинами, равным одному метру. Это лучшая конфигурация для стекания тока и его рассеивания. Но если по условиям местности такую фигуру построить проблематично, вы можете разомкнуть контур и вытянуть его в линию.

На месте установки проводников копается траншея глубиной около полуметра и такой же ширины. В качестве вертикальных штырей используется круглый, четырех- или шестигранный пруток из черного или нержавеющего металла. Можно использовать и трубы, но их сложнее забивать. Диаметр вертикальных элементов из черного металла от 16 до 32 мм. При использовании нержавеющей стали можно ограничиться меньшими размерами – от 10 до 25 мм (последнее значение для труб).

Горизонтальные проводники делаются из плоского проката – полос или уголков. Их ширина не менее 10 мм. Правила устройства электроустановок рекомендуют, чтобы площадь их сечения была не менее 100 мм2. Плоская форма выбирается исходя из соображений большего контакта с землей, именно это условие обеспечивает эффективное стекание тока с проводников в землю.

Вертикальные штыри лучше заколачивать не кувалдой, а перфоратором. Длинный прут вгонять в землю неудобно, лучше его разрезать на куски и соединять их, приваривая к концам трубчатые муфты. Горизонтальные элементы контура к штырям привариваются, а места соединений покрываются битумной мастикой и другими материалами, защищающими от коррозии.

К концу одного из вертикальных штырей приваривается металлическая проушина, к которой с помощью болта с гайкой крепится заземляющий провод – лучшим его видом является плоская гибкая полоса, сплетенная из медных прядей. Этот элемент должен находиться над поверхностью земли.

После монтажа вертикальных и горизонтальных элементов траншею засыпают, плотно утрамбовывая грунт для лучшего контакта с металлом. Неплохо будет обильно пролить его водой.

Для проверки работоспособности контура заземления можно воспользоваться простейшим приспособлением, состоящим из электрического патрона с лампой накаливания и двух проводов с зажимами-крокодилами на концах.

Один зажим присоедините к фазному проводу. Второй – к заземляющему проводнику (можно использовать точку, где он присоединяется к третьему контакту евророзетки). Если все сделано правильно, яркость свечения лампы должна быть такой же, как при штатном включении в сеть. Это неофициальный метод контроля, но он довольно действенен.

Заземляющий контур не является окончательным решением проблемы электробезопасности. Электрическая проводка в гараже должна быть защищена автоматическими выключателями, а к каждой розетке подключено УЗО.

Если вам необходимо приобрести геосинтетические материалы, то на данном сайте kazgeodor.kz  вы найдете лучшую цену.

Прокладка проводки

Монтаж электропроводки

Проводка может быть разного типа:

  • открытая;
  • закрытая;
  • смешанная.

Для гаража нежелательно использовать открытую проводку. Конечно, такой вариант монтируется проще и быстрее, но зато менее надежен. Причина в том, что провода, проложенные в гофре или коробе, могут быть зацеплены, сорваны или будут постоянно подвергаться воздействию сырости.

Где размещать выключатели? Первый должен быть возле входа, остальные нужно установить недалеко от светильника, чтобы любому, кто войдет в гараж, не пришлось угадывать, что и как включается. Розетки же лучше установить возле дверей, ворот и над рабочим столом, если таковой предусмотрен в гараже. Наиболее качественными являются те розетки, которые имеют подпружиненные контакты, потому что вилка, даже советского образца, не будет греться или выпадать. Если же вилка выполнена по европейским стандартам, то пружины подадутся назад, зафиксировав её, а после извлечения станут на место. Согласитесь, это удобно, к тому же такая розетка будет более долговечной.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

  • тестера;
  • комплекта изолированных отверток;
  • изоляционной ленты;
  • диэлектрических перчаток;
  • защитных очков;
  • плоскогубцев с изоляцией;
  • строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

  • строительные шпатели;
  • лобзики;
  • пилы по металлу и дереву;
  • молотки, гаечные ключи;
  • сверла для определенных материалов;
  • дисковые пилы;
  • строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

  • щиты ставят на негорючих основаниях справа от двери или ворот;
  • целесообразно размещать электрические трассы скрыто;
  • при невозможности скрытого монтажа применяют короба из пластика или металла;
  • эти короба крепят на стены максимально надежно;
  • для установки розеток и выключателей применяют открытые коробки;
  • осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Системы заземления

В сетях с глухозаземленной нейтралью существует три вида систем подключения рабочих и заземляющих проводников. Рабочими являются нулевые проводники, по которым протекает ток нагрузки, защитные же служат только для доставки потребителю потенциала земли от заземляющих устройств. Рассмотрим их особенности, и как будет делаться заземление для разных систем.

Система TN-C

Все сети, созданные более десятилетия назад, собраны по системе TN-C. Узнать об этом можно, подсчитав количество проводов в питающем кабеле: их будет только два. Один из них – фазный, другой – нулевой совмещенный (PEN). Совмещенным он называется потому, что по нему протекает рабочий ток, и он же соединен с контуром заземления питающей линии.

Использовать нулевой проводник при такой организации в качестве заземляющего нельзя. Если его подключить к заземляющим контактам розеток, есть риск внезапно оказаться под напряжением при исправных электроприборах.

Во-первых, в этом будет виноват вероятный обрыв проводника PEN. Это вполне ожидаемое событие для старых электросетей, контактные соединения которых находятся в плачевном состоянии, особенно в гаражах. В результате перераспределения токов по фазам в нулевом проводе возникнет потенциал в диапазоне 0 – 220 В. Все заземляющие контакты розеток окажутся под напряжением, а вместе с ними – и корпуса электроприборов.

Но в гаражах даже не потребуется ждать обрыва нулевого провода, чтобы получить потенциал на PEN-проводнике. Электропроводка имеет незначительное сечение (кто-то сэкономил), а расстояние до подстанции значительно. Если вы замечали, что при сварочных работах в соседних гаражах у вас свет может не только тускнеть, но и становиться ярче, то это – результат повышенного сопротивления электропроводки. В эти моменты на нулевом проводнике относительно земли гарантированно появляется потенциал.

Даже если вы устроите у себя контур заземления и подключите его к PEN-проводнику, его все равно нельзя использовать в качестве заземляющего.

Система TN-S

Если ваш питающий кабель имеет три жилы, а в щитке установлены две нулевых шинки – вам повезло. Это признаки наличия системы заземления TN-S. В ней функции защитного и рабочего нулевого проводника разделены. Вне зависимости от нагрузки в гаражах и обрывов нулевых рабочих проводов (N) на защитном (РЕ) не будет опасного потенциала.

Если ваш гараж находится недалеко от подстанции, а проводник РЕ начинается не в соседнем щитке, а на ней самой, то сделанный своими руками контур заземления вам не очень то и нужен. Но если до подстанции далеко, то лишним он не будет.

Вывод от собственного контура подключается к шине РЕ в распределительном (вводном) щитке.

Система TN-C-S

Это гибридная система, при выполнении которой осуществляется переход от TN-C к TN-S. На каком-то участке сети совмещенный нулевой проводник разделяется на рабочий и защитный. В этой точке устраивается контур повторного заземления. Далее потребителям отправляется уже три проводника по системе TN-S.

Сконструировать такой переход можно и у себя в гараже. Но в этом есть один подвох, опять же связанный с возможностью обрыва совмещенного нулевого проводника в сети до вашего гаража. Если при появлении на нем опасного для жизни потенциала ток, проходящий через ваш контур заземления, сможет вызвать срабатывание вашего вводного автомата, то собрать такую систему можно. Если нет – опять же, возникает определенный риск. В этом случае групповые линии лучше дополнительно защитить УЗО.

Система ТТ

Это – то же самое, что и TN-C, но контур заземления не подключается к PEN-проводнику. Он остается независимым и соединяется только с корпусами и металлическими оболочками, заземляющими контактами розеток. Все отходящие от щитка линии в обязательном порядке защищаются УЗО на ток, не более 30 мА.

Недостаток системы в том, что она не спасает от повреждения питающего кабеля, если потенциал фазы от него попадет на металлический корпус гаража.

Инструкция по подключению

Итак, для начала разберем схему правильного заземляющего контура гаражного помещения.

Во вводном щитке обязательно нужно подключить УЗО, которое защитит проводку при обнаружении токов утечки. Устройство защитного отключения является очень хорошим помощником заземляющему контуру, т.к. при возникновении аварийной обстановки моментально отключает электроэнергию на вводе.

Что касается самой схемы заземления гаража на 220В, она может быть выполнена либо в виде треугольника, либо в виде прямой линии, как показано ниже. Некоторые электрики рекомендуют сделать Т-образную схему защиты – 2 электрода вбить по углам с передней стороны помещения и 2 электрода вкопать в смотровой яме. Все 4 железных заземлителя соединяются между собой и подключаются к соответствующей шине в щитке.

Электроды могут быть представлены уголками из металла, длиной от 2 до 2,5 метров. Размер уголка должен быть не менее 50*50 мм. Если Вы решили использовать металлическую трубу для того чтобы сделать заземление гаража своими руками, ее диаметр должен быть не менее 32 мм, а толщина стенок свыше 3,5 мм.

Ну и последний элемент контура – гибкий провод, соединяющий подземную конструкцию с заземляющей шиной. Рекомендуется использовать медный провод сечением не менее 6 мм.кв. либо алюминиевый с поперечным сечением свыше 16 мм.кв.

Подготовив все материалы можно переходить к сборке контура. Первым делом нужно вкопать электроды в почву. Для этого подготовьте небольшие ямки, глубиной по 50 см, согласно выбранной схеме, и прокопайте между ними траншеи для соединения заземляющей арматуры. Самое подходящее расстояние между электродами – 1,2 метра. Выкопав ямы согласно схеме заземления гаража можно переходить к вбиванию уголка в землю. Для этого рекомендуется заблаговременно подточить его нижний конец болгаркой, после чего кувалдой вбить электрод, чтобы он вошел до конца (верхний конец должен быть ниже земной поверхности на полметра).

Вбитые уголки соединяются между собой металлической полосой, шириной не менее 4 см и толщиной не менее 5 мм. Соединять элементы схемы рекомендуется сваркой, предварительно зачистив металл до блеска.

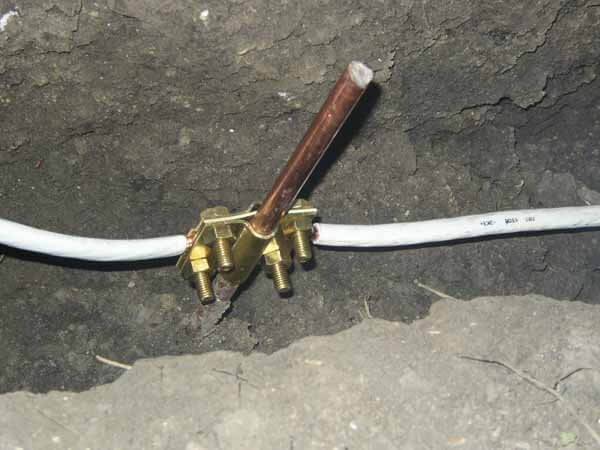

Для удобства подключения провода к уголку рекомендуется приварить болт либо специальную клемму, как показано на фото ниже.

В последнюю очередь трехжильный провод протягивается от щитка 220 Вольт по гаражу и подключается с заземлением к розеткам и светильникам. Наглядно увидеть весь процесс Вы можете на видео уроках ниже, с которыми мы Вам настоятельно рекомендуем ознакомиться.

Вот по такой инструкции можно запросто сделать заземление гаража своими руками. Как Вы видите, все довольно просто и не занимает много времени. Если гаражное помещение находится на территории дома, то совсем не обязательно делать индивидуальный защитный контур. Правильнее будет изначально сделать заземление частного дома, после чего пустить трехжильный провод от домашнего щитка к гаражу.

Будет интересно прочитать:

Зачем заземление в гараже?

Рано или поздно любой автовладелец становится хозяином собственного гаража, который подчас выполняет несколько функций. Во-первых, в гараже автомобиль можно ремонтировать. Во-вторых, в хозяйственных руках гараж превращается в универсальную мастерскую, склад, а если есть подвал, то он используется как погреб. Все это нуждается в электрификации и в соблюдении требований безопасности.

Так почему о заземлении в своем гараже нужно заботиться самому? Ведь в многоквартирных домах никто не забивает свой заземлитель во дворе. Зачем он понадобился для гаража?

Кооперативные гаражи зачастую металлические. Гидроизоляция у них, мягко говоря, неважная, как итог – внутри гаража почти «уличная» влажность. В таких условиях использование сварочного аппарата или обогревателя небезопасно: при поврежденной изоляции внутри прибора и при попадании внутрь влажного воздуха, утечка тока на корпус угрожает жизни. Конденсат пара, совместно с пылью, оседая на металлических деталях инструментов, является хорошим проводником электричества.

Может Вас заинтересует статья Таблица сечений проводов по току.

Отдельного внимания заслуживает освещение подвалов и погребов. Эти сырые помещения, согласно строительным и электрическим нормам, категорируются, как помещения с повышенной опасностью. А корпуса светильников в них нуждаются в обязательном заземлении.

А вот еще один аргумент в пользу гаражного заземления. Если гараж выполнен из металла, то, даже его нахождение на поверхности земли, не является гарантией того, что на корпус гаража не окажется под напряжением. Связь гаража с землей не столь надежна, чтобы выполнять заземляющую функцию, потому что между гаражом и почвой проложена гидроизоляция, а он сам установлен на бревнах или шпалах. Любое повреждение подводящей кабельной линии электропроводки во время дождя может дать эффект контакта с корпусом гаража. Прикосновение к металлическим стенкам гаража, если они оказались под напряжением, смертельно опасно. Поэтому присутствие заземляющей шины в гаражной электропроводке и в розетках является непременным требованием электробезопасности.


Заземление в гараже

https://youtube.com/watch?v=OWmyC8hspOs

Как сделать заземление в гараже своими руками

Виды заземления в электросетях

Гаражи не отапливаются и большинство из них не имеют хорошей гидроизоляции, поэтому они относятся к сырым помещениям, где также существует возможность одновременного прикосновения к корпусам электроприборов и другим металлическим конструкциям. С целью электробезопасности наличие защитного заземления в гараже обязательно. Теперь рассмотрим, какой вид защитного заземления выбрать.

Пример контура заземления

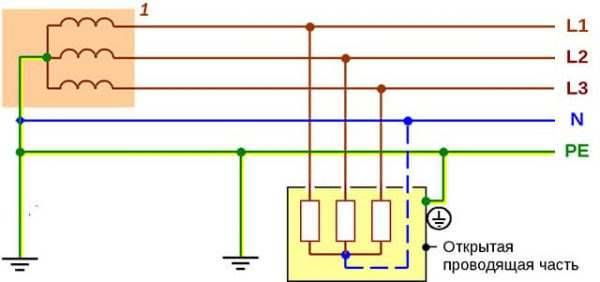

Система защитного заземления TN — C. Такая защита имеет совмещённый проводник PEN. Этот проводник подходит к силовому щитку, где разделяется на рабочий ноль N и защитный проводник PE. Проводник PE подключается к корпусам электрических приборов и светильников. Учитывая, что проводка старая вероятность обрыва совмещенного провода PEN высокая.


Система защиты TN -C

В этом случае под напряжением окажутся все заземленные электроприборы, металлические светильники, через включенное освещение и электроприборы, что очень опасно для жизни. Такой же вариант получим, если оборвется рабочий проводник N на электрощите или после него. Эту систему заземления в гараже не советуем делать.

Система защиты TN — S. Этот тип защитного заземления считается лучшим вариантом, так как она предусматривает отдельный рабочий ноль N и отдельный защитный проводник PE. Однако такой вариант защиты более дорогой и вряд ли его используют для подключения к гаражам.


Система защиты TN — S

Защита TN — C — S. Эта система защиты аналогична системе TN — C, но с повторным заземлением у распределительного устройства гаражного кооператива. От распределительного устройства идёт уже пять проводов, где 3 фазных провода, рабочий ноль N и защитное заземление PE. Это то, что нам нужно. Однако такая система установлена далеко не везде, и платить за неё согласятся не все собственники гаражей, так как стоимость модернизации электросетей в кооперативе не маленькая.


Система защиты TN — C -S

Система ТТ. Схема такой сети идентична системе TN – C, но с отдельным заземляющим контуром. Проводник защитного заземления PE не соединяется с рабочим нулем N, а подключается только к корпусам электромашины, светильника, розеткам. Сопротивление человека равно сотням ом, а заземления — десятки ом.


Система защиты TT

Если человек прикоснется к заземленному корпусу, который находится под потенциалом, через него пройдет не большой ток (делитель), но уже не опасный для жизни. Чтобы такого не случилось нужно в электрощит установить УЗО с током утечки 30 мА. При появлении напряжения на корпусе инструмента, УЗО работает сразу, ещё до прикосновения человека к корпусу.

Варианты контура заземления

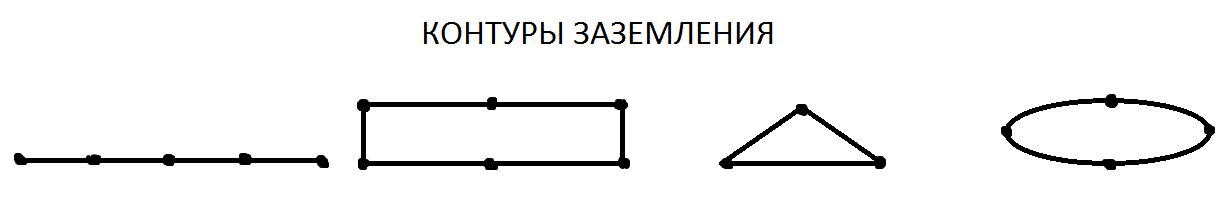

Обычно контур заземления делают треугольником, но можно его делать и с другой конфигурацией. Стандартный электрод изготавливают из уголков 50 на 50 мм и в длину 2- 2,5 метра. Уголок можно заменить трубой 32 мм с толстыми стенками от 3,5 мм. Медный гибкий провод для соединения контура с электрощитом, берут диаметром 6 мм², а алюминиевый 16 мм².

Полоса железа для соединения электродов должна быть 4 см в ширину и 5 мм в толщину, можно и больше. Копают треугольную траншею со стороной 1,2 метра. Далее в углы вбивают остро обрезанные болгаркой электроды таким образом, чтобы они находились ниже уровня почвы на 0,5 м.


Вид места сварки уголка

Соединяют электроды стальной полосой методом сварки. Место сварки закрашивают от коррозии. Гибкий медный провод подсоединяют к болту, приваренному в угол контура заземления, и провод подключают к электрощиту. Траншею контура заземления засыпают грунтом.

Типы схем заземления

Существует четыре основные схемы, которыми пользуются многие электрики. Рекомендуется детальнее ознакомиться с их описанием и отличительными особенностями.

Система TN-S

Среди наиболее надежных схем заземления электрической сети гаражного помещения выделают TN-S. Однако многие электрики отказываются пользоваться ею, так как монтаж системы занимает много времени.

При выполнении монтажных работ человеку придется позаботиться о том, чтобы от подстанции к автогаражу были проведены провода N и PE. Самостоятельно это сделать сложно и поэтому приходится пользоваться помощью специальных компаний, услуги которых стоят недешево. Люди считают это экономически невыгодным и выбирают более дешевые методы.

Схема TN-С

Этот метод намного популярнее предыдущего, так как он не требует больших финансовых затрат. При использовании схемы проводник с фазой подключаются к электрическому щитку, установленному внутри автогаража. При подключении заземляющего контура PEN-провод разделяется на отдельные проводки N и РЕ. Это позволяет владельцу гаража подключить контур собственноручно.

Однако у этой схемы имеется недостаток, который связан с тем, что фаза может перейти на все устройства, подключенные к сети. Такая проблема возникает, если совмещенный провод разрывается. Это приводит к следующим последствиям:

  • возможность удара током при работе с приборами;
  • подача высокого напряжения на подключенные инструменты.

Схема заземления TN-С-S

Опытные электрики советуют пользоваться именно этой схемой, так как она в разы безопаснее остальных. Однако при проведении заземляющего контура таким методом придется потратить немало финансовых средств. Большая часть денег будет израсходована на проведение кабеля к гаражу, а также на полную модернизацию электропроводки.

Используя схему TN-С-S, проводник подстанции подключают к распределительному щитку гаражного кооператива. После этого к строению проводят пятижильный провод.

Система заземления ТТ

Людям, которых интересует простое заземление, следует обратить внимание на схему ТТ. В этом случае владельцу гаража придется самостоятельно сделать контур из нескольких электродов, которые вкапываются в грунт неподалеку от автогаража. К главным достоинствам такой технологии относят то, что она не требует вложения денег

К главным достоинствам такой технологии относят то, что она не требует вложения денег.

Горизонтальный заземлитель

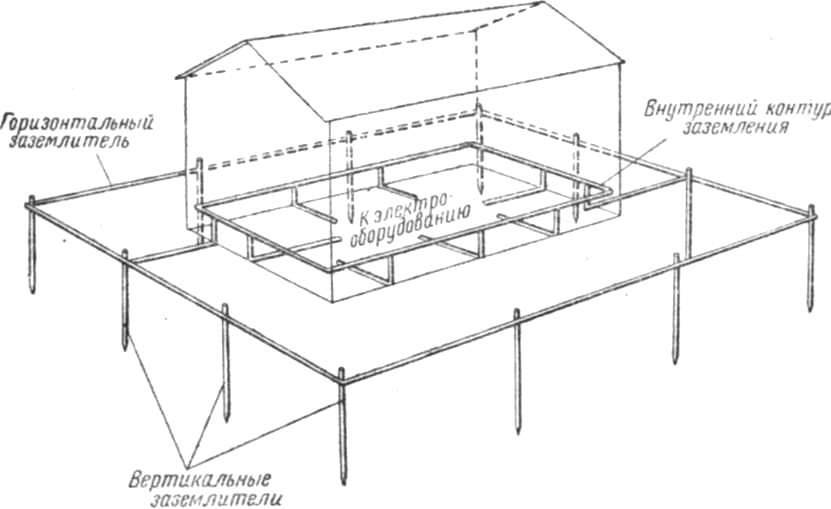

Для организации в гараже горизонтального заземления металлическая полоса укладывается на поверхности выкопанной траншеи. Далее на нем при помощи сварки закрепляется болт, к которому подводится медный или алюминиевый кабель. Второй конец последнего присоединяется к шине РЕ, расположенной в распределительном щитке. В завершении траншею следует закопать рыхлым грунтом, исключив из него предварительно камни и строительный мусор.

По окончании всех работ по заземлению в гараже рекомендуется проверить созданную электросеть. Для этого необходимо обратиться к специалисту, имеющему соответствующее оборудование, посредством которого можно измерить показатели контура заземления. В случае, когда полученный результат превышает 47 Ом, в бетонном полу следует пробить несколько дополнительных отверстий для установки электродов.

Если гараж располагается около частного дома, то проведение описанной выше работы не потребуется. Достаточно протянуть к постройке 3-жильный кабель от распределительного щитка, расположенного в жилище. Предполагается, что жилище на момент проведения работ оборудовано заземлением.

Составляем схему

Процедуре разводки электропроводки в гараже предшествуют подготовительные мероприятия, начинающиеся с составления плана размещения электрооборудования и электрической схемы.


Схема размещения электрооборудования в гараже: 1 – электрощит; 2 – распредкоробка; 3,5,7 – блоки розеток; 4 – боковое освещение; 6 – распредкоробка и светильники смотровой ямы; 8 – понижающий трансформатор; 9 – аварийное освещение; 10 – рабочее освещение

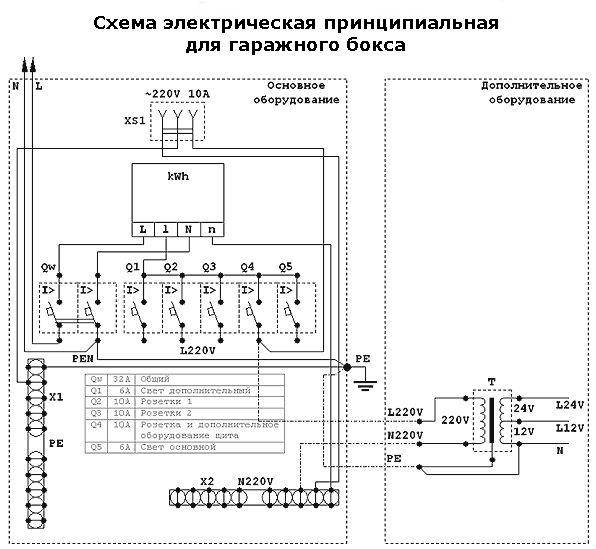

Схема электрическая принципиальная для гаражного бокса со счетчиком и понижающим трансформаторомВ соответствии с этими схемами основываются все последующие действия по обустройству местной электрической сети. При подготовке эскиза учитывается, что схемы электропроводок гаражей содержат следующие обязательные элементы:

  1. Вводное устройство, представленное мощным рубильником или автоматическим выключателем;
  2. Счетчик электрический;
  3. Понижающий трансформатор;
  4. Линейные автоматы и УЗО;
  5. Розетки, выключатели, светильники, а также распредкоробки и подрозетники (подрозетники предназначены для установки как розеток, так и для выключателей).

Устройство контура заземления
