Подготовка дверного проема
Сборка конструкции из доборных планок
Приступаем к сборке конструкции из доборных планок.
Для начала обрезаем неровную часть каждого добора.
Верхняя планка нам нужна длиной 85 см, поэтому, обрезав лобзиком, отмеряем от ровного конца 85 см и тоже обрезаем.
Размер боковых планок можно узнать следующим образом. Берём высоту проёма, в нашем случае она составляет 207 см, и вычитаем из неё 2 см – 1 см на толщину добора и 1 см на запенивание. После всех запилов начинаем собирать саму конструкцию. Для этого отмеряем от каждого края верхнего добора по 0,5 см, прочерчиваем линию для удобства и просверливаем на этом расстоянии 2 отверстия диаметром 3 мм на произвольном расстоянии друг от друга.
После этого прислоняем боковые доборы к верхнему так, чтобы край бокового шёл по срезу верхнего добора:
Далее, придерживая конструкцию в таком положении, просверливаем через готовые отверстия боковые планки и заворачиваем саморезы размером примерно 3 на 50 мм. Должна получиться П-образная конструкция, готовая к монтажу.
Примеряем её в проёме. Если всё сделано правильно, она легко помещается.
Проделываем отверстия в боковых планках:
Их нужно просверлить на одинаковом расстоянии друг от друга по всей длине и ровно посередине по ширине. В нашем случае доборы были на 15 см, значит, середина добора составляет 7,5 см.
Длина планки составляет 205 см. Отступаем снизу 10 см и делим на 5 частей. Получается, что отверстия будут идти через каждые 39 см. Сами отверстия могут быть различными. Это зависит от того, какие вы используете крепежи. К примеру, можно сделать отверстия на 3 мм и потай на 8,5 мм и закрепить при помощи дюбеля-“ежа” и самореза по дереву – дюбель-“ёж” и сквозь планку саморез по дереву. Можно просто использовать дюбель-гвоздь, как в нашем случае.
Но в случае дюбель-гвоздя необходимо отверстие делать уже на 6 мм и потай на 10 мм.
При креплении доборной планки к стене не нужно забывать, что всё нужно делать исключительно по уровню.
(рисунок 28)
Не забывайте проверять уровень даже после того, как вы уже закрепили планку, чтобы убедиться, что ничего не сместилось. При выравнивании нужно обязательно оставить расстояние для запенивания между добором и стеной. Для этого в качестве прокладки можно использовать деревянные брусочки.
В зависимости от ровности стены соответственно брусочки получаются разные. После того, как мы выставили конструкцию в проёме, можно приступать к запениванию.
Запенивание производится снизу вверх с обеих сторон.
Инструкция по монтажу
Известно, что межкомнатные пластиковые или деревянные двери книжка и гармошка немного различаются, во время сборки также есть некоторые различия. Но к общим моментам следует отнести:
- Установку в отделанный проем.
- Строгие требования к геометрии дверного проема (отсутствие отклонений по вертикали и горизонтали).
- Строгий контроль вертикальности установки (даже при незначительных отклонениях будет клинить система и стираться ролики).
Рис. 7. Схема установки складной конструкции
Установка двери-гармошки
Пошаговая инструкция по фиксации гармошки состоит из нескольких этапов. Сначала собирается комплектация, в состав которой входит пара боковых длинных и одна верхняя или нижняя короткая направляющая, оптимальное число ламелей, крепежи (клипсы, саморезы), ролики, упоры.
Схема крепления выглядит следующим образом:
- Определяются размеры проема, по высоте отрезаются боковые направляющие. Для ровного распила применяется стусло и пила с полотном для металла. Величина верхней направляющей должна быть меньше ширины проема (учитывают размер боковых направляющих около 3-4 см), измеряют и режут.
- Следует измерить и отрезать снизу пластинки полотна. Высоту ламели следует определить путем отнимания от высоты проема размера нижнего зазора (0,7-1 см), величину направляющей и ролика. Ненужные части отпиливаются торцовкой, болгаркой или ручной пилой.
- Начинается монтаж. Берется замковая планка, в которую монтируется торцевая направляющая. На каждой ламели крепятся поворотные ролики с помощью винтов.
- Проводится сборка полотна. Если имеются гибкие вставки, то в верхней и нижней части проема их крепят винтами.
Рис.8. Схема сборки складного полотна
- Для крепления упора складывается полотно и замеряется его ширина. Параметры переносят на верхнюю планку, в центре сверлится отверстие для стопора, который фиксируют винтом.
- Начинается установка двери в проем. Осуществляется разметка места верхней планки, которая может крепиться на клипсы (с определенным шагом).
- Смазываются и ставятся в паз верхней направляющей ролики, затем ее защелкивают в клипсы.
- Так же ставят боковые планки.
- Ставится ручка.
Рис.9. Инструкция по монтажу двери гармошки
Некоторые складные двери монтируются на дюбель-гвозди. Гармошки из стекла и дерева обычно выполняют по размерам проема индивидуально. Для уменьшения или увеличения ширины полотна нужно убрать планку, фиксируемую к проему, добавить или отсоединить определенное количество секций. После этого крайнюю створку ставят на место.
Установка двери-книжки
Поэтапное руководство по установке конструкции книжки включает сборку коробки, которая продается в комплектации, имеет П-образный паз для монтажа ролика. При использовании старой коробки в нее придется монтировать профиль нужного сечения. Также нужно монтировать петли на ту часть двери, которая будет раскрываться. При покупке готового комплекта выемки будут готовыми и нужно будет после разметки сделать отверстия, вкрутить саморезы.
Практичнее всего будет приобрести готовый комплект двери книжки
Оба полотнища монтируются петлями-бабочками или скрытыми крепежами. Желательно выбирать скрытые петли, которые в открытом виде почти не оставляют зазора, являются более прочными к высоким нагрузкам. Но петли скрытого типа сложнее в установке. Для более легких конструкций подойдут «бабочки».
Рис.12. Петля «бабочка» устанавливается в простых конструкциях
После врезки петель в верхний торец полотнища крепится ролик. Далее навешивается на короб первая часть и фиксируется вторая (предварительно заводится в паз поводком). На завершительном этапе крепятся ручки и наличники к проему.
Изготовление двери своими руками
При желании изготовление и установка двери «гармошка» может быть выполнена самостоятельно
В данной ситуации, при отсутствии существенного опыта важно ориентироваться на инструкцию. При этом самым трудным процессом является подбор подходящих деталей фурнитуры
Намного проще и эффективней приобрести комплект, наиболее гармонично сочетающийся с цветовой гаммой полотна и общего интерьера помещения
Намного проще и эффективней приобрести комплект, наиболее гармонично сочетающийся с цветовой гаммой полотна и общего интерьера помещения.
Для изготовления створок потребуются строительные материалы в виде МДФ листов с ламинированным покрытием. Использование ДСП плит недопустимо для дверей гармошек, поскольку физические качества материала не отвечают необходимым требованиям.
Следует помнить, что установка двери «гармошка» своими руками требует наличия определенного набора составляющих элементов:
- Направляющих профилей либо заготовок под них;
- Осевых стопорных элементов и стержней;
- Комплекта роликовых механизмов для всех сдвижных створок. В случае монтажа изделия с нижней направляющей количество кареток увеличивается вдвое;
- Листы МДФ со специальной перекрывающей кромкой;
- Комплект саморезов, петель и дверных ручек;
- Столярный клей. Для изготовления дверей гармошкой наиболее подходящими являются «Момент» и «Титан».
Для монтажа петельных механизмов необходимо произвести подрезку специальных пазов под пластины механизма. При этом глубина, длина и ширина среза должна соответствовать габаритам пластин. Установка дверных ручек производится согласно технологии и в зависимости от вида изделия.
Процесс изготовления створок
После проведения всех необходимых расчетов выполняется разметка МДФ листов на створки с последующим вырезанием панелей. Торцевая часть каждой створки требует обработки и выравнивания. Для этого используется наждачная бумага, позволяющая не только сгладить неровности, но и убрать пыль и прочие сторонние частицы.
Заготовки после частичной обработки наждачной бумагой оклеиваются кромкой по торцевой части. Для качественной проклейки изделие необходимо прижать и в зафиксированном виде оставить на 12 часов. По прошествии данного времени каждая створка аккуратно проверяется на качество проклейки. После этого допускается производить разметку створок под установку петель.
Этапы установки «гармошки»
Сборка пластин двери в одно целое, для чего их раскладывают на полу, рядом друг с другом. Способ скрепления между собой может несколько различаться (в зависимости от производителя), но принцип несложный. В итоге должно получиться цельное полотно.
Боковые планки. Они устанавливаются вертикально (проверяется уровнем) и жестко фиксируются в проеме. Установка направляющих. Если их длина больше, то алюминий (пластик) легко можно обрезать ножовкой по металлу.
Нужно обратить внимание на отверстия в направляющих для крепежа к проему. При их укорачивании отрезается та часть, где расположены отверстия
Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см
Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.
Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см. Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.
Крепление направляющих. После разметки производится сверление отверстий и установка гильз под крепеж.
Еще до начала работ необходимо проверить «геометрию» проема. Здесь главное – строгая горизонтальность, особенно если направляющих 2 (верх и низ). Поэтому нужно воспользоваться строительным уровнем. Практика показывает, что при снятии наличников и демонтаже коробки открывающийся проем не является идеальным прямоугольником. А параллельность верха и низа, а также боков при установке «гармошки» обязательна.
Нужно ориентироваться по обстоятельствам. Или коробку оставить и древесину выровнять, отшлифовать, или убрать все, но горизонтальность обеспечить укладкой дополнительного слоя раствора. Но при этом и крепеж должен быть более длинным, чтобы он доходил до материала проема.
После этого дверь навешивается на направляющую (бегунки вставляются в паз), и «сборка» крепится к верхней части проема по ранее сделанной разметке. Далее – скрепление задней полупанели с установленной вертикальной планкой.
На «переднюю» полупанель (замковую) ставится магнитная защелка. В последнюю очередь устанавливается дверная ручка.
Установка двери
Последний этап – непосредственно установка двери. Для начала нужно установить верхнюю направляющую, она крепится к верхней поперечной планке короба. В идеале её можно врезать в лутку таким образом, чтобы между полотном и коробом оставался зазор лишь в пару миллиметров. Затем, заранее собранную дверь-книжку, нужно обеспечить бегунками, для двухстворчатой двери эту деталь крепят в верхнем торце с внешнего края. Для ограничения движения с противоположной стороны на рельсе устанавливается дополнительный винт.
Схема монтажа двери-книжки
Чтобы завести полотно в направляющую, нужно прижать колесико бегунка и протиснуть его в смазанную солидолом рельсу. Можно выполнить это еще до конечной фиксации элементов в коробе. Кстати, необязательно использовать роликовый механизм, можно обойтись и одними только петлями, но это значительно ослабит конструкцию.
В последнюю очередь выполняется врезка ручки и замка, делается это так же, как и для обычных раздвижных дверей. Также не забудьте установить наличники. На этом процесс установки можно считать завершенным.
Сколько места нужно для открывания двери: сравниваем популярные, складывающаяся дверь книжка
Изготовление и монтаж дверей-гармошка своими руками: пошаговая инструкция и видео примеры
Подготовительные работы
- Подготовим проём к монтажу: удаляем старую дверную коробку, сбиваем раствор до кирпичной кладки или бетонной стены. Необязательный этап. Вы можете оставить все как есть, это решение существенно упростит и ускорит монтаж, но вы ощутимо сузите проем. Что не рекомендуется для складных дверей.
- Из доборов изготавливается коробка без порога. Аккуратно вставляете ее в проем и максимально прочно фиксируете с помощью брусков или клиньев. Нам нужно, чтоб при последующем креплении она не прогибалась.
- Сверлим и длинными анкерными болтами прикручиваем нашу коробку. 3-5 мест крепления на каждой стороне. Запениваем все получившиеся просветы между рамой и стеной.
Монтаж дверного полотна
Изображение с сайта: mirrestavracii.ru
И, наконец, перейдем к вопросу, как своими руками сделать складные двери-гармошку.
- Исходя из размеров полученной коробки размечаем лист материала, из которого намерены сделать панели.
- Если вы делаете из дерева или его производных, обрабатываем торцевые кромки наждачной бумагой №0. Протираем от пыли. На торцах клеим кромку.
- Ждем, когда детали приклеятся. Обычно на это уходит больше 12 часов.
- Размечаем точки установки фурнитуры.
- На крайней панели в отмеченных местах делаем отверстие под металлические оси (внизу, вверху). Закрепляем оси.
Помните, металлические оси должны располагаться симметрично.
- На панели, которая предполагается последней, ставим роликовый бегунок.
- Укладываем полотна на пол или стол так, как их предполагается соединять.
- Между панелей располагаем три петли. Петли одного уровня размещайте на одной высоте. Иначе они будут перекошены, и на полотне появятся трещины. (Или если вместо петель предполагалось соединение боковыми шарнирными профилями, то на этом этапе нужно с их помощью соединить полотнища).
- Скрепляйте полотна так чтобы, при полном раскрытии полотна двери между ними оставался трехмиллиметровый зазор.
- На соответствующей панели вырезаем паз под ручку.
Монтаж двери в коробке
Изображение с сайта: dveridoc.ru
Разберем, как крепится дверь-гармошка:
- Устанавливаем направляющий рельс. В нем сверлим отверстия для прикрепления к косяку. Шаг 25-30 см. Прикручиваем с одного конца, так направляющая могла двигаться.
- Монтируем защелку: заводим в нее ось торцевой панели и вставляем в рельсу бегунок каретки.
- Вешаем створку. Ее нужно сложить, поднять, а потом завести металлические оси в посадочные пластины.
- Полностью прикрепляем направляющую.
- Крайнее полотно прикрепляем к оси каретки. Регулируем расположение створок и их ход специальным регулировочным ключом.
Когда будущая дверь шире чем 1 м, устанавливают еще несколько бегунков вверху и внизу проема, делают опору. Для чего в нижней части коробки располагают нижнюю рельсу, куда заводят колеса каретки, закрепляемые на панелях.
Завершение работ
Когда вы все закрепите, настроите и проверите, устанавливайте фурнитуру на дверное полотно. Установите наличники и все – ваша дверь готова.
На этом видео вы можете увидеть, как установить своими руками пластиковые межкомнатные двери-гармошку заводского производства.
Еще одно видео о том, как поставить пластиковую дверь-гармошку.
Межкомнатные двери-гармошка, которые устанавливают в этом видео, также заводского производства.
Надеемся, что с нашей помощью вы сможете легко и быстро сделать и установить складные двери.

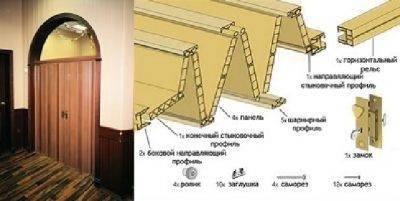

МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ ДВЕРИ-ГАРМОШКИ.
Установка двери гармошка
Перед тем как установить дверь гармошку, приведите ее части в сложенное положение. Для монтажа потребуется установить дополнительные металлические стержни, которые помогут зафиксировать створки. Обычный монтаж двери гармошка включает следующие этапы:
- обустройство дверной коробки;
- монтаж направляющего профиля;
- навешивание полотна;
- крепление фурнитуры.
Каждый из этапов имеет свои особенности, поэтому перед началом установки двери гармошки потребуется внимательно изучить информацию от специалистов. Тогда вы точно не ошибетесь и оформите межкомнатный дверной проем правильно.
Обустройство короба
Как обычно, установка двери начинается с подгона размеров и подготовки коробки. При применении складной конструкции эта часть состоит из:
- направляющего профиля;
- боковых шин.
При проведении монтажа следует сначала отметить положение направляющего профиля. После этого, используя карандаш, нужно нанести разметку, по которой будут ставиться клипсы (соответственно, по местам расположения этих значков потребуется просверлить отверстия). Крайние крепления размещаются на расстоянии 1 см от стены, далее размещают еще 2-3 штуки с шагом в 5-7 см. После этого шаг можно увеличить до 10-15 см, устанавливая остальные клипсы.
Установка направляющей
Направляющая для двери гармошки, благодаря которой полотно и способно в итоге передвигаться и складываться, крепится в верхней или нижней части дверного проема (в зависимости от пожеланий владельца). Второй вариант считается более предпочтительным, поскольку в таком случае межкомнатные двери оказываются надежными и служат долго. Зато при монтаже направляющей с верхней стороны дверного проема не потребуется оборудовать порог, что позволит сэкономить время и средства. Поэтому установка двери гармошка должна производится в том формате, которые наиболее удобен для жильцов.
Монтаж двери гармошка
Если вы правильно определились с тем, как собрать дверь гармошку, проблем с установкой полотна не возникнет. Нужно разместить его в пространстве дверного проема и завести ползунковый механизм внутрь направляющей. Лучше заранее смазать профиль, чтобы обеспечить нормальную эксплуатацию двери гармошки. После этого останется:
- закрепить направляющий профиль в пространстве дверного проема клипсами;
- край двери гармошки разместить на боковом профиле;
- закрепить часть двери с замком аналогичным образом на другой стороне.
В итоге монтаж раздвижных дверей гармошка будет практически завершен. Останется только прибить наличники и поставить заранее приобретенную фурнитуру.
Крепление фурнитуры
Обычно единственным типом комплектующих, которые располагаются на поверхности двери гармошки становится ручка. Ее размещают с двух сторон полотна в месте, удобном для пользователей. На первом этапе с помощью дрели в складной двери делают отверстие, где будет в дальнейшем размещаться изделие. Учтите, что сильно дергать за ручку гармошку нельзя, иначе она быстро выйдет из строя, поскольку механизм износится (или же произойдет повреждение дверного проема).
Количество полотен
В первую очередь двери-купе, как их ещё называют, отличаются по количеству и ширине полотен, которые зависят от параметров дверного проема или ниши, которую вы хотите закрыть.
- Для стандартного проема достаточно одного подвижного полотна, которое полностью его перекроет в закрытом положении.
- Для широких проемов целесообразнее использовать два полотна, нежели одно широкое.
- Если же вы хотите перегородить комнату, разделив её на функциональные зоны, не обязательно выстраивать перегородки — достаточно установить многостворчатые раздвижные двери. В зависимости от ваших потребностей, подвижными могут быть все полотна, либо только центральные или только боковые. Варианты могут быть любыми.
САМОСТОЯТЕЛЬНОЕ ИЗГОТОВЛЕНИЕ И МОНТАЖ ДВЕРИ-ГАРМОШКИ.
Какие материалы используются для изготовления дверей-гармошек
Следует в числе прочего отметить, что в целом такой тип дверей требует использования материалов максимально легких. К таковым, в частности, относятся:
- МДФ;
- алюминий;
- пластик.
У каждого из вышеназванных материалов есть свои преимущества и недостатки. Так, МДФ:
- плохо переносит царапины;
- повышенную влажность;
- легко деформируется, если неправильно хранить.
Из пластика же изделия получаются:
- очень легкие;
- хорошо очищаются от грязи;
- долго служат.
Но звуки сквозь них проходят практически беспрепятственно.
По словам мастеров, с последним вариантом при установке приходится мучиться значительно меньше. Отдельные элементы легко подгоняются и соединяются. Готовые двери без труда регулируются. Впоследствии отремонтировать их достаточно просто, если не произошло разрушение основных элементов конструкции. Однако в последнем случае понадобится менять полотно полностью – это еще один серьезный недостаток рассматриваемой модели.
МДФ – сравнительно тяжелый материал, из-за чего дверь-гармошку нередко заклинивает. При этом вся конструкция требует надежного крепежа и тщательного выравнивания. Игнорирование этих требований приводит к быстрому выходу из строя изделия.
Как бы там ни было, но устанавливается складная дверь такой конструкции довольно легко. Впрочем, лучше будет позвать на помощь еще одного человека – так работа пойдет быстрее.
Межкомнатная складная дверь-книжка: принцип действия и разновидности
Межкомнатная дверь-книжка может иметь одну или две створки, которые, в свою очередь, могут делиться на любое количество секций, в зависимости от их ширины. Когда необходимо открыть или закрыть двери, секции отодвигаются в сторону при помощи роликов, движущихся по направляющим. Дверь фиксируется в открытом и закрытом положении при помощи специальных фиксаторов.
В зависимости от того, каким образом было произведено закрепление дверной конструкции в проеме, можно выделить два основных варианта. Первый вариант – использовать стандартные дверные петли. Это удобно, так как позволяет прикрепить дверь вплотную к коробке, не оставляя зазоров. Второй вариант – использовать специально предназначенные для этого опоры. Они монтируются к полу и к верхнему брусу.
Скрепление между собой отдельных секций выполняется при помощи петель, что и позволяет конструкции легко собираться
Стоит уделить особое внимание тому, чтобы все элементы были соединены между собой максимально качественно, и с использованием прочных элементов. Иначе любые резкие воздействия приведут к неисправности двери
Второй способ разделения складных дверей-книжек на группы – количество секций. Выделяют два основных типа: книжка и гармошка. В книжке количество секций значительно больше, а их ширина меньше. Такой вариант считается более презентабельным и прочным. Книжки, соответственно, состоят из нескольких крупных секций.
Полезный совет! Дверь-книжку можно использовать как в качестве межкомнатной перегородки, так и для отделения зон внутри одного помещения. Нередко можно встретить использование такой конструкции для шкафов.
Рассматривая особенности конструкции таких дверей, также можно выделить такие варианты:
- односторонние;
- двусторонние;
- симметричные;
- асимметричные.
В зависимости от того какие материалы использовались для изготовления межкомнатной складной двери-книжки, выделяют те, для которых был использован только один тип материала, например, металл, пластик или дерево. Или же комбинированные, где между собой сочетаются различные варианты. Например, каркас может быть металлическим, а створки деревянными или со стеклянными или пластиковыми вставками.
Последний способ разделения дверей-книжек – тип покрытия. В зависимости от этого выделяют:
- окрашенные модели;
- двери с ламинированным покрытием, для которого используется специальная пленка;
- двери с тонировкой, для которой применяют специальные лаки с различной степенью плотности и прозрачности;
- шпонированные.
Монтаж дополнительной фурнитуры
Так как дверь между комнатами используется довольно часто, нужна надежная и удобная фурнитура: ручки, замки, фиксаторы.
Специалисты рекомендуют использовать в дверях такого типа утапливаемые в полотно ручки, которые при складывании системы не повредят стену или соседнее дверное полотно. Также стоит учесть, что выступающая ручка может травмировать проходящего через дверной проем человека. Особенно это актуально в тех случаях, если проем довольно узкий.
Складная дверь гармошка состоит из трех направляющих: верхней (1в), и двух боковых — левой (1а) и правой (1б), а также двух полупанелей, левой и правой (3), основных панелей (5) и элементов соединения панелей между собой: соединительного шарнира (4), стыковочной рейки (2), замковой панели (6). Полотно двери ходит по верхней направляющей при помощи бегунков (7) и фиксируется стопорами (8). Направляющие рейки крепятся к проему саморезами (11). Закрывается дверь с помощью ручки на замковой панели (9) и защелки (10), которая крепится к правой боковой направляющей
Доводчики, использующиеся для плавного закрытия дверных полотен, уместны только в тех случаях, когда конструкция довольно габаритная и двери часто открываются и закрываются.
