Схемы, чертежи, расчеты

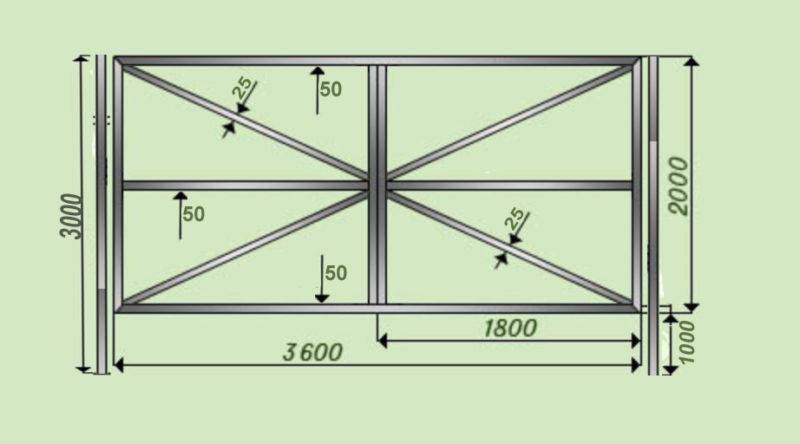

Чертеж гаражных ворот с калиткой
Чтобы конструкция была надежной, рекомендуется перед началом работ создавать эскиз будущих ворот. Для этого можно воспользоваться уже существующими схемами или спроектировать систему самостоятельно. На чертеже должны быть отражены габариты основных элементов. Трехмерную модель конструкции можно подготовить в графической программе
При этом надо учитывать важность расчета опор для рамы. Они должны иметь достаточную прочность и выдерживать массу раздвигающихся створок
Размеры ворот зависят от габаритов машины и ширины гаражного помещения. Дистанцию от рамы до корпуса авто нужно делать достаточно большой (минимум – 0,3 м с каждой из сторон), в противном случае возможны повреждения транспортного средства.

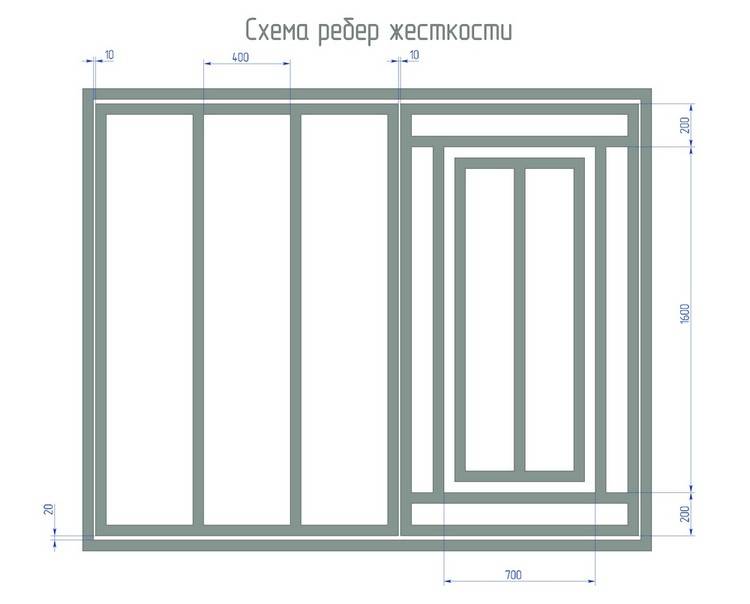

Если решено сделать на створке калитку, нужно заранее определить ее местоположение.
Из каких материалов можно сделать
Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.
Вариант №1:
- Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
- Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
- 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.
Вариант №2:
- Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
- Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
- 4-6 петель.
- 4 металлические пластины под петли.
Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.
Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.
Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.
Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.
Разновидности моделей с подъемным механизмом
Все ворота подъемного типа можно поделить на 2 группы:
Установка ворот подобного типа станет отличным решением в гаражах, где:
- притолока дверного проема гаража имеет слишком низкий уровень либо отсутствует вовсе;
- владелец просто хочет как можно лучше защитить гараж от непрошеных гостей;
- нужно сделать свой гараж современным и максимально удобным.

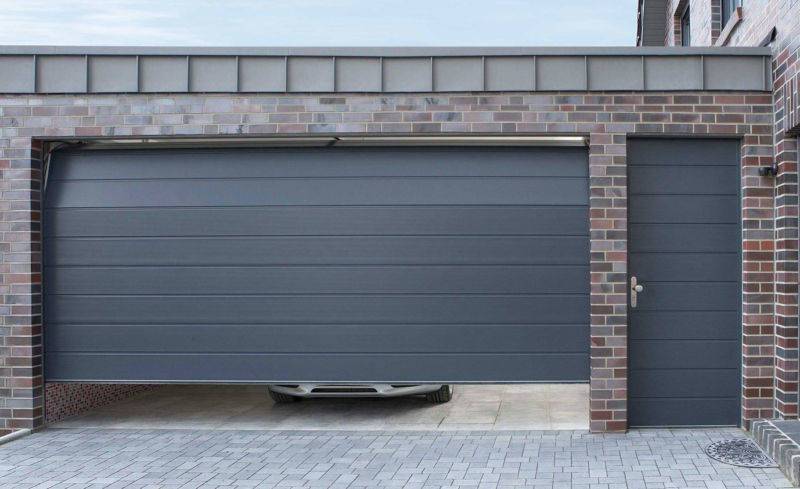

Очень удобно подумать об установке секционных моделей тогда, когда в помещении для автомобиля достаточно места, чтобы можно было переводить ворота из одного положения в другое. По технологии установки они очень похожи на уже полюбившиеся многим поворотные варианты: местом для их расположения выступает внутреннее пространство под потолком. Основу данной конструкции создают секции, сохраняющие подвижность одна относительно другой. Если использовать этот вариант ворот, то доступ в гараж открывается благодаря перемещению секций по направляющим вверх, которые установлены по поверхности стен и потолка. Откидные ворота своими руками имеют ряд преимуществ.
Изготовить откидные модели можно из любого материала: металллопрофиля, металла и других
Из каких материалов изготавливают
Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:
- дерево;
- металл;
- сэндвич-панели.
Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.
Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.
Изготовление
Металлические распашные ворота для гаража — наиболее доступный вариант. В конструкцию имеет смысл также включить калитку. Она позволит проходить в гараж, не открывая створки. Особых сложностей возникнуть с калиткой не должно. На чертеже она будет ограничена рамой и усилена дополнительными балками.
Первым шагом в изготовлении будет разработка чертежа. Как было отмечено выше, обычно берут стандартную схему и дополняют её по своему желанию, например, калиткой. Металлические распашные ворота будут состоять трёх элементов:
- Полотно из листов металла. Этот элемент будет самым тяжелым в конструкции.
- Каркас. Его выполняют из прокатного уголка.
- Крепеж. Из материалов вам будут необходимы стальные уголки 65 на 65 миллиметров, оцинкованная сталь/алюминий, профиль.
Рекомендуется брать сталь с толщиной от трёх миллиметров и больше. Помимо этого, для ворот понадобятся петли и замки. Из инструментов вам пригодится болгарка, сварочный аппарат, измерительные приборы.
После покупки стройматериалов можно начать изготовление внешней и внутренней рамы. Из уголка вырезают заготовки требуемого размера. Заготовки выкладывают на землю в виде будущей рамы. Форму измеряют уровнем
Обращайте внимание на отсутствие неровностей и перекосов. Они крайне негативно влияют на надежность конструкции и её долговечность
Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами. Сделайте из них подкладки и еще раз проверьте форму на неровности.
Как сварить ворота в гараж?
После проверки следует приступать к сварке. Качество сварных швов будет сказываться на прочности будущих ворот, поэтому к процессу необходимо отнестись со всей серьезностью. Затем наступает очередь внутренней рамы. Её изготавливают аналогичным образом – раскладывают на земле заготовки, проверяют и сваривают их. Сварные швы в обязательном порядке отшлифовывают болгаркой.

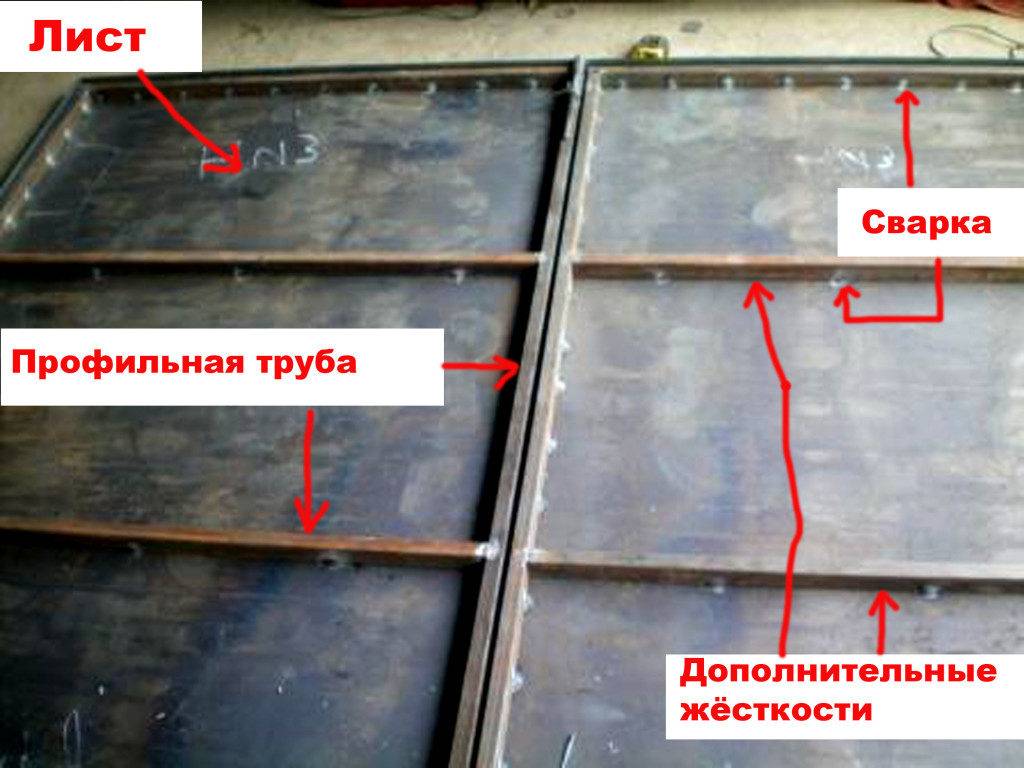

Следующий шаг – работа с обшивкой. Как и в случае с рамой будет два элемента – правая и левая створка. Материал, например, оцинкованную сталь обрезают, исходя из размеров створок.
Обрезать следует, учитывая нахлёст. Достаточным нахлёстом является 1-2 сантиметра листа. После этого полотно начинают крепить к каркасу.
В первую очередь лист необходимо приваривать по углам и к середине. Потом переходят на низ листа и его периметр. Точки, оставшиеся по углам, обрезают.
Теперь можно приступать к петлям и замку. Нижние части петель приваривают к раме. Верхние на наружную створку. Чтобы усилить конструкцию, используют арматуру или металлические полоски. На ворота можно установить штыревой стопор или засов. Решения позволяют надежно закрывать гараж изнутри. Стопор легко изготовить самостоятельно из отрезка трубы.
После всех подготовительных и сварочных работ конструкцию нужно покрасить и установить на гараж. Для этого сначала скрепляют внешнюю и внутреннюю раму, использую пластины из металла. Пластины имеют толщину 4-5 сантиметра. Крепёжный шаг равен 50-60 сантиметрам. Затем ворота навешивают и утепляют.
Створки под гаражные ворота
Первым делом, следует определится с материалом створок. В зависимости от того, каким он будет, изготавливается более или менее прочный каркас под створки.
Чтобы изготовить каркас под створки ворот гаража, чаще всего пользуются профильной трубой 20 на 40, у которой толщина стенки не меньше 2 мм. Она удобна в работе, эстетична и обладает достаточной прочностью.
Для свободного открытия створок, следует позаботиться о зазоре (примерно 5 мм). Следовательно, производим замер внутренних размеров каркаса, и отнимаем 10 мм. А от боковин отнимаем еще 80 мм.
После сварки рамки каркаса створок (в процессе следим за размерами) и примерки ее на воротную раму, следует приступать к перекладинам. Замер размеров производиться при помощи простого приложения трубы на каркас створок.
При обшивке створок профнастилом или вагонкой, можно приступать к навариванию петель, и монтажу, так как обшивка будет производиться поверх готовой конструкции.
Если ворота обшиваются при помощи металлического листа, то именно этим и следует заняться на данном этапе работ. Чтобы это осуществить, следует произвести замер металлического листа, приложить его к рамке створок, выровнять и «прихватить» его при помощи сварки по центру. После этого, следует прихватывать точечно по направлению к краям, с интервалом 20-30 см. Таким образом, можно избежать деформации и изгиба листа при нагреве.

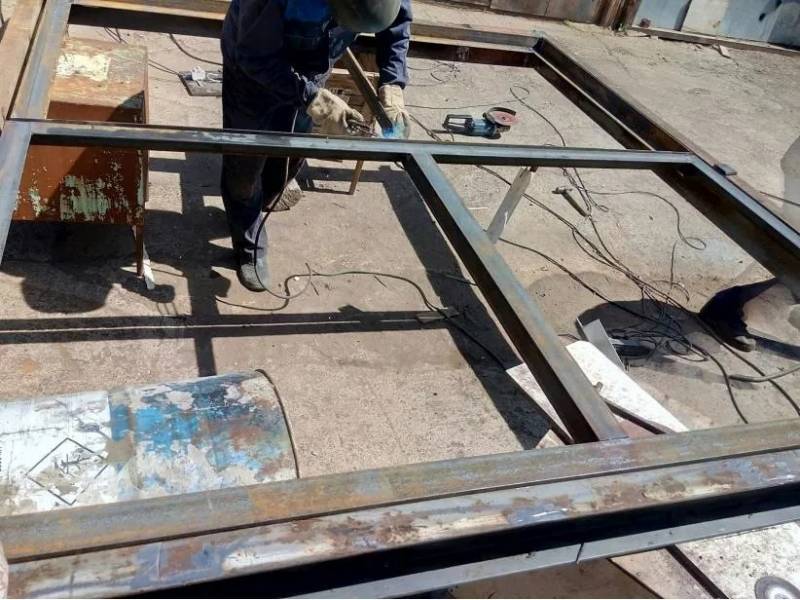

Изготовление несущего каркаса
Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.
Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.
Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.
К сведению. Сварные швы необходимо обработать болгаркой с шлифовальным камнем, после чего обработать места сварки грунтовкой по металлу. После этого приступают к созданию второй части каркаса по аналогичной схеме.
Утепление гаража
В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.
Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.
Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см
Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.
Монтаж опор для ворот
Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.
- Металлические опоры обрабатываются грунтовкой и вскрываются краской.
- В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
- На дне ямы обустраивается подушка из щебёнки и песка.
- Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
- Опоры выравниваются по отвесу и заливаются бетоном.
Установка петель выполняется только после того, как бетон полностью затвердеет.
Конструктивные особенности

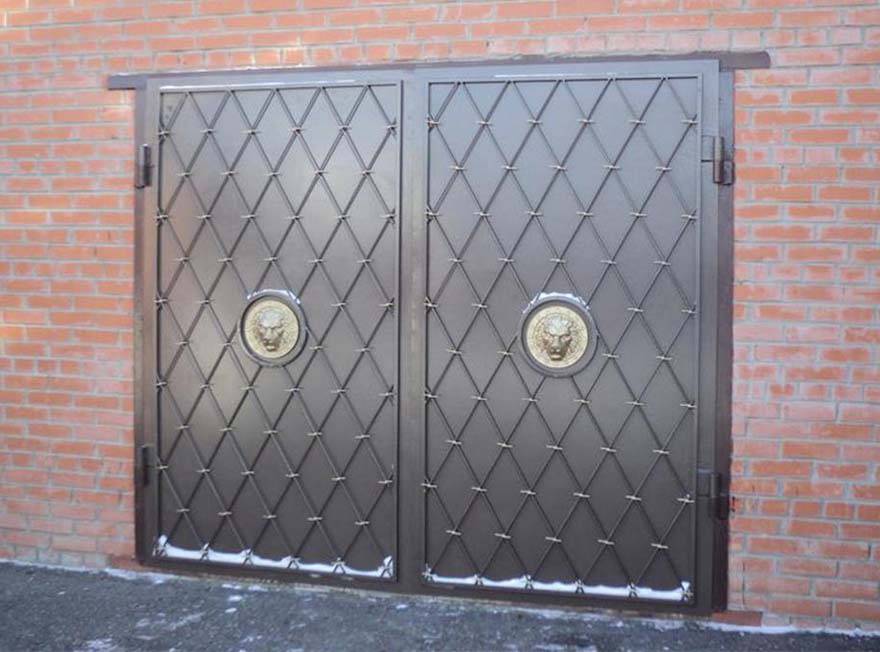

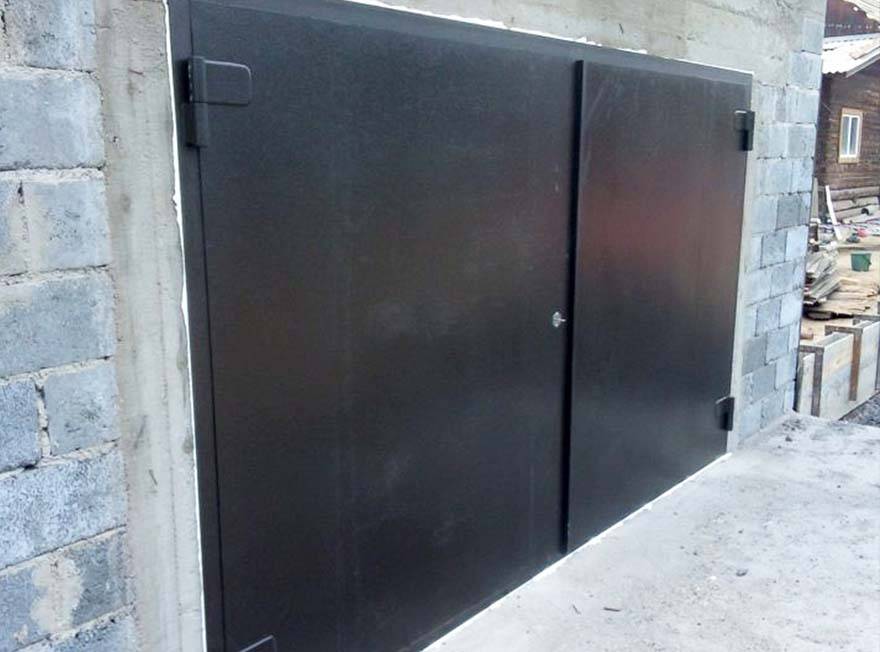

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:
- Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
- Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
- Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
- Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
- Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.
Распашные ворота своими руками
Рассмотрим построение ворот самостоятельно, на примере самой простой и надежной конструкции распашных ворот.
Для начала работы необходимо закупить нужные для конструкции расходные материалы, подготовить (или также докупить) инструменты. Имея материалы и технику можем приступать к работе.
Необходимые материалы для распашных ворот: профили, листы металла, стальные уголки.
Проектирование системы ворот гаража
Далее рассмотрим самый важный этап в постройке ворот – их проектирование
Важно измерять все детали постройки, проверять их уровнем
Проектирование объемов створ ворот, вместе с их особенностями необходимо подготовить заранее. Это поможет учесть все желания владельца будущих ворот и даст определенность в дальнейших действиях.
Набросок эскиза будет простой частью всей работы, для этого необходим обычный лист бумаги. На нем размеряются все основные элементы, а также места соединения петель и расположение замка.
Высота и ширина гаража, как уже было сказано должна быть на определенное расстояние отходить от размеров автомобиля. Чем больше – тем лучше, удобнее.
Общий размер ворот будет варьироваться от 2 до 3 метров в высоту. Что касательно рамы – 5 метров.
Ширина ворот обычно не превышает 2.5 метра.
Работа с рамой ворот
Изготовлением рамы ворот лучше всего заниматься на моменте возведения стен сооружения гаража.
Такое решение поспособствует закреплению ворот в теле постройки, а также обнадежит и добавит прочности.
Возведение стен приостанавливают на этапе, когда фронтальная стена достигла полметра кладки, в это время рабочие занимаются монтажом рамы ворот, а только затем продолжают работу со стеной:
- Для изготовления рамы пригодятся уголки из стали размерами 65 мм, полосы 2-3 сантиметра в ширину и 2-4 мм в толщину.
- Закреплять раму необходимо будет с помощью арматурного прута, работа производится в проеме самого сооружения рамы.
- В инструментах довольно простой набор любого строителя — рулетка, болгарка, уровень, сварка.
Изготовление каркаса
Поговорим о требованиях для изготовления створчатого каркаса. Габариты этого изделия должны быть меньше чем каркас самих ворот.
Если говорить о воротных створках, они изготавливаются из листового материала. Самым подходящим будет лист, от 2 мм толщиной.

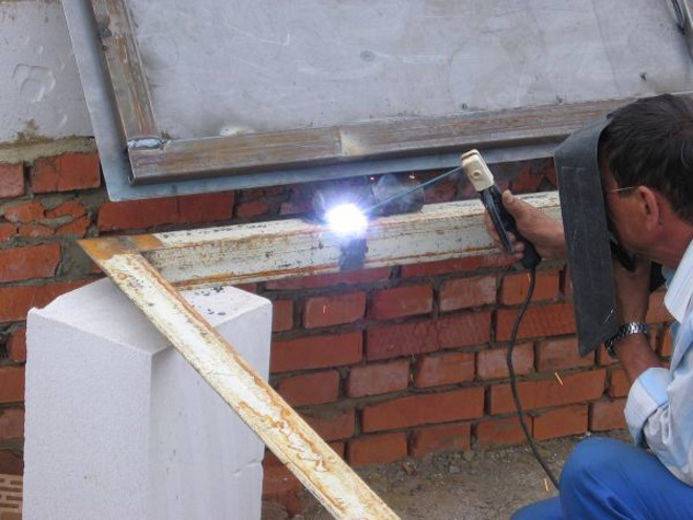

Установка ворот
Первым делом происходит установка рамы ворот, внешняя и внутренняя:
Важно помнить, что устанавливать каркасную часть необходимо на этапе построения фронтальной стены гаража. Используя уровень и угольник, проверяйте ровное расположение каркаса.
Соединение обеих рам происходит с помощью металлических пластин
Их ширина примерно 40 мм. Привариваются же рамы с расстоянием 60 мм.
Верхняя часть каркаса требует приварки арматурной прутки (15-20 см). Это поспособствует надежной фиксации в проеме.
Далее выкладывается фронтальная стена здания, это делается способом вымуровавыния прутки в кладку.
Для конструкционной вершины понадобится балка перекрытия, металлическая или бетонная, на ваше усмотрение.
Последним этапом происходит накладывание створок на петли и проверка всей работы ворот. Важно, чтобы ничего не мешало им открываться и закрываться.

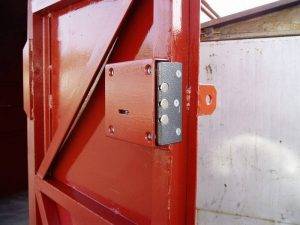

Установка замков, утепление
Для утепления вы можете использовать различное множество материала. Например пенопласт, минвату. Самым распространенным вариантом сейчас считается утепление пенополистеролом:
- Материал, который вы решили использовать, необходимо зафиксировать облицовкой, например таким материалом как вагонка.
- Далее раскладывается утеплитель внутрестворочно.
- Сверху рекомендуется набить фанеру.
Что касательно замков. Тут вы уже можете решить самостоятельно, какой сложности запорная система вам необходима.
Если брать самые популярные варианты, это такая система, в которой одна из створок закрывается внутри ворот, а другая снаружи самим замком.
В этой статье мы на примере рассмотрели основные требования в построении гаражных ворот, разобрались с типами ворот.
Начертили схему, помечая на ней самые важные детали. Изготовили каркас и раму ворот. Оснастили их замком и утеплили.
Придерживаясь советов и всех деталей данного текста, учитывая и перепроверяя размеры ваших изделий – отличные ворота, можно сказать, уже стоят у вашего гаража.
И они будут служить вам долгое время, защищая от злоумышленников.
Сам процесс постройки обычно занимает 2-3 дня. И то, это если вы хотите заморочиться с дизайном и сделать что-то уникальное. Удачи.
Окраска
Перед последним этапом (установкой) следует заняться покраской ворот гаража. Краска защищает металл от коррозии, придает приятный внешний вид. Покрытие ведет к повышению долговечности ворот.
Как покрасить ворота гаража? В первую очередь необходимо выбрать подходящую краску
Следует обращать внимание на уровень адгезии. Он должен соответствовать металлу, из которых выполнены ворота
Помимо этого, в краске недопустимо содержание химикатов, вступающих во взаимодействие с металлической поверхностью. В ином случае могут начаться окислительные процессы. Краска также должна обладать хорошими водоотталкивающими свойствами, так как это является её первоочередной задачей.
Лучше всего для окраски металлических ворот подойдут три вида краски – акриловая, кремний-органическая, алкидная. Акриловая краска – самое современное решение. Отвечает всем требованиям, долговечна, но минусом является высокая цена. Кремний-органическое покрытие будет прочным, очень устойчивым к воздействию солнечных лучей.
Краска хорошо совместима с большинством металлов. Алкидная краска отличается повышенной эластичностью и устойчивостью к физическому воздействию (например, царапинам).
Каким цветом покрасить ворота гаража? Цвет краски желательно подбирать так, чтобы он более или менее сочетался с окружающей цветовой гаммой. Но никаких специальных предписаний на этот счёт нет.
Наиболее распространенными цветами являются оттенки зеленого, синего, серого.
Из инструментов вам будет необходим растворитель, валик/кисточка, наждачная бумага, жесткая щетка, грунтовка и сама краска. После покупки краски и недостающих инструментов, можно приступать к подготовительным работам.
Как покрасить гаражные ворота?
На первом этапе следует очистить поверхность от ржавчины и следов старой краски (если такая есть). Процедуру можно выполнить, используя жесткую, металлическую щетку. Затем поверхность шлифуют наждачной бумагой. Поверхность становится шероховатой, и может лучше принимать грунтовку.
После этого начинают наносить грунтовку. Она будет служить основой для краски. Грунтовку наносят в два-три слоя. Необходимо обязательно дождаться полного высыхания одного слоя, только после этого можно наносить следующий.
Последний шаг – непосредственно покраска. Для нанесения зачастую используют обычный валик. Краску наносят, начиная с верхнего края. Данный прием поможет предотвратить появление подтёков. Полосы должны идти «внахлёст». Рекомендуется красить с запасом, проводя по границе предыдущей полосы еще раз.
Лучше всего красить вертикальными линиями, наносить краску в два-три слоя. Многослойное покраска сделает цвет насыщенным, предотвратит появление пропущенных участки.
Обратите внимание, что покрасочные работы следует проводить при мягкой температуре – от +10 до +25 градусов.
Пошаговая инструкция изготовления
- Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
- Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
- Привариваем к верхним углам в торец, кронштейны с роликами.
- Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
- На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
- Установка и регулировка пружин на свои местах и проверка функциональности.

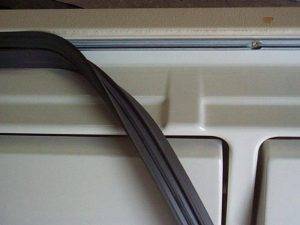

- Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
- Установка дверного замка.
Как и чем утеплить
Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.
Утепление створки ворот пенопластом
Эксплуатация
Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.
Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот
Также периодически уделяйте внимание смазке рычажной системы и опорных роликов
Видео: подъёмно-поворотная конструкция
Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.
Как устроены распашные ворота. Стандартная схема
Как уже упоминалось выше, главным преимуществом конструкции распашных ворот является простота устройства. Основу составляет всего несколько элементов: столбы, рама створок с обшивкой и фурнитура, у всех из них есть особенности.
Стойки или опоры для крепления ворот
Изготавливаются из разных материалов, но обычно устанавливают металлические трубы в качестве закладной детали, кирпичные опоры. Существует альтернативный вариант – отдельно столбы не используются, а крепление ворот осуществляется непосредственно на торце передних стенок, для жесткости предусматривают закладные детали или раму из металлических уголков. Выбор делают с учетом характеристик створок, их размеров и веса, типа материала. Чем они крупнее, тем массивнее должны быть опоры и закладные детали.
Рама для жесткости
Выбор материала зависит от проекта гаража. Какие варианты рассматривают:
деревянные ворота: более легкие, материал дышащий, значит, плотная установка не повлияет на интенсивность вентиляции, отмечают и легкость работы с ним – это важно, когда монтаж выполняется своими руками, но у деревянной конструкции есть и недостатки, среди них отмечают низкую прочность, подверженность внешним факторам (прежде всего, осадкам);
металлические: отличаются надежностью, долговечные, но для изготовления понадобится опыт работы со сварочным аппаратом и выполнения сварки, для установки необходимо предусмотреть раму на торце стены гаража, где устанавливаются петли, или закладную деталь.
Отделочный материал для обшивки
Перед началом процесса монтажа распашных ворот своими руками нужно продумать, как они будут выглядеть. Вариантов довольно много. Какие можно рассматривать:
- в основе – один материал: вариант имеет преимущество – не придется думать, как поведут себя створки при сочетании материалов с разными свойствами;
- комбинированные ворота: предполагают использование обшивки разных типов, можно сочетать даже дерево и металл – доски крепятся на железной раме, в этом случае учитывают отличия свойств материалов, чтобы создать более прочную конструкцию.
Виды обшивки, которые можно применять:
- дерево;
- металл;
- профнастил;
- кованые элементы.
По внешнему виду и уровню привлекательности все варианты примерно равны, однако несколько лидирует последний из них, к тому же его можно комбинировать с другими. Представительно выглядят ворота из профлиста и ковки.
Фурнитура: задвижки, замки, петли
Необходимо продумать, какой замок будет применяться, подобрать ручки, задвижку, петли. Чтобы ворота долго использовались, необходимо выбирать фурнитуру высокой ценовой категории, проверенной марки, учитывая нагрузку.
Автоматический механизм
При выборе необходимо учесть ширину ворот, а также вес конструкции. Это позволит определить мощность электропривода. Можно приобрести узел автоматики в полной комплектации. Для обеспечения безопасности предусматривается индикация, предупреждающая о начале движения ворот. Причем узел автоматики не портит дизайн конструкции. Можно управлять им дистанционно, это облегчает эксплуатацию.
Створки гаражных ворот своими руками: пошагово и просто
У нас есть готовые прямоугольные рамки, на которые нам нужно приделать металлические листы. Сделать это будет не так и просто, поскольку они: а) тяжелые б) не всегда ровные. Если вам повезло и вы сделали идеально ровную рамку, то рез листа надо будет выполнить только в 1 месте. Если же надо ворота менее высоты листа – тогда хуже, обрезать с двух сторон минимум.
Есть 2 способа как сделать гаражные ворота своими руками: тяжелый и быстрый, легкий и долгий. Легкий способ: прикладываем металлический лист к рамке, делаем замеры по чертежам ворот, прихватываем сваркой к раме. Потом вырезаем по отмеченным местам болгаркой и завариваем дальше.
Тяжелый способ: снимаем мерки по рамке и обрезаем по периметру листы, шлифуем и потом устанавливаем. В первом случае вам придется недолго держать своими руками на весу лист весом 80 кг примерно. Он будет прикреплен сваркой. Второй вариант подразумевает изготовление готовой конструкции на земле, ее шлифовку и надежду на то, что она идеально подойдет. Но устанавливать будет физически легче, просто дольше и больше замером сделать. Зато вы ставите уже готовое и легко сделанное.
У нас рук было не так и много сначала, решили идти быстрым путем и приварили по периметру сначала листы. Замеры выполняли несколько раз, чтобы сделанные ворота в гараж своими руками идеально подошли в проем. Все так и было, с двух краев только подровняли болгаркой. Второй лист немного сложнее было выровнять, поскольку надо было сделать идеальный напуск 1 см по отношению к другому листу. Здесь снова помогла лебедка, уровень и несколько точек сварок для предварительных замеров.
После крепления створок и подвеса всего на петли убедитесь, что уровни везде сохранились и все работает как надо. Аккуратно закройте ворота и переходите к тотальной фиксации к стенам, армированному поясу и закладным.
Инструменты и материалы
Первым делом, необходимо максимально точно измерить габариты проёма в гараже для составления детального плана будущей конструкции. Такой план позволит максимально точно составить смету и определить нужное количество расходного материала.
Для качественной и быстрой работы нам потребуются:
- Металлическая профильная труба 60х40 для создания каркаса ставней и дополнительных ребер жесткости;
- Металлический уголок 65х5 для создания основной несущей рамы;
- Листы металла 4-6 мм с оцинкованным покрытием;
- Гаражные петли для монтажа створок на раму;
- Болгарка с дисками по металлу для резки и шлифовки;
- Лазерный или пузырьковый уровень;
- Аппарат для электрической сварки;
- Рулетка.
