Алгоритм подключения
Условия установки счетчика в гараж для всех приборов одинаковы. Они закреплены в документе ПУЭ 7:
Этими правилами руководствуется собственник гаража, решивший смонтировать счетчик в гараже своими руками.
Подключаем однофазный счетчик
Имея необходимый уровень знаний и соответствующий инструмент, можно выполнить установку электросчетчика в гараже самостоятельно. При этом монтаж выполняют аккуратно, постоянно проверяя собранную схему. Любая неточность приведет к выходу из строя оборудования или поражению электрическим током. Важным аспектом является соблюдение техники безопасности.
Монтаж производится по следующей методике:
Можно приобрести собранный щиток с установленными автоматами, понижающим трансформатором и счетчиком. Это сэкономит время, и исключит ошибки в монтаже. Но дороже обойдется владельцу.
Подключаем трехфазный счетчик
Для обеспечения электроэнергией гаражного бокса применяются счетчики прямого включения. Они проще в монтаже и не такие дорогие, как устройства, подключенные через трансформаторы тока.
Монтаж трехфазного прибора учета мало чем отличается от подключения счетчика на одну фазу.Отличие состоит в схеме подключения и монтаже в отдельном металлическом шкафе автоматов, включенных до счетчика. Часто в него монтируют и счетчик. Шкаф обязательно опечатывают, что предотвращает воровство электроэнергии.
Подготовительные работы выполняют по вышеописанной методике. Подсоединение фазных проводов производят к контактам 1, 3, 5, а нулевой к контакту 7. Нагрузку через автоматические выключатели и УЗО подключают к 2, 4 и 6, ноль соединяют с клеммой 8.
Его достаточно укрепить на стене гаража, подвести электричество и подключить нагрузку. Это предотвратит неточности в монтаже, и ускорит процесс подачи электричества.
Mitsubishi Galant ✴ Galatea › Бортжурнал › Друг в беде не бросит, или электросчетчик в гараже
Ладно, считаем. 1345 рублей. Ок, все верно, и тут… Да, все правильно — СНОВА ЛИШНИЕ КИЛОВАТТЫ, но уже там чуть ли не на 500 рублей. Тут мое терпение лопнуло. Я реально начал орать. Мужик присел, начал выступать. Я еще громче — мол, задрала ваша хрень, я с вами нормально, навстречу всегда иду, уже пару раз докидывал чтоб вам полегче было считать и раскидываться — что это за фигня? Все больше и больше?
Рекомендуем ознакомиться: Необходимые Документы Для Авансового Отчета При Покупке Товара 2021
Чтоб больше не оставаться в дураках, решил не откладывать покупку счетчика. И тут приехал друг-сокурсник. Я ему обрисовал тему, поплакался, как говорится — он и говорит- поставлю я тебе счетчик, ты только купи все что нужно! А я в этом ни уха, ни рыла… В общем, сегодня скатались и купили и счетчик, и короб, и автоматы… Прочее уже было.
Установка счётчика в короб
Первым делом необходимо выполнить монтаж короба. Бокс крепится к стене у входа в помещение гаража. Для этого используются дюбеля, вставляемые в стену.
Высота расположения бокса от уровня пола – от 0,8 до 1,7 м, чтобы обеспечить удобство снятия показаний.
После установки короба, крепится сам счётчик. Прибор учёта устанавливается, в зависимости от конструктивных особенностей – с помощью ДИН-рейки или тремя винтами. Последний способ характерен для устаревших моделей. ДИН-рейка применяется в аппаратах нового типа.
Далее устанавливаются дополнительные устройства – входные автоматы, контролирующие блоки и пр. Дополнительное оборудование может крепиться отдельно или на одной ДИН-рейке с электросчётчиком.
Установка электросчетчика в гараже
- Электрический счетчик многие недолюбливают, но если не хотите дождаться проблем и отключений, лучше поставьте одно такое устройство на все постройки сразу.
- Щиток с предохранительными устройствами для установки счетчика идеально подойдет.
- Провести проводку к счетчику от вводного устройства необходимо будет при помощи кабеля.
- Конечно, в вашем гараже электроприборов, скорее всего, будет не так много, как к примеру на вашей кухне, но тем не менее, некоторые граждане успешно умудряются делать из своего гаража настоящую дополнительную комнату – с обогревом (батареями или даже электрокамином), с мини-кухней (с кофеваркой, электроплиткой и электрочайником), с телевизором, компьютером, принтером и так далее.
- Впрочем, такой гараж будет реально выглядеть как дополнительная комната на первом этаже вашего дома.
- Устройства защитного отключения (любимое у электриков сокращение УЗО) здесь также придется поставить (даже если речь идет о хозяйственной постройке).
- Использовать кабели например с полиэтиленовой изоляцией стандартами вообще запрещено.
- Сама система гаражного освещения должна подключаться только в одном месте (не как с выключателями на каждый квартирный светильник), это фактически приводит к установке двух проводок.
- Разные блоки устанавливаемых розеток должны подключаться отдельными друг от друга силовыми кабелями (чтобы не было перегрузки при подключении).
- Розетки для будущих электроприборов желательно вывести за пределы взрывоопасной зоны.
- Либо закупить розетки с учетом пожарной безопасности помещения.
Правила Установки Электросчетчика В Гараже 2020
А если ваш гараж отдельно стоящий (не в составе кооператива) или кооператив давно развалился или кооператива не когда не было. Как тогда подключиться к живительному свету? А без света в гараже очень плохо. Гараж кажется темным не приятным, каким то холодным, отталкивающим. По вечерам в потемках ставить машину очень не удобно. Все время светишь себе телефоном и маленьким фонариком, не чего не видно за все цепляешься и не чего не можешь найти.
В первую очередь нужно нужно собрать пакет документов для получения технических условий. Сдать их в электросети. Принимают они документы три раза в неделю по три часа, в не самое удобное время. Как и в любой крупной государственной организации, очереди и не разбери-ха..
Способ прокладки
Несмотря на то что скрытая проводка эстетичнее и к тому же защищена от механических повреждений слоем штукатурки или других отделочных материалов. Но рассудите сами, как часто вы видите скрытую проводку в гараже?
Вот в том-то и дело, что в гараже рационально делать открытую электропроводку. Её проще модернизировать, например, повесив пару дополнительных светильников или установив розетку, не говоря уже о переносе выключателей в удобное место. К тому же в случае повреждения её легче заменить.
Материал стен и их отделки
Если у вас кирпичный, шлакоблочный, железный гараж (или из любых других несгораемых материалов) — можно прокалывать кабель как голый, без дополнительной защиты, так и в ПВХ-гофре или кабельном канале, а в местах, где велика вероятность повреждения использовать металлорукав или трубы.
Но если стены вашего гаража отделан сгораемыми материалами, например, пластиком, вагонкой и т.д., то учтите, что нужно выдержать расстояние между кабелем и сгораемой поверхностью в 10 мм (согласно ПУЭ п. 2.1.37.), подобно тому как прокладывают ретро-проводку на керамических роликах-изоляторах.
Можно прокладывать кабель и в металлической трубе или под ним делать подложку из несгораемого материала (металлическая или асбестовая полоса), выступающую за края кабеля на 10 мм с каждой стороны.
Возможен и вариант прокладки кабеля в металлической трубе и это самый надежный и безопасный способ прокладки проводки в постройках, где стены выполнены из сгораемых материалов. Это касается как скрытых электропроводок за сгораемой обшивкой, так и открытых по ним.
На практике чаще всего можно встретить проводку в гофре или на клипсах непосредственно по стенам гаража.
Монтаж
Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.
Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.
Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки
При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники
Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.

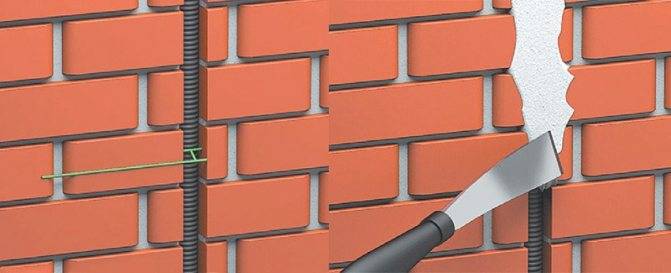

Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.
Статья в тему: Как собрать гараж вадер
Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.
- Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
- Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
- Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.
- Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
- Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
- После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.
Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.
- Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
- Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
- Если монтаж выполнен правильно, то все точки подключения должны работать.
Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.
Выбираем счетчик для гаража
От правильно подобранного прибора учета и другого оборудования зависит безопасная эксплуатация электрооборудования в боксе. Выбор счетчика в гараж зависит от следующих условий:
- Какое электрооборудование предполагается использовать;
- На какое напряжение оно рассчитано — однофазное или трехфазное. Имеется ли в обществе возможность подведения трехфазного напряжения;
- Рассчитывается мощность установленного оборудования.
Собственник должен определиться с видом прибора. Предпочтение отдается недорогим однотарифным устройствам. Владельцы гаражей редко сидят там в вечернее и ночное время. Поэтому нет необходимости приобретать дорогие многотарифные счетчики.
Тип
Промышленностью выпускается несколько типов электросчетчиков для учета электроэнергии. Они подразделяются не только по видам крепления, условиям эксплуатации,но и конструктивно.
До недавнего времени выпускались индукционные приборы. Они простые и недорогие. Могут работать при низких температурах. Но при этом имеют высокую погрешность измерения.
Электронные устройства позволяют контролировать потребляемое электричество с небольшими погрешностями.Но не все производители выпускают приборы, работающие при низких температурах.
Трехфазные счетчики применяются при наличии трехфазного оборудования и возможности его подключения к гаражу. Прибор выбирают с учетом потребляемого тока и одновременной работы оборудования. От этого зависит надежность и долговечность прибора учета.
Конструкция
Индукционнный

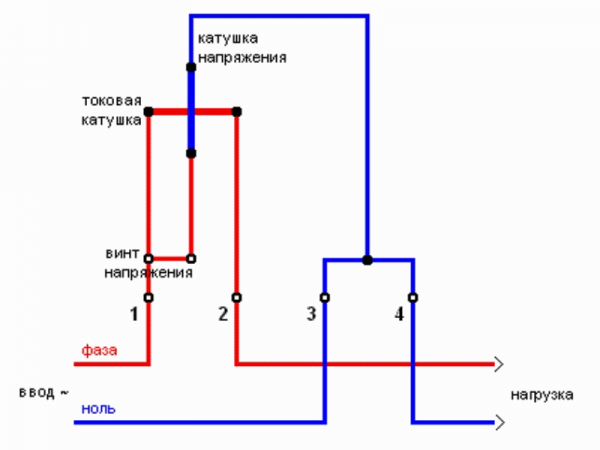

Индукционный счетчик представляет собой две катушки. Одна токовая, а ко второй подводится напряжение. Между ними имеется зазор. В зазоре расположен алюминиевый диск, закрепленный в подшипниках скольжения. На оси диска смонтирована червячная пара, соединенная с механическим счетчиком.
При подключении нагрузки возникают вихревые токи, которые заставляют вращаться алюминиевый диск. Вращение передается на механический счетчик, который подсчитывает количество потребленного электричества.
Электросчетчик отличается простотой конструкции, надежностью и долговечностью. К недостаткам можно отнести большую погрешность измерения — до 2%.
Электронный
Современные электронные приборы используют преобразование аналоговых сигналов в цифровые. Для этого применяются специальные датчики импульсов. Они с помощью трансформаторов подключаются к электросети.
Цифровой сигнал поступает на микроконтроллер, который производит подсчет потребленного электричества. Данные отображаются на цифровом дисплее. Такие приборы имеют высокий класс точности 0,5%. Позволяют накапливать и передавать данные по специальным каналам связи.
Трехфазные электросчетчики имеют аналогичное устройство. Наибольшее распространение получили электронные приборы. Они надежны, имеют небольшие размеры, интегрируются в автоматизированные системы учета, некоторые модели могут поддерживать однофазный учет.
От каких факторов зависит выбор счетчика
Выбор электросчетчика следует начать с типа устройства. Изучить инструкцию и подобрать необходимую модель.
После чего выбирают подходящий счетчик в гараж по параметрам:
Рассчитывают максимальный ток потребления. Обычно достаточно 10-50 А. Если предполагается установка металлорежущего станка и другого энергоемкого оборудования, то электросчетчик должен выдерживать нагрузку в 100 А. Но прежде чем монтировать такое оборудование, рекомендуется уточнить параметры подводящей сети. Эту информацию можно получить в электросетях, обслуживающих ГСК;
Установка металлорежущего оборудования предполагает подведение трехфазного питания. Поэтому в правлении кооператива уточняют возможность подведения необходимой линии;
Определяются с характеристиками прибора, подбирают подходящий тип. От дополнительных опций зависит стоимость устройства. На надежность и долговечность цена не влияет. Не стоит в гараж приобретать многотарифные приборы, которые имеют дополнительные опции
Они при эксплуатации гаража, скорее всего, не пригодятся;
При замене вышедшего из строя счетчика на новый обращают внимание на требования к монтажу. Не каждый счетчик можно смонтировать на ДИН рейку;
Для того чтобы определить, какой счетчик электроэнергии лучше поставить, учитывают класс точности прибора
Он не должен превышать 2%. В противном случае его не примут в эксплуатацию контролирующие органы.
Короба для прибора учёта
Учитывая характер эксплуатации электросчётчика, важно обеспечить его надёжную защиту. Это обеспечивается использованием специального короба. Такие боксы маркируются следующим образом, в зависимости от разновидности:
Такие боксы маркируются следующим образом, в зависимости от разновидности:
- ЩУ – наиболее простая модель,
ЩУ и ЩВР
- ЩВР – короб, заглубляемый в стену,
- ЩРН – навесной распределительный бокс.
ЩРН
Кроме самого счётчика, внутрь бокса могут помещаться защитный автомат, заземляющие и нулевые шины.
Короб может предусматривать следующую конструкцию:
- напольную;
- встраиваемую;
- накладную (навесную);
- скрытую или открытую;
- цельную или разборную.
Выбор должен определяться типом прибора и разработанным проектом установки. Для этого владельцу необходимо воспользоваться помощью соответствующих специалистов.
Как правильно выбрать ящик для электросчётчика.
Несколько советов
Вы уже знаете, как выбрать электросчетчик для квартиры, поэтому рассмотрим определенные нюансы выбора. Если вы выбираете счетчик в дом или в коммерческое помещение, берите модель с большей мощностью, поскольку потребление на таких объектах в разы выше, чем в обычной студии. Старайтесь правильно посчитать количество потребителей, их суммарную мощность, подумайте, придется ли вам в ближайшем будущем увеличивать потребление за счет установки нового оборудования.
Если вы хотите свести к минимуму процесс общения с представителями РЭС, то приобретите устройство с автоматизированным способом передачи показаний. Оно само будет передавать данные в энергокомпанию в нужное время, поэтому вам не придется звонить или посылать показания.
Переплачивать за иностранные модели не стоит — российские устройства не менее качественные и служат не менее 20 лет.
Теперь вы знаете все о том, какие бывают счетчики электроэнергии и как их выбирать. Единственное, что мы рекомендуем – при покупке проверить устройство или поинтересоваться у продавца, насколько оно шумное. Дело в том, что некоторые модели в процессе работы могут издавать тонкий писк или треск (особенно механические), и если вы планируете ставить их в квартире, то лучше их не выбирать.
Если вы не доверяете продавцу, то определитесь с моделями и почитайте о них в интернете. Обязательно узнайте, сколько стоит поверка устройства и его ремонт, чтобы не оказалось, что вам придется платить больше, чем цена нового КИУ.
Техника безопасности перед началом работ
Ключевые моменты, которые необходимо знать:
- проводка укладывается в штробы или гофру. Для гаража это очень актуально, потому что риск повреждения проводки в таких помещениях высок;
- при монтаже проводки в железном гараже гофры обязательны. Коммуникация монтируется на панели, которые сделаны из диэлектрических материалов;
- нужно учитывать влияние сырости и различных агрессивных жидкостей;
- непременно развод контура освещения и силовых розеток на раздельные автоматы защиты.
После счетчика ставится общий автомат:
- оставляя гараж можно обесточить его одним движением руки. Допускается раздельная линия освещения, которая будет непрерывно под нагрузкой;
- энергообеспечение ямы выполняется с определенной защитой, желательно использование источника низкого напряжения с гальванической развязкой.
Подключаем однофазный счетчик
Пришло время узнать точно, как установить электросчетчики в гараже своими руками правильно. Начнем с однофазного прибора. Для начала взгляните на схему. Здесь указано, каким образом подключить напряжение сети непосредственно к клеммам счетчика. Затем уже идет раздача тока потребителям, где он обеспечивает работу оборудования, осветительных приборов.
Как только по проводам начинает идти ток, напряжение вращает диск механического электросчетчика. Схема расположения клемм одинаковая, хотя моделей счетчиков очень много. Клеммы располагаются на лицевой панели, внизу. Считают клеммы от левого края, где и находится самая первая клемма. К первой клемме подключают фазный провод входа, ко второй – нагрузочный. Он затем идет на УЗО с автоматами.
Главный автомат устанавливают перед счетчиком. Он может отключить все приборы, вне зависимости от применения. После электросчетчика присоединяют общее УЗО.
Алгоритм работы
Теперь рассмотрим алгоритм монтажа и подключения счетчика.
В первую очередь надо сделать разметку места, произвести монтаж щитка. Оптимальная высота – 1,5 – 1,7 м. К стене щиток надо надежно прикрепить дюбелями. Положение должно быть строго горизонтальным, что определяют с помощью уровня. Счетчик монтируется в щитке. Рядом устанавливаются автоматы, шины с предохранителями, а также УЗО. Модули фиксируют специальными деталями. Желательно монтировать автомат ввода в особом боксе. Туда проводят кабель, СИП. Затем система пломбируется службой электроснабжения
Обратите внимание! Только соответствующие официальные структуры могут производить пломбировка. Туда и надо обращаться
В противном случае пломба признается недействительной. Соединения монтируются изолированным медным проводом с диаметром минимум в 2,4 мм. От алюминиевого кабеля лучше отказаться. Концы зачищаются. СИП от внешней сети подключается на автомат ввода. Правда, СИП проводят по воздуху. Если вы желаете скрыть кабель под землей, вам понадобится провод ВВГнг. Фазу подключают к левому верхнему контакту. Ноль выводится на правый контакт. Для модульного оборудования нужен провод ПВ-1. Специальные гребенки вам нужны для монтажа перемычек на УЗО и автоматы. Обратите внимание: клемма в современных моделях электросчетчиков имеет 2 винта. Их необходимо хорошо затягивать, поскольку ненадежные соединения начнут подгорать из-за нагрузок. Делайте с запасом кабели вывода и ввода. Это позволит без проблем и дополнительных соединений делать монтаж повторно. При этом резко загибать провода нельзя, чтобы не повредит изоляцию и сами жилы.
Когда вся схема собрана, нужно ее протестировать.
Важное условие установки
Счетчики меняют по различным причинам. Главное, обеспечить своевременную замену и установки нового прибора. Он выполняет не только функции учета – с его помощью обеспечивается безопасность энергопотребления.
Вот по каким поводам надо приступать к замене счетчика.
- Срок поверки уже закончился (он составляет 16 лет).
- Старое устройство испорчено.
- Класс точности ниже допустимого.
- Мощность потребления увеличилась, а счетчик на нее уже не рассчитан.
- Энергопотребление приходится разделять между разными пользователями. Такое возможно в гараже на несколько машиномест.
- Возникла необходимость использования двух тарифной схемы электроснабжения.
- Надо перенести прибор учета в другое место.
Иногда принимается решение об учете израсходованной энергии на разных установках, оборудовании в мастерской гаража.
Расположение клемм

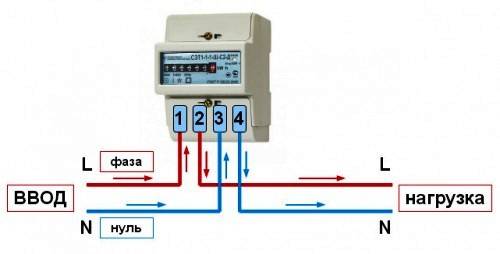

Элементарное решение для установки счетчика – прямое подключение. Когда мощность тока небольшая, вполне допустимо собирать электрическую схему без трансформатора тока. Но помните, что при использовании мощного оборудования вам все-таки нужно использовать трансформатор для устранения риска короткого замыкания.
Сейчас нужно остановиться на важном моменте. Обязательно запомните: независимо от выбранной из широчайшего спектра модели электросчетчика, вам необходимо располагать клеммы на панелях единообразно
Если вы начнете готовиться к подключению проводов своими руками, то следует предварительно изучить схему, которая имеется на крышке клеммной разводки, с обратной стороны. Таким образом обеспечивается гарантия производителя: все провода должны быть точно подсоединены.
Фото гаражного кооператива
Гаражный кооператив является некоммерческой организацией, а значит, он не имеет права заниматься энергосбытовой деятельностью. Проще говоря – перепродавать электроэнергию членам кооператива запрещено. Это значит, что электроснабжающая организация производит расчеты (на основании договора) с кооперативом, а не с отдельными ее членами – прибор учета электроэнергии должен учитывать всю потребляемую гаражным кооперативом электроэнергию. Все потребители в этом договоре отсутствуют, а значит платить за электроэнергию должны в кооператив.
Таким образом, подключение электросчетчика в гараже, контроль за потребляемой энергией и предпринимаемые меры к членам кооператива – в случае неуплаты электроэнергии – возлагаются на руководство гаражного кооператива, а все электросчетчики, установленные в конкретных боксах являются приборами технического учета. Со всеми вытекающими отсюда последствиями – более лояльными требованиями к установке, температурным условиям эксплуатации и т.п.
Плата за электроснабжение гаражного кооператива осуществляется согласно Уставу этой организации – либо по внутреннему, техническому счетчику, либо по нормативам. При этом прибор учета электроэнергии гаражного кооператива является общей собственностью.
Ситуацию нельзя сравнивать с общедомовыми приборами учета электроэнергии, когда замена электросчетчика на лестничной площадке может трактоваться по-разному, хотя, если все квартиры в доме являются муниципальной собственностью, ситуация похожа.
Сколько стоит подключение электричества к гаражу – это самый насущный вопрос, который интересует большинство автолюбителей. Цена подключения зависит от ряда факторов, которые необходимо учитывать: сложности работ, дальности объекта и количества подключаемых гаражей – если объединиться с соседями, цена подключения гаража будет меньше.
Все монтажные работы по установке электросчетчиков в подъезде или гаражном кооперативе, можно заказать в нашей организации. ООО «10 киловольт» гарантирует высокое качество работ и их соответствие нормам ПУЭ .
Профессионализм и опыт наших специалистов – к вашим услугам!
Законно ли требование установки электросчетчика на улице 2020
В Украине приватизировано 98% жилищного фонда. В течение всего двадцатого века, наиболее широко применялись «Индукционные счётчики электроэнергии», благодаря их низкой стоимости и высокой надёжности в работе. В марте 2013 года был утвержден типовой договор предоставления энергоснабжения.
Рекомендуем прочесть: Льготы на третьего ребенка в 2020 в кемеровской области
Подобные договора заключаются и на оказание других коммунальных услуг. Подборка наиболее важных документов по запросу Замена электросчетчика (нормативно-правовые акты, формы, статьи, консультации экспертов и многое другое). Федеральный закон от 23.11.2009 N 261-ФЗ (ред.
Схемы и расположение потребителей
Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.
Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.
Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).
Разводка электропроводки в гараже своими руками — схема, фото:
Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).
Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.
Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.
Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!
Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.
Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.
Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.
Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.
Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.
Электричество в гараже своими руками — схема расположения показана на следующем рисунке:
На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.
На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.
Технические мероприятия
Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

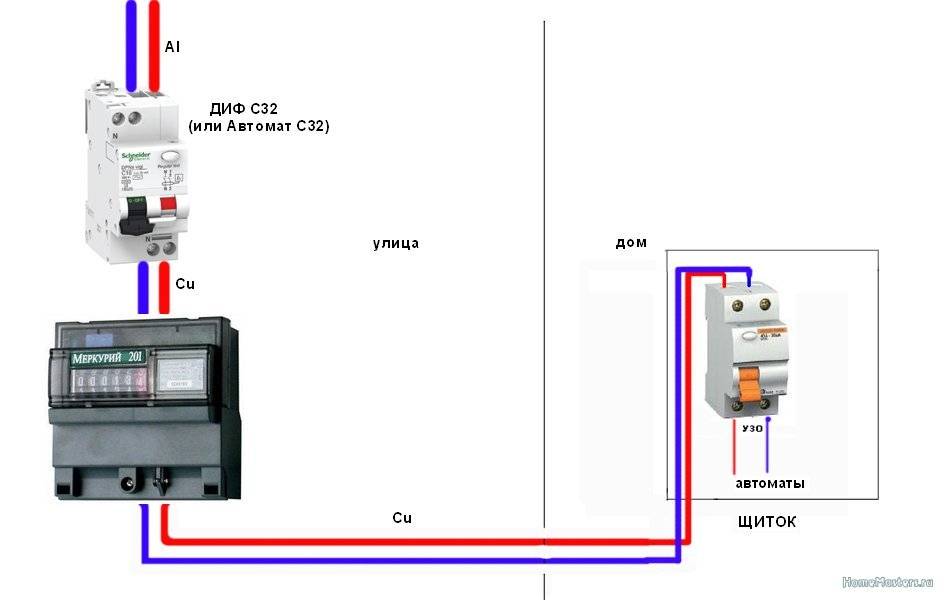

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже снабжен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс снабжен DIN рейкой для монтажа распределительных элементов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:
Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.
Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного провода на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, з аранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления. можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:
В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ нужно выполнить такие требования:
- Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
- Высота установки по норме варьируется от 0,8 метра до 1,7 метра.
- В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
- Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
- Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
- Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.
При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.
Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!
В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле. или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.
Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор. Цена на монтаж счетчика на два тарифа (ночной и дневной) будет еще выше.
Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:
Монтаж однофазной модели
Правила установки трехфазного прибора учета
Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков. а также однофазных. мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.
Монтаж однофазной модели
Правила установки трехфазного прибора учета
Все лицензии »
