Электрощит в гараж: требования и правила изготовления

Монтаж электрощитка

Самое простое решение – приобрести готовый электрощиток в гараж. Такие приборы уже отвечают всем требованиям. Однако следует знать, какое именно устройство подойдет для установки в своем гараже.

Они имеют множество отличий:

• Электрощитки выполняются в нескольких вариантах. Они могут представлять собой закрытые короба или открытые панели. Зависит выбор таких электрощитков от предпочтений владельцы гаража.
• В базовой комплектации такого оборудования имеется специальный счетчик электроэнергии.
• Для каждого помещения необходимо подбирать индивидуальный счетчик в электрощиток.

Выбор электрощитков тоже имеет несколько тонкостей:

• Внешне электрощиток представляет собой ящик с дверцей. Обычно он выполняется небольших размеров. В него встраивается выключатель входного варианта. Он нужен, чтобы имелась возможность в любую минуту обесточить определенную ветку сети.
• В электрощите имеются предохранители и счетчик. Их должно быть столько же, сколько и разводок в гараже.
• Довольно комфортно и безопасно устанавливать предохранители автоматического типа. В случае необходимости они обесточивают нужные ветки самостоятельно.
• С установкой электрощитка редко возникают сложности. Обычно прибор крепится на металлическую платформу. Кроме того, существуют и альтернативные варианты. К примеру, в качестве платформы может использоваться плита из асбестоцемента.
• Необходимо устанавливать электрощиток в гараже в месте, которое располагается рядом со входом в гараж.
• Кроме того, необходимо оборудовать подход к электрощитку таким образом, чтобы он был максимально удобным. Лучше не ставить рядом с прибором громоздкие предметы и не складывать коробки.

Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации. При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше.

Подключение электрощитка в гараже своими руками

В современном гараже невозможно обойтись без электричества. Электричество в гараже требуется не только для освещения помещения и рабочего места, но и для подключения зарядного устройства аккумуляторов и электроинструмента. Нередко в гараже также устанавливают станки с электроприводом для ремонта автомобиля и сварочный аппарат.

Для правильного и безопасного подключения входного кабеля и распределенных потребителей нужно оборудовать электрощиток в гараже. В корпусе также устанавливают прибор учета потребленной электроэнергии. В магазинах продают готовые конструкции, которые так и называются – щиток гаражный. Однако, при владении определенными навыками и соблюдении правил безопасности, вполне можно сделать электрический щиток в гараж своими руками.

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

• чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
• лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
• чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
• распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
• если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
• при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Сборка электрощитка

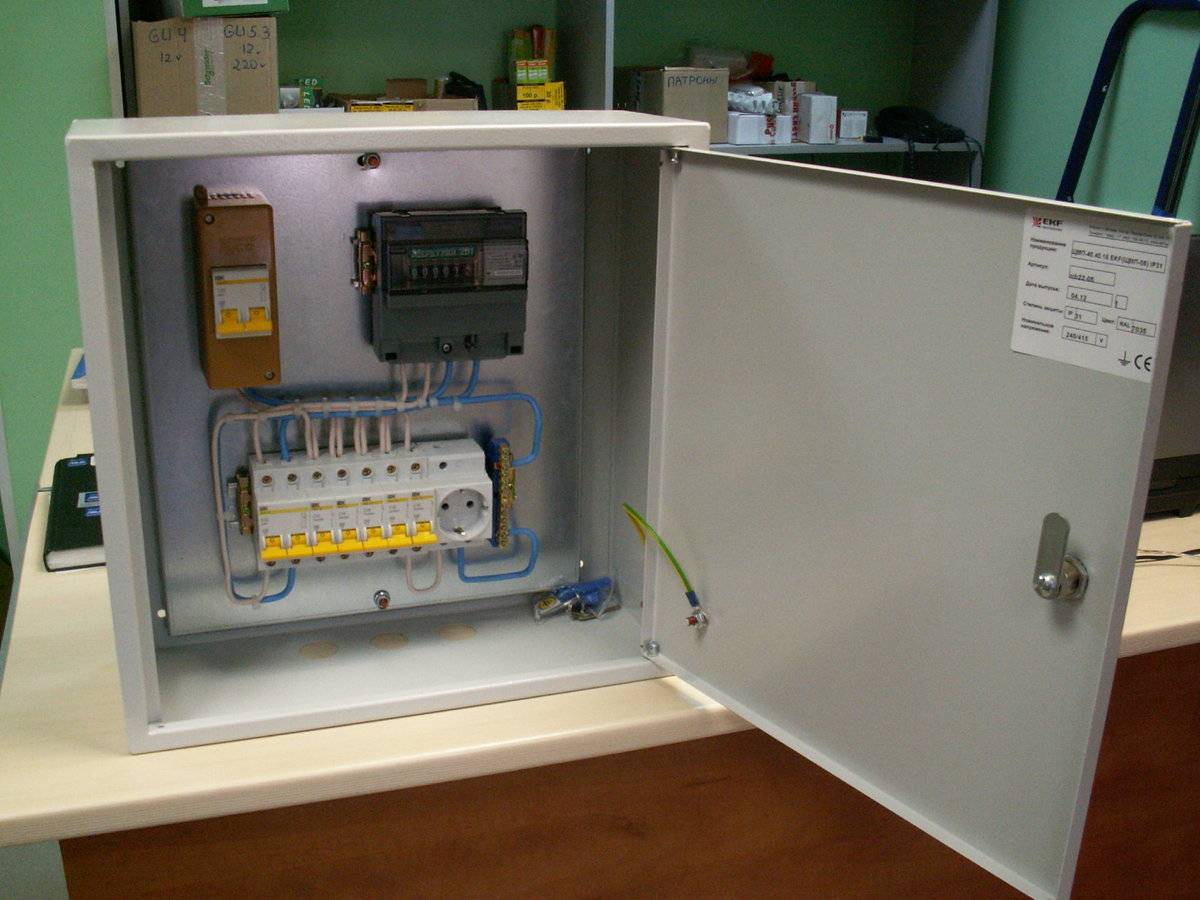

Электрощиток

Для сборки понадобятся следующие инструменты:

• стандартный набор инструментов (молоток, отвертки, плоскогубцы);
• дрель и сверла;
• крепежные элементы (дюбеля, саморезы).

Вначале шкаф необходимо подготовить к эксплуатации согласно прилагаемой инструкции. После этого в него устанавливаются предохранители и счетчик. Все приборы в щитке соединяются при помощи перемычек. Корпус шкафа должен быть подключен на контур заземления при помощи заземляющей перемычки или на металлический каркас гаража.

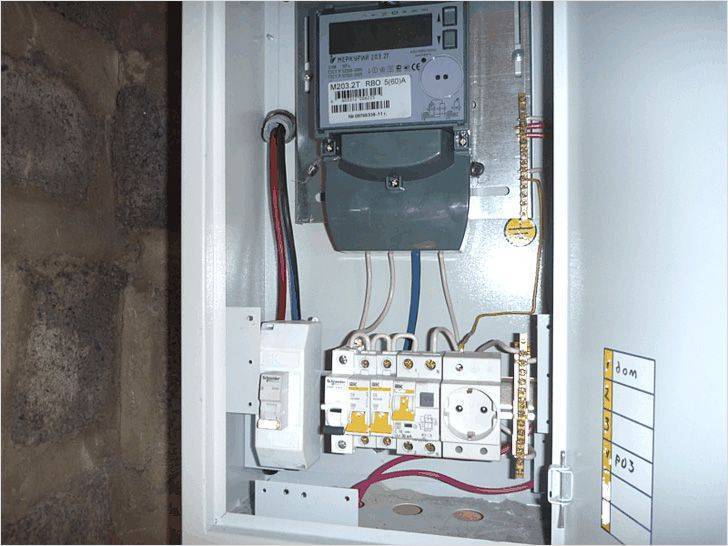

Монтаж оборудования

Потом готовится место установки электрощитка. Оно не должно быть отдаленным от точки захода наружного кабеля. Высота установки щитка должна быть не менее 1,4 м от пола гаража.

Стоит отметить, что подвод кабеля с наружных сетей к самому гаражу, где установлен электрощиток, осуществляет сотрудник службы электросети. Только после этого можно приступать к разводке электрической сети в гараже с соблюдением требований по электробезопасности.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса. Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным

Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным. Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками. Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования. Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам. Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Назначение распределительного электрического щитка

Основное назначение оборудования, установленного в щитке :

• распределение электроэнергии, полученной из сети общего пользования;
• управление электрическими потоками в домашней сети;
• аварийное отключение всех приборов от подачи энергии;
• преобразование напряжения и направление его к нужной группе приборов;
• измерение и учет потребленной мощности.

Главная задача, решение которой возлагается на вводные устройства, закрепленные в щитке, — обеспечение безопасного пользования электричеством. Безопасны 36 В, поэтому в электрощиток, предназначенный для гаража, должен быть вмонтирован понижающий трансформатор, который создаст условия для пользования осветительной «переноской».

Как собрать электрощиток своими руками: установка автоматов, УЗО, монтаж, подключение, фото видео
Поэтому, перед тем, как получить гараж с электричеством, следует изучить основные требования безопасности, а также технологические приемы электромонтажных работ, нарушение которых также очень плохо влияет на безопасность.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Сечение подводящих и отводящих энергию проводов должно быть достаточным для передачи нужной мощности, а сами провода были одеты в надежную изоляцию. Если же вам что-то непонятно, пишите мне!

Какой должна быть правильная электропроводка?

Гараж – это личное место, необходимое для хранения автомобиля и проведения простых либо сложных ремонтных работ, подготовки к использованию транспортного средства. Здесь редко появляются чужие, но это не повод для уменьшения требований к безопасности, функциональности и надежности электропроводки. Хотя большинство владельцев с легкостью жертвуют внешним видом в угоду более важным параметрам.

Но без соблюдения простых правил не обойтись:

Техника безопасности предполагает проведение скрытой электропроводки в гараже. Различные кабели придется прокладывать в полости стен – это поможет защитить проводку от различных негативных воздействий.

Если гараж металлический, бетонный либо деревянный – это сделает невозможным проведение скрытой версии электропроводки. Однако можно опираться на гофрированные трубы, различные короба, металлорукава и другие виды похожих приспособлений.

Такой прибор не сложно изготовить, но потребуются стержни из металла с диаметром примерно в 15-16 мм. Далее они фиксируются вертикальным способом по верхней части для этого используется полоска из стали на основе правильного заземления. Уровень сопротивления этого устройства не должен превысить 3-4 Ом.

Обычно в гараже сложно избавится от сырости, что вынуждает относить его к помещениям с повышенной опасностью. Из-за этого рекомендуется использовать выключатели, различные осветительные приборы, розетки на основе класса IP44 или выше. Для наглядного знакомства с тем, как это должно выглядеть ознакомьтесь с фото электропроводки в гараже любого типа.

Если планируется обустройство полноценной мастерской или ее подобия необходимо заранее обеспечить трехфазный вариант вводной части электропроводки. Рекомендуем использовать кабеля из меди на основе сечения с размером около 10 мм2 и распределительного щитка, обладающего примерно 18 либо 20 модулями.

Важно: Для установки трехфазной системы потребуется разрешение. Придется получить его от энергетической службы чтобы законно использовать объект с таким оборудованием

Монтаж

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

• Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
• Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
• Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Рекомендации по безопасности

Важно учитывать следующие рекомендации:

1. Выполнять любые работы по реставрации и замене электропроводки допускается исключительно в случае полного отсутствия напряжения.
2. Рекомендуется надеть удобную обувь, которая не затрудняет движение.
3. Электрические приспособления должны быть целыми, без поврежденного кабеля. Соединение должно быть качественным.
4. Рукоятки на инструменте должны быть заизолированными.
5. Если планируется выполнять работы на большой высоте, то понадобится подготовить помосты. Использование бочек, пеноблоков, стульев на столах и других конструкций не допускается.
6. Все работы следует выполнять неспешно.

К работе следует подходить ответственно, так как правильная установка электропроводки в гаражном помещении гарантирует ее бесперебойную эксплуатацию на протяжении 30 лет. Малейшая ошибка может привести к поломке всей электросети. Если выполняется скрытая проводка, то понадобится выполнять тяжелые работы по ремонту. Соответственно, если опыта работы нет, то рекомендуется пригласить высококвалифицированных специалистов.

Для работы будет необходима помощь специалиста, который сможет подвести электричество от столба к электрощиту, подключить трансформатор, электросчетчик и устройства для выключения. Обойтись без вызова мастера не получится, так как для внешнего ответвления провода от центральной ЛЭП нужно иметь лицензию для выполнения работ с повышенным напряжением.

Технология установки электропроводки существенно отличается от варианта с частным домом или квартирой. Рекомендуется заплатить опытному мастеру, чтобы после окончания подсоединения кабеля он помог проверить качество скрепления проводов и правильность выполненных работ. Сумма выйдет небольшая, однако не нужно будет беспокоиться о безопасности.

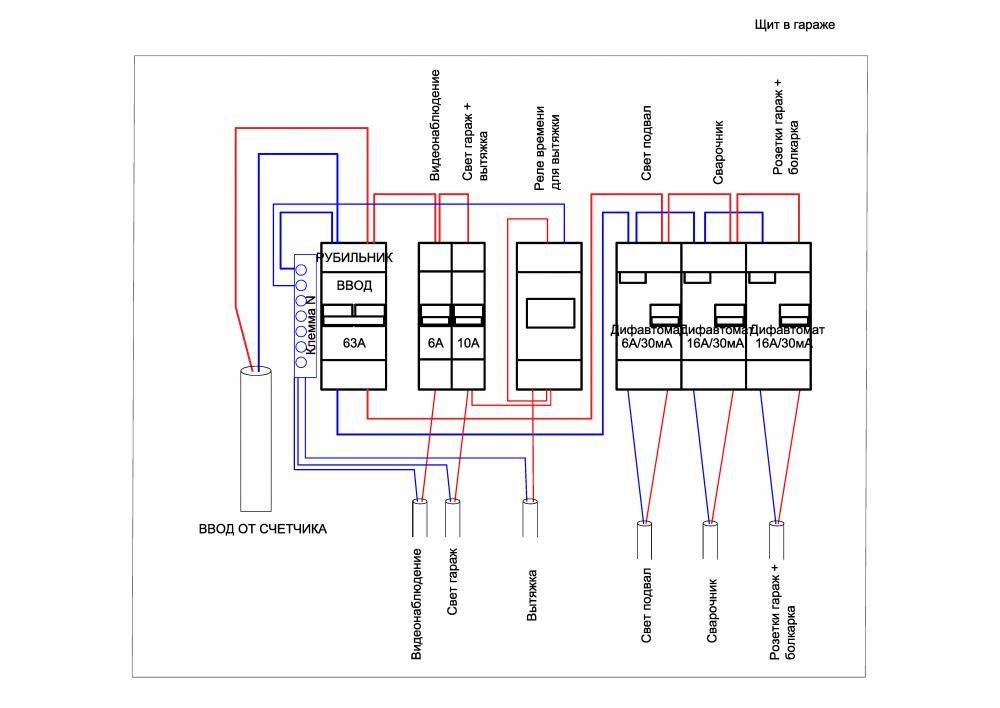

Схема подключений внутри щитка

Чтобы правильно соединить все компоненты, расположенные внутри, придется ознакомиться со схемой подключения. При составлении схематического плана подключения придется учесть то, что все будет соединяться через защитные аппараты.

Также разрабатывая схему, определяют тип используемого вводного автомата. Выбор зависит от того, какой будет главная питающая сеть. При однофазном напряжении устанавливается автомат на 220 В, а при трехфазном — на 380 В. Если в гаражном помещении будут часто пользоваться сваркой, лучше проводить трехфазную сеть.

Помимо этого, на схематическом плане отображают место размещения розеток и осветительных приборов. Они должны подключаться через общий автомат. В обычных гаражах розетки подсоединяются через предохранители на 15 А.

Техника безопасности перед началом работ

Прежде чем начать установку щита, нужно ознакомиться с техникой безопасности, которая снизит риски травм током. При работе с электросетью необходимо придерживаться определенных правил:

• обязательный осмотр электрощита на наличие повреждений и других дефектов. Все приборы для комплектации щитовой изготавливаются с учетом того, что они будут аккуратно использоваться;
• очистка гаража от различных емкостей с водой. Электрооборудование не должно быть вблизи с жидкостью, из-за того, что она отлично проводит ток;
• изучение инструкции. Перед работой с электроприборами необходимо познакомиться с его инструкцией, в которой указаны ключевые специфики его применения;
• нельзя одновременно касаться к электрощиту и чему-либо железному;
• специалисты советуют не перегружать щиток и не подсоединять к нему много устройств.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:

1. Плоскогубцы.
2. Кусачки.
3. Рулетка.
4. Хозяйственный нож.
5. Отвертка (со сменными насадками или с прямым и крестовым шлицем).
6. Перфоратор или ударная дрель.

Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.

Электрощит в гараж своими руками: порядок сборки и монтажа

Монтаж электрощита требует определенных навыков и понимания электроустановок.  Именно из-за этого надо заранее узнать, как его установить. Это даст возможность правильного выполнения работ по монтажу.

Правильный выбор оборудования и инструмента

Некоторые эксперты рекомендуют перед монтажом щита ознакомиться со списком оборудования, которое можно к нему подключить. Электрощит отвечает за работоспособность последующего оборудования:

• лампы — основной источник света, без которого нельзя работать в гараже;
• вентиляция — без нее гараж будет постоянно затхлым и сырым;
• электроинструменты — очень часто автомобилисты используют сварочные аппараты и зарядные устройства, которые не могут работать без щитовой;
• сигнализация — защищает автотранспорт и сам гараж от злоумышленников. Чтобы системы сигнализации работали беспрерывно, необходимо подключить их к щиту.

Схема щитка в гараж: проектирование

Для правильного соединения всех компонентов, которые расположены внутри щитка, понадобиться изучить схему подключения. При схематическом составлении плана подключения необходимо учитывать и то, что все будет объединяться через предохранители.

В качестве предохранительных элементов применяют авто-выключатели АВ, которые будут выключать электричество при перегрузке. Для разработки схемы подключения необходимо определить тип используемого автомата. Выбор его зависит напрямую от того, какой будет основная питающая сеть. При однофазной системе напряжения ставится автомат на 220 В, а при трех фазах — на 380 В. Если в гараже будут часто проводить сварочные работы, лучше сразу делать трехфазную сеть.

Помимо данной разработки, на схеме показывают место размещения всех розеток и светильников. Они подключаются посредством установки в схему общего автомата.

Схема подключения элементов управления коробки

Схема подключения приборов внутри щитка следующая:

• от местного столба прокладывается линия с тремя жилами. Заводится она по спец каналу и заводится вовнутрь щитка. Для каналов, по которым ведутся электрокабели используют трубы из металлопластика;
• во внутренней части щитка, на монтажных планках, подключаются блок предохранения УЗО, КЗ и электросчетчик. После чего монтируется подрозетник, вентиляция и осветительные приборы;
• приборы соединяются в одну цепь последовательно с помощью колодок, после чего подсоединяются к силовым проводам потреблением не больше 25 А.

Сборка электрощитка

Сборка электрощитка проходит в несколько этапов.

Маркировка и размещение автоматики	В основном в электрощитах приборы устраиваются на специальных DIN-рейках, чтобы они были установлены статично и не “ездили”, используют спец ограничители.
Подготовка соединений	Провода необходимо зачистить от изоляции и продеть НВШИ, которые потом спрессовывают. Гребенка для включения автомата и УЗО обязана быть одной и той же марки, как и приборы. Клеммы приборов надо крепить крепко, иначе они греются, и портится изоляция.
Скрепление деталей	На данном этапе электроавтоматика соединяется с УЗО, УЗМ и прочими комплектующими.
Проверка	Щит в гараже необходимо непременно протестировать, дав напряжение на автомат либо рубильник. В конце установки необходимо отметить все рубильники.

1. Установка корпуса. Выбор технологии установки зависит напрямую от типа проводки. Если она открытая, то надо пользоваться подвесным методом, при котором электрощит крепят к стене на высоту до метра. Если прокладка проводов делается в стене, то щиток топят в стену.
2. Подключение счетчика. После установки щита выполняют подключение счетчика. Большинство компаний требуют, чтобы щитовую подсоединяли в сеть напрямую. Это не даст возможность воровать электричество.
3. Установка автоматов подключают к щиту, чтобы самостоятельно можно было отсоединять от электролинии.

Как определить фазу и ноль без приборов подробная инструкция

Современные кабеля либо электрические провода под изоляцией содержат как правило три жилы, каждая из них помечена своим цветом. Благодаря этому, можно определить где какая жила и просто по цвету. Обычно в проводах цвета распределяют так:

• фаза — черный, белый или коричневый цвет;
• ноль — синий или голубой цвет;
• земля – желто-зеленый, полосатый цвет.

Но правило применимо в исключительно для проводов, которые установлены в домах или офисах. В случаях с электросетями, которые сделаны раньше данного периода и надо поменять их часть, то определить ноль и фазу можно и при помощи индикаторной отвертки.

Принцип работы индикаторной отвертки заключается в том, что – это ручной вспомогательный инструмент, который ничем не отличается от привычной плоской отвертки с пластмассовой ручкой и железным наконечником, но внутри рукоятки имеется индикационная лампочка, которая загорается если коснутся фазы. При ноле же лампочка гореть не будет.

Индикаторная отвертка.
