Монтаж секционных ворот своими руками: инструкция

Брелки BFT — особенности изделий

ВFT Mitto 2-12, ВFT Mitto 4-12 —  соответственно двух-, а также четырехканальные пульты. Частота изделий 433,92 МГц. Программировать изделие достаточно легко, нужно только выполнить несколько манипуляций:

1. Нажать кнопку «Ок», после чего появиться приветствие.
2. Нажимаем кнопку повторно после чего должно появиться меню «РАRAMETER».
3. Дальше несколько раз нажать копку «-» Должно появиться меню «RADIO».
4. Повторно нажать кнопку «ОК», после этого появляется следующий раздел меню добавление брелоков в память радиоприемника «AD start».

Для кодирования брелоков нужно последовательно выполнить следующие манипуляции:

1. Щелкнуть клавишу «OK», должна появиться надпись «hidden button».
2. Затем необходимо нажать две кнопки на брелоке которые нужно закодировать.
3. Должна появиться сначала надпись «relise», а затем «desired button».
4. Нажать одну клавишу.
5. Должна появиться «Ok 1», что свидетельствует о том, что прошло все успешно.
6. Чтобы провести кодирование других брелков работу нужно повторить по данной схеме.
7. Выполнив все манипуляции необходимо одновременно нажать плюс — минусом 2 раза.

Этапы настройки

В этапы настройки входят следующие действия:

• регулировка подъемных секционных ворот;
• налаживание привода;
• регулировка пружины.

Каждый этап имеет важное значение для обеспечения плавного и безопасного процесса открытия/закрытия секций

Регулировка подъемных секционных ворот

Для самостоятельной регулировки потребуется выполнение таких действий, как:

1. Полотно ворот Дорхан фиксируется в нижнем положении.
2. Нижние кронштейны надежно крепятся к стене. Делайте это аккуратно и наверняка, так как кронштейны удерживают большой вес, и халатное отношение приведет к печальному результату.
3. Фиксируется шпонка.
4. Барабан закрепляется в одном положении с максимальной надежностью. Для этого затяните установочный винт как можно туже.
5. Проворачиваем вал до тех пор, пока не пропадет провисание.

Обратите внимание! Поворачивайте вал не спеша, излишнее натяжение нам ни к чему

1. Как только нужное натяжение достигнуто, затягиваем болты основательно, до конца.

Правильное выполнение этих действий позволит отрегулировать конструкцию надежно и основательно.

Налаживание привода

Конструкции с электроприводом порой начинают барахлить, и нуждаются в дополнительной настройке. Основной причиной возникновения проблемы служит неправильная настройка границ верхнего и нижнего предела движения ворот. Настраиваем привод:

1. Берем пульт управления и нажимаем клавишу «Р». Это позволит выбрать канал привода.
2. Дожидаемся появления на дисплее цифры 1, после чего отпускаем кнопку.
3. Нажимаем «Р» повторно, не отпуская до тех пор, пока единица не начнет моргать.
4. Далее, при помощи клавиши «+», определяем правильные верхние границы полотна, после чего сохраняем настройку нажатием клавиши «Р».
5. Схожим образом настраиваем нижнюю границу, но теперь вместо единицы выбираем цифру два.

Закончив регулировку, проверьте работоспособность системы, убедившись, что элементы конструкции работают исправно, и нигде не требуется дополнительная корректировка.

Регулировка пружины

• ослабляем фиксирующие элементы;
• прокручиваем пружину на несколько оборотов, для достижения требуемого результата;
• затягиваем фиксирующие элементы пружины обратно.

Важно! Несмотря на простоту сборки и регулировки продукции Дорхан, уделяйте повышенное внимание технике безопасности. Ворота весят немало, и в случае форс-мажорной ситуации нанесут серьезный вред. Помните об этом!

Помните об этом!

Источник

Конструктивные элементы

Воротная подъемная система включает следующие элементы:

• Рама. Основа конструкции, металлический элемент, который крепится в проеме или сразу за ним. Для изготовления используют металлический профиль прямоугольного сечения. Каркас может быть не только стальным, но и деревянным.
• Полотно. Меняет положение с вертикального на горизонтальное и наоборот; движение происходит по направляющему профилю.
• Направляющие. Определяют направление движения, связаны с шарнирно-рычажным механизмом, который отвечает за движение. В качестве противовеса используются компенсирующие пружины.
• Дополнительным элементом, не связанным с движением, является запирающий механизм (замок).
• Опционно может присутствовать электропривод.

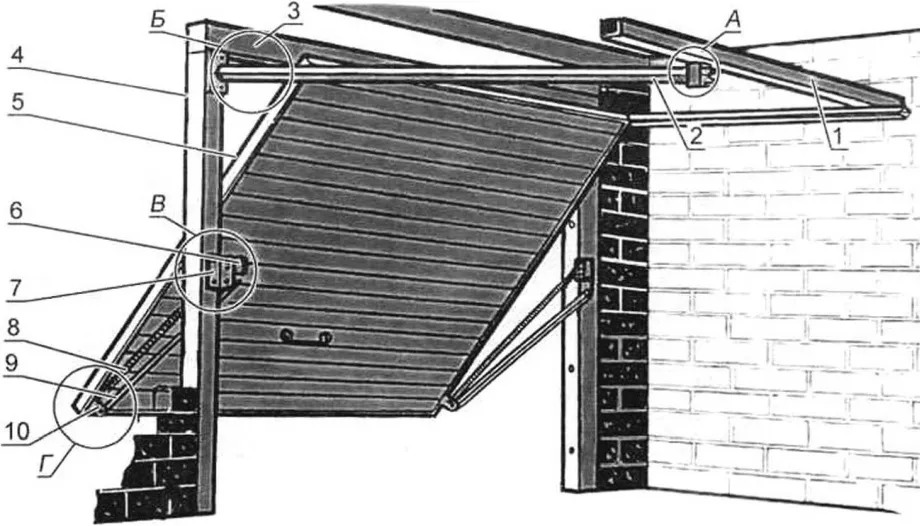

Составные элементы подъемно-откидной конструкции

Об изготовлении подъемных ворот в следующем видео:

Подготовка к монтажу

Монтаж секционных ворот предполагает обязательную подготовку имеющегося строения к этим работам.

1. Входную часть избавляют от остатков штукатурки, которая уже облупилась, убирают нелицеприятные части облицовки, нивелируют иные дефекты.
2. Выравнивают внутренние стены вокруг въезда в гараж, чтобы все элементы прилегали нужным образом.
3. Установка своими руками предполагает предварительную оценку параметров стены: ширина больше 45, высота более 30 см. Меньшие параметры затрудняют процесс установки, делая его невозможным.
4. Из помещения выносят все лишние объекты, чтобы они не мешали производству работ.
5. Готовят инструмент, что может понадобиться: строительный уровень, крепежные элементы перфоратор, рулетку, маркер, шуруповерт, аксессуары для слесарного дела.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Подъемные ворота: какими бывают и чем отличаются

Все поворотные конструкции используют один и тот же принцип, когда воротное полотно смещается его подъемом; но реализуется этот принцип по-разному. Распространение получили две разновидности: модели подъемно-секционного и подъемно-поворотного вида.

Подъемно-секционные

Полотно состоит из секций (панелей), соединенных между собой с некоторой степенью свободы при помощи петлей шарнирного типа. Движение полотна при открывании происходит сначала вверх, а затем внутрь гаража, вдоль потолка. Конструкция обладает следующими особенностями:

• Ширина панелей в среднем 50 см. Для их изготовления используют сталь, пластик, иногда древесину.
• Оптимальный вариант для теплоизоляции гаражного помещения – пенополиуретан.
• Для направляющих используют нержавеющую сталь. Подвижные элементы, ролики, муфты сделаны из стали или поливинилхлорида.

Подъемно-секционное полотно с двумя панелями

Плюсы конструкции очевидны: она удобная, безопасная и простая в эксплуатации, обладает высокой прочностью и рассчитана на долгий срок службы. Серьезным недостатком и препятствием для установки является отсутствие механизмов защиты от взлома. Собрать их своими руками сложно, и единственным вариантом остается монтаж готовой воротной системы заводского изготовления.

Подъемно-поворотные

Полотно ворот подъемно-поворотного типа – цельная конструкция, которая при подъеме целиком смещается внутрь гаража к потолку. У конструкции выделяют следующие особенности:

• Движение возможно благодаря шарнирно-рычажному механизму.
• Воротная система отличается прочностью, хорошо защищена от взлома.
• Модель подходит для самостоятельной сборки: процесс состоит из простых монтажных работ, не требующих особых умений.

Полотно подъемно-поворотного типа с дверью

В самодельных подъемных воротах для гаража с поворотным механизмом используют два вида систем открывания:

• С противовесами. Подходит для тяжелых воротных систем. Подъемный механизм включает систему противовесов, которые крепятся к раме с помощью троса. Движение тяжелых ворот управляется лебедкой.
• Шарнирно-рычажное. Популярный способ приведения механизма в движение, простой и надежный, практически исключающий блокировку.

Этап 2. Замеры

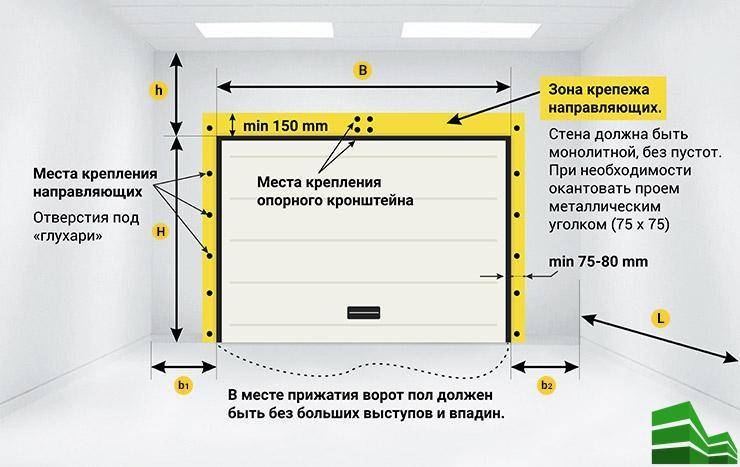

Схема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Монтаж секционных ворот

• • Работа выполняется на ровной поверхности проемов. Поэтому предварительно проверяются вертикальные направляющие на поверхности пола. Для этого профиль ложится на него, а потом с помощью строительного уровня его горизонтальность измеряется.
  • Затем происходит подготовка панелей. Здесь верхние опоры ролика нужно установить на верхнюю панель при помощи саморезов. На средней панели ставятся опоры боковые относительно просверленных отверстий. Кроме того, происходит установка внутренних петель.
  • Отверстия в нижней части петли, должны соответствовать отверстиям в панели, сделанные на производстве.
  • В нижней панели устанавливаются внутренние петли, опоры боковые и нижние угловые кронштейны.
  • Установка всей комплектации выполняется по отверстиям, заранее выполненным на производстве. Это сокращает время монтажа секционных ворот.
  • Прежде чем ставить направляющие следует поставить нижнюю панель так, чтобы ее края заходили равномерно за проемы по обеим сторонам.
  • Дальше выполняется сборка направляющих и их установка. Для этого крепятся стойки по боковым проемам, а потом скрепляются вертикальные и горизонтальные направляющие между собой болтами, гайками и специальной пластиной.
  • Ставится опорный кронштейн по отверстиям угловой стойки. После чего крепится ко всей конструкции, а также к стене саморезами по металлу.
  • Трос разрезается на две половины. Потом каждый конец его скрепляется с петлей в нижней панели по обе стороны ворот.
  • Ролик с распорными втулками вставляется в отверстия нижних кронштейнов. Ролики с роликодержателями крепятся на боковые опоры. Оставшиеся саморезы крепятся по всей высоте угловой стойки.
  • Потребуется взять вал. На него устанавливаются пружины в сборе с двух сторон и барабаны для троса.
  • Выполняется установка верхней панели. Для этого сверху ставятся роликодержатели уже с вставленными роликами. После вал в сборке поднимается наверх и устанавливается в подшипнике для закрепления.
  • В имеющиеся барабаны через отверстия пропускается свободный конец троса. Необходимое количество его наматывается на барабан, а оставшаяся часть протягивается вдоль вертикально направляющего от нижнего углового кронштейна к барабану. Сам барабан крепится к опорному кронштейну и наматывается трос с последующим его закреплением на валу болтами и обжимной втулкой.

Барабан с тросом

• Барабан с тросом
• Отмечается место для крепления петель и боковых опор с помощью перфоратора.
• Регулируются пружины и фиксируются на определенном параметре.
• Устанавливаются буферы симметрично оси проема, а верхние направляющие крепятся к потолку при помощи монтажных уголков болтами и саморезами.
• Отмечается место для ручки снаружи и задвижки внутри гаража. После чего они крепятся с помощью саморезов.
• Установка автоматики
• На направляющем профиле монтируется привод и на выходной вал одевается втулка. Дальше все части соединяются.
• Берется кронштейн и устанавливается на направляющем профиле с помощью саморезов.
• Дополнительно потребуется поставить на направляющем профиле тягу.
• Затем делается монтаж направляющего над валом полотна ворот через верх потолочных профилей. При этом крепится другой его конец к балке находящейся близко к приводу с помощью кронштейна.

Автоматика в сборе

Разнообразие моделей

Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:

Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.

Секционные ворота

Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.

Откатные

Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:

• экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
• конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
• отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.

Складные

Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.

Гибкие

Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.

Технология изготовления и монтажа

Перед началом работ рекомендуется подготовить все необходимые комплектующие материалы и инструменты.

Откатные ворота представляют собой створку, сдвигающуюся по закладной в одну из сторон с внутренней стороны двора, поэтому, кроме самих ворот, Вам понадобиться дополнительные комплектующие – комплект фурнитуры и электропривод, рассчитанный на конкретный вес и достаточным показателем мощности.

Установка несущих столбов

Обустройство проема – это обязательная основа для любого типа ворот, о нем нужно позаботиться заранее — приблизительно, за неделю или две до основных производственных и монтажных работ по конструированию створки, так как закрепление бетонированием требует столько времени для застывания и затвердения бетонной смеси, приобретения необходимой прочности.

Нормальным вариантом материала для несущих столбов может быть как дубовая или асбестовая колода, так и металлическая труба, железобетонный или выложенный из кирпича столб.

Дополнительно! Бетонирование должно быть глубиной не менее одного метра, потому что в среднем приблизительно на такую глубину промерзает грунт. Это связано с тем, что весеннюю или зимнюю пору столб может накрениться и нарушить геометрию движения створки ворот, а это как следствие негативно скажется на работе всех механизмов.

Итак, для начала сделайте ямы и выставьте строго вертикально на одной высоте при помощи строительного нивелира столбы. Залейте бетонным раствором из мелкого щебня, цемента и песка пространство между стенками и опорами до нулевого уровня. Кроме того, можно сделать песчано-щебневую подушку в основаниях 10-20 см для отвода влаги, которую надо плотно протрамбовать проточной водой.

Закладные для нащельников в опорах

На этапе производства столбов желательно продумать и сделать по 3 закладные крепежные детали на каждом столбе — так называемые нащельники. Это необходимо для удобства фиксации нижнего и верхнего улавливателя, а также верхних роликов.

Для этого к забетонированному несущему столбу – металлической трубе, по центру приварите куски арматуры, а с другой стороны используйте уголки сечением 50*50 мм и длиной 8 см. Уголок должен одной стороной лежать в шве (сторона, приваренная к арматуре), а с другой стороны приваривают нащельник. Этот уголок закладывают в шов ближе к краю опоры к проему. Таким образом, нащельник получается на расстоянии 10 см от края несущего столба.

Закладные на столбах

Армирующий пояс и закладная

Откатные ворота работают на специальном фундаменте, который имеет армирующую сетку (арматура 12-14 мм), приваренную к закладной — швеллеру шириной 16 или 20 сантиметров.

Сначала нарезают куски арматуры длиной по 1 м, и приваривают к полочкам швеллера или закладной из набора фурнитуры так, чтобы образовались ножки у стола (П-образная форма).

Схема сдвижного проема

В котлован — 50% от размера проездной части, шириной 30см и также глубиной 1 метр опускаем швеллер с «ножками», и заливаем бетонным раствором. Конструкция должна также быть в нулевой уровень поверхности земли, плитки или другого уровня заподлицо, в зависимости от конкретной ситуации.

Монтаж створки

Навешивание ворот представляет собой следующую последовательность операций:

• Выставление ворот на месте на так называемых «лапах». Они приварены для удобства покраски и доставки портального устройства.
• Удаление «лапок» и выставление роликов откатных ворот. Для этого раздвиньте роликовые каретки на максимальную ширину непосредственно на закладной фундамента, наденьте на них направляющую.
• Выровняйте горизонтальность и вертикальность створки при помощи нивелира.
• Сваркой обварите по контуру роликовые тележки на швеллере.
• Прихватите сваркой верхний поддерживающий ролик.
• Приварите верхний и нижний улавливатели.

Заключение

Чтобы смонтировать самодельные секционные ворота для гаража, сначала необходимо провести замеры. Для этого используют измерительные приборы, проверяют расстояния в нескольких точках, так как перекосы весьма вероятны.

С составленным чертежом можно отправляться в строительный магазин и приобрести подходящую модель. Самыми известными производителями являются компании «Алютех» и «Дорхан».

После этого в гараже занимаются подготовительными работами. Очищают поверхность от деталей интерьера. Вверху должно быть очищено около 25-40 сантиметров, а по бокам – 40-60 сантиметров.

Процесс монтажа должен осуществляться в строгом соответствии с инструкциями производителя. Для каждой модели предусмотрен свой порядок сборки. В конце работ проверяют качество монтажа и ход полотна.
