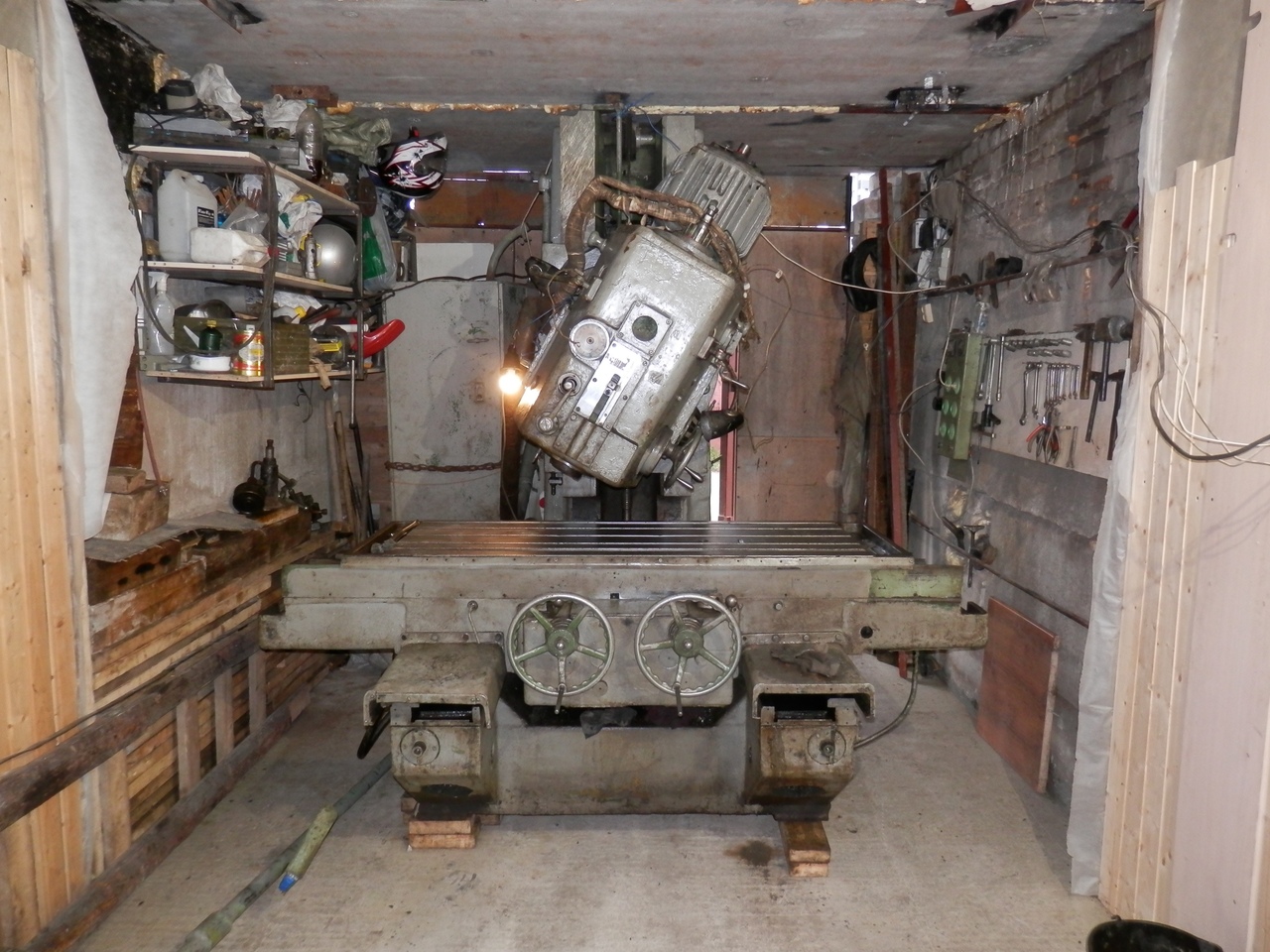

Установка токарного станка в гараж

Разновидности

Есть много разновидностей токарных станков

Перед приобретением важно ознакомиться с особенностями каждого вида, чтобы сделать правильный выбор

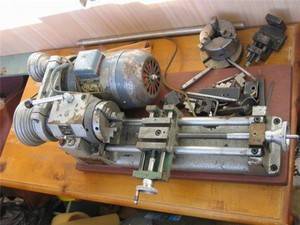

Настольный для домашней мастерской

Небольшой станок фиксируется на специальном столике. Имеет небольшой вес и габариты, но позволяют выполнить большое количество операций. Помимо наружной обработки, можно выполнить сверление и расточку. Его преимущества — низкая стоимость и энергопотребление. Во время работы почти нет шума.

Бытовые, миниатюрные (мини), малогабаритные

Масса таких станков часто не превышает 50 кг, но технические характеристики многих моделей не уступают крупногабаритным аналогам. Станина выполнена в основном из чугуна — это снижает вибрацию во время работы. Рабочий диаметр патрона составляет 50–100 мм, частота вращения шпинделя 100–3800 оборотов в минуту, мощность двигателя варьируется от 0,55 до 2,25 кВт.

Винторезный

Распространенная группа токарных станков различной модификации. Пользовались популярностью еще во времена СССР на крупных производствах. Отличаются габаритами, длиной и диаметром обрабатываемых деталей. На заводах часто встречаются модификации 16К20, 1К62.

Автоматический с поперечной подачей

Используются в серийном производстве для разных операций с небольшими деталями, в том числе обработки фасонных поверхностей. На них практикуется также точение изделий из меди, латуни, легированной стали.

Универсальные

Распространенная группа станков, которые встречаются в серийном и массовом производстве. Сюда как раз входит токарно-винторезный станок. Такое оборудование отличается широким диапазоном режимов (частота вращения шпинделя, скорость подачи инструмента), а также возможностью выполнять работы разного профиля.

Классификация универсальных станков:

• Тяжелые — на них можно обрабатывать крупногабаритные детали диаметром 1600–4000 мм.
• До 15 тонн — предназначены для обработки деталей диаметром 600–1250 мм.
• До 4 тонн — максимально допустимый диаметр заготовки составляет 500 мм.
• Легкие — для работы с небольшими изделиями диаметром 100–200 мм.

К универсальным агрегатам относятся также токарно-револьверные станки. Они предназначены для массового и серийного изготовления деталей из прутка. Главное, его отличие от токарно-винторезного станка — наличие револьверной головки, к которой можно закрепить сразу несколько инструментов в необходимой для работы последовательности.

Мобильные

Переносные станки отличаются компактными размерами и мощной конструкцией с гидравлическим или пневматическим приводом. В зависимости от модификации возможна обработка наружных и внутренних цилиндрических поверхностей, труб, фланцев, канавок. Станок крепится к краю заготовки.

Особенности и преимущества:

• Простая установка и фиксация детали.
• Выполнение операций в труднодоступных местах.
• Возможность использовать дополнительные приспособления.
• Высокая точность и качество обработки.

Необычные

В промышленности встречаются необычные типы токарных станков. Это дорогостоящее узкопрофильное оборудование, которое обслуживают высококвалифицированные работники.

К ним относятся:

1. Многошпиндельные — позволяют обрабатывать одновременно несколько деталей. Применяются в условиях серийного производства.
2. Копировальные полуавтоматы — выполняют сложные операции с использованием нескольких инструментов.
3. Лоботокарные — предназначены для деталей, диаметр которых во много раз превышает высоту (шкивы, фланцы, колеса).
4. Карусельные — промышленные станки для точной обработки крупногабаритных деталей.
5. Затыловочные — предназначены для заточки режущих инструментов (фрез, метчиков, разверток, зенковок).

Ручные

Группа объединяет типы токарных станков с ручным управлением (не ЧПУ). Они не оснащены автоматикой, все действия токарь выполняет вручную. Перемещение задней бабки и подача пиноли осуществляется рабочим без помощи дополнительных механизмов.

Автоматизирована только подача режущего инструмента. Ручные станки постепенно вытесняются аналогами с ЧПУ, автоматами и полуавтоматами.

Микро

Оборудование ограничивается весом 30–35 кг. Станки применяются для мелкосерийной работы в домашней мастерской. Питаются в основном от розетки 220 В. Малое энергопотребление и отсутствие шума позволяет работать, не мешая соседям.

Токарный станок для гаража: параметры

В первую очередь определяетесь с массой и типом подключения. Выбирая массу, не стоит стремиться найти самый легкий станок. Очень легкие не дают устойчивости, могут вибрировать при работе, что скажется на точности работы. Да, тяжелые станки устанавливать проблематично, но установка — это единичное мероприятие, в работать придется регулярно. Потому вес — далеко не самый основной критерий выбора.

Слишком большие токарные станки не в каждый гараж можно установить, а небольшие и средние — отличный выбор

Тип подключения — однофазный или трехфазный — это уже важнее. И то, трехфазные можно подключить к 220 через специальные пускатели. Из электрических характеристик важна еще мощность двигателя.  Чем она выше тем большую скорость вращения может развить токарный станок. Это общие моменты. Есть еще специальные:

• Диаметр заготовки, которую можно на станке обрабатывать. Определяется диаметром обработки над станиной и над суппортом.
• Длинна обрабатываемой детали. Зависит от хода.
• Перечень операций.
• Максимальное число оборотов.
• Способ регулировки — плавный, ступенчатый.
• Возможность обратного хода.

Размеры обрабатываемых деталей напрямую связаны с размерами станка. Так что тут приходится искать разумный компромисс. Обычно не хочется слишком загромождать гараж, но надо обрабатывать габаритные детали.

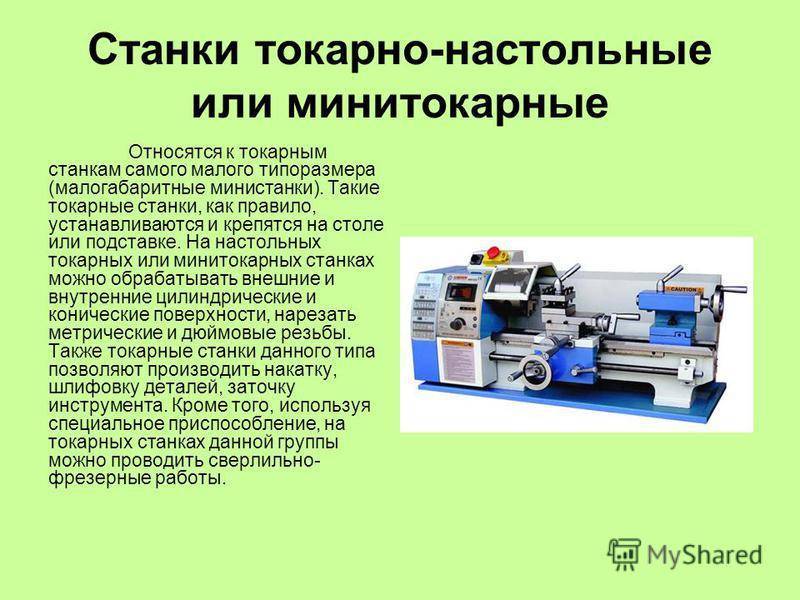

Микро и мини токарные станки

Чтобы не загромождать гараж можно найти мини- или микро токарные станки. Они отличаются совсем уж небольшими размерами и малой массой. Например, микро-токарный станок для гаража PROMA SM-250Е  имеет размеры 540*300*270 мм и массу 35 кг. Обрабатывать может заготовки длиной 210 мм и диаметром 140 мм. Плавная регулировка скоростей от 100 до 2000 об/мин. Для таких размеров не так уж и плохо.

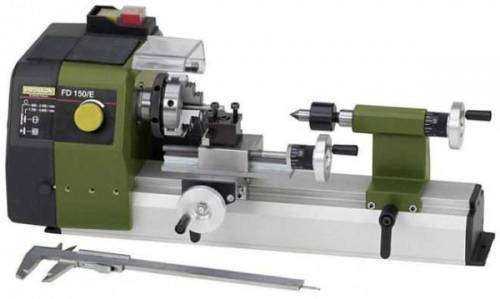

Токарные мини станки — в гараже им самое место

Несмотря на маленькие размеры, может производить следующие операции:

• обтачивание поверхностей,
• нарезание резьбы;
• сверление;
• зенкование;
• развертывание.

Возможны также шлифовка деталей, накатка, заточка инструмента. Основные операции, как видите, присутствуют. Недостаток в том, что на станках такого типа хоть сколько нибудь крупные детали не обработаешь.И еще недостаток конкретно этой модели цена. Стоит этот токарный станок для гаража от 900$.

В той же категории есть китайские JET BD-3 и JET BD-6 (цена 500-600$) и отечественные КРАТОН MML-01 (цена 900$),  Энкор Корвет 401 (650$), немецкие Optimum  — от 1300$ до 6000$; чешские Proma  — от 900$,

Напольные варианты

Тут выбор не так широк, потому что и цены и масса намного выше. Есть несколько проверенных моделей, которые можно установить в гараже.

Напольный токарный станок для гаража ТВ 4

Это так называемые школьные станки — ТВ 4 (его усовершенствованную версию ТВ 6), ТВ 7 и настольное исполнение ТВ 16. При массе 280 кг (ТВ 4) и 400 кг ТВ 7, желательно наличие отдельного фундамента. Если поставить его просто на бетонный пол, он его разобьет.

Лучшие токарные станки по дереву

Настольный токарный станок по древесине выполнит операции по обточке, шлифованию, выборке пазов и нанесению резьбы. Спецификой является использование ручных резцов и фасонных приспособлений. Для фиксации рабочего инструмента используется подручник, который устанавливают между передней и задней опорой

Команда проекта VyborExperta.ru предлагает обратить внимание на 4 модели, которые помогут обработать дерево с безупречным качеством. Оборудование отличается хорошим функционалом и надежными электродвигателями, удобным в работе форматом

Энкор Корвет-74

Стационарный токарный станок по дереву для домашней мастерской с мощным электродвигателем. При весе в 77 кг отличается хорошей устойчивостью, что положительно влияет на качество обработки деревянных заготовок. Асинхронный электромотор вращает шпиндель со скоростью от 500 до 2000 об/мин. Расстояние между центрами в 845 мм позволяет обрабатывать балясины и другие габаритные детали. При работе с компактными заготовками используется планшайба.

За плавную регулировку скорости вращения шпинделя отвечает вариатор. Снизить нагрузку на электродвигатель помогает ременная передача. В ассортименте производителя есть копировальное устройство, которое можно приобрести дополнительно для повышения производительности. Для обработки деталей диаметром более 300 мм, передняя бабка имеет поворотную конструкцию.

Достоинства:

• Регулируемый резцедержатель;
• Надежная защита от самопроизвольного пуска;
• Основание в стандартной комплектации;
• Двигатель рассчитан на интенсивную работу;
• Низкая цена.

Недостатки:

Недостаточная мощность мотора для заготовок более 300 мм в диаметре.

Einhell 1000/1

Разработка немецких инженеров привлекла небольшим весом, мощным двигателем и четырехступенчатой коробкой скоростей. Электромотор разгоняет шпиндель до 2600 об/мин. Двигатель рассчитан на интенсивную продолжительную работу, это позволяет использовать станок в небольших мастерских по производству столярных изделий. Двойная рама обеспечивает хорошую устойчивость оборудования.

Габариты станка подходят для заготовок, диаметром до 280 мм. Особенностью конструкции задней бабки является поворотный шпиндель, что упрощает фиксацию детали. Для работы с небольшими заготовками предусмотрена планшайба.

Достоинства:

• Низкая цена;
• Легко регулируется суппорт;
• Упор в комплекте;
• Низкий уровень шума;
• Максимальная длина заготовки 1 метр.

Недостатки:

Греется при интенсивной работе с сырым деревом.

Skrab 57000

Настольный станок с мощным электродвигателем, который раскручивает шпиндель со скоростью 5000 об/мин. Регулировка оборотов бесступенчатая, крутящий момент передается с помощью зубчатой ременной передачи. Оборудование можно использовать для обработки дерева и пластика. Есть возможность подключения фирменного гибкого вала.

Максимальная длина обрабатываемой заготовки 300 мм, диаметр – не более 40 мм. Это делает оборудование привлекательным для моделистов-конструкторов или ювелиров, производителей сувенирной продукции. К координатным столам станок крепится через резиновые опоры, которые снижают вибрацию. Направляющая имеет идеальную поверхность, изготавливается из сплава на основе алюминия, устойчивого к коррозии.

Достоинства:

• Защитный кожух из прочного пластика;
• Низкое энергопотребление;
• Обороты регулируются в автоматическом режиме;
• Рассчитан на интенсивную работу.

Недостатки:

Высокая цена для своего класса.

Record Power DML 305

Настольная модель с двигателем 370 Вт со ступенчатой регулировкой скорости шпинделя. Электромотор рассчитан на продолжительную работу под нагрузкой, а 6 скоростей позволяют решать задачи любой сложности. Это делает оборудование актуальным для профессиональных мастерских. Тяжелая чугунная станина отличается прочностью, обеспечивает хорошую устойчивость в паре с двумя массивными опорами.

Шпиндель задней бабки имеет фиксатор со шкалой деления. Это гарантирует точность настройки. Переключение скоростей выполняется с помощью эргономичных шкивов, доступ к которым очень удобный. Модель рассчитана на обработку деталей, длиной 393 мм, но есть возможность приобрести удлинитель станины для заготовок до 1 метра.

Достоинства:

• Качество сборки;
• Диаметр заготовок до 305 мм;
• Хорошая комплектация;
• Широкий выбор дополнительных опций;
• Стабильная работа под нагрузкой.

Недостатки:

• Завышенная цена;
• Нет функции поворота передней бабки.

Описание домашнего токарного станка

По сути дела, токарное устройство по металлу для работы дома — это уменьшенная копия «производственных собратьев», которые используются на заводах или производственных цехах. За счёт небольших габаритов, изделие потребляет меньше электроэнергии, что положительно сказывается на кошельке. Правда, за небольшие размеры приходится расплачиваться ограниченной функциональностью. Но тем не менее подобные устройства для дома или гаража отлично справляются с большинством поставленных задач.

• Компактность. Как было сказано выше, домашние разновидности не занимают много места. Любую модель вполне можно поставить на стол в гараже или в самом доме.
• Расширение функциональности. В каждом изделии имеются специальные крепления, на которые можно установить дополнительные компоненты, расширяющие функциональность устройства.
• Надёжность. На большинстве токарных станков по металлу вполне можно работать десятилетиями.

Как выбрать вариант для дома

Грамотно выбранный домашний токарный станок также станет полезным и при обслуживании транспортного средства, значительно упростит задачи по уходу за приусадебным участком.

При наличии такого оборудования всегда можно выточить любую необходимую деталь для ремонта. Чтобы не ошибиться в выборе домашнего станка, учитывайте следующие нюансы:

• Бюджет. Зачастую для домашнего пользования приобретайте модель базовой комплектации. А различный дополнительный функционал комплектуется уже по мере необходимости.
• Качество. Перед оформлением покупки тщательно осмотрите модель на наличие возможных поломок. И не совершайте такие сделки в системе онлайн (на заказ и доставку). Ведь в этом случае не будет возможности пощупать, посмотреть и проверить станок.
• Разновидности. Выбор токарного домашнего станка зависит от цели его дальнейшего использования.

Мнение эксперта Левин Дмитрий Константинович

Если позволят финансовые возможности, лучше покупайте универсальный станок, который обладает большим запасом функций.

По своему предназначению все подобные модели подразделяются на 4 основные разновидности:

1. Настольные. Отличаются компактными размерами и малой массой. Самая миниатюрная модель будет весить около 10-12 кг. Такой тип станков предназначен для обработки небольших деталей и операций: подрезать края, отшлифовать, расширить или сделать новые отверстия, обточить детали, нанести на них резьбу и пр.
2. Универсальные. Предназначены для выполнения сразу нескольких функций. Отличиями становятся повышенный размер диаметра обрабатываемой детали и увеличенное расстояние между двумя вращающимися центрами. Станки универсального типа обладают неприхотливостью при уходе и легкостью в использовании.
3. Токарно-винтовые. Эти модели пользуются особенной популярностью. Ведь с их помощью можно обработать практически любое изделие, даже весом в 10 тонн, а центровое расстояние способно варьироваться в пределах 7-8 м.
4. Школьные. Самые простые по функциональности устройства, работать на которых под силу каждому. Эти модели способны обрабатывать практически любую деталь, независимо от формы. С их помощью легко можно нарезать резьбу, делать отверстия и придавать объекту нужную форму. А при необходимости производить и затачивание, шлифовку или закатку домашних инструментов. А, приобретя дополнительное оборудование, можно значительно расширить возможности устройства и сделать станок пригодным для фрезерования или нарезки зубьев. Такие модели малогабаритны и компактны.

Токарные станки школьного исполнения способны работать не только по металлу. С их помощью можно легко обрабатывать древесину и пластик.

Но помните, что станки, предназначенные для домашнего использования, все же не так совершенны, как профессиональные. Главное неудобство – это время, которое приходится затрачивать на обработку. Но все недостатки покрывает гарантированно высокое качество итогового результата.

Лучшие токарные станки по металлу

Для обработки металлов требуется высокая скорость вращения шпинделя. Для охлаждения заготовки в рабочую зону подают СОЖ. Высокие требования предъявляются к точности настроек, качеству кулачковых зажимов.

Jet BD-8VS 50000911M

Швейцарский мини токарный станок по металлу укомплектован коллекторным электродвигателем мощностью 600 Вт, который вращает шпиндель со скоростью до 2500 об/мин. Параметры вращения плавно регулируются в двух диапазонах. На лицевой панели расположены кнопки управления и метрические таблицы для настройки на резьбу. Скорость вращения выводится на дисплей, позволяет точно контролировать базовые параметры. В стандартной комплектации установлен трехкулачковый патрон с диаметром 100 мм.

Модель имеет две продольные подачи, работающие в автоматическом режиме. В резцедержатель можно установить до 4 резцов. Вращение этого узла производится точно перпендикулярно оси вращения. Все шестерни гитары изготовлены из закаленного металла, имеют продолжительный срок службы и высокую устойчивость к истиранию.

Достоинства:

• Все органы управления расположены удобно в одном месте;
• Заготовка позиционируется с высокой точностью;
• Массивная задняя бабка;
• Рабочая зона имеет длину 400 мм;
• Надежный защитный экран;
• Прямой привод шпинделя.

Недостатки:

Небольшой вес.

Для исправления недостатка необходимо внимательно отнестись к рекомендациям производителя по монтажу. Токарно-винторезный станок через поддон для сбора стружки прикручивается к верстаку. Это заметно снижает вибрацию и позволяет выполнять обработку металла с высокой точностью.

Proma SM-300E 25951830

Легкий настольный токарный станок известного чешского бренда предназначен для обработки цилиндрических и конических поверхностей. Коллекторный двигатель разгоняет шпиндель до 2500 об/мин. Скорость плавно регулируется в широком диапазоне. Легко справляется с нарезкой резьбы на металле и пластике. Заготовка позиционируется с высокой точностью, это способствуют направляющие с идеальной геометрией. При небольших размерах длина рабочей зоны составляет 250 мм.

Пользователи отмечают плавный ход задней бабки и суппорта, отсутствие люфтов. По этим показателям станок не отличается от профессионального оборудования. Модель предназначена для подключения бытовой электросети, а экономичный двигатель потребляет в среднем не более 300 Вт энергии. Качественно обрабатывает любой металл.

Достоинства:

• Ровная станина;
• Две скорости;
• Информативное управление;
• Защитный кожух;
• Удобная регулировка для дюймовой резьбы.

Недостатки:

Небольшой вес.

Ferrox ML 110×125 Vs 44924

Мини станок по металлу весит всего 13 кг. Производитель установил компактный коллекторный электродвигатель мощностью 250 Вт. Мотор легко разгонят шпиндель до скорости в 3600 об/мин, что является высокими показателями для своего класса. Предназначен для обработки цилиндрических заготовок, можно выполнять шлифование и сверление.

Скорость шпинделя варьируется в широком диапазоне, для регулировки на панели управления предусмотрены удобные рычаги. Обороты увеличиваются плавно, что гарантирует высокое качество обработки. Способствует этому и хорошо отшлифованные направляющие суппорта. При небольших размерах устройства, на нем обрабатываются детали, длиной до 125 мм.

Достоинства:

• Экономичность;
• Занимает мало места в мастерской;
• Не нуждается в сложном техническом обслуживании;
• Прочный корпус;
• Станина изготовлена из чугуна.

Недостатки:

Нет метрической и дюймовой резьбы.

Triod Lamt-500P/400 113016

Шесть скоростей и расстояние между центрами в 550 мм делает этот токарный станок для дома универсальным. Двигатель мощностью 370 Вт разгоняет шпиндель в диапазоне от 170 до 1950 об/мин, позволяя использовать твердосплавные резцы. Удобно расположенные рычаги управления скоростями помогают выбрать оптимальный режим быстро и с высокой точностью. Пиноль задней бабки выдвигается и позволяет надежно зафиксировать заготовку. Подача суппорта вперед и вбок расширяет возможности, позволяет выполнять мастеру фигурную проточку.

Резцедержатель четырехсторонний, в нем устанавливается 4 режущих инструмента, что помогает увеличить производительность. Защитный экран прочный, устойчивый к динамическим нагрузкам и не мешает обзору. При желании можно изменить величину подачи, установив другие шестерни гитары, которые идут в комплекте.

Достоинства:

• Точность при обработке;
• Хорошая комплектация;
• Устойчивость;
• Метрическая и динамическая резьба.

Недостатки:

• Высокая цена;
• Требуется подключение к трехфазной электросети.

Лучшие плоскошлифовальные машины

Финальные моменты монтажа токарного станка

После осуществления сборки станка (при необходимости) и установке станка на фундамент либо стол, затягивать анкерные болты

Важно также оценить паспортные характеристики, заданные на вырывание анкерных болтов из фундамента. Как правило, из этого значения нужно отбросить около 25% для максимально гарантированной прочности установки

Современные производители станков изготавливают крепежные болты из нержавеющих металлов, либо используя специальные оцинкованные покрытия. Не помешает также дополнительно обработать анкеры антикоррозийным материалом, особенно в местах возможного появления влаги.

После установки, последовательного затягивания анкеров следует ещё раз дополнительно вымерять все поверхности станка уровнем на момент отсутствия неровностей и перекосов. Если у Вас возникли вопросы по монтажу и требуются дополнительные пояснения на месте работ, то мы всегда рады предоставить услугу шефмонтажа. Наши специалисты выедут к Вам и дадут подробные консультации по вопросу правильной установки станка на каждом этапе работ.

Методы монтажа и выверки промышленного станка

Совокупность операций по установке, сборке, наладке и обкатке станка или машины, проводимых в определенной последовательности, называется технологическим процессом монтажа. В него входит соединение станка с полом здания либо фундаментом, находящимся на грунте, с устройствами, подводящими электроэнергию, и пр. При монтаже должно быть обеспечено заданное положение монтируемого станка относительно других станков и здания, а также правильное положение отдельных узлов монтируемого станка.

Станок устанавливают на фундамент только после затвердевания бетона. Преждевременная нагрузка на фундамент вызывает его разрушение (растрескивание).

Вследствие того что опорная плоскость фундамента практически не может быть выполнена с достаточной точностью, станок устанавливают не непосредственно на фундамент, а на подкладки, представляющие собой металлические полосы толщиной 3… 10 мм или же стальные клинья с уклоном 4…5°, которые могут быть одинарными или двойными (рис. 108). Расположение клиньев указывается в чертеже на установку станка. Обычно клинья устанавливают по периметру станины через 500… 700 мм друг от друга.

Крупные станки монтируют на башмаках (рис. 108, б), представляющих собой двойные клинья, регулируемые посредством винта.

Монтаж станка начинается с установки его станины на стенде в ремонтном цехе или на фундаменте в цехе, где он будет работать.

Заливка станины производится лишь после сборки станка, окончательной выверки и сдачи ОТК. Это позволяет избежать деформации залитой станины после установки на нее тяжелых узлов. (Для ускорения работы и повышения надежности установки при заливке следует применять быстросхватывающие цементы.)

Станок устанавливают таким образом, чтобы фундамент со всех сторон выступал относительно подошвы станины примерно на одинаковое расстояние (рис. 109). Затем выверяют станок по уровню. Для проверки положения станины в продольном направлении уровни устанавливают в двух местах — на передней и задней направляющих станины (рис. 110). Положение станины в поперечном направлении проверяют уровнями, также установленными в двух местах на мостиках. Подбивкой клиньев в соответствующих местах (см. рис. 108, а) добиваются горизонтальности установки станка во всех направлениях с точностью, предусмотренной техническими условиями на установку (0,04 мм на 1000 мм длины станины).

Рис. 108. Установка и выверка станка на фундаменте: а к б — соответственно установка на стальные клинья и башмаки
