Монтаж гаражных ворот: особенности и порядок выполнения работ

Распашные ворота для гаража: плюсы и минусы

Кроме внешнего вида, распашные деревянные ворота в гараж выделяются и иными достоинствами:

1. Дерево хорошо пропускает пары, что снизит уровень влажности внутри гаража и положительно скажется на состоянии автомобиля.
2. Доступность и низкая цена – приобрести брус и доски можно в ближайшем строительном магазине, а стоят они не так уж и много.
3. Простота в обработке. Для работы с этим материалом не требуются редкие и очень дорогие инструменты, их можно найти в любом домохозяйстве, и, скорее всего, вы знаете, что с ними делать.

Ну а если вы затеяли строительство из бруса или бревен, то установка ворот в брусовый гараж будет для вас оптимальным вариантом, так как такие ворота лучше всего будут сочетаться с внешним видом вашего гаража, дома и всего участка в целом.

Однако, если вы хотите ставить в гараж деревянные ворота, помните о недостатках:

Какие еще есть виды гаражных ворот, читайте здесь.

Готовы засучить рукава и приступить к делу? Если да, то начнем с выбора материалов.

Материалы и инструменты

Итак, из чего мы будем делать распашные деревянные ворота для гаража:

1. Брус для проема. Вертикальные стойки должны закапываться в землю на 1-1,5 метра, плюс высота проема гаража. Что же касается сечения, то достаточно крепким будет брус 100х100 мм. Перемычка между стойками тоже должна быть выполнена из бруса и иметь сечение 50х100 мм.
2. Каркас ворот должен быть достаточно крепким, но не слишком тяжелым, чтобы снизить нагрузки на петли и стойки. Для его изготовления следует взять брус сечением 50х50 мм.
3. Обшивка выполняется из досок толщиной 25 мм. Что же касается ширины, то ее вы можете выбрать самостоятельно, но оптимальными цифрами являются 10-20 см.
4. Петли для ворот. Учитывая их массу, нагрузка на них будет немалой, потому лучше приобрести стреловидные петли, так как они крепче и надежнее (и, кроме того, они украсят ваши ворота).
5. Битумная мастика.
6. Цемент.
7. Пропитки для защиты от пожара, насекомых и грибков, антисептик.
8. Морилка или лак.
9. Крепежные материалы – нагеля (деревянные гвозди) и саморезы. Если гараж не из дерева, то понадобятся длинные болты и дюбели

Инструменты, которые нужны для создания своими руками распашных ворот на гараж, можно найти в любом частном доме, либо спросить у соседей и друзей:

• электрический лобзик и ножовка для дерева;
• шуруповерт, дрель, киянка и молоток;
• стамеска и рубанок;
• уровень, уголок и рулетка;
• шлифовальная шкурка или что-нибудь подобное;
• валик или кисти для нанесения пропиток и лака.

Читайте здесь о том, как сделать своими руками козырек для гаражных ворот.

Проверка работоспособности ворот

После монтажа ворот проверят их функциональность:

• Полотно поднимают и опускают несколько в автоматическом режиме и в ручном. Оно должно двигаться плавно, без усилий и рывков.
• При подъеме и опускании между секциями не должно быть просветов. Это указывает на неплотную стыковку панелей.
• Надавливают на нижнюю и на верхнюю панели полотна. Между створкой и проемом не должны появиться просветы.
• Поднимают полотно не полностью и останавливают – ворота должны филироваться в этом положении, а не сдвигаться силой инерции.

Если работу выполняла бригада, необходимо убедиться в целостности панелей, отсутствии царапин, сколов и вмятин.

Отделка портала гаража

Красный отделочный пустотелый кирпич, которым был отделан вход в гараж, вполне бы мог служить отделкой портала новых ворот. Но новый столбик из кирпича и щель между ним и стеной портили внешний вид. Да и бетонная балка над входом лежала криво и после демонтажа коробки старых ворот имела неприглядный вид. Внутреннюю часть портала я отделал плитками керамического гранита, аналогичными был выстлан пол в гараже. Оказалось, что это самый дешёвый вариант облицовки. По-случаю мне удалось купить на распродаже керамический гранит за небольшие деньги (клей для укладки плитки и затирка для швов обошлись примерно в ту же стоимость). Штукатурить бетонную балку на потолке и клеить на неё плитки не имело смысла с точки зрения трудозатрат. Там я сделал своеобразный подвесной потолок; на дюбель-гвоздях закрепил деревянные бруски, предварительно тщательно прокрасив их и прикрепил к ним алюминиевые уголки. Так как балка лежала криво, то пришлось повозиться, подбирая толщину брусков. Между уголками подвесил плитки керамического гранита на сухую.
Такая конструкция будет сильно промерзать в мороз, в оттепель будет образоваться иней и конденсат. Да и ворота могут просто примерзнуть в этом месте к порталу.
В деревянных брусках я просверлил отверстия диаметром около 6 мм с шагом около 30 см и через эти отверстия залил пустоту между плитками и балкой строительной пеной. Расстояние между плитками после этой операции необходимо проконтролировать и если надо, распределить равномерно.
Чтобы облицевать плиткой внутреннюю часть портала ворот, где расположена петля для замка, необходимо было просветлить в плитке отверстие диаметром 14-16 мм, которое бы точно совпадало с отверстием в стене, в которое был установлен анкер. Отверстие надо было сверлить недалеко от края плитки.
Попытка просверлить плитку из керамического гранита обычным стареньким алмазным сверлом закончилась неудачей — при небольшом нажатии на дрель, плитка раскололась.
Вторая попытка — вырезать паз в плитке болгаркой с диском по камню — закончилась аналогично.
Пришлось воспользоваться инструментом Roto Zip с алмазным бором.
Внешнюю часть портала я отделал декоративной плиткой — искусственным декоративным камнем. Я выбрал самый простой рисунок. Рисунок можно смоделировать на компьютере, сделав несколько фотографий плитки и комбинируя ее. Можно поступить проще — перекладывая плитку на полу гаража и подбирая наиболее удачный вариант. Можно скомбинировать эти два действия. Дело в том, что плитка — разных цветов и оттенков. На компьютере можно смоделировать схему раскладки плитки, а уж потом, разложив её на полу, подобрать нужные цвета и оттенки. Плитка довольно хорошо режется обычно болгаркой с диском по камню.

Подготовительные данные

Технология изготовления ворот распашного типа достаточно проста и не потребует привлечения к работам каких-либо специальных материалов и комплектующих. Все, что вам потребуется для их сооружения – это металлические листовые заготовки, профили и уголки различной размерности, которые сегодня можно приобрести почти в любом магазине стройматериалов.

Ещё до начала монтажных работ желательно подготовить эскиз с указанием всех используемых в конструкции элементов и их размеров. При составлении эскиза вам нужно будет определиться с такими показателями будущих ворот как их высота и ширина.

Как рассчитать размеры гаражных ворот

Размеры, которые нужно проверить прежде, чем заказать ворота

Ворота гаража для легковых автомобилей не должны быть уже 230 см и ниже 200 см (размер проема в свету). Но если в гараже планируют ставить только мотоцикл или малогабаритный легковой автомобиль, можно установить ворота шириной 180 или 200 см. Если нужно оборудовать воротами гараж на два автомобиля, следует учесть, что их ширина не должна быть менее 5 м (лучше всего, около 6 м).

До оформления заказа, кроме ширины и высоты въездного проема гаража, нуж­но проверить высоту перемычки. Замеряем расстояния от потолка до нижнего края перемычки и от боковых откосов до стен. Необходимо также проверить глубину гаража, то есть расстояние по потолку от перемычки до задней стенки гаража. Эта информация понадобится при покупке подъемно-поворотных или секционных ворот, которые при открытии прячутся под потолком

Что нужно знать о секционных воротах

Секционные ворота позволяют экономить пространство на участке и внутри гаража Свое название такая модель получила из-за конструкции. В обычном случае створка – цельное жесткое полотно. Секционные конструкции собраны из элементов. Крепление между ними прочное, но не жесткое. Такое полотно способно сгибаться и даже сворачиваться в рулон – например, роллетные модели.

Чаще всего секции представляют собой вариант сэндвич-панели. Это плита, сделанная из пенополиуретана – теплоизолятора с высоким уровнем теплосбережения, и защищенная с обеих сторон листами оцинкованной стали. Композит получается легкий и прочный, но при этом еще и теплый. Выпускают панели с отделкой не только из стали, но и из древесностружечного материала или вагонки.

Сэндвич-панели чаще всего используют при конструировании подъемных ворот, так как именно здесь все преимущества материала проявляются сильнее всего. Такая модель при открывании не распахивается, а поднимается по направляющим, меняя угол наклона, и останавливается в горизонтальном положении. Высота подъема зависит от назначения гаража – для легковых автомобилей, грузовых, автобусов. При этом дверное полотно не занимает место в проеме или возле стены.

Установка секционных подъемных ворот в гараж позволит:

• сэкономить место;
• утеплить гараж, так как сэндвич-панели предупредят потерю тепла;
• стабилизовать температурно-влажностный режим внутри помещения.

Подготовка проема гаражных секционных ворот

Обязательно должна присутствовать подготовка дверного отверстия перед тем, как ворота будут установлены. С помощью чертежа вы можете понять, годится ли ваш проем для монтажа конструкции.

Если размеры не меньше, чем указано на схеме, то можно подготавливать стены вокруг дверного отверстия.

Требования к стенам проема:

• Стены, которые находятся вокруг проема, должны располагаться в одной плоскости и быть ровными.
• Лучше, чтобы стена была кирпичная или бетонная. Если вы имеете стены из пеноблока, крепить к ним направляющие не рекомендуется, так как крепление будет ненадежным. При этом можно сначала сделать обвязку стен с помощью стального уголка с размерами полок 10х10 сантиметров.
• Заказывайте и делайте монтаж полотна, когда у вас будет готов пол. В этом случае уплотнитель будет плотно прилегать к полу, и можно будет наиболее четко сделать монтаж направляющих.
• Если же пол вы еще не сделали, то есть возможность заказать полотно, зная отметку пола и учитывая погрешность не больше чем 10 миллиметров.

Прежде чем ставить устройство, обязательно проверьте дверное отверстие. Стены его должны состоять из бетона или кирпича, для того чтобы устройство можно было надежно закрепить.

От этого будет зависеть, насколько качественно, а главное прочно, будет механизм установлен и как долго он будет нормально функционировать.

Если все требования будут выполнены, бесспорно, ваш механизм прослужит длительный период времени.

https://youtube.com/watch?v=ArXI0loe_9s

Установка ворот своими руками и крепление к стенам

По всем строительным нормам крепление ворот можно выполнить анкерами к пенобетону и свариванием с армированным поясом – больше мало кто делает. Но изготовляя ворота в гараж своими руками не хочется экономить – лучше чаще варить. Прочнее будет и нет риска что под весом тяжелого металла и длинных створок ворота просядут. Листы приварены, хоть и не усилены еще, самое время намертво закрепить закладные к стенам и армопоясу.

Мы уже рассмотрели частично, как сделать железные ворота своими руками, но это пока что автономная конструкция, которую надо закрепить как следует. Еще нельзя снимать растяжки, которые мы установили ранее

Теперь нам нужно следовать аккуратно последовательной инструкции по закреплению и важно ничего не перепутать

ЭТАП 1: крепим верх опор между собой и стеной. Чаще всего поверх стен из пенобетона делают армированный пояс и ворота крепятся к нему

Нам надо вырезать металлические пластины и прутики (не столь важно), приварить их к верху стоек. Другой край просто заводим примерно в центр будущего пояса

Такие «жгутики» надо поделать со всех сторон опор для ее монолитности.

ЭТАП 2: завариваем намертво балку. Верхняя балка (у нас это труба 200х200) теперь уже не нуждается в корректировки диагонали и полностью должна быть обварена.

ЭТАП 3: заливаем сверху в стойки бетон. Это предотвратит их «игру» и намертво установит. Раствор желательно очень жидкий, чтобы все было максимально монолитно и по «фирменному», хоть и своими руками сделано.

ЭТАП 4: снимаем растяжки, лебедки. Проверяем на всякий случай работоспособность конструкции (аккуратно), закрываем на замок. Заливаем армированный пояс сверху стен, все просматриваем, завариваем намертво петли к полотну и рамке, оставляем бетон отвердевать.

Теперь мы рассмотрели, как сделать гаражные ворота и у нас готовая конструкция. Останется подождать около 1-2 недель, пока отвердеет бетон и «доработать напильником». Нам надо будет еще приварить усиления полотна ворот, сделать ниши под утепление (опционально).

Типы монтажа ворот из секций

Прежде, чем приступить к установке таких ворот, необходимо выбрать тип их монтажа.

Тип подъема ворот из нескольких секций

На фото представлены варианты монтажа конструкций.

Он может быть:

С вертикальным подъемом полотна.

Такая установка ворот может выполняться в помещении с большой высотой проема. В этом случае требуется, чтобы размер притолоки равнялся высоте полотна ворот. Преимуществом вертикального подъема является минимальное занятие пространства для монтажа секционных ворот.

С высоким подъемом полотна.

Такой вариант используется, если высота помещения не позволяет поднимать воротное полотно вверх.

Цена такой конструкции выше, чем с вертикальным подъемом. Это связано с использованием дополнительных кронштейнов, горизонтальных направляющих и большего количество материала для сборки всей конструкции гаражных ворот.

Со стандартным подъемом полотна.

Используется в помещениях, которые полностью подготовлены к установке ворот из секций, когда притолока не менее 18 сантиметров.

Схема монтажа секционных ворот

Это один из наиболее распространенных и достаточно удобных в эксплуатации способов монтажа такого типа ворот.

С низким подъемом полотна.

Такой вариант необходимо использовать при ограниченной высоте проема или притолоки.

Весь механизм для управления воротами при таком монтаже располагается в заднем отсеке горизонтальных направляющих. К таким механизмам относятся:

1. торсионный вал;
2. пружины для балансировки;
3. шкивы, на которые наматывается металлический трос.

Как изготовить гаражные ворота из дерева

Сделать ворота для гаража согласно всем правилам и строительным нормам можно без особого труда.

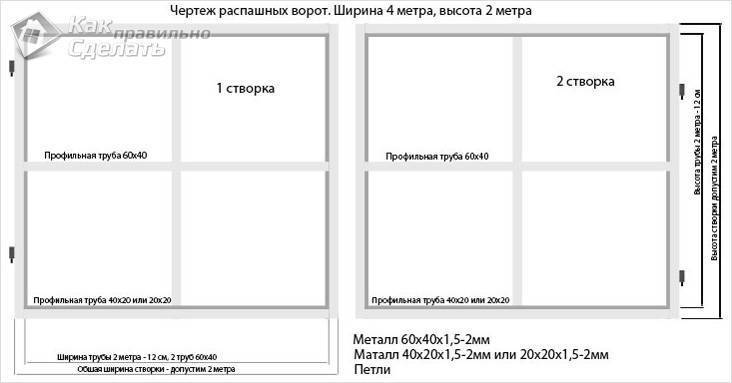

Перед тем, как изображать на чертеже гаражные ворота, которые будут сделаны своими собственными руками, необходимо замерить высоту и ширину проема при помощи рулетки.

Делаем чертеж и подготавливаем проем

В чертежный план необходимо занести:

1. Вертикальные стояки и горизонтальную балку из бруса для сооружения проема.
2. Между проемом и створками ворот необходимо оставить зазор в 10 миллиметров, и указать это в чертеже. Подобное действие также касается расстояния в самом притворе, промеж двух створок, и калитки, где зазор тоже должен быть учтен.
3. Подробно отобразить створки, с учетом каркаса и облицовочного материала. Каркас обязательно должен быть укреплен диагональными балками (укосинами).

К изготовлению проема нужно приступать лишь после полной готовности чертежа. Кроме того, перед началом самого процесса необходимо подобрать ровную площадку, для соблюдения необходимого уровня и во избежание нахлеста створок.

Опорные брусья 100х100 нужно вогнать в грунт где-то на 1,5-2 метра, часть изделия, находящуюся в земле, смазать мастикой на основе битума, а ямы заполнить бетоном. К гаражным стенкам стояки и перемычку прикрепить саморезами.

Монтируем каркас

После того, как чертеж готов, можно приступать к изготовлению ворот. Для сбора каркаса и обшивки необходима гладкая площадка, брус и рубанок.

Отмеренный брус для каркаса необходимо распилить на заготовки нужных размеров и подвергнуть обработке рубанком. Затем подготовленные части необходимо промеж собой скрепить, к примеру, саморезами, а стыки соединения смазать клеем.

Отделочные работы

Для изготовления обшивки доски необходимо подвергнуть распиловке и ошкуриванию при помощи рубанка.

Для утепления гаражных ворот используют как минеральную вату, так и любой другой теплоизолирующий материал. Но в этом случае дощатый материал, предназначенный для обшивки, необходимо закреплять изнутри гаражных изделий.

Установка петель и крепление створок

Уже готовые створки навешивают на металлические петли. А так как гаражные ворота достаточно массивны, их установка проводится совместно с помощниками.

Обработка поверхности

Обработка поверхности гаражных ворот, для красоты и защиты от всевозможных внешних воздействий, проводится с использованием разнообразных защитных покрытий. Первым слоем, при помощи специального раствора, ворота грунтуют, а затем массивное изделие подвергают окрашиванию с использованием материалов в виде морилки или краски.

Привариваем засовы

Для гаражных ворот подойдут как наружные, так и внутренние засовы. Современный рынок их предлагает множество, это и засовы-вертушки, шлагбаумы, сдвижные механизмы.

Приваривать подобные засовы рекомендуют к специальным металлическим накладкам, закрепленным на дверях, ведущих в гараж.

Достоинства и недостатки данного вида ворот

Подъемно-поворотная конструкция обладает несколькими явными преимуществами перед остальными видами гаражных ворот:

• прочное цельное полотно обеспечивает надежную защиту от постороннего проникновения и взлома;
• характеризуется высокой устойчивостью к коррозии и другим негативным последствиям воздействия внешней среды (при соблюдении технологии изготовления и рекомендаций по выбору материалов);
• не требует места для открывания;
• в открытом состоянии не занимает полезное пространство;
• предполагает отделку разными облицовочными материалами, допускает декорирование любыми вставками и панелями;
• может утепляться специальными пенополистирольными панелями;
• может открываться вручную или оборудоваться автоматической системой открывания;
• подходит для установки в одинарных и в двойных гаражах.

Недостатки подъемно-поворотных ворот в основном связаны с некоторыми ограничениями и особенностями самой конструкции, которые выражаются в следующем:

Замеры и размеры

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Монтаж распашных ворот

Рекомендуется устанавливать короб тогда, когда возводят сам гараж. А точнее, когда стены на половину построены. Но, в любом случае, схема монтажа всегда остается неизменной:

• Подготавливают ямы под столбы размером 0,5 м;
• Снизу на столбы приваривают пару перекладин. Они ответственные за удержание деталей в бетоне.

Подготовка столбов перед заливкой фундамента:

• К нижней части столба подваривают стальные пластины. Чтобы опора сильнее упиралась в грунт;
• 0,5 м столба, погруженные в землю, обрабатывают защитным составом от влаги. В качестве такой смеси подойдет битум или можно просто накрыть рубероидом;
• Устанавливают короб в подготовленные углубления, точно выставляя его в проеме. Здесь следует воспользоваться строительным уровнем;
• Когда возводят стены, в них предварительно кладут детали. К ним приваривают столбы. В роли таких деталей нередко выступает арматура. Ее кладут через каждые 6-8 рядов;
• Подготавливают бетонную смесь. В соотношении 1:2:2 берут цемент, песок и щебенку;
• Раствор цемента заливают в углубления и утрамбовывают. Можно подумать, что это делают для того, чтобы сделать положение столба более устойчивым. На самом деле, так выдавливают остатки воздуха, который попал в раствор при замешивании. Воздушные поры будут сильно снижать прочность раствора;
• Створки вешают на короб только тогда, когда полностью высохнет и схватится бетонный раствор.

Для удобства можно оснастить ворота калиткой. Процесс изготовления и монтажа таких конструкций ничем не отличается.

В одну из половинок воротного полотна вставляют четыре детали, образующие пространство для двери. Вертикальные элементы монтируют в высоту, а горизонтальные выступают в роли перекладин между первыми.

Конструкцию собирают на этапе создания рамы под одну из половинок полотна.

Производство двери ничем не отличается от изготовления секций. Трудности возникают в том, что сама створка должна быть обшита стальным листом. А если нужно сделать дверной проем, то его нужно оставить открытым, а остальное покрыть сталью.

Перед вырезанием проема, делают замеры, пометки. Только после этого приступают к вырезанию.

Вырезанные элементы перекладывают на раму и точечно приваривают. Листовые участки должны образовывать стыки на дополнительных профилях. Это повышает общую жесткость конструкции.

Каждый владелец самостоятельно решает, какого размера будет его калитка. Это зависит от того, насколько удобно ему будет проходить через нее. И, конечно, ее размеры будут зависеть и размеров воротного сооружения.

Если половина полотна имеет ширину 1,5 м, то калитка не должна быть шире одного метра. Высота калитки будет зависеть от общей высоты конструкции и расположения самой двери. Оптимально допустимая высота – 1,8-2,1 м.

Напоследок хочется напомнить, что ворота изготавливают из металла. А этот материал нуждается в надежной защите от коррозии. Поэтому после установки ворота рекомендуется покрыть грунтовкой или покрасить. Так ворота будут не только защищенными от ржавчины, но и станут намного привлекательнее.

Грунтовую смесь наносят валиком или кистью. Грунтовка должна быть нанесена равномерно и тщательно. Нельзя пропускать участки. После просыхания смеси, конструкцию следует окрасить. Если не лениться, а покрасить ворота в два слоя, то цвет станет более насыщенным, а поверхность — более устойчивой к коррозии.

Надеемся, наша статья поможет вам разобраться с задачей – как установить распахивающиеся гаражные ворота своими руками.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Виды механизмов

Схематическое изображение расположения механизмов

Подъемники бывают двух типов: шарнирно-рычажный, который весьма прост и надежен. Его можно относительно легко собрать своими руками. Благодаря этим качествам он приобрел широкую популярность

При установке такого механизма очень важно правильно отрегулировать уровень натяжения пружин и максимально точно смонтировать направляющие

Механизм с использованием противовесов. Он состоит из троса и противовеса. Трос закрепляется в нижней части створки по углам, а противовес устанавливается на противоположном краю лебедки. Недостатком данной конструкции является необходимость сооружения ниши для противовеса.

Оба механизма могут приводиться в действие вручную либо оснащаться системами автоматики с использованием пульта дистанционного управления и электропривода.

Материалы для самостоятельного изготовления конструкции:

• Деревянный брус, квадратного сечения 120х80 мм и 100х100 мм;
• металлические штыри;
• металлический уголок 35х35х4 мм;
• швеллер 8х43х5 мм;
• пружина с 30 миллиметровым внутренним диаметром;
• металлический прут диаметром 8 мм;
• электропривод (если планируется автоматизация управления воротами);
• полотно ворот.

Материалы для створки могут быть разнообразными, начиная от дощатого щита и заканчивая сендвич-панелями. Мы рассмотрим именно механизмам подъема.

Корректировка сторон проема

Для монтажа секционных ворот все стороны входного отверстия (лотки и нижнюю часть перемычки) выравнивают до гладкого состояния. Кроме этого, специалисты отделывают стены и потолок, на который закрепляют направляющие. Проем должен отвечать следующим требованиям:

1. Для классической величины проема и стандартной комплектации ширина полос под профили составляет 20 см. Для нестандартных систем шину полос увеличивают. Чтобы не ошибиться, этот параметр выводят на 30 см.
2. Если гараж построен из блоков, бетона или кирпича, то для выравнивания поверхности используют песчано-цементный раствор, устанавливают маяки и накладывают штукатурку. Секционные ворота монтируют после полного высыхания смеси.

Притолока — расстояние от верхней перемычки гаражного проема до потолка постройки. Обычно ее высота составляет 50 см. Заплечики — промежуток от боковин входа к стенам. Именно от этих параметров отталкиваются специалисты и выбирают подходящий вид конструкции и метод монтажа.

В этом видео вы подробнее узнаете о данных воротах:

Общие рекомендации по рабочему процессу

Специалисты советуют также обращать внимание на следующие нюансы при выполнении монтажных мероприятий:

Все стыковочные узлы и технологические зазоры дополнительно герметизировать монтажной пеной. Электропроводка монтируется под порожками или в других скрытых и надежно защищенных местах. Любой конструкции требуется надежная напольная база

В вопросе о том, как установить откатные ворота, особое внимание уделяется устройству канала, по которому будет двигаться полотно. В обязательном порядке создается новая стяжка и бетонируется напольная ниша, в которой затем устраивается направляющая

Среди инженерно-коммуникационного обеспечения будет не лишним предусмотреть специальное освещение в зоне работы ворот, вентиляционные решетки и окошки, которые обеспечат допуск естественного света в гараж.

Установка профнастила: заключительный этап монтажных работ
