Компрессор от старого холодильника в гараже
Несмотря на кажущуюся слабосильность – это вполне работоспособный агрегат. При его помощи и колеса накачать можно, и с небольшой доработкой подкрасить автомобиль. Он ничуть не слабее большинства работающих от прикуривателя автомобильных компрессоров, но в отличие от них может трудиться значительно большее время.
Главной проблемой прямого использования этого компрессора является присутствие в схеме его подключения в составе холодильного агрегата терморегулятора. Его следует отключить:
А вот установка на выходном шланге автомобильного фильтра тонкой очистки, улавливающего масляные капельки – неэффективна, лучше для этой цели использовать более мощные фильтры с отстойниками. Пусковое реле стоит использовать штатное. Компрессор питается от 220В, что делает его привязанным к электросети, но в условиях гаража – это очень полезное устройство.
Для подкачки колес на выходной шланг стоит поставить пистолет с нажимным клапаном и манометром, ведь давление эта малютка способна создать до 16 атм.
А если вы планируете при помощи такого компрессора производить и небольшие покрасочные работы, то без ресивера вам не обойтись.
В его роли может выступить любая герметичная емкость, способная выдержать давление в 4 – 7 атм, в которую можно врезать 2 резьбовых или гребенчатых штуцера. Установка манометра в такой системе обязательна.
Также в качестве ресивера можно использовать автомобильное колесо или даже камеру. Более стационарный вариант такого ресивера показан на видео:
Но можно и не портить диск, а сделать систему попроще.
Шланг подкачки присоединяется в систему через золотник, а на выпускной ветке работает механизм перекрывания воздуха в краскораспылителе.
Конечно, вы можете использовать и самодельный краскопульт.
Но в таком случае перед ним следует врезать запорный краник. А вот колесо можно подкачивать и механическим насосом, при небольшом расходе воздуха такого давления будет достаточно.
Определяем места хранения
Чаще всего автолюбители делают своими руками приспособления для гаражного помещения, чтобы в них было удобнее размещать всевозможные инструменты и аксессуары, комплектующие для машины.
Обратите внимание: больше всего места занимают шины. И для них обязательно надо определить удачное место для хранения
Лучшее решение – сделать навесные кронштейны. Для этого понадобятся две рамки из уголка треугольной формы. Их соединяют между собой металлическими перемычками. Затем треугольники фиксируют на стене. Шины будут установлены перпендикулярно кронштейнам. Они должны немного проваливаться между перемычками. Отличный вариант для рационального размещения резины.
Изготовка и размещение оборудования и установок
Создать мастерскую в гараже своими собственными руками достаточно просто. Главное — на протяжении всего процесса следовать ранее разработанной схеме и учитывать приведенные в плане размеры. В случае если предметы не вписываются в общую обстановку, необходимо отказаться от использования подобных конструкций.
На время проведения работ внутри гаража рекомендуется оставлять автомобиль на улице. При использовании сварочного аппарата и болгарки нужно избегать попадания раскаленного металла на легковоспламеняющиеся материалы.
Стойка для дрели
Чтобы сделать стойку, потребуются:
- наждачная бумага;
- деревянные бруски (ширина 20 сантиметров или более);
- мебельные направляющие;
- тиски;
- отвертка;
- пила по дереву;
- дрель.
Для изготовления стойки необходимо расчертить и вырезать в двух брусках отверстия (диаметр их соответствует размерам дрели) и просверлить ниши под шурупы, которые будут фиксировать аппарат. Далее монтируется основа конструкции (несущая станина). К последней фиксируются две направляющие (из Т-образных уголков). Бруски крепятся к доске. На задней стороне этой детали фиксируются мелкие бруски, которые будут двигаться внутри направляющих.
Эстакада для ремонта авто
Для изготовления эстакады потребуется сварочный аппарат и несколько металлических уголков. Размер последних рассчитывается, исходя из габаритов автомобиля. Опоры будущей эстакады должны располагаться на высоте 80 сантиметров, а минимальная ширина трапа для колес составляет 40 сантиметров. Общая протяженность конструкции рассчитывается следующим образом: длина машины + 1 метр.
Устройство достаточно простое. Внешне эта конструкция напоминает детскую горку, у которой боковины и нижняя часть изготовлены из металлических уголков шириной 50 миллиметров, а трап — из рифленой стали толщиной более 14 миллиметров.
Собираем компрессор для гаража
Для гаражной мастерской подойдет компрессор, изготовленный из:
- автомобильной камеры;
- насоса с манометром;
- ремкомплекта для автомобильной резины;
- шила.
Чтобы создать простой компрессор, подходящий для разбрызгивания краски, нужно следовать приведенным ниже советам:
- проверить камеру на предмет выявления дефектов;
- в камере проделать отверстие, через которое под давлением будет выходить струя воздуха;
- вклеить в отверстие штуцер, соединить с краскопультом и открутить ниппель;
- ниппель камеры оставить в прежнем положении (деталь будет удерживать сжатый воздух).
По окончании описанных манипуляций следует провести несколько испытаний импровизированного компрессора, стараясь добиться оптимального давления воздуха, необходимого для равномерного распределения краски. В процессе эксплуатации конструкции нужно отслеживать, чтобы в камеру не попадали грязь и влага.

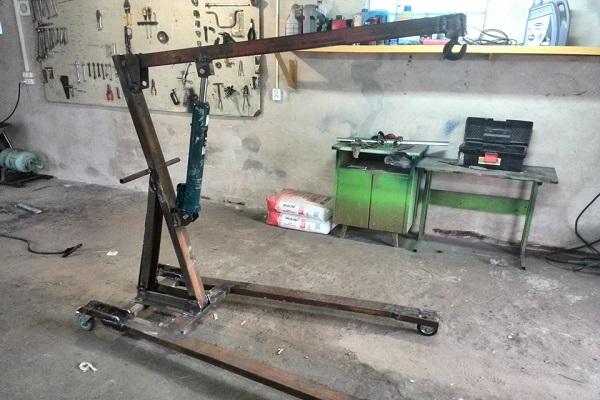

Кран-подъемник
Изготовить самостоятельно кран-подъемник достаточно проблематично. Для создания такой конструкции потребуются специализированные инструменты, необходимые для работы с металлом.
При обустройстве частного гаража подойдет крановая система, изготовленная из листовой стали размерностью 400х400х25 миллиметров и штока диаметром 80 миллиметров. Для создания стрелы длиной 1 метр потребуются уголки 50х50 миллиметров и «стакан» с двумя заранее впрессованными втулками.
Такая конструкция фиксируется на потолке посредством фасонной гайки М 42х2.
Верстак
Во многих российских гаражах встречаются верстаки. Это удобная конструкция, помогающая выполнить ремонт различных предметов или изготовить что-либо. Чтобы установить верстак, потребуются:
- листы фанеры;
- полиуретан;
- шлифовальная машина;
- пила;
- крепежи.
В качестве примера можно рассмотреть верстак размерами 660х100х60 сантиметров. Для изготовления конструкции потребуются 4 листа фанеры 20 миллиметров толщиной. На начальном этапе создания верстака варится каркас из металлических уголков. Далее сверху укладываются доски, поверх которых крепятся листы фанеры. В конце материал шлифуется и обрабатывается краской.
При желании можно изготовить ящики, для которых потребуется фанера толщиной 13 миллиметров.
Приспособление для изготовления веревок из пластика
Когда пластик, из которого делают бутылки для воды, нагревают, он сжимается. Поэтому из бутылок можно делать отличную прочную веревку. Но для этого понадобится специальное приспособление. Посмотрите, как именно его сделать.
- Вам понадобится доска, электродрель, лезвие канцелярское и гайки с шайбами.
- В центре доски расположите две шайбы.
- В центрах высверлите отверстия.
- С обратной стороны рассверлите отверстия.
- Вкрутите болты.
Использовать приспособление не составит труда. У болтов выступают участки, на которые надевают шайбы. Количество шайб определит толщину изготавливаемой веревки. Нож помещают на шайбах, а конструкцию укрепляют, закручивая гайки. Потом всю конструкцию нужно обязательно закрепить на рабочей поверхности, например, на верстаке.
Потом останется взять бутылку из пластика, отрезать донышко. Заготовка устанавливается под ножом. Одной рукой тянут ленту, а другой удерживают бутылку. Примерно 25 погонных метров отличной веревки получается из одной бутылочки с объемом 2 литра.
Теперь вы знаете, какие приспособления для гаража сделать своими руками, как обустроить пространство внутри.
Простейшие приспособления для подзарядки аккумулятора
Иметь полноценную автомобильную зарядку хорошо, но иногда довольно накладно, тем более, что ее функцию могут выполнять и более дешевые устройства. Так с полноценной зарядкой автомобильного аккумулятора емкостью до 75 ампер-часов вполне может справиться зарядное устройство от ноутбука.
Причем, переделок никаких производить не нужно, а достаточно включить в цепь автомобильную 12-вольтовую лампу мощностью 55 ватт и периодически контролировать степень заряженности аккумулятора мультиметром.
При достижении показателя в 13 – 13,5В следует прекратить зарядку – аккумулятор полностью заряжен
Кроме этого крайне важно не перепутать полярность. Такое использование адаптера нисколько ему не вредит
Вообще без всяких переделок с функцией подзарядки довольно хорошо справляются зарядные устройства для 12-вольтового аккумуляторного электроинструмента, а на большинстве из них и светодиоды, сигнализирующие о полном заряде аккумулятора, имеются.
Старый блок питания от компьютера также способен немного подзарядить севший аккумулятор до уровня, достаточного для запуска машины. Он имеет выходное напряжение 12В, а для полной зарядки нужно, чтобы оно было до 14В, но незначительные переделки могут это напряжение обеспечить.
Хранение шин и колес
Ни одного автовладельца не обойдет стороной проблема хранения несезонной «обуви» его транспортного средства. Куда положить шины, чтобы они не загромождали гаражное строение? Если воспользоваться идеями опытных автовладельцев, решить данную проблему не составит труда.
На выбор способа хранения шин съемников влияет характер их монтажа. Изделия с дисками стоит подвешивать за багажные ремни, цепи, металлические тросы с диаметром 4 мм или хранить лежа стопками. Крепления ремней должны быть качественными, надежными. Их организовывают под потолком на стеновой поверхности и фиксируют на расположенной сверху балке.
Также можно вбить в стеновую поверхность штыри или крюки, изгиб которых не очень большой. Изделия монтируют с шагом, чуть большим, чем диаметр шины. Подбирайте такую длину штырей, что такие приспособления для гаража торчали над шиной все на 1-2 см, не более. Набивать их стоит не под самой потолочной поверхностью, а чуть ниже, чтобы колеса влезли без трудностей.
Шины без дисков складировать стопками нельзя: только стоя. Лучше организовать отдельные полки, сварив конструкцию из профилированной трубы 20х20 или 30х30 мм. Помимо этого, можно применить уголок. От использования круглой трубы стоит отказаться, так как она трудно поддается сварке инверторным сварочным аппаратом.
Сделайте из нее поперечины, чтобы шины легли и держались лучше.
Полки делайте следующих размеров.
Полку повести на стену там, где на резину не будет падать свет, иначе она испортится.
Другие полезные идеи
Полезные приспособления для гаража своими руками могут изготавливаться из использованной посуды, инвентаря, оставшихся после стройки материалов. Например, приклеив крышки пластиковых банок горизонтально/вертикально, владелец получает удобную прозрачную посуду для оснастки или метизов, которая всегда под рукой.
Приспособление для хранения мелких деталей, инструментов, метизов

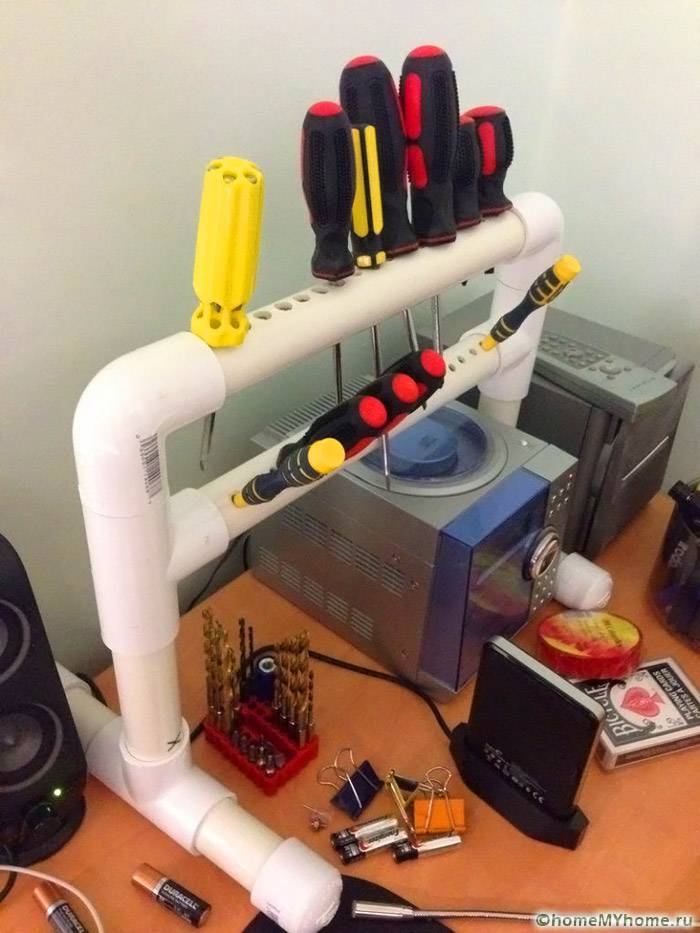

Интересная стойка для хранения отверток из ПВХ-трубы
Самодельные станки
Из электроинструмента можно собрать самодельные станки и приспособления для гаража:
сверлильный – дрель, зафиксированная хомутами в приспособлении, перемещающемся шестерней по рейке;

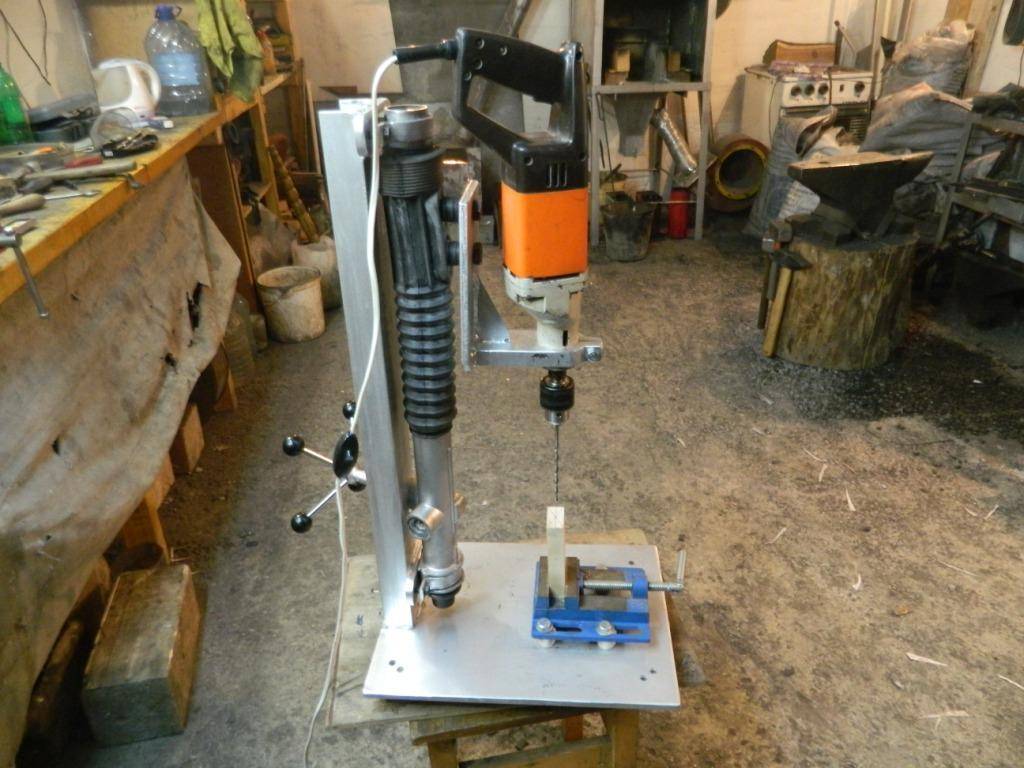

Сверлильный станок из дрели

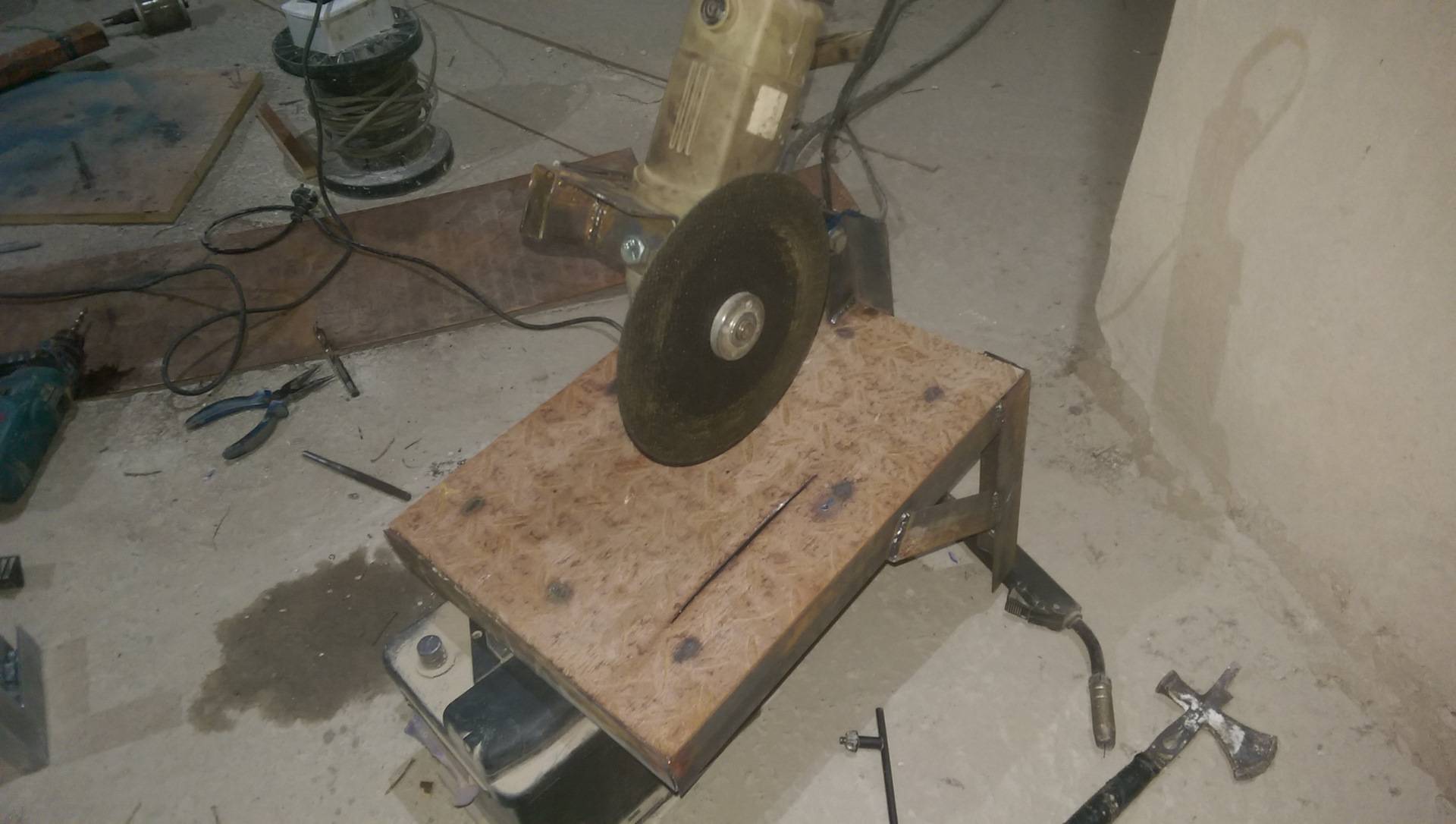

отрезной – зажатая аналогичным образом УШМ с оснасткой по металлу или дереву;

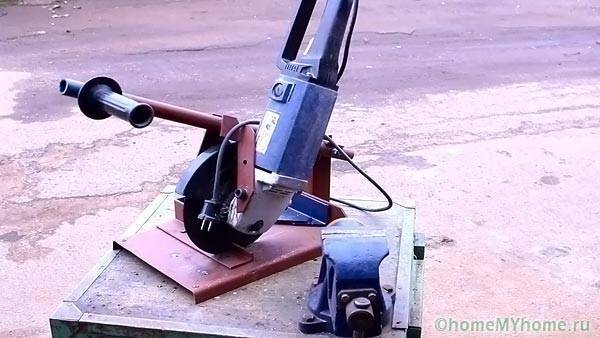

Отрезной станок из УШМ
токарный по дереву – передняя бабка из дрели, задняя из патрона, закреплены на раме из квадратной трубы.
Токарный станок из дрели
Преимуществом станков является более точное позиционирование оснастки относительно заготовки. Оборудование получается разборным, дрель и УШМ моно снять, применить по назначению.
Статья по теме:
Токарный станок по металлу для гаража. Виды станков, технические характеристики, конструкция, обзор популярных моделей в специальной публикации нашего онлайн-журнала.
Гидропресс
Простейшая конструкция гидравлического пресса получается из автомобильного гидродомкрата. Для выпрессовки/запрессовки подшипников, прижима/сжатия деталей потребуется соорудить раму и съемный подвижный упор. Рама состоит из 4 швеллеров, приваренных друг к другу. Наверху конструкция усилена ребрами жесткости (косынками), снизу добавлены поперечные уголки, придающие рамке устойчивость.
Гидропресс своими руками из домкрата
Упор подтянут в нормальном положении к верхней перекладине рамки мощными пружинами. Между ними устанавливается гидродомкрат, по мере необходимости прижимающий упор к нижней перекладине рамки. Усилие пресса регулируется домкратом, габариты рабочей зоны подбираются в зависимости от размеров заготовок.
И напоследок еще несколько примеров полезных вещей для гаража.
Стеллажи у потолка
Кармашки для хранения отрезных дисков из одноразовых тарелок
Приспособление для удобного использования ниток и веревок
Обрезки ПВХ трубы — идеальный материал для создания удобных мест хранения
Удобные выдвижные стеллажи для хранения инструмента
Места хранения, стеллажи, верстаки
В 80% случаев приспособления для гаража своими руками сооружаются для хранения аксессуаров, инструмента, комплектации автомобиля. При этом следует учесть, что самыми громоздкими деталями машины являются комплекты зимней/летней резины в зависимости от сезона.
Правила хранения шин
Хранить колеса удобнее на кронштейнах следующей конструкции:
- две треугольных рамки из уголка, соединенные перемычками из любого металлопроката;
- треугольники крепятся к стене, колеса устанавливаются перпендикулярно несущей конструкции, чуть проваливаясь между перемычками.
Кронштейны для хранения колес
Это самый экономичный вариант хранения резины в межсезонье. Наиболее востребованы автолюбителями прямые и угловые верстаки. Нижнее пространство обычно заполняется полками или ящиками, на столешнице располагаются заточные станки, тиски.
Самодельный гаражный верстак
Пример организации углового рабочего места
Весьма удобным может стать складной верстак
Дерево — универсальный материал как для верстаков, так и для стеллажей
Деревянный верстак проще соорудить самостоятельно, однако он обладает меньшим ресурсом, чем аналог из металлопроката, который нужно сваривать. Если в несущие стены при строительстве не заложены уголки для полок, проще изготовить стеллажи из металлопроката или пиломатериала.
Самодельные гаражные стеллажи
Использование для стоек стеклянных бутылок
Встроенные шкафы обладают большой компактностью
Оригинальные подвесные полки подойдут для хранения длинномеров
Конструкция и расположение стеллажей внутри каждого гаража слишком индивидуально, чтобы следовать общим рекомендациям.
Другие полезные идеи
Полезные приспособления для гаража своими руками могут изготавливаться из использованной посуды, инвентаря, оставшихся после стройки материалов. Например, приклеив крышки пластиковых банок горизонтально/вертикально, владелец получает удобную прозрачную посуду для оснастки или метизов, которая всегда под рукой.
Приспособление для хранения мелких деталей, инструментов, метизов
Интересная стойка для хранения отверток из ПВХ-трубы
Самодельные станки
Из электроинструмента можно собрать самодельные станки и приспособления для гаража:
сверлильный – дрель, зафиксированная хомутами в приспособлении, перемещающемся шестерней по рейке;
Сверлильный станок из дрели
отрезной – зажатая аналогичным образом УШМ с оснасткой по металлу или дереву;
Отрезной станок из УШМ
токарный по дереву – передняя бабка из дрели, задняя из патрона, закреплены на раме из квадратной трубы.
Токарный станок из дрели
Преимуществом станков является более точное позиционирование оснастки относительно заготовки. Оборудование получается разборным, дрель и УШМ моно снять, применить по назначению.
Статья по теме:
Гидропресс
Простейшая конструкция гидравлического пресса получается из автомобильного гидродомкрата. Для выпрессовки/запрессовки подшипников, прижима/сжатия деталей потребуется соорудить раму и съемный подвижный упор. Рама состоит из 4 швеллеров, приваренных друг к другу. Наверху конструкция усилена ребрами жесткости (косынками), снизу добавлены поперечные уголки, придающие рамке устойчивость.
Гидропресс своими руками из домкрата
Упор подтянут в нормальном положении к верхней перекладине рамки мощными пружинами. Между ними устанавливается гидродомкрат, по мере необходимости прижимающий упор к нижней перекладине рамки. Усилие пресса регулируется домкратом, габариты рабочей зоны подбираются в зависимости от размеров заготовок.
И напоследок еще несколько примеров полезных вещей для гаража.
Стеллажи у потолка
Кармашки для хранения отрезных дисков из одноразовых тарелок
Приспособление для удобного использования ниток и веревок
Обрезки ПВХ трубы — идеальный материал для создания удобных мест хранения
Удобные выдвижные стеллажи для хранения инструмента
Приспособление для изготовления прочной веревки из пластиковых бутылок
При нагреве материал, из которого изготавливают бутылки для минеральной воды и различных напитков, способен сжиматься. Это дает нам возможность сделать из таких емкостей отличную веревку. С ее помощью вы сможете очень крепко соединять разнообразные детали и узлы в автодомике и вообще в домашнем хозяйстве.
Веревка из пластиковой бутылки
Чтобы сделать устройство для изготовления самодельных шнуров, нужно запастись двумя болтами с шайбами и гайками, металлическими шайбами, куском нетолстой доски либо фанеры, канцелярским лезвием и электродрелью. Приспособление делаем так:
- В середине доски или фанеры размещаете две шайбы, отмечаете их центры.
- Просверливаете дрелью отверстия в отмеченных центрах.
- Рассверливаете отверстия с обратной стороны (это обязательная процедура, гарантирующая отсутствие проворотов и вращения при использовании устройства).
- Вкручиваете болты.
Применение такой поделки простое. Нужно надеть на выступающие участки болтов несколько шайб (их количество определяет толщину нарезаемой веревки). Затем сверху шайб следует поместить канцелярский нож (можно использовать даже его кусочек) и укрепить конструкцию посредством монтажа еще нескольких шайб и закручивания гаек до упора. После этого самодельное устройство необходимо закрепить при помощи струбцин на гаражном верстаке либо другой рабочей поверхности.
Далее берем пластиковую бутылку объемом два литра, вырезаем у нее днище, нарезаем полоску (совсем небольшую) требуемой протяженности и устанавливаем нашу «заготовку» под нож. Ленту нужно тянуть одной рукой, а второй при этом придерживать разрезаемую емкость. Из одной бутылки на 2 литра у вас получится порядка 25 метров (погонных) превосходной веревки с высокими термоусадочными характеристиками.
Стеллаж – обязателен для гаража!
Автодомик у любого владельца транспортного средства с течением времени превращается в своеобразный склад, где хранятся разнообразные предметы и инструменты. Всем им необходимо найти удобное место, чтобы каждое приспособление было несложно найти. Стеллаж, сделанный своими руками, позволяет качественно организовать хранение инструментария.
Вы можете изготовить такую конструкцию из металла и древесины. В последнем случае используйте твердое дерево – бук или дуб. Полки и ящики из них способны выдерживать достаточно серьезные нагрузки. Стеллаж по принятым нормам обязан держать давление не менее 150–160 кг. При этом не рекомендуется нагружать самодельные конструкции вещами, которые в общем весят более 500 кг.
Стеллаж из древесины
Давайте посмотрим, как можно быстро изготовить гаражный стеллаж, потратив минимум денег на приобретение материалов. Схема выполнения работ следующая:
- Возьмите 9-сантиметровую по ширине доску, выполните ее раскрой на куски разных размеров (18–30 см). Эти отрезки мы будем использовать в качестве подпорок для стеллажа.
- Полки делайте из более мощной доски – толщиной 19 см. Для этого вам понадобится распилить ее на отрезки нужной длины.
- Разметьте доску для основания конструкции, указав на ней точки расположения распорок (от края основы их обычно отдаляют на 2,5–3 см). Теперь необходимо прикрепить (желательно применять строительный клей) верхнюю распорку и прибить к ней (обычными гвоздями подходящих размеров) верхнюю полку стеллажа. Затем повторите эти манипуляции с другими полками и распорками. В самую последнюю очередь крепится нижний распирающий элемент.
- Переворачивайте собранную конструкцию, стягиваете основу стеллажа с распорками, используя шурупы.
Сооружение для хранения различных инструментов и вещей практически готово. Вам потребуется лишь обработать наждачкой стеллаж и нанести после этого на древесину масляный лак (лучше сделать два слоя), а затем прикрепить анкерными шурупами самодельную конструкцию к стене. Места крепления стеллажа к стенке – под самой нижней и самой верхней полкой.
Стеллаж для гаража: пошаговая инструкция по изготовлению
Поскольку в гараже всегда содержится довольного много предметов, то упорядочить их расположение – это принципиальное требование к правильному хранению. Самый простой и в то же время удобный вариант – это создание стеллажа с полками.
Монтаж деревянной конструкции
Для изготовления такого приспособления для гаража своими руками понадобятся обычные рабочие инструменты:
- ножовка по дереву и металлу;
- молоток, гвозди;
- шуруповерт, саморезы;
- рулетка строительная;
- уровень строительный;
- электродрель.
Последовательность действий следующая:
Монтаж металлической конструкции
Металлические конструкции отличаются исключительной долговечностью и прочностью. К тому же их не нужно обрабатывать специальными материалами для предотвращения гниения.
Из металла можно сделать как стеллаж, так и отдельные конструкции, например, для хранения резины.
При этом следует учитывать правила хранения шин, которые схематично показаны на рисунке.
На этапе проектирования металлического стеллажа следует учесть, чтобы в нем свободно смогли разместиться все необходимые предметы. За основу можно взять такой чертеж.
Или этот вариант.
Самый простой вариант – приобрести модульную конструкцию и собрать ее самостоятельно. Но можно сделать это приспособление для гаража и своими руками. Последовательность действий следующая:
- В качестве вертикальных опорных стоек чаше всего берется профильная труба, большой уголок. При этом лучше взять наиболее крупные размеры, поскольку именно от габаритов будет зависеть прочность всей конструкции. И тех же соображений следует выбирать цельные предметы, без сварных швов.
На выбранных стойках с помощью маркера наносится разметка всех мест стыков между собой, а также крепления к стене. Интервал между стойками следует выбрать не более 80-90 см, чтобы конструкция была достаточно надежной.
Монтаж стоек и полок лучше сделать с помощью сваривания. В ходе работы нужно постоянно проверять ровность поверхности с помощью строительного уровня.
В качестве поперечных основ оптимально подходит металлический угол 5*5 см (или 7*7 см).
Полки, на которых предполагается ставить наиболее массивное оборудование, лучше усилить дополнительно, приварив под ними дополнительные металлические опоры.
Необходимое оборудование
Для обычной смены колеса или замены диска, проведения самых обычных работ под капотом авто вполне хватает стандартного набора инструментов и домкрата. Но чтобы выполнить более сложные работы – необходимо специальное оборудование.
Верстак
Для изготовления верстака лучше всего использовать дерево и металл. Рабочую зону лучше всего покрыть куском металла, предохранив дерево от быстрого износа. Верстак лучше делать в два или три уровня, чтобы расположить как можно больше необходимых вещей.
Для обычного ремонта кузова вам будет достаточно сварочного аппарата либо с вольфрамовыми электродами, которые находятся в среде защитного газа, либо углекислотного аппарата, который сваривает металл проволокой.
Такой аппарат используют, чтобы очищать воздух от паров, капель масла, воды и иных мелких частиц, которые могут присутствовать в нем. Это очень удобное устройство, используемое при окраске авто, и способствующее равномерному распределению краски по металлу.
Мойка
Конечно, речь идет не о профессиональной мойке. А всего лишь о той, которую может оборудовать в своем гараже каждый. Для этого вам просто будет необходимо подвести шланг или трубу для подачи воды в гараж и сделать слив в канализацию. При этом помните, что электропроводка и освещение будут нуждаться в более тщательной защите.
