Калитка из металлопрофиля своими руками, схема сборки

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Рекомендуем ознакомиться: Как сварить калитку из профильной трубы своими руками?

Алгоритм подготовки и монтажа таких ворот:

Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
Далее необходимо согласно чертежу, разметить и нарезать металл.
Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Рекомендуем ознакомиться: Как сделать каркас кровати из профильной трубы своими руками

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Какими должны быть размеры калитки?

Конечное же, рекомендации относительно габаритов такой части ограждения, как калитка являются относительными. Все зависит от формы, стилистики ворот и забора.

Но, если руководствоваться общепринятыми принципами, то технические параметры будут следующими:

Ширина – оптимально 1 метр. Если сделать меньше, то неизбежно возникнут проблемы с проносом габаритных вещей. Конечно, можно открыть ворота, но это дополнительные затраты времени. Одним словом, калитка уже 1 метра – это неудобно.
Высота – произвольная. По логике должна соотносится с высотой забора, он в свою очередь согласно нормативам СНиП, не должен быть выше 220 см.
Глубина ямы для столбов. Как правило, она равна 1 м.

Выбор материала изготовления

Как правильно выбрать профнастил для сооружения входной конструкции на участок? Профилированный материал бывает разных марок, определяющих его свойства и способы применения. Они обозначаются буквами:

Н — толстые, прочные листы высокой волнистости, имеющие дополнительные ребра жесткости. Это несущий профнастил, используемый для формирования перекрытий;
НС — материал средней толщины и бороздчатости универсального применения. Его используют для возведения крыш, оград, отделки стен;
С — слабоволнистые листы небольшой толщины, применяемые для заборов, обшивки стен, сооружения опалубки, иногда для перекрытия домов.

Кроме буквенного обозначения, металлопрофиль имеет и цифирное, которое указывает высоту волн, габариты изделия. Так маркировка С 8, 55-750-1500 означает, что высота гофр материал составляет 8 мм и он поставляется в листах размером 750х1500 мм, толщиной 55 мм.

Для сооружения входной конструкции, кроме профлистов, потребуются:

профили для окантовки полотна;
цветные саморезы.

Сооружение раздвижной входной системы пошагово

Изготовление калитки

Изготавливаем каркас из стальной трубы. Счищаем с нее грязь, ржавчину, следы старой краски, используя металлическую щетку или болгарку со специальной насадкой.
С вертикальных торцов срезаем углы, а поперченные элементы подрезаем под углом 45°.
Прикладываем посередине конструкции балку, строго перпендикулярно боковым опорам.
Завариваем все детали конструкции.

Чертеж: размеры калитки из профнастила

Зачищаем следы сварки и обрабатываем корпус антикоррозийным составом.
Затем калитку грунтуем и окрашиваем краской.
При помощи саморезов или клепальной машины обшиваем калитку профнастилом.
С внутренней стороны калитки, на высоте 90 см от земли, устанавливаем задвижку, закрепляя саморезами.
Привариваем к опорным столбам петли и навешиваем на них калитку.
Для того чтобы створка открывалась в одну сторону, на вторую опору устанавливают отбойник. Чтобы определить его расположение, торец калитки смазывают составом, который оставляет следы. Затем закрывают калитку, там где останутся отметины и нужно вешать отбойник.

Ворота из профнастила с элементами ажурной ковки

Декорируем стальную конструкцию при помощи кованых элементов, приобретенных в магазине. Подчеркнуть изящество конструкции помогут светильники в кованом корпусе. Все элементы привариваются при помощи сварки.

Ворота из профнастила смотрятся дорого, прослужат долго, а установить из самостоятельно очень просто. Элементы ковки придают конструкции фешенебельный вид. При этом ворота не требует особого ухода и больших вложений для изготовления.

Декорирование готовой конструкции кованными элементами

Несмотря на то, что профилированные панели сами по себе выглядят достаточно празднично благодаря яркому полимерному покрытию, дополнительно их можно декорировать кованными элементами.

Интересно выглядят варианты декорирования листового металла полимерным пластиком. Небольшие разноцветные вставки, закреплённые на воротном портале за кованными элементами, выглядят волшебно, ярко переливаются в солнечных лучах.

Ворота с обшивкой из профлиста с кованными элементами и вставками из поликарбоната

Для того, чтобы полностью украсить ковкой забор, калитку и портал для въезда автомобилей, необходимо устанавливать металлические листы таким образом, чтобы выступали края рамы. Именно на них должен привариваться кованный узор.

Узорная ковка

На данный момент существует огромное количество профильных строительных магазинов, готовых предоставить готовые кованные элементы для декорирования заградительных сооружений. Несмотря на огромный выбор в городских магазинах, есть возможность заказать украшения из ковки через интернет из других городов или стран.

Кованые элементы на заказ

Разумеется, стоимость практически ювелирной работы достаточно высока, однако она того стоит. Если делать узорную ковку на заказ по собственному дизайну, выйдет гораздо дороже. Чем быстрее и качественнее необходимо изготовить кованные узоры, тем дороже это обойдётся.

Кованые украшения

Проектирование

Подготовительные этапы

Перед тем, как сделать калитку из профнастила своими руками, следует продумать последовательность действий и подготовиться.

Первый этап подготовки – определение размеров калитки. Высота дверцы зависит от высоты забора, но обычно не превышает два метра (два метра десять сантиметров, если в семье есть высокорослые мужчины). Если забор очень высокий, то калитку не делают на всю высоту забора, а над дверцей делают перемычки из стального профиля и зашивают профлистом. Ширину проема обычно делают метр-метр десять сантиметров – такая ширина позволяет пройти на участок с крупными сумками в руках или занести мебель. Большая ширина калитки требует более тяжелой и прочной рамы с дополнительными перемычками; не очень удобна для открывания; есть вероятность перекоса дверцы в процессе эксплуатации.

Вторым этапом следует продумать конструкцию дверцы и опорных стоек и начертить схему с размерами.

Третий этап подготовки – подготовить материалы и инструменты.

Калитка из металлопрофиля: очень простой алгоритм

Следуя составленной схеме, выкапываются под опоры ямы в грунте на глубину ⅓ длины забора, конструктивной частью которого является калитка.
Поместив трубную заготовку в яму, ее вертикальное положение корректируют по отвесу или уровню.
Затем опора закрепляется деревянными подпорками.
Столбы заливаются жидким раствором.
Для полного схватывания цемента и его вызревания нужно порядка недели времени.
Пока бетонный раствор затвердевает, из трубы нарезаются 4 элемента рамы: два из них несколько больше (на 5 мм), чем высота листа профиля, а остальные 2 размером таким, как ширина листа, да еще и запас (8 см +0,5 см).
Из полученных заготовок собирается каркас под лист. Для этого выбирается гладкая ровная поверхность. На нее хорошо бы еще дополнительно выложить три ровных прямых бруса в одной горизонтальной плоскости.
На нее выкладываются заготовки, образовав прямоугольную конструкцию. В ее вершинах сходятся горизонтальная и вертикальная заготовки, производится крепление элементов каркаса в местах соединений (углы фиксируются точечной сваркой).
Вымеряется геометрия калитки, ее прямые углы. После этого в местах прихваток можно окончательно приваривать детали конструкции.

Образовавшиеся швы зачищаются болгаркой.
По центру каркаса крепится поперечина. Она обеспечит жесткость конструкции и облегчит установку металлопрофиля.
Полностью сваренный каркас обрабатывается составом, защищающим металл от коррозии.
При использовании в качестве заготовок уголков, последние обрезаются на концах под 45° по внутренним снятым меркам каркаса. В этом случае элементы из уголка вкладываются в раму и прихватываются к ней по углам.
Сплошным швом привариваются петли.
Конструкция, подготовленная под монтаж внутреннего листового наполнения, красится. На этом ее изготовление можно считать законченным.
Монтируется металлопрофиль. Вырезается он по измеренным меркам. Полотно вкладывается в подготовленную рамку или каркас и закрепляется там саморезами.
Готовую калитку нужно установить на опоры. Для этого к ним привариваются навесы. Они красятся битумным лаком. Внутренняя их полость обрабатывается солидолом.
Затем навешивается калитка.
На готовую собранную конструкцию приваривается засов и замок.

Типы конструкций из профлиста

Калитка из профнастила может быть расположена рядом или находиться отдельно от ворот. Калитки, встроенные в створку ворот, уже не встречаются из-за невысокой эстетичности.

Конструкция калиток и ворот может быть разной:

простой прямоугольный каркас с горизонтальными, косыми, перекрещенными перемычками; может быть украшен сверху или снизу сварной декоративной решеткой;
каркас сложной оригинальной конструкции из кованого металла на фоне профнастила.

При высоком заборе над калиткой высотой более двух метров может быть установлена поперечная перекладина, также обшитая профлистом; может быть установлен небольшой навес, защищающий входящего от снега и дождя в момент открывания замка. Опорные стойки могут быть металлическими или выложены из кирпича в зависимости от общего дизайна ограждения.

По способу открывания калитки традиционно делают распашными, иногда встречаются и откатные с автоматическим открыванием.

Варианты ворот из профнастила дают еще больший простор для дизайнерского творчества: откатные и распашные, с коваными элементами, со вставками из поликарбоната и древесины.

Самая простая распашная калитка для забора своими руками, доступная даже начинающему домашнему мастеру, имеет простую конструкцию прямоугольной формы с металлическими опорами. Ниже описаны ее изготовление и монтаж.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

кованые элементы;
листовой металл (оцинкованный);
профилированные листы;
обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

Материалы для изготовления ворот с элементами ковки

Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
Ребра жесткости.
Для создания каркаса понадобится профильная труба.
Антикоррозийная жидкость для обработки металлических элементов.
Краска и грунтовка.

Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться

К тому же понадобятся более прочные крепежные детали.

Особенности изготовления ворот из профлиста с калиткой своими руками

Ворота с калиткой из профилированного настила относятся к категории бюджетных моделей, а их самостоятельное изготовление не занимает слишком много времени и не требует большого расхода материалов

Важно грамотно произвести разметку и правильно подойти к вопросу выбора строительного материала. Для столбов берётся профильная сварная труба 80х80 мм, с толщиной стенки 3,0 мм

Опоры вкапываются ниже уровня глубины промерзания грунта, выставляются строго вертикально и заливаются стандартным бетонным раствором. Монтажные работы по установке ворот с калиткой производятся после того, как бетон наберёт примерно 50% уровня прочности.

Для создания створок и калитки используется профильная труба разного сечения, что определяется силой ветра и размерами воротного пролета. Оптимальным вариантом является сечение в 60х40 мм или 40х20 мм. Перед проведением всего объёма работ, включая нарезку на отрезки и сварку, поверхность металла нужно подготовить, сняв всю ржавчину при помощи болгарки с металлической щеткой. Затем выполняется обработка грунтовкой «Антиржавчина» и окрашивание.

Покупка металлопрофиля и комплектующих

После определения типа и размеров ворот нужно осуществить покупку материала, комплектующих и необходимых для монтажа инструментов. Для того чтобы освоить схему составления сметы на строительство, полезно изучить пример. Вот пример сметы для двустворчатых ворот распашного типа с калиткой:

Для монтажа ворот понадобится цветной металлопрофиль.

листы металлопрофиля с полимерным цветным покрытием;
квадратная профильная труба 60/60/2 мм — для сооружения опорных столбов;
металлическая труба 40/40/2 мм — для каркаса ворот;
6 петлей — по 2 для калитки и для каждой из створок;
саморезы по металлу;
заклепки;
уголки и отливы;
цемент;
песок и гравий.

Для самостоятельного монтажа ворот из металлопрофиля требуются некоторые инструменты. Для крепежа потребуется дрель и шуруповерт. Также необходим ручной или электрический бур для создания отверстий под столбы, болгарка для разрезания листов металлопрофиля под нужный размер.

При покупке профильного листа для обшивки каркаса ворот необходимо обратить внимание на его группу. Металлопрофиль разделяется на три группы, каждая из которых обладает своими параметрами высоты ребра, толщины и степени прочности:

группа С;
группа НС;
группа Н.

Виды металлопрофиля.

Листы с маркировкой С изготавливаются из оцинкованного листа небольшой толщины и имеют небольшую высоту ребра. Материал данной группы отличается легкостью, достаточной прочностью и относительно невысокой ценой, что делает его идеальным для самостоятельного сооружения ограждений и ворот.

Большей популярностью пользуются листы марки С8 и С10, имеющие высоту волны 8 и 10 мм соответственно. Толщина материала перечисленных марок находится в диапазоне 0,4-0,8 мм

Важное значение имеет и вес: створки ворот из листов С8 и С10 имеют вес 25-40 кг, поэтому их монтаж под силу двум рабочим

Группа НС включает профлист средней толщины и прочности. Листы НС несколько прочнее листов группы С, что отражается на стоимости. При необходимости создать ограждения и ворота, устойчивые к регулярному физическому воздействию, стоит отдавать предпочтение варианту с маркировкой НС.

Металлопрофиль группы Н применяется для обшивки каркаса забора и ворот крайне редко, ввиду тяжелого веса получаемых створок. Листы с маркировкой Н целесообразно использовать для устройства кровли и сооружения железных ангаров.

Монтаж замка

По большому счету в калитку вставляется любой замок, предназначенный для наружных дверей. Главное, чтобы его внутренняя начинка не боялась коррозии. Злоупотреблять массивностью не стоит – это же не секционные гаражные ворота. По мнению профессионалов, отличным решением будет использование специальных узкопрофильных замком, монтаж которых не вызывает затруднений практически ни у кого.

Алгоритм установки замка следующий

Разметка прорези соразмерной величине корпуса замка, отверстия для сердечника, ручки, саморезов.
Отверстия круглой формы сначала высверливаются, а затем доводятся шарошкой.
Прорезь под корпус выполняется так: 2 вертикальных прореза + 1 диагональный. Стальные треугольники отгибаются и отрезаются. Для доводки краев используется напильник.
Для быстрой и точной разметки расположения ответной части замка, ригель намазывается зубной пастой. Выполняется закрывание открывание. На столбе останется отпечаток, который и укажет место расположение паза.
Установка накладок выполняется после обшивки каркаса профлистом.

В принципе, это все, что нужно знать для самостоятельного устройства калитки из профнастила. В завершение, традиционное тематическое видео.

Что следует учесть при выборе профнастила для изготовления калитки в заборе

Чтобы правильно и качественно установить любые садовые конструкции, нужно внимательно отнестись к выбору строительного материала. Устройство калитки или двери с применением профлиста – надежный способ получения привлекательной конструкции с продолжительным эксплуатационным сроком и следующими неоспоримыми достоинствами:

незначительный вес;
доступная стоимость большинства типов профиля;
устойчивость к температурным изменениям;
быстрота, доступность и легкость самостоятельного монтажа;
высокие показатели прочности на изгиб.

Профлисты, выпускаемые под маркой RN-20 используются при изготовлении заборов и отличаются наличием специального желобка для стока вод. Ширина стандартного листа составляет 110 см. Профлисты марки НС-35 и НС-44 обладают высоким уровнем прочности благодаря наличию дополнительных рёбер жесткости. Такой материал характеризуется более высоким качеством, что отражается на стоимости.

При изготовлении профилированных листов используется высококачественная сталь, которая покрывается тонким полимерным слоем с двух сторон. Защита от ржавчины обусловлена использованием метода оцинковки. Благодаря полимерному покрытию отмечается улучшение защиты от воздействия окружающей среды, а также повышение герметизации и звукоизоляции. Качественный материал имеет низкие показатели сбора статического электричества на всех плоскостях.

Установка профнастила: заключительный этап монтажных работ

Подготовительные работы и разработка чертежа

Материалы для обшивки калитки

Технология изготовления калитки из профнастила

Перед тем как делать калитку из металлопрофиля своими руками необходимо установить опорные элементы. Для этих целей используются столбы из ограждения. Если конструкция возводится с нуля, монтаж осуществляется в самостоятельном порядке.

Каркас калитки из профлиста

Для изготовления каркаса понадобятся навыки работы со сварочным аппаратом

Изготовление калитки из профнастила своими руками начинается с монтажа каркаса. Простым вариантом считается использование деревянной конструкции. Подберите брус размером 40х40 мм, но в данном случае в поперечном сечении не существует ограничений. Рамку также можно делать из обрезной доски 20х100 мм.

Перед сваркой разложите на ровной поверхности нарезанный профиль. При отсутствии бетонной площадки создайте плоскость – в противном случае рамка получится неправильной. В результате калитка будет неплотно прилегать к опорам, имея кособокий вид.

К раме приварите навесы. Если столбы заливались 2-3 дня назад, вторые части элементов можно сразу крепить к столбам. Обмотайте плёнкой места сварки во избежание попадания пыли.

Фурнитура

Собрав каркас, не приступайте к зашивке профнастилом – сначала приварите петли и металлические пластины для замка и ручек. Установите скобы под углом друг другу и прихватите сваркой, придерживаясь шва 10-20 мм. Расположение петлей обусловлено принципами надёжности после завершения монтажа. Такая установка предупреждает вандализм. Закрепите петли на расстоянии 25 см от краёв полотна.

Калитка из профилированного листа будет держаться даже на двух креплениях. Ручка и запор прикручивается к внешней трубе. В противном случае элементы будут плохо держаться на обшивке.

Установка калитки из профлиста

Калитка устанавливается между двумя опорными столбами

Простое изготовление калитки из профнастила позволяет уделить максимум времени на придание конструкции эстетичного вида. Не рекомендуется делать двойные створки. При отсутствии листа нужных размеров в одном магазине ищите материал в другой торговой точке, в т. ч. если дверь 2 метра в высоту.

Инструкция по установке калитки из профилированного листа:

Нанесите разметку на полотно, согласно схеме рамы и отрежьте лишнее. Если материал чуть шире, не стоит его резать, а оставить на притвор.
Закрепите по углам панели во избежание сдвига саморезами с шагом 25-30 см.
На косых участках профнастила достаточно закрутить по саморезу, чтобы они не сдвигались в центр створки.
Сделайте заранее разметку пластины под замок, а затем зафиксируйте её на каркас.
Допускается покраска рамы заранее, но это непринципиальный момент.
Навесьте полотно на столб и проверьте корректность работы запора. Все ошибки необходимо устранять сразу. Окантовку по нижней и верхней части можно делать уголками, которые идут в комплекте поставки. Прикрутите их саморезами.

Обшивка профилированным листом

После сварки профильную трубу нужно покрасить

После высыхания краски калитку из профильной трубы и профлиста следует зашить. Для этих целей используется профнастил марки «С» высотой волны 20 или 21 мм, толщиной 0,5-0,6 мм. Установка листа с меньшими параметрами не рекомендуется.

Профнастил крепится на кровельные саморезы или заклёпки. В некоторых случаях используются болты, но не рекомендуется их применять, т. к. они становятся источником коррозии. Фиксируются профильные листы по горизонтали через волну, по вертикали – в каждую поперечную балку.

Ковка позволит сделать внешний вид калитки красивым и придать экстерьеру аутентичности.

Изготовление ворот из пиломатериала

Необходимые инструменты и материалы

После того как вы нарисовали чертёж, точно знаете все размеры, можно без труда подсчитать количество материалов, которое потребует схема для изготовления калитки из профнастила. А также основываясь на перечень материалов и саму схему, можно собрать все инструменты, которые вам обязательно понадобятся для сборки.

Давайте же перейдём к материалам, которые вам обязательно понадобятся:

Лист металлопрофиля, необходимого размера.
Труба или уголок из металла, с толщиной стенки не менее 3 миллиметров, и диаметром 30 на 40.
Электроды для сварки.
Декоративные и простые саморезы по металлу.
Замок и две дверные ручки.
Пара металлических воротных завес.
Краска по металлу.

Из инструментов вам следует подготовить:

Болгарку для порезки и подгонки металла.
Сварочный аппарат и защитные комплектующие для работы с ним.
Шуруповёрт с комплектом бит и набором острых свёрл по металлу.
Кисточка или валик для покраски.
Рулетка, угольник, карандаш, уровень.

Создание створок

Выбираем ровную площадку, размером более чем 2 метра, куда уложим набросок створок, используя швеллер. Все элементы конструкции должны быть уложены на идеально ровную поверхность.
При помощи болгарки срезаем все лишние части, места среза зачищаем от заусенцев.
Готовые элементы нужно разложить на месте для сварки, состыковать их, проверить параллельность всех деталей.
Свариваем все элементы.
Когда рама готова, приставляем ее к опорам и отмечаем место для петель.
Привариваем петли к столбам и навешиваем на них каркас.

Совет! С наступлением зимнего сезона петли нужно смазывать маслом для долговечности конструкции.

Чтобы украсить профнастил коваными элементами, нужно расположить их на плоскости листа, согласно чертежу и закрепить сваркой. Сначала завариваются крупные элементы, а затем мелкие.
Обшиваем створки листами профнастила. Для этого обрезаем его до нужно размера. Закрепляем его на металлическом каркасе при помощи саморезов. Листы профнастила обязательно нужно устанавливать внахлест для надежности крепления.

Схема распашных ворот из профнастила

Когда ворота готовы, устанавливаем задвижку и упоры. В качестве упоров можно использовать кусок арматуры, который вставляется в проушины в корпусе ворот. А арматура в свою очередь вставляется в металлическую гильзу, вкопанную в землю.
Готовые ворота обезжиривают, наносят слой грунтовки, а затем покрывают краской.

Установка замка

Существуют следующие варианты запирающих механизмов для калиток:

запор обыкновенный;
замок с внутренней установкой;
накладной замок, где имеется защелка и ручка;
навесной;
с электрическим исполнительным механизмом;
домофонного типа.

Виды запирающих устройств

Выбирают запирающее устройство в зависимости от целесообразности использования того или иного механизма. Электромеханические и замки видеодомофонного типа практичны, но стоят дорого, а их схемы требуют постоянного источника питания. Навесной замок ненадёжен – петельное крепление нарушается простыми приспособлениями. Исходя из этого, оптимальна установка внутреннего (врезного) или накладного замка.

На фото изображен замок для калитки забора.

Размещенный электромеханический механизм

Устанавливают замок на калитку из профлиста своими руками в два этапа. Первый заключается в подготовке технологических отверстий в ходе сборки каркаса, второй – непосредственный монтаж замкового устройства.

Основанием для крепления накладного замка является ребро жёсткости. Для увеличения плоскости изготавливается и приваривается дополнительная планка из профильной трубы, используемой к конструкции каркаса. При этом отверстие для ключа располагают вне опорной плоскости.

Схема устройства дверцы из профнастила со специально оборудованным местом для замка

Последовательность работ представлена следующим порядком:

Разметка расположения замка на каркасе. В закрытом положении он должен плотно закреплять конструкцию, исключая её «гуляние». Для жёсткости предусматривают дополнительный запор.
Если замковый механизм шире используемых труб для каркаса, то на этапе его сборки необходимо сварить короб, примыкающий к ребру жёсткости из полоски металла толщиной 2–3 мм. Размеры должны исключить касание замком стенок. С помощью болгарки с малым обрезным кругом на торце полотна вырезают отверстие под ригель, а на полотне – под ключ.
Если ширина замкового устройства меньше размера каркасных труб, вырезают отверстие по внешнему размеру замка.
Погружают замок до штатного положения, размечают положение крепёжных элементов и мест, где следует сделать отверстия для ключа и ручки.
С помощью напильника устраняют зазубрины и неровности кромок.
Если покраска каркаса была произведена до установки замка, то посадочные места подкрашивают.
Размечают и вырезают отверстия на плоскости профлиста, после чего все элементы устанавливают на штатные места.

На фото ниже изображен замок.

Проверка функционирования

Заключительный этап установки накладного (врезного) замка представлен монтажом ответной планки. Для точного определения места её размещения на ригель наносят легко красящий состав (зубная паста, мел, шпаклевка и прочее), закрывают дверь, замок приводят в положение «закрыто».

Один из примеров самостоятельной установки замков представлен на видео ниже.

Информация о том, как сделать калитку из профнастила своими руками при наличии необходимого инструмента и начальных навыков сварочных работ, позволяет создать распашные конструкции любых размеров. Не составит труда даже собрать ворота из профнастила своими руками. Добавляется ковка, например, на столбах в виде голов животных. Сделать конструкцию эксклюзивной и оригинальной можно и иными способами, даже без сварки.

На фото ниже изображена входная створка с воротами.

Дополнительная установка ковки на воротную часть

Из чего сделать ворота, калитку и столбы

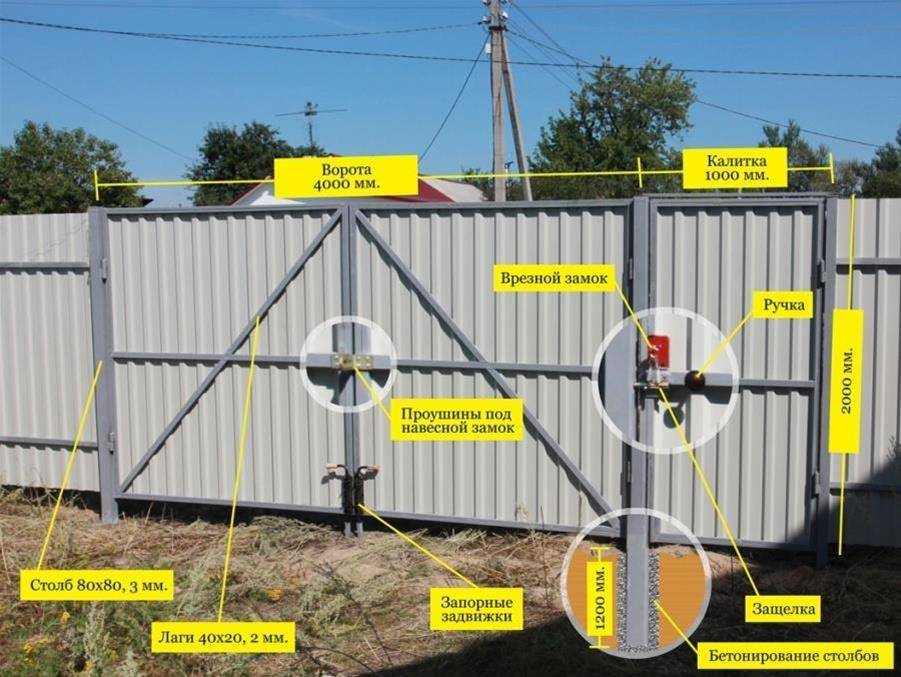

Расчет необходимого количества материалов для ворот с калиткой из профнастила можно сделать только на основании чертежа ворот, на который нанесены следующие данные:

ширина проема между опорными столбами;
размеры распашных створок;
конфигурация несущего каркаса створок с указанием материала и сечения его составных элементов;
количество, расположение и габариты опорных столбов;
место установки и размеры калитки;
монтажные места приваренных петель;
информация о замке и фиксаторах.

При необходимости, на чертеж следует нанести элементы усиления конструкции для повышения сопротивления ветровым нагрузкам. В состав комплекта материалов входит:

профилированный лист для обшивки;
стальные трубы 60х60 мм с толщиной стенки 2,5-3,0 мм для установки в качестве опорной стойки столбов;
профильные трубы 40х40 мм или 60х20 мм для сборки несущего каркаса створок и калитки;
саморезы с шестигранной головкой для закрепления профлиста;
металлический лист или полоса для изготовления косынок и закладных;
сварную сетку для армирования кирпичной кладки столбов;
петли, замки защелки и нижние фиксаторы;
грунтовку, краску, растворитель;
сварочные электроды.

Усиление конструкции каркаса осуществляется при помощи профильной трубы 20х20 мм или равнополочного уголка такого же размера. Для дополнительного художественного оформления ворот можно приобрести кованые элементы декора, которые будут приварены по верхнему краю створок.

Характеристики профнастила для ворот и забора.

Калитка из профнастила своими руками
